1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Besiktningsrapport
8.7
Installation genom
Nova Solar
Datum
19 april 2023
Ort
Torslanda, Västra Götalands län
86% godkända14% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSäkerhetsbrytare AC
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/21.2 Strängschema
Inte godkändLastberäkning saknas vid besiktningstillfället.
ELSÄK-FS 2022:1 (3 kap. § 6)
Säkerhetsbrytare AC
Anmärkningar
1/6

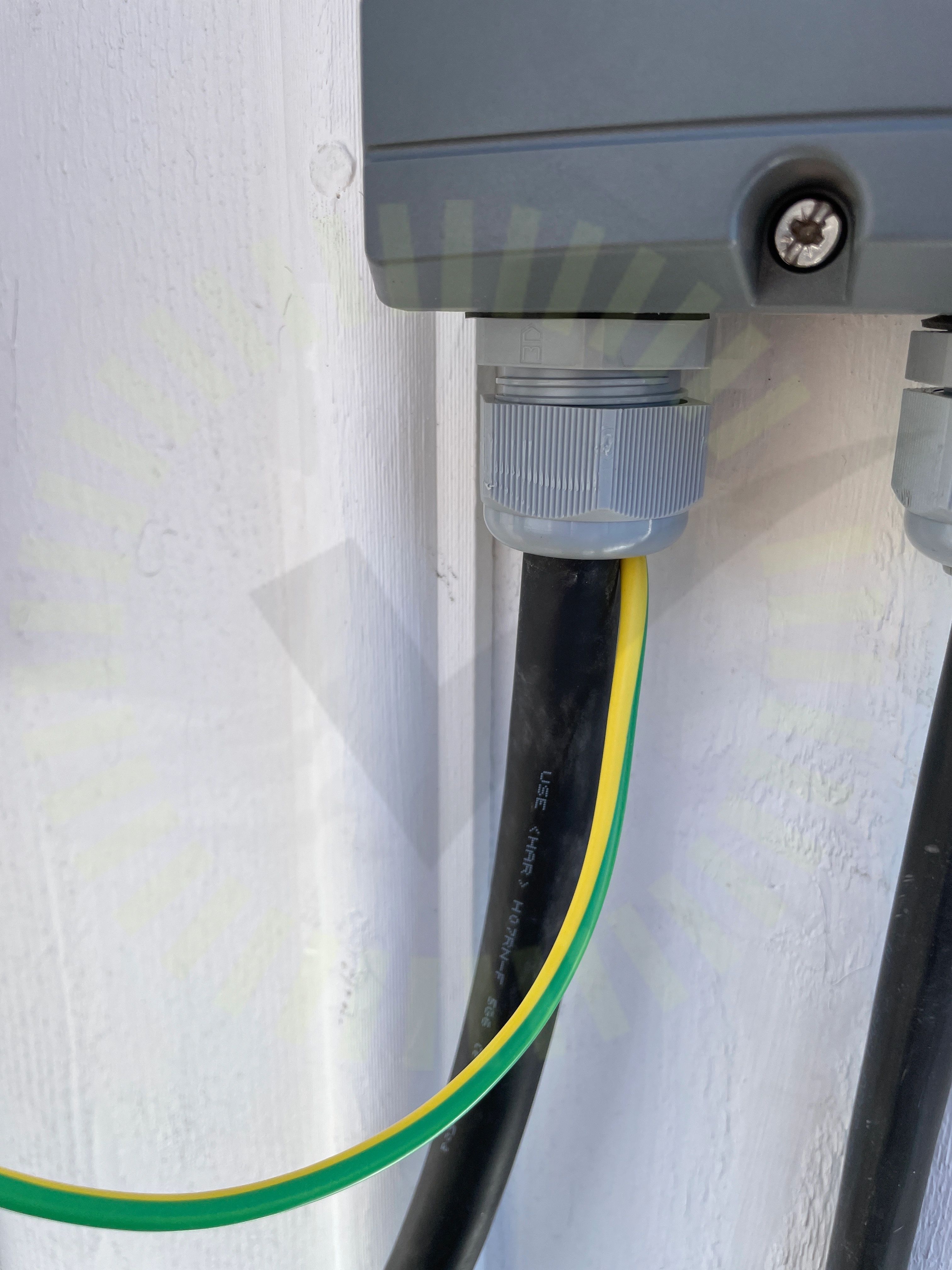

2.1 Förskruvningar
Inte godkändFlera kablar/ledare i förskruvning avsedd för en kabel.
SS 436 40 00 (522.6.4)
Godkända kontrollpunkter
5/6BöjradieEgenskaperInfästningPlaceringRakt monterad
Tak 1, Longi: LR5-54HPB 390-410M
Godkända kontrollpunkter
17/17Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontakterKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Tak 1, Weland Stål: Råspont
Anmärkningar
6/23

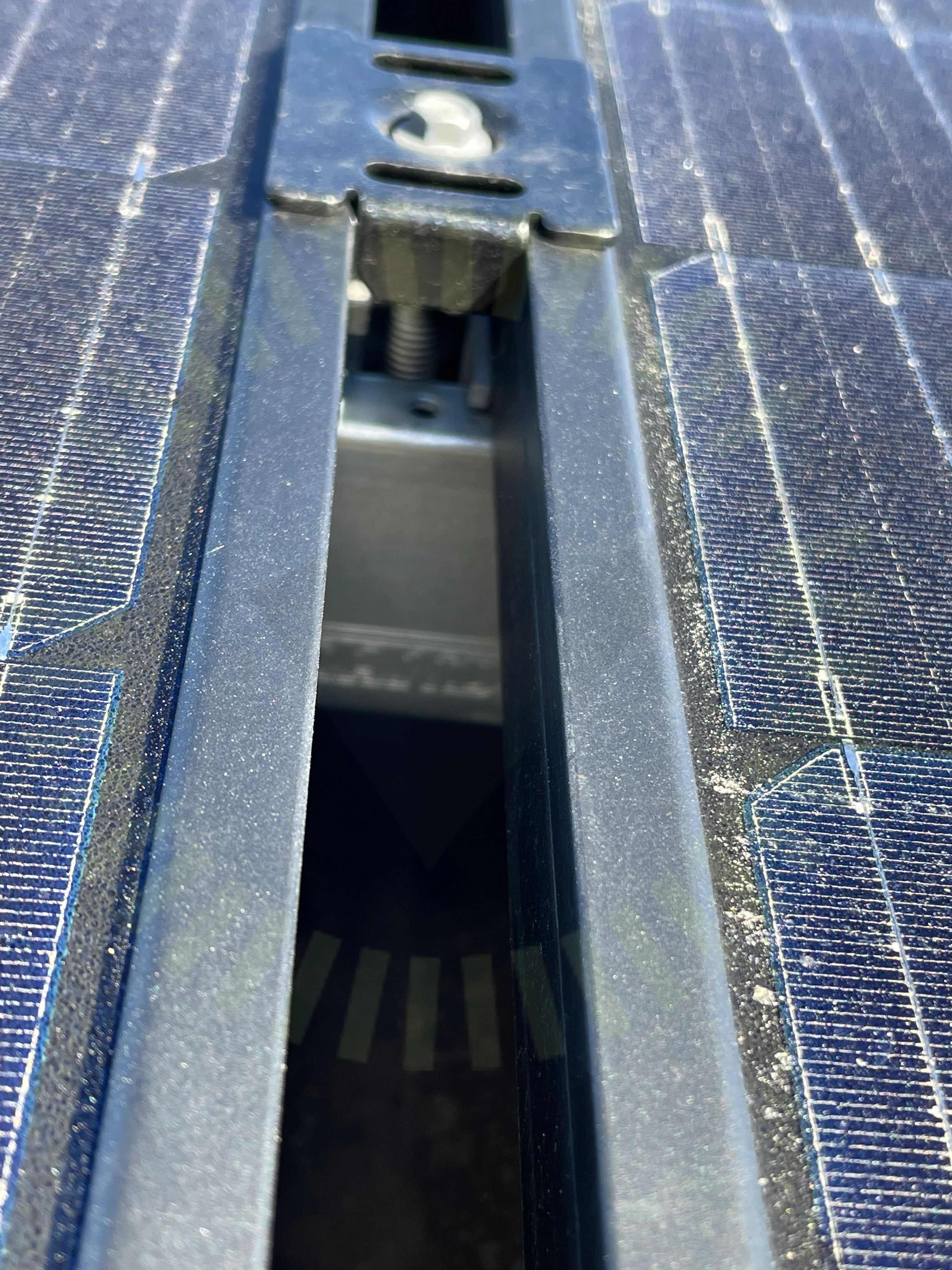

4.1 Klämmor rätt förläggning
Inte godkändMittfästen är inte monterade enligt tillverkarens anvisningar.
MA5111 Sid 1 (1) | Version 4 - 221117

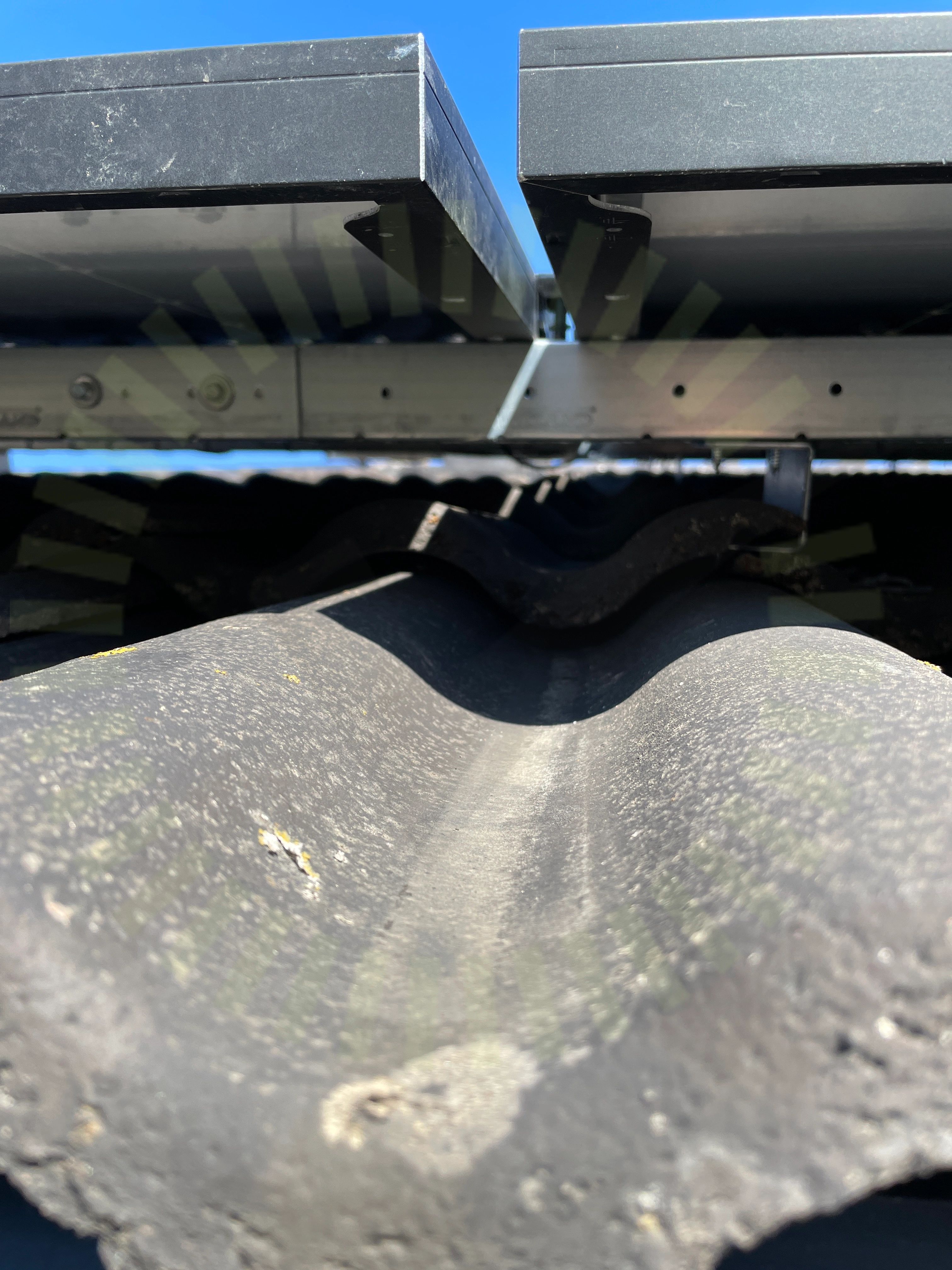

4.2 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
SS 436 40 00 (712.521.101 och 522.8.4)
4.3 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt.
4.4 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktningstillfället.
Tillverkarens montageanvisningar
4.5 Takkrokarnas CC
Inte godkändLastberäkning saknas vid besiktningstillfället.
MA5102 Sid 1 (1) | Version 3 - 221101
4.6 Underbyggnad
Inte godkändLastberäkning saknas vid besiktningstillfället.
Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)
Godkända kontrollpunkter
17/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenskarvarTakgenomföringTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Varselmärkning
Anmärkningar
2/5

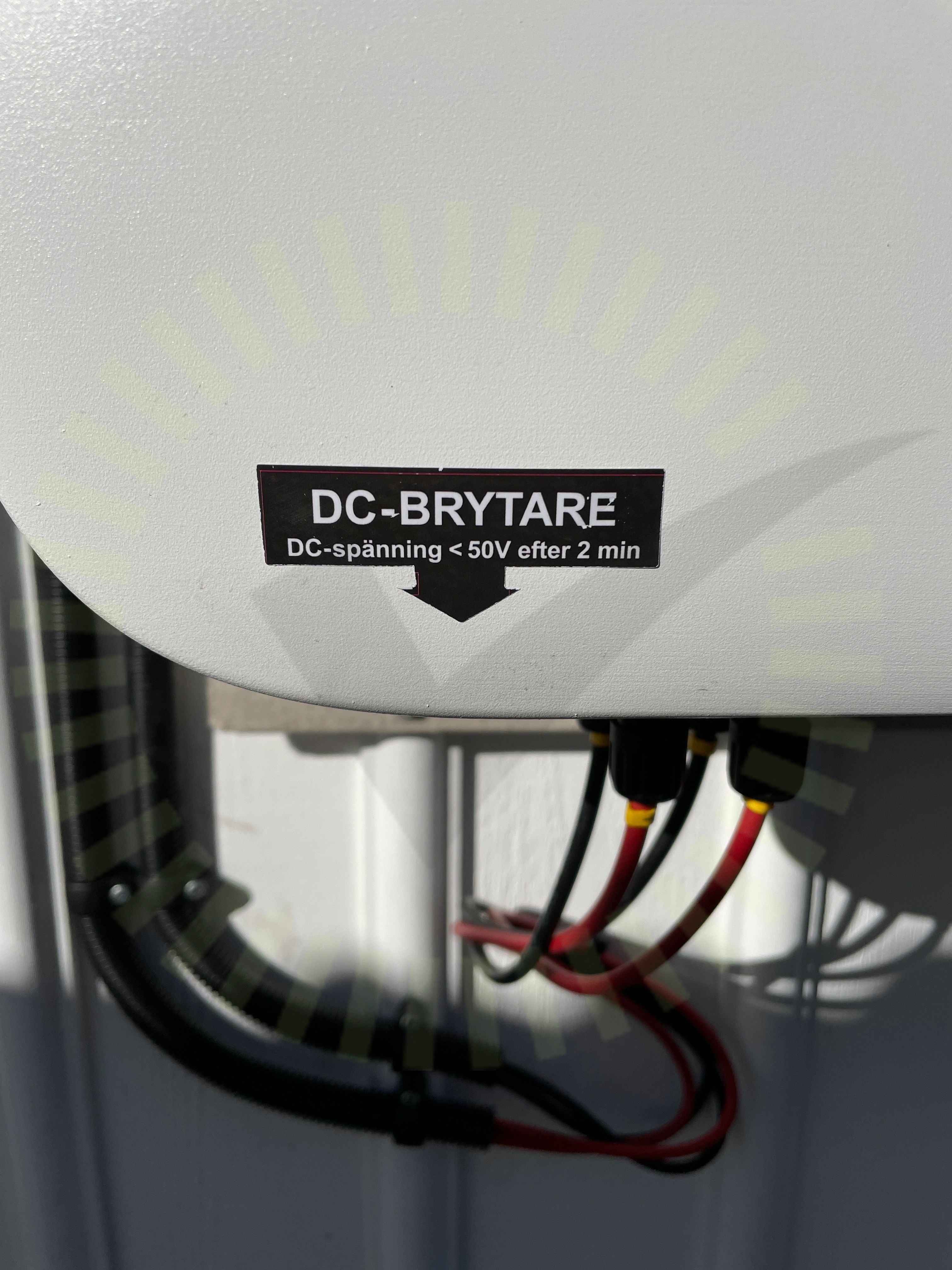

5.1 Missvisande varselmärkning
Inte godkändDC spänning blir inte <50V efter 2min
5.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
3/5Informering av solcellerTillförlitligt fästVarning för backspänning
Växelriktare
Anmärkningar
1/31
6.1 Kablage skydd
Inte godkändKablaget är förlagt utan hänsyn till den yttre påverkan.
Godkända kontrollpunkter
30/31AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
