Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

Sesol

Datum

12 december 2023

Ort

Skillingaryd, Jönköpings län
PEN-ledare
Skenskarvar
Underliggande takpanna
89% godkända11% ej godkända

Om installationen

PanelerLongi: LR5-54HPB
OptimerareHuawei: SUN2000-450W-P2
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörCHINT: DTSU666
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten. Kontroll av strängdesign inte tillgängligt. Endast 1 sträng på taket.

Godkända kontrollpunkter

1/3
Avtal

Batteri

Anmärkningar

1/13
Batteri PE

2.1 Batteri PE

Inte godkänd

Jord saknas mellan batteripacken.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 83/89-90

Godkända kontrollpunkter

12/13
Avstånd till växelriktareBatterikåporDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablage

Optimerare

Anmärkningar

2/13

3.1 Antal optimerare

Inte godkänd

För få optimerare har använts per sträng. Endast 2 har används.

Huawei: SUN2000 Smart PV Optimizer User Manual 23.10.30, Sida 18 / Huawei: SUN2000-450W-P2 / SUN2000-600W-P Power Optimizer Application Note for HUAWEI Residential & Commercial Inverter, Sida 1
Dragavlastade

3.2 Dragavlastade

Inte godkänd

Optimerarens kablage har för skarp böjradie.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

10/13
Avstånd närliggande objektAvstånd till växelriktareDC KontakterFastsäkring av optimerareFastsäkring av produktKontakterMax total effektSträngdesign för SUN2000-M1VentileringVärmeutveckling

Ej tillgängligt vid besiktning

1/13
Mätprotokoll

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Longi: LR5-54HPB

Anmärkningar

2/17
Kontaktdon

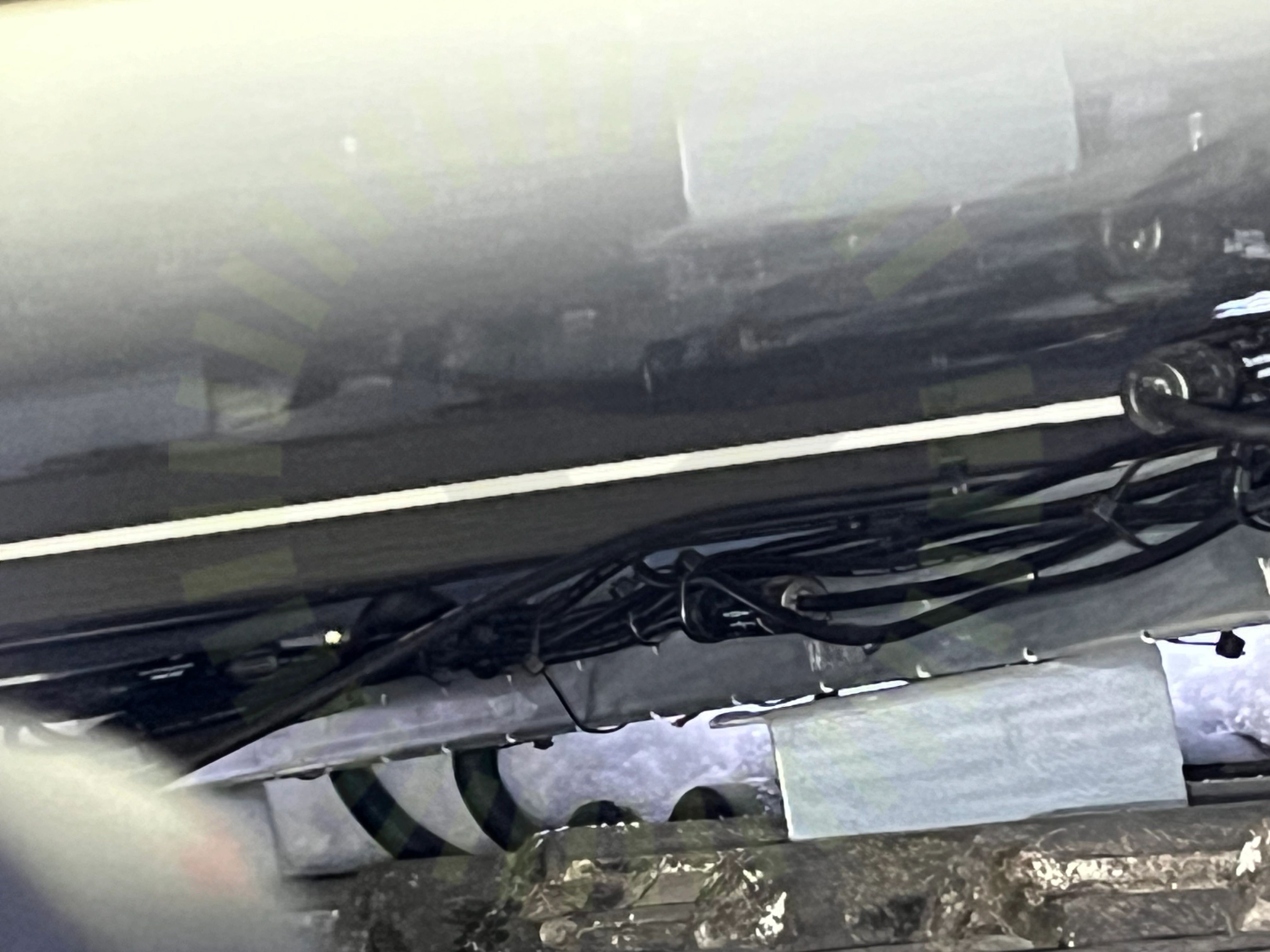

5.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Panelkablagets böjradie

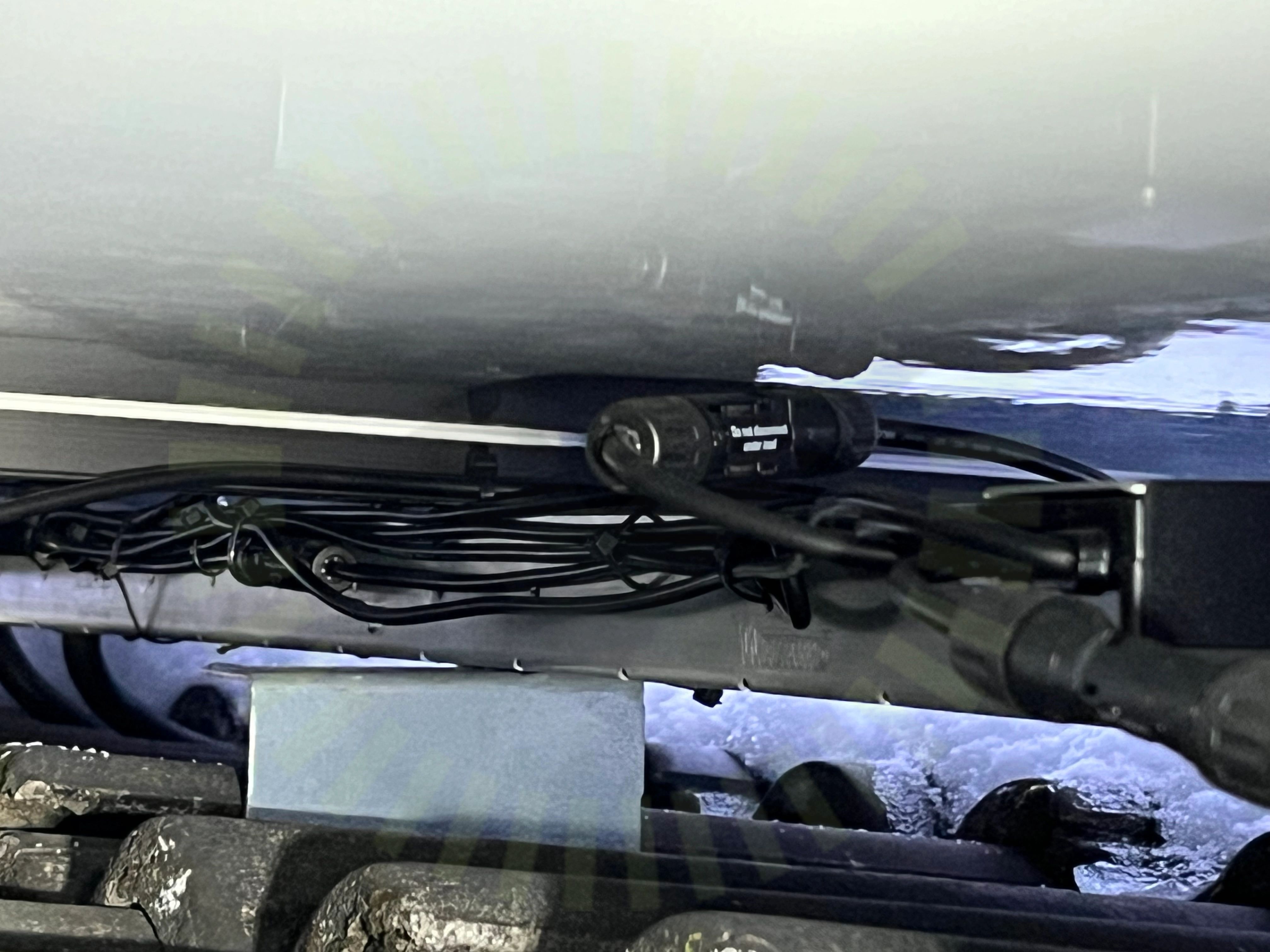

5.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

10/17
Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslåda böjradieMellanrumSkuggaStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

5/17
Förbindelse av kontakterPunktbelastningSkador på panelSpänningar i ramSträngförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

3/22
Kabeluppfästning

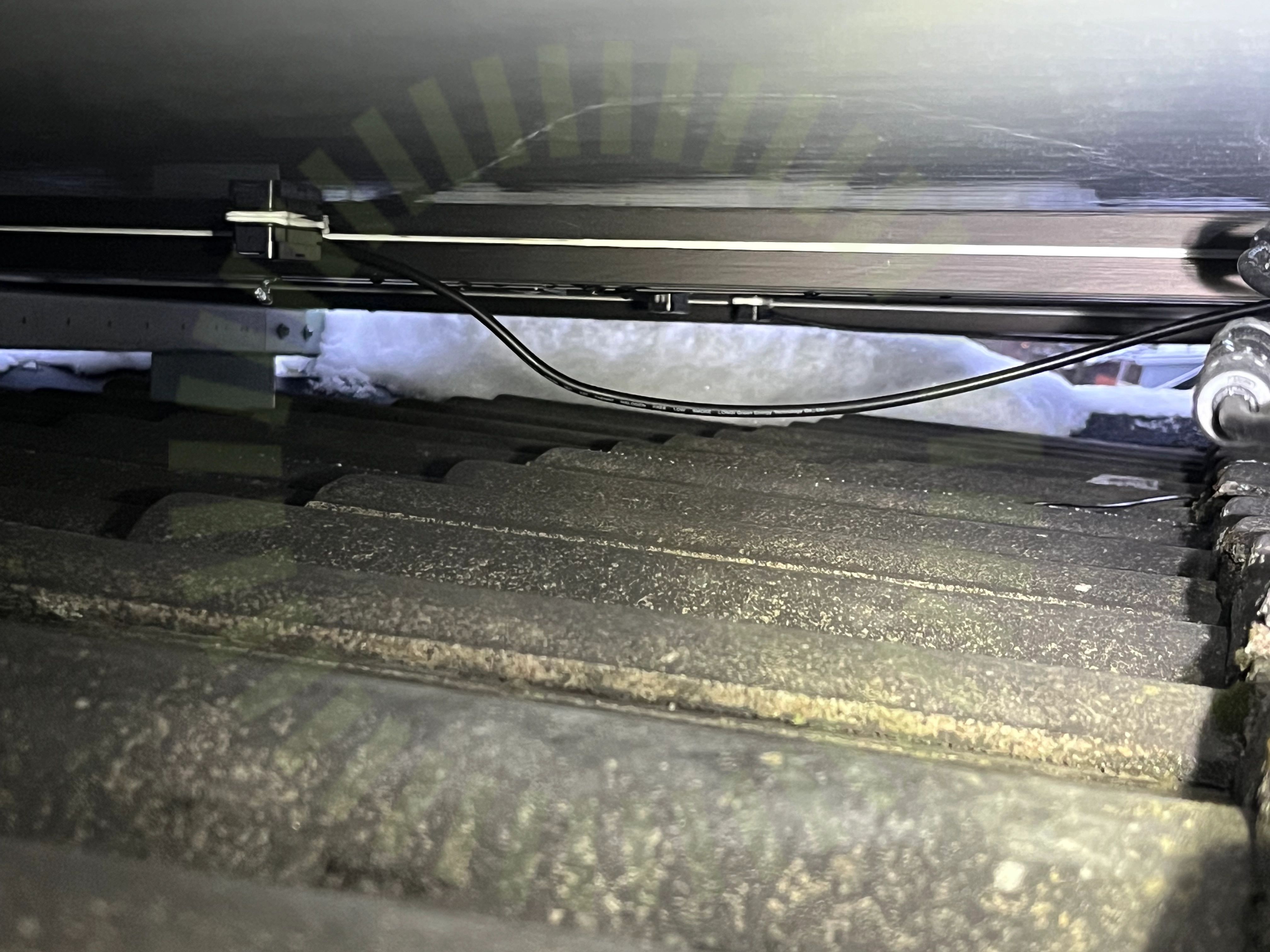

6.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)
Skenskarvar

6.2 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5102 Sid 1 (1) | Version 3 - 221101
Underliggande takpanna

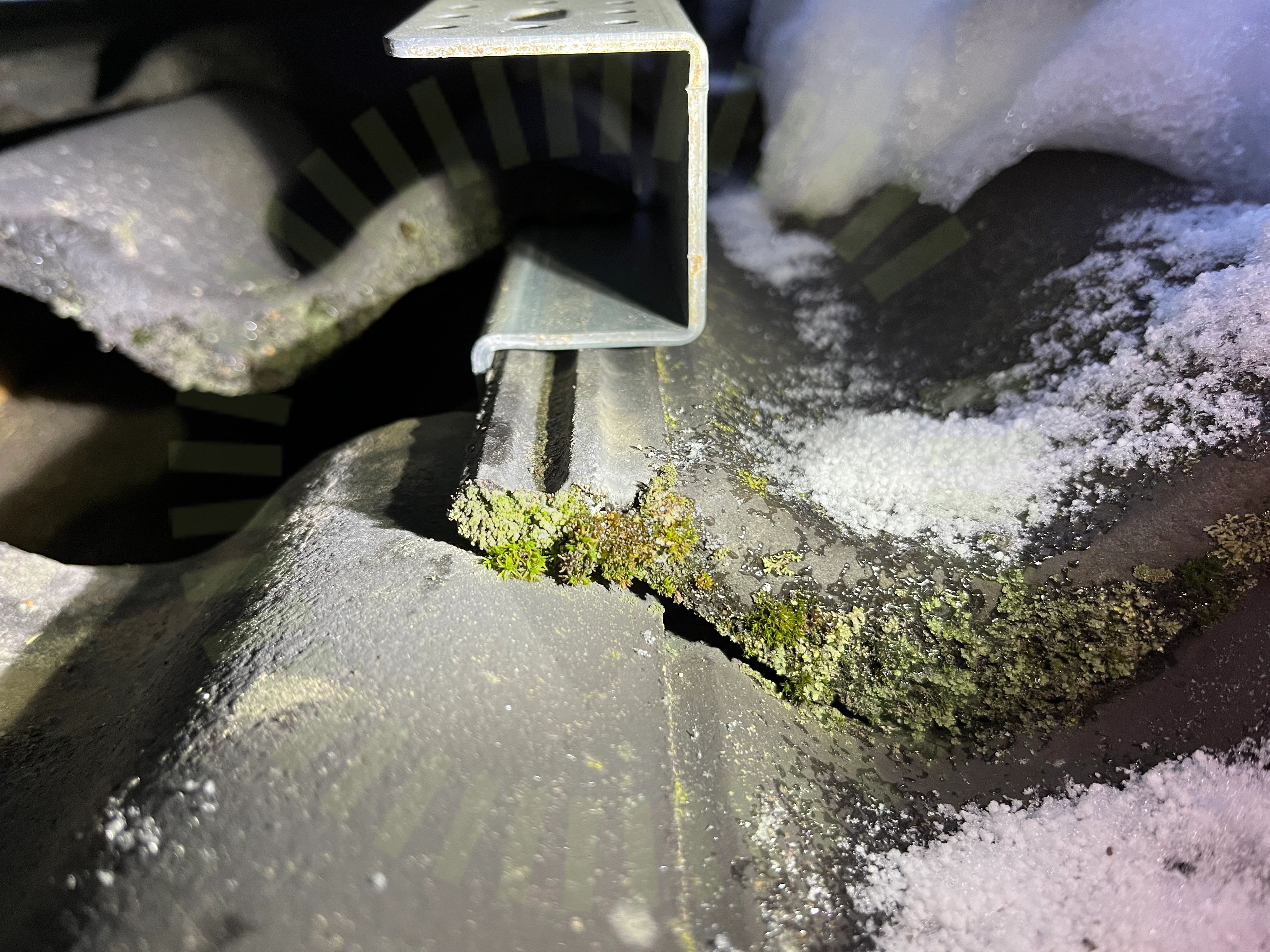

6.3 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

16/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

3/22
Klämmor rätt förläggningMittklämmorTakgenomföring

Undercentral

Anmärkningar

1/6
PEN-ledare

7.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6
InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4
Varning för likspänning

8.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

2/41
AC anslutning växelriktare

9.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
Genomföringar

9.2 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

38/41
AC kablage förläggningAC Kablage förläggningAnslutning av CT klämmorAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMatning till smartmätareMekanisk påverkanPlaceringPlacering av CT klämmorSignalkabel till växelriktarenSkadat kablageSkador signalkablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/41
Strängdesign
