Besiktningsrapport
9.6
Installation genom
Nova Solar
Datum
9 augusti 2024
Ort
Alingsås, Västra Götalands län
Kopplingslåda böjradie
Panelkablagets böjradie
Skugga
+ 3
94% godkända
6% ej godkända
Om installationen
Paneler
Trina: TSM-NEG9RC.27
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
SAJ: R6-(15-25k)-T2 32
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
2/24
3.1 Kabeluppfästning
Inte godkänd
Kablage ligger på yttertaket.
SS 436 40 00 (712.522.101)
3.2 Ändklämmor
Inte godkänd

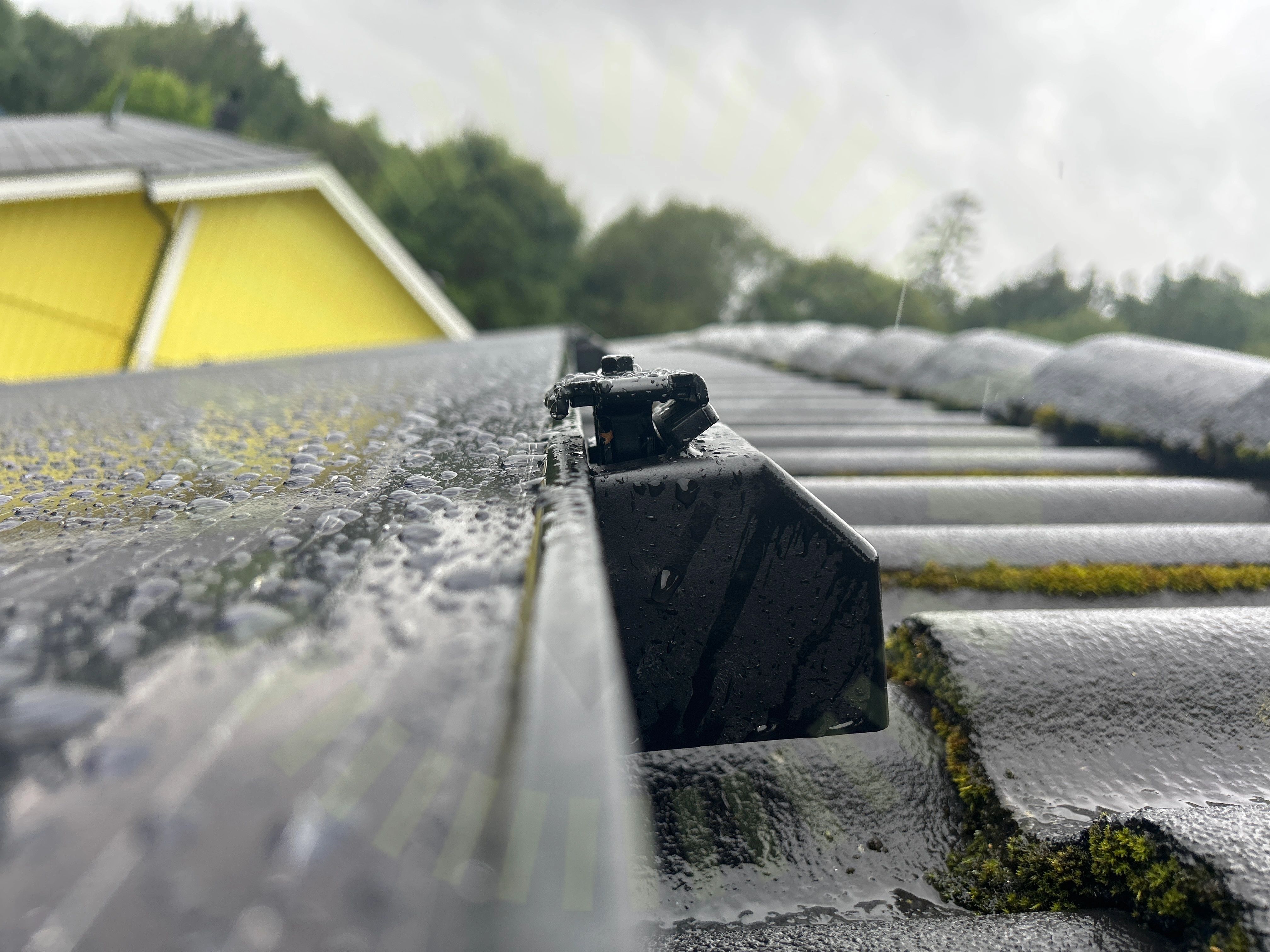

Ändklämma ligger inte emot panelens ram.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6-7
Godkända kontrollpunkter
22/24
Använd skruv
Blandning av infästningar
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Klämmans placering i skena
Klämmornas överlappning
Läktinfästning
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takgenomföring
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Tak 1, Trina: TSM-NEG9RC.27
Anmärkningar
3/14

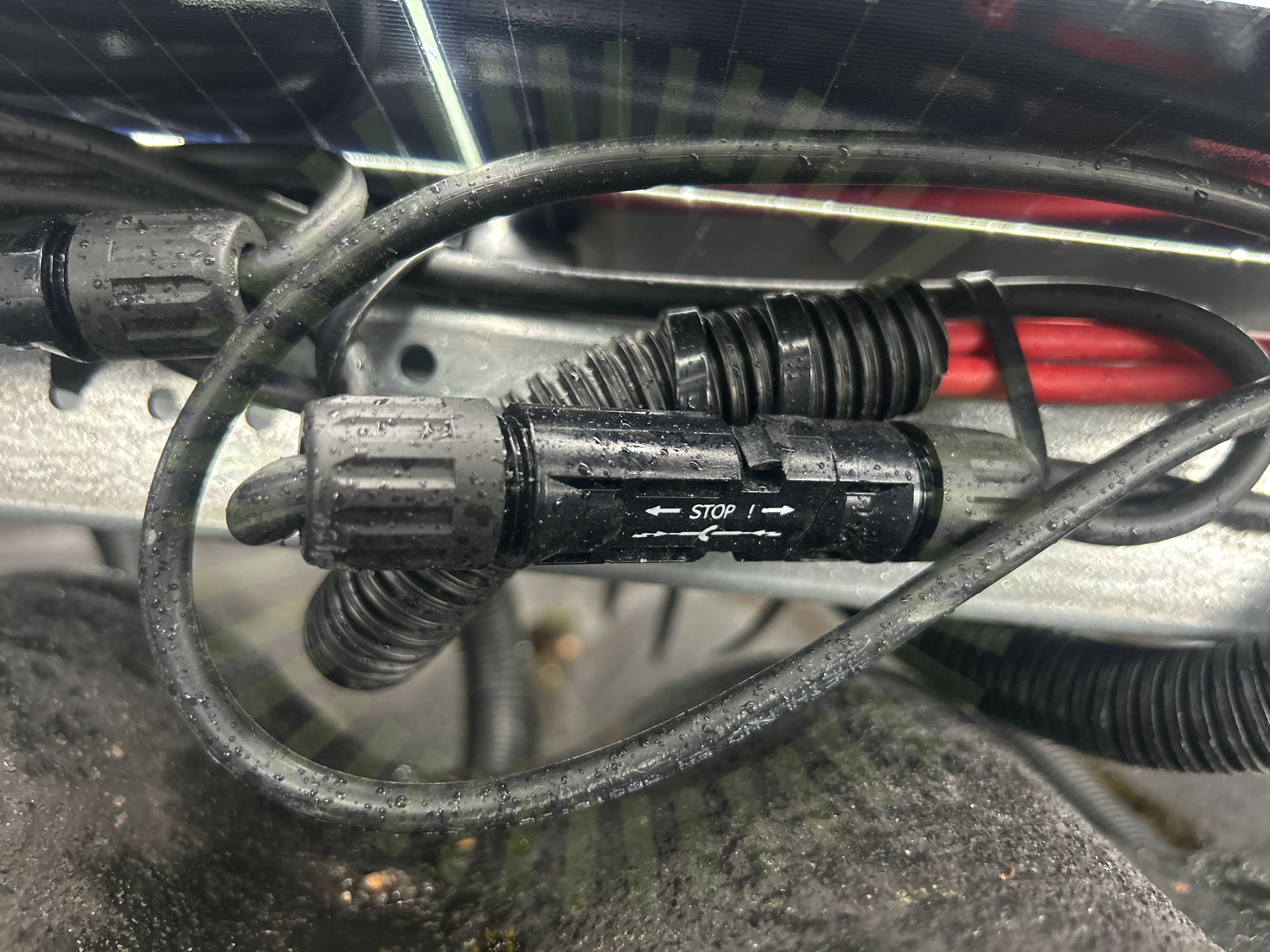

4.1 Panelkablagets böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie.
User Manual UM-M-0002/Ver. J Nov 2023, Sida 28
4.2 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)
4.3 Skugga
Inte godkänd
Paneler är placerade i hård permanent skugga.
Godkända kontrollpunkter
11/14
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Panelramar separerade
Skador på panel
Spänningar i ram
Stress på kontakter
Strängförläggning
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
2/35

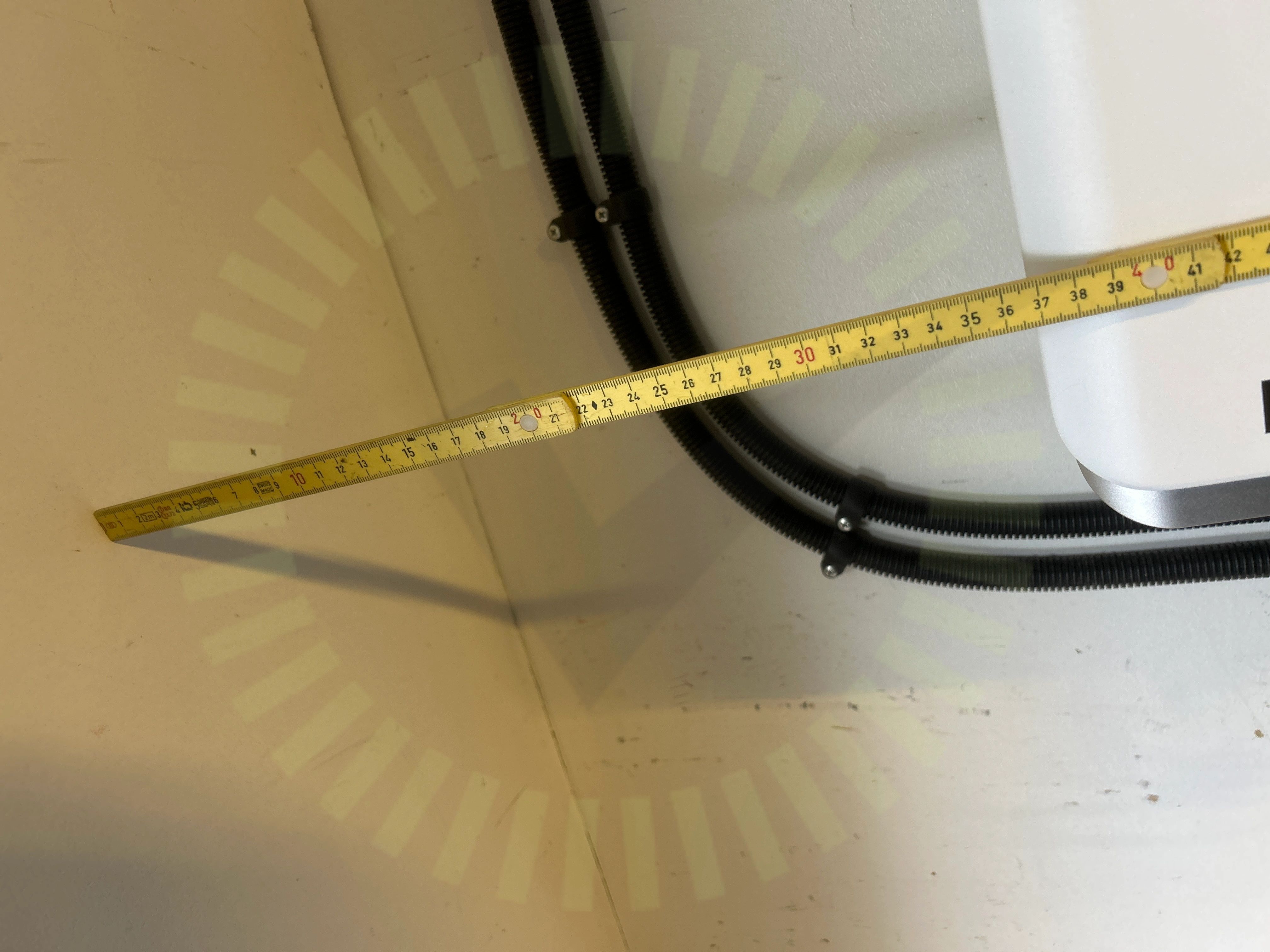

7.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är placerad för nära en vägg.
SAJ: R6-15-50K-T2-T3-T4-32 User Manual V1.3, Sida 16
7.2 Placering
Rekommendation
Växelriktaren är monterad lutande åt sidan.
SAJ: R6-15-50K-T2-T3-T4-32 User Manual V1.3, Sida 15-16
Godkända kontrollpunkter
33/35
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
