Besiktningsrapport

6.5

Installation genom

Solar Choice

Datum

5 december 2023

Ort

Segeltorp, Stockholms län

Fastsäkring av produkt

Jordning av chassi

AC kablage förläggning

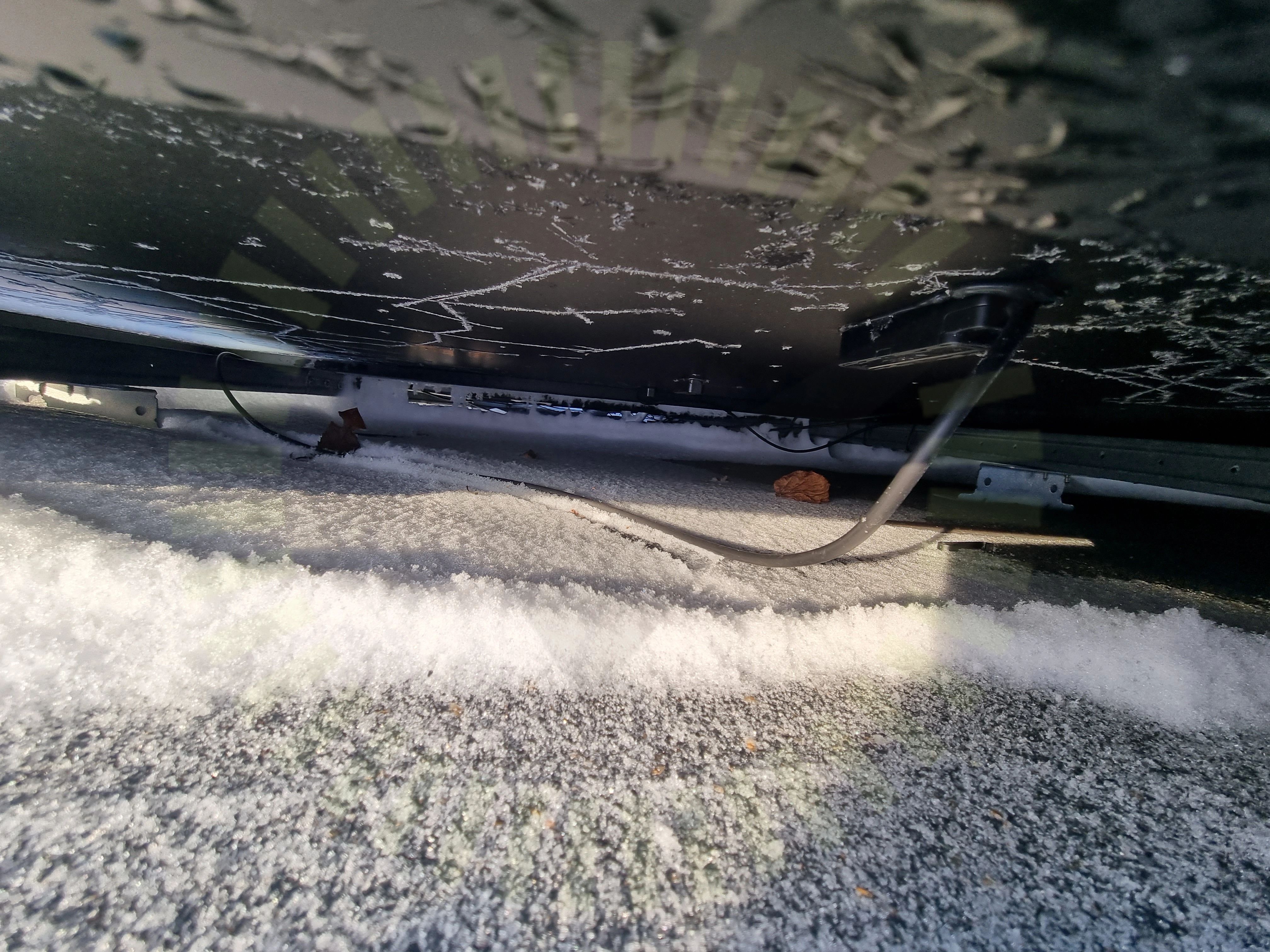

+ 15

71% godkända29% ej godkända

Om installationen

PanelerHaitai: HTM(xxx)MH5-54

MontagesystemCWL: papptak

VäxelriktareGroWatt: MOD 10-15KTL3-X

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

Installerad av Solar Choice som har ett medelhögt snittbetyg på 8.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/3

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. En annan panel än vad avtalet säger. Avtal säger JA solar alt Jinko. Installerad panel är Haitai. Kund har inte blivit informerad om detta.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Säkerhetsbrytare AC

Anmärkningar

1/7

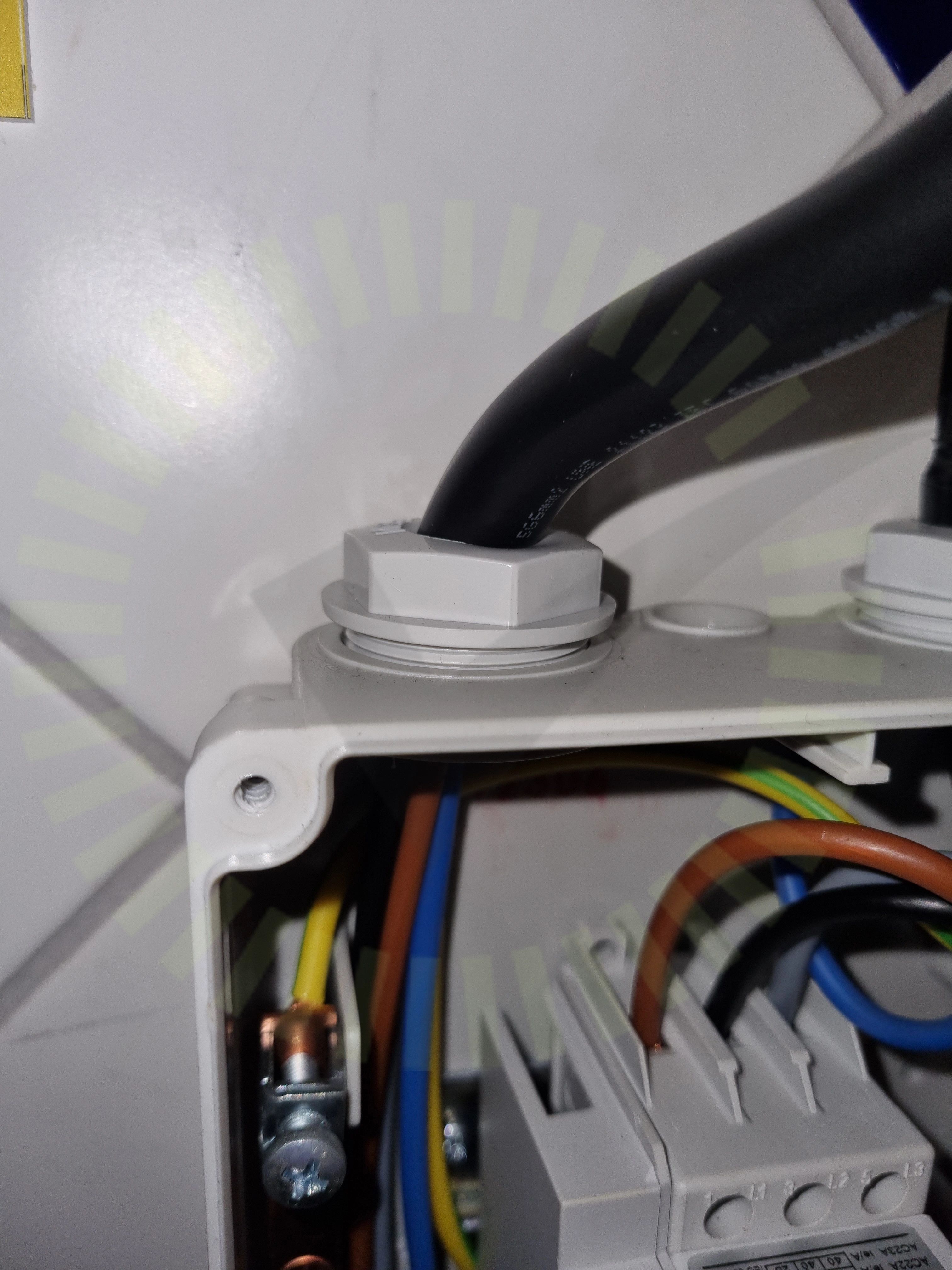

2.1 Kabelinföringar

Inte godkänd

Förskruvning håller inte om kablage. Går att röra in och ut.

Godkända kontrollpunkter

6/7

Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, CWL: papptak

Anmärkningar

9/21

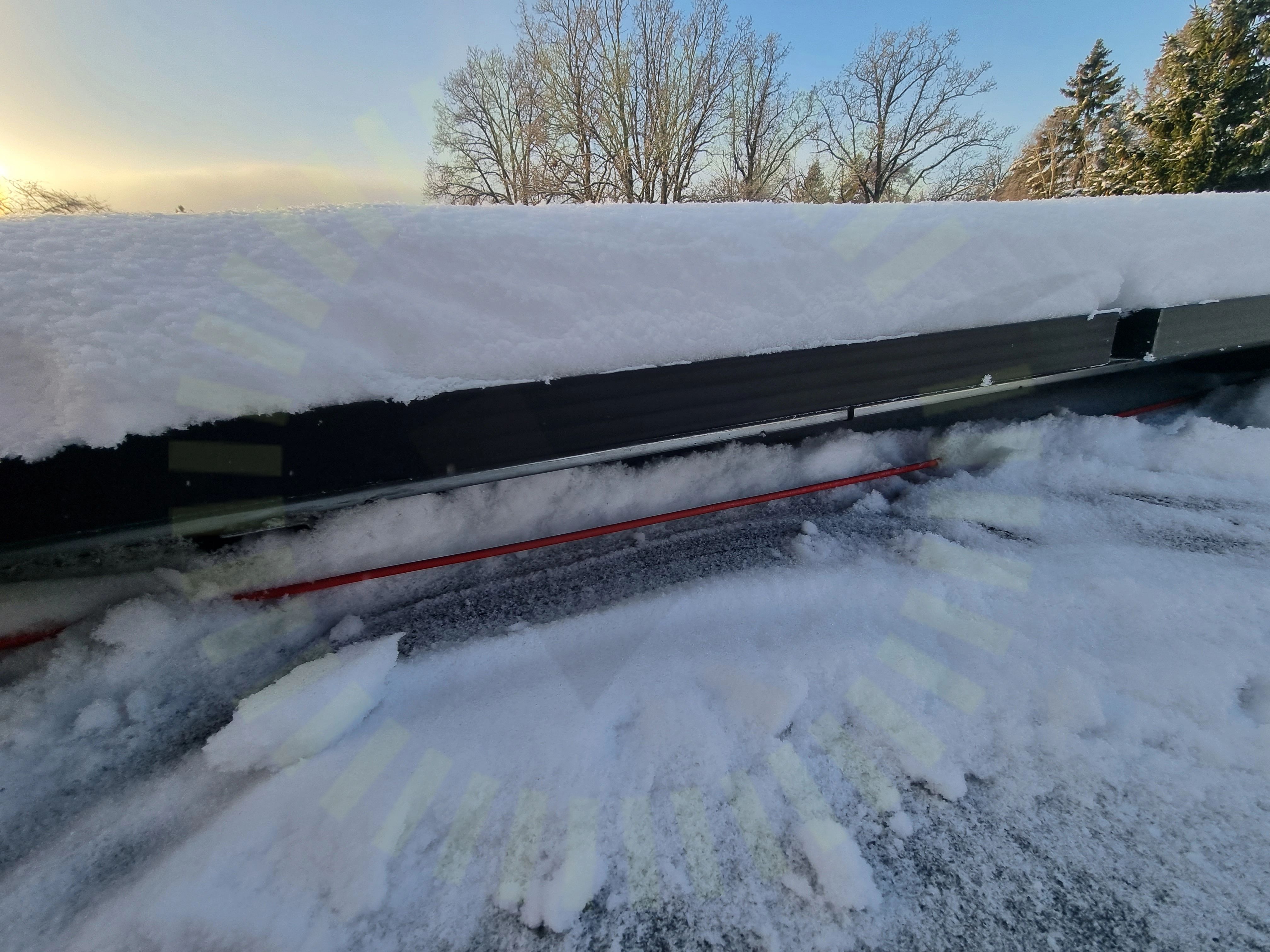

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning. Det ligger även mycket kablar direkt på takytan.

SS 436 40 00 (712.522.101)

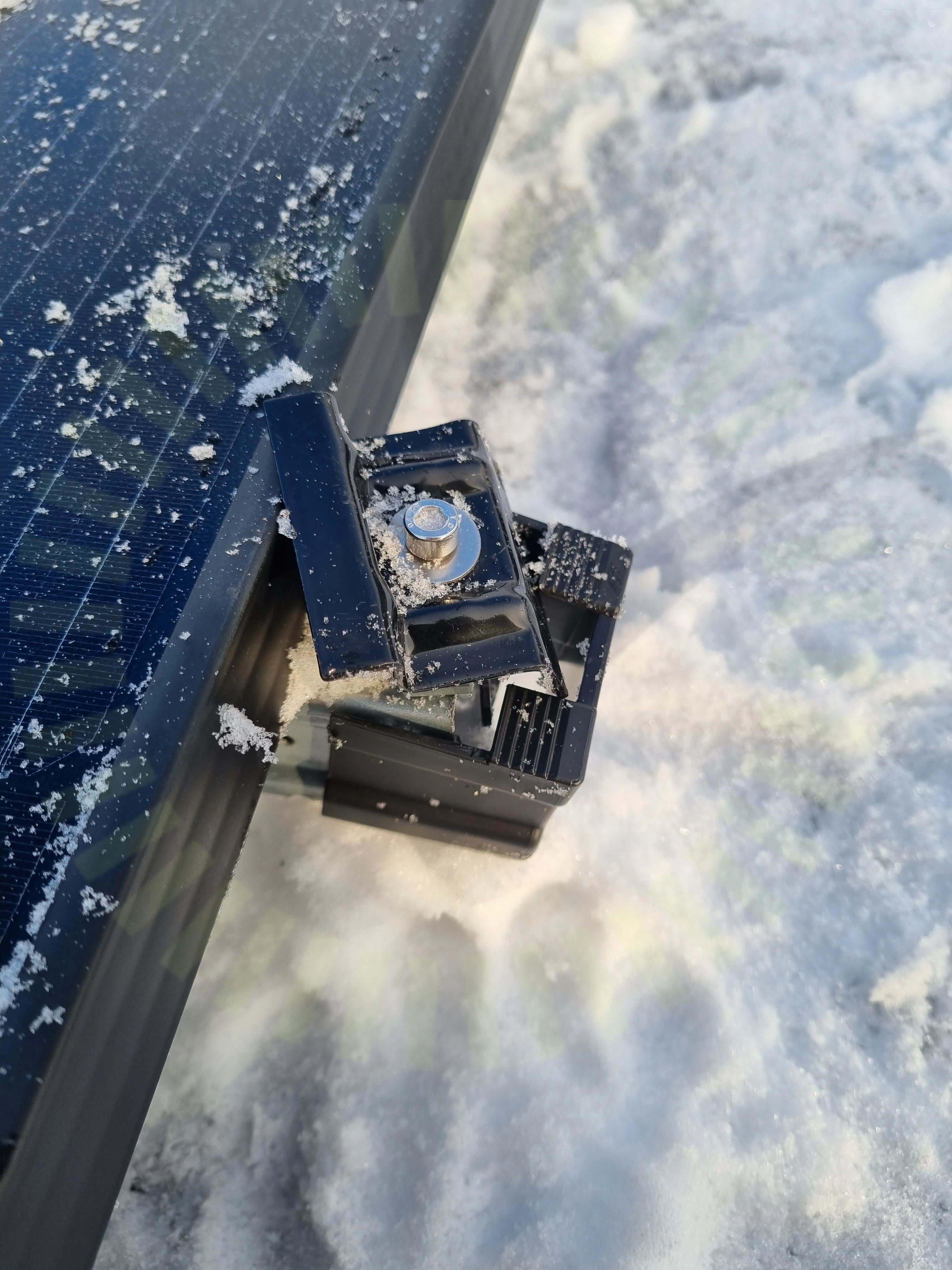

3.2 Ändklämmor

Inte godkänd

Panelens ändklämmor är inte installerade enligt tillverkarens anvisningar. Flera ändklämmor sitter löst.

CW Lundberg: M-364 2303 SE

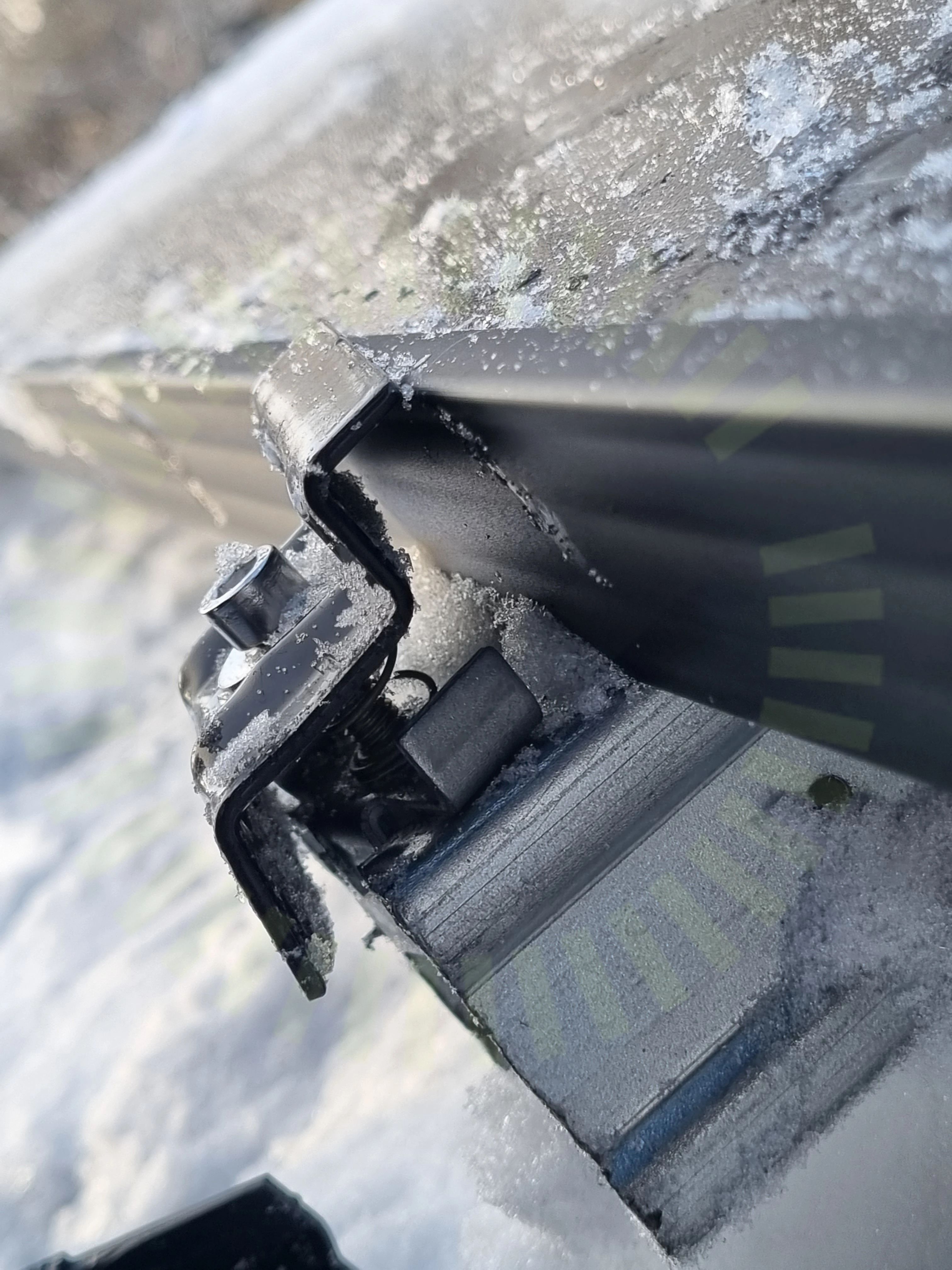

3.3 Skenans utstick för klämma

Inte godkänd

Skenans utstick är för kort.

CW Lundberg: M-364 2303 SE

3.4 Skenornas överhäng

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt överhäng 44cm

Snö- och vindlastberäkning

3.5 Skenors avstånd till varandra

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra mot är inte tillgängligt.

snö- och vindlastberäkning

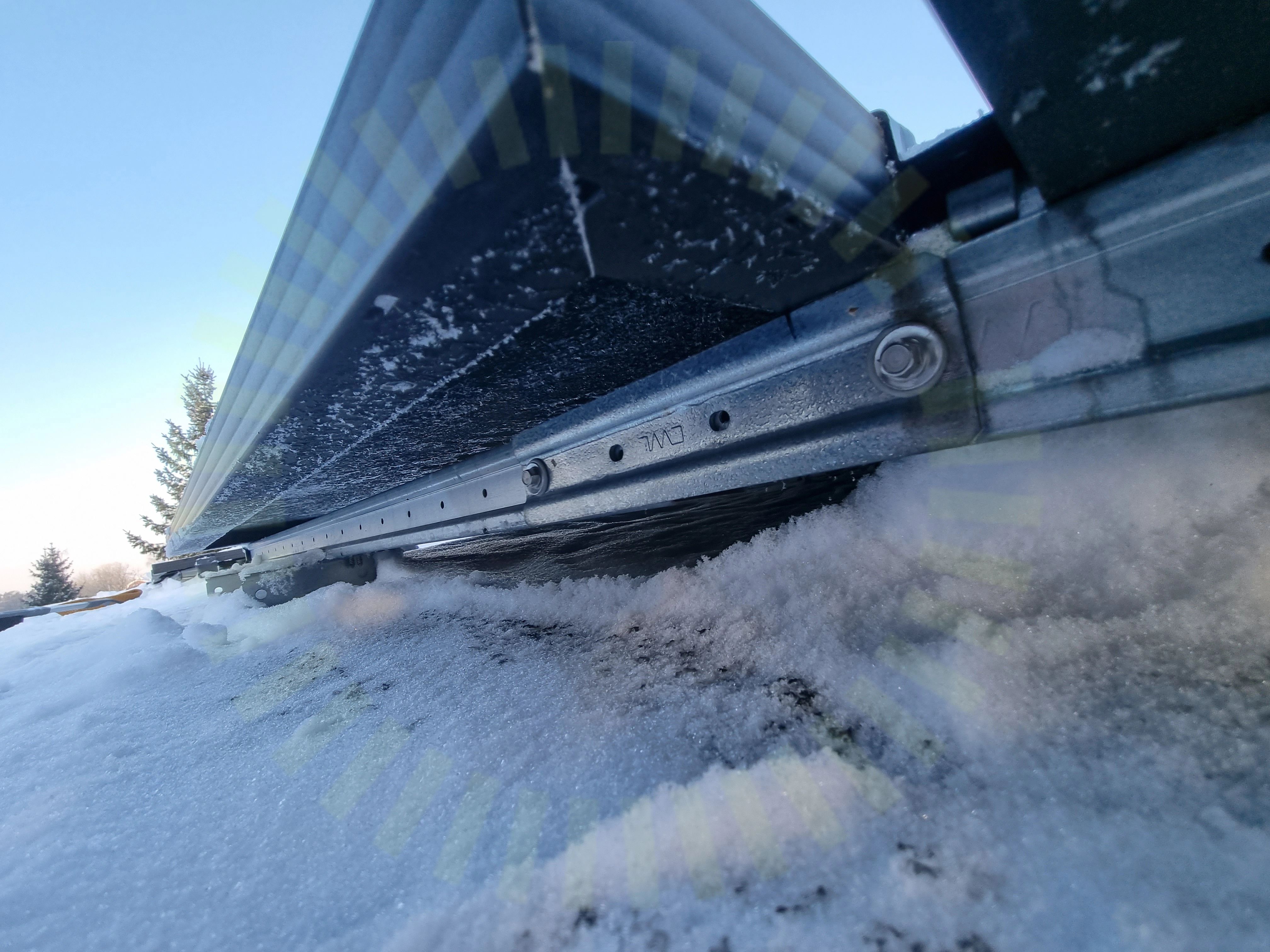

3.6 Skenskarvar

Inte godkänd

För få skruv har använts till skenskarv.

CW Lundberg: M-363 2303 SE

3.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

3.8 Termisk brytpunkt skenor

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera mot är inte tillgängligt.

Snö- och vindlastberäkning

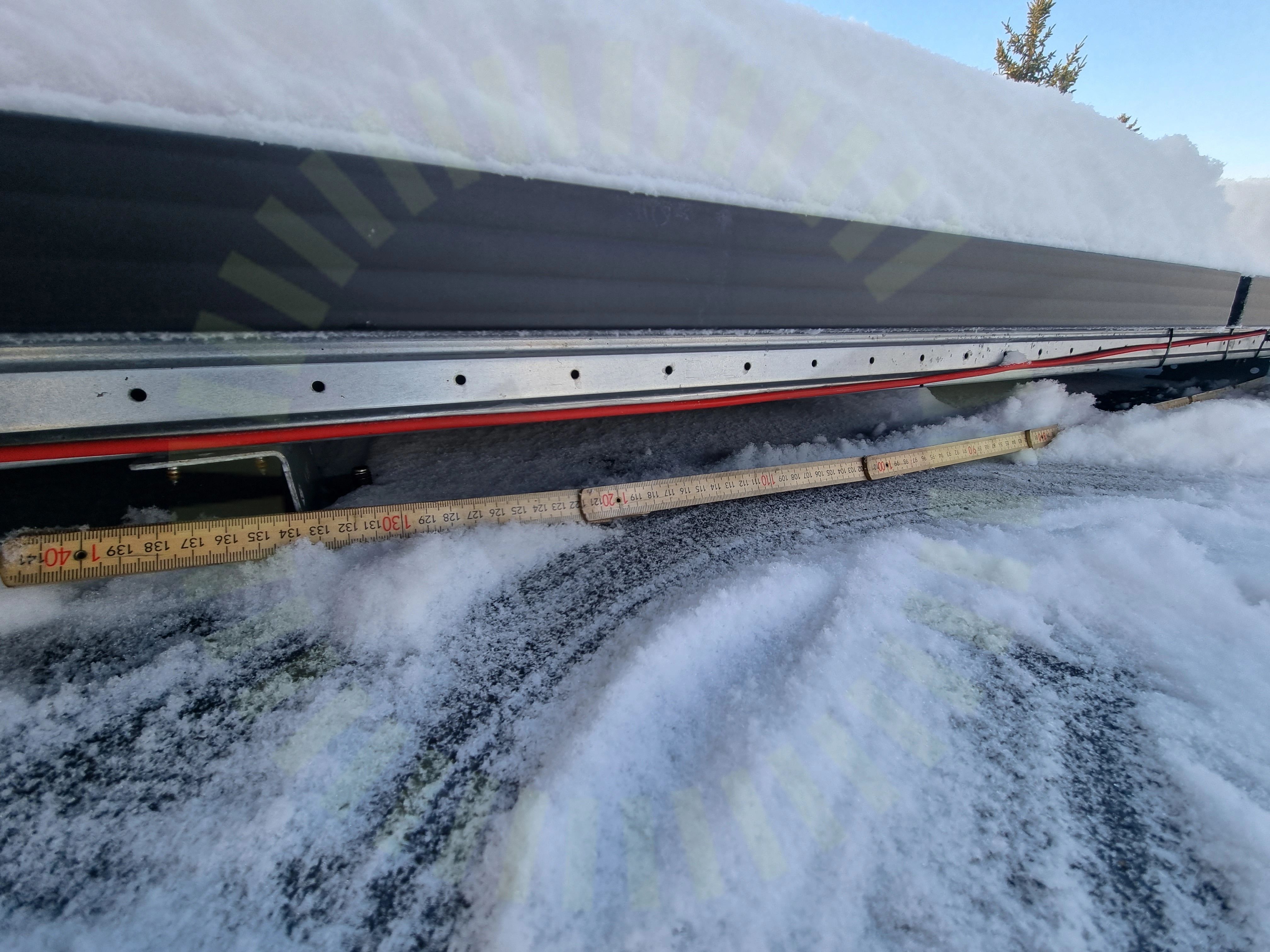

3.9 Tätskiktsplattor CC mått

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt avstånd 135 cm

Snö- och vindlastberäkning

Godkända kontrollpunkter

6/21

Främmande materialFöremål mellan skena och panelramKabeldragning mellan takytorPlaceringSkenornas infästningVäderbeständigt material

Ej tillgängligt vid besiktning

6/21

Använda tätskiktsdukMittklämmorSkadorSvetsning takpappTakinfästningTätskiktsplattor Infästning

Tak 1, Haitai: HTM(xxx)MH5-54

Anmärkningar

4/17

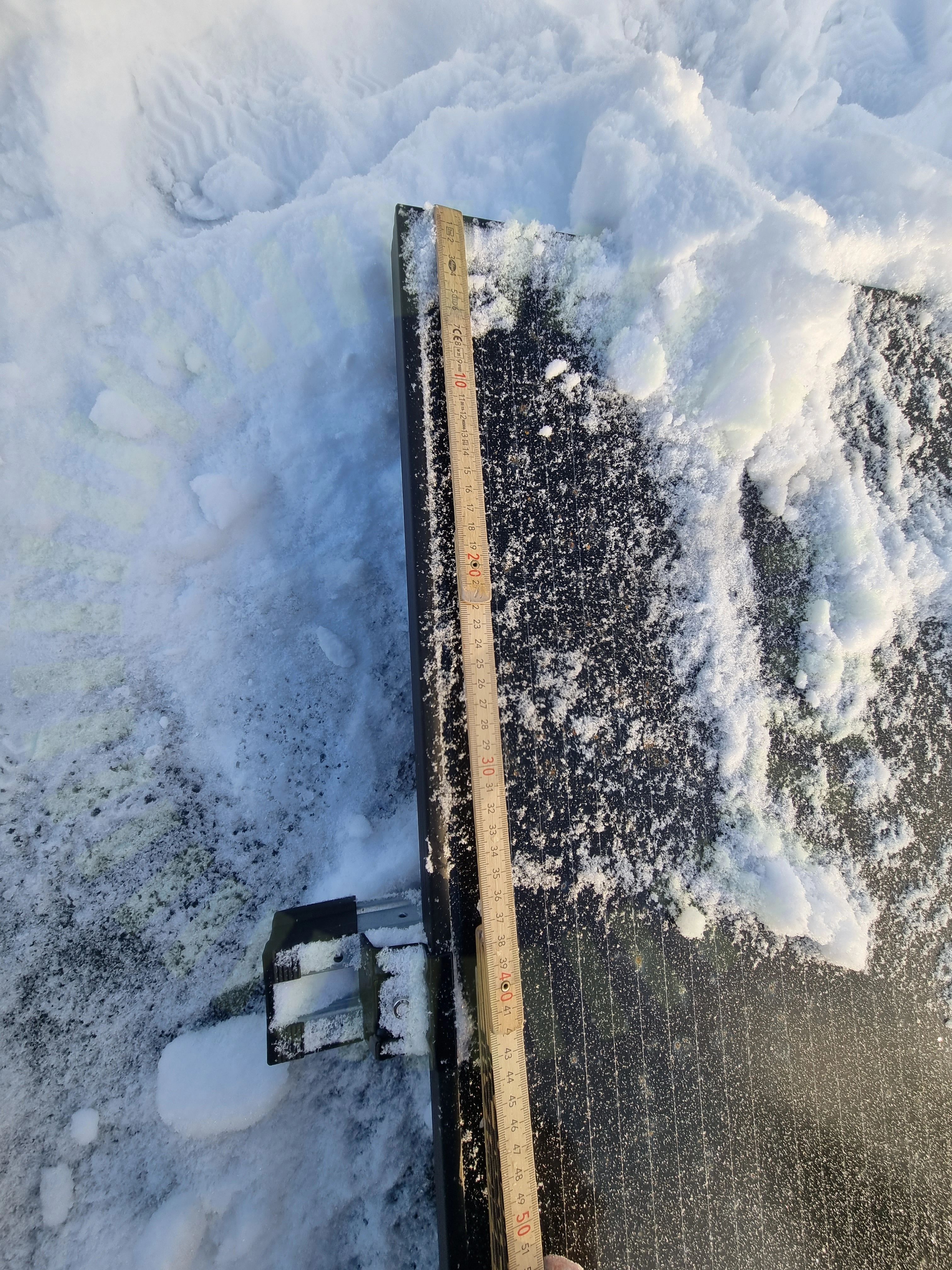

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Haitai Solar: Installation Instructions 09/22, Sida 14-15

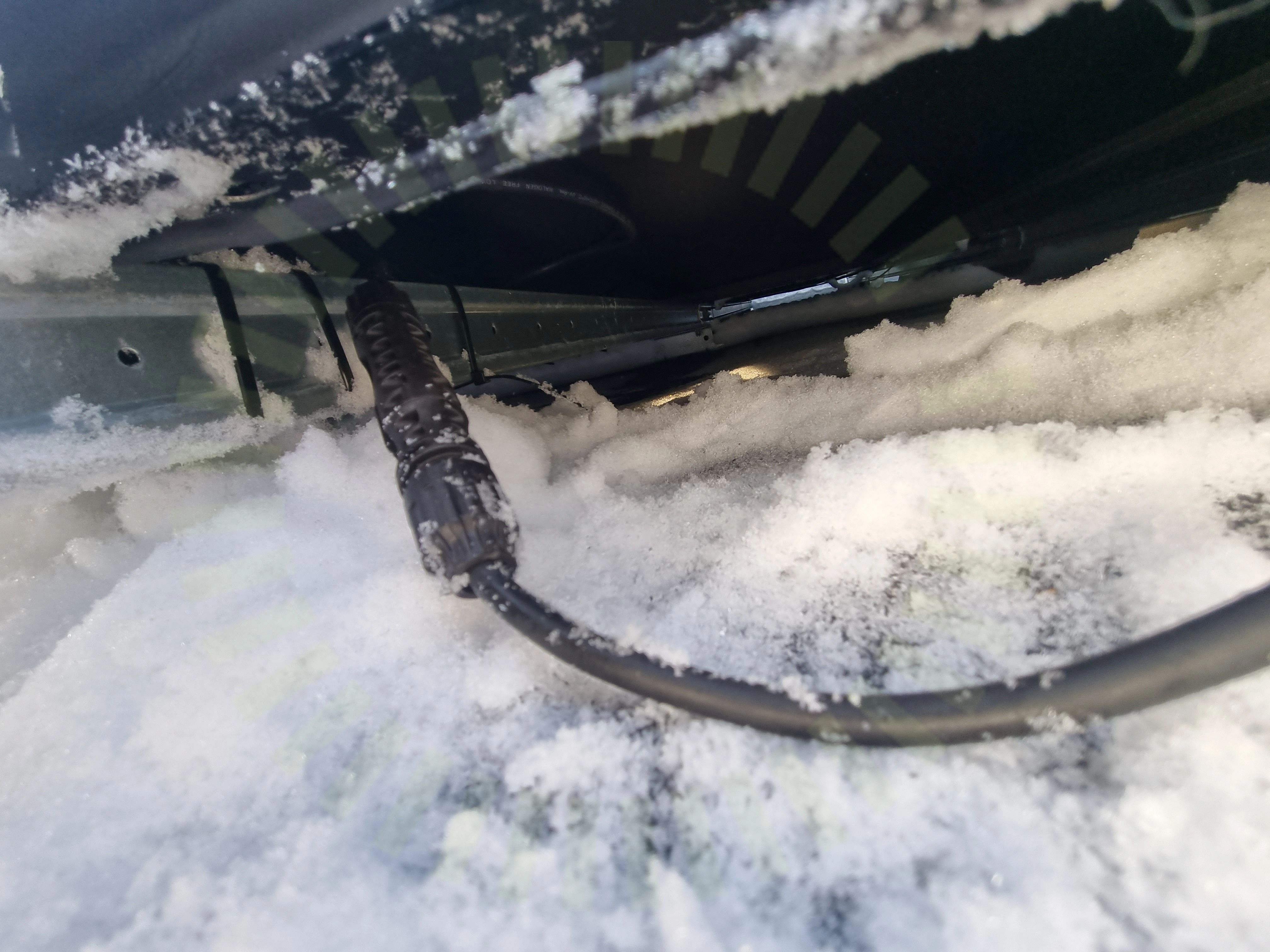

4.2 Kontaktdon

Inte godkänd

Kontakten ligger an mot takytan.

4.3 Panelramar separerade

Inte godkänd

Panelernas ramar ligger dikt an varandra.

Haitai Solar: Installation Instructions 09/22, Sida 10

4.4 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp. Kablage ligger löst under paneler, vilket påverkar anslutning vid kopplingslåda.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

9/17

Avstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas storlekKlämmornas överlappningPanelkablaget böjradieSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

4/17

Föremål mot bakstyckePunktbelastningSkador på panelSträngförläggning

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

8/36

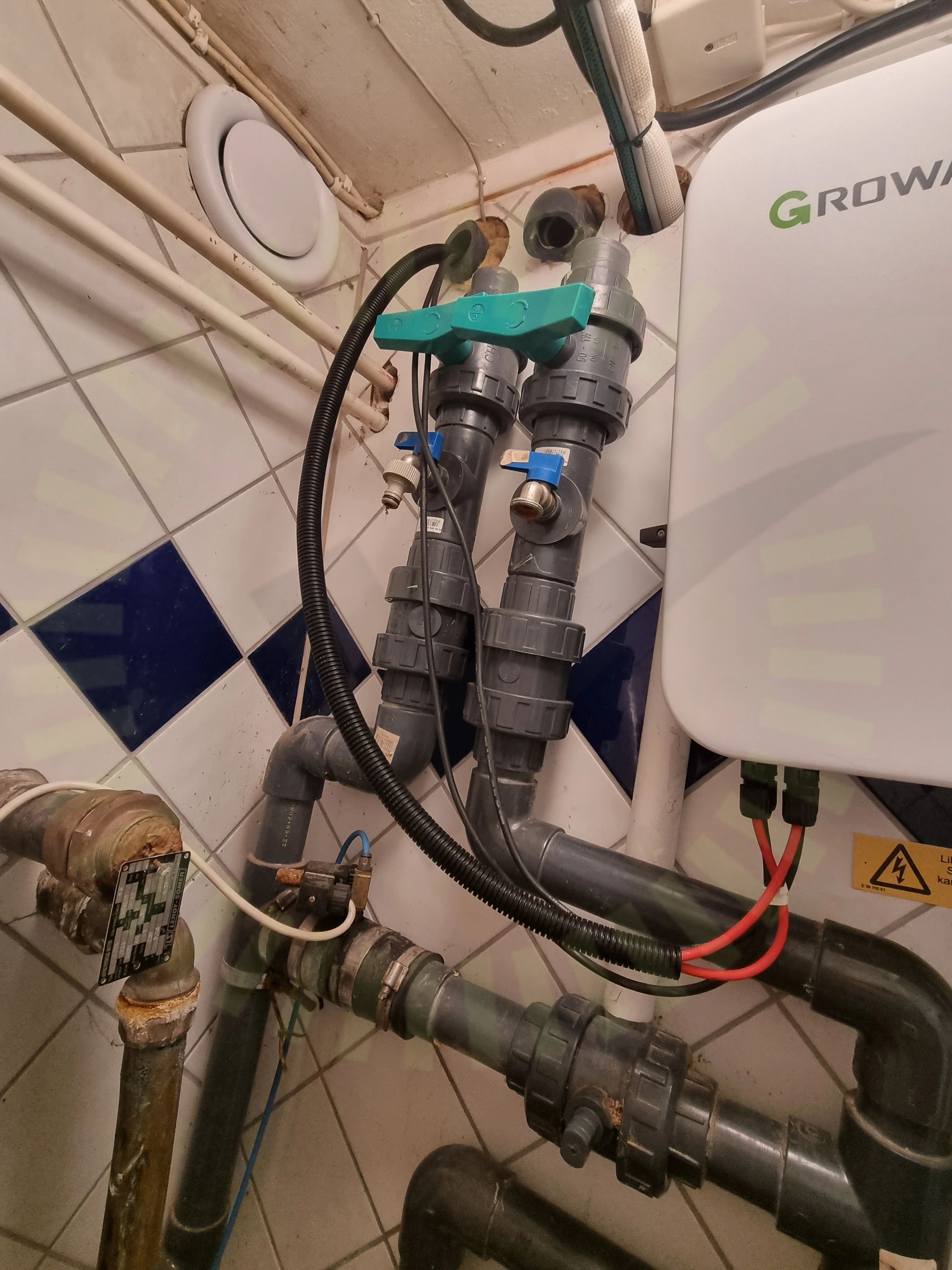

7.1 AC Kablage förläggning

Inte godkänd

Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum. Vid växelriktaren och inne vid elcentral.

SS 436 40 00 (522.8.4)

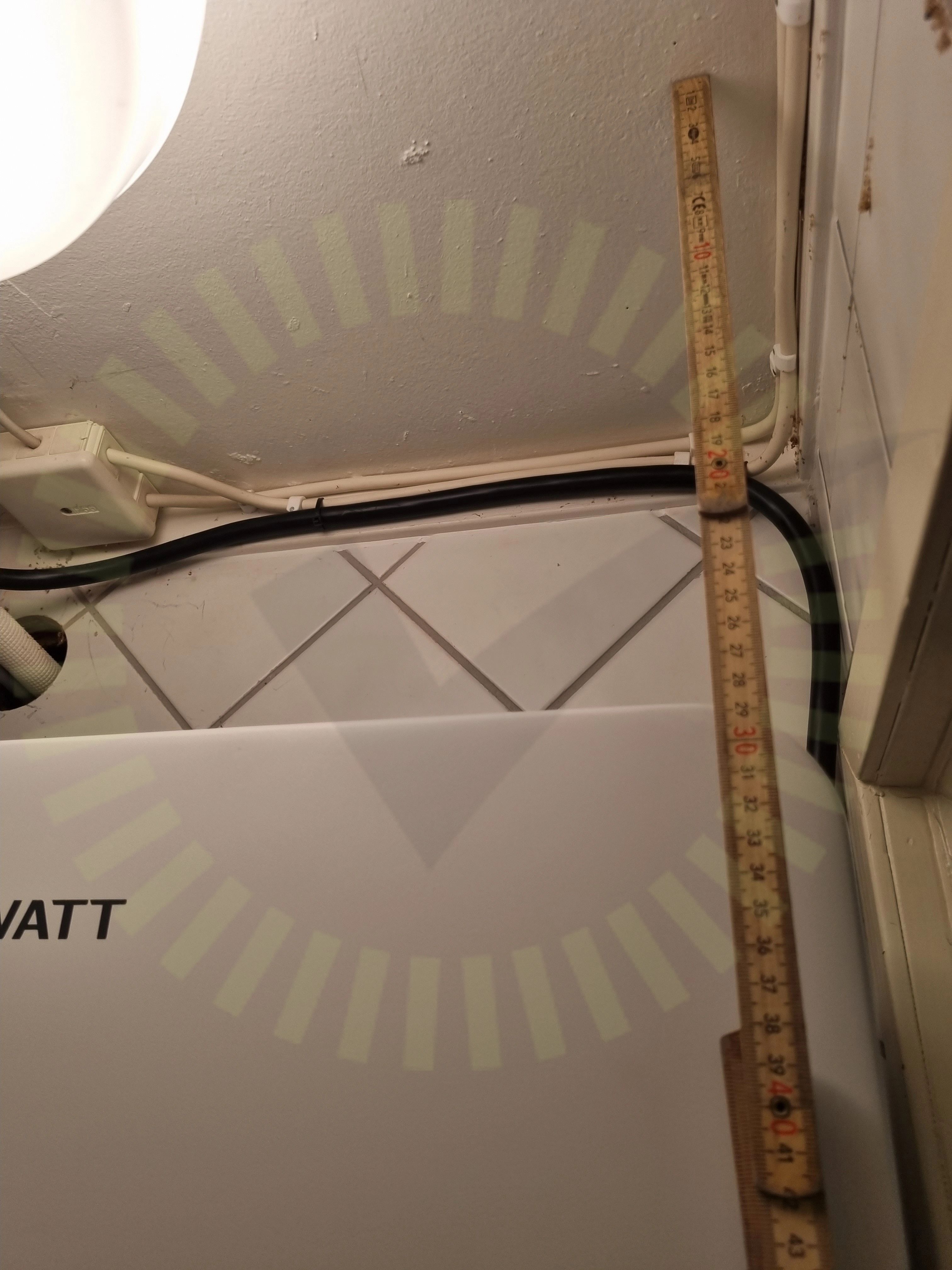

7.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. För litet avstånd till både tak och vägg

MOD 3-15KTL3-X user manual-English 2021-12-01, Sida 12

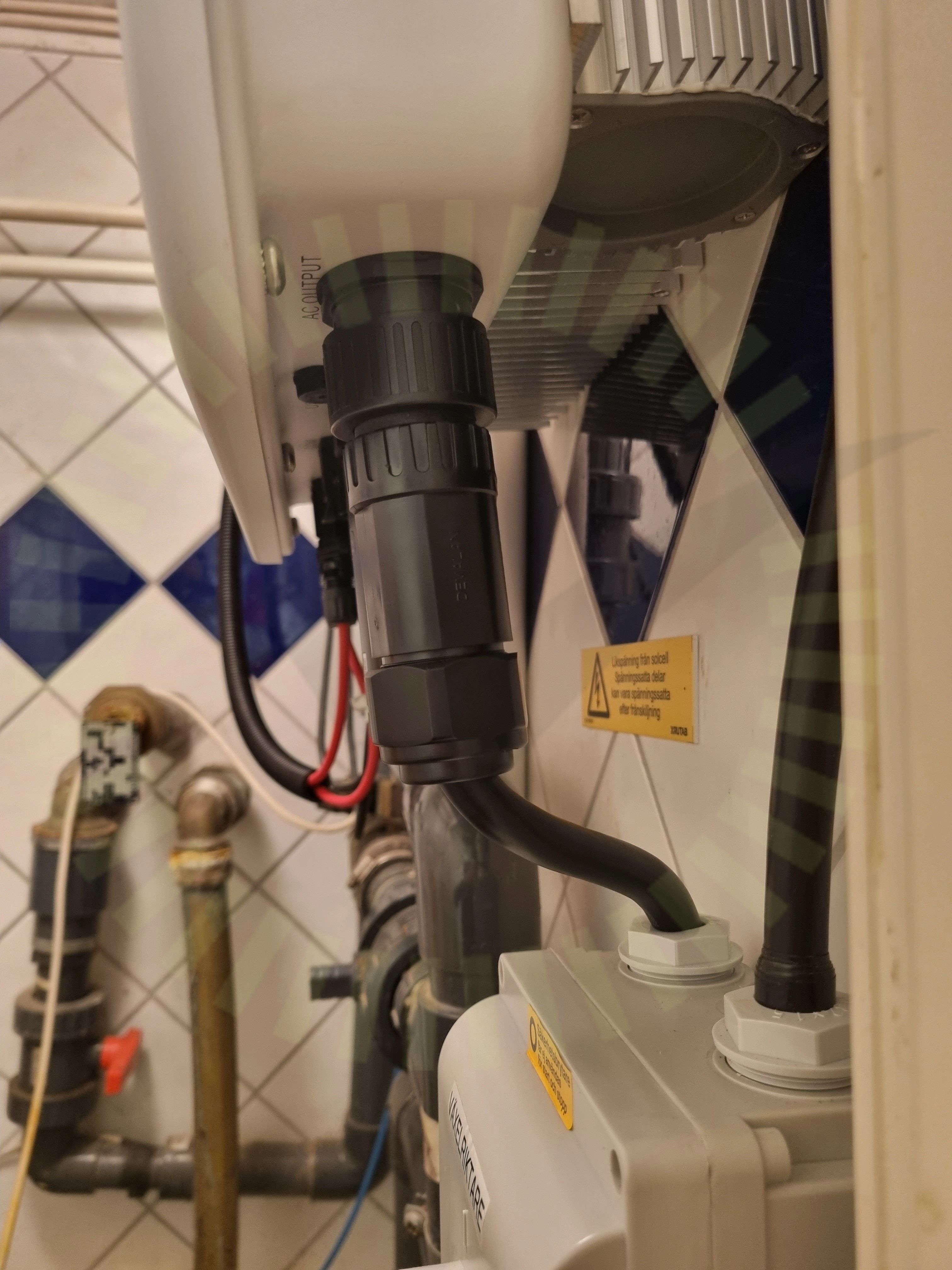

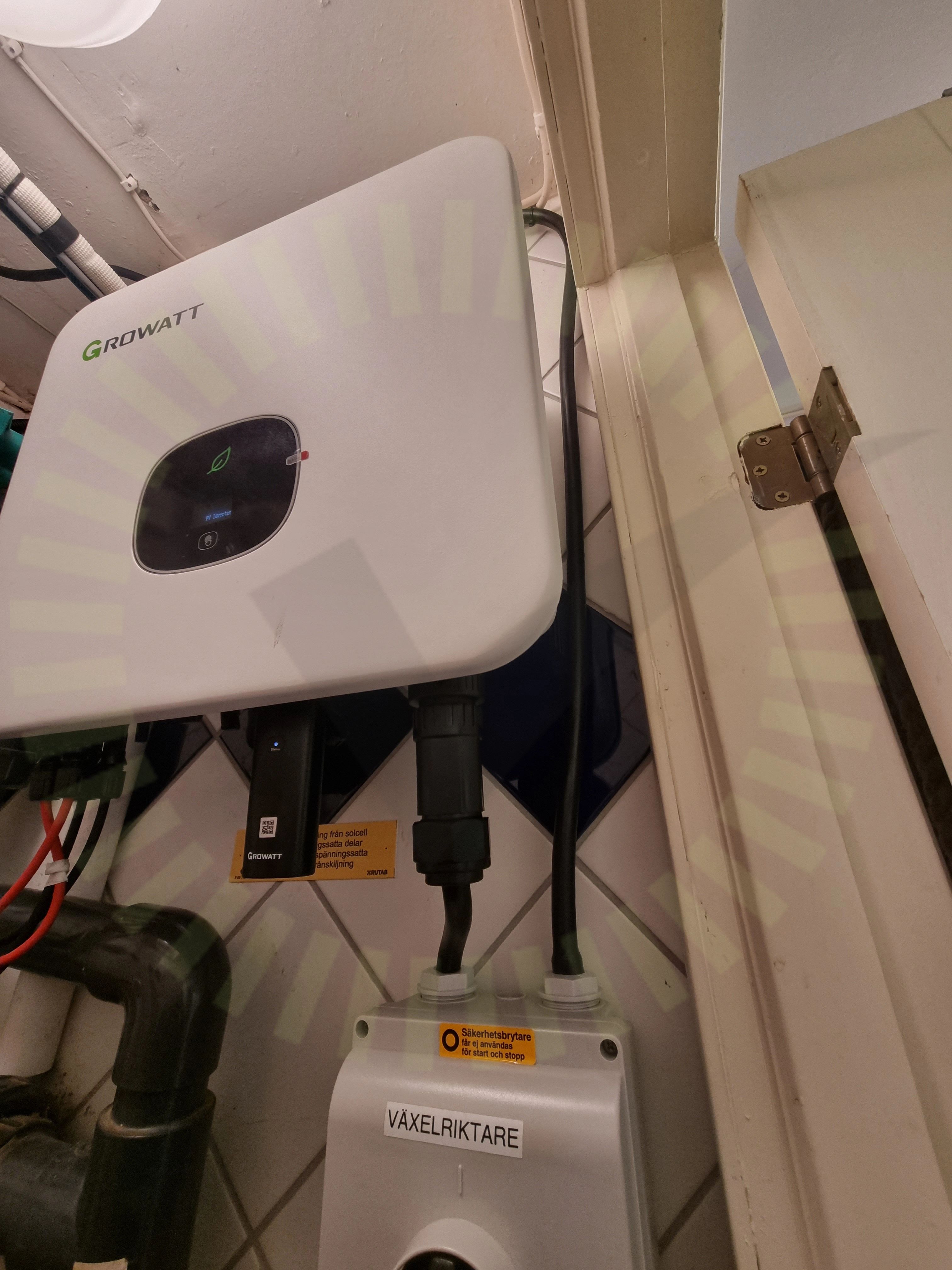

7.3 AC kablage förläggning

Inte godkänd

Kablage drar in mot väggen och påfrestar växelriktarens anslutning.

7.4 DC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så det har tillräckligt stöd.

7.5 Förskruvning

Inte godkänd

Kablage hårt spänt mot vägg vilket skapar stress på förskruvning.

MOD 3-15KTL3-X user manual-English 2021-12-01, Sida 18-19

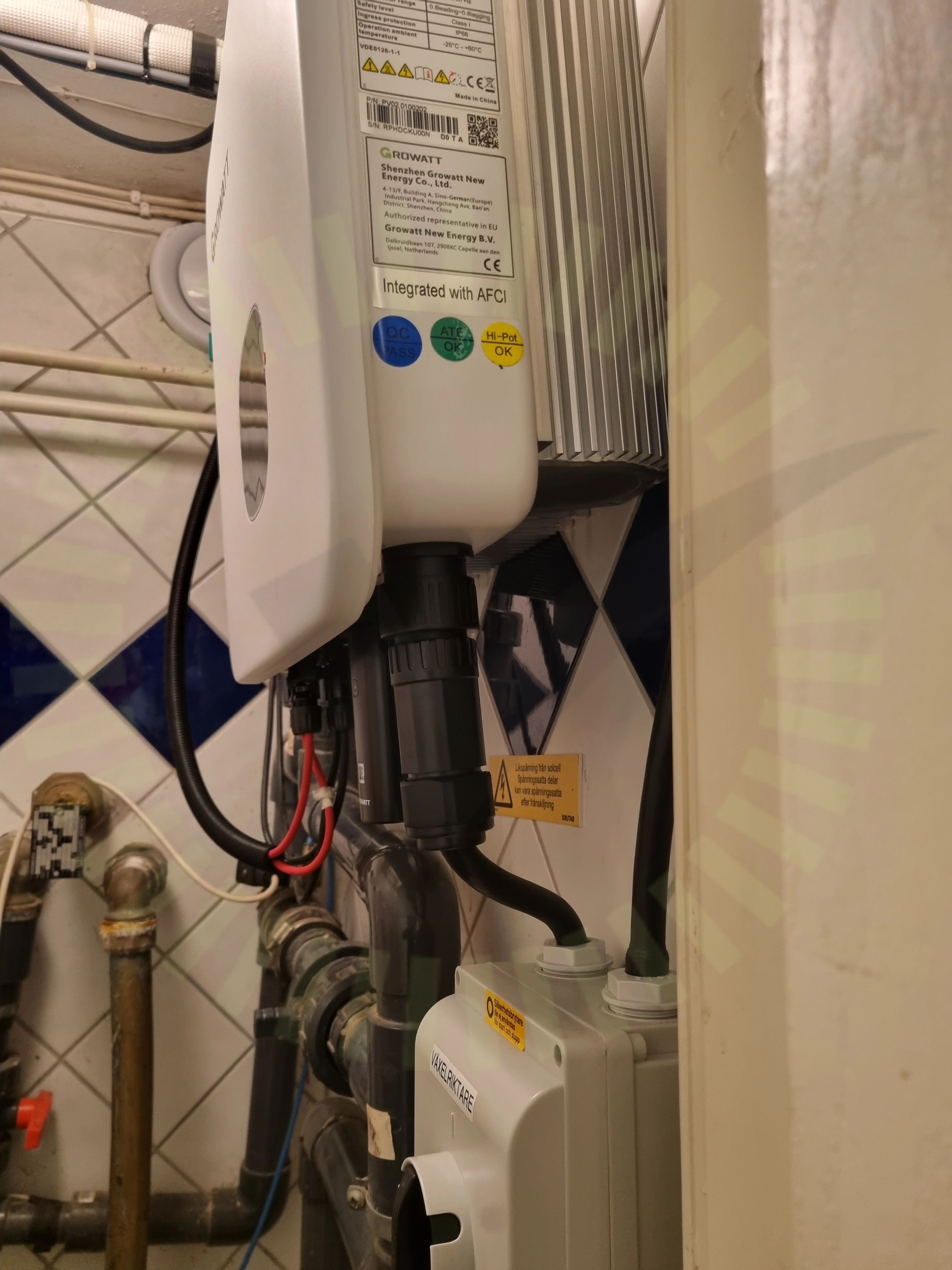

7.6 Placering

Inte godkänd

Växelriktarens placering följer inte tillverkarens anvisningar. Växelriktaren lutar framåt.

MOD 3-15KTL3-X user manual-English 2021-12-01, Sida 12

7.7 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt. Saknar skruv.

MOD 3-15KTL3-X user manual-English 2021-12-01, Sida 15

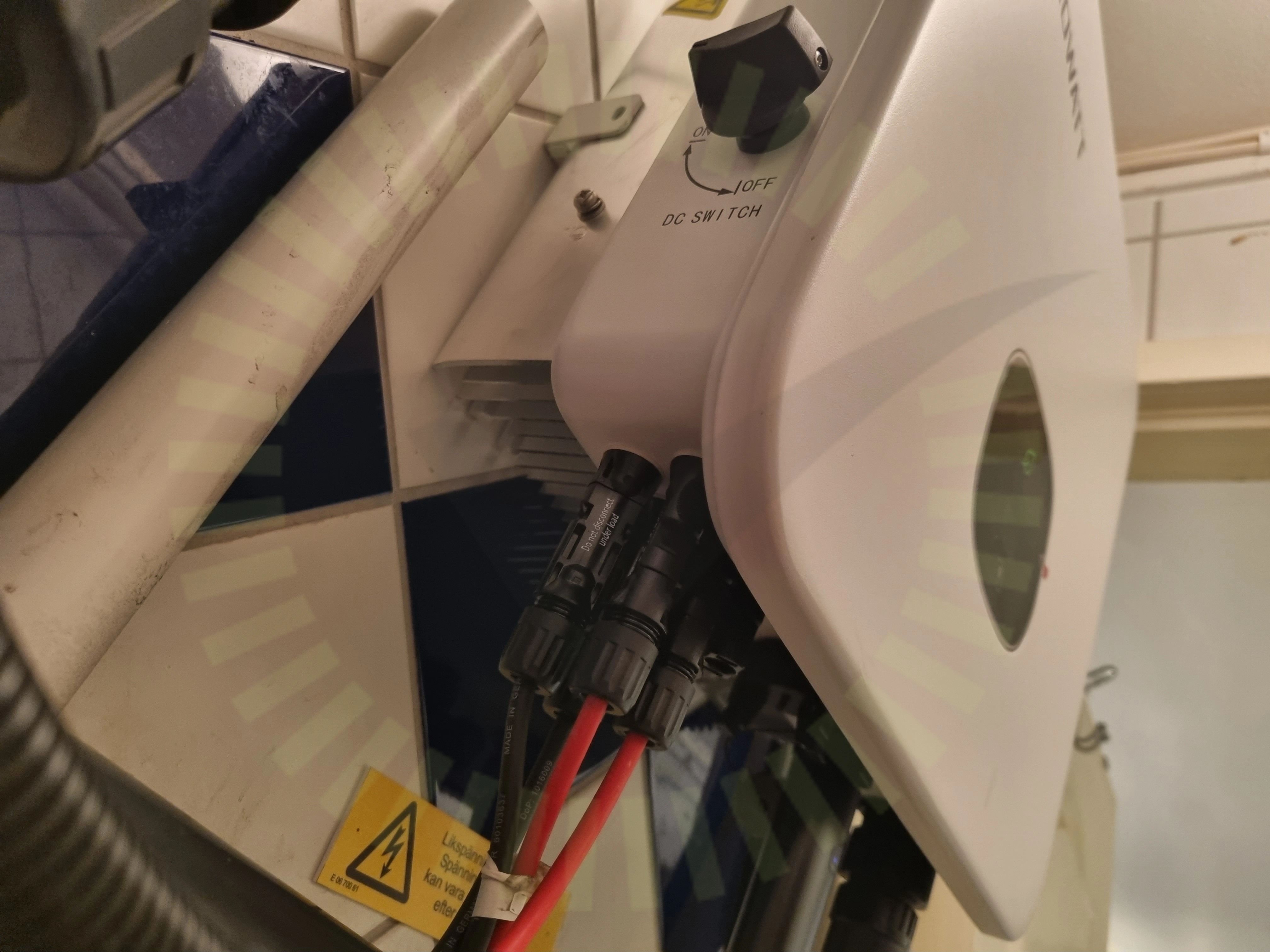

7.8 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

MOD 3-15KTL3-X user manual-English 2021-12-01, Sida 17

Godkända kontrollpunkter

24/36

Anslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringKabeldimensioneringKablagets böjradieMekanisk påverkanIdentifieringLikspänningskomponenterSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

4/36

DC Max SpänningDC Min SpänningInfästningSträngdesign
