Institutet för Solenergikvalitet

Besiktningsrapport

8.4
x

Installation genom

Sesol

Datum

2 februari 2024

Ort

Askim, Västra Götalands län
Skenskarvar
Infästning Råspont
Kabeluppfästning
85% godkända15% ej godkända

Om installationen

PanelerHyundai: HiE-S(XXX)VG (BF+BB)
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000 17KTL-M0
TillbehörSäkerhetsbrytare AC
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, Hyundai: HiE-S(XXX)VG (BF+BB)

Anmärkningar

1/12
Mellanrum panelram

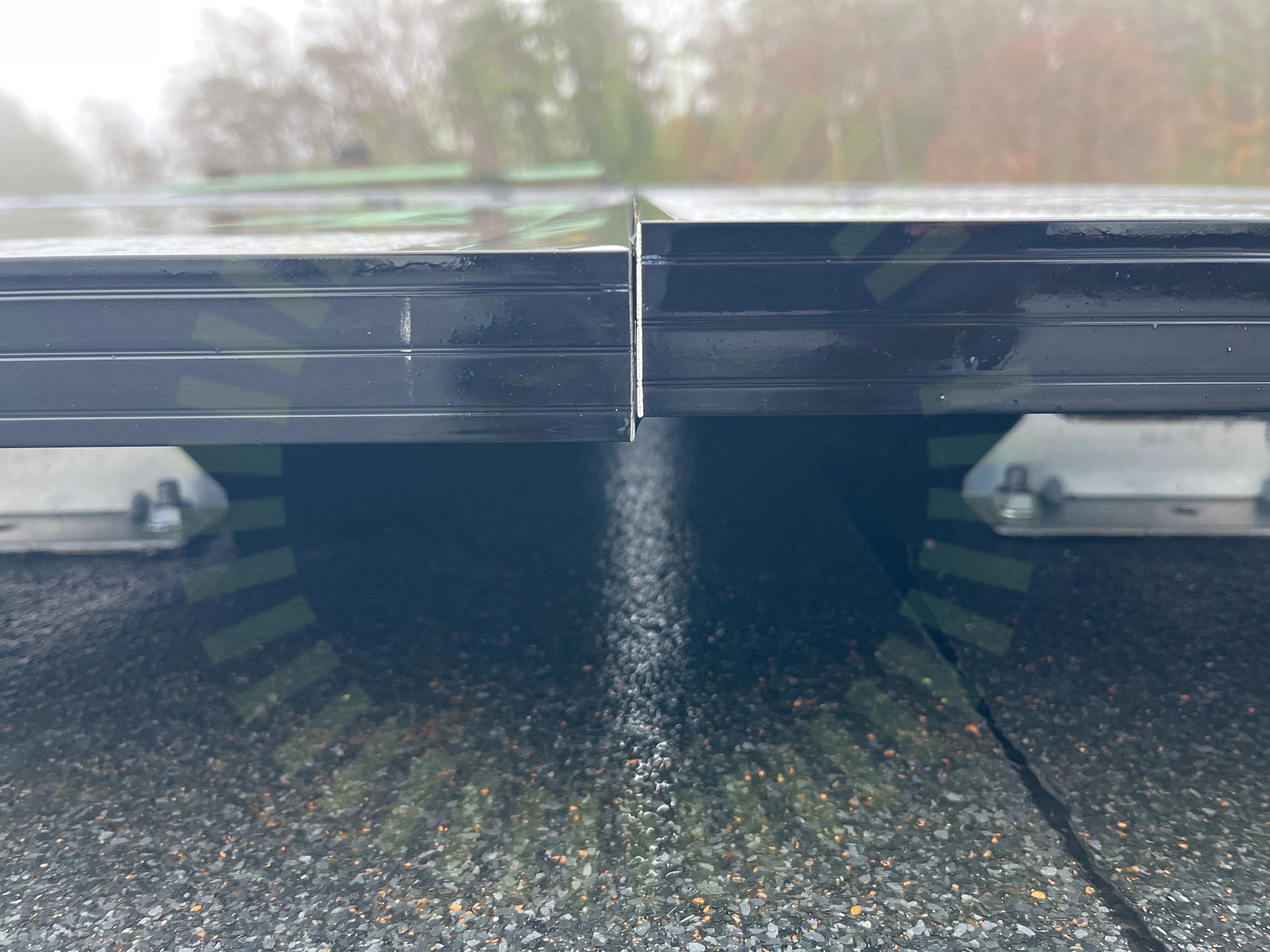

2.1 Mellanrum panelram

Inte godkänd

Panelerna är inte separerade.

Tillverkarens anvisningar

Godkända kontrollpunkter

11/12
Avstånd till takDragavlastadeDräneringshålFästenas placeringFästenas storlekFästenas överlappningFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadSkuggaSträngförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

5/18
Infästning Råspont

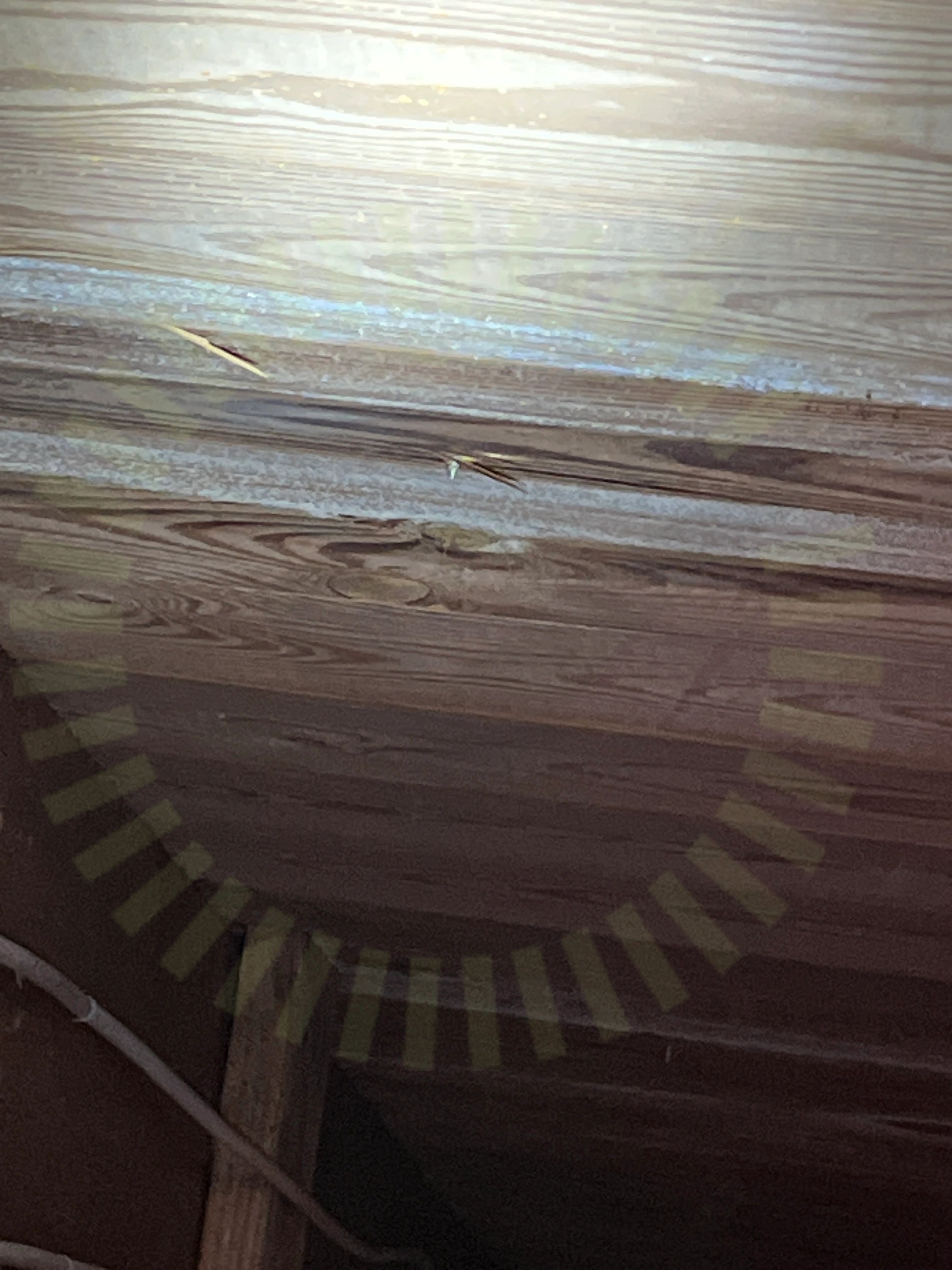

3.1 Infästning Råspont

Inte godkänd

Fel antal skruv för infästningar.

Tillverkarens anvisningar
Kabeluppfästning

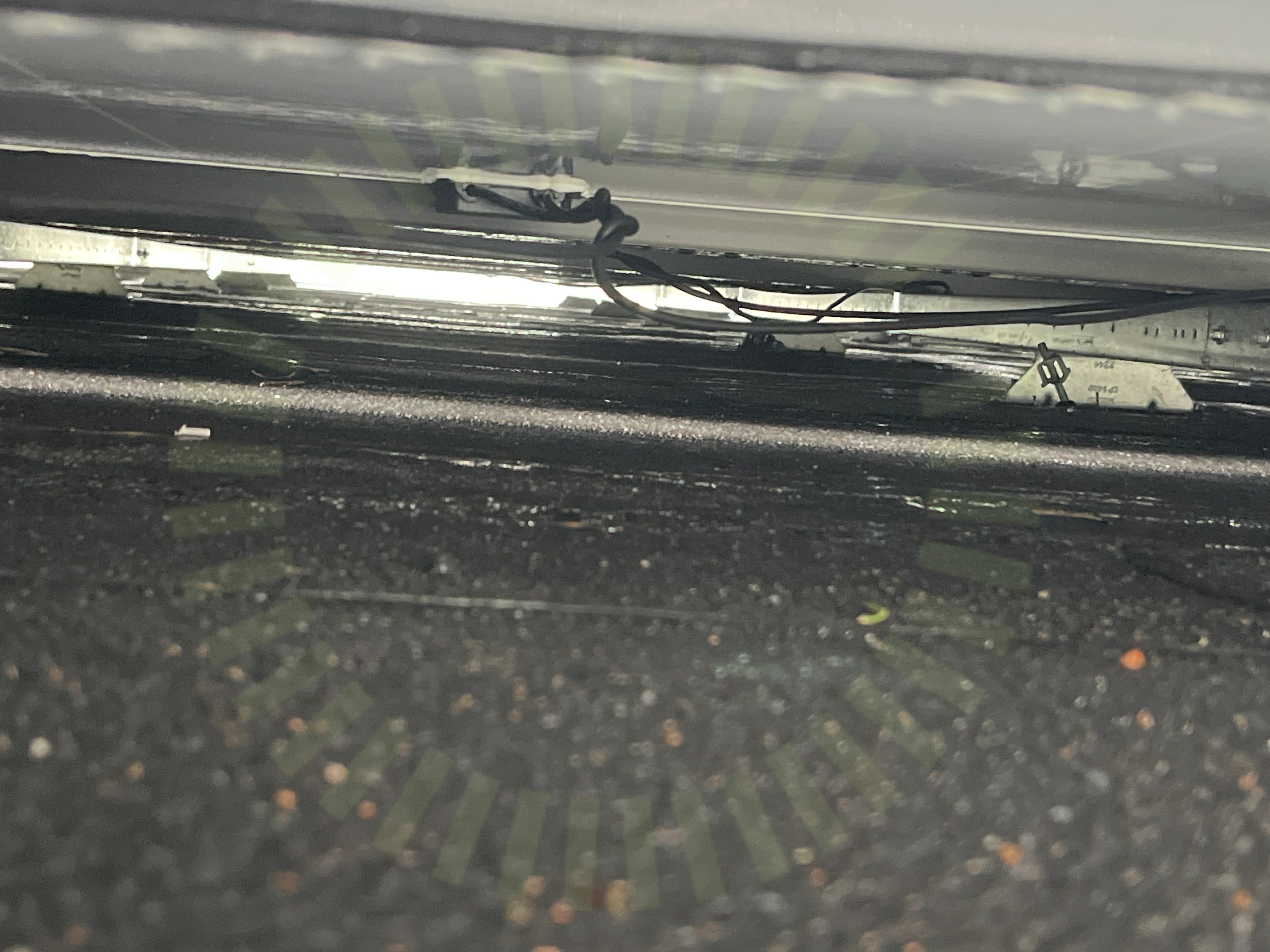

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästningen är bristfällig.

SS 436 40 00 (712.521.101 och 522.8.4)
Skenornas infästning

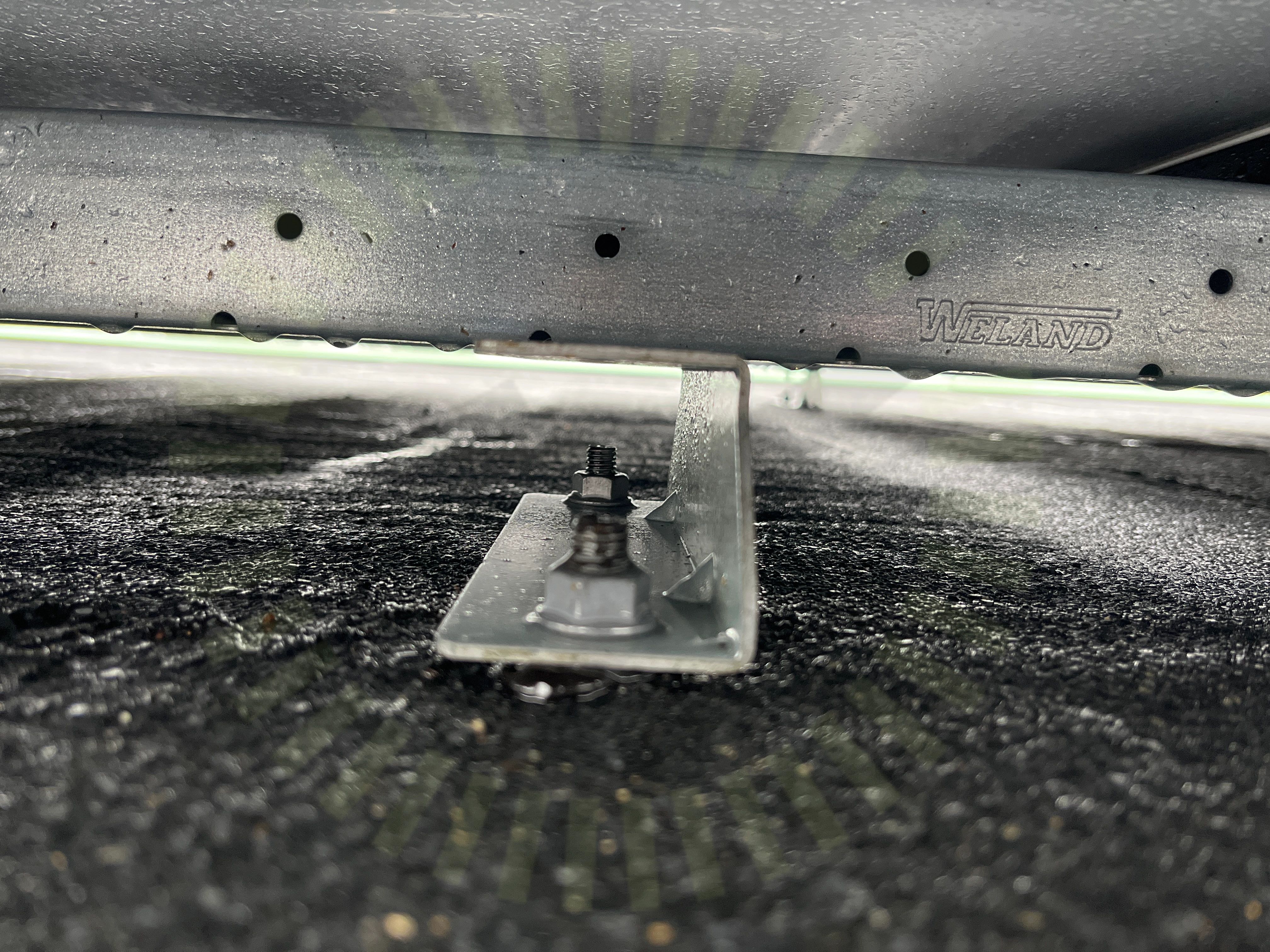

3.3 Skenornas infästning

Inte godkänd

Skruvar saknas.

Tillverkarens anvisningar
Skenskarvar

3.4 Skenskarvar

Inte godkänd

Skenskarv ej monterad enligt tillverkarens anvisningar

Tillverkarens anvisningar
Skräp/överblivet material.

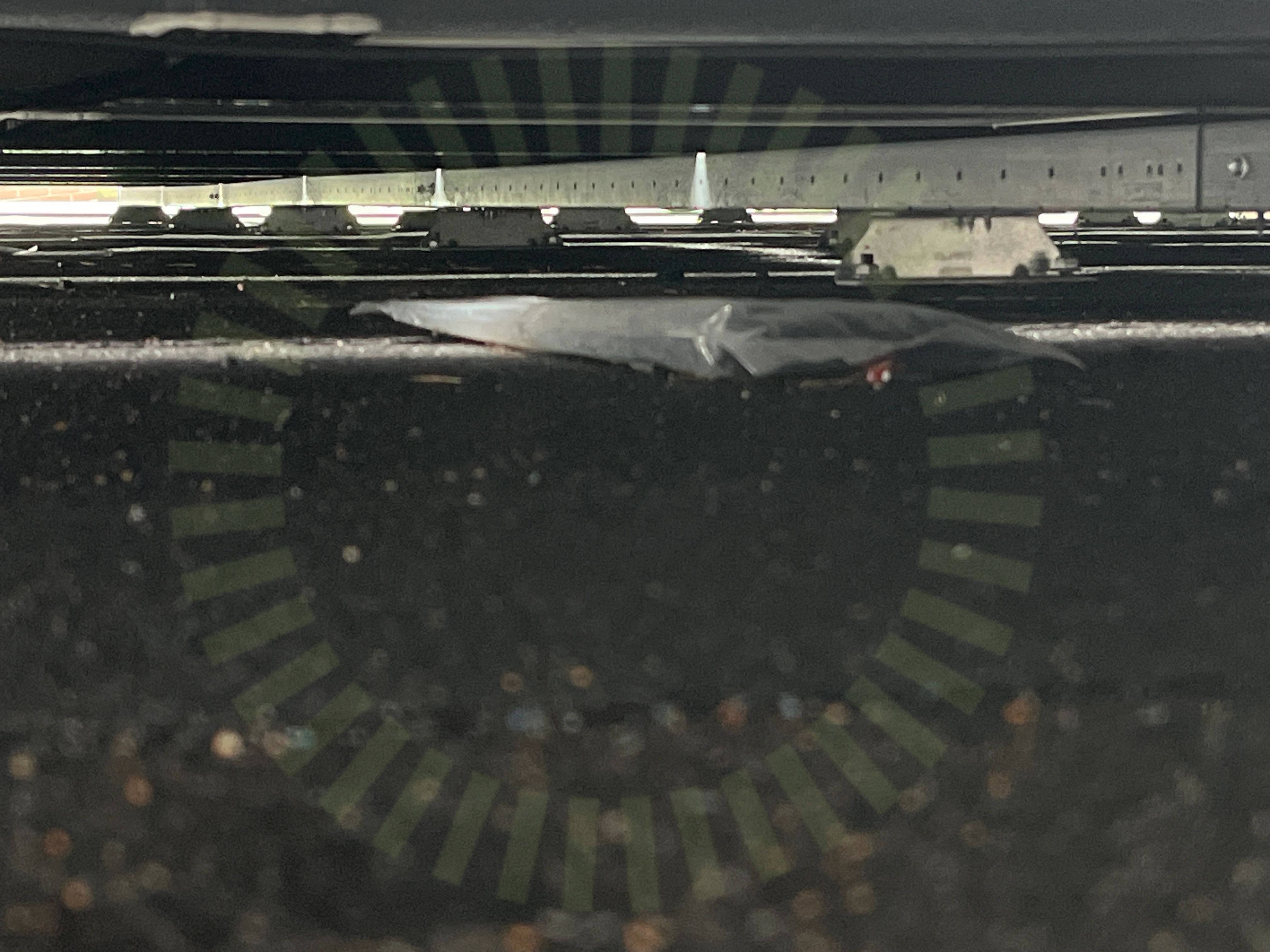

3.5 Skräp/överblivet material.

Rekommendation

Påse med strips, penna och klämmor har hittats under panelerna.

Godkända kontrollpunkter

13/18
Främmande materialInfästningar CC måttMittfästeShimsSkadorSkarp kantSkenornas avståndSkenornas överhängSkruvSkyddSlutfästeSnö- och VindlastberäkningVäderbeständigt material

Varselmärkning

Anmärkningar

1/4
Varning för likström

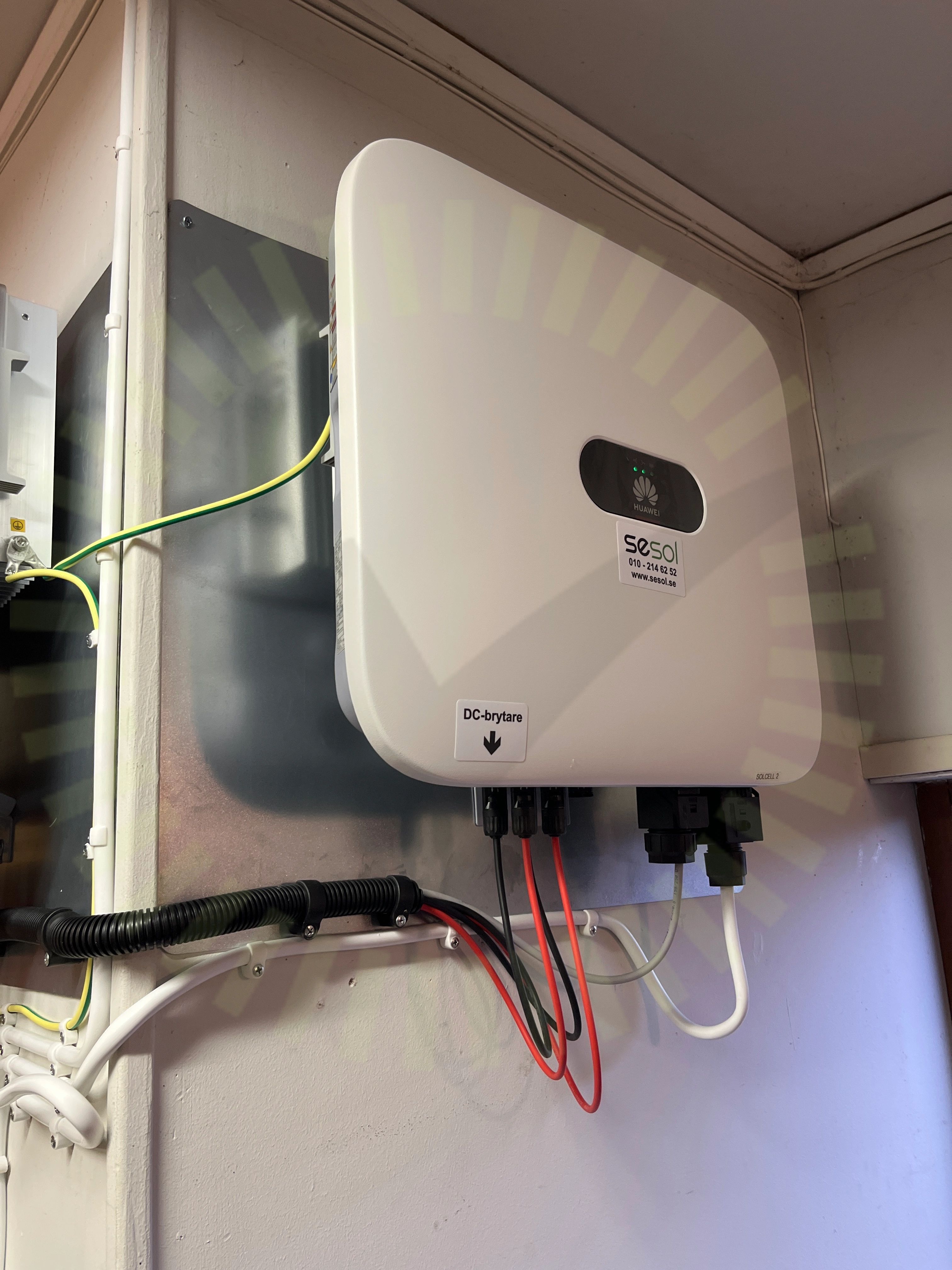

4.1 Varning för likström

Inte godkänd

Märkning saknas

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

3/4
Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

3/26

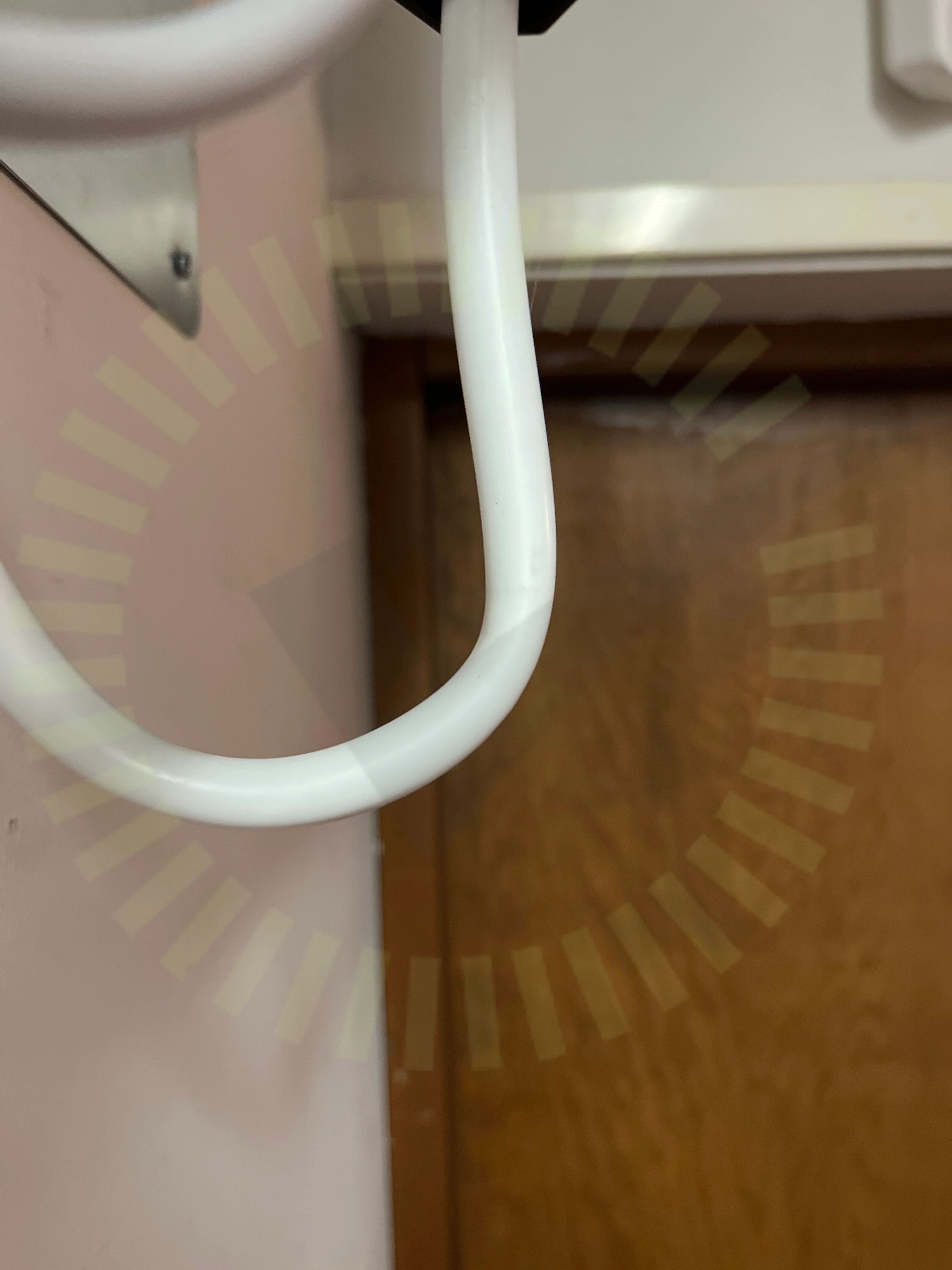

AC Böjradie

5.1 AC Böjradie

Inte godkänd

Kabeln har derformerats.

SS 436 40 00 (522.8.3)
Ac anslutning

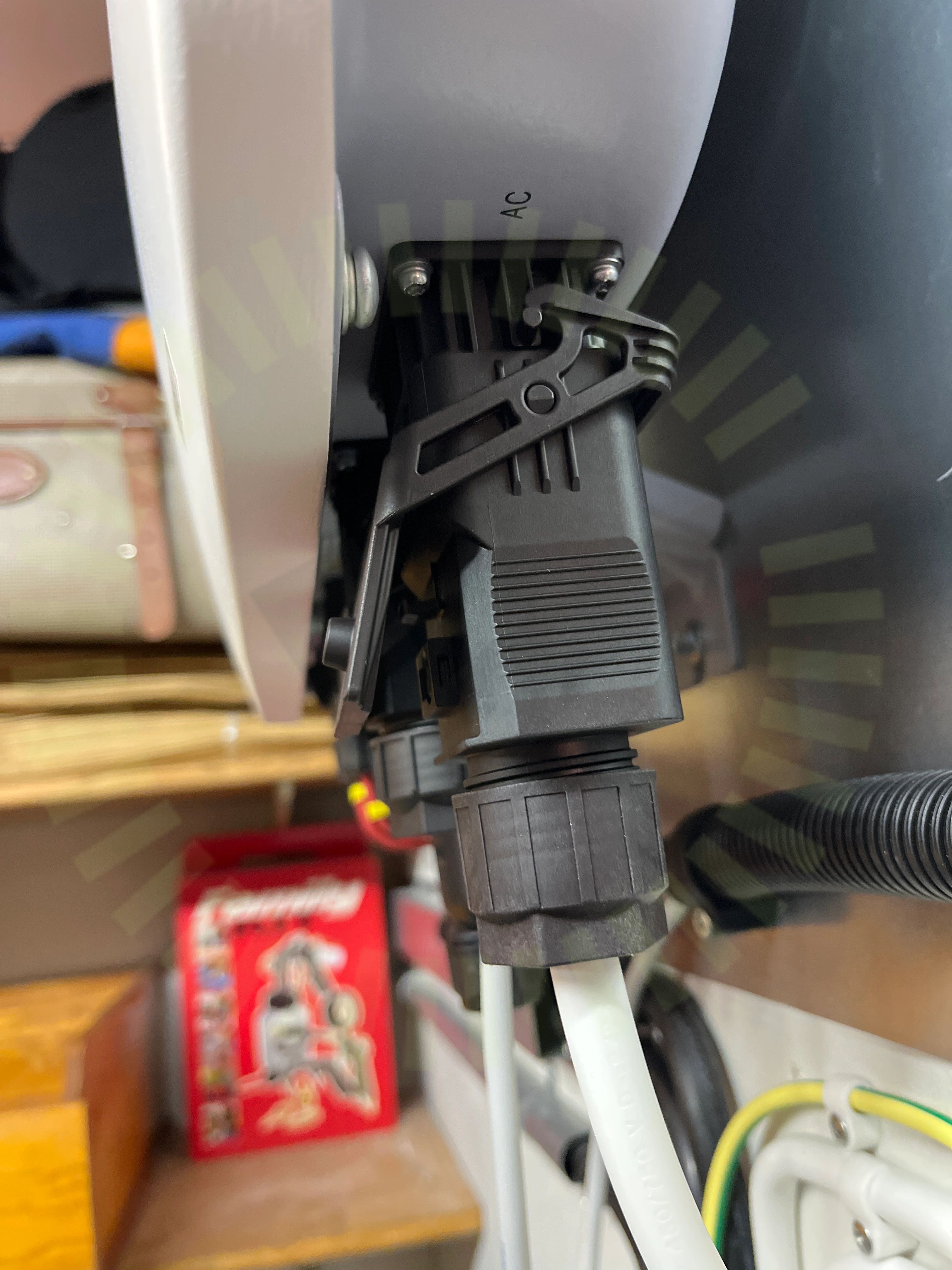

5.2 Ac anslutning

Inte godkänd

Skruven är inte åtdragen.

Kontakter

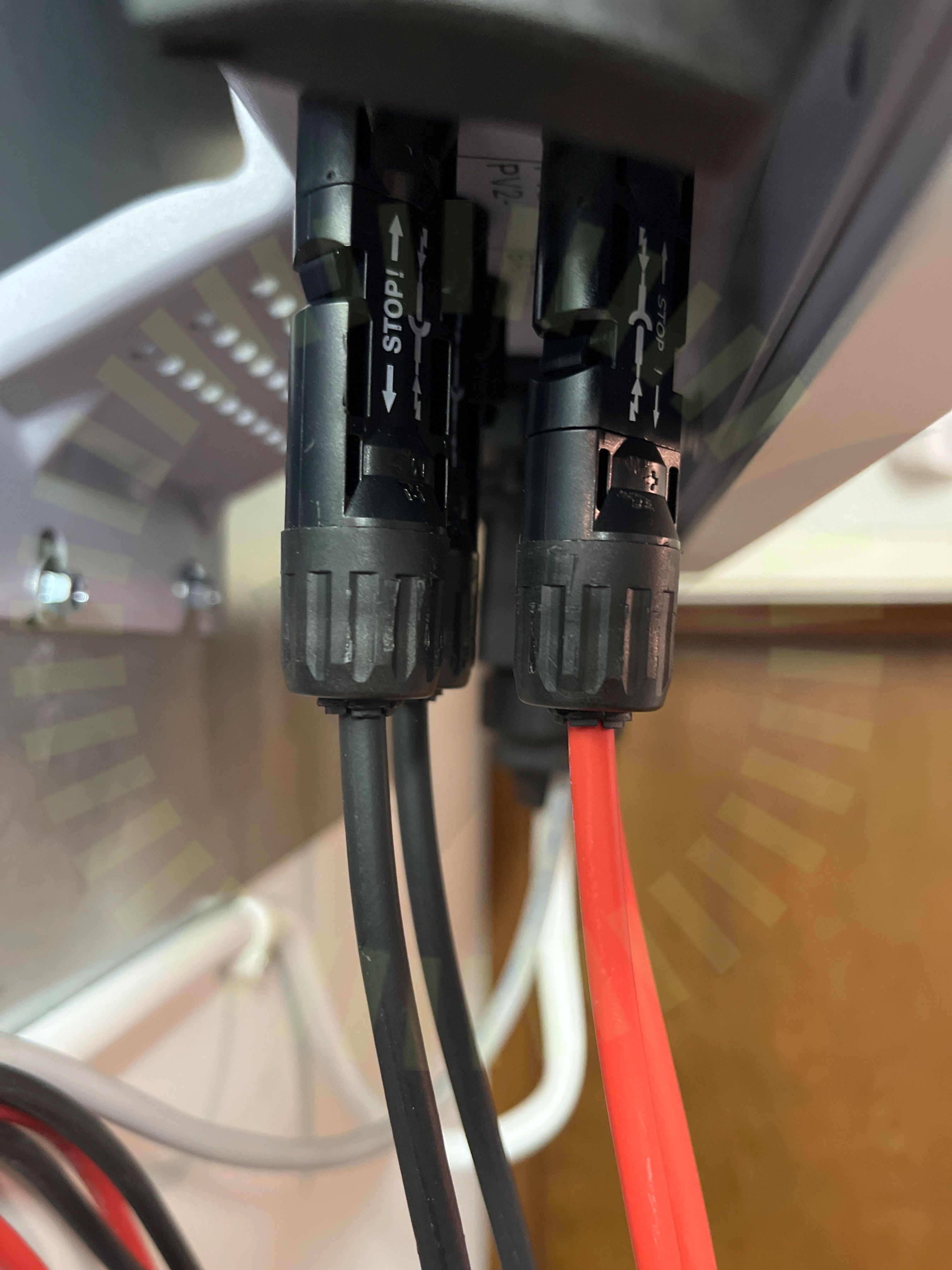

5.3 Kontakter

Inte godkänd

Kontakterna är bottnade.

Godkända kontrollpunkter

23/26
AC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDokumentation VäxelriktareFastsäkring av produktHuvudsäkringInfästningJordning av växelriktare KabelLedare fastspändaMärkningSäkringUtrymmeVentilationVäxelriktarens kontakter
