1.1 Mätprotokoll DC
Inte godkändMätprotokoll saknas
ELSÄK-FS 2022:1 (3 kap. 6 §)
Besiktningsrapport
7.9
Installation genom
Elteknik i Lund
Datum
20 mars 2023
Ort
Bara, Skåne län
86% godkända14% ej godkända
Om installationen
PanelerAstronergy: CHSM54M(BL)-HC
MontagesystemK2: SingleRail: CrossHook 4S
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSmartmätare: CHINT DTSU666
TillbehörSäkerhetsbrytare AC
Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet.
ELSÄK-FS 2022:1 (3 kap. § 6)
Godkända kontrollpunkter
1/3Avtal
Batteri
Godkända kontrollpunkter
8/8AvståndInfästningKommunikationLockMiljökravPESkadorVinkel
Inverter
Godkända kontrollpunkter
1/1Ledare Fastspända
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
Tak 1, Astronergy: CHSM54M(BL)-HC
Anmärkningar
1/17

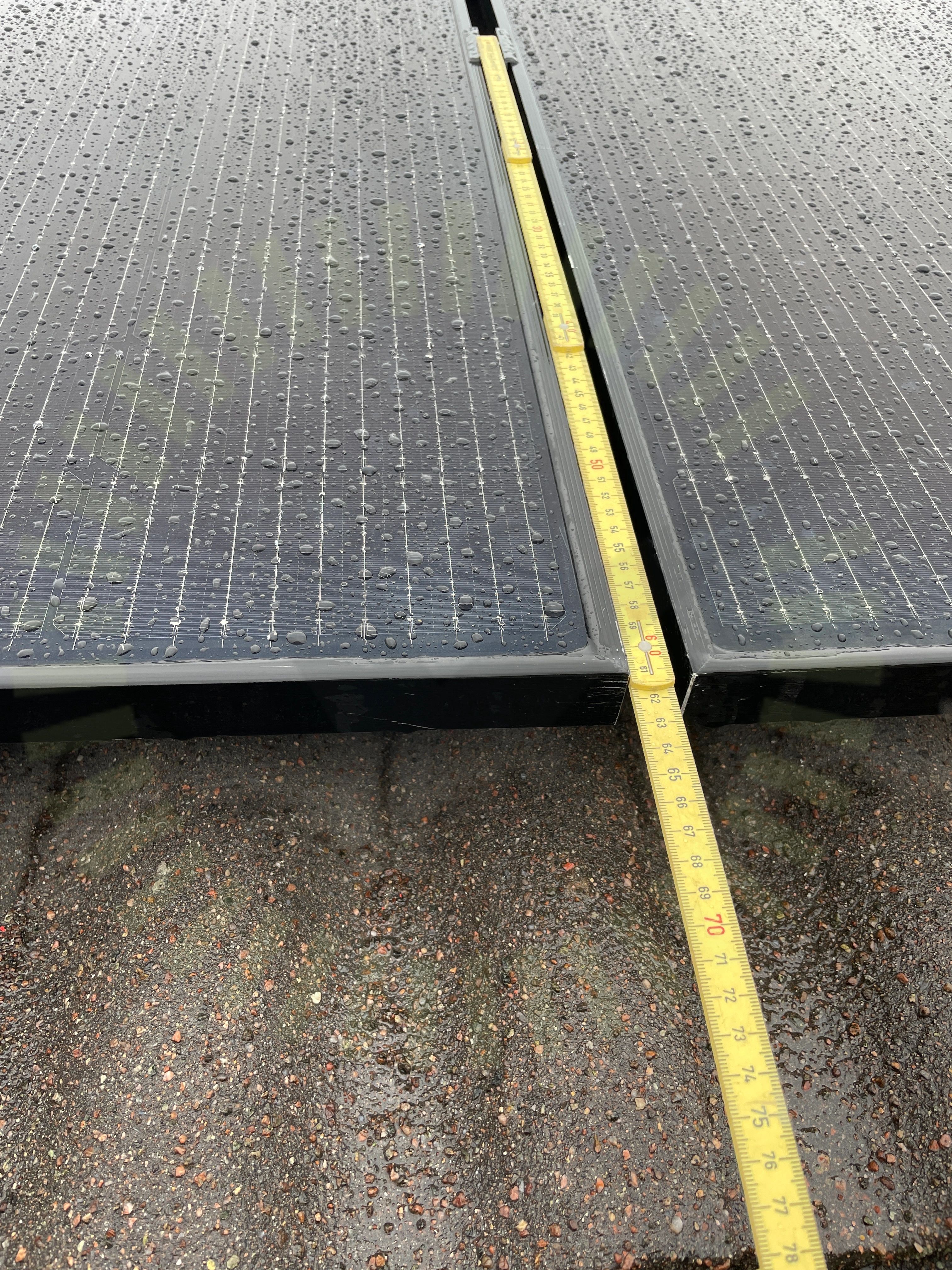

5.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Uppmätt mått 610 mm
Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, January 2023, Sida 16
Godkända kontrollpunkter
16/17Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, K2: SingleRail: CrossHook 4S
Anmärkningar
9/29

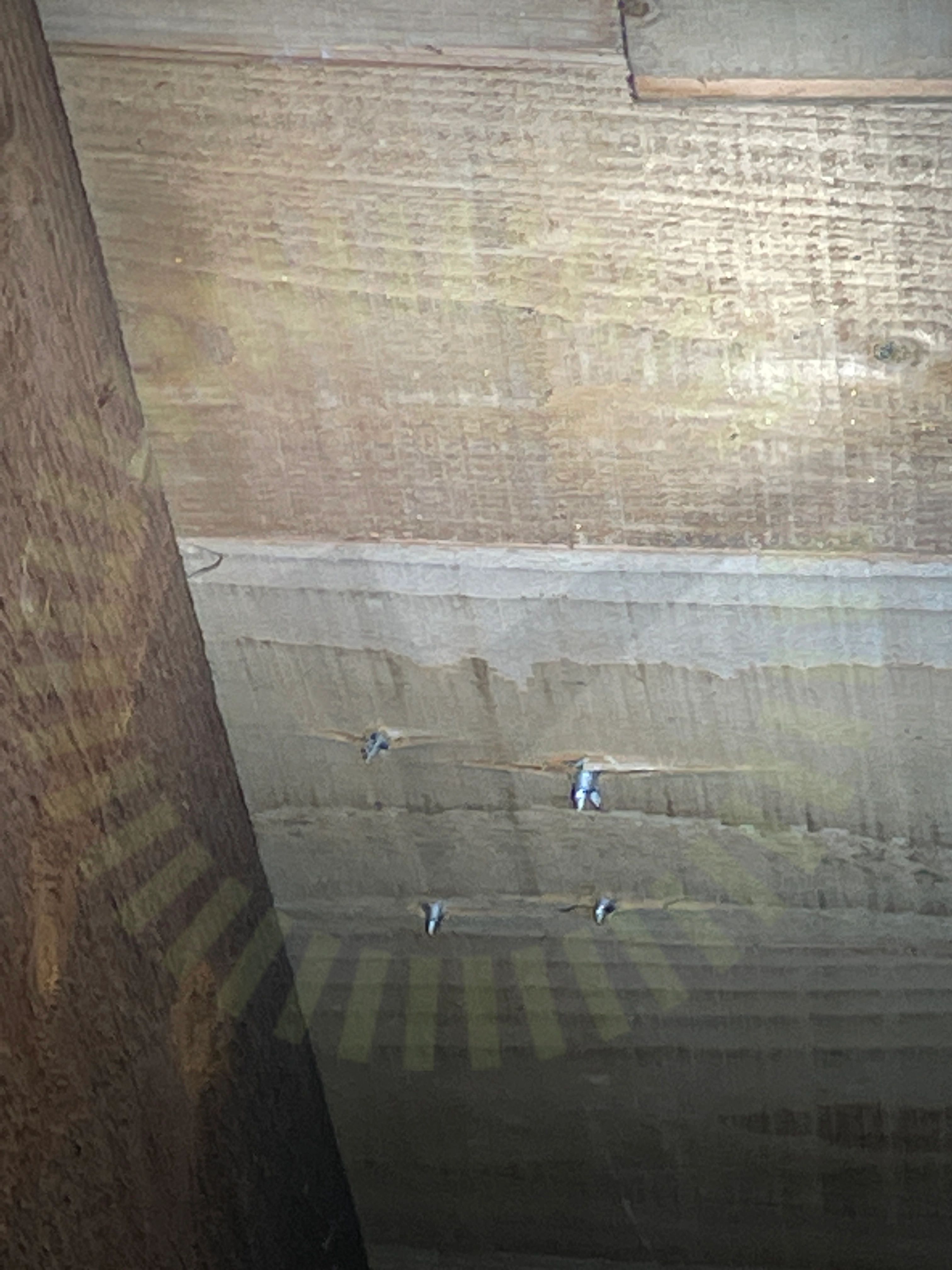

6.1 Råspontsinfästning
Inte godkändRåspont infästning ej utfört korrekt
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

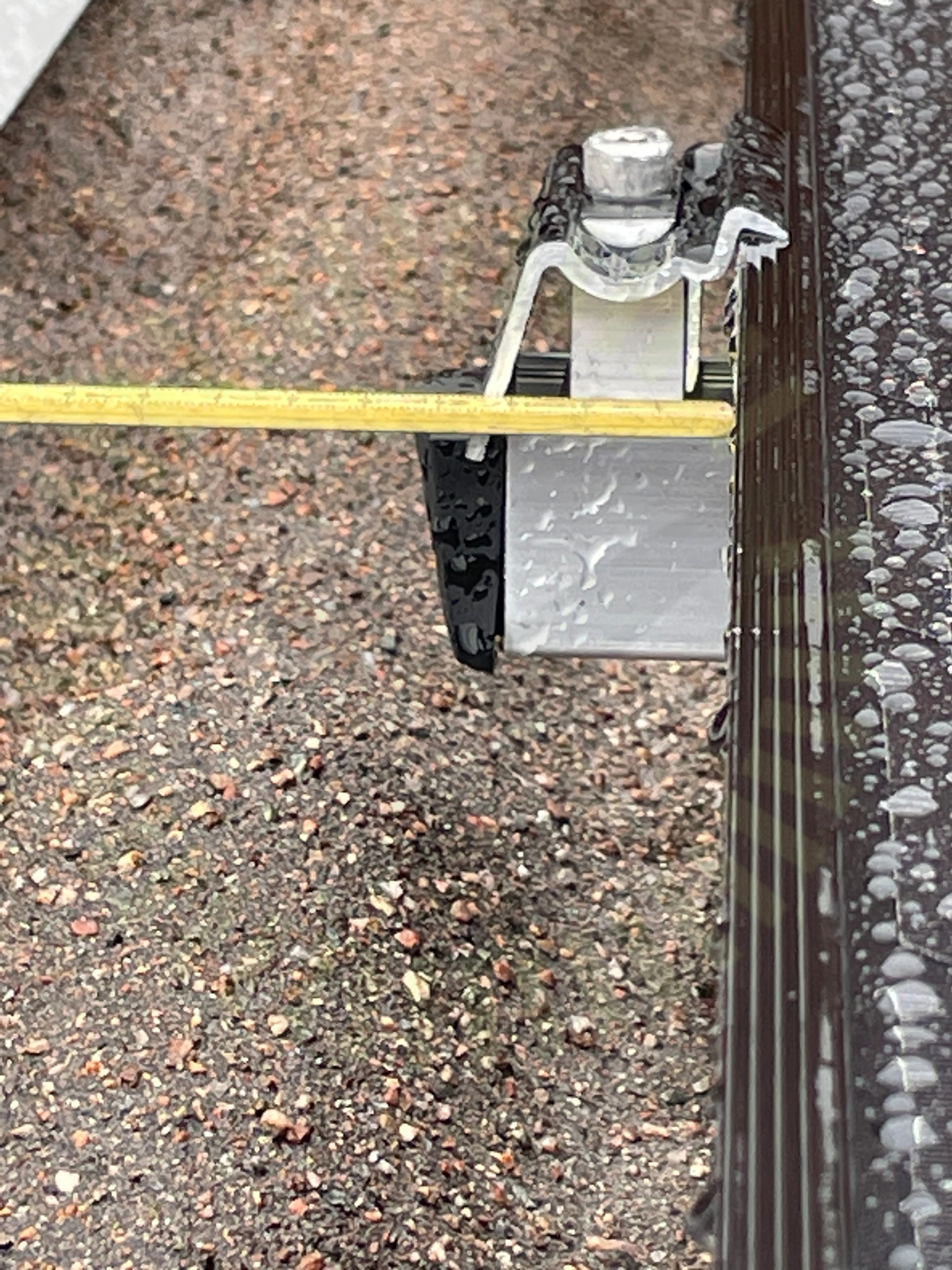

6.2 Skenans utstick för klämma
Inte godkändSkena för kort uppmätt mått 30mm
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 15
6.3 Infästningar
Inte godkändInfästningar enbart gjorda i råspont.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19
6.4 Skenornas överhäng
Inte godkändLastberäkning saknas uppmätt mått överhäng 180mm
Snö- och vindlastberäkning

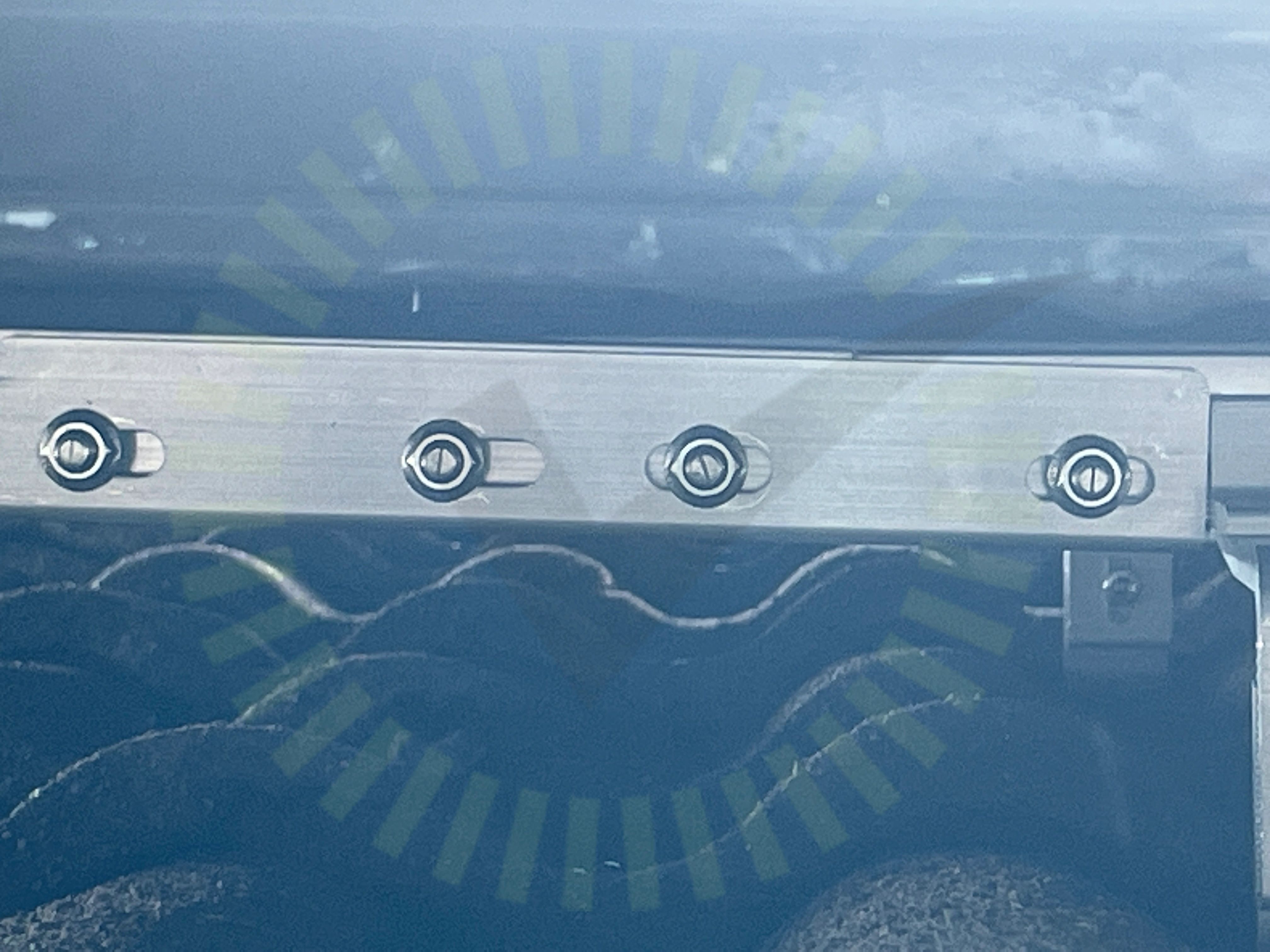

6.5 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad. T bult ej korrekt monterad
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 14
6.6 Snö- och Vindlastberäkning
Inte godkändLastberäkningen saknas
Tillverkarens montageanvisningar
6.7 Takkrokarnas CC
Inte godkändLastberäkning saknas. Högst uppmätt mått mellan krokar 1350mm
Snö- och vindlastberäkning
6.8 Takstolsbredd
Inte godkändAlla infästningar gjorda i råspont
K2 Roof hook with Heco Fastening Topix-plus screws, Sida 6
6.9 Takstolsinfästning
Inte godkändAlla infästningar gjorda i råspont
K2 Roof hook with Heco Fastening Topix-plus screws, Sida 7
Godkända kontrollpunkter
19/29Använd skruv för klämmaFrämmande materialHöjdjusteringKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdSkada på klämmorShimsSkadorSkarp kantSkenornas infästningSkyddTakets lutningTakgenomföringTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/29Skruvar korrekt
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/31
8.1 AC Kablage förläggning
Inte godkändKablage ej uppfäst med tillräckligt stöd
SS 436 40 00 (522.8.4)
8.2 DC Kontakter
Inte godkändKontakter för hårt spända, packning i kontakt tar skada
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 43
Godkända kontrollpunkter
29/31AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC kablage skadaAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiMärkningPlaceringSmartmätareSäkringsdimensionVentilationVäderskyddVäxelriktarens IP klassning
