Besiktningsrapport
9.3
Installation genom
Sesol
Datum
13 maj 2025
Ort
Lessebo, Kronobergs län
Fastsäkring av produkt
Varning för likspänning
Jordning av chassi
94% godkända
6% ej godkända
Om installationen
Växelriktare
Huawei: SUN2000-(3KTL-10KTL)-M1
Batteri
Huawei: LUNA2000-5-15-S0
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Anmärkningar
1/14
1.1 Fastsäkring av produkt
Inte godkänd
Golvinfästning är inte utförd. Alla batteripack måste då fästas i väggen. Infästningar saknas för det nedre batteripacket.
LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 73
Godkända kontrollpunkter
13/14
Avstånd till växelriktare
Batteri PE
Batterikåpor
DC anslutning
Närliggande objekt
Placering av batteri
Rakt stående
Signalkabel batteri
Skador
Smart Power Sensor
Tillgång till batteriet
Uppfästning av kablage
Väderskydd
Varselmärkning
Anmärkningar
1/4

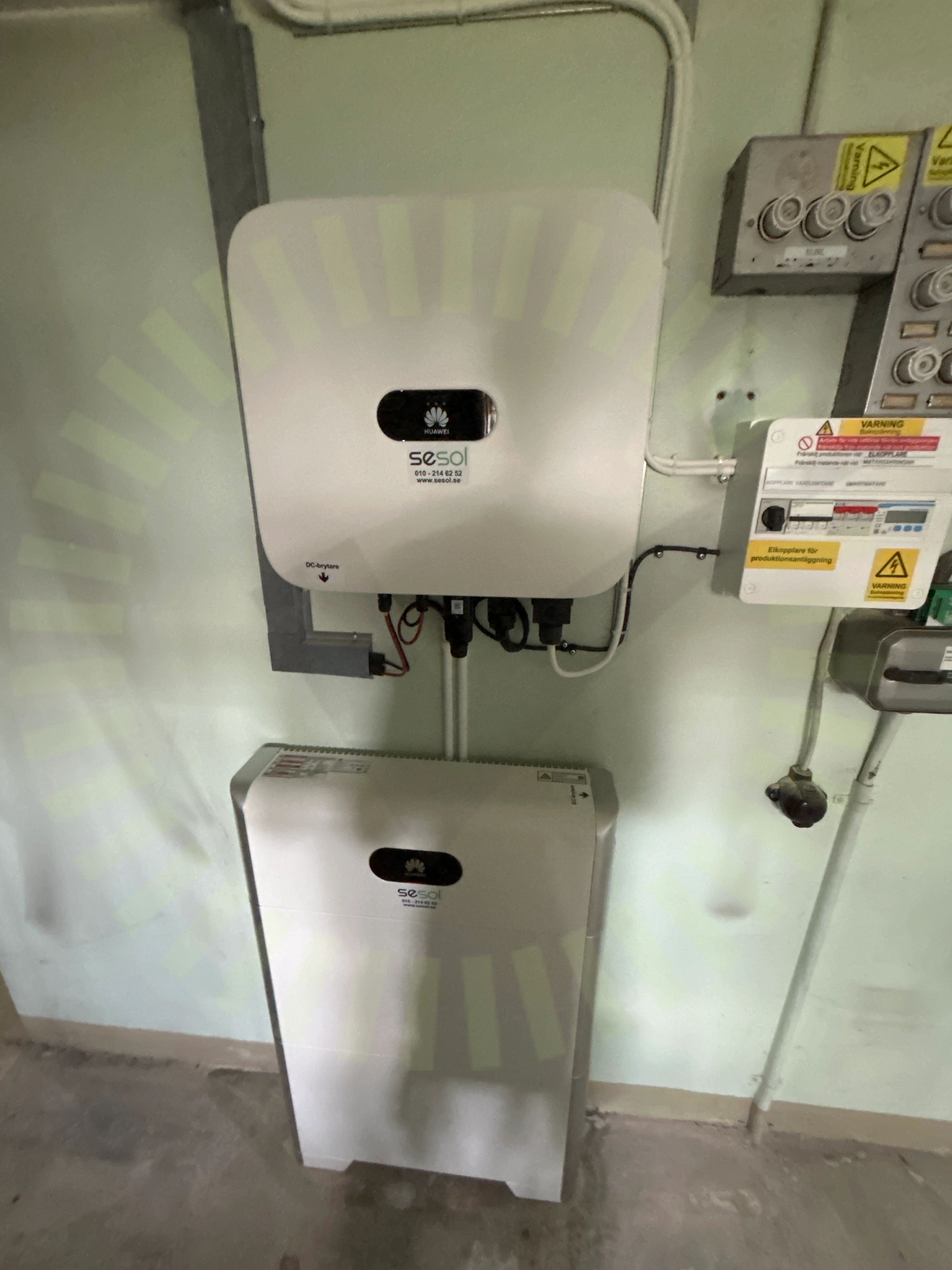

2.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Växelriktare
Anmärkningar
1/35

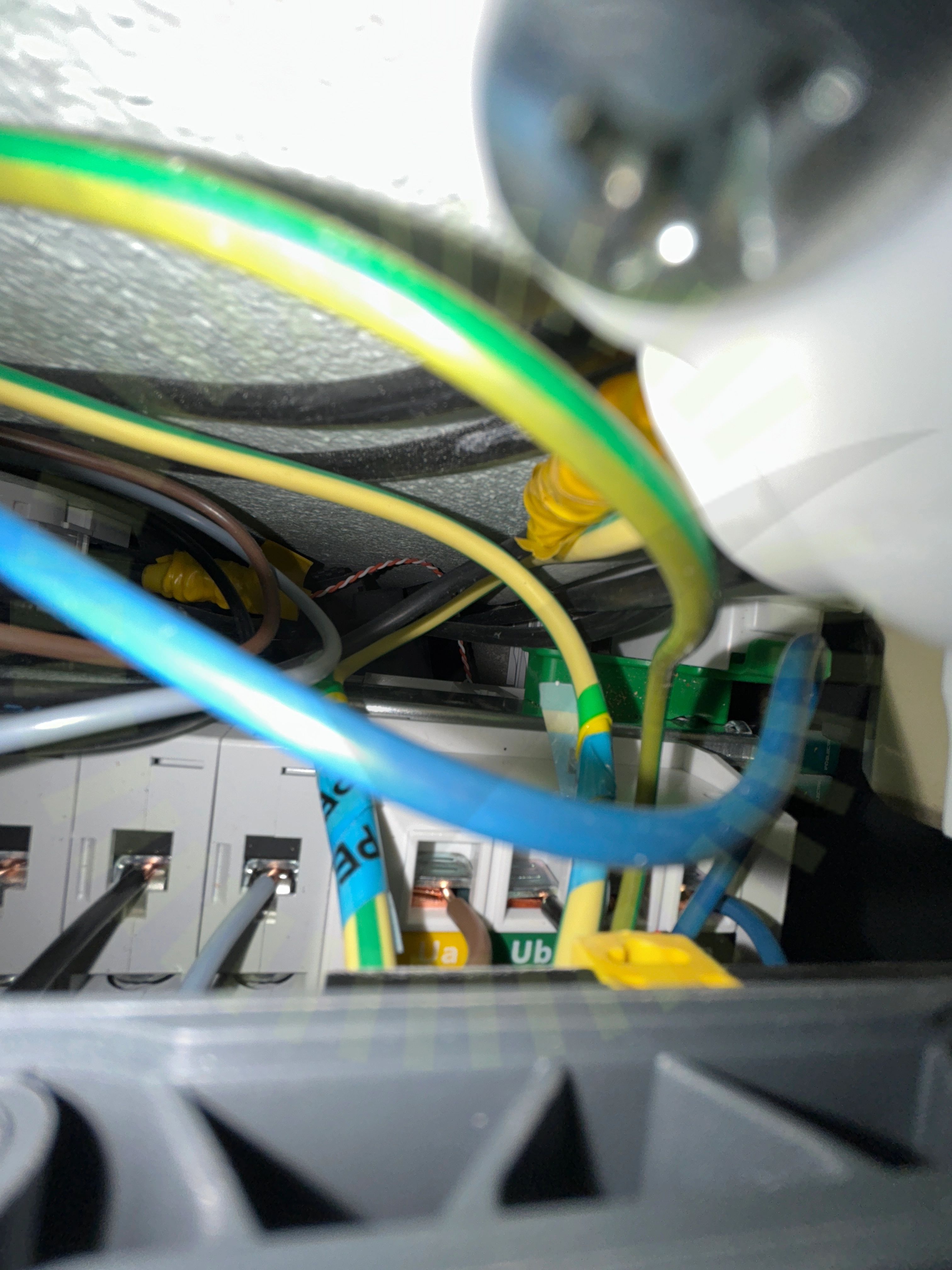

3.1 Jordning av chassi
Inte godkänd
Växelriktarens jordledare är märkt som PEN-ledare.
SS 436 40 00 (514.3)
Godkända kontrollpunkter
30/35
AC anslutning växelriktare
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Max Ström
Dubbel matning
Enkelisolerade ledare
Huvudsäkring
Identifiering
Infästning
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Säkringsdimension
Tillgänglighet
Utrymme
Väderbeständigt material
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
4/35
DC Max Spänning
DC Min Spänning
Genomföringar
Strängdesign
