Institutet för Solenergikvalitet

Besiktningsrapport

8.4
x

Installation genom

Sesol

Datum

13 maj 2025

Ort

Lessebo, Kronobergs län
Fastsäkring av produkt
Skenornas infästning
Skenskarvar
89% godkända11% ej godkända

Om installationen

PanelerLongi LR5-66HPH
MontagesystemNordmount Panntak: Råspont
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörCHINT: Huawei DTSU666 (med CT)
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Batteri

Anmärkningar

1/14
Fastsäkring av produkt

2.1 Fastsäkring av produkt

Inte godkänd

Golvinfästning är inte utförd. Alla batteripack måste då fästas i väggen. Infästningar saknas för det nedre batteripacket.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 73

Godkända kontrollpunkter

13/14
Avstånd till växelriktareBatteri PEBatterikåporDC anslutningNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd

Smartmätare

Godkända kontrollpunkter

6/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Longi LR5-66HPH

Anmärkningar

1/17
Kontaktdon

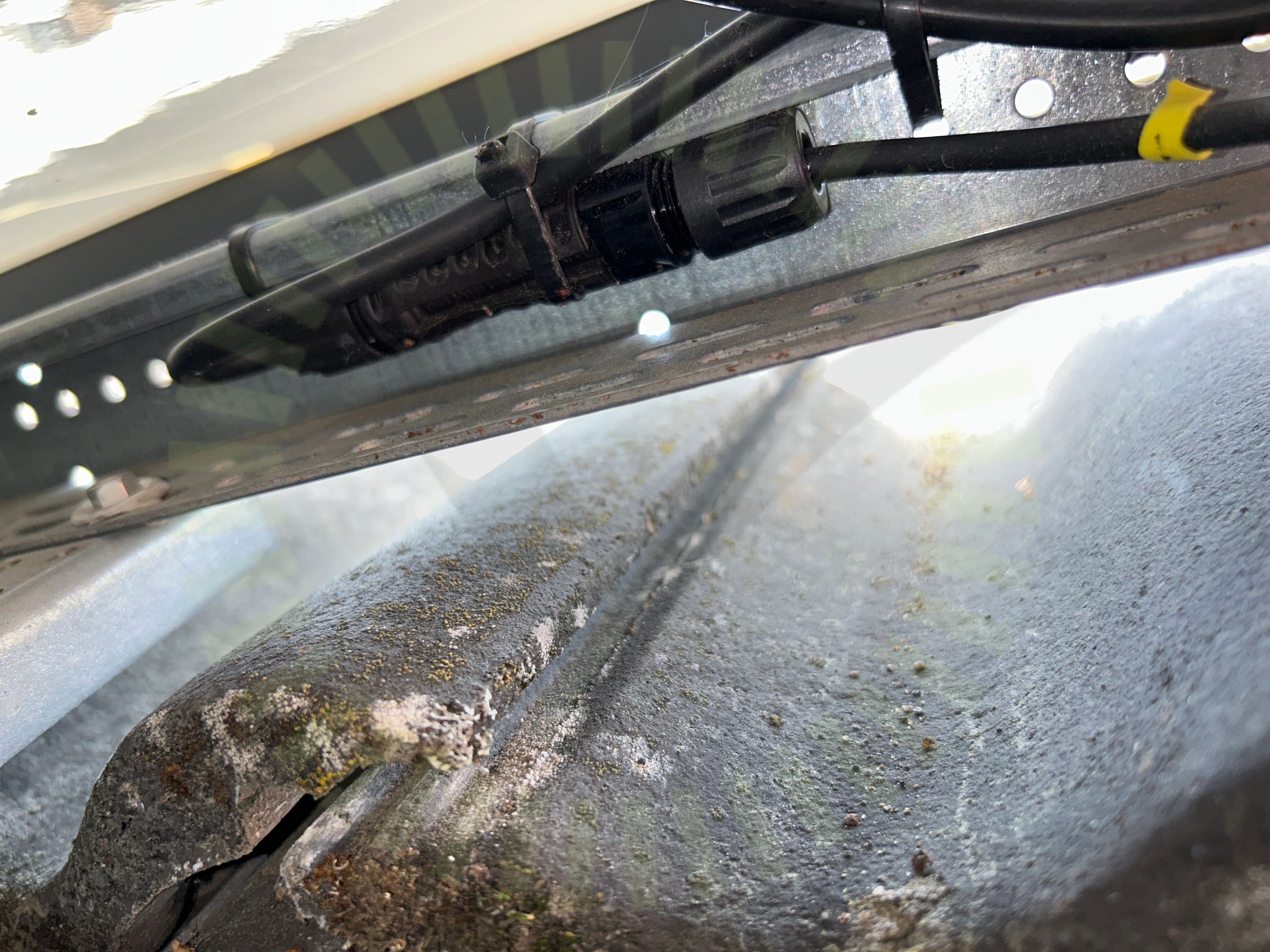

5.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.

Godkända kontrollpunkter

16/17
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggningSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Nordmount Panntak: Råspont

Anmärkningar

7/24
Råspontsinfästning metod 1

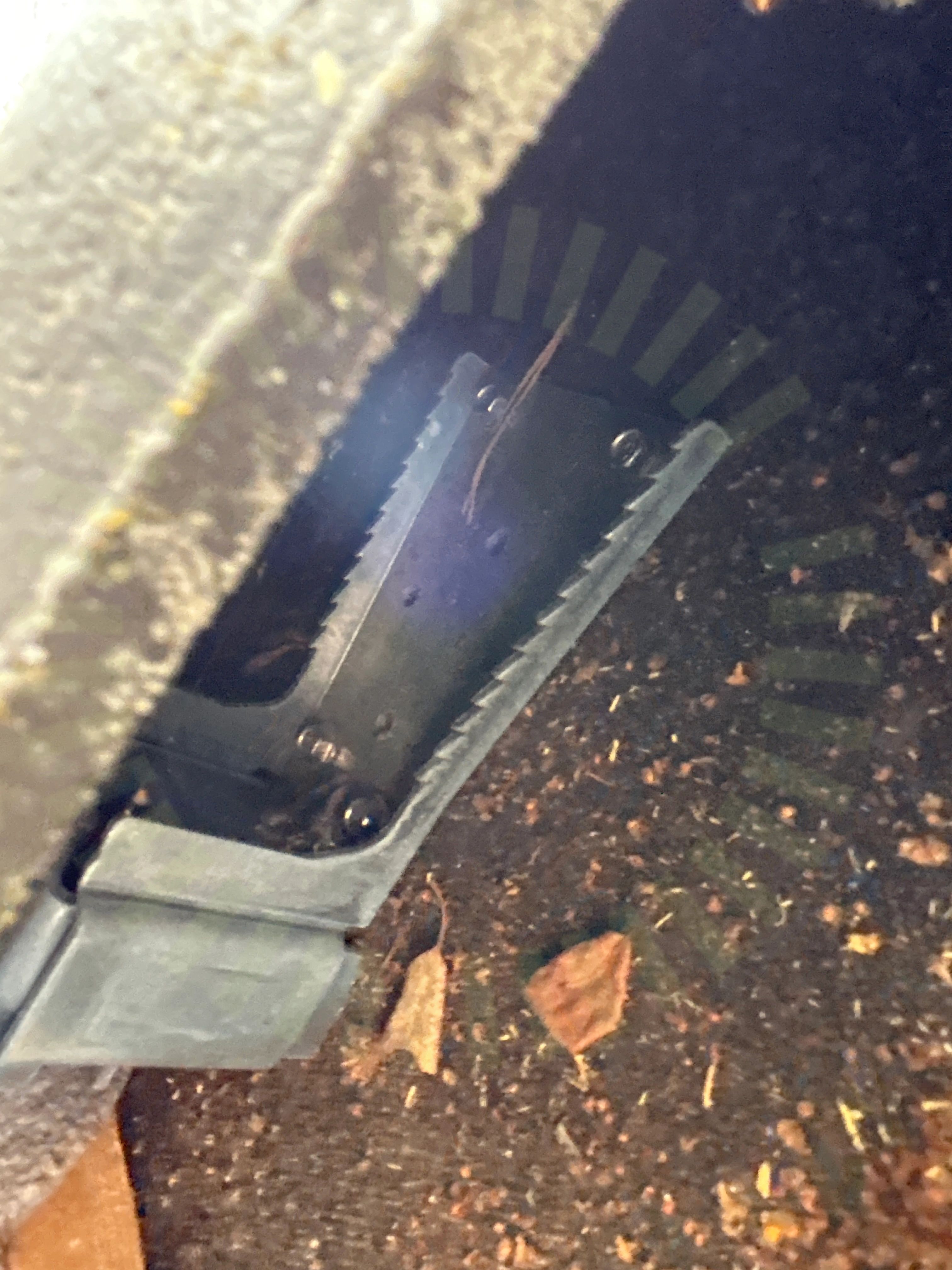

6.1 Råspontsinfästning metod 1

Inte godkänd

Takkroken är infäst med för få skruv.

NM: Tegel | Råspont, Version 1, 20230309, Sida 2
Takgenomföring

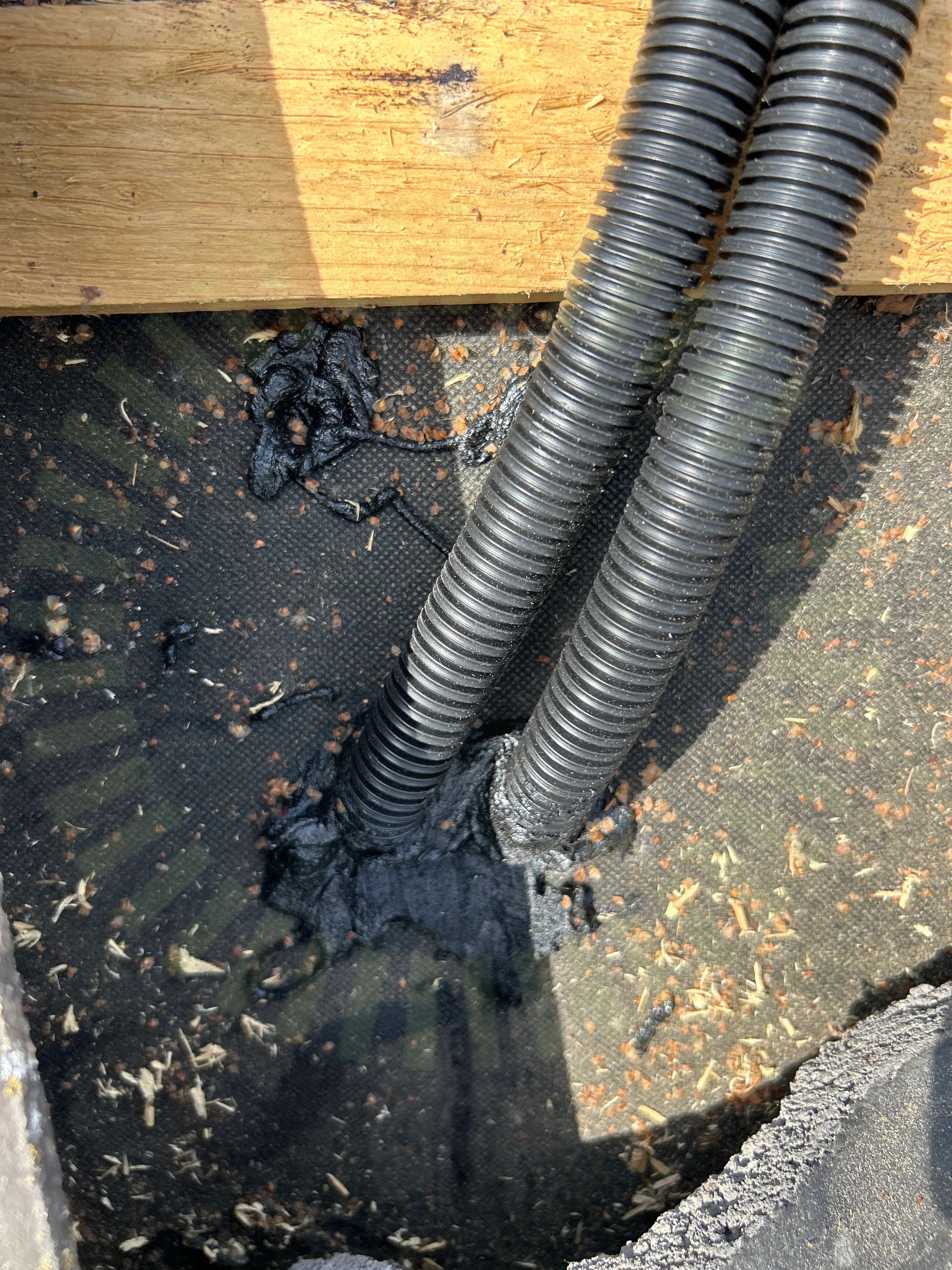

6.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Ändklämmor

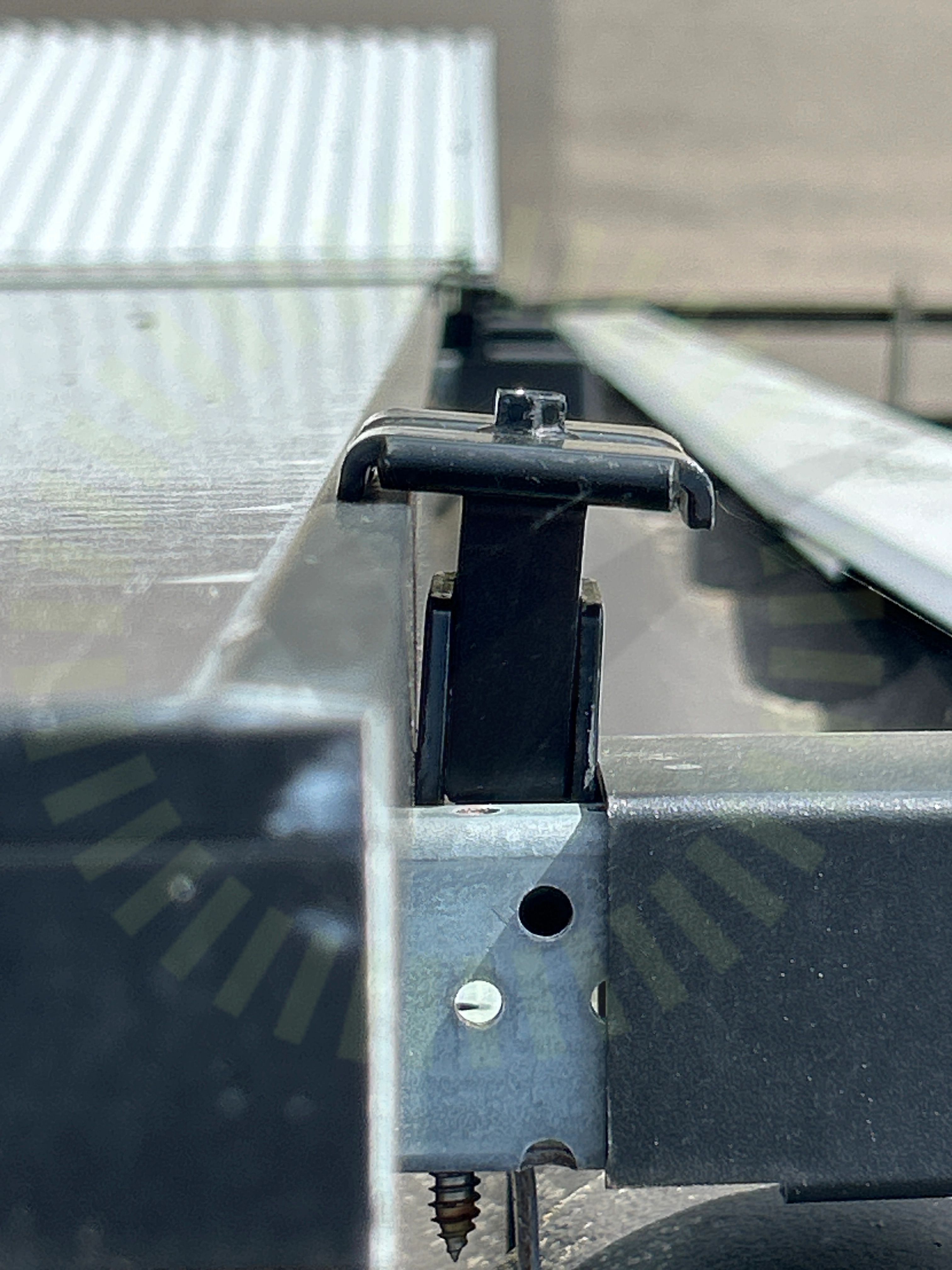

6.3 Ändklämmor

Inte godkänd

Ändklämma är inte korrekt monterad. Klämmans "rygg" ska ligga emot panelram.

Tillverkarens anvisningar
Skenornas infästning

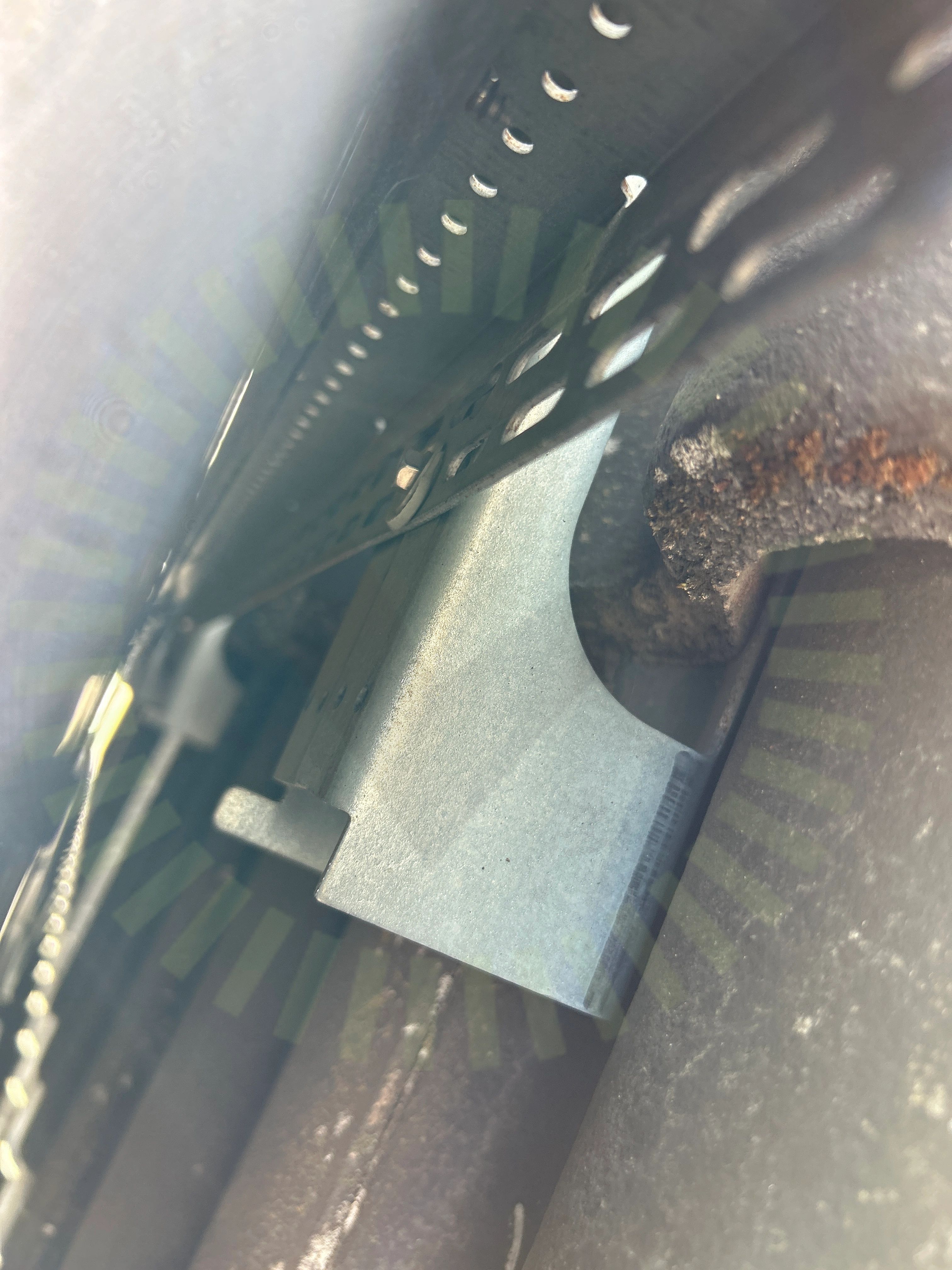

6.4 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

NM: Tegel | Råspont, Version 1, 20230309, Sida 4
Skenskarvar

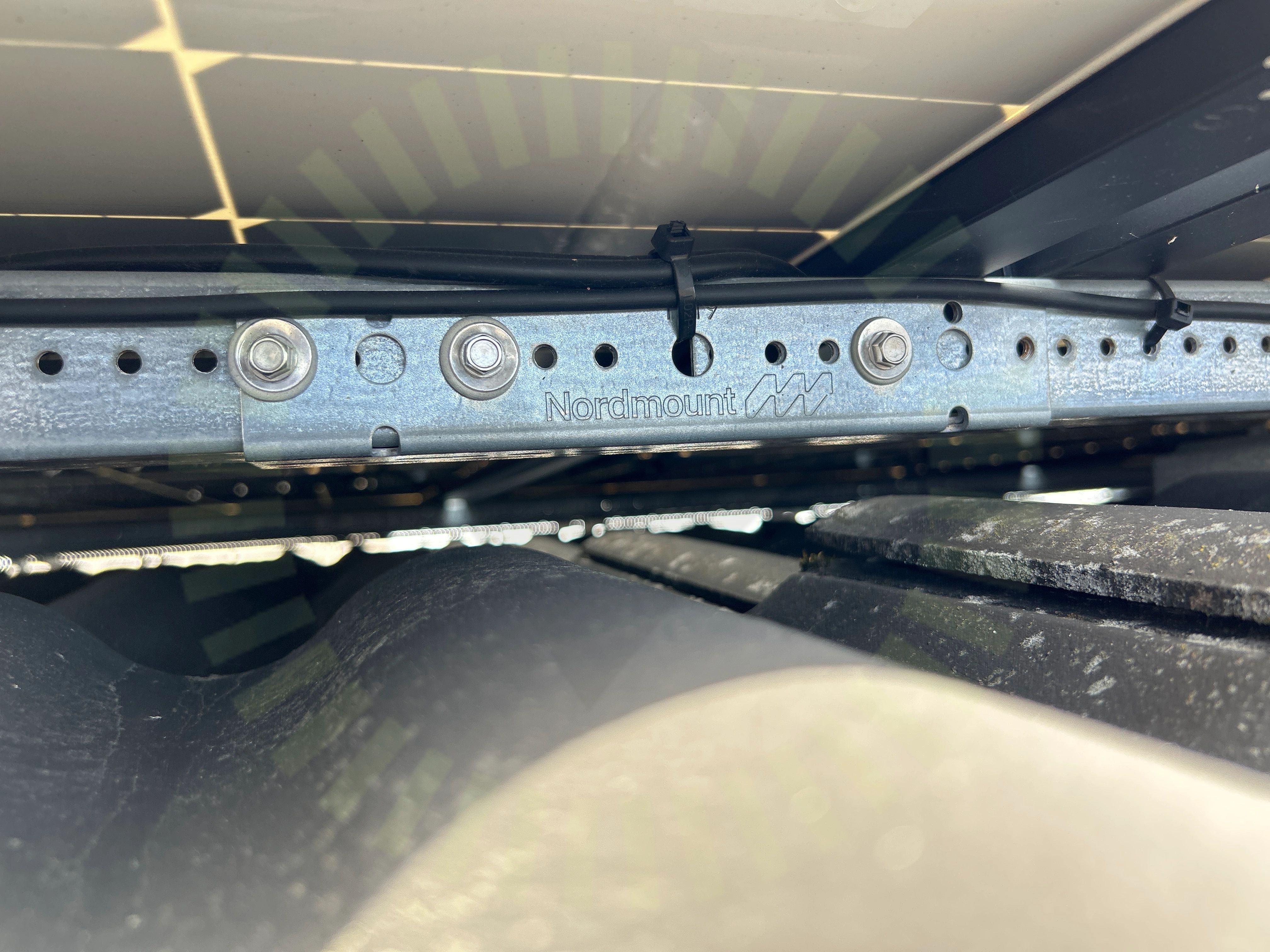

6.5 Skenskarvar

Inte godkänd

För få plåtskruv har använts till skenskarv.

NM: Tegel | Råspont, Version 1, 20230309, Sida 4

6.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

6.7 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

16/24
Använd skruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLiggande skenorMittklämmorSkadorSkenans utstick för klämmaSkenornas överhängSäkerhetsavståndUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

1/24
Råspontens tjocklek (mm)

Undercentral

Anmärkningar

1/6
PEN-ledare

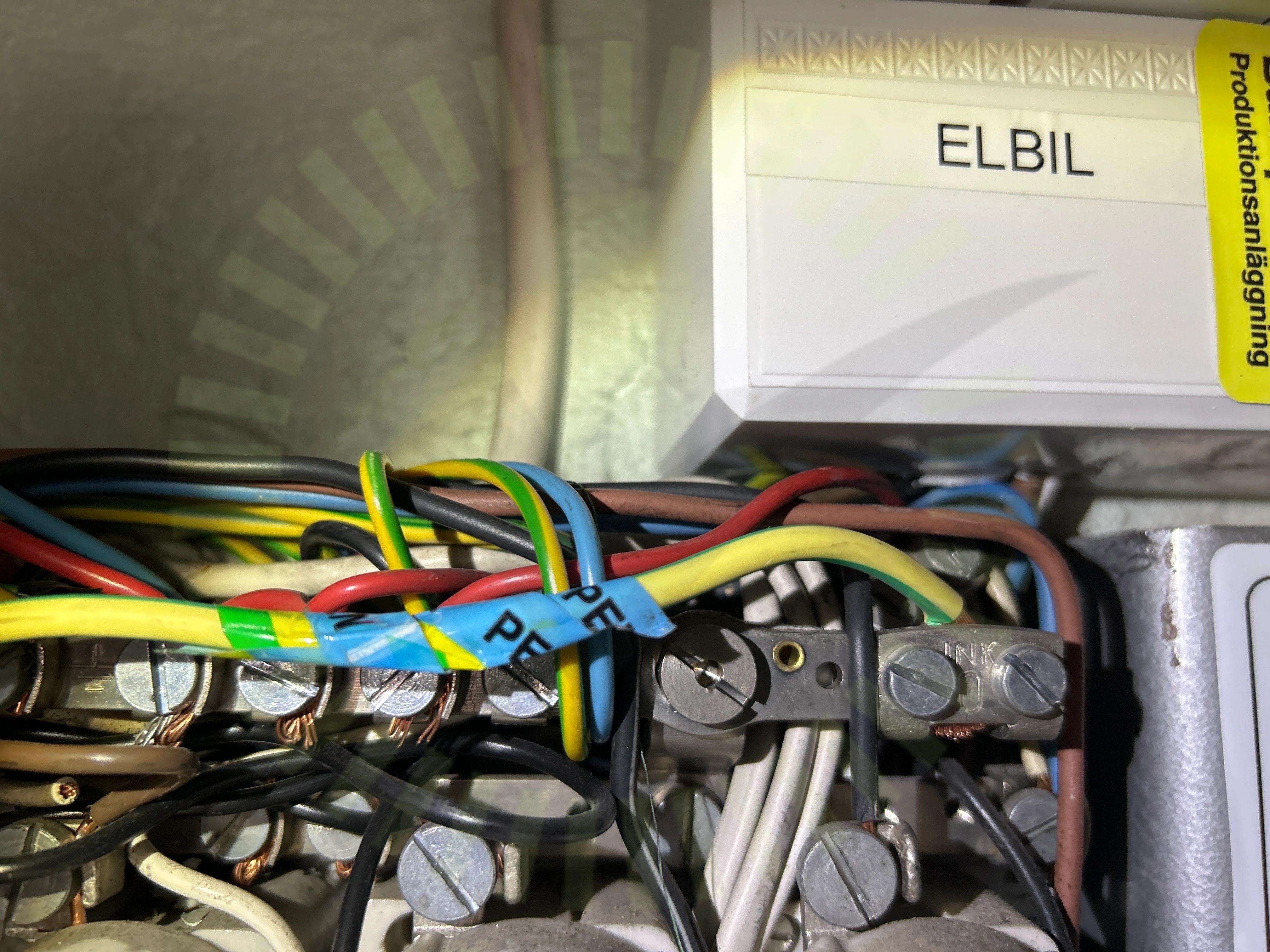

7.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6
InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4
Varning för likspänning

8.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

1/35
Jordning av chassi

9.1 Jordning av chassi

Inte godkänd

Växelriktarens jordledare är märkt som PEN-ledare.

SS 436 40 00 (514.3)

Godkända kontrollpunkter

30/35
AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max StrömDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

4/35
DC Max SpänningDC Min SpänningGenomföringarSträngdesign
