Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

1KOMMA5°

Datum

7 september 2023

Ort

Strängnäs, Södermanlands län
DC Kontakter
AC Kablage förläggning
DC Kablage förläggning
87% godkända13% ej godkända

Om installationen

VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

1/8
Avstånd

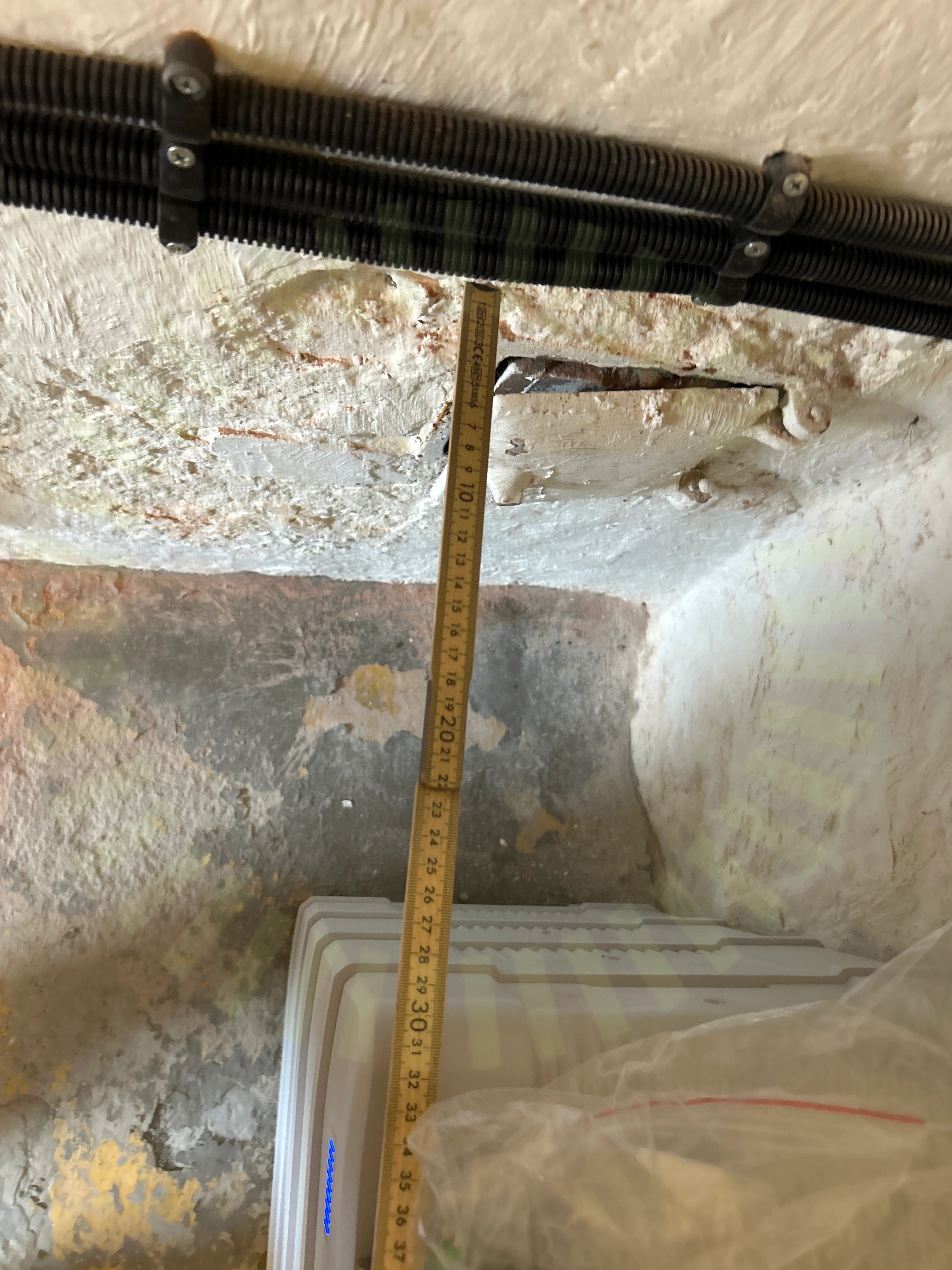

1.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.

Godkända kontrollpunkter

7/8
InfästningKommunikationLockMiljökravPESkadorVinkel

Varselmärkning

Anmärkningar

1/5

2.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

4/5
Missvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/34
Avstånd närliggande objekt

3.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
AC Kablage förläggning

3.2 AC Kablage förläggning

Inte godkänd

AC kablage är inte lämpligt uppfäst.

DC Kablage förläggning

3.3 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

DC Kontakter

3.4 DC Kontakter

Inte godkänd

Kontakter är inte monterade enligt tillverkarens anvisningar. Förskruvning ska inte bottnas.

Stäubli MA231. Sida 10.

Godkända kontrollpunkter

28/34
AC Anslutning VäxelriktareAC BöjradieBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC Max SpänningDC Max StrömDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/34
DC Min SpänningSträngdesign
