Institutet för Solenergikvalitet

Besiktningsrapport

7.3
x

Installation genom

1KOMMA5°

Datum

7 september 2023

Ort

Strängnäs, Södermanlands län
Fästens placering
Kopplingslåda
DC Kontakter
80% godkända20% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V
MontagesystemK2 SingleRail med MAFI infästning
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörUndercentral
TillbehörSmartmätare: CHINT DTSU666
TillbehörSäkerhetsbrytare AC
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/4
Kontrollplan

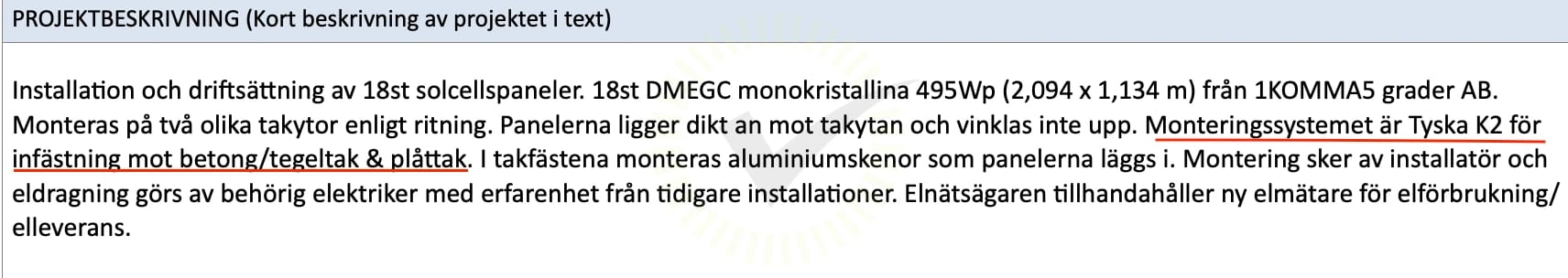

1.1 Kontrollplan

Inte godkänd

Projektbeskrivningen i kontrollplan stämmer inte med verkligheten. Installationen är utförd med med blandade montagesystem, K2 och MAFI.

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/4
Avtal

Batteri

Anmärkningar

1/8
Avstånd

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.

Godkända kontrollpunkter

7/8
InfästningKommunikationLockMiljökravPESkadorVinkel

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

3/16
Fästens placering

4.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.
Panelkablagets böjradie

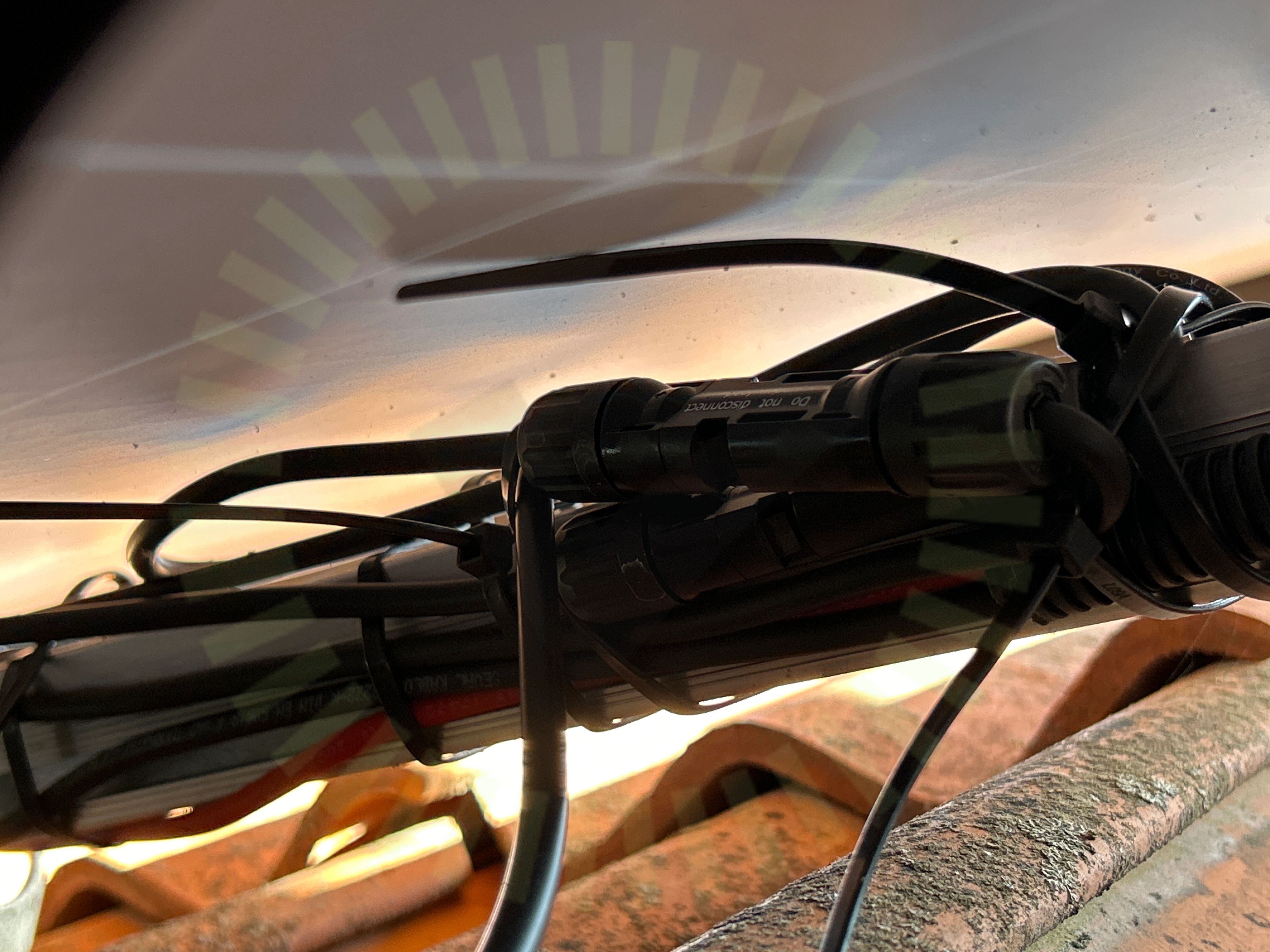

4.2 Panelkablagets böjradie

Inte godkänd

Kablagets böjradie är för skarp.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7
Kopplingslåda

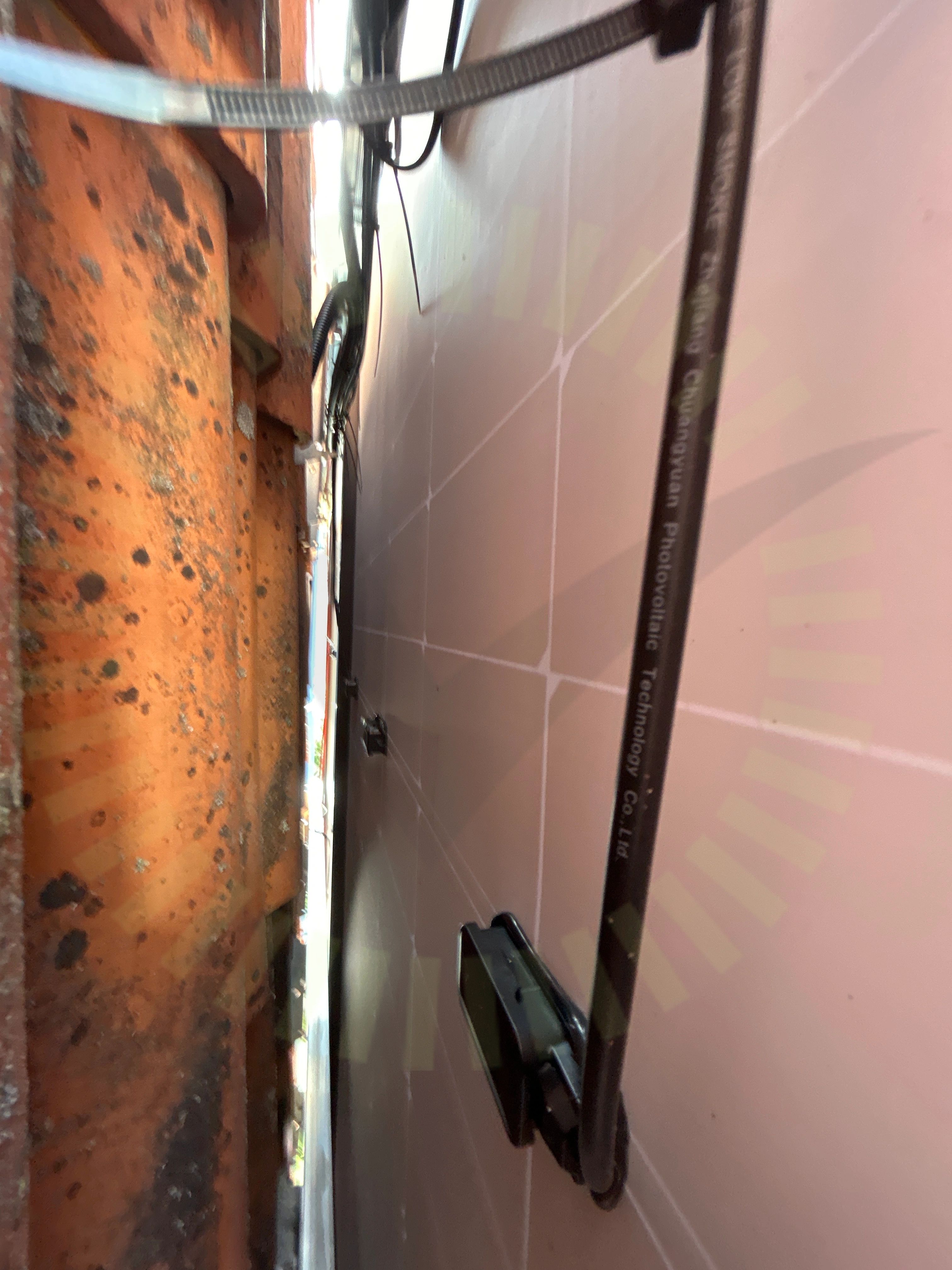

4.3 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

Godkända kontrollpunkter

13/16
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, K2 SingleRail med MAFI infästning

Anmärkningar

7/17

5.1 Heavy Brackets

Inte godkänd

Två system är blandade. Det finns inget underlag på var eller om Heavy Brackets behövs.

Kabeluppfästning

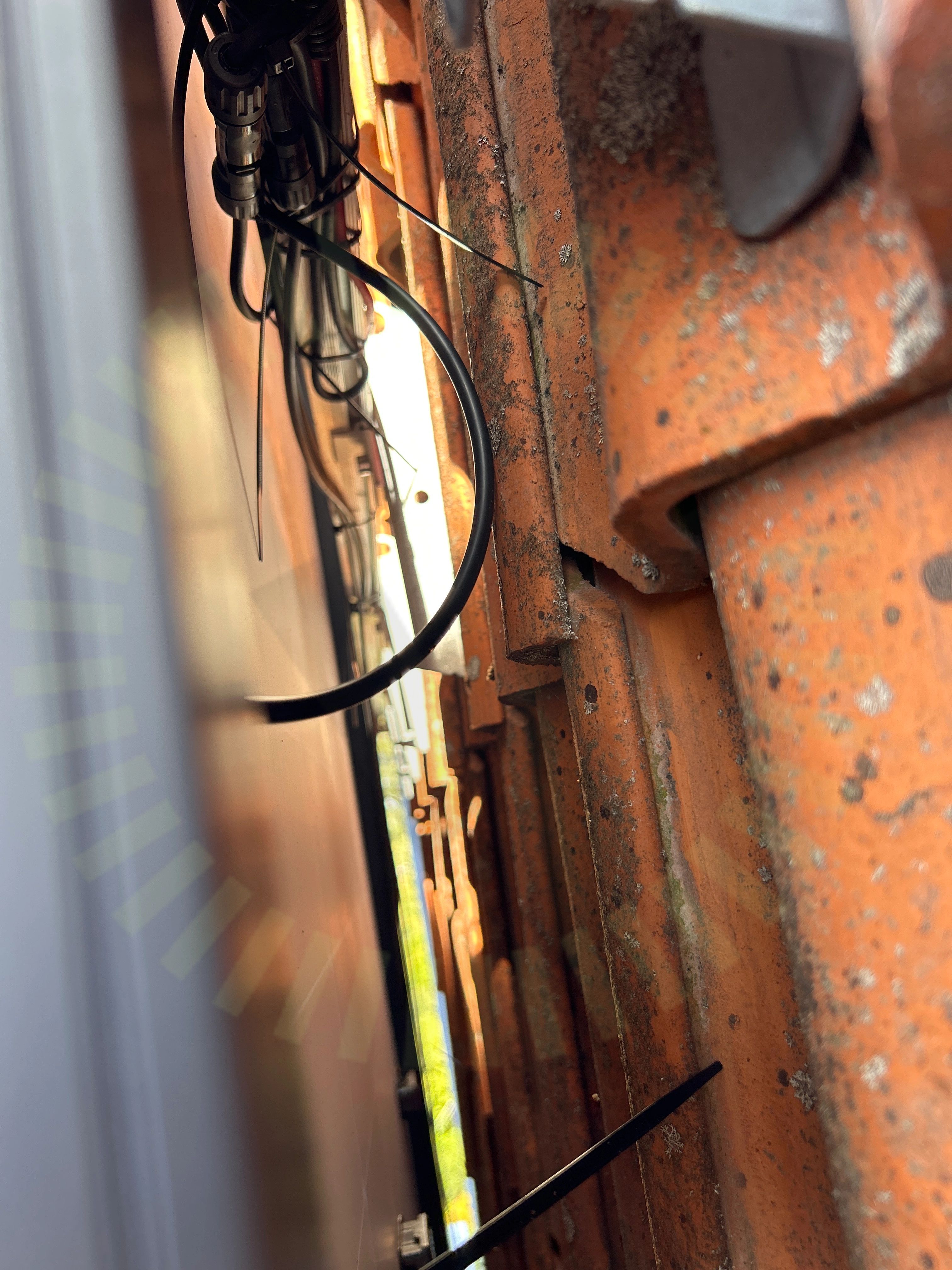

5.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

Läktinfästning

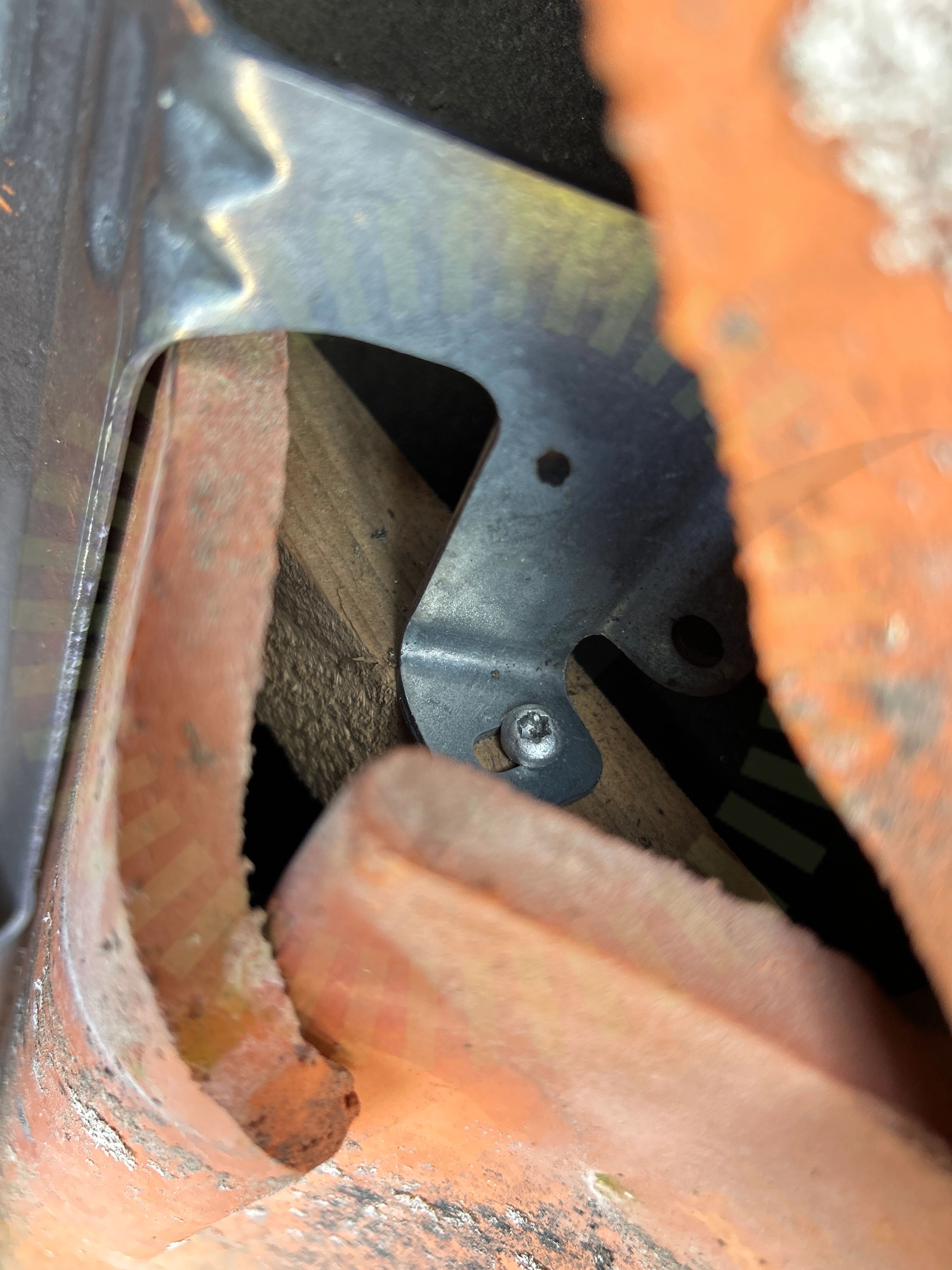

5.3 Läktinfästning

Inte godkänd

Skruvar som är använda är inte de angivna av tillverkaren.

Mounting Description MAFI Solar, Sida 3/7, 2022

5.4 Skenornas infästning

Inte godkänd

Två olika montagesystem är blandade. Tillverkare tillåter inte att systemen blandas och en korrekt infästning mellan de båda systemen saknas.

5.5 Skenornas överhäng

Inte godkänd

Två olika montagesystem är blandade. Ena tillverkaren tillåter inte att systemen blandas och en korrekt lastberäkning med överhäng går inte att ta fram från tillverkarna.

5.6 Snö- och Vindlastberäkning

Inte godkänd

Installationen är utförd med blandade montagesystem. En korrekt lastberäkning går inte att få fram från tillverkarna.

Tillverkarens montageanvisningar

5.7 Takkrokarnas CC

Inte godkänd

Två montagesystem är blandade. Underlag för att kontrollera krokarnas korrekta avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

10/17
DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorMittklämmorPlaceringSkadorTakgenomföringUnderbyggnadVäderbeständigt materialÄndklämmor

Undercentral

Anmärkningar

1/6

6.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

5/6
BöjradieInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

4/5
Missvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/35
Avstånd närliggande objekt

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
AC Kablage förläggning

8.2 AC Kablage förläggning

Inte godkänd

AC kablage är inte lämpligt uppfäst.

DC Kablage förläggning

8.3 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

DC Kontakter

8.4 DC Kontakter

Inte godkänd

Kontakter är inte monterade enligt tillverkarens anvisningar. Förskruvning ska inte bottnas.

Stäubli MA231. Sida 10.

Godkända kontrollpunkter

29/35
AC Anslutning VäxelriktareAC BöjradieBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC Max SpänningDC Max StrömDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantSmartmätareStress på kontakterSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/35
DC Min SpänningSträngdesign
