Besiktningsrapport

8.3

Installation genom

Solkraft EMK

Datum

1 juni 2023

Ort

Limhamn, Skåne län

Jordning av chassi

Skenornas överhäng

Skenskarvar

+ 5

84% godkända16% ej godkända

Om installationen

PanelerLongi: LR5-54HIH 395~415M

MontagesystemSchletter skena med CWL tätskiktsplatta

VäxelriktareGroWatt: MID10-12KTL3-X

Installerad av Solkraft EMK som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

GroWatt: MID10-12KTL3-X

Anmärkningar

6/40

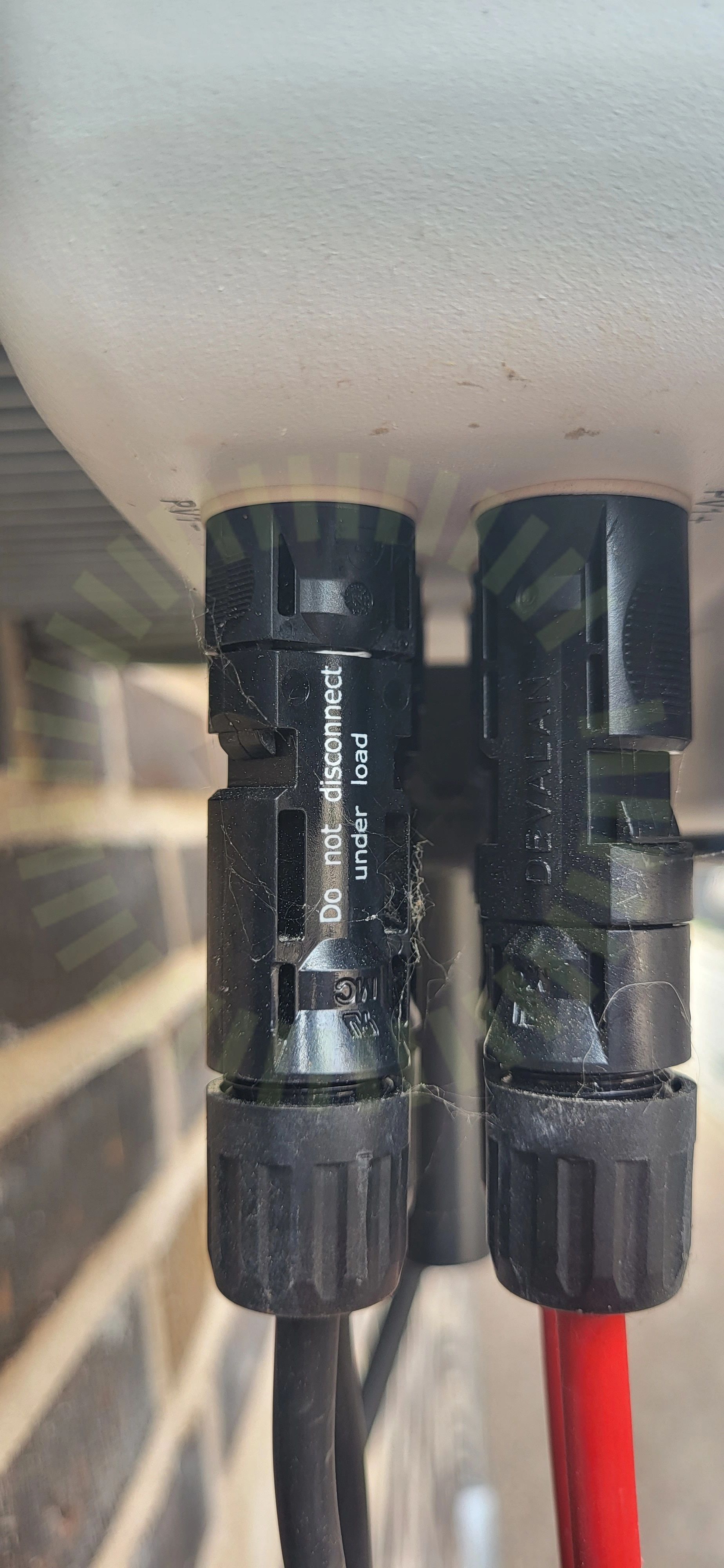

1.1 DC Kontakter anslutning

Inte godkänd

Fel kontakter använda , growatt har egna som följer med växelriktaren.

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

1.4 Strängdesign

Inte godkänd

Strängschema saknas.

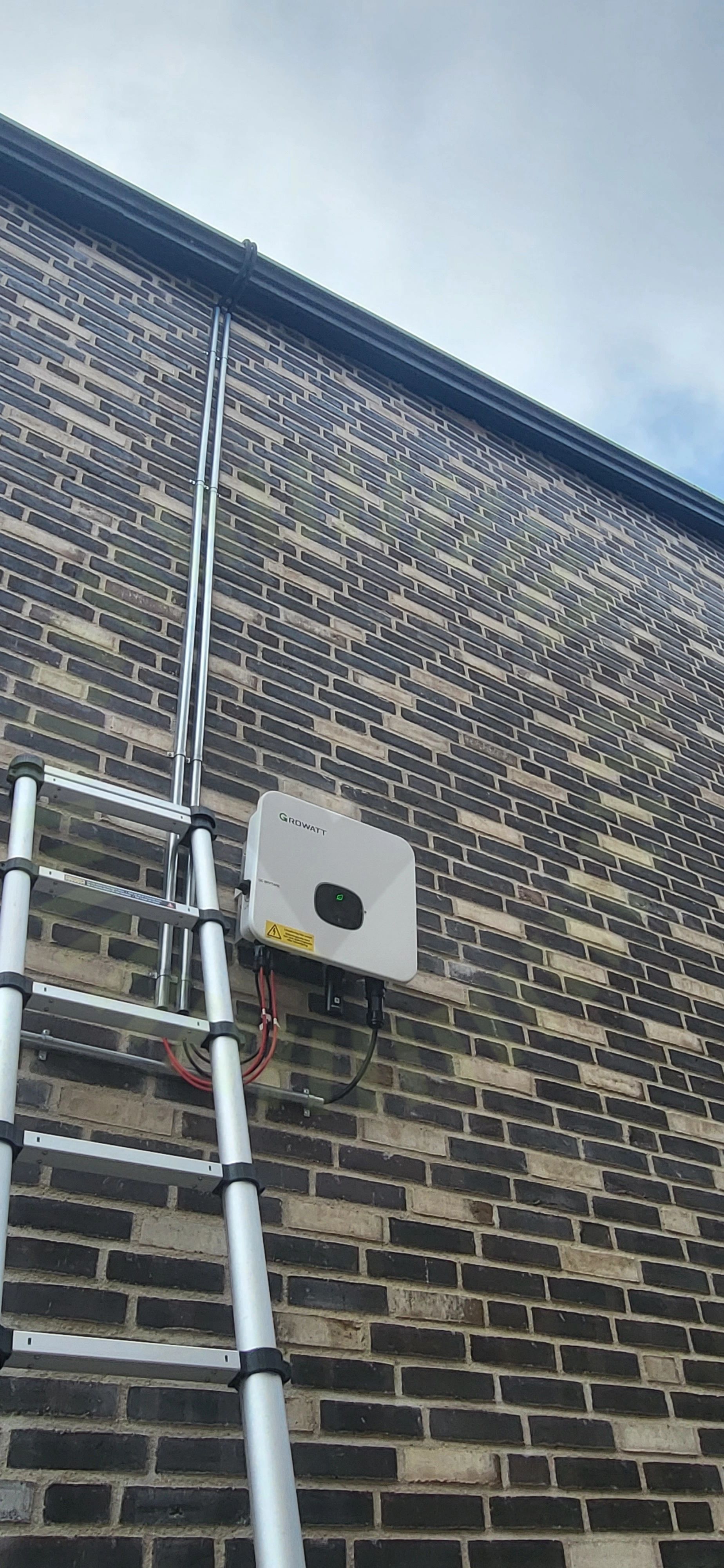

1.5 Väderskydd

Rekommendation

Tillverkaren rekommenderar inte att växelriktaren placeras utan väderskydd.

MID 10-25KTL3-X User Manual EN 202206, Sida 9

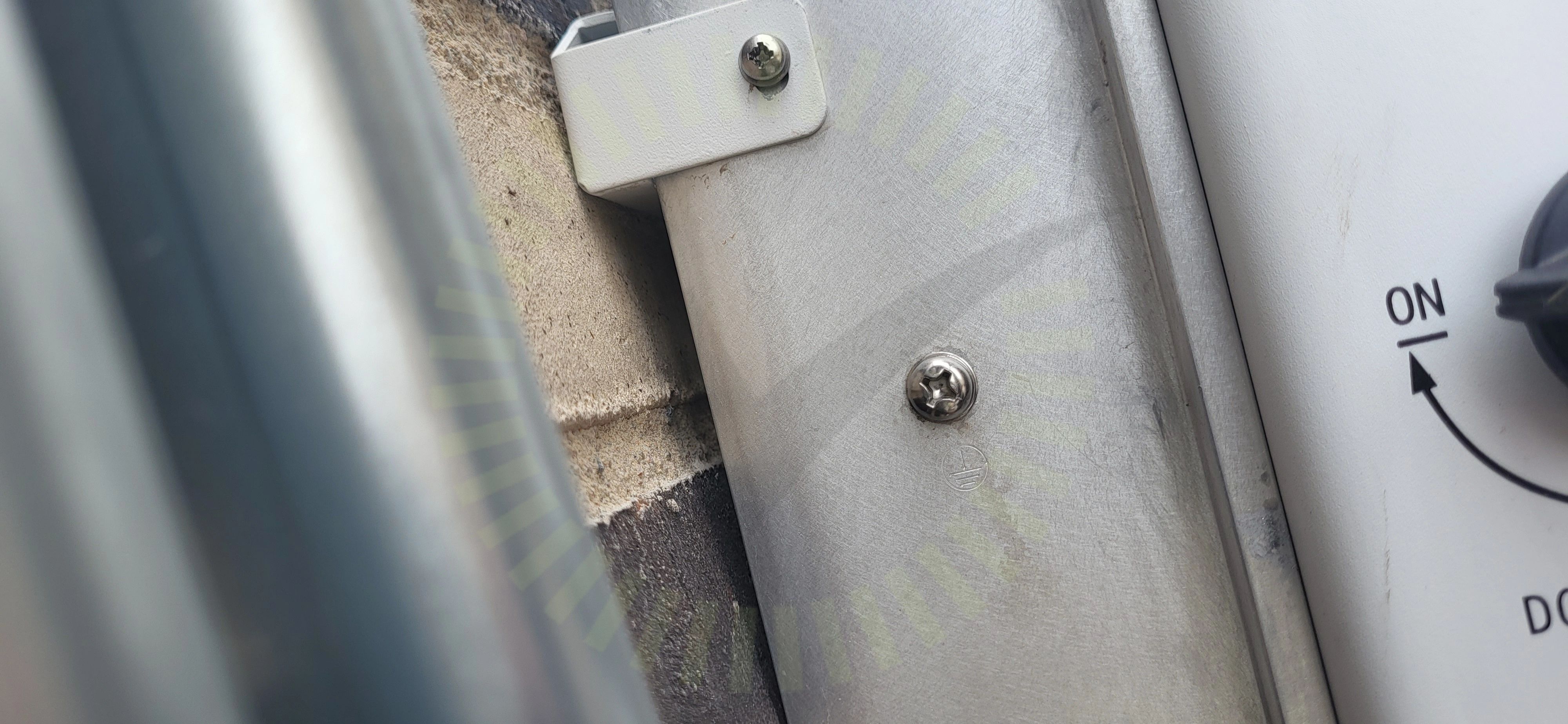

1.6 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

MID 10-25KTL3-X User Manual EN 202206, Sida 13

Godkända kontrollpunkter

34/40

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVäderbeständigt materialVentilationVäxelriktarens IP klassning

Longi: LR5-54HIH 395~415M

Anmärkningar

1/15

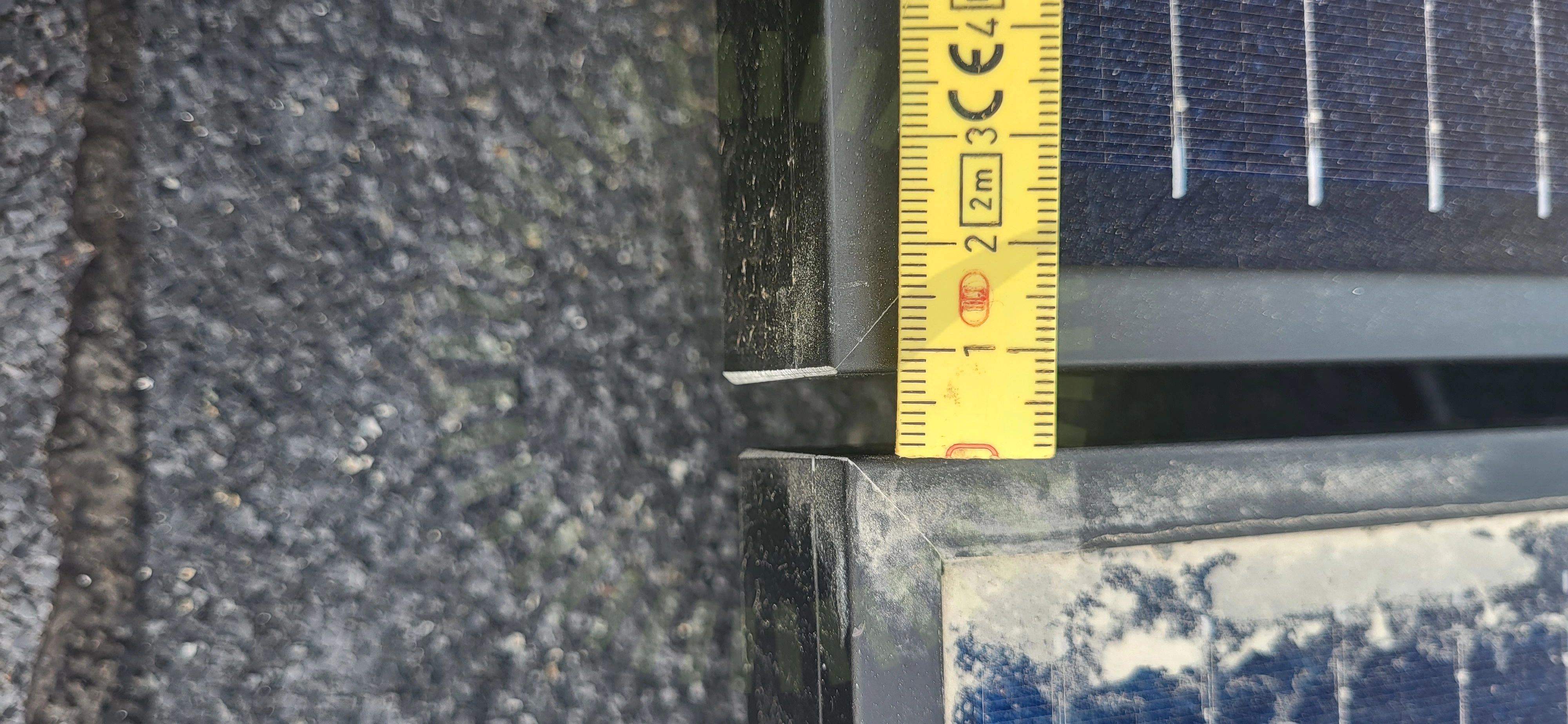

2.1 Mellanrum

Inte godkänd

Paneler är inte separerade tillräckligt.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

Godkända kontrollpunkter

14/15

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslådaPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Schletter skena med CWL tätskiktsplatta

Anmärkningar

6/22

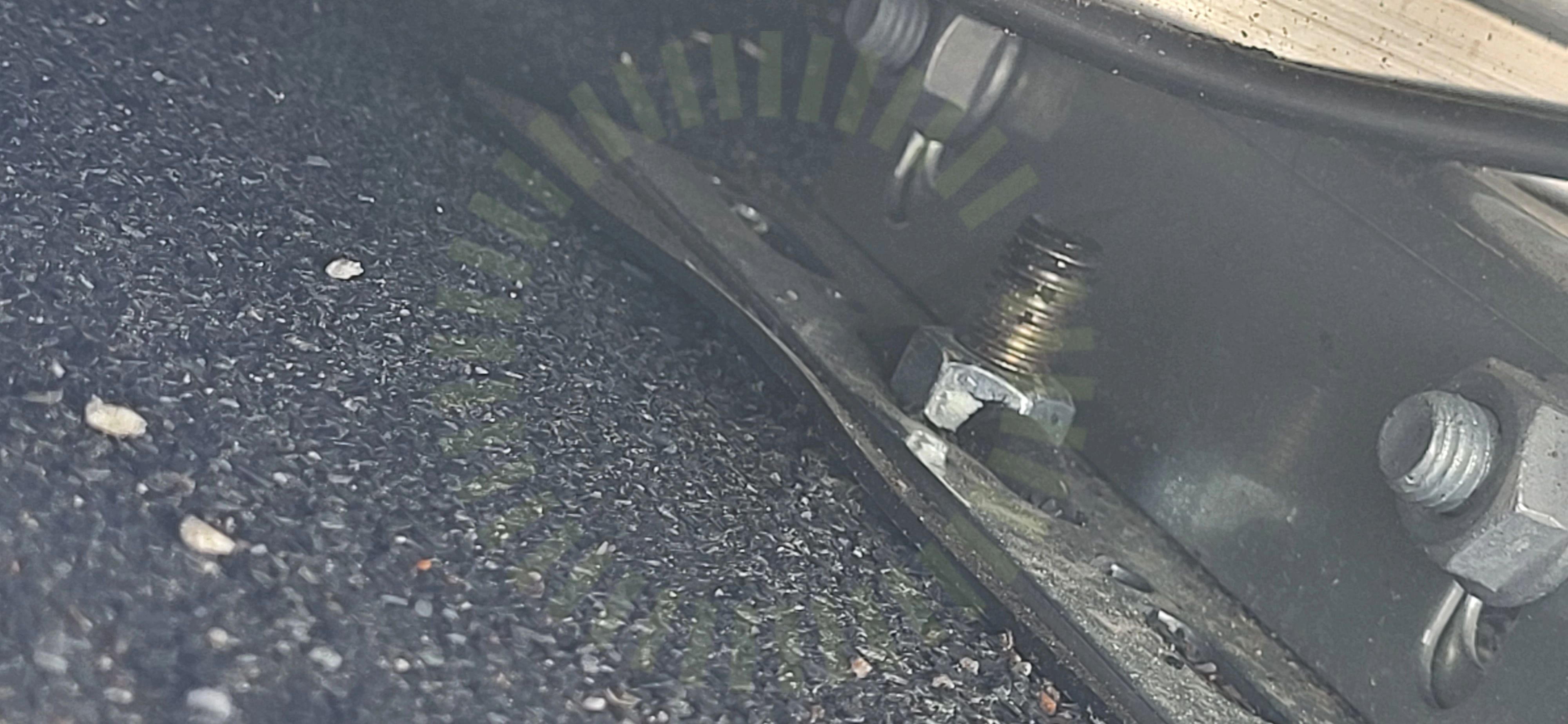

3.1 EPDM

Inte godkänd

Bricka saknas vid infästning.

Tillverkarens anvisningar

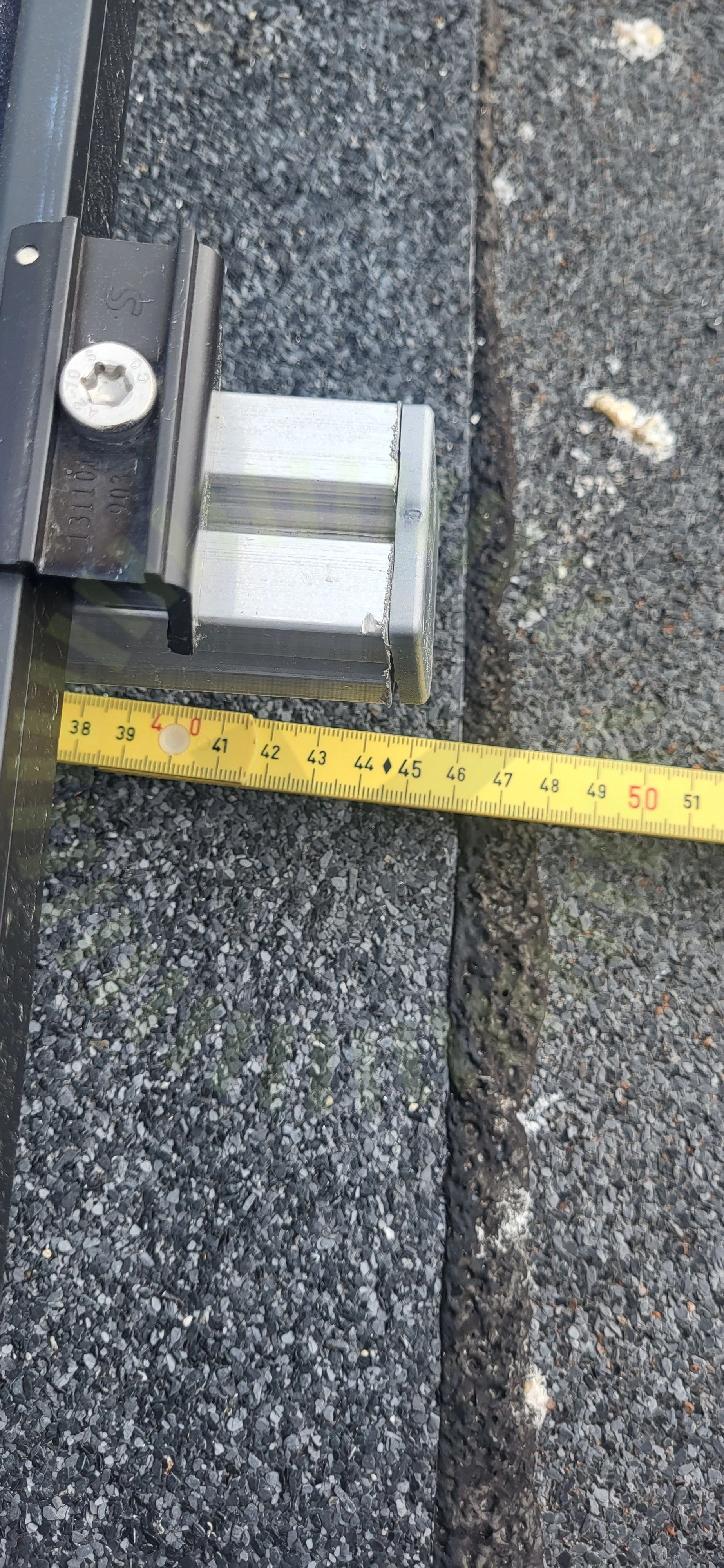

3.2 Skenornas överhäng

Inte godkänd

Vind och lastberäkning saknas. Uppmätt mått 450mm.

Snö- och vindlastberäkning

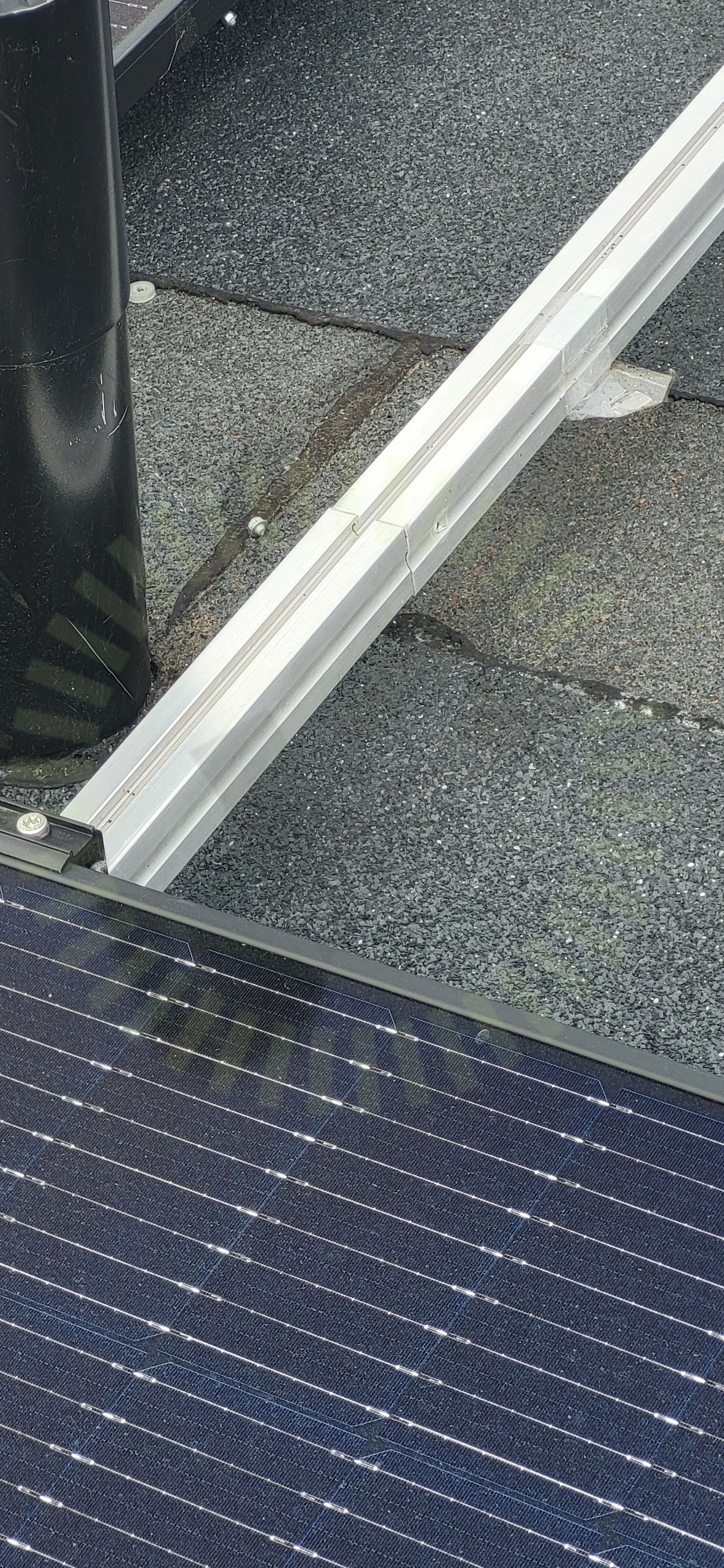

3.3 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

3.4 Snö- och Vindlastberäkning

Inte godkänd

Vind och lastberäkning saknas för projektet.

Tillverkarens montageanvisningar

3.5 Tätskiktsplattor CC mått

Inte godkänd

Lastberäkning saknas. Uppmätt mått 1200mm.

Tillverkarens anvisningar

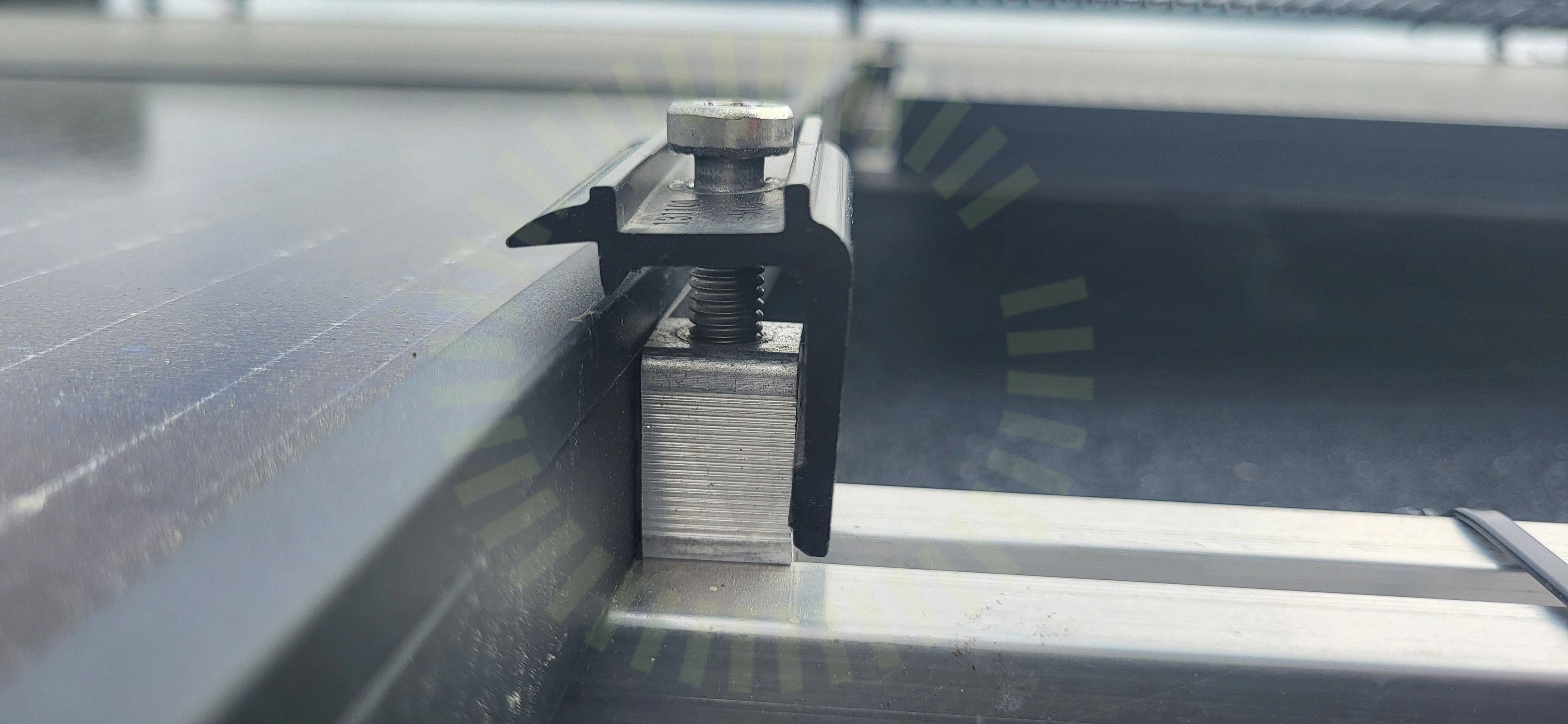

3.6 Ändklämmor

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar. Slutfäste är ej skruvat.

Godkända kontrollpunkter

15/22

Använd skruv för klämmaFrämmande materialKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkyddSvetsning takpappTätskiktsplattor InfästningVäderbeständigt material

Ej tillgängligt vid besiktning

1/22

Tätskiktsplattor: Använda tätskiktsduk

Tak 1, Schletter skena med CWL tätskiktsplatta

Anmärkningar

1/1

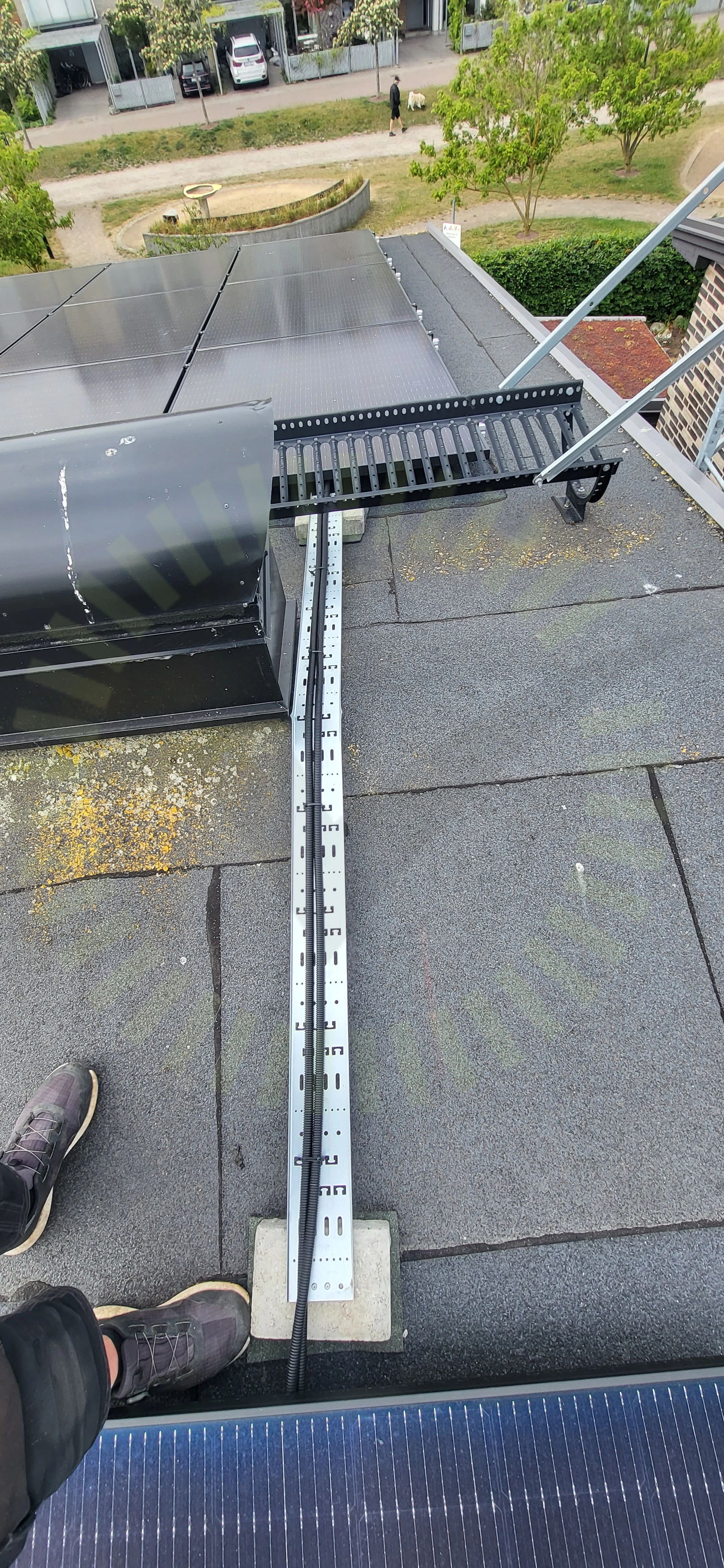

4.1 Kanalisation

Inte godkänd

Kanalisation är ej fastsatt ordentligt på tak.

Branchstandard.
