Besiktningsrapport

9.0

Installation av

Sesol

Datum

12 maj 2023

Ort

Bergshamra, Stockholms län

Skenskarvar

Skenornas infästning

AC kablage skarp kant

+ 8

83% godkända

18% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB 390-410M

Montagesystem

Weland Stål: Läktfästen

Växelriktare

Huawei: SUN2000 (12-20KTL)-M2

Tillbehör

Säkerhetsbrytare AC

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (6)Tak 1, Longi: LR5-54HPB 390-410M (15)Tak 1, Weland Stål: Läktfästen (26)Varselmärkning (5)Växelriktare (37)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

4/15

3.1 Förläggning DC kontakter

Inte godkänd

DC kontakter ligger inte skyddade mot direkt solljus.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

3.2 Kontakter

Inte godkänd

Buntband får inte placeras över kontakternas hölje.

MA711 (se_en) Monteringsanvisningar, Sida 4

3.3 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

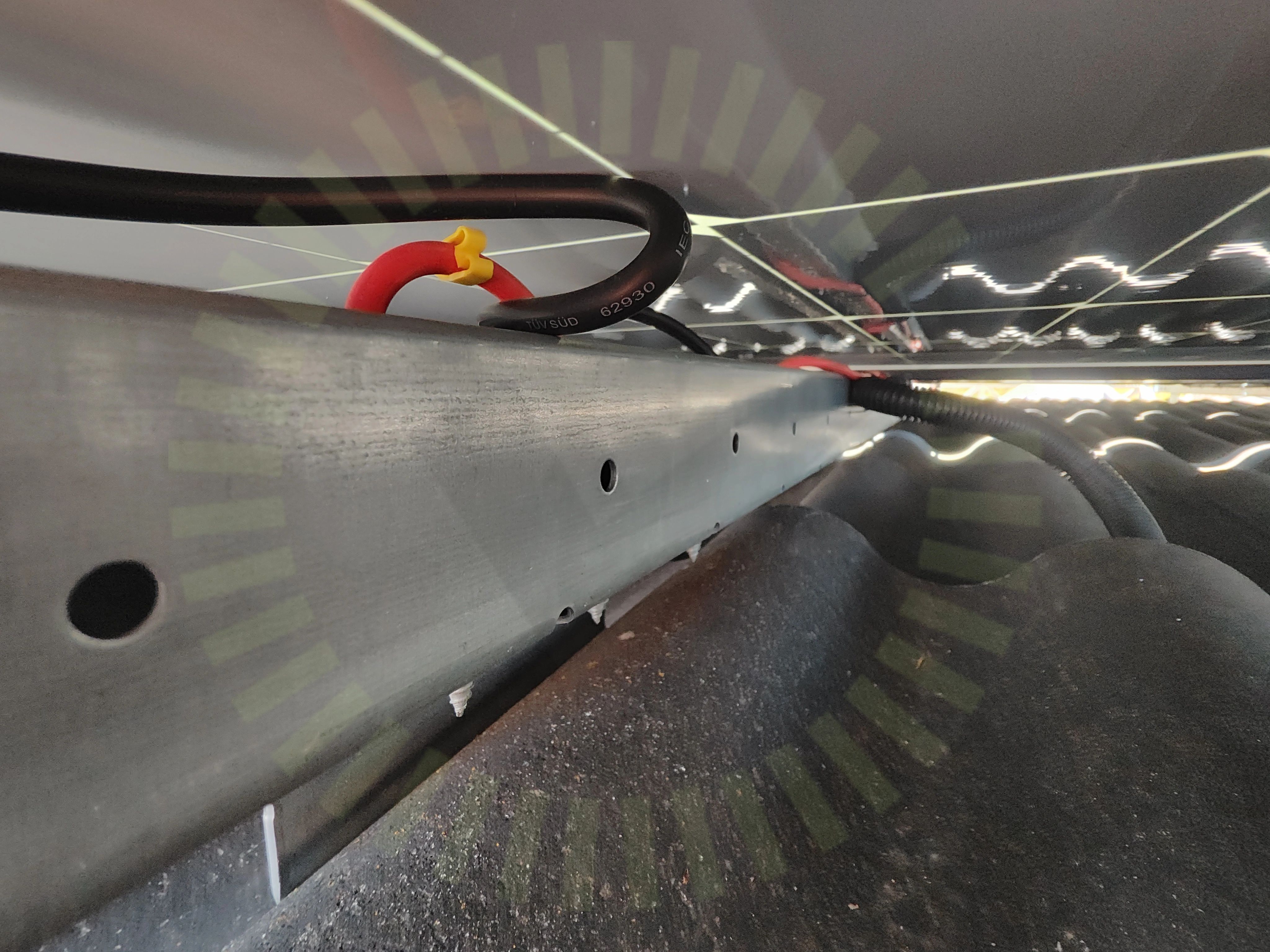

3.4 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

11/15

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Mellanrum

Punktbelastning

Skugga

Spänningar i ram

Strängförläggning

Överlappning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

5/22

4.1 Klämmor rätt förläggning

Inte godkänd

Fästen lägger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

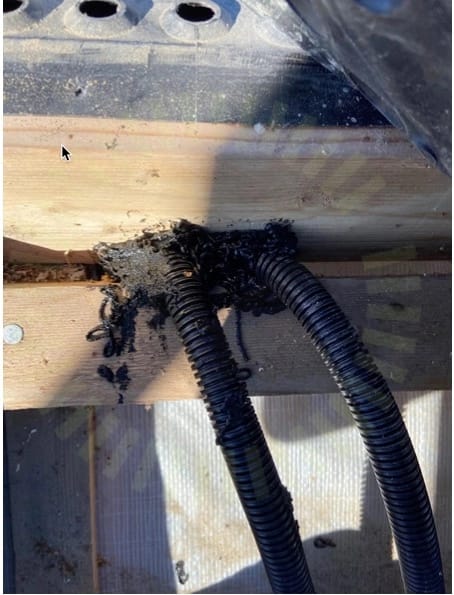

4.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

4.3 Skenornas infästning

Inte godkänd

Fel antal skruvar i skeninfästning.

MA5104. Sid 1 (1) | Version 4 - 221101

4.4 Skenskarvar

Inte godkänd

Skruvar saknas för skenskarv.

MA5104. Sid 1 (1) | Version 4 - 221101

4.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen är ej komplett.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

17/22

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeluppfästning

Läktinfästning

Mittklämma skruv

Mittklämmor

Placering

Skador

Skenornas överhäng

Takkrokarnas CC

Tvådelad Takkrok

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Varselmärkning

Anmärkningar

2/5

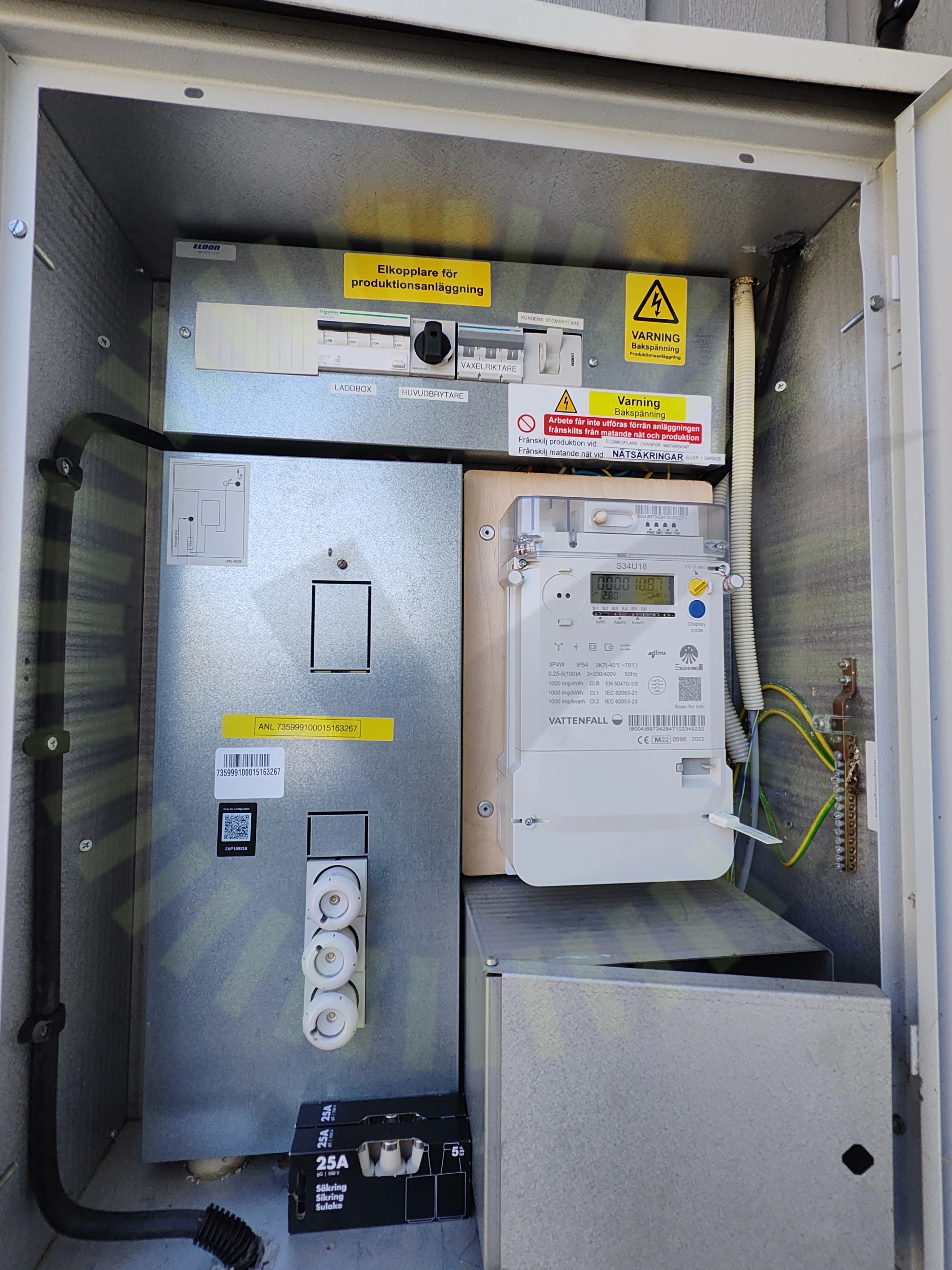

5.1 Varning för backspänning

Inte godkänd

Märkning är missvisande, brytare för växelriktare är inte definierat.

SS 436 40 00 (134.1.7) / ELSÄK-FS 2022:1 - 3 kap. § 6 / SEK 457, Sida 42-43

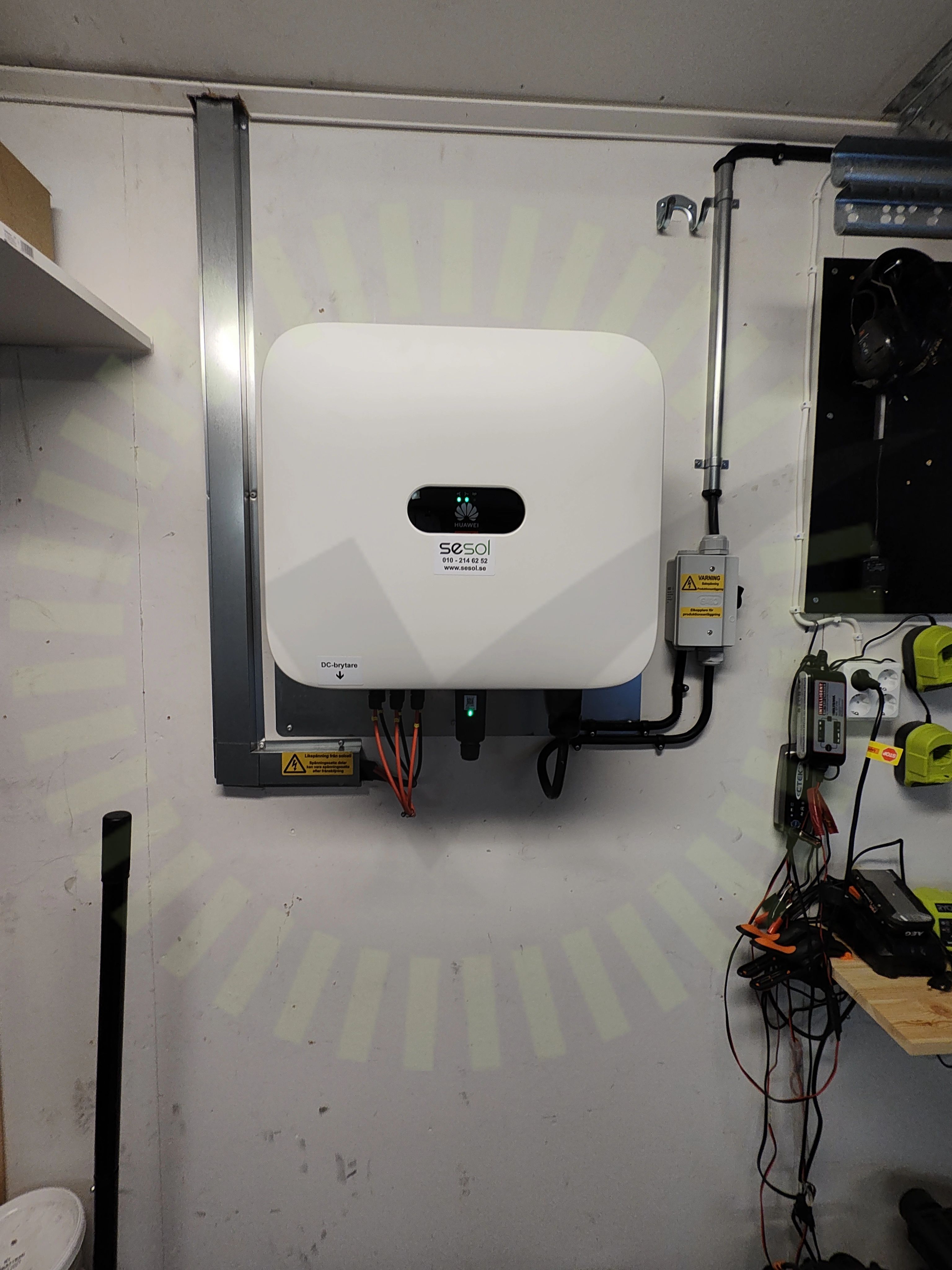

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

2/5

Informering av solceller

Missvisande varselmärkning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

3/36

6.1 AC kablage skarp kant

Inte godkänd

Kabel ligger mot skarp kant.

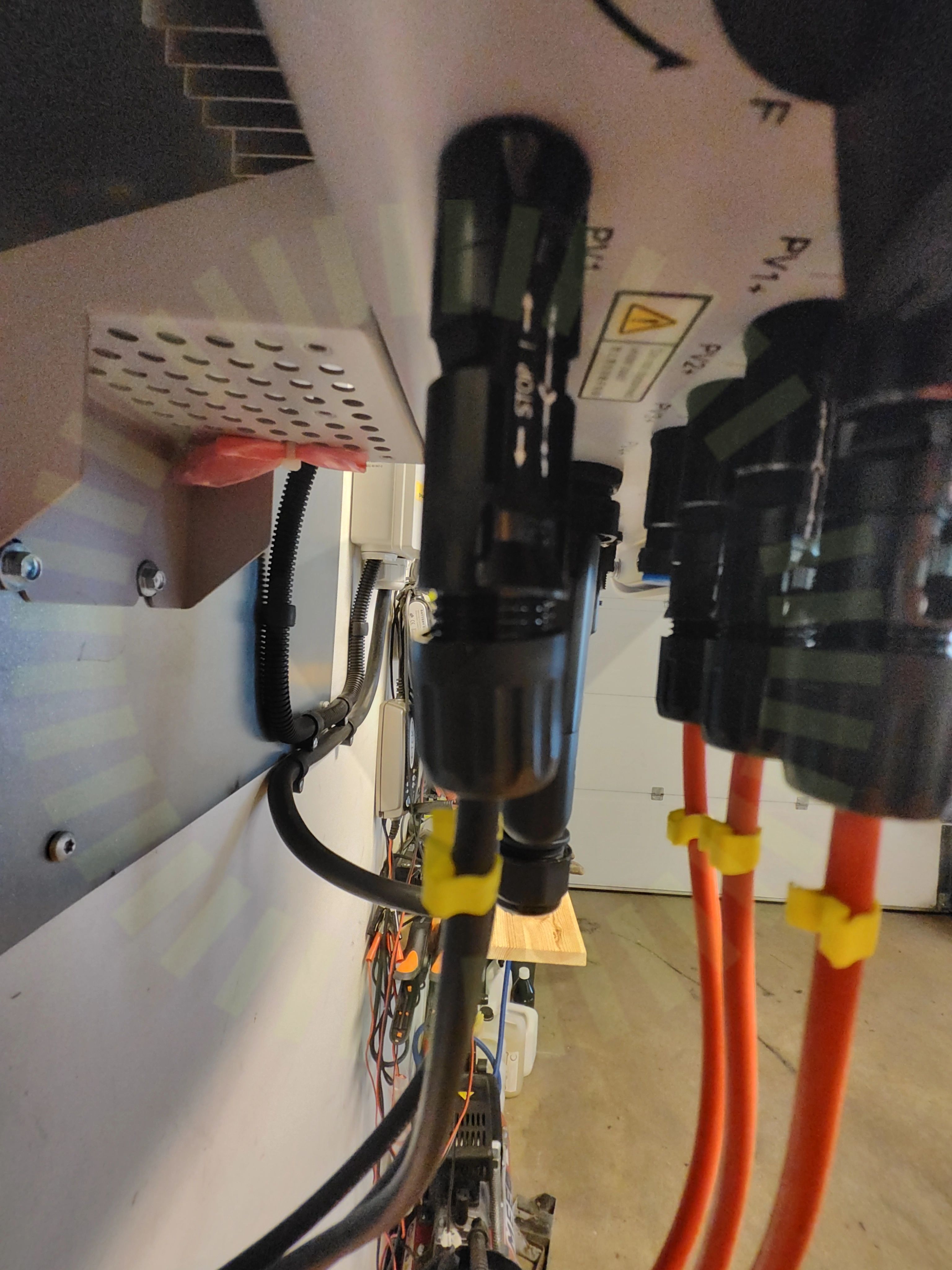

6.2 DC Kontakter anslutning

Inte godkänd

Förskruvning ej korrekt åtdragen.

6.3 Kabeldimensionering

Inte godkänd

Inkommande och växelriktare matar samma plint i fasadskåpet. Stigare till hus är inte dimensionerad för den sammanlagda effekten.

Godkända kontrollpunkter

33/36

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter förskruvning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Ledare Fastspända

Likspänningskomponenter

Märkning

Skadat kablage

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
