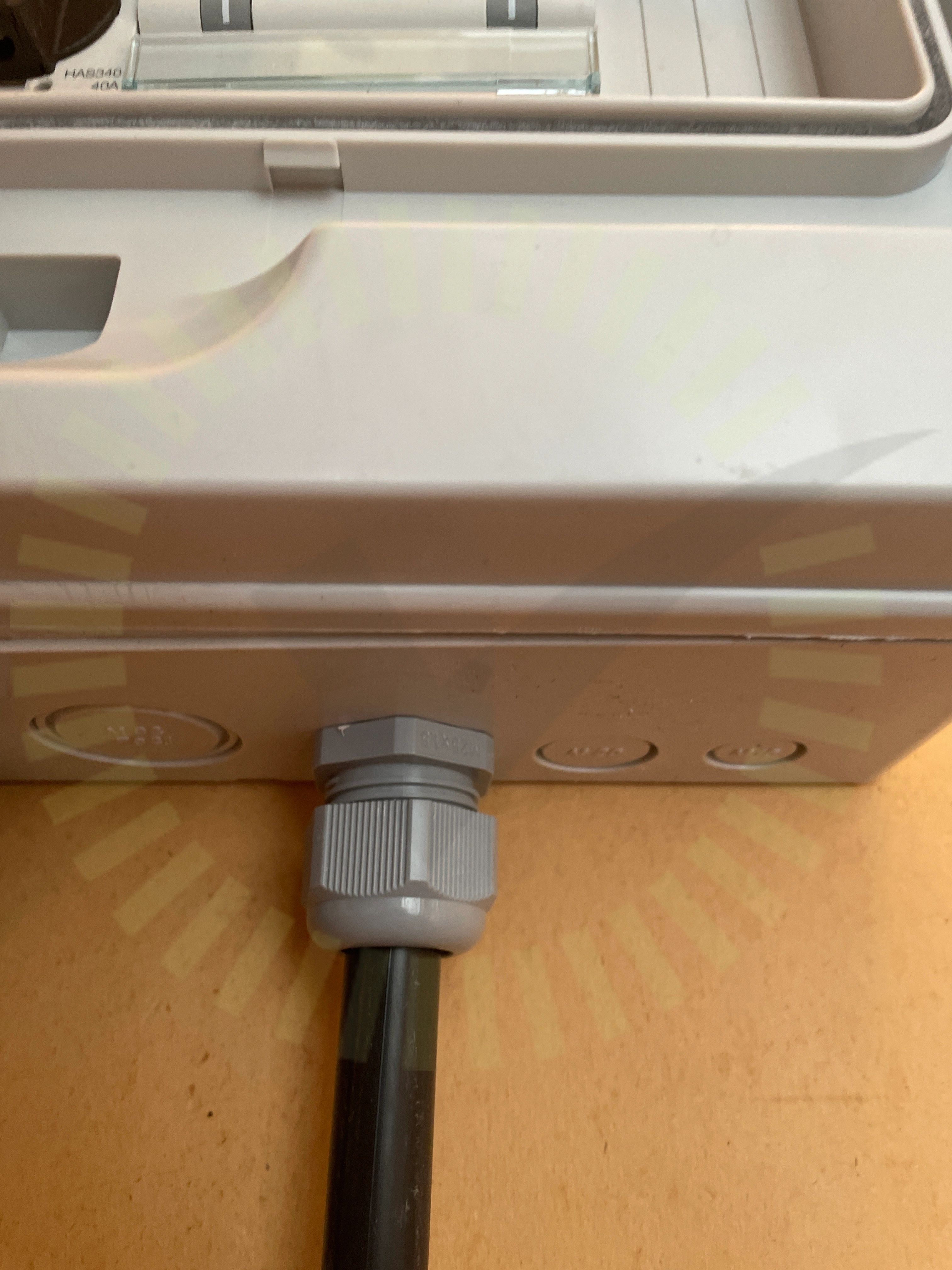

1.1 Dragavlastning kapsling
Inte godkändSitter ej fastspänd
Besiktningsrapport
7.2
Installation genom
EDE Energi Data & Elektronikservice AB
Datum
23 mars 2023
Ort
Bergkvara, Kalmar län
73% godkända27% ej godkända
Om installationen
PanelerJA Solar: JAM54S30 (390-415) MR
MontagesystemAlumero AS 2.1 Tiled Roofs
VäxelriktareFronius: Symo 10-20 kW
Installerad av EDE Energi Data & Elektronikservice AB som har ett lågt snittbetyg på 7.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/1Alumero AS 2.1 Tiled Roof
Anmärkningar
2/22.1 Garantivillkor
Inte godkändProduktens garantivillkor uppfylls inte eftersom installation skett i kustområde.
Alumero Solar installation instructions, sid 26
2.2 Snö och vindlastberäkning
Inte godkändÖversänd beräkning innehåller ingen information om förutsättningar och saknar därför relevans. Avstånd ej måttsatta. Anger infästning i takstolar men så är ej installationen utförd
Alumero Solar installation instructions, sid 3
Fronius: Symo 10-20 kW
Anmärkningar
9/33

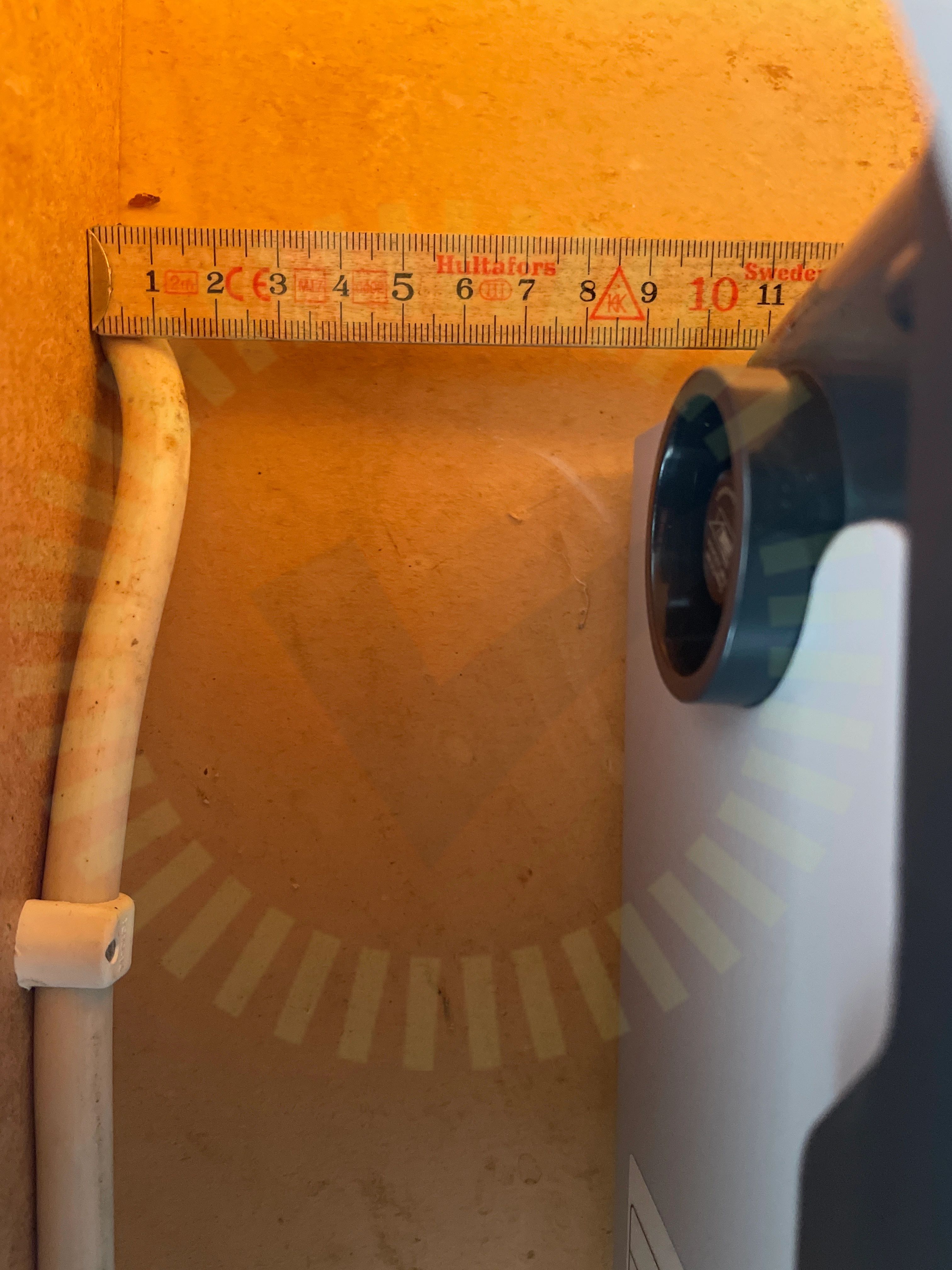

3.1 Avstånd
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
https://manuals.fronius.com/html/4204260175/sv.html#0_m_0000010283

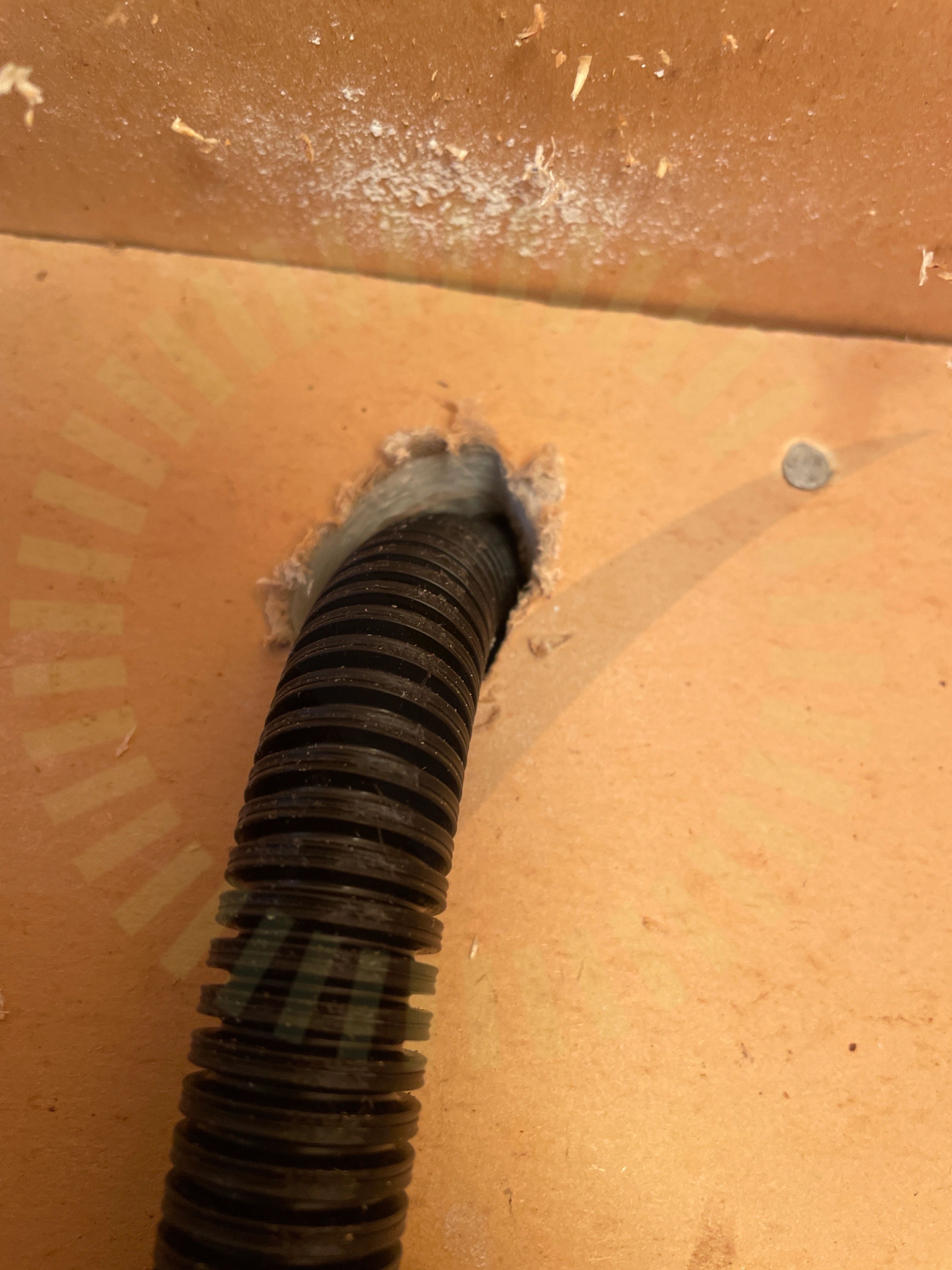

3.2 DC Genomföringar
Inte godkändGenomföringar är inte täta.
SS 436 40 00 (527.2.1)

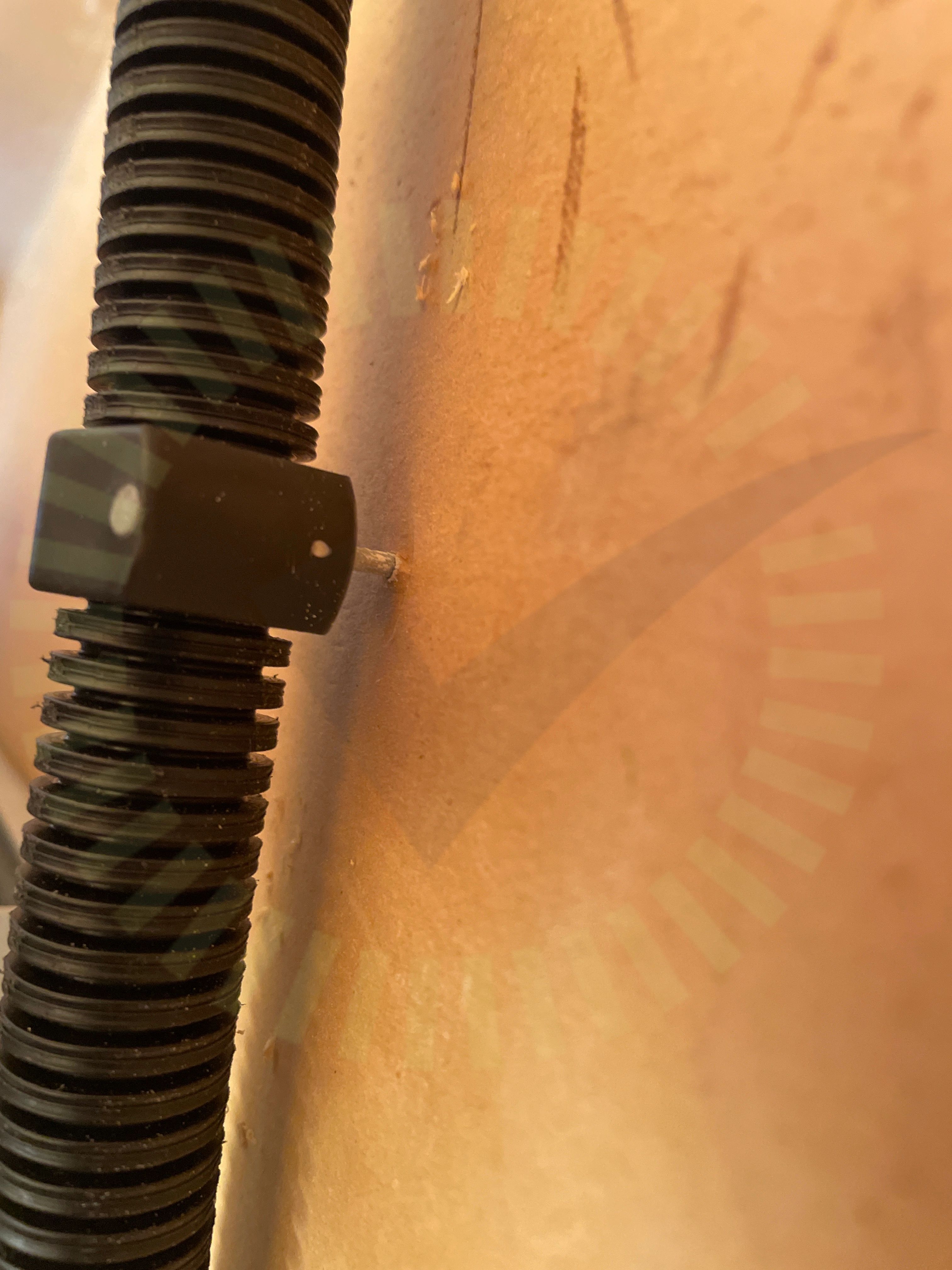

3.3 DC Kablage förläggning
Inte godkändSpikklammer i gips har redan lossnat
SS 436 40 00 (522.8.4)

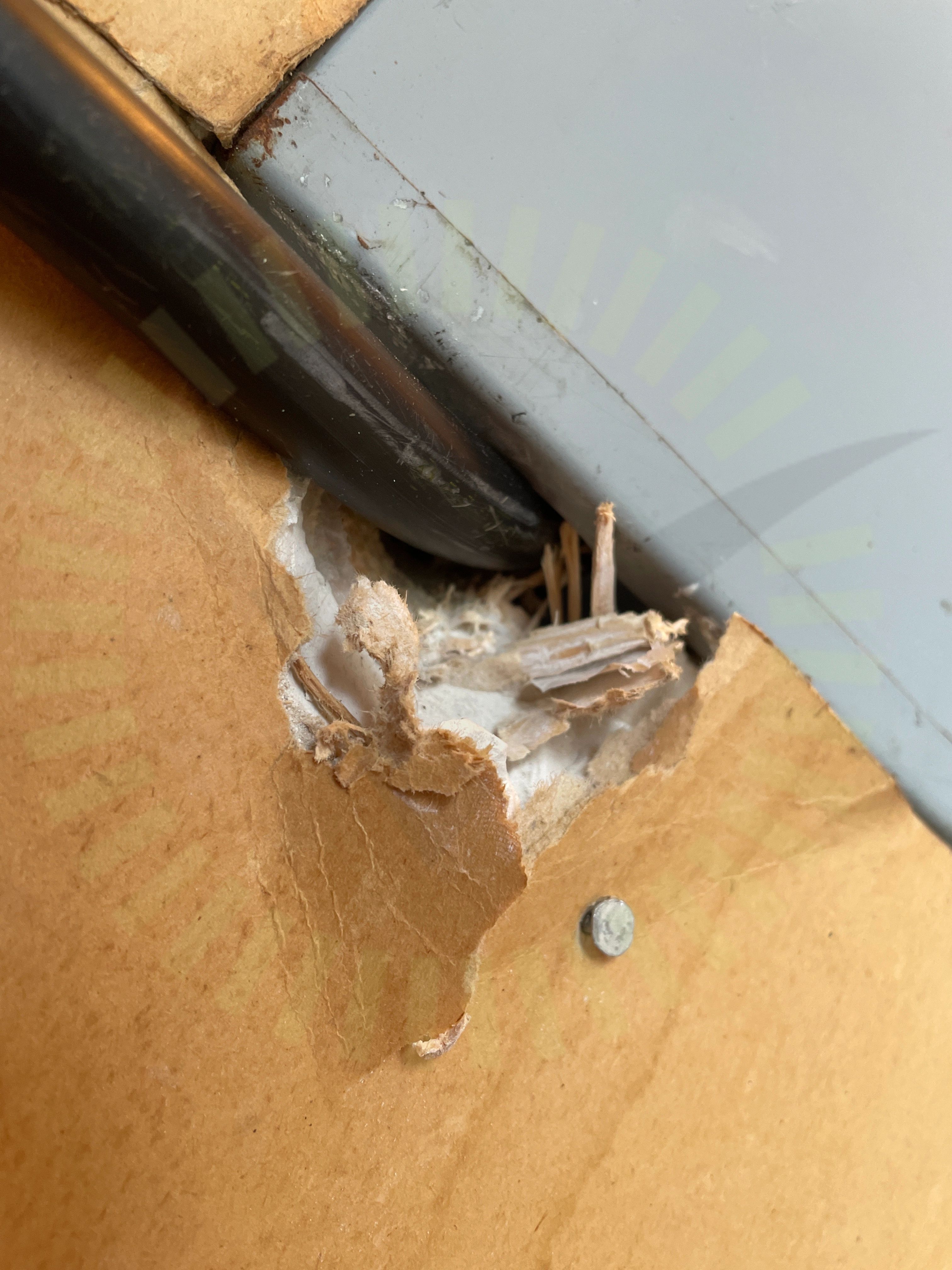

3.4 AC Genomföringar
Inte godkändGenomföring ej tätad/fackmässigt utförd
SS 436 40 00 (527.2.1)

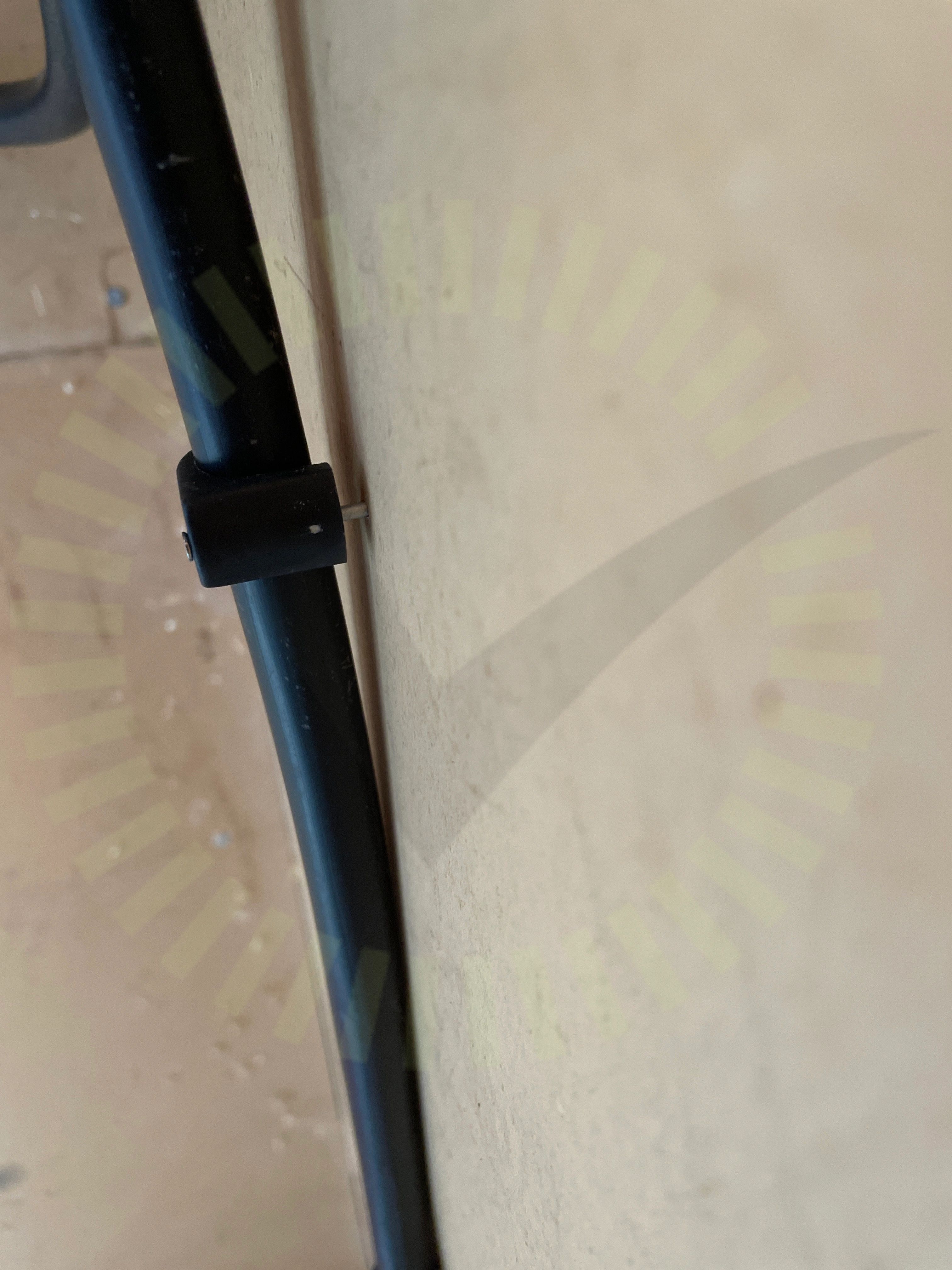

3.5 AC Kablage förläggning
Inte godkändSpikklammer i gips har redan lossnat.
SS 436 40 00 (522.8.4)

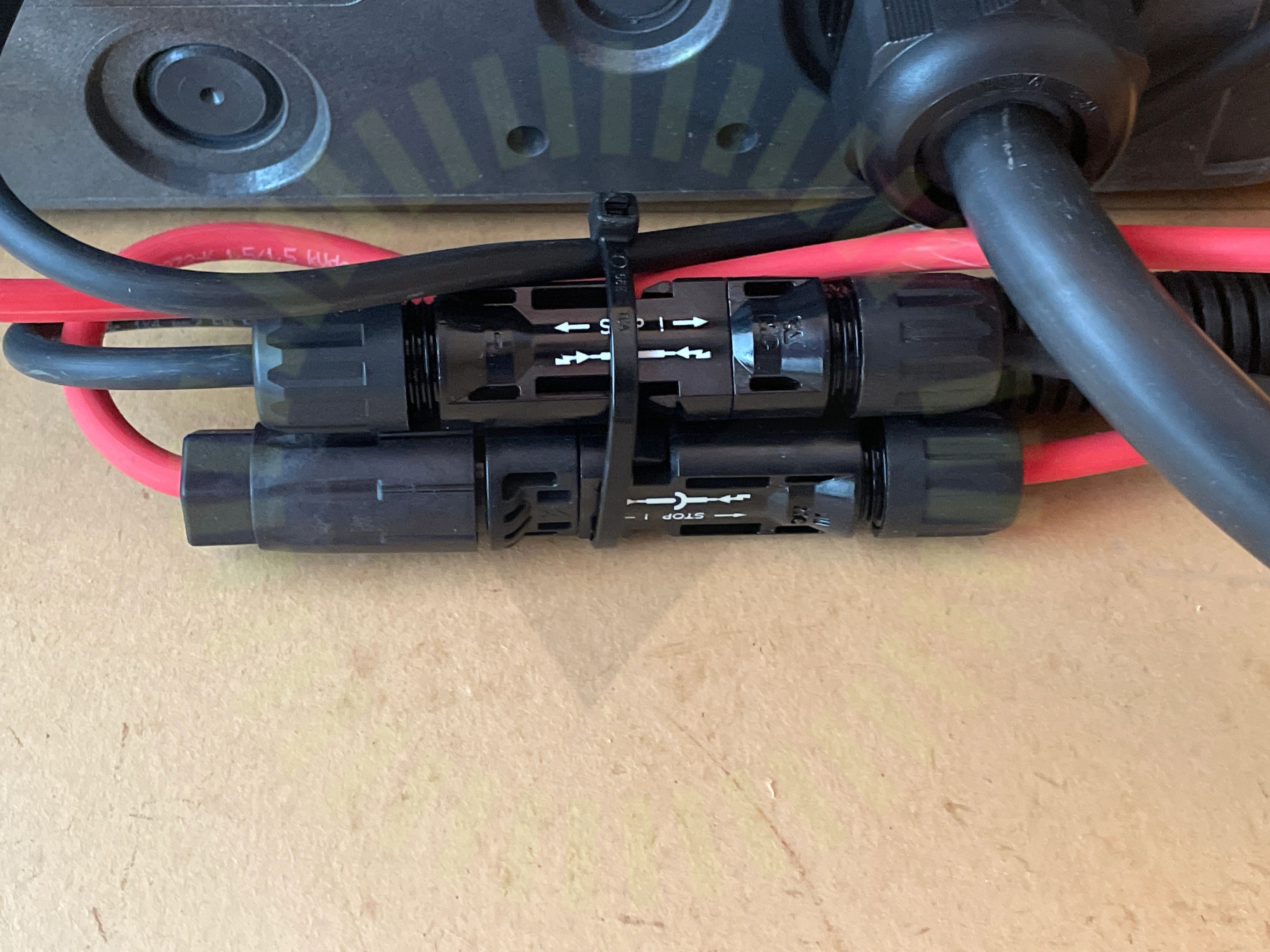

3.6 DC Kontakter anslutning
Inte godkändOlika kontakter
3.7 Mätprotokoll DC
Inte godkändMätprotokoll saknas
ELSÄK-FS 2022:1 (3 kap. 6 §)
3.8 Strängschema
Inte godkändSträngschema överlämnat men stämmer ej med verkligheten. Partiet höger resp vänster om kupa ligger i obruten serie
ELSÄK-FS 2022:1 (3 kap. § 6)

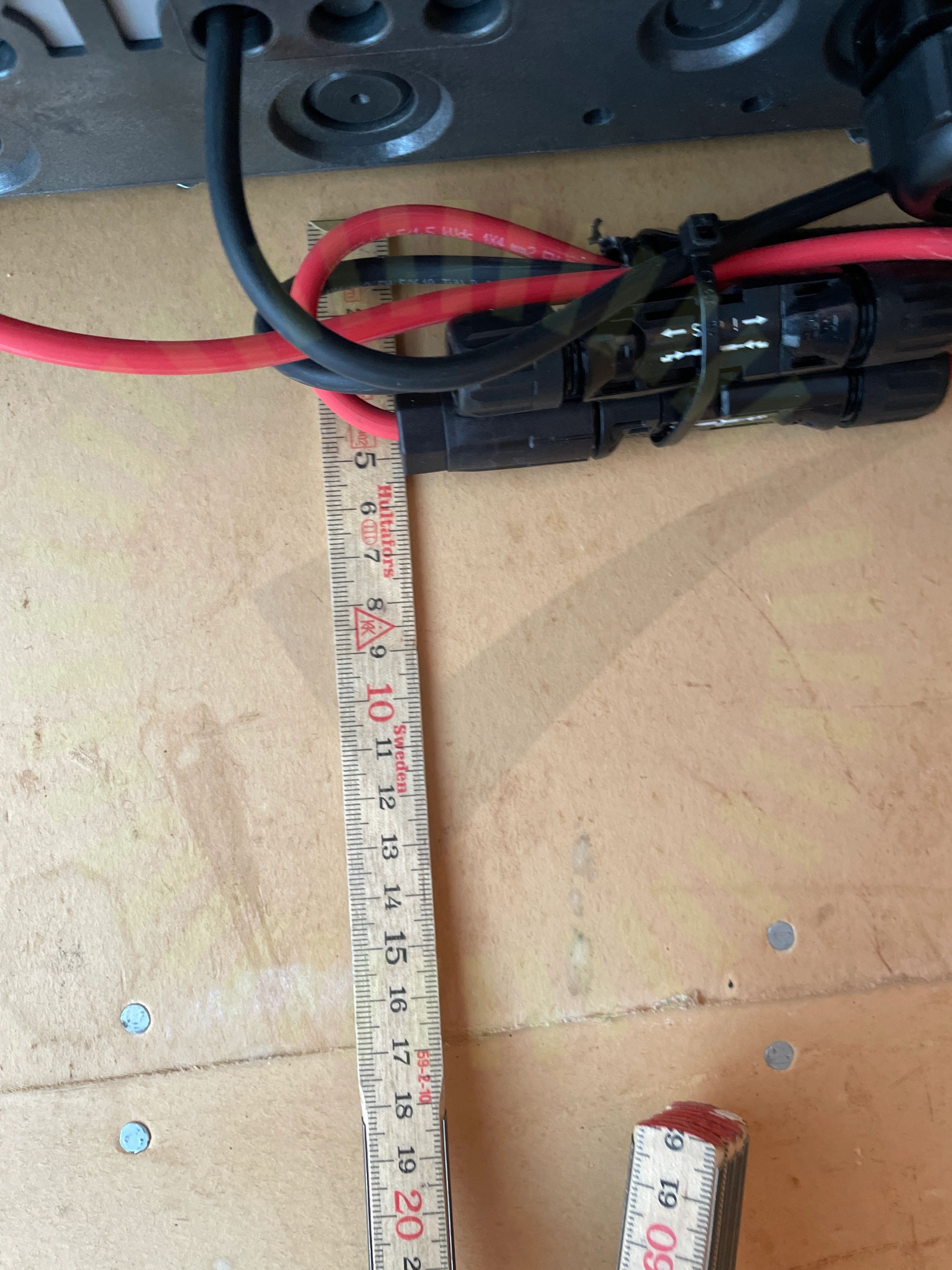

3.9 DC Kontakter stress
Inte godkändSkarp böjradie
Godkända kontrollpunkter
22/33AC BöjradieAC Kablage dimensioneringAC kablage skadaAC kablage skarp kantAvtalDC anslutningDC kablageDC Kablage egenskaperDC Kablage skadaDC Kablage skyddDirekt solljusHuvudsäkringInformering av solcellerInfästningMärkningSäkringsdimensionTillförlitligt fästUtrymmeVarning för backspänningVarning för likspänningVentilationVinkel
Ej tillgängligt vid besiktning
2/33AC Anslutning VäxelriktareLedare Fastspända
JA Solar: JAM54S30 (390-415) MR
Anmärkningar
2/17

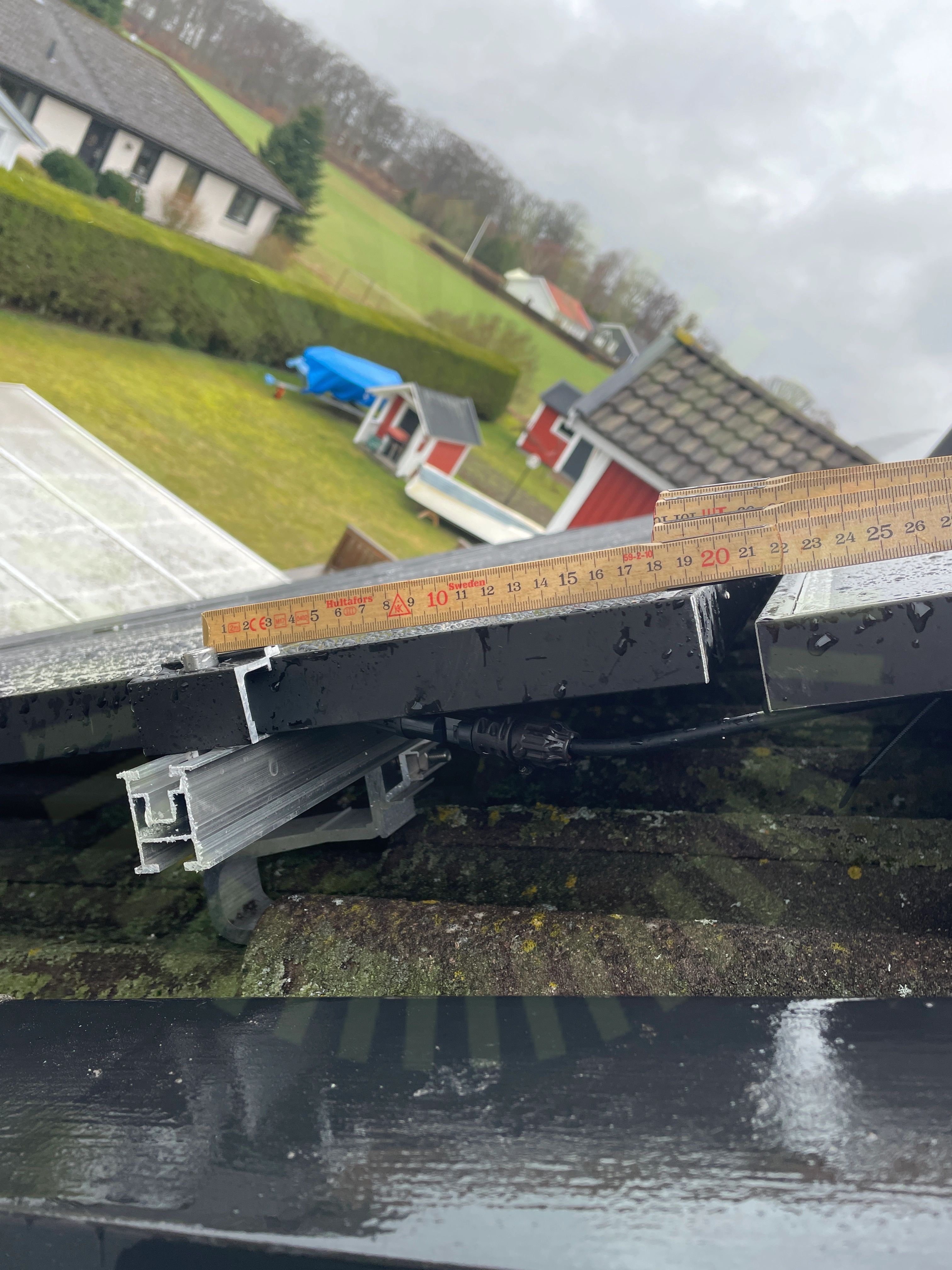

4.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon.
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

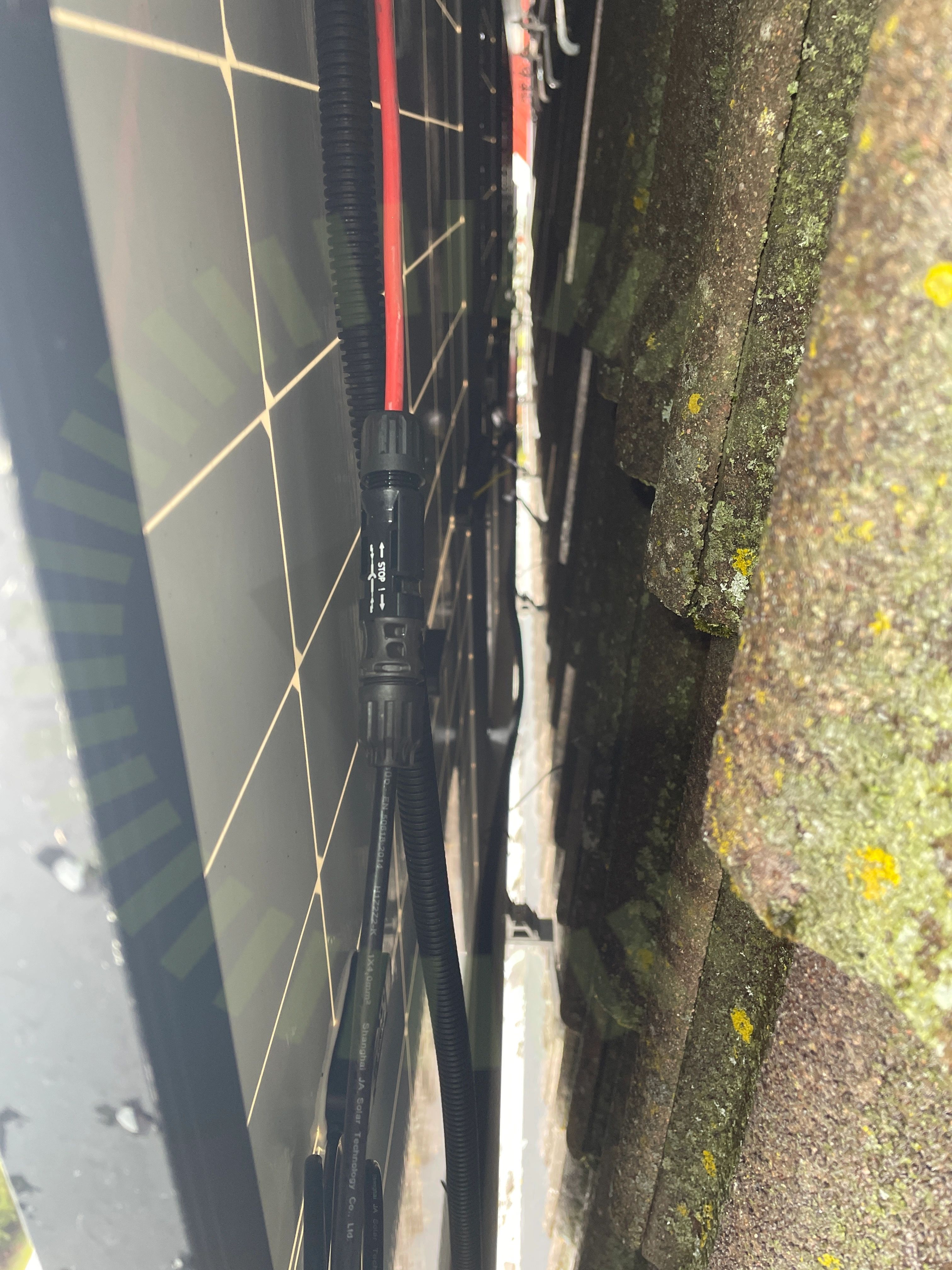

4.2 Stress på kontakter
Inte godkändDragavlastning saknas för kontakt
Godkända kontrollpunkter
15/17Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramSträngförläggning
N/A: Montagesystem Panntak
Anmärkningar
3/145.1 Takkrokarnas CC
Inte godkändKrokarnas avstånd är c/c 90 cm över lag. C/c 60 förekommer. Lastberäkningen är inte måttsatt men i jämförelse med panelens bredd uppskattas anvisad bredd till ca 75 cm.

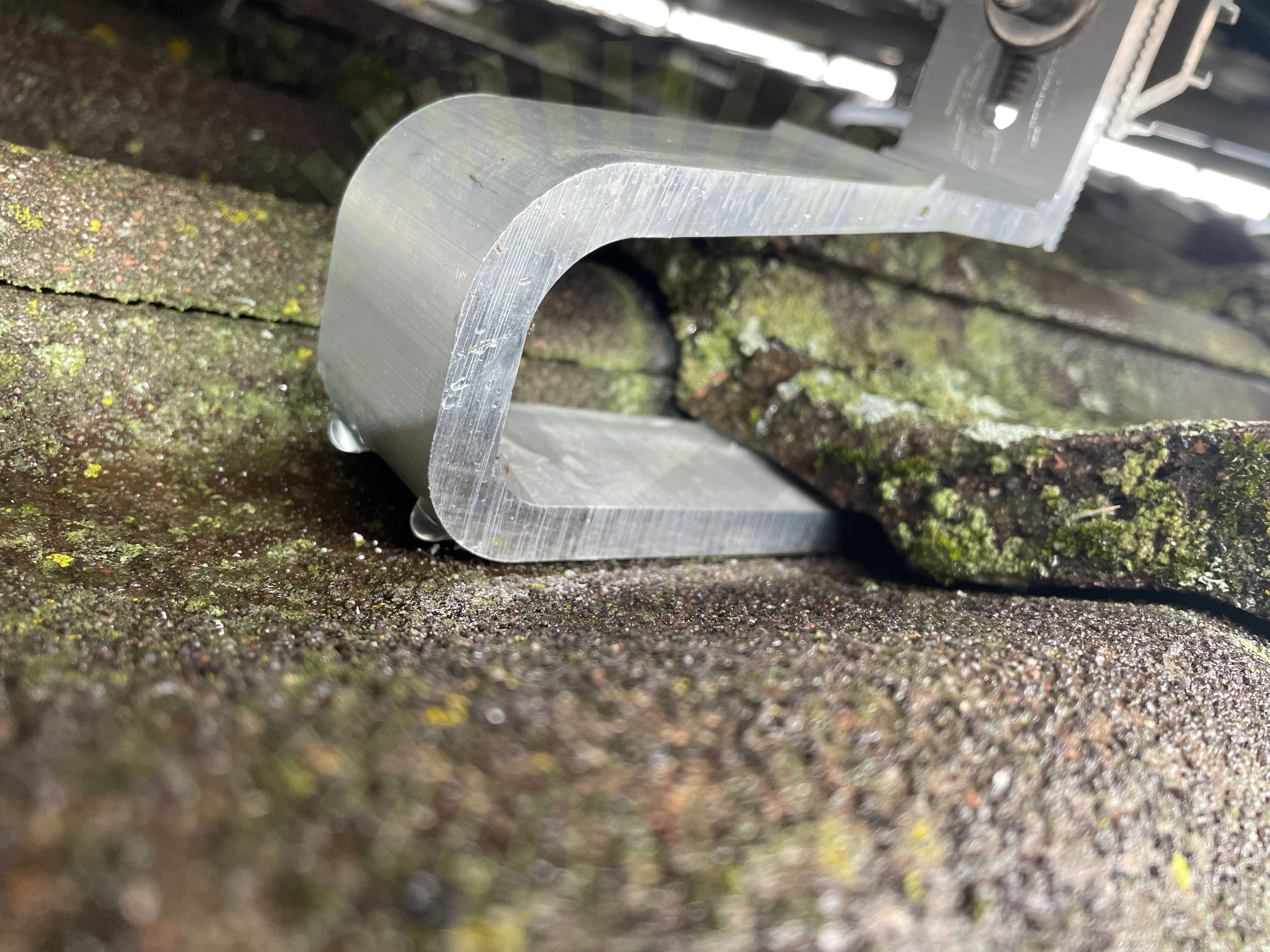

5.2 Underliggande takpanna
Inte godkändEtt avstånd på mellan 3-5 mm ska finnas till underliggande panna.
Alumero Solar installation instructions, sid 7
5.3 Takstolsinfästning
Inte godkändInfästning måste ske i takstol. Två skruvar ska gå minst 60 mm in i takstolen.
Alumero Solar installation instructions, sid 7
Godkända kontrollpunkter
11/14Använd skruv för klämmaKlämmans placering i skenaMittklämmorPanelramens höjdSkada på klämmorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarTakets lutningÄndklämmor
Tigo optimerare
Anmärkningar
1/1

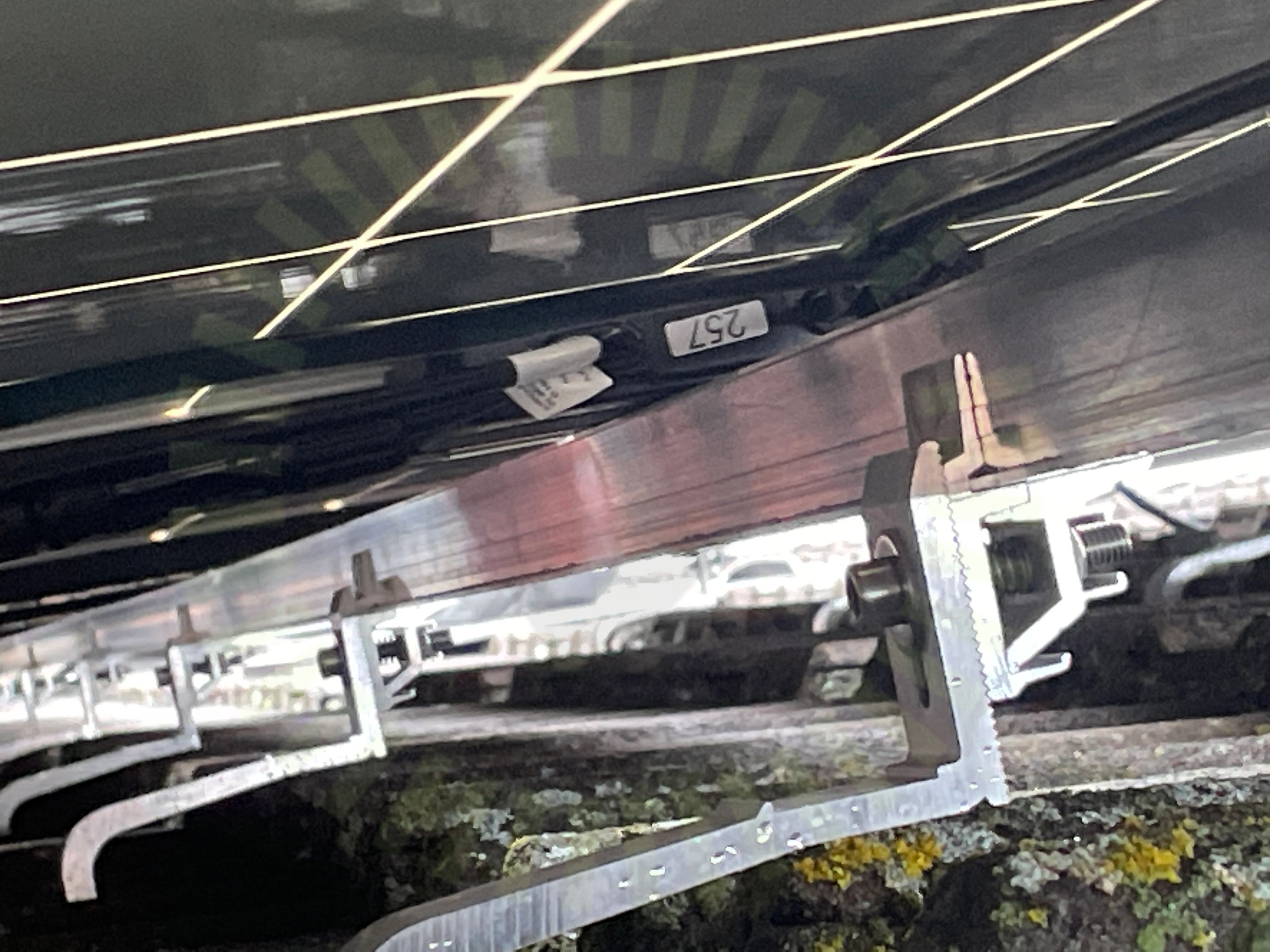

6.1 Infästning optimerare
Inte godkändOptimeraren sitter ej fastsatt med avsett fäste
Tillverkarens anvisningar
Växelriktare
Anmärkningar
1/1

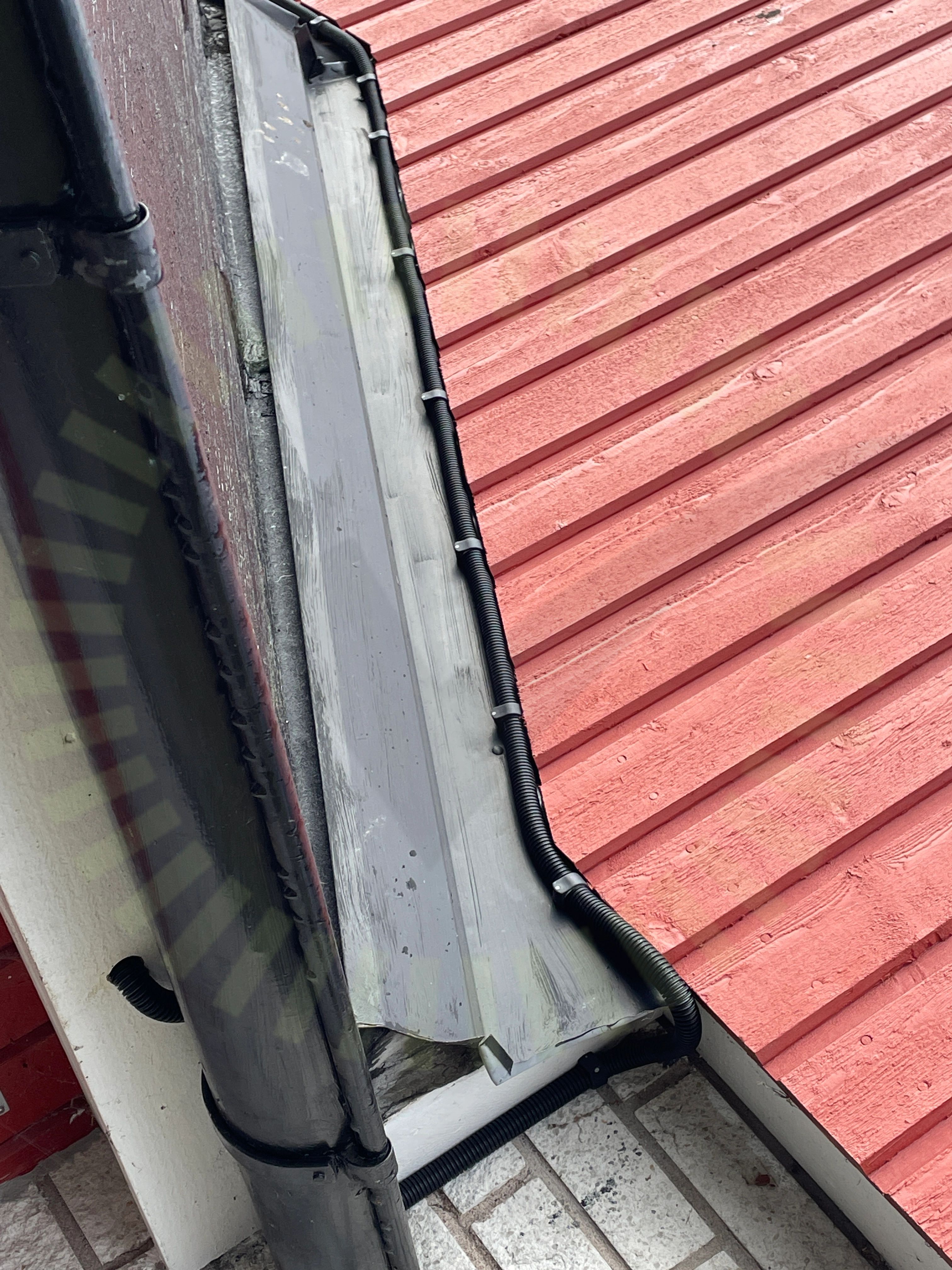

7.1 Skadlig åverkan
Inte godkändSpikat genom vattenavledande plåt
AMA HUS 21
