Besiktningsrapport
9.7
Installation genom
Skandica Solar
Datum
9 november 2023
Ort
Öjersjö, Västra Götalands län
Jordning av chassi
Anslutning av växelriktare
Dubbel matning
+ 5
91% godkända
9% ej godkända
Om installationen
Paneler
Longi: LR5-54HPB
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
SunGrow: SG5-12RT
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/4

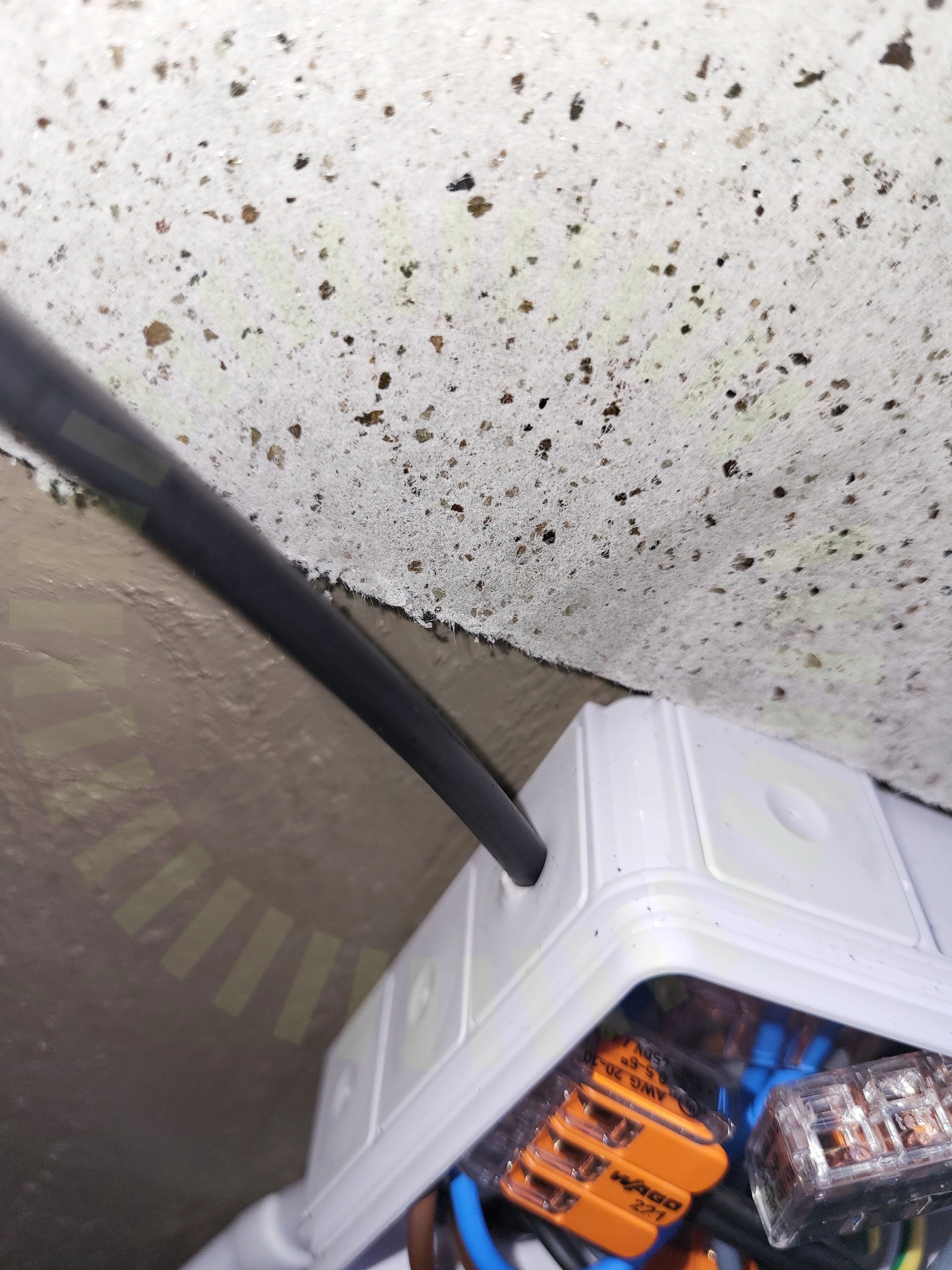

1.1 Kopplingsdosa: IP-klassning
Inte godkänd
Gummi runt kabel sluter ej tätt, risk för vattensamling och läckage.
Godkända kontrollpunkter
3/4
Tak 1, Longi: LR5-54HPB
Godkända kontrollpunkter
17/17
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
3/23

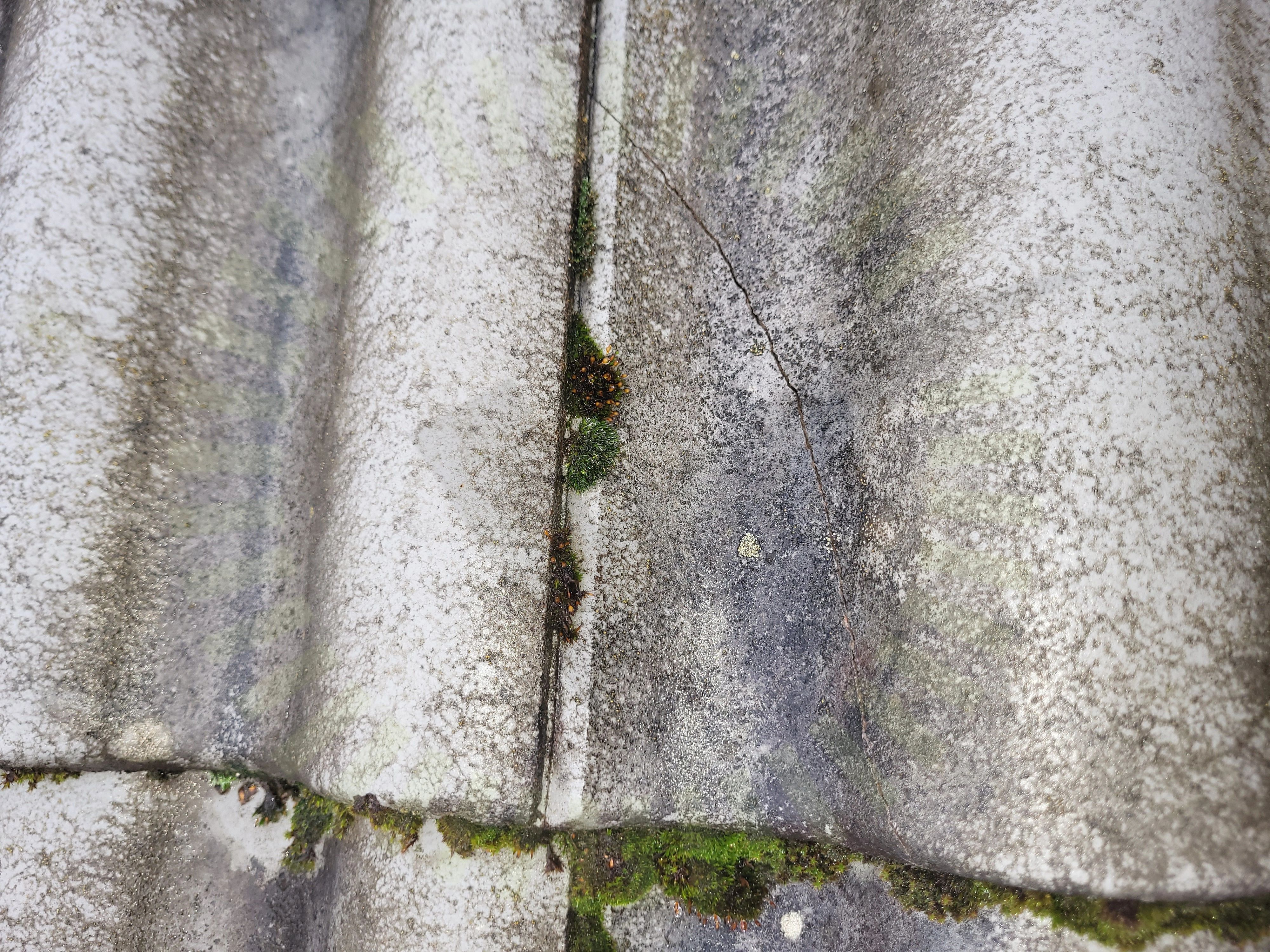

3.1 Skador
Inte godkänd
Skador noterade på takpannor.

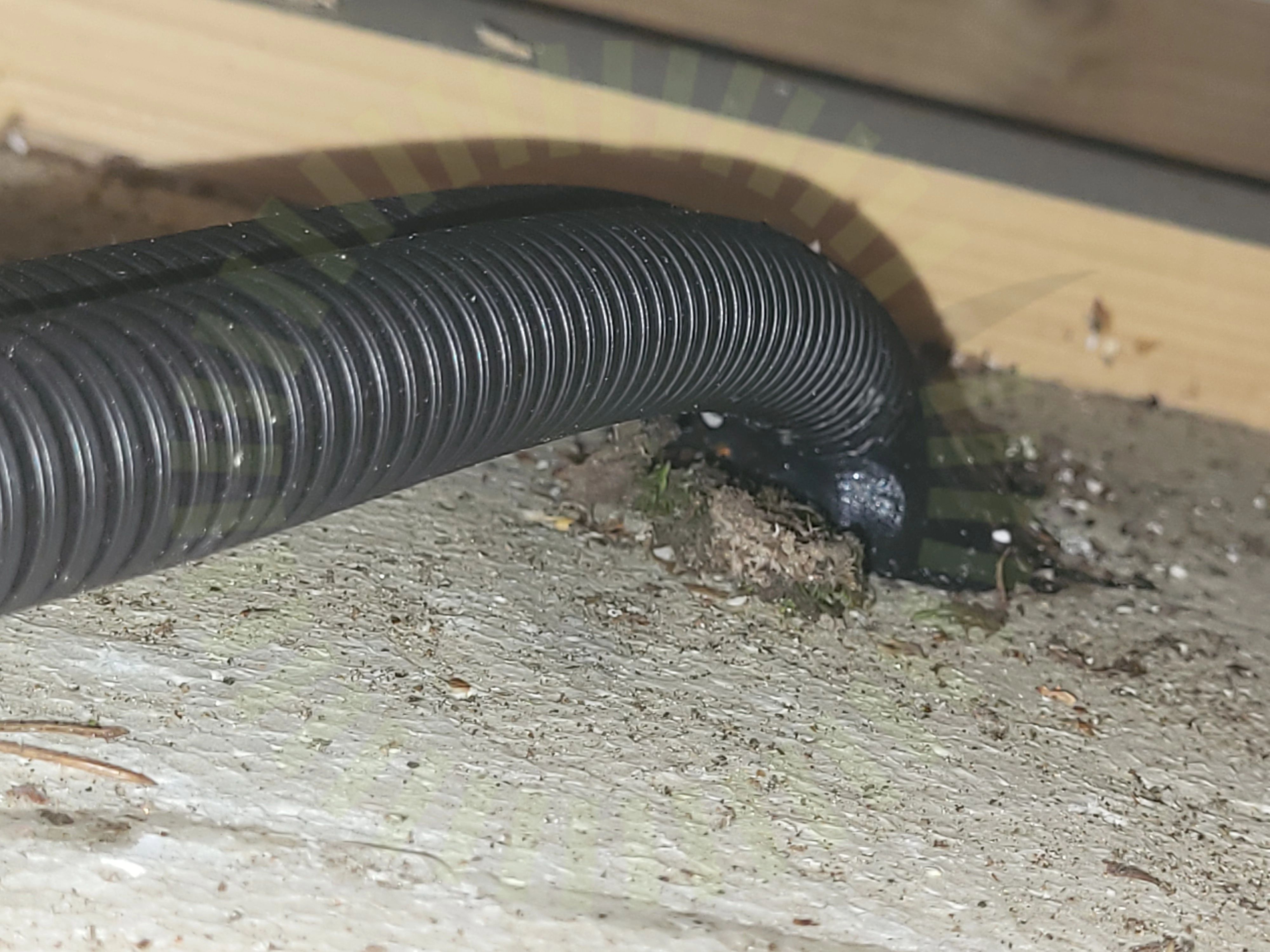

3.2 Takgenomföring
Inte godkänd
Dokumentation som styrker vald metod för takgenomföring saknas.

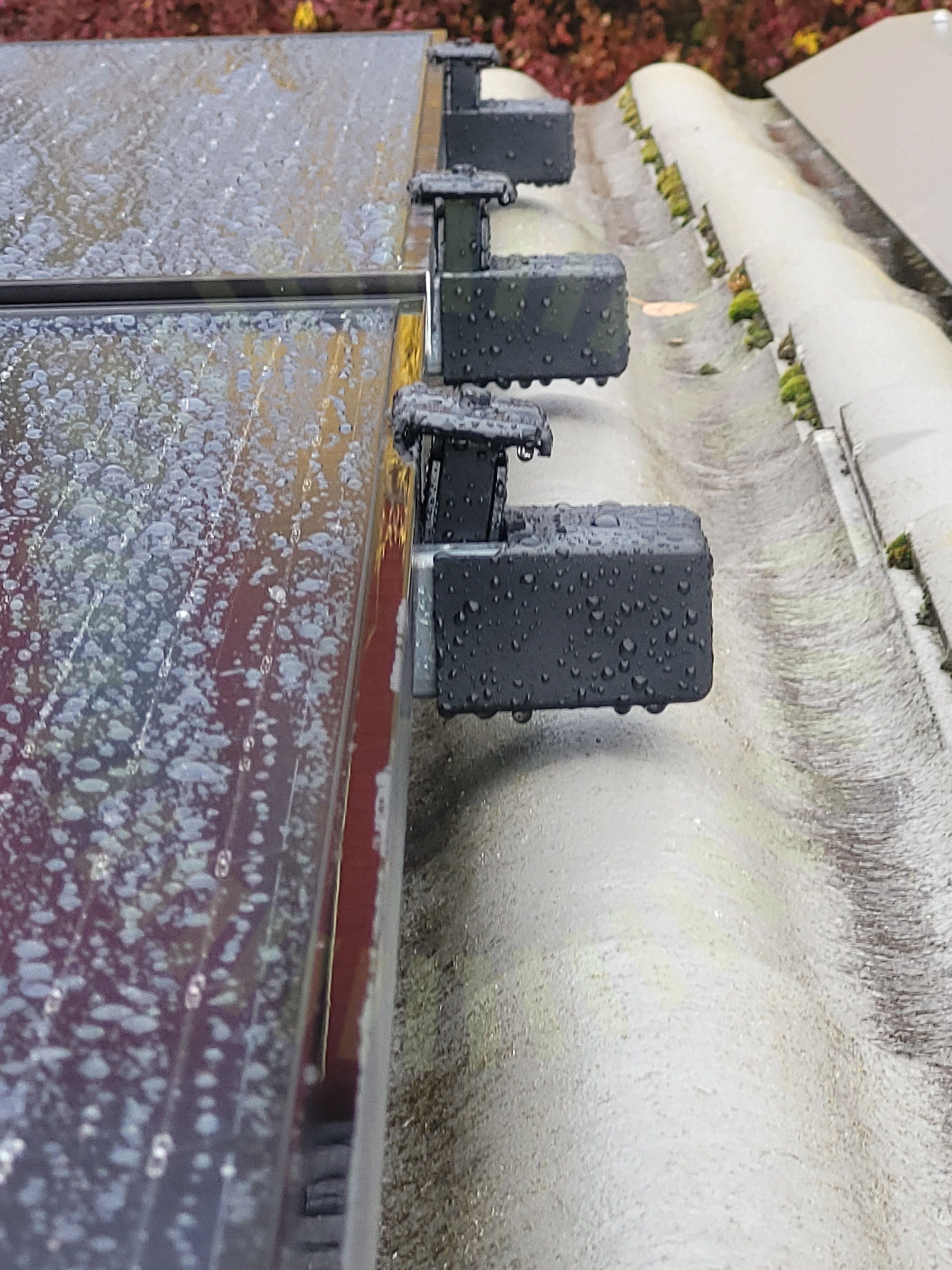

3.3 Ändklämmor
Inte godkänd
Ändklämma ligger inte emot panelens ram.
Godkända kontrollpunkter
20/23
Varselmärkning
Godkända kontrollpunkter
5/5
Växelriktare
Anmärkningar
6/36
5.1 DC Max Ström
Rekommendation
Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

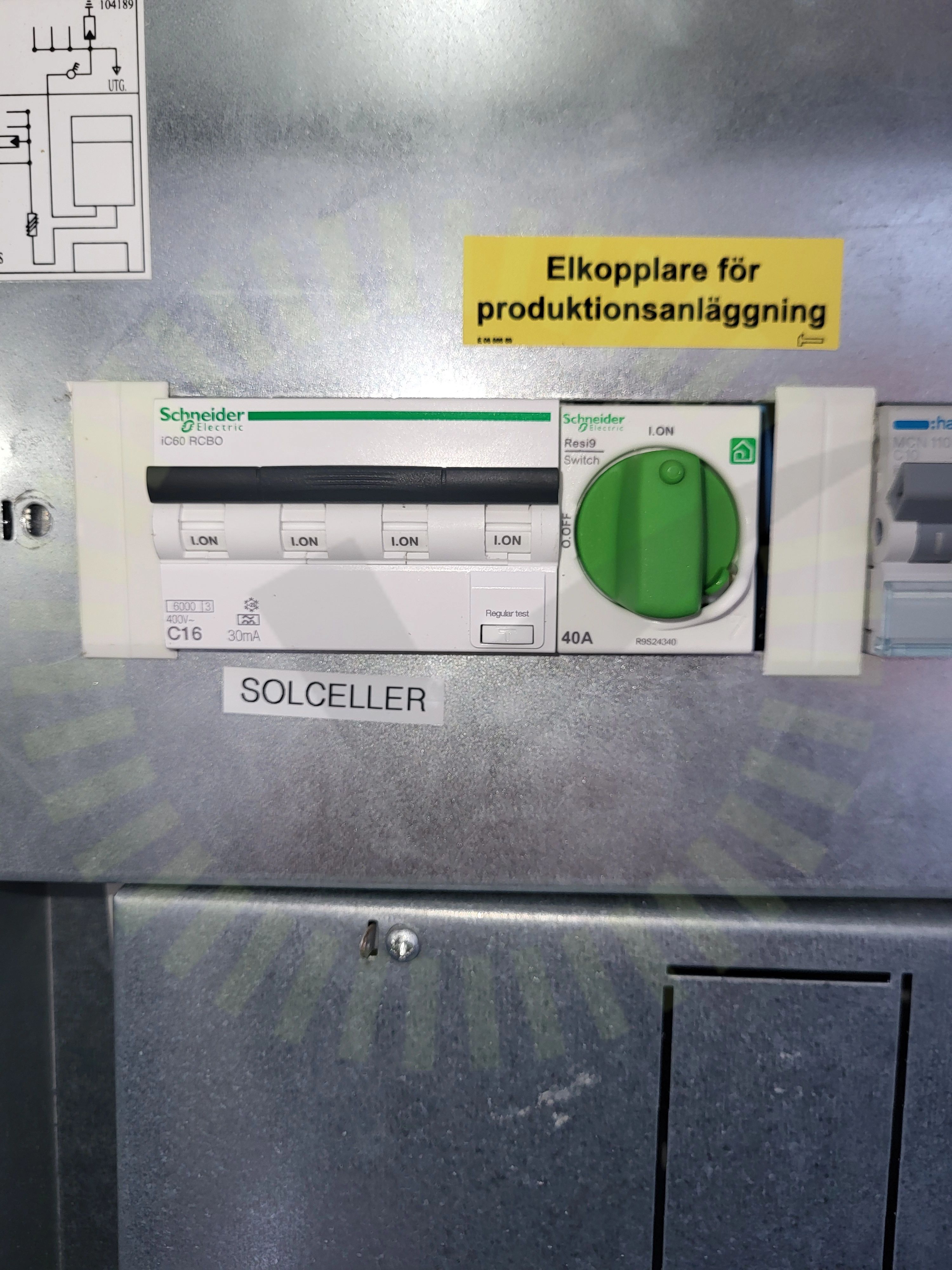

5.2 Jordfelsbrytare
Rekommendation
Jordfelsbrytaren bryter inte på rekommenderad mA.

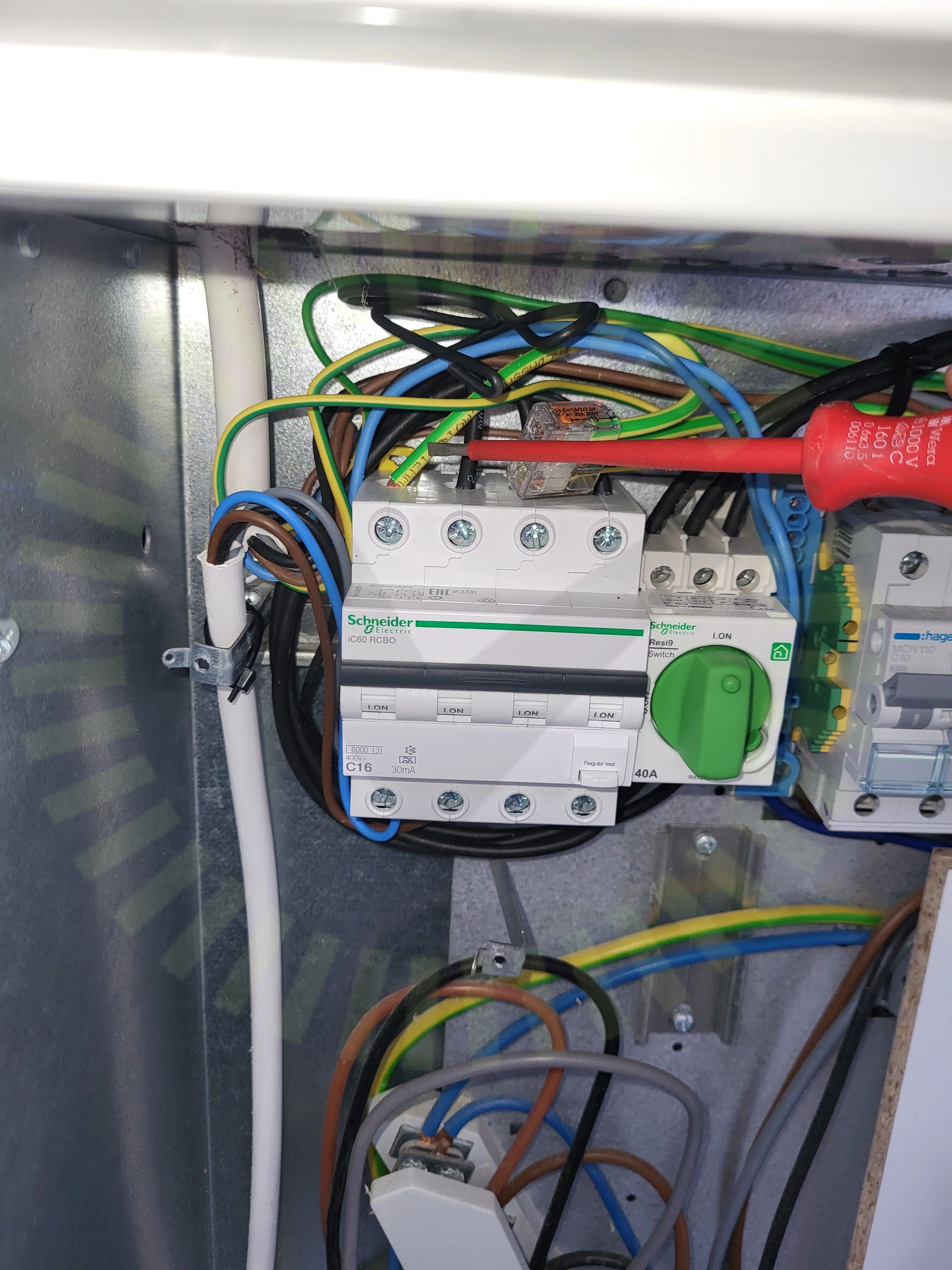

5.3 Anslutning av växelriktare
Inte godkänd
Växelriktaren är inte korrekt ansluten. Neutralledare till personskyddsbrytare ska anslutas mot nollpunkt i ett femledarsytem.

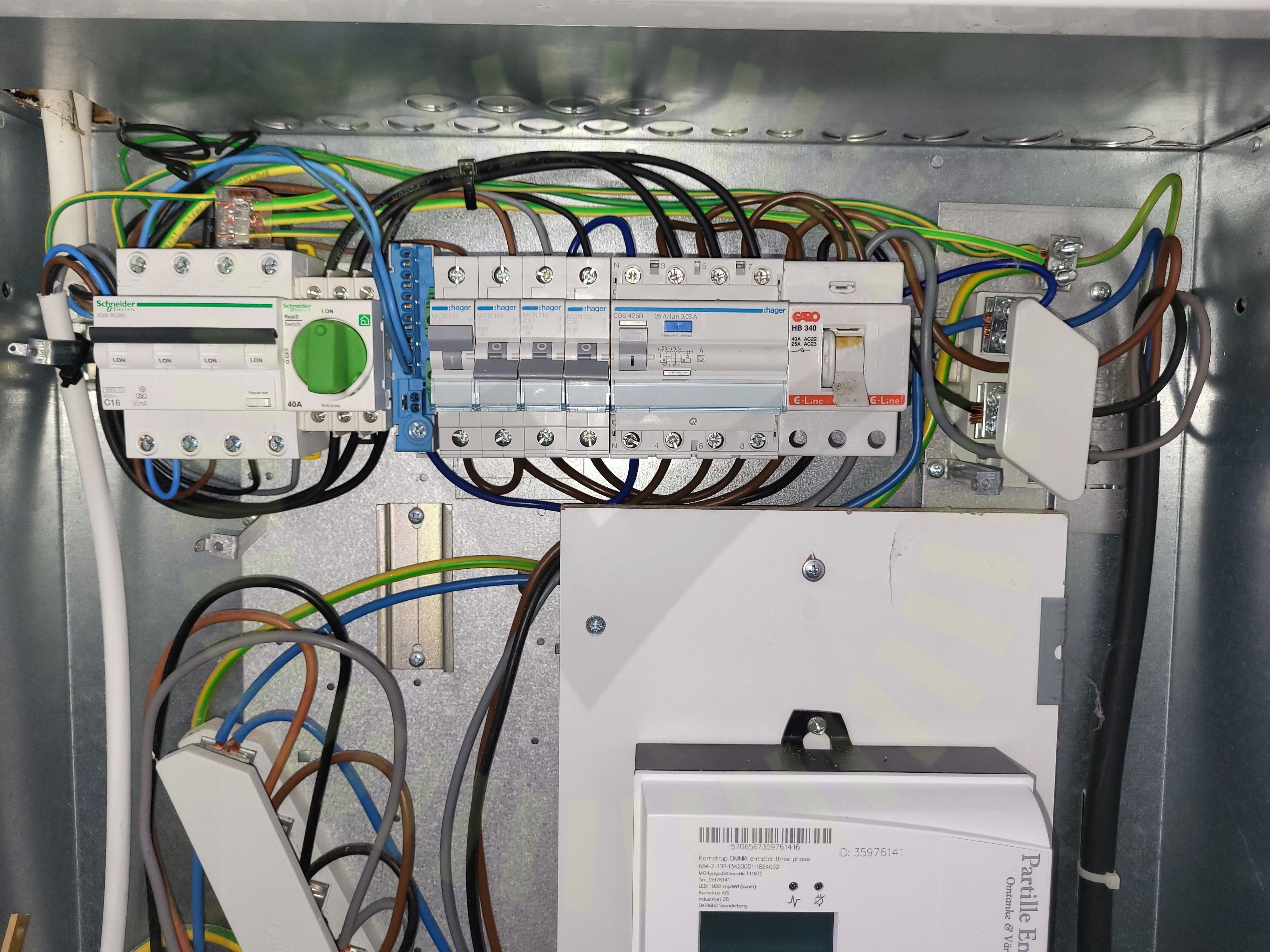

5.4 Dubbel matning
Inte godkänd
Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.
5.5 Jordning av chassi
Inte godkänd
Jordkabeln är av fel färg, Jordledaren ska vara grön/gul.

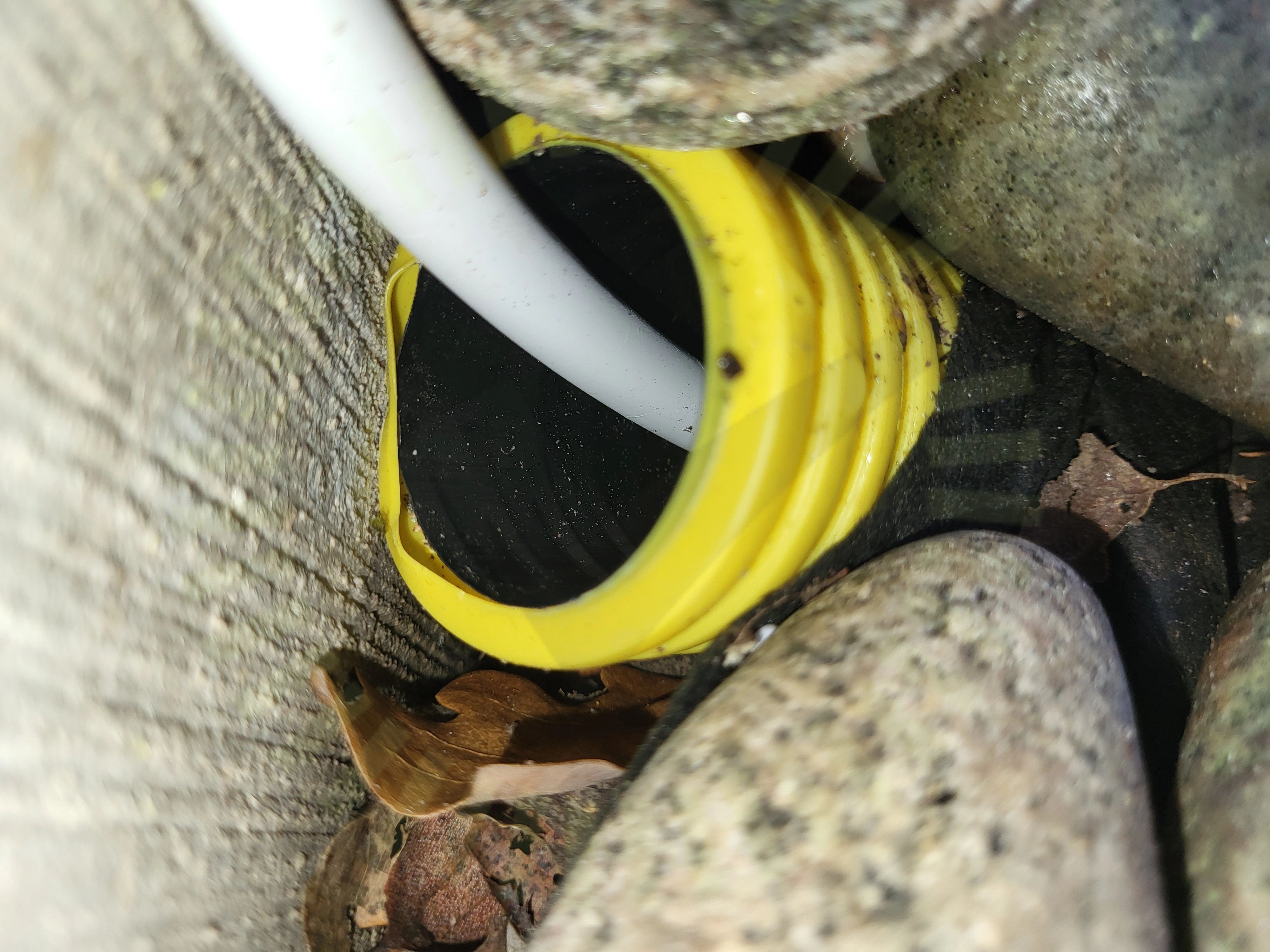

5.6 Mekanisk påverkan
Inte godkänd
Markrör ej tätat, risk för vattensamling.
