Besiktningsrapport

9.5

Installation genom

Penthon

Datum

24 oktober 2023

Ort

Kareby, Västra Götalands län

Shims

Skenskarvar

Kabeluppfästning

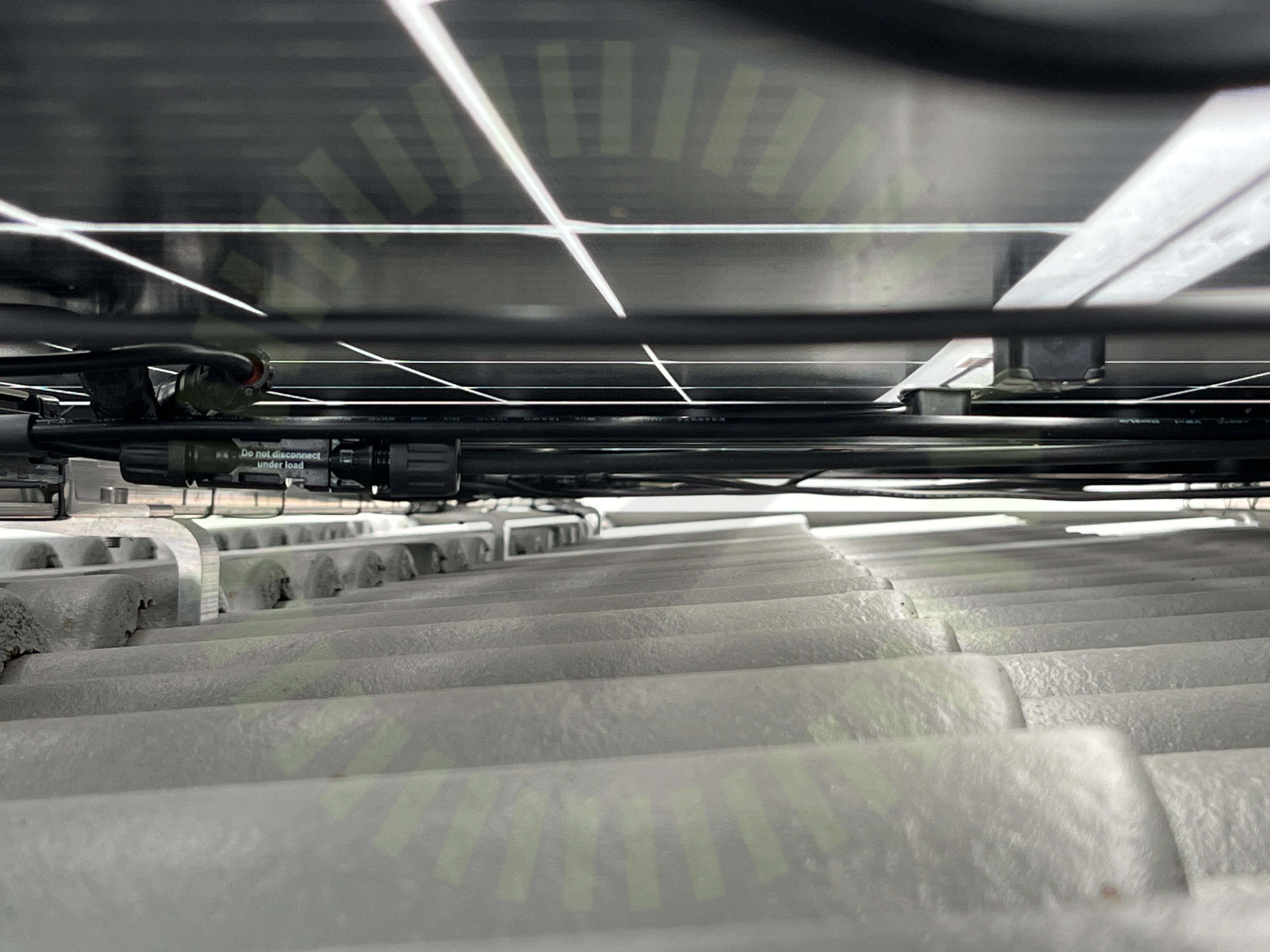

+ 5

93% godkända7% ej godkända

Om installationen

PanelerLuxor: EcoLine M108 (400 - 420 W)

OptimerareSolarEdge: S-Serie

MontagesystemK2: SingleRail: CrossHook 3S

MontagesystemK2: Standing Seam Clamps: Single Rail

VäxelriktareSolarEdge: SE12.5K-SE20K

TillbehörSäkerhetsbrytare AC

Installerad av Penthon som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/2

Mätprotokoll DCSträngschema

Falsplåt, K2: Standing Seam Clamps: Single Rail

Anmärkningar

1/23

2.1 Shims

Inte godkänd

Shims förekommer, vald metod för höjdjustering är olämplig.

Godkända kontrollpunkter

22/23

Använd skruv för klämmaCC mått InfästningFrämmande materialKabeluppfästningKlämmans kontakt med takKlämmans placering i skenaMittklämmorPanelramens höjdSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkruvSkyddSnö- och VindlastberäkningTermisk brytpunkt skenorVal av klämmaVäderbeständigt materialÄndklämmor

Falsplåt, Luxor: EcoLine M108 (400 - 420 W)

Anmärkningar

2/17

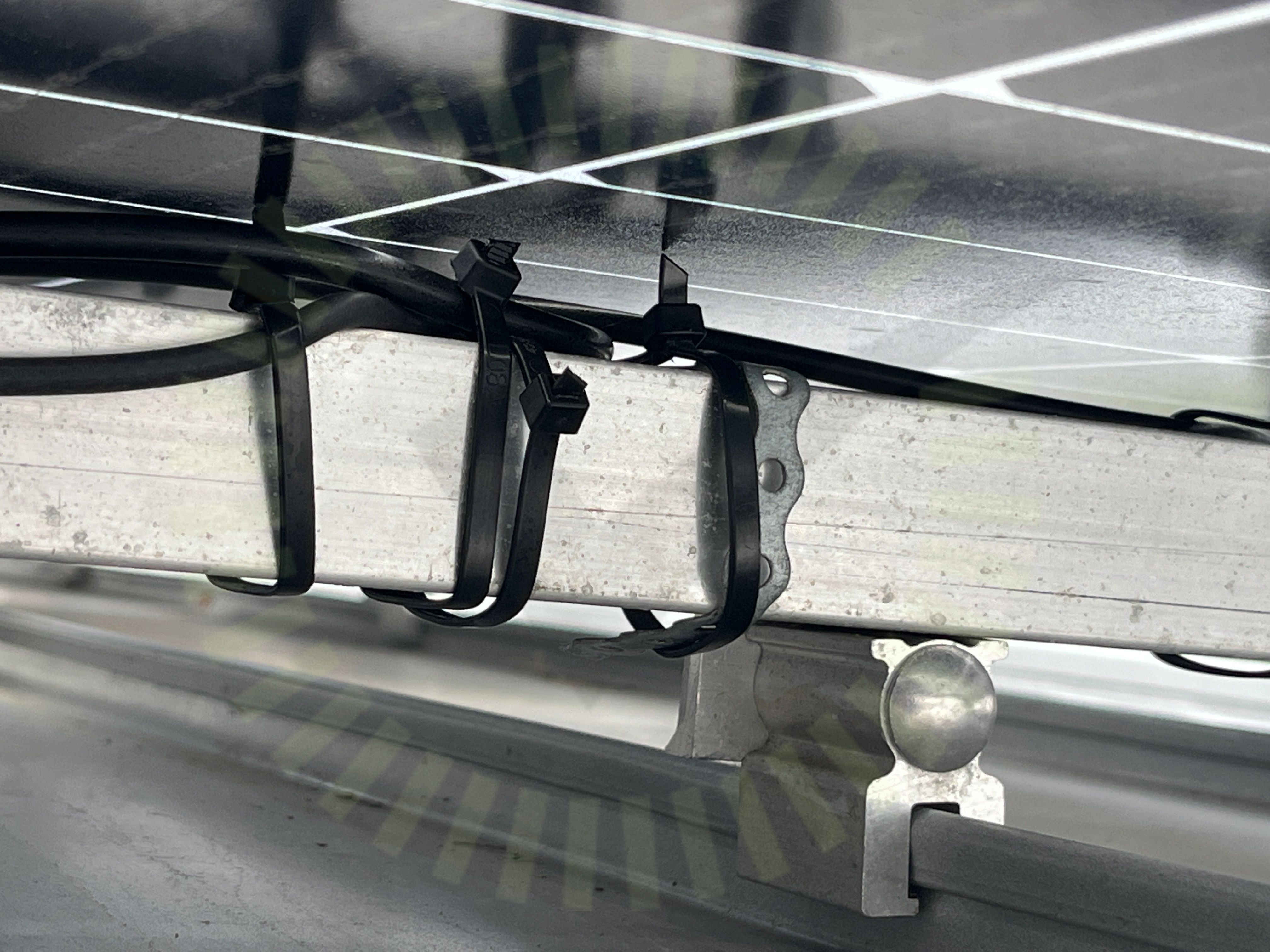

3.1 Föremål mot bakstycke

Inte godkänd

Skarpa kanter på avklippta buntband trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

3.2 Kontakter

Inte godkänd

Buntband får ej placeras över kontaktkroppen.

Godkända kontrollpunkter

15/17

Böjradie kablageDragavlastadeDräneringshålFästens placeringFörbindelse av kontakterKlämmornas överlappningKopplingslådaMellanrumPunktbelastningSkadaSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Falsplåt, SolarEdge: S-Serie

Anmärkningar

1/5

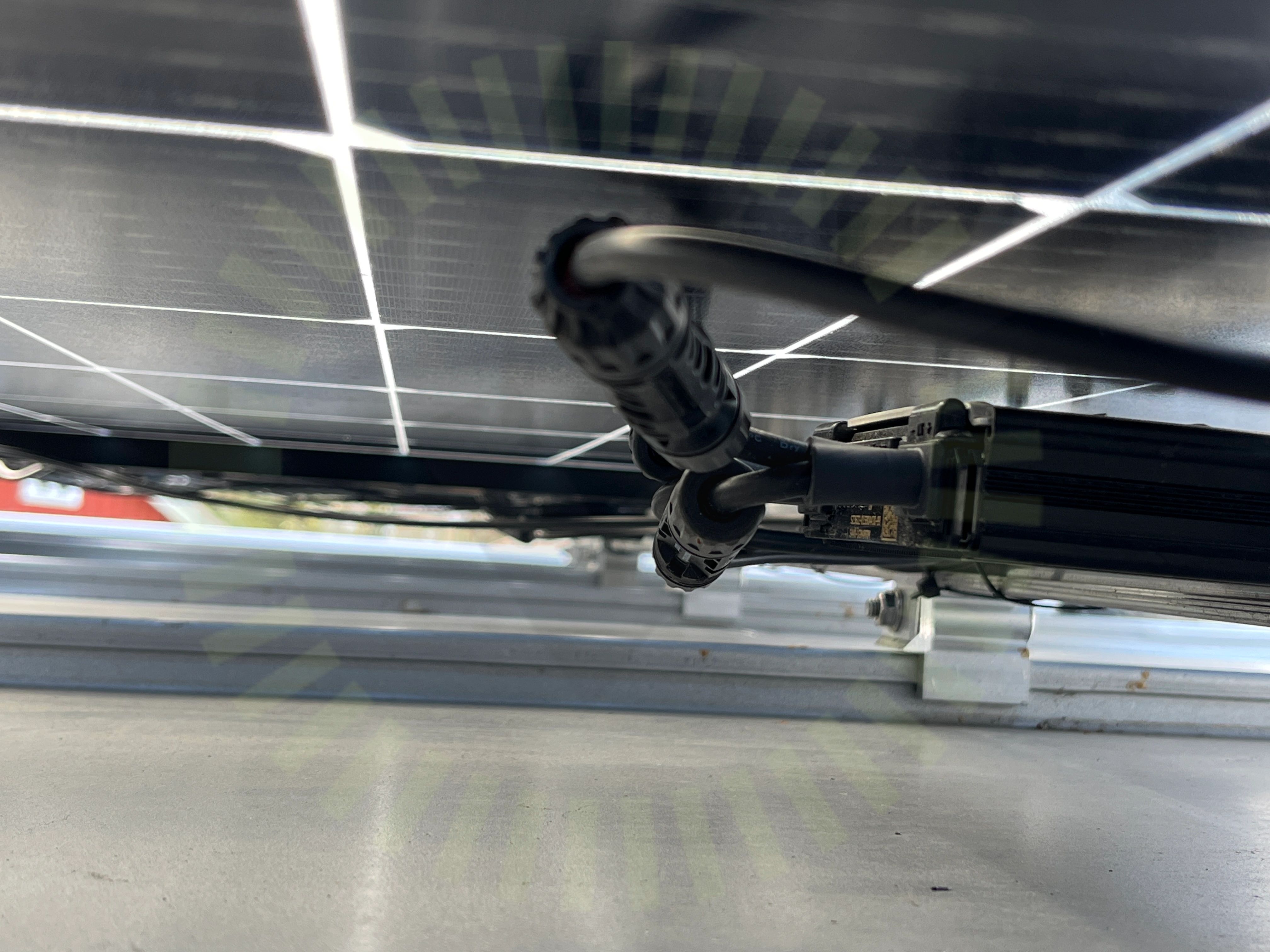

4.1 Dragavlastade

Inte godkänd

Kablarna skall vara dragavlastade för att det inte ska uppstå problem med optimerarnas utgångar. Skarpa böjar ut från optimerarnas utgångar.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5

Fastsäkring av produktKompatibilitetKontakterPlacering

Panntak, K2: SingleRail: CrossHook 3S

Anmärkningar

3/28

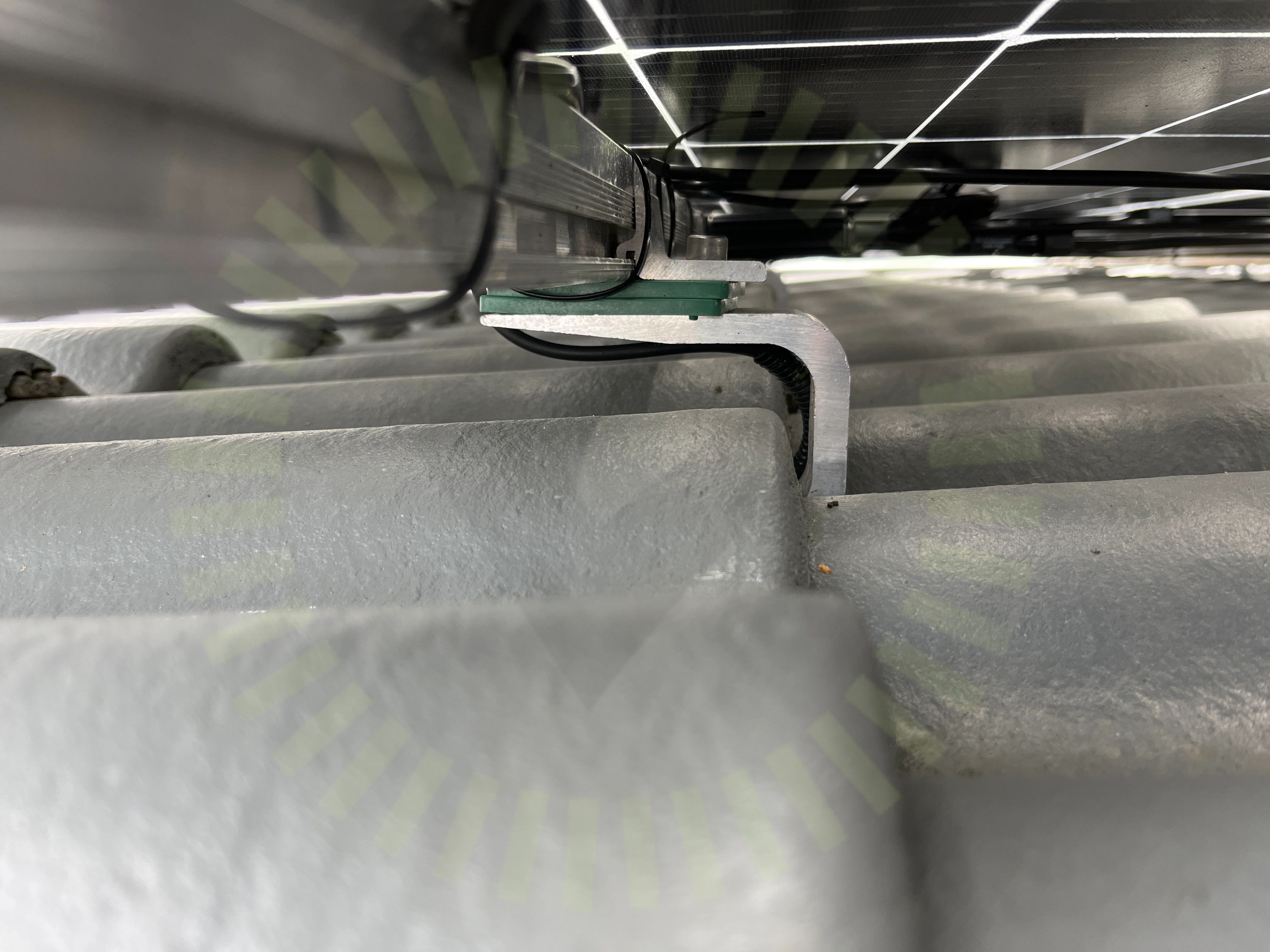

5.1 Främmande material

Inte godkänd

Material som inte är från tillverkaren av montagesystemet är inte tillåtet att använda vid montering. Vald material för höjdjustering är ej från tillverkaren.

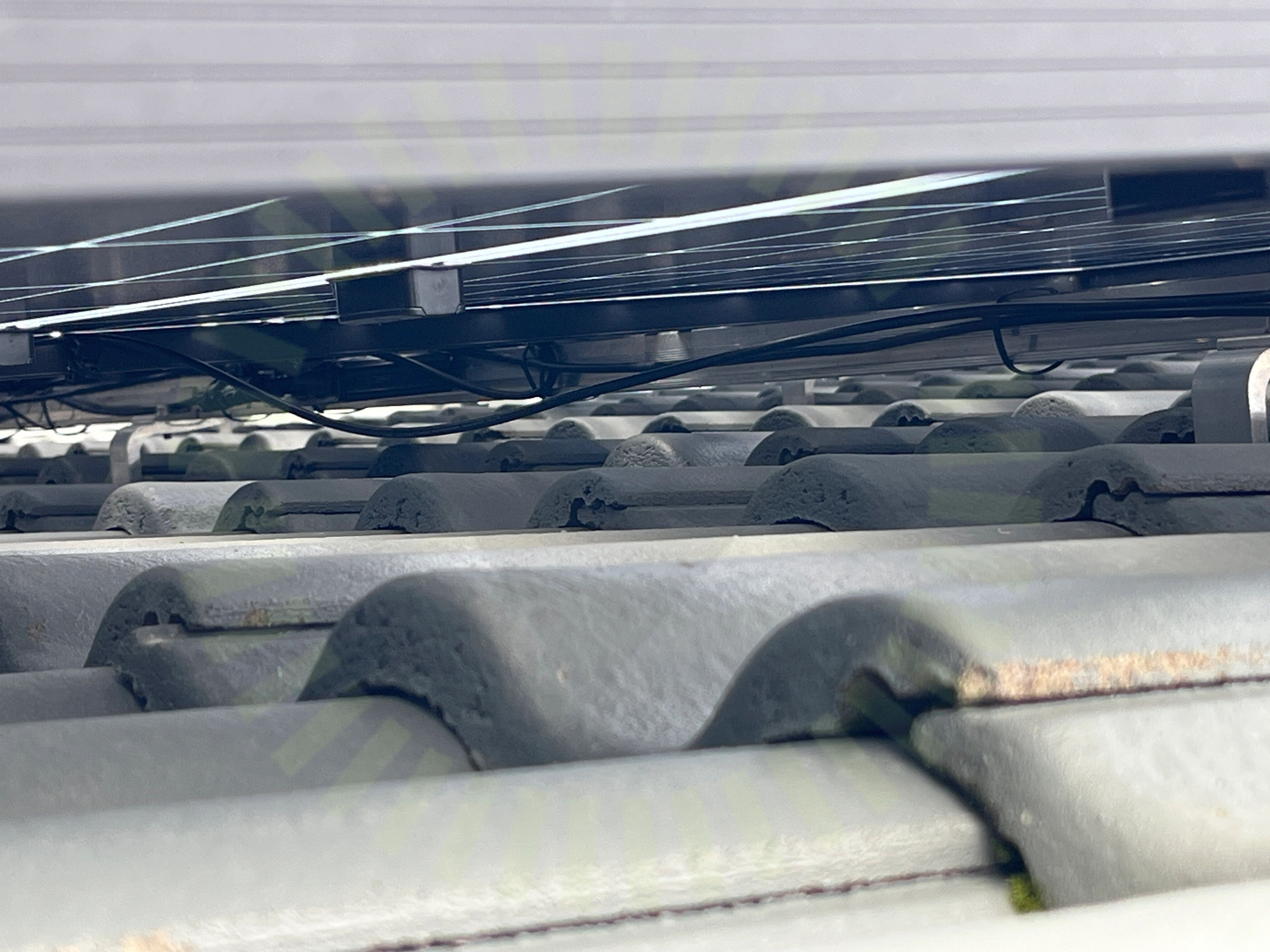

5.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.521.101 och 522.8.4)

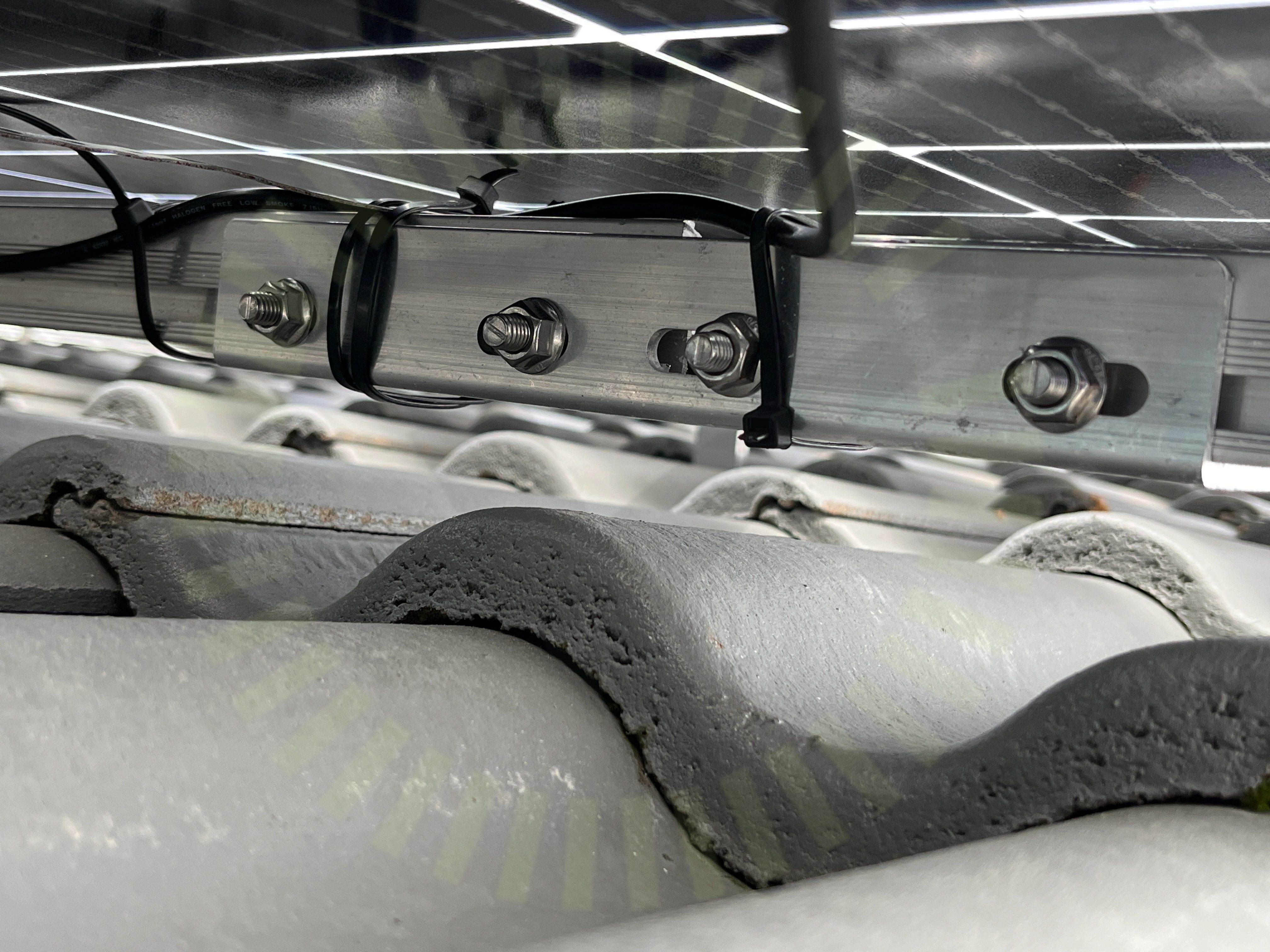

5.3 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. T-bult ligger inte korrekt.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 14

Godkända kontrollpunkter

25/28

Använd skruv för klämmaInfästningarKlämmans placering i skenaMittklämmorPanelramens höjdShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkruvar korrektSkyddSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCTakstolsbreddTakstolsinfästningTermisk brytpunkt skenorTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor

Panntak, Luxor: EcoLine M108 (400 - 420 W)

Anmärkningar

1/17

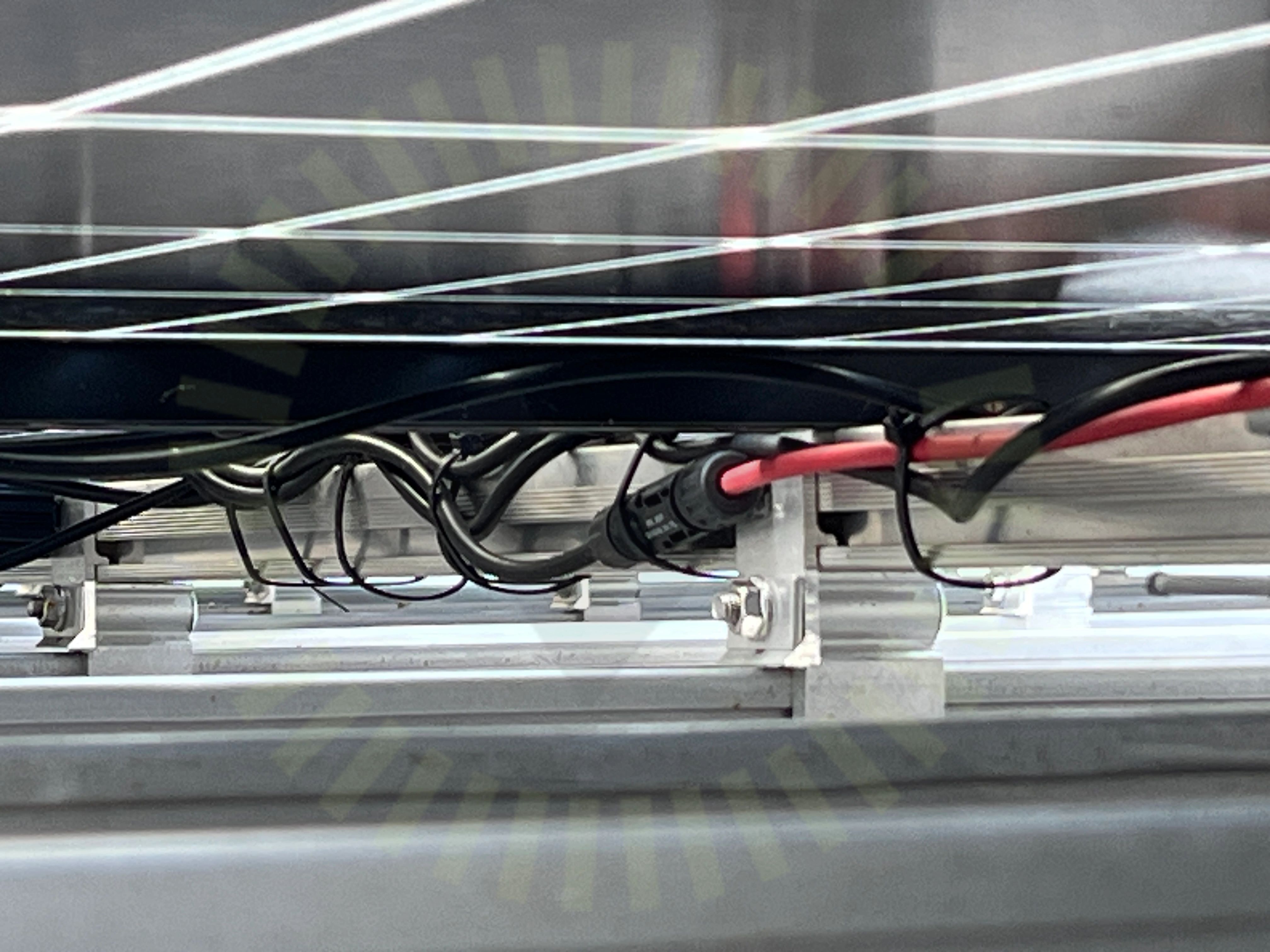

6.1 Stress på kontakter

Inte godkänd

Kontakter är uppspända mellan optimerare och skena. Detta skapar stress på kontakt.

Godkända kontrollpunkter

16/17

Böjradie kablageDragavlastadeDräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontakterKopplingslådaMellanrumPunktbelastningSkadaSkadorSkuggaSpänningar i ramSträngförläggning

Panntak, SolarEdge: S-Serie

Anmärkningar

1/5

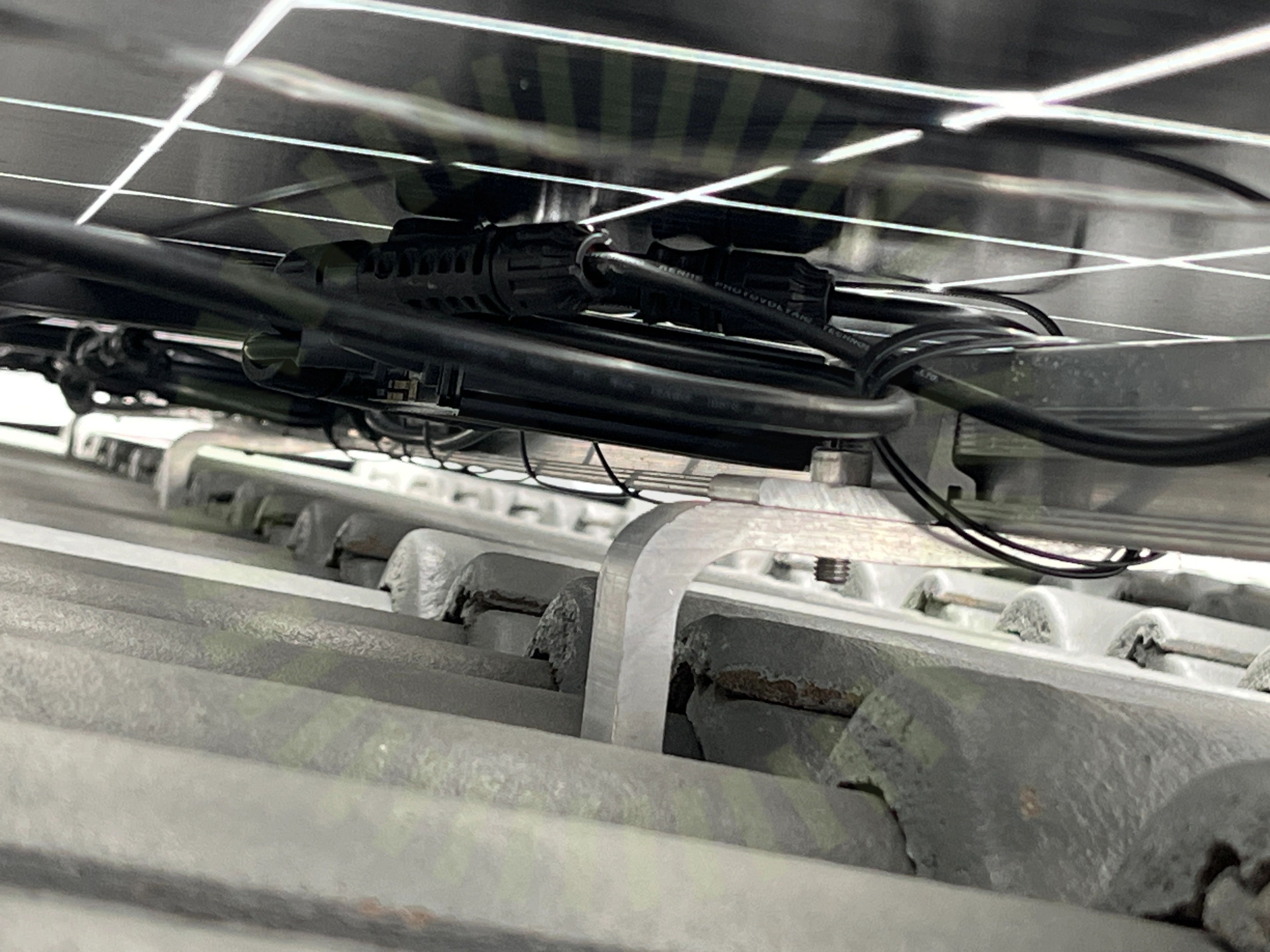

7.1 Dragavlastade

Inte godkänd

Kablarna skall vara dragavlastade för att det inte ska uppstå problem med optimerarnas utgångar. Skarpa böjar ut från optimerarnas utgångar.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5

Fastsäkring av produktKompatibilitetKontakterPlacering

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

26/26

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvståndDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av växelriktareFörskruvningHuvudsäkringInfästningLedare fastspändaMärkningSäkringsdimensionTätningsinsattsVentilationVinkelVäxelriktarens kontakter
