1.1 Mätprotokoll DC
Inte godkändMätningar ej inskrivet i protokoll. Enbart bilder på mätningar, ej kopplat till respektive sträng.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Besiktningsrapport
8.3
Installation genom
Sesol
Datum
28 mars 2023
Ort
Jörlanda, Västra Götalands län
88% godkända12% ej godkända
Om installationen
PanelerHyundai: HiE-S(410-425)DG
MontagesystemWeland Stål: Plåttak
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörElmaterial: Kapsling
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/2Godkända kontrollpunkter
1/2Strängschema
Kapsling
Anmärkningar
1/92.1 5-ledar system
Inte godkändEj rätt kopplat. 5-ledar system går till 4-ledar system igen.
Godkända kontrollpunkter
8/9BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringTermisk påverkanYttre påverkan
Tak 1, Hyundai: HiE-S(410-425)DG
Anmärkningar
2/16
3.1 Avstånd till yta
Inte godkändPanelen är placerad för nära kringliggande yta.
HES INSTALLATION MANUAL (IEC) Issued on October. 25th, 2022 (Version1.2), Sida 14
3.2 Stress på kontakter
Inte godkändSkarv hänger löst
Godkända kontrollpunkter
12/16DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontakterPanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramSträngförläggning
Ej tillgängligt vid besiktning
2/16KopplingslådaPanelkablagets böjradie
Tak 1, Weland Stål: Plåttak
Anmärkningar

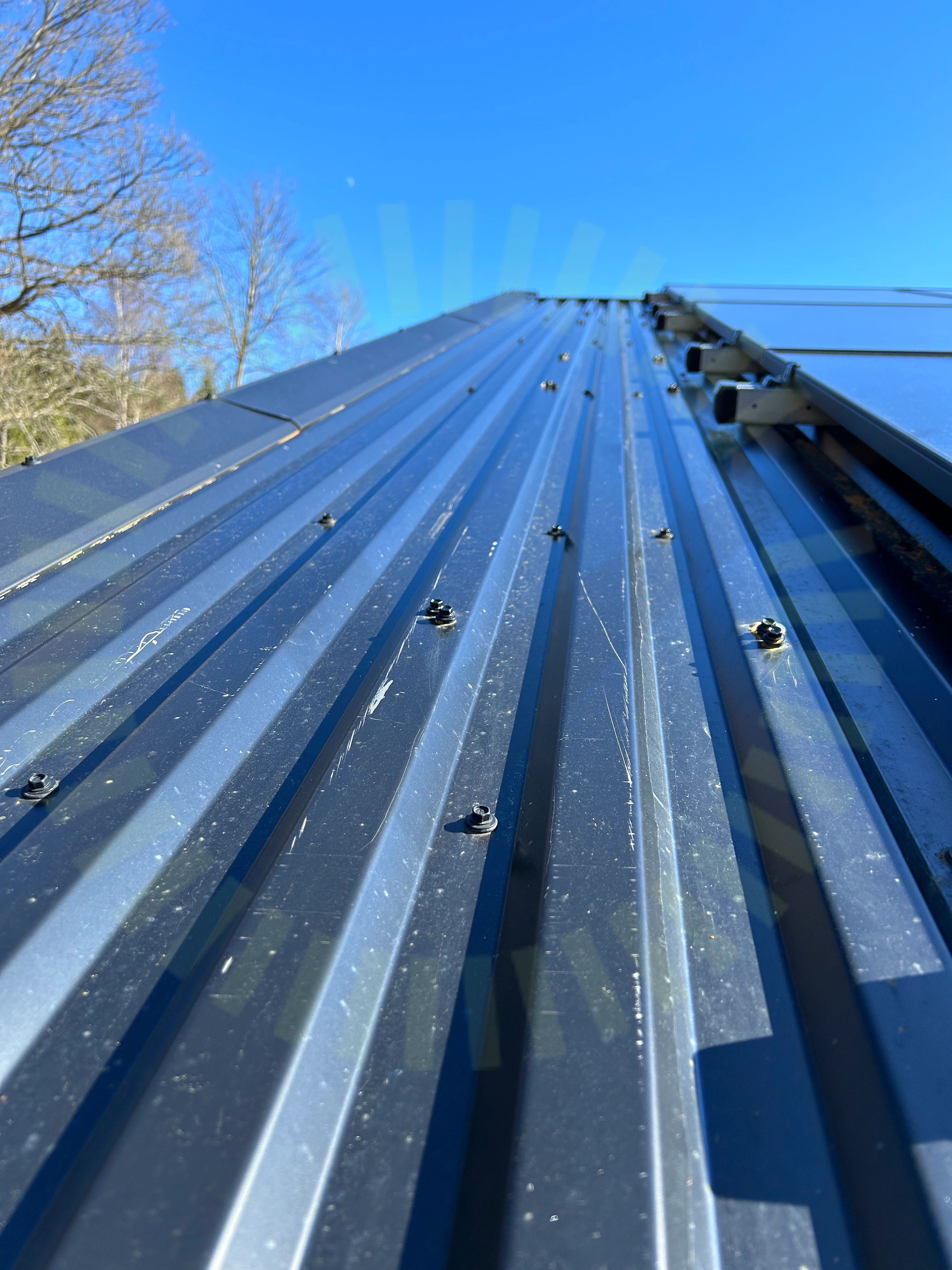

6/194.1 Infästning
Inte godkändLastberäkning saknas. Antal skruv per meter inte kontrollerbart
MA5101 Sid 1 (1) | Version 4 - 220829
4.2 Infästning skena
Inte godkändLastberäkning är ofullständig. Måtten den 1a meter är 200mm och efter den 1a metern 1000mm.
MA5101 Sid 1 (1) | Version 4 - 220829

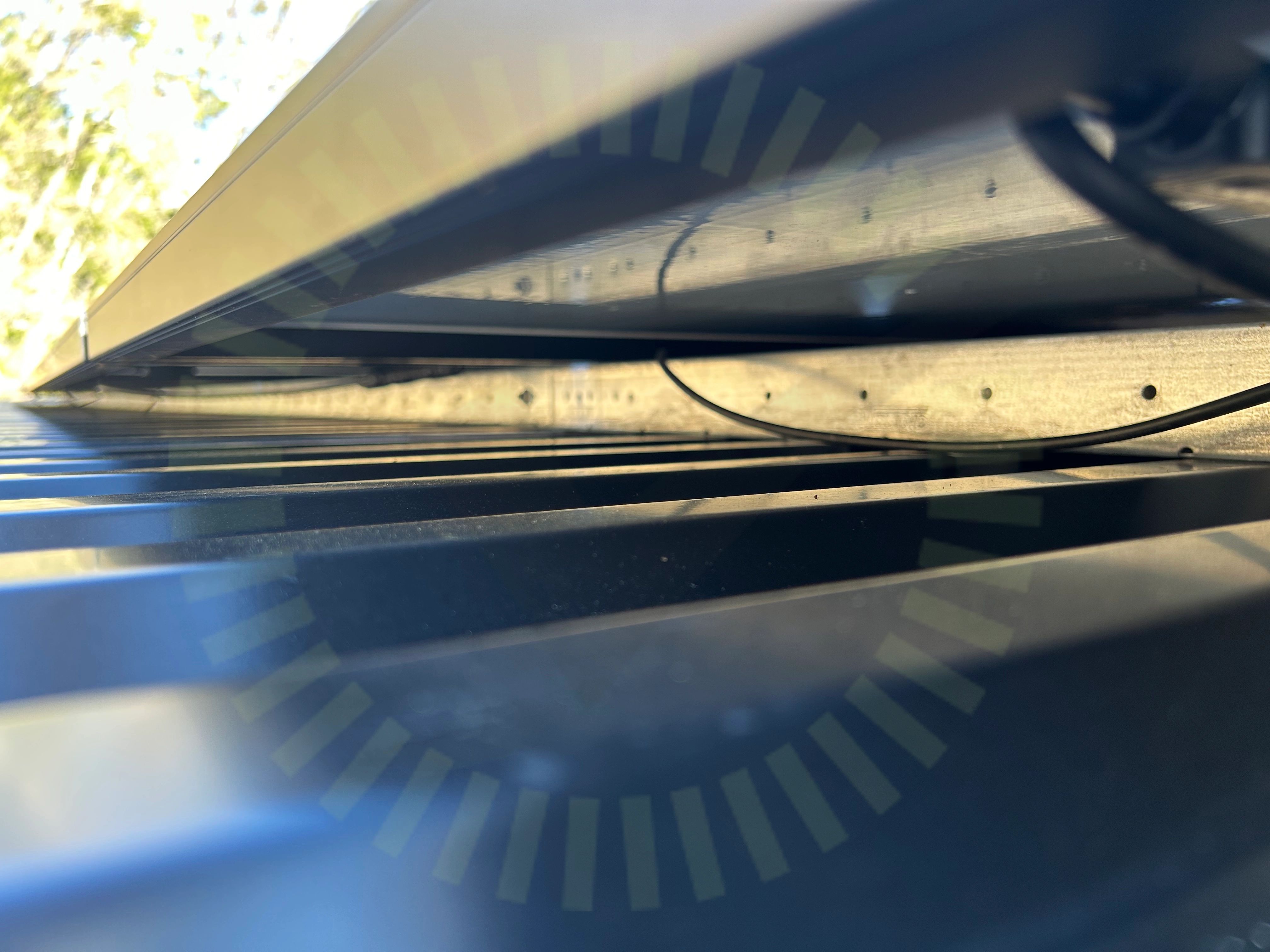

4.3 Kabeluppfästning
Inte godkändKablar är monterade så att det finns risk att kablaget skadas över tid.
SS 436 40 00 (712.521.101 och 522.8.4)
4.4 Montage
Inte godkändEj tät efter tidigare felmontage

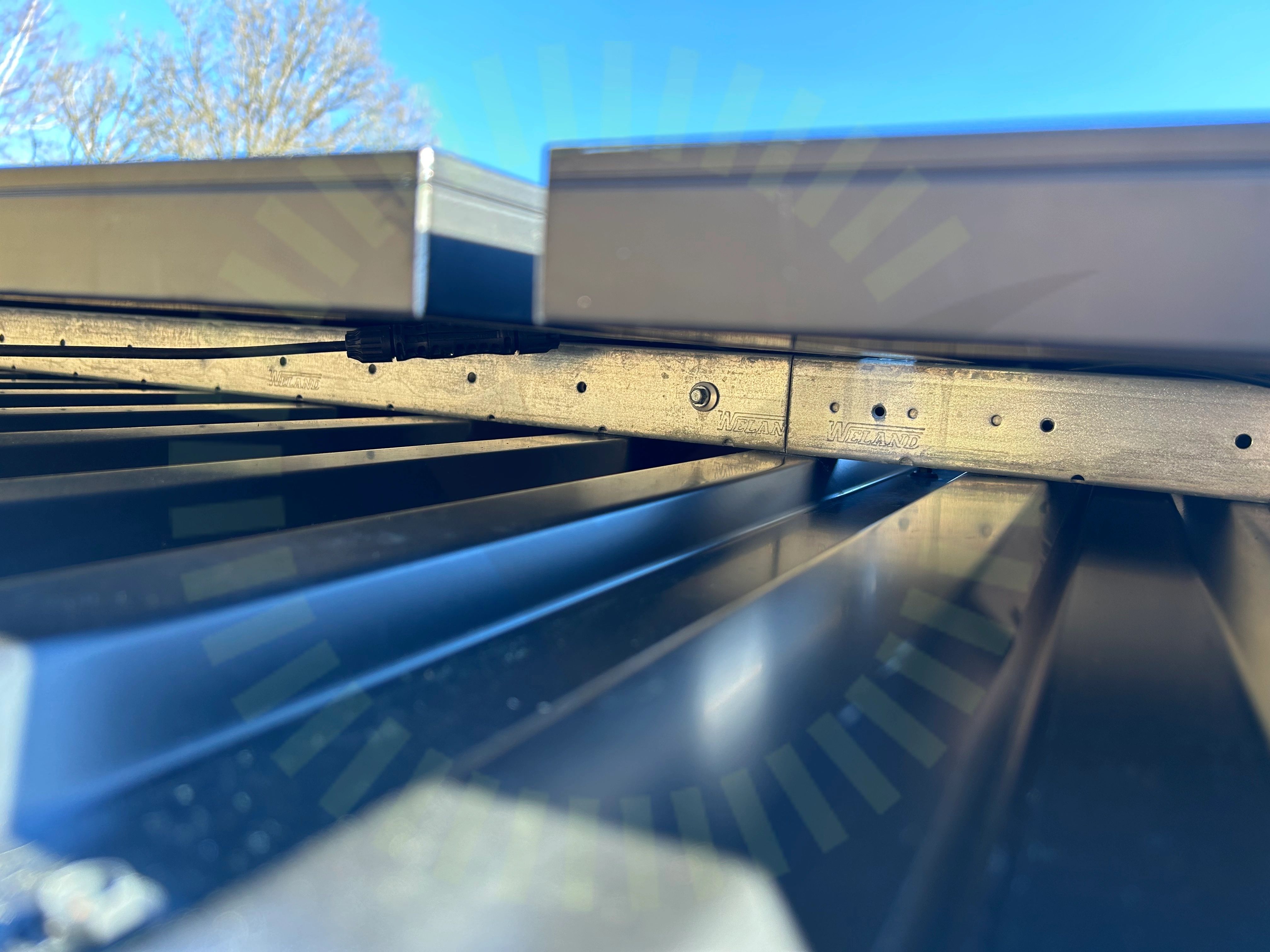

4.5 Skarv
Inte godkändSkarv ej rätt utfört
4.6 Snö- och Vindlastberäkning
Inte godkändSnö- vindlast projektering ej fullständig. Enbart 2sidor.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
11/19Främmande materialKlämmor rätt förläggningMittklämma skruvMittklämmorShimsSkadorSkarp kantSkyddVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Ej tillgängligt vid besiktning
2/19Använd skruvTakgenomföring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
