Institutet för Solenergikvalitet

Besiktningsrapport

9.3
x

Installation genom

Hammarö Solenergi

Datum

11 december 2025

Ort

Kristinehamn, Värmlands län
Anslutningar i brytare
Informering av solceller
Varning för likspänning
92% godkända8% ej godkända

Om installationen

VäxelriktareSolinteg: MHT-(4-12)K-25
BatteriEnerShare: Core
TillbehörSmartmätare: RMK (Solinteg)
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Hammarö Solenergi

Installerad av Hammarö Solenergi som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

1/1
Avtal

Batteri

Anmärkningar

1/16
Batteri PE

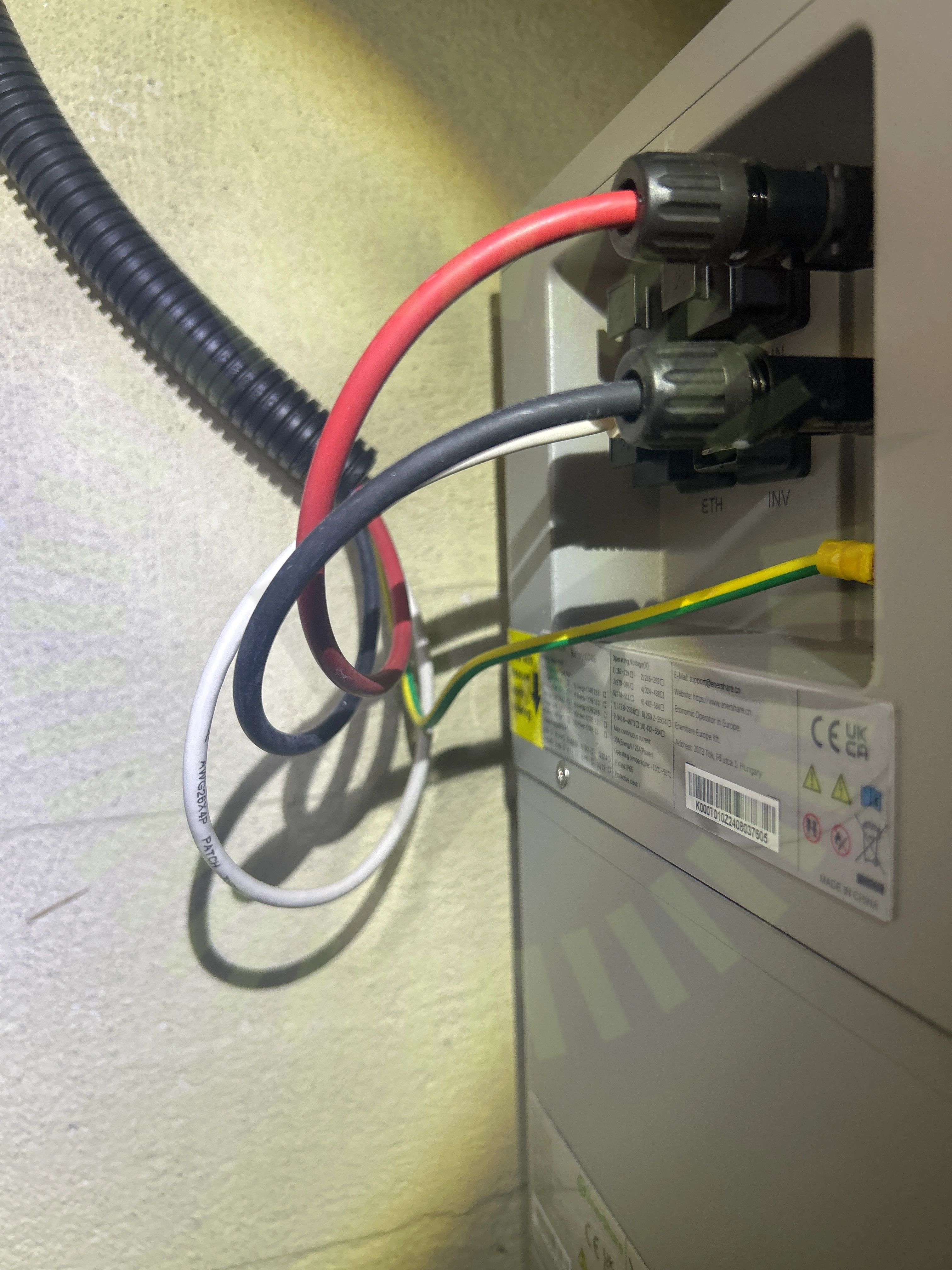

2.1 Batteri PE

Inte godkänd

Batteriets jordkabel har för klen area. Enligt tillverkarens anvisningar ska jordkabeln vara 10mm2.

Enershare CORE Series Battery Operating Manual V1.4, sid 30

Godkända kontrollpunkter

15/16
Avstånd närliggande objektAvstånd till växelriktareDC anslutning Fastsäkring av produktLutningSignalkabel batteriSkadorSmartmätareStyrmodul fastskruvadTillgång till batterietUnderliggande materialUppfästning av kablageVäderskyddÄr rätt antal moduler ihopkopplade?Är utrymmet lämpligt för batteriet?

Smartmätare

Godkända kontrollpunkter

5/7
Fastsäkring av produktMatning till smartmätarePlacering av smartmätareSignalkabel till växelriktarenSkador signalkablage

Ej tillgängligt vid besiktning

2/7
Anslutning av CT klämmorPlacering av CT klämmor

Säkerhetsbrytare AC

Anmärkningar

1/7
Anslutningar i brytare

4.1 Anslutningar i brytare

Inte godkänd

Växelriktarens kabel är inte korrekt ansluten i säkerhetsbrytaren. Ledare är anslutna i felaktig ordning.

Godkända kontrollpunkter

6/7
EgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Godkända kontrollpunkter

5/5
FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/4
Informering av solceller

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Varning för likspänning

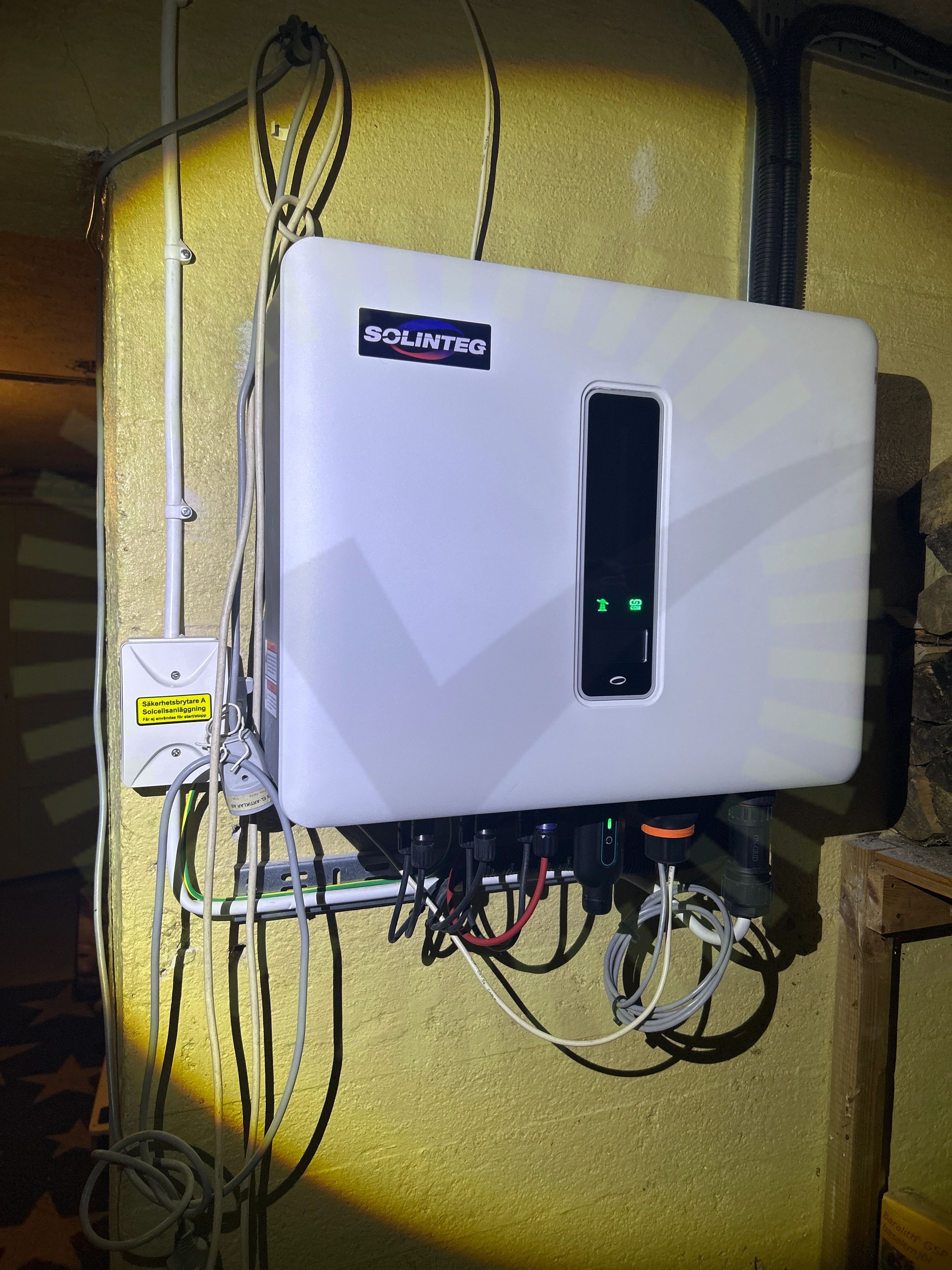

6.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4
Missvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

2/29
Avstånd närliggande objekt

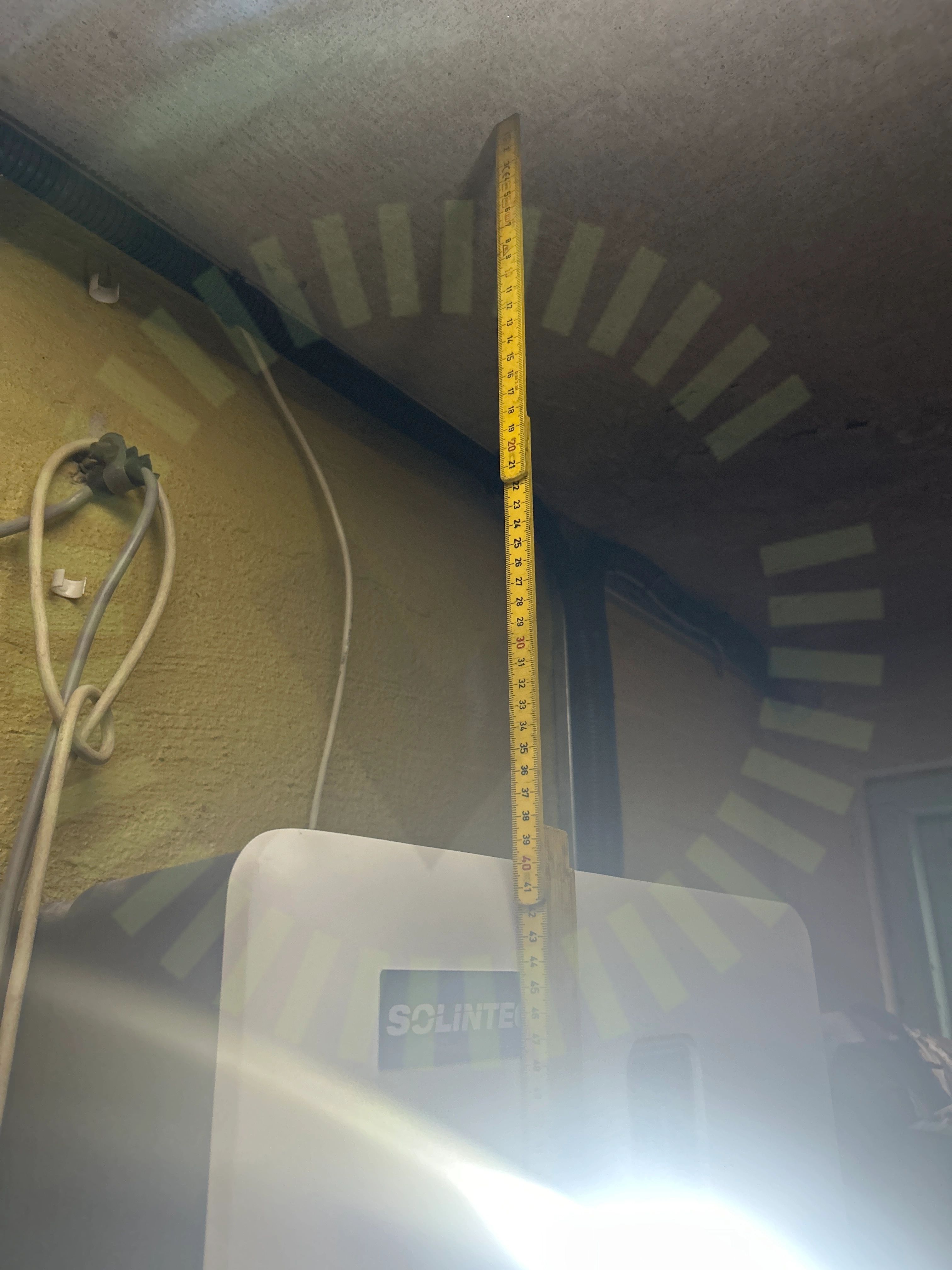

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära taket.

Solinteg: MHT-4/5/6/8/10/12K-25 User Manual, Sida 22
Kablagets böjradie

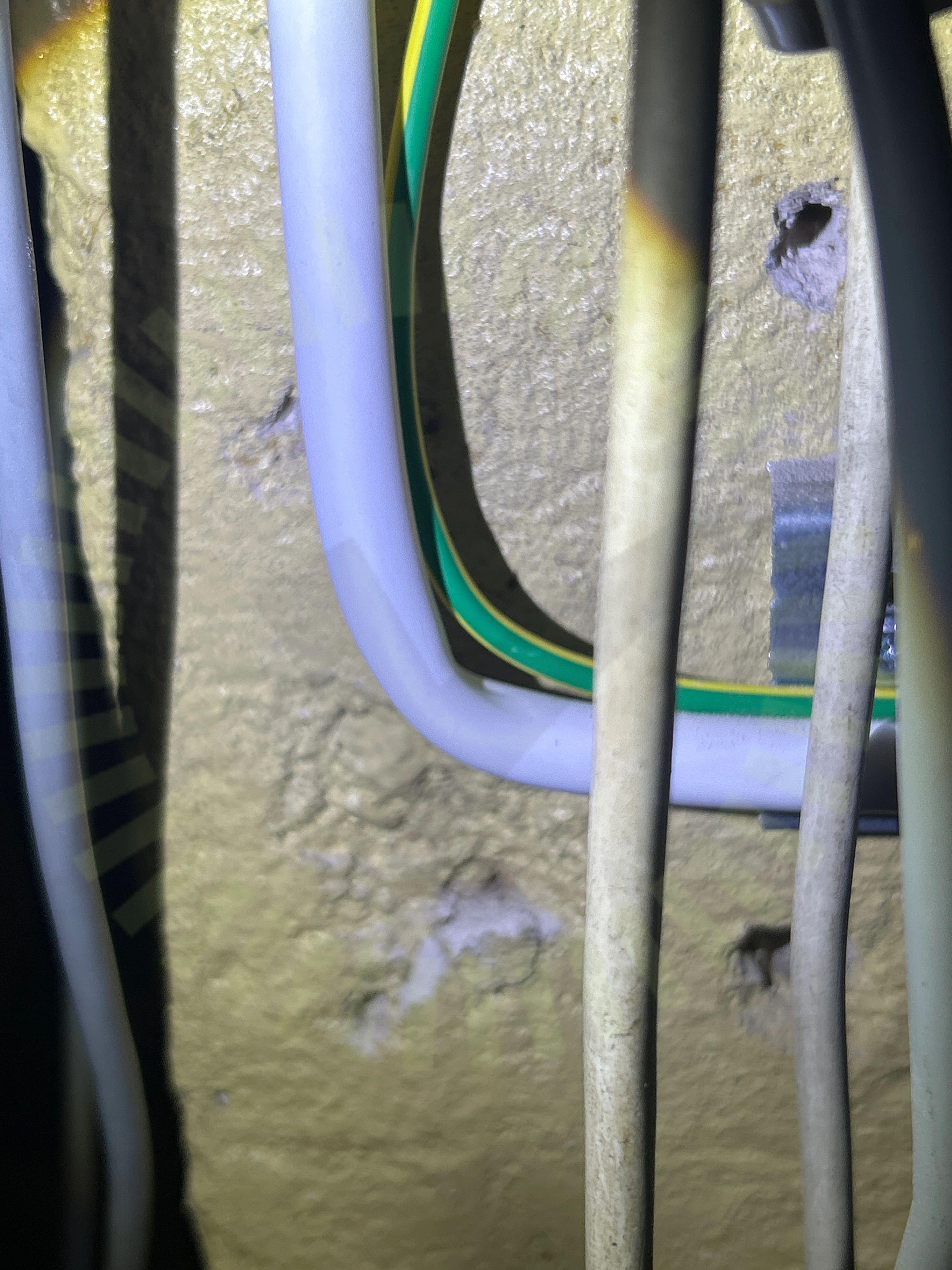

7.2 Kablagets böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

26/29
AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/29
DC Max Ström
