Besiktningsrapport

9.1

Installation genom

Takkraft

Datum

20 maj 2026

Ort

Sollentuna, Stockholms län

Fastsäkring av produkt

Kabeluppfästning

PEN-ledare

+ 6

92% godkända8% ej godkända

Om installationen

PanelerAIKO: MAH60Db

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareSigenergy: Hybrid TP2

BatteriSigenergy: SigenStor BAT

TillbehörSäkerhetsbrytare AC

TillbehörEastron: Sigen Sensor TP-CT120-DH

TillbehörUndercentral

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

3/17

2.1 Batteri PE

Inte godkänd

Batteriets jord sitter löst i anslutningen på växelriktaren.

SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 3

2.2 Fastsäkring av produkt

Inte godkänd

Vägginfästning är bristfälligt utförd.

SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 10

2.3 Väderskydd

Inte godkänd

Batteriet är inte väderskyddat.

SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 4

Godkända kontrollpunkter

14/17

Avstånd närliggande objektAvstånd till växelriktareBakomliggande materialBatterikåporDC anslutning LutningPlacering av batteriSammansättning av batterimodulerSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymme

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1: AIKO: MAH60Db

Anmärkningar

1/15

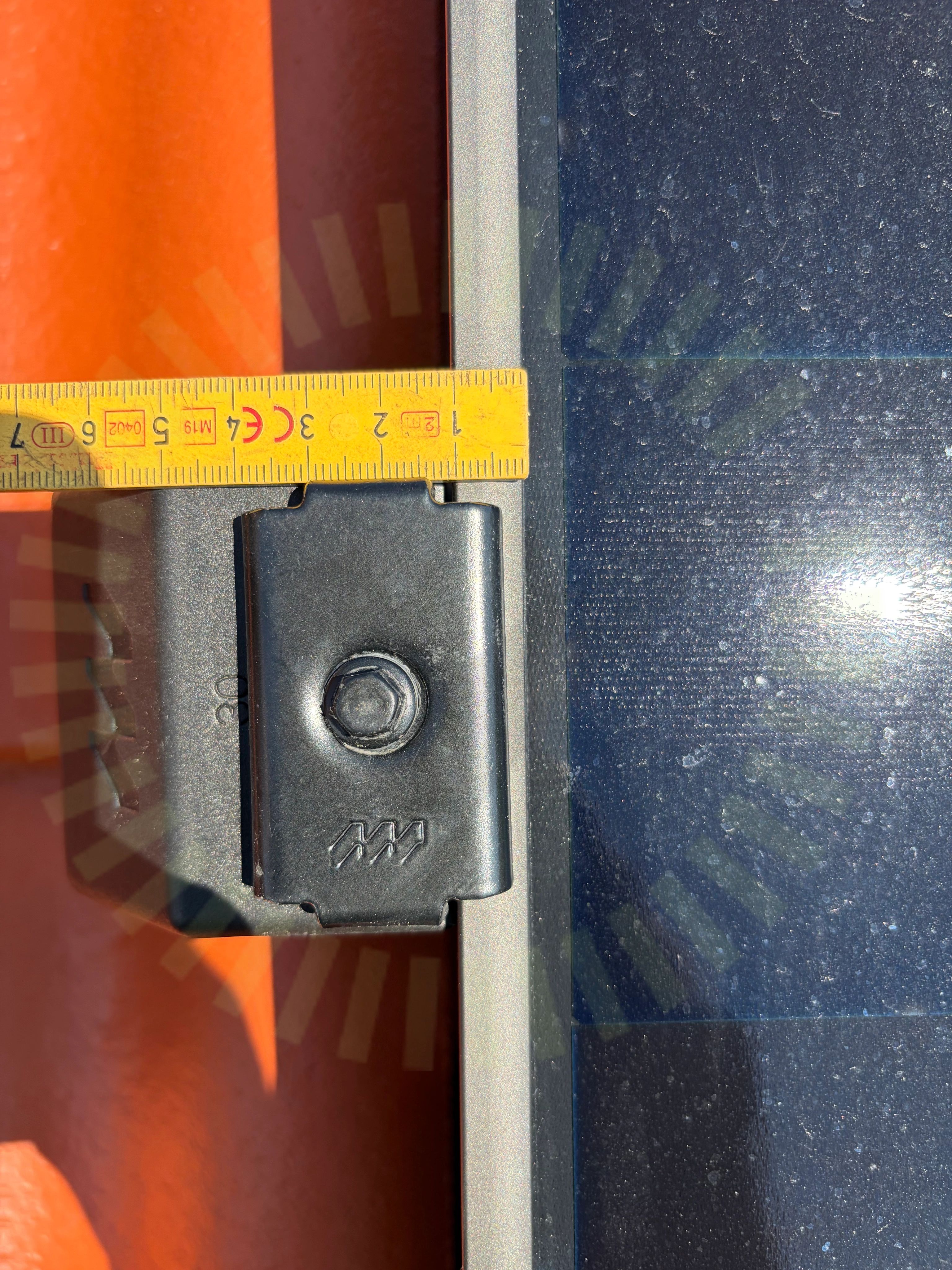

5.1 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

AIKO PV Module Installation Manual Dual Glass Module version 202502 sid 17.

Godkända kontrollpunkter

14/15

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1: Nordmount Panntak: Bärläkt

Anmärkningar

1/22

6.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

21/22

Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Undercentral

Anmärkningar

1/6

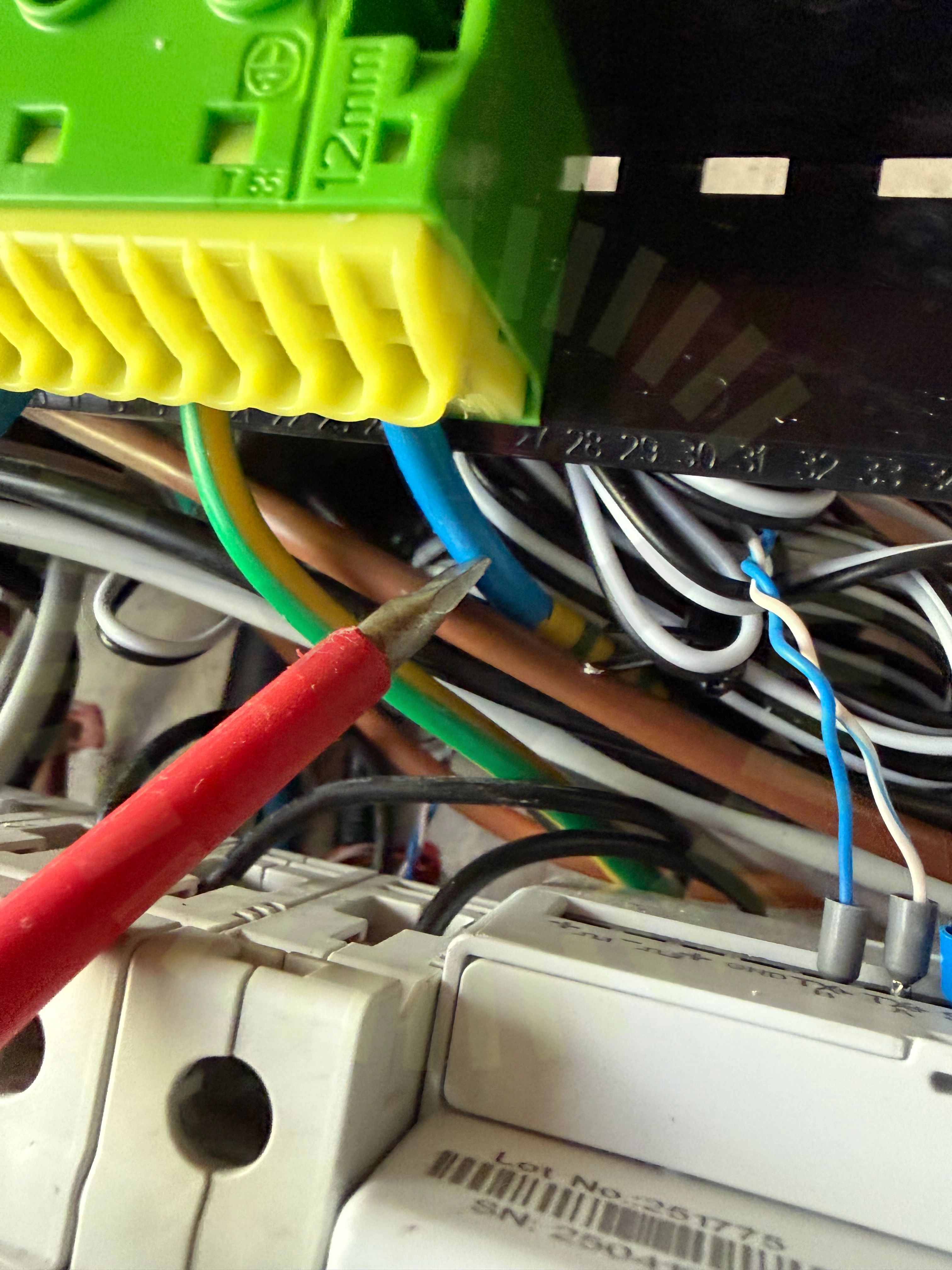

7.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6

InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4

8.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4

Missvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/36

9.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)

9.2 Funktionsjord

Inte godkänd

Funktionsjord sitter löst i anslutningen på växelriktaren.

SS 436 40 00, 712.542.103

9.3 Väderskydd

Inte godkänd

Växelriktaren är inte väderskyddad.

Sigen Hybrid (3.0-12.0) TP2 series Installation Guide V01, Sida 4

Godkända kontrollpunkter

32/36

AC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/36

Genomföringar
