Besiktningsrapport

8.6

Installation genom

Takkraft

Datum

20 maj 2026

Ort

Sollentuna, Stockholms län

Fastsäkring av produkt

Funktionsjord

Informering av solceller

+ 3

88% godkända13% ej godkända

Om installationen

VäxelriktareSigenergy: Hybrid TP2

BatteriSigenergy: SigenStor BAT

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

3/17

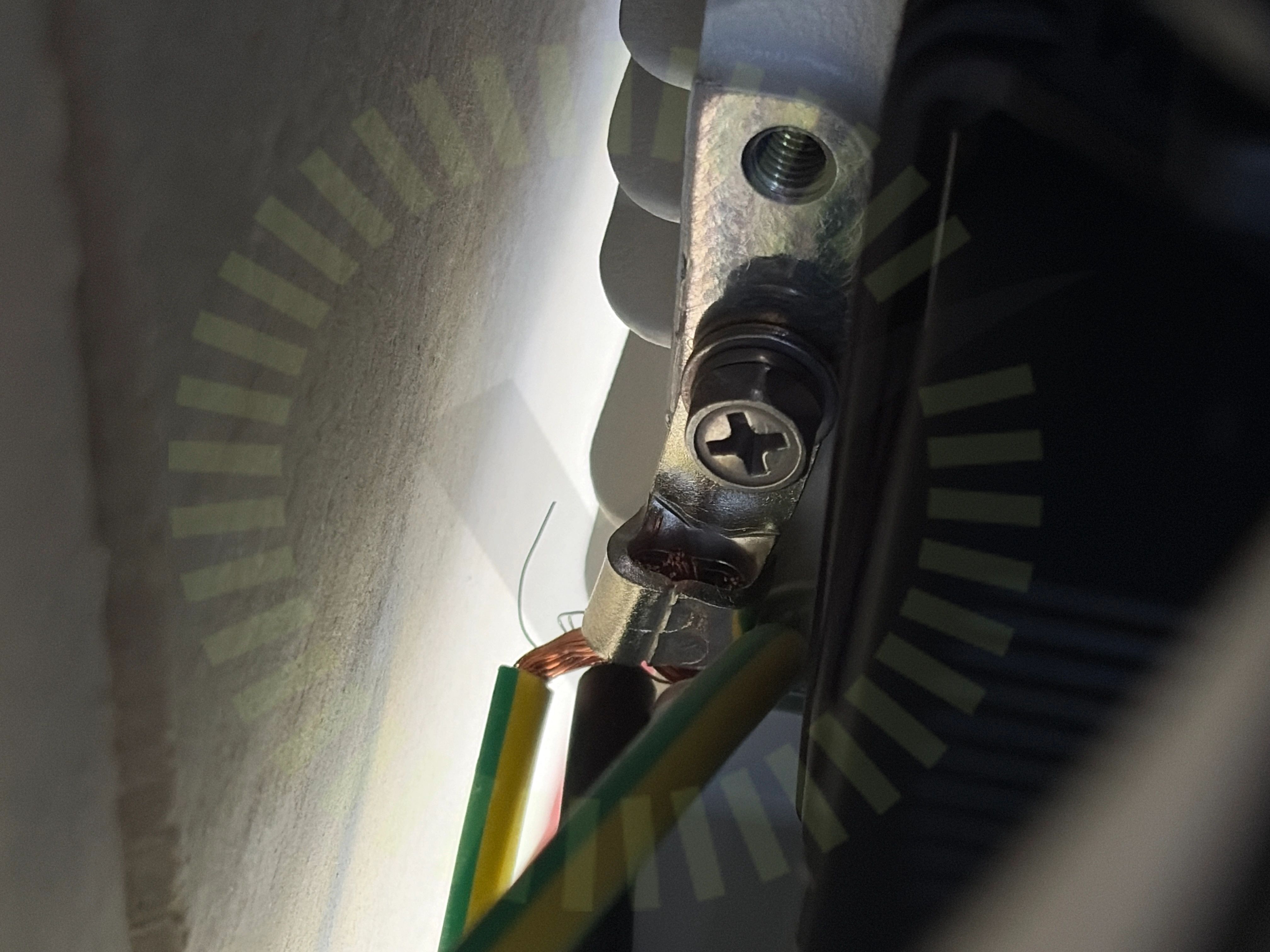

1.1 Batteri PE

Inte godkänd

Batteriets jord sitter löst i anslutningen på växelriktaren.

SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 3

1.2 Fastsäkring av produkt

Inte godkänd

Vägginfästning är bristfälligt utförd.

SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 10

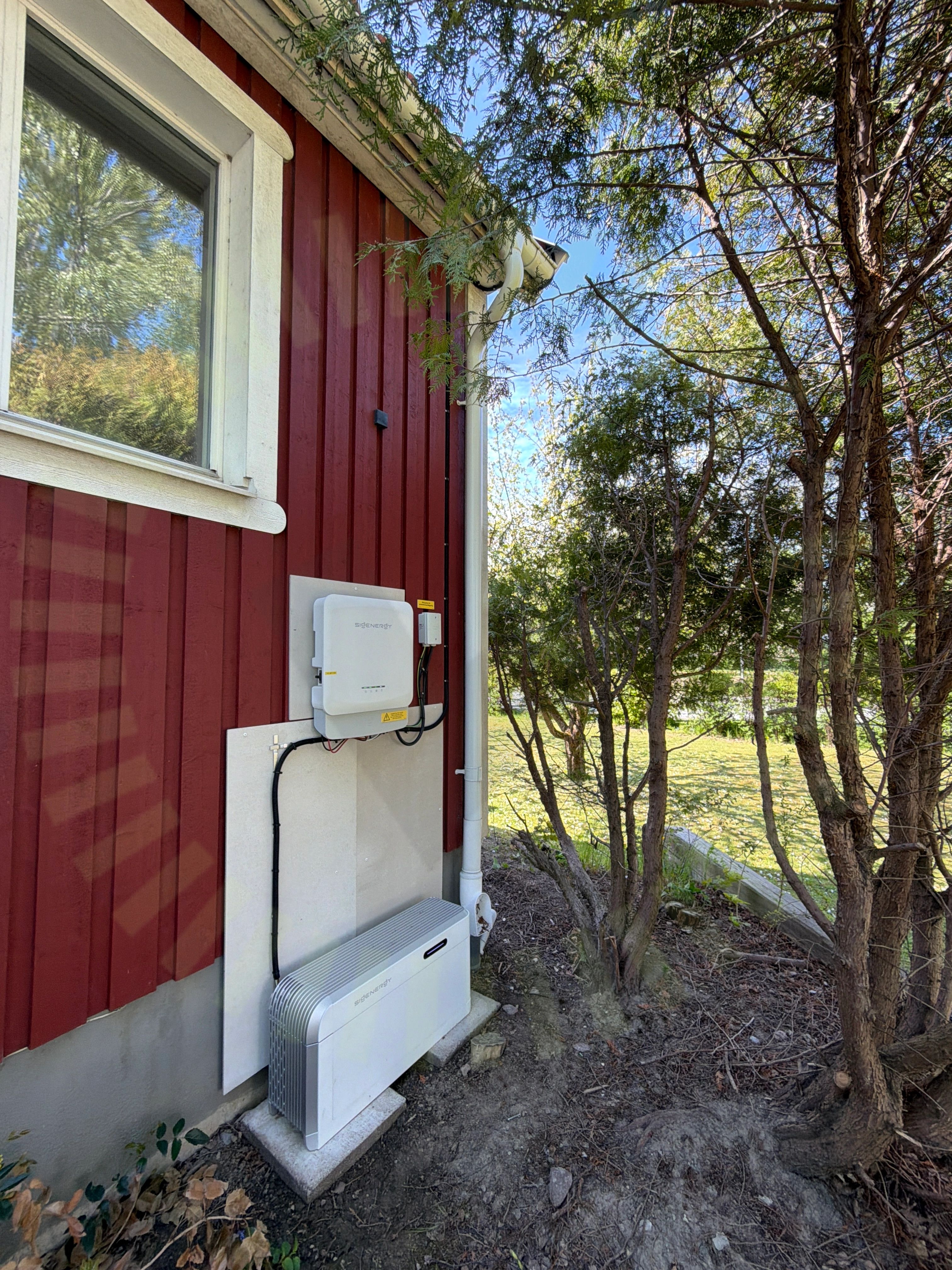

1.3 Väderskydd

Inte godkänd

Batteriet är inte väderskyddat.

SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 4

Godkända kontrollpunkter

14/17

Avstånd närliggande objektAvstånd till växelriktareBakomliggande materialBatterikåporDC anslutning LutningPlacering av batteriSammansättning av batterimodulerSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymme

Varselmärkning

Anmärkningar

1/4

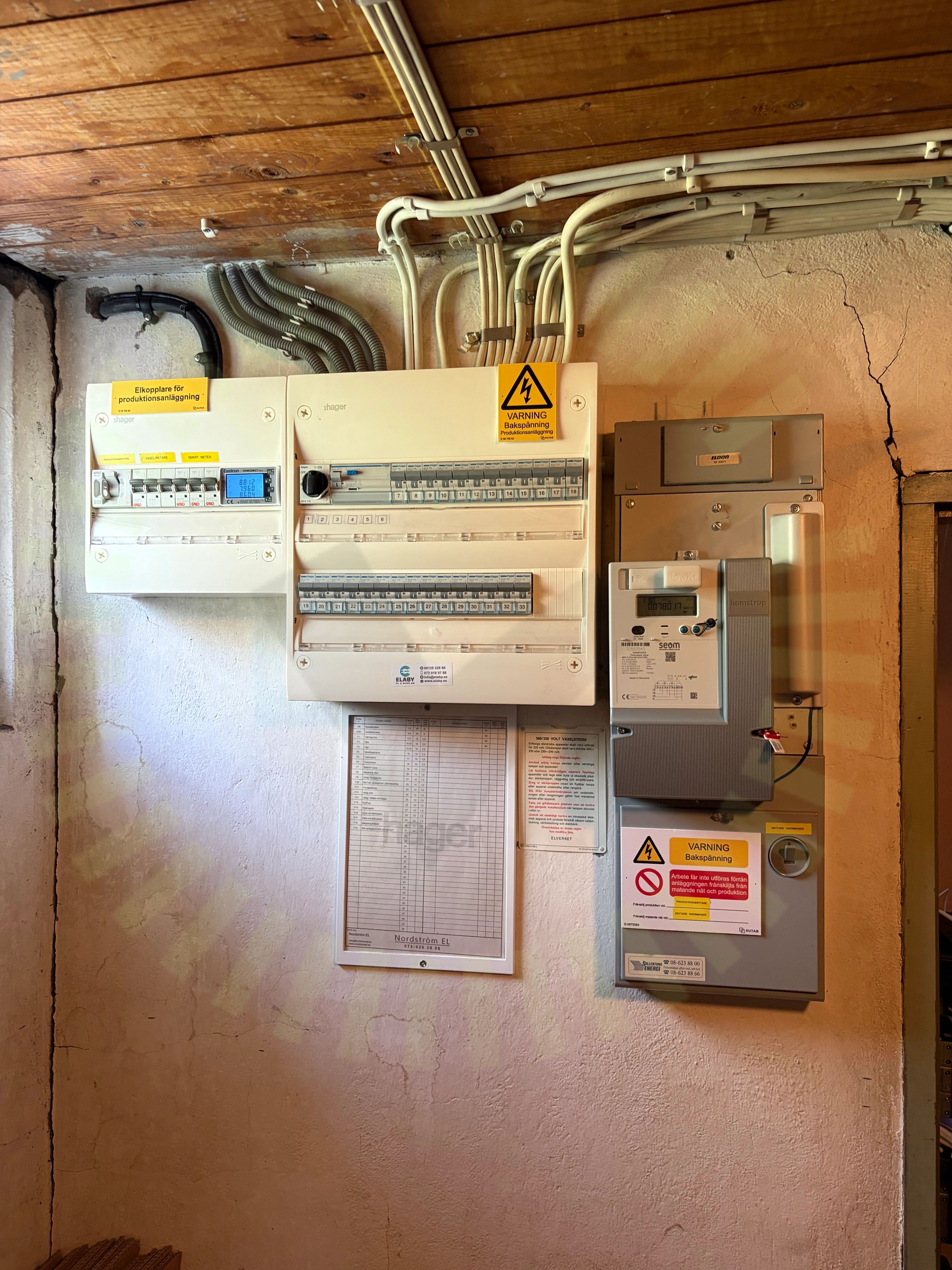

2.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4

Missvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/36

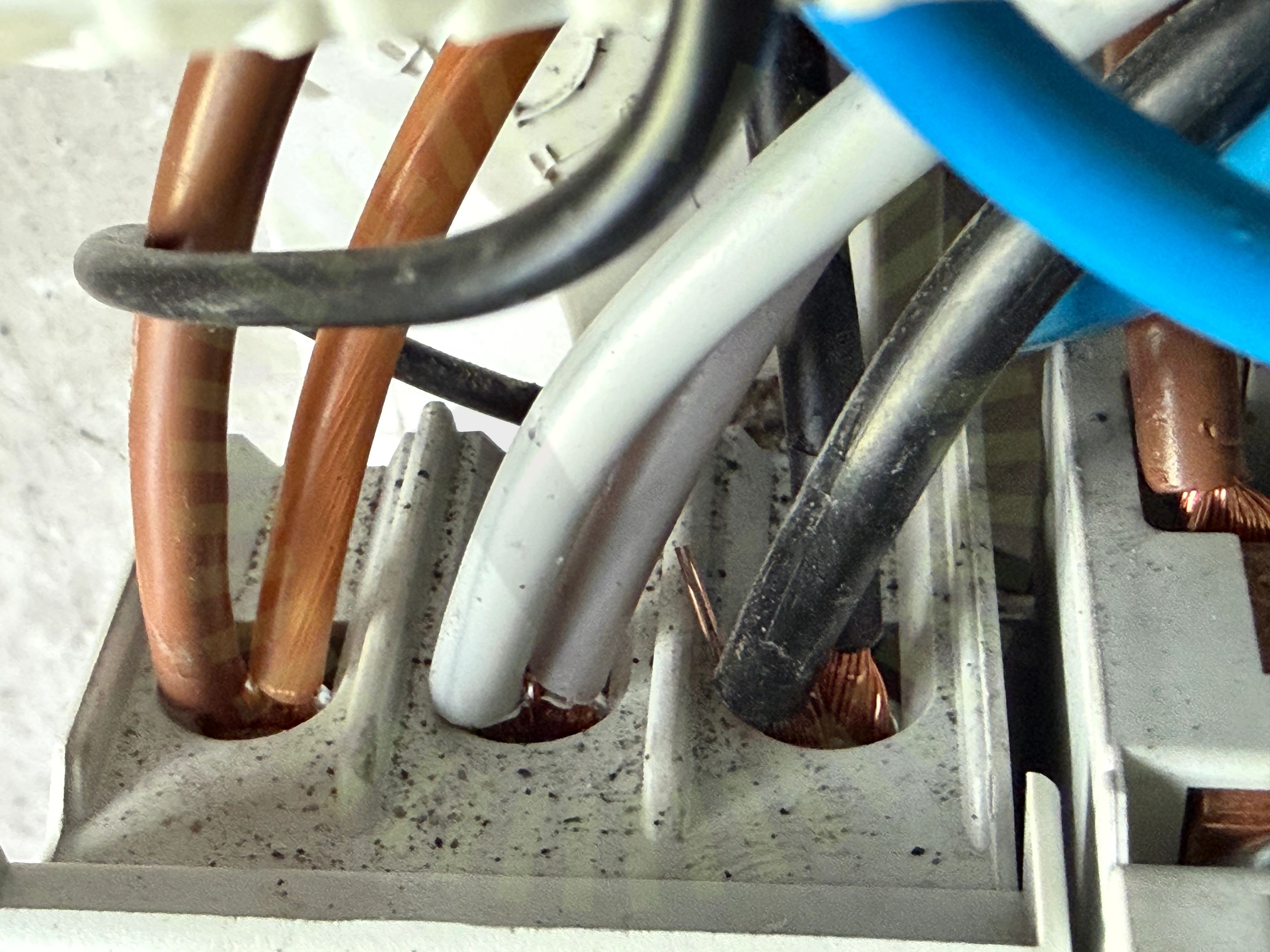

3.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)

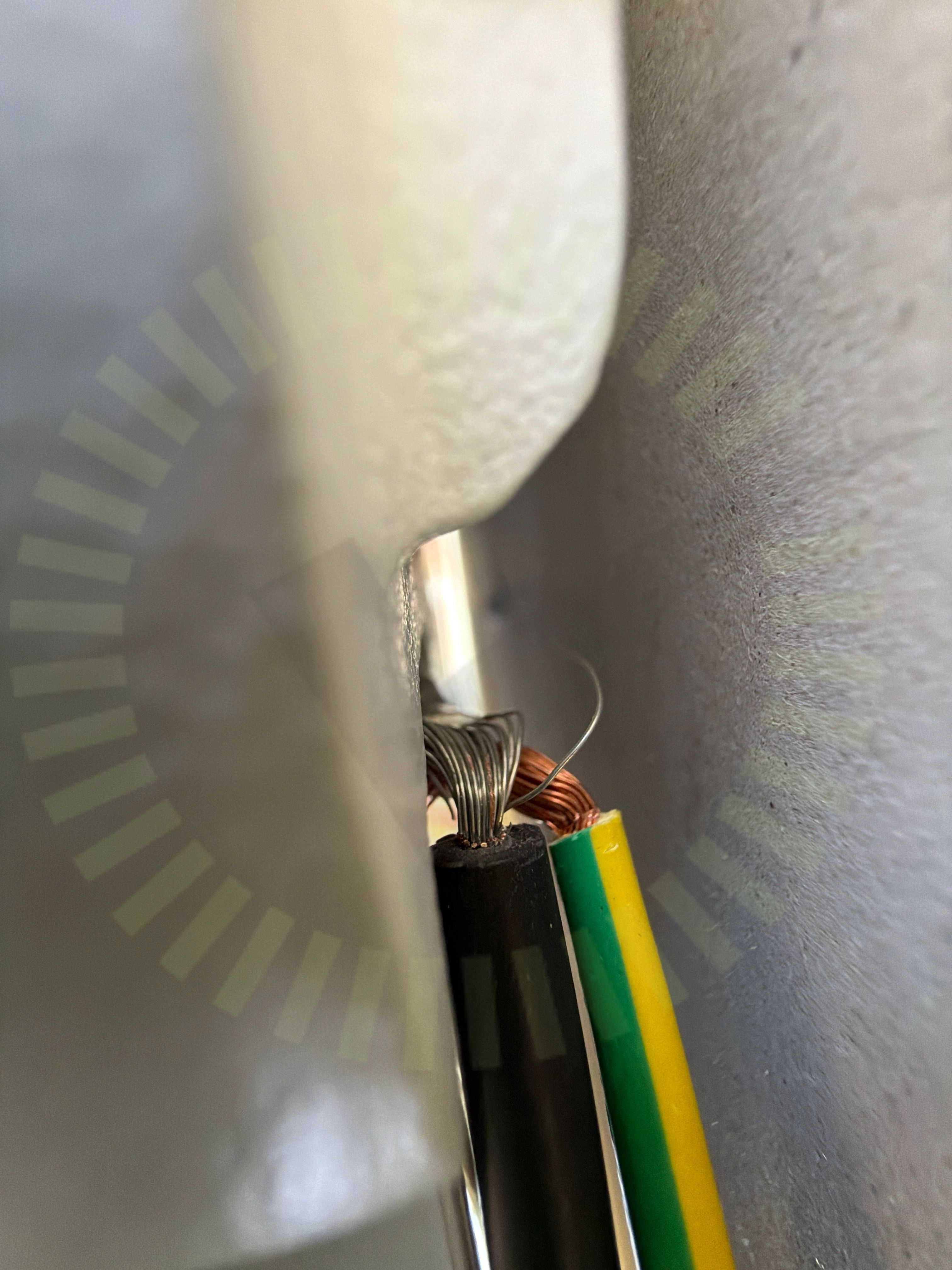

3.2 Funktionsjord

Inte godkänd

Funktionsjord sitter löst i anslutningen på växelriktaren.

SS 436 40 00, 712.542.103

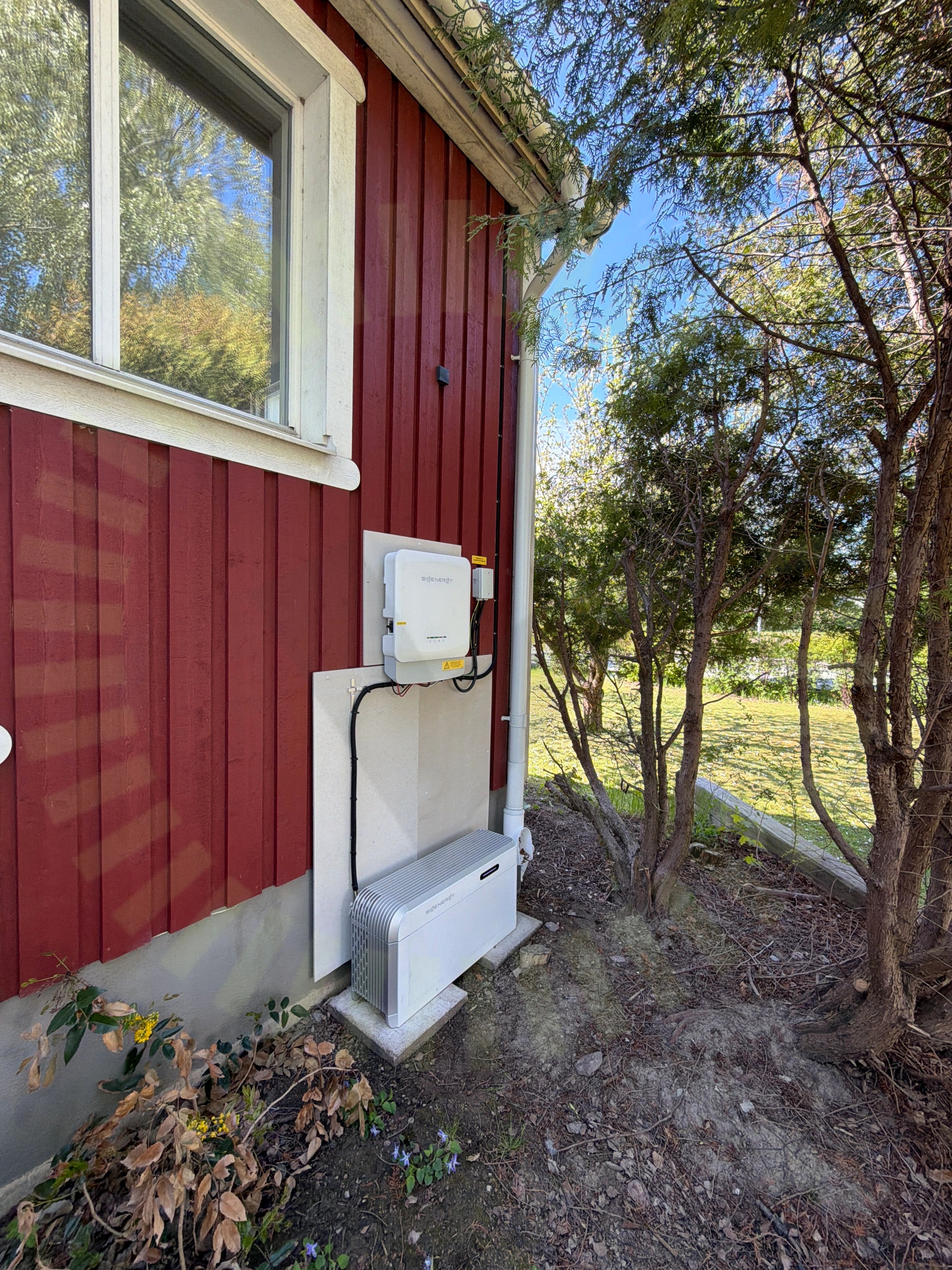

3.3 Väderskydd

Inte godkänd

Växelriktaren är inte väderskyddad.

Sigen Hybrid (3.0-12.0) TP2 series Installation Guide V01, Sida 4

Godkända kontrollpunkter

32/36

AC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/36

Genomföringar
