Institutet för Solenergikvalitet

Besiktningsrapport

9.2
x

Installation genom

Sol i Väst

Datum

14 december 2023

Ort

Torslanda , Västra Götalands län
Ändklämmor
Säkerhetsavstånd
Klämmornas storlek
91% godkända9% ej godkända

Om installationen

PanelerSine Energy: SN(xxx)-108M
MontagesystemESDEC Stående Falstak
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörSäkerhetsbrytare AC
TillbehörSmartmätare: CHINT DTSU666
Sol i Väst

Installerad av Sol i Väst som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlaceringYttre påverkan

Tak 1, ESDEC Stående Falstak

Anmärkningar

4/26

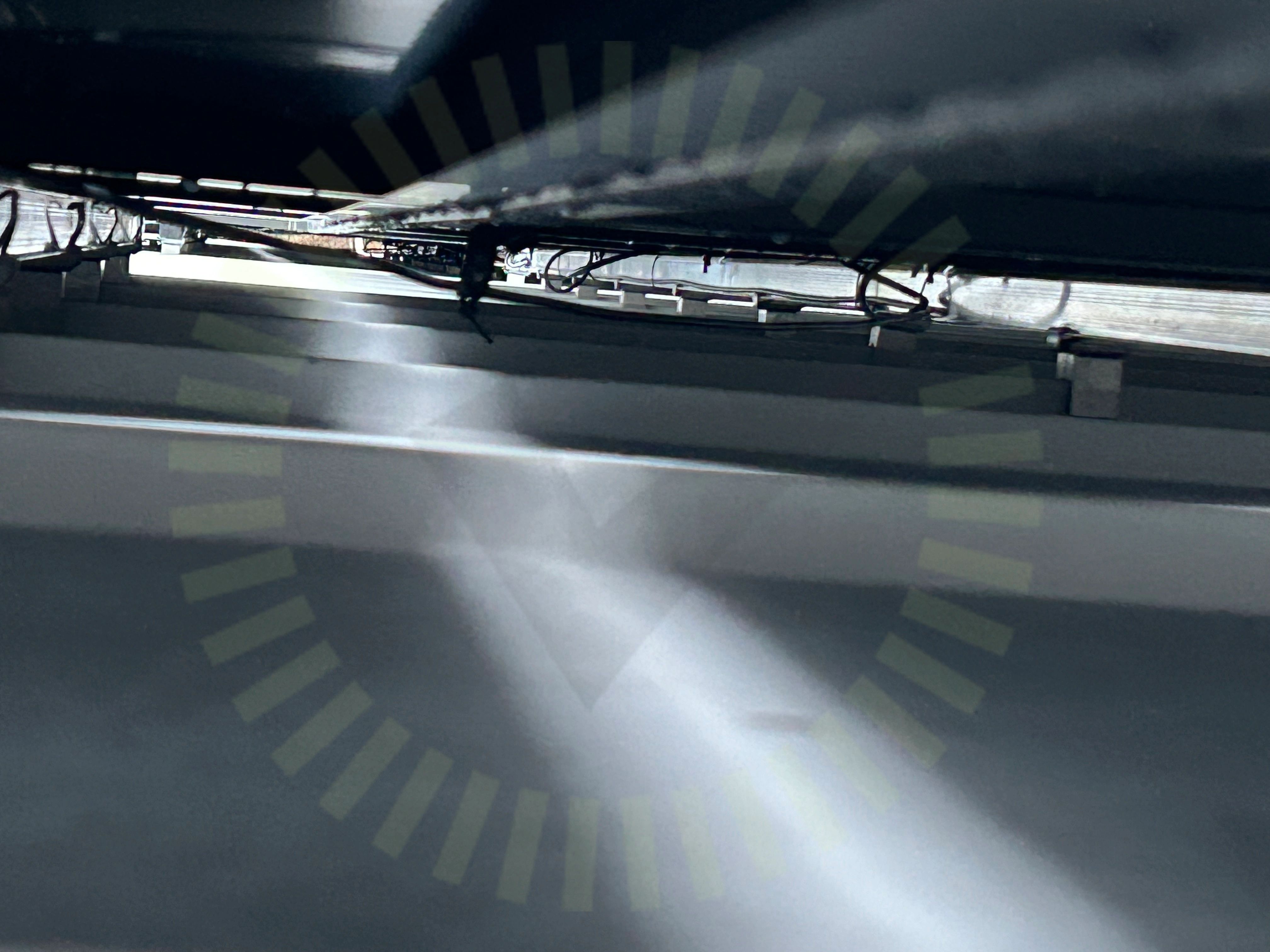

Kabeluppfästning

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

3.2 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

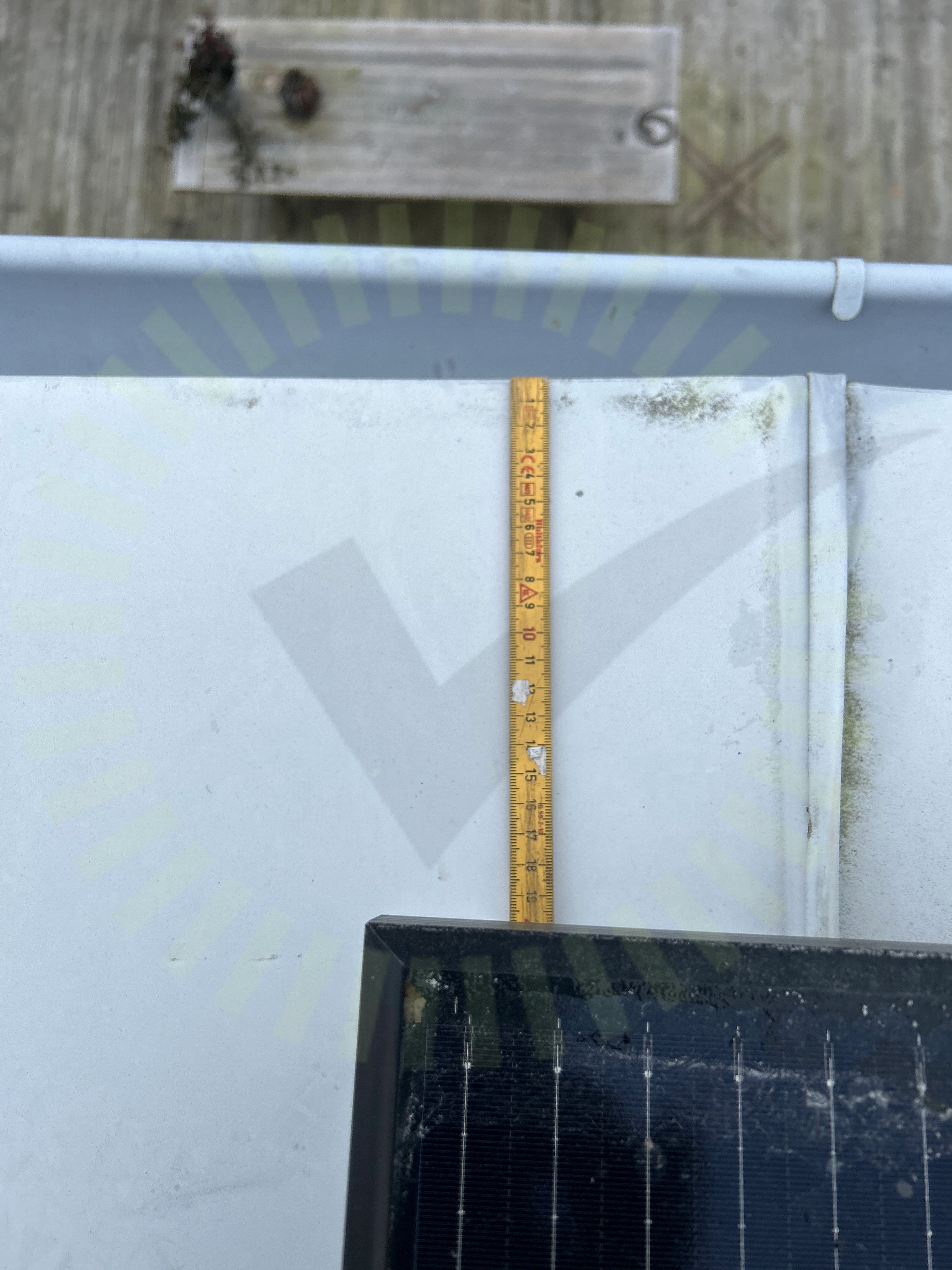

Säkerhetsavstånd

3.3 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Manual_ClickFitEvo_StandingSeamRoof_SE_307, Sida 4
Ändklämmor

3.4 Ändklämmor

Inte godkänd

Ändklämmor är inte korrekt monterade. Ändfäste är löst.

Godkända kontrollpunkter

22/26
Använd skruv för klämmaCC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKlämmans dräneringskanalKlämmans kontakt med takKlämmans placering i skenaMittklämmorPanelramens höjdPanelstorlekSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarTakgenomföringVal av klämmaVäderbeständigt material

Tak 1, Sine Energy: SN(xxx)-108M

Anmärkningar

3/18

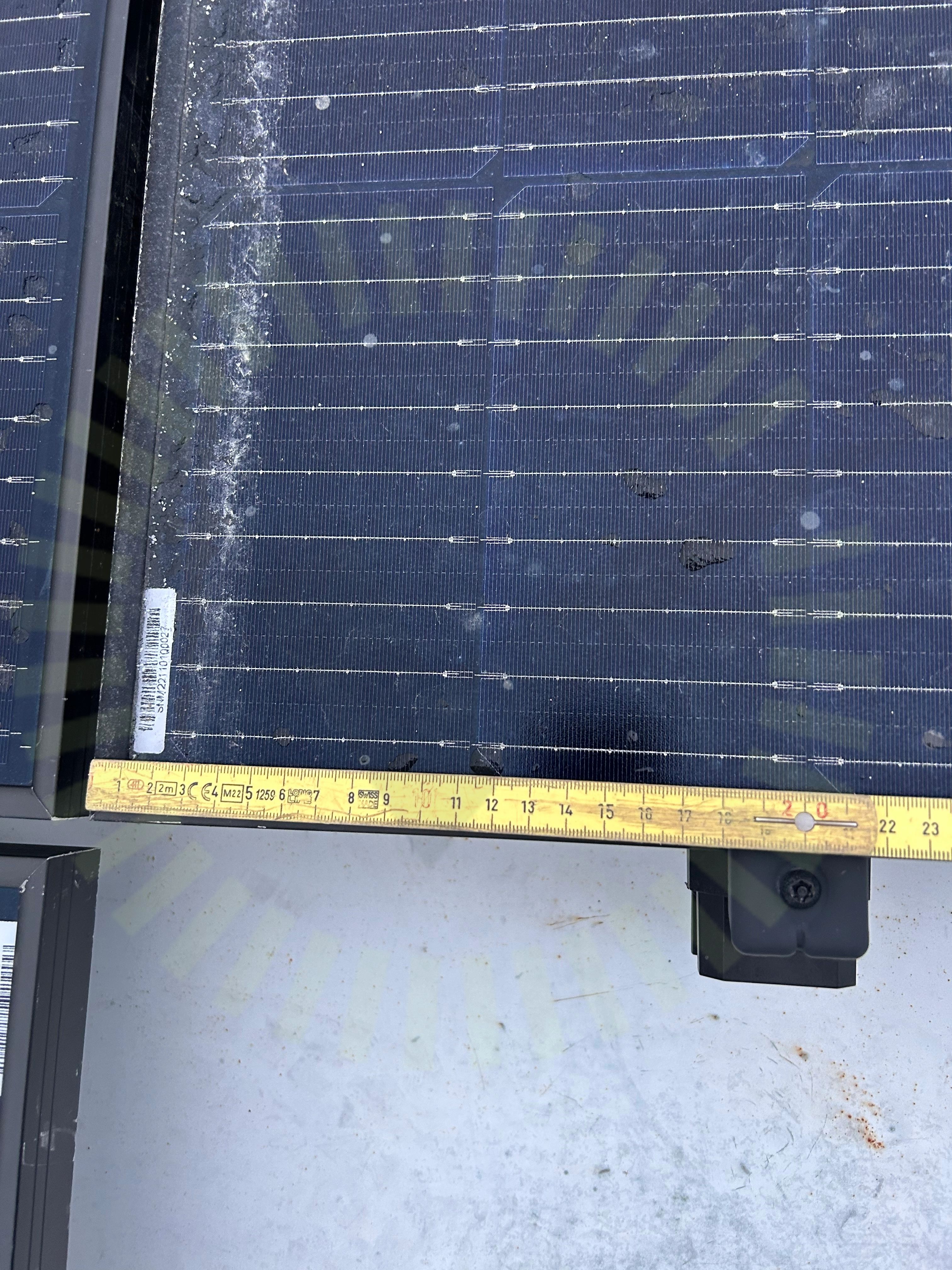

Klämmornas placering

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Sine Energy: Installing-Manual for Sine Energy solar PV Modules, Sida 8

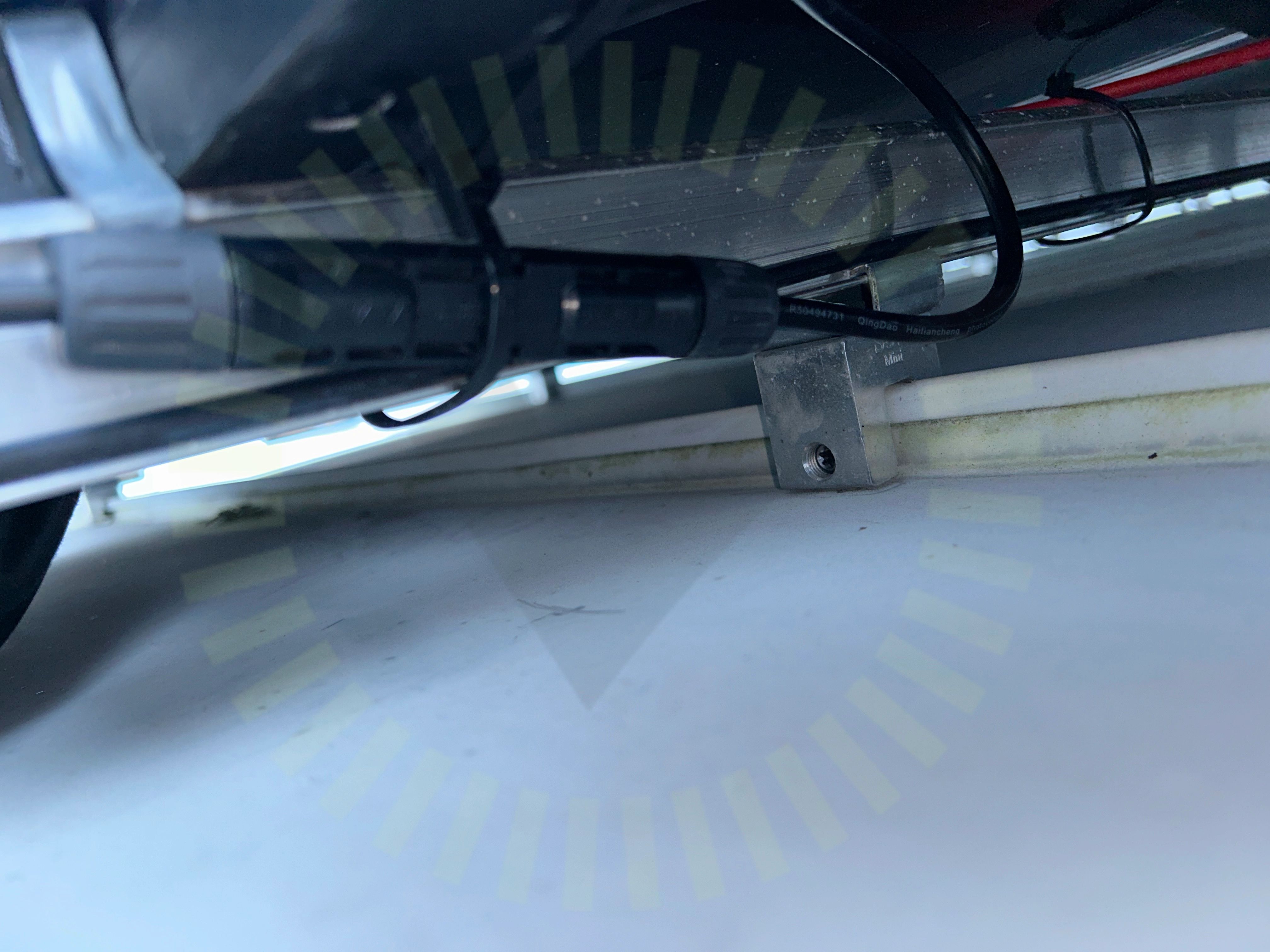

Kontaktdon

4.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Klämmornas storlek

4.3 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Sine Energy: Installing-Manual for Sine Energy solar PV Modules, Sida 8

Godkända kontrollpunkter

14/18
Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslådaLutningPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggningSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/18
Strängförläggning

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/33

6.1 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

Godkända kontrollpunkter

32/33
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMärkningSkadat kablageSkarp kantSmartmätareStress på kontakterSträngdesignSäkringsdimensionVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
