Besiktningsrapport

7.2

Installation genom

E.ON

Datum

24 januari 2024

Ort

Malmö, Skåne län

Avstånd närliggande objekt

Bakomliggande material

AC kablage förläggning

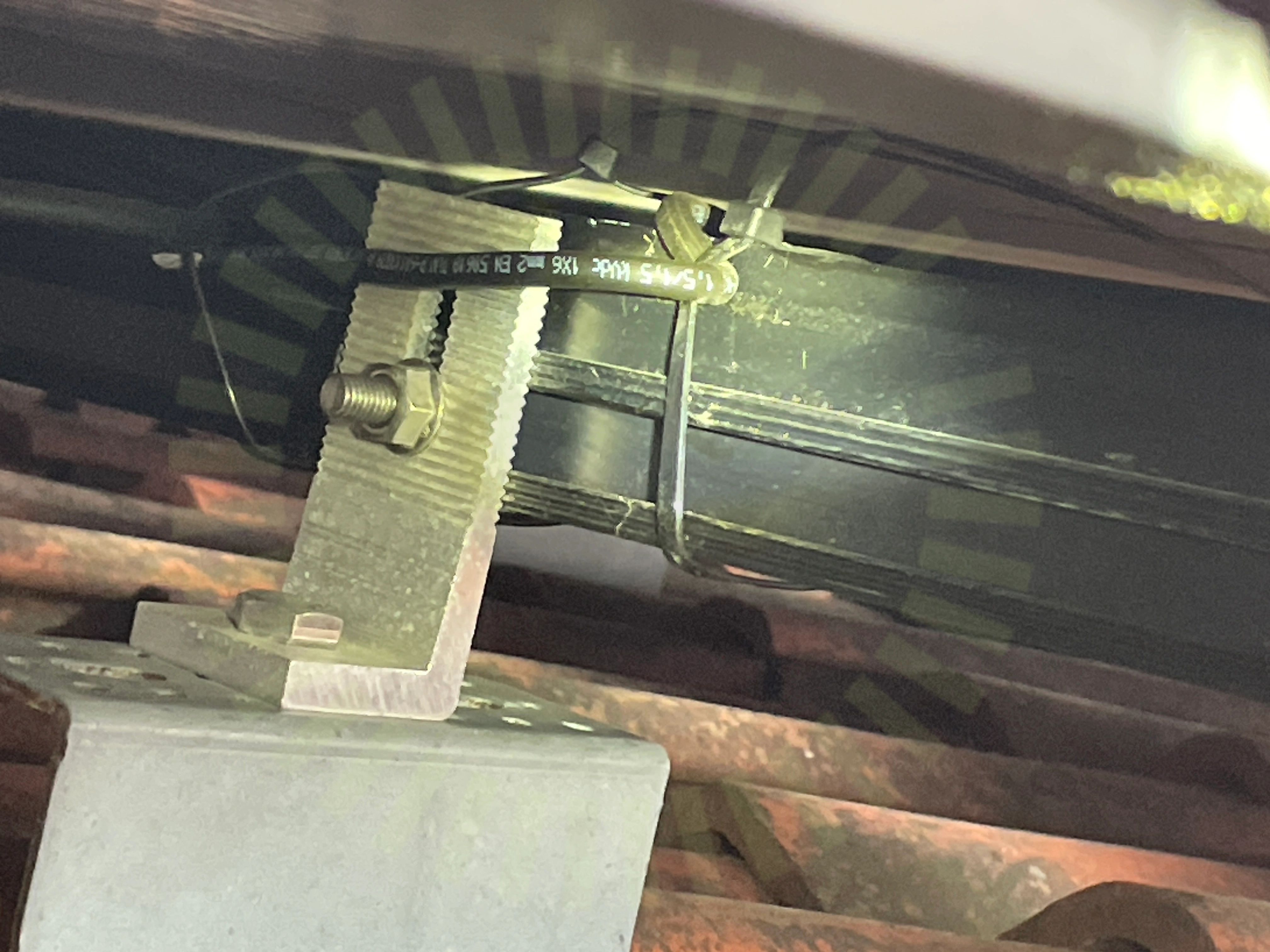

+ 8

83% godkända17% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 xxx/MR

MontagesystemWeland fotplatta med Renusol skena

VäxelriktareSunGrow: SG5-12RT

TillbehörÖverspänningsskydd DC

TillbehörUndercentral

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3

AvtalMätprotokoll DC

Tak 1, JA Solar: JAM54S31 xxx/MR

Anmärkningar

3/17

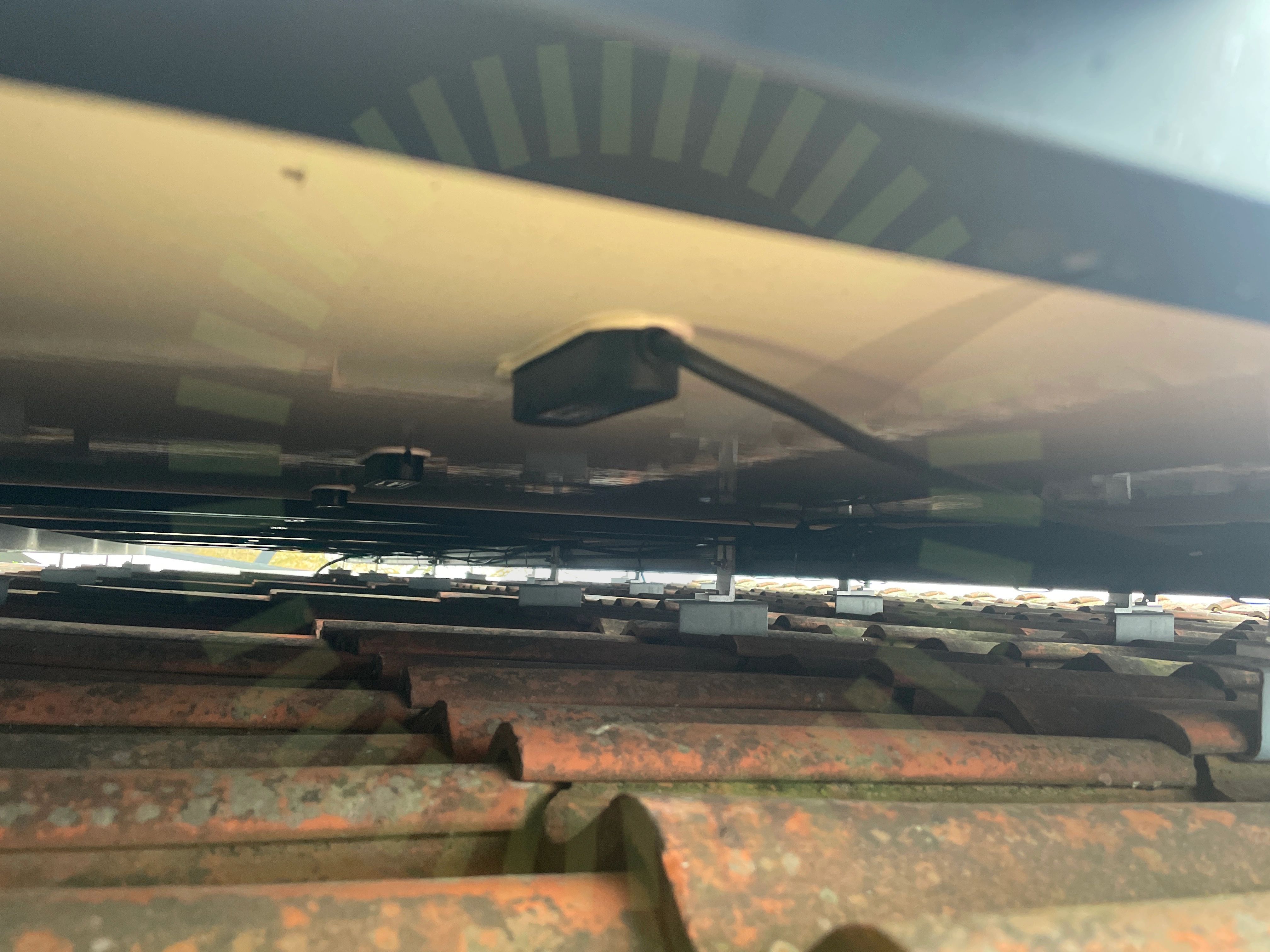

2.1 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp. Förekommer vid flertalet ställen under samtliga panelfält.

SS 436 40 00 (522.8.3)

2.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie vid flertalet ställen under samtliga panelfält.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 10

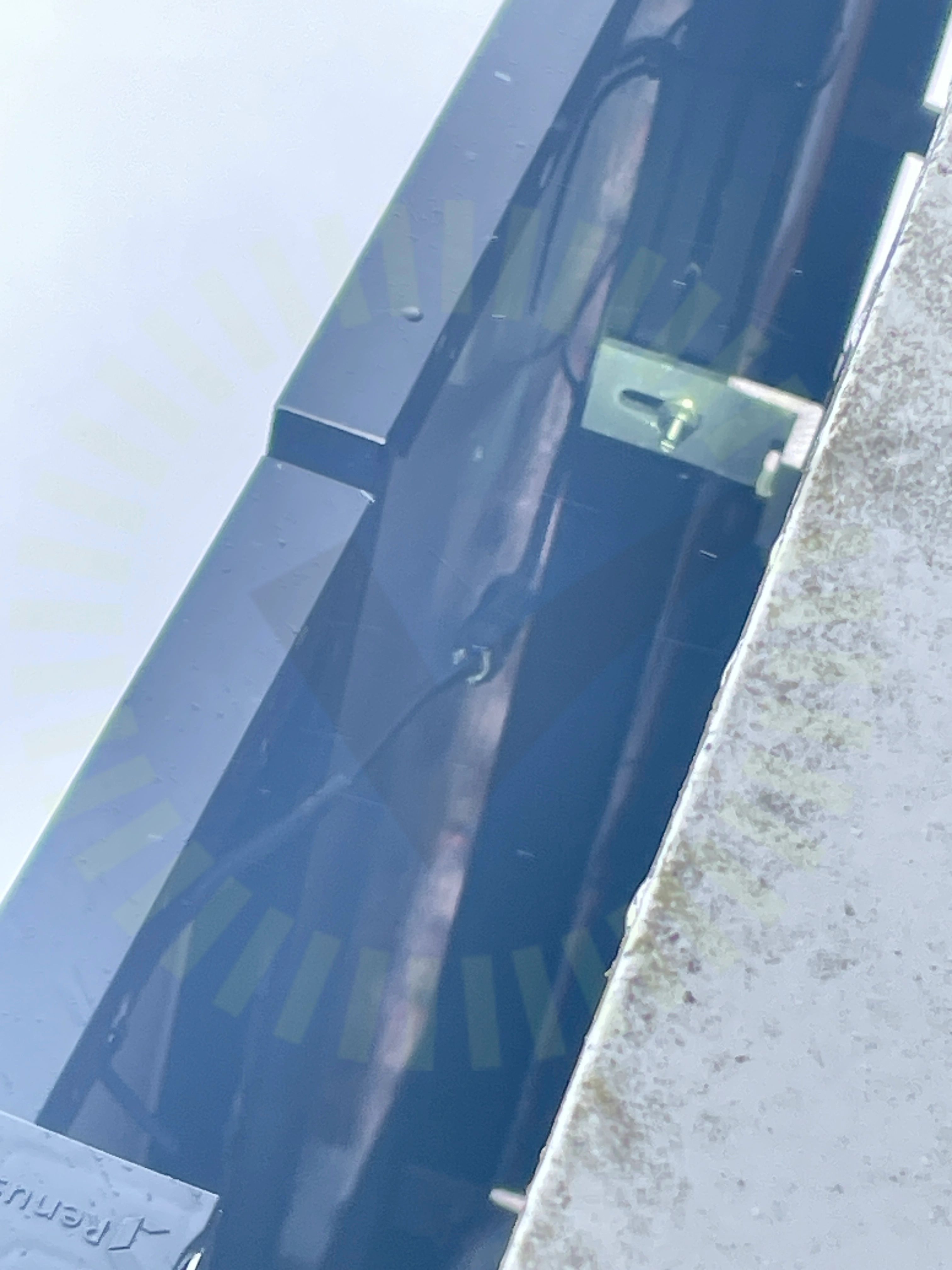

2.3 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

14/17

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Tak 1, Weland fotplatta med Renusol skena

Anmärkningar

5/20

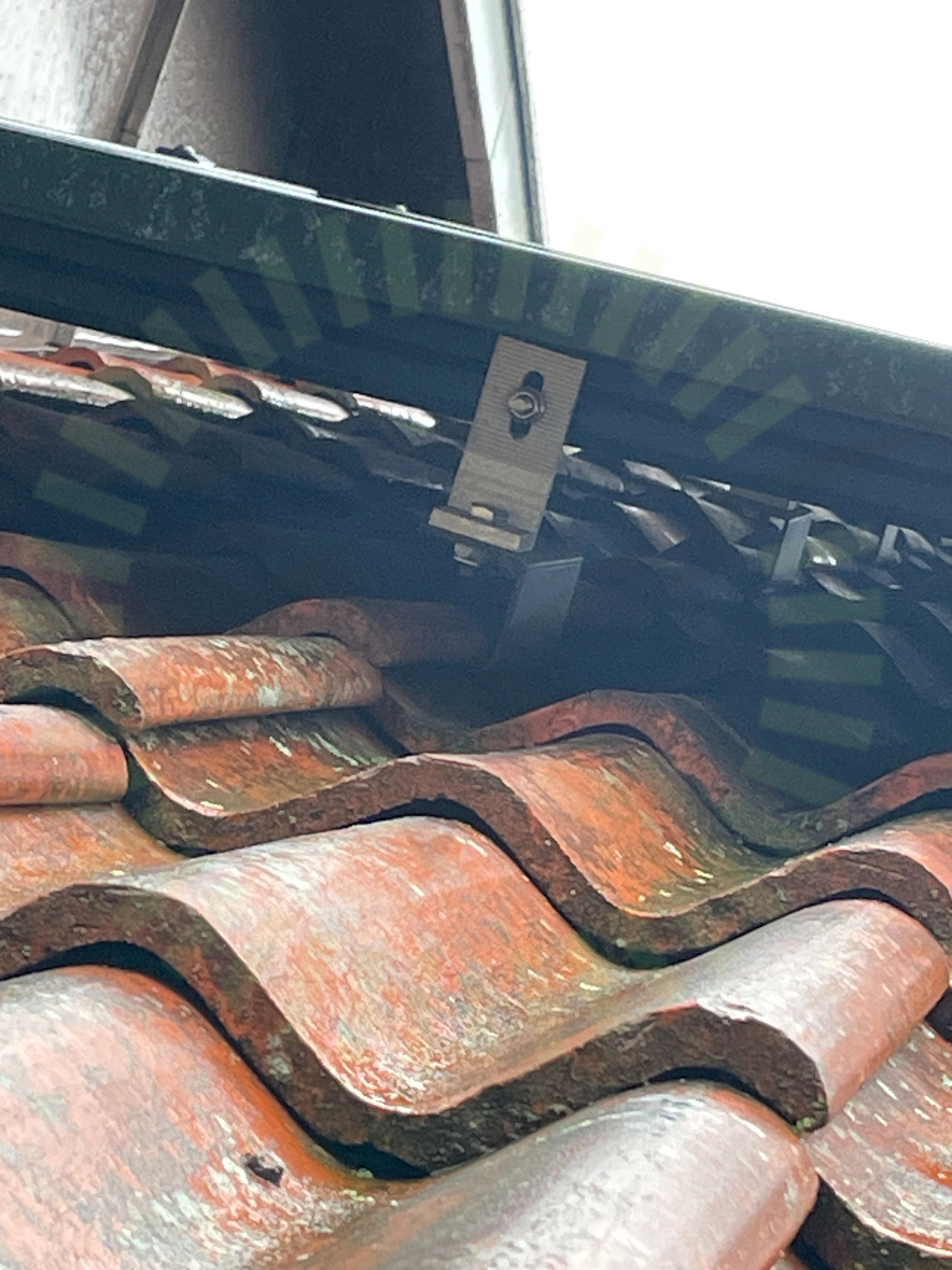

3.1 Främmande material

Inte godkänd

Två olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas vilket gör att produktgarantier från tillverkare inte är giltiga.

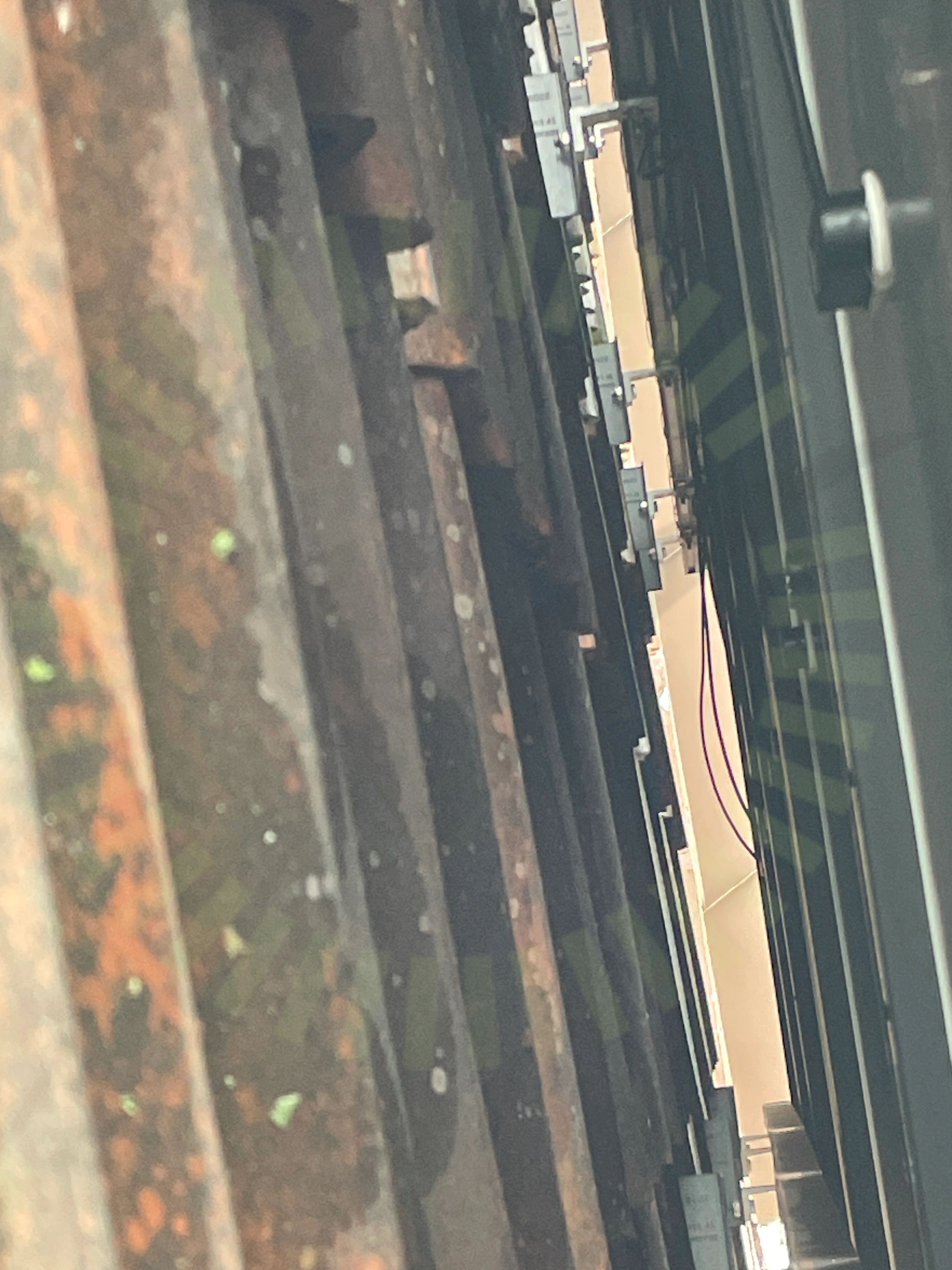

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

3.3 Snö- och Vindlastberäkning

Inte godkänd

Två olika montagesystem är blandade. Lastberäkning från tillverkarnas program som är underlag för korrekt montage går ej att ta fram.

3.4 Skenornas infästning

Inte godkänd

Två olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt infästning mellan de båda systemen saknas. Produktgarantier från tillverkare är inte giltiga.

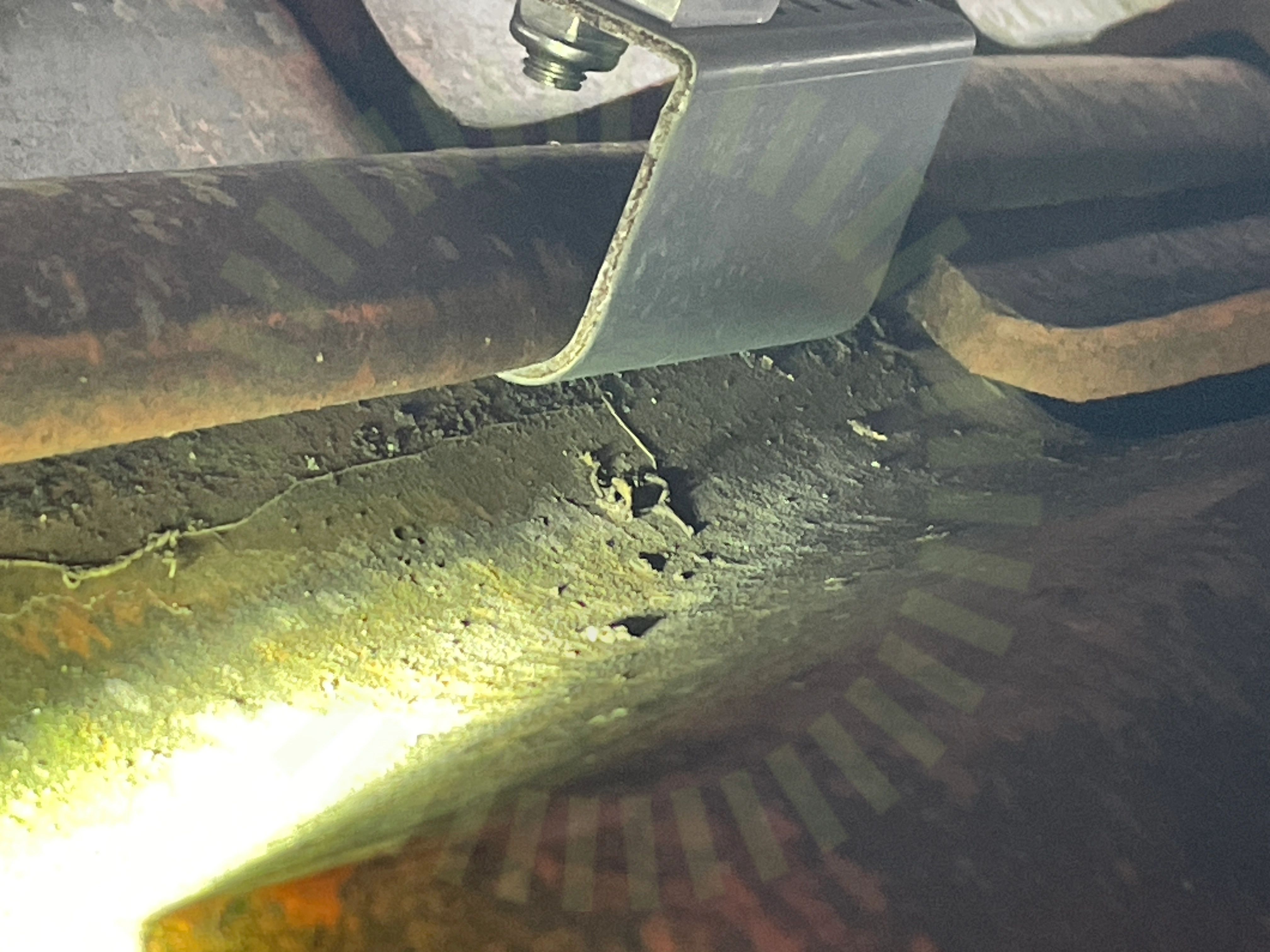

3.5 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna. Förekommer vid flertalet ställen under samtliga panelfält.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

14/20

DC kabel förläggningFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringRåspontsinfästningSkadorSkenans utstick för klämmaSkenskarvarTvådelad TakkrokVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/20

Underbyggnad

Undercentral

Godkända kontrollpunkter

5/5

InfästningIP-KlassningPEN-ledarePlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4

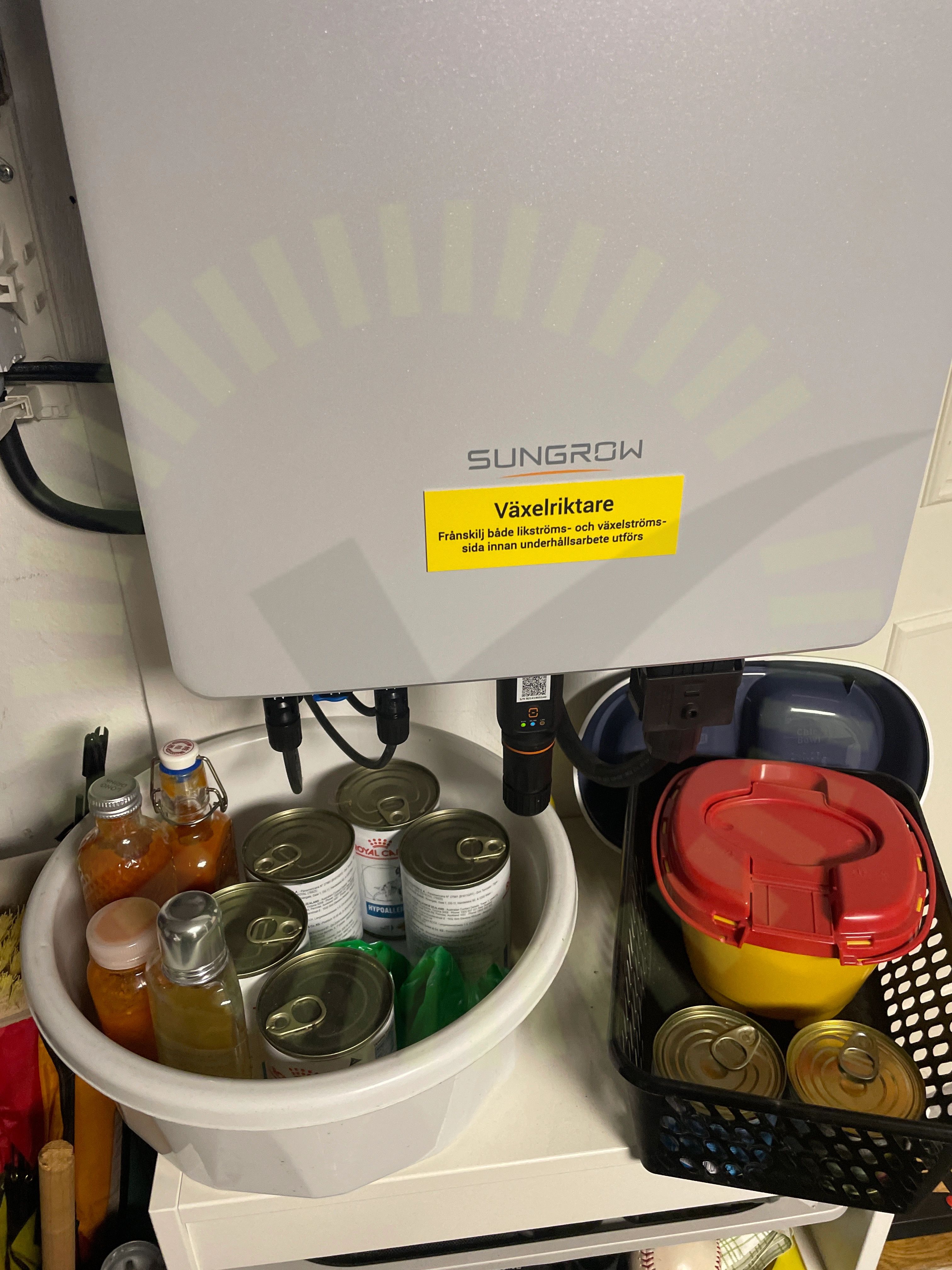

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

6/37

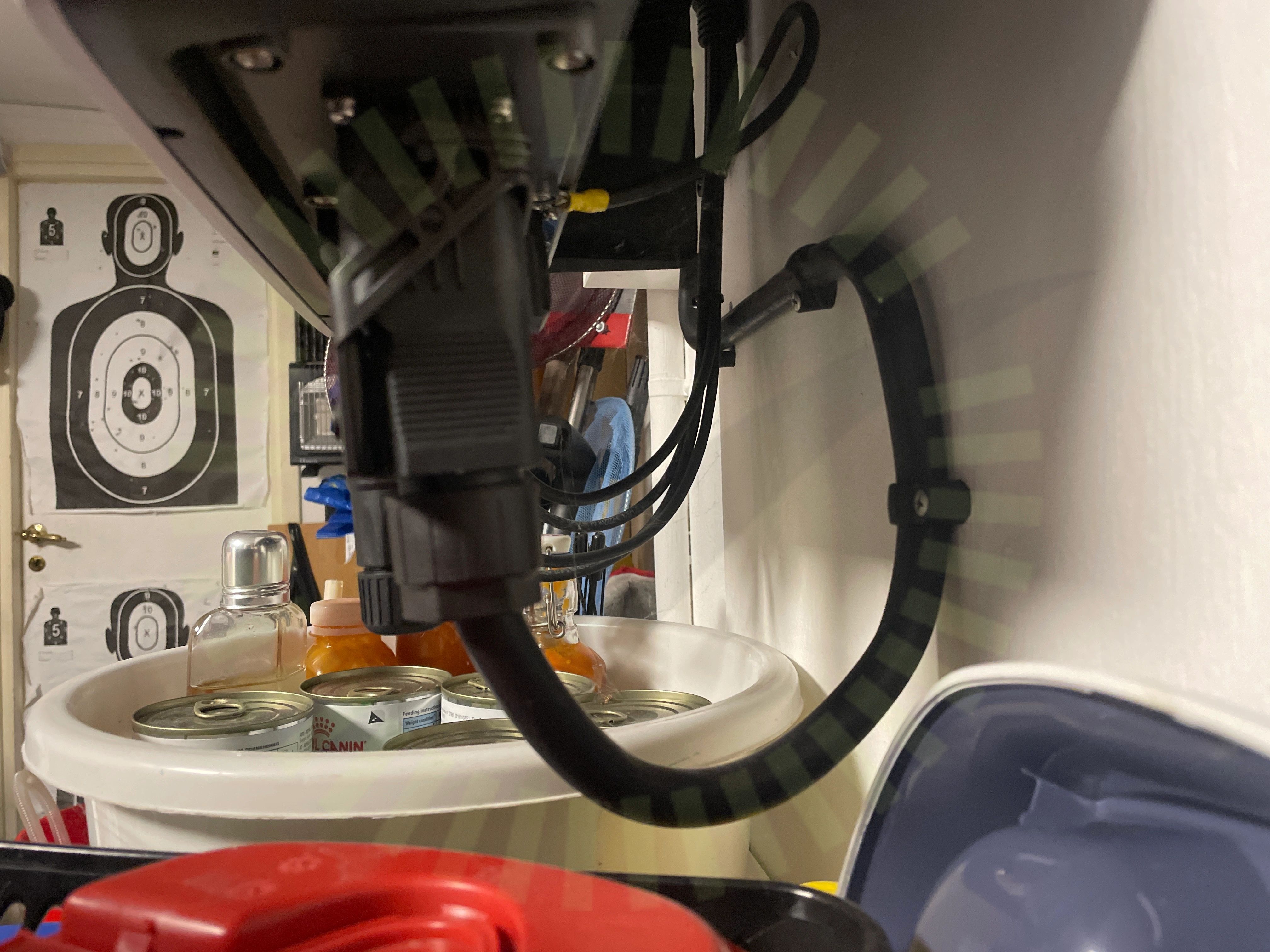

6.1 AC kablage förläggning

Inte godkänd

Kablage drar in mot väggen och påfrestar växelriktarens anslutning.

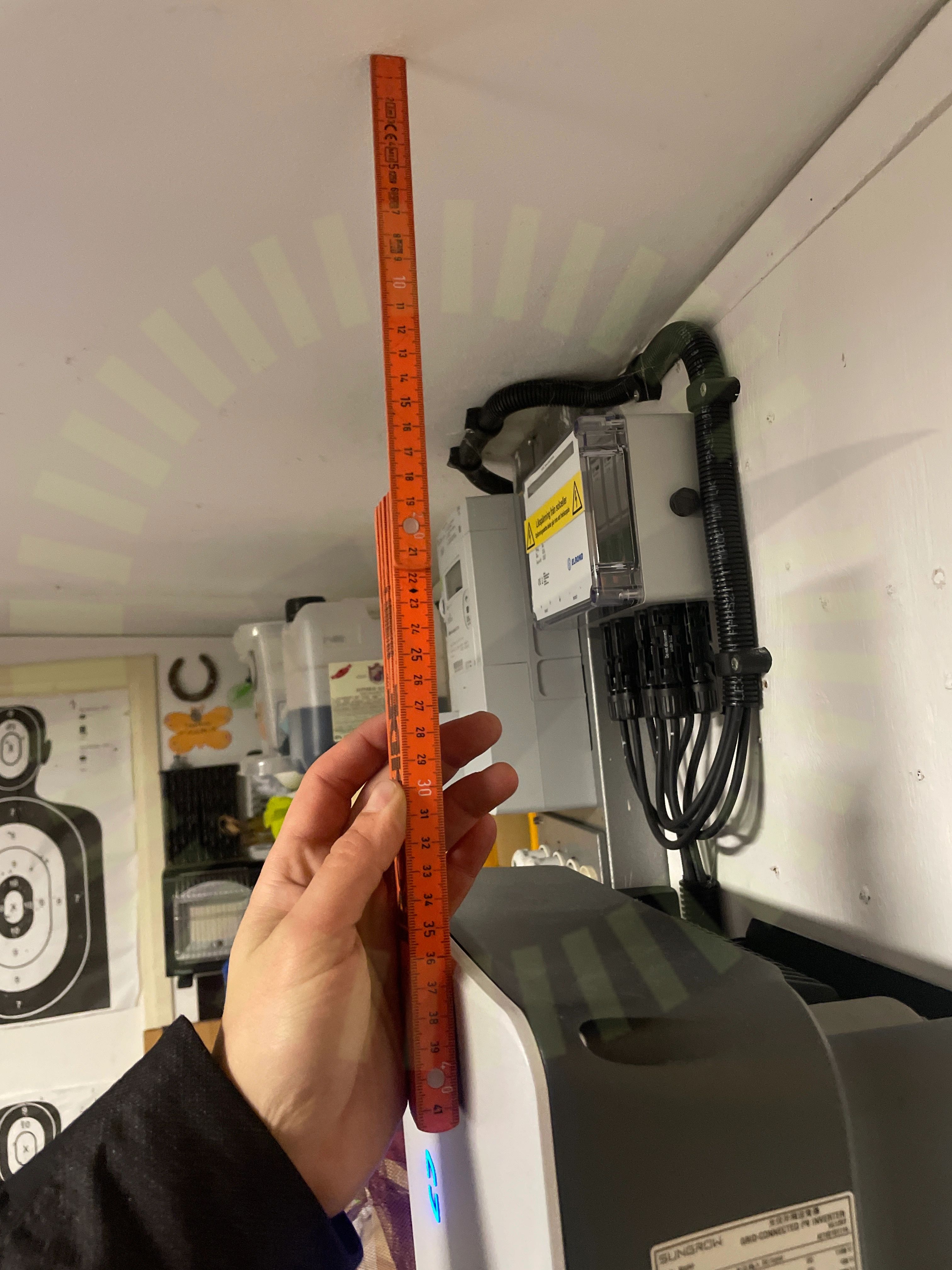

6.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära taket.

SG3.0-20RT-UEN-Ver18-202212, Sida 22

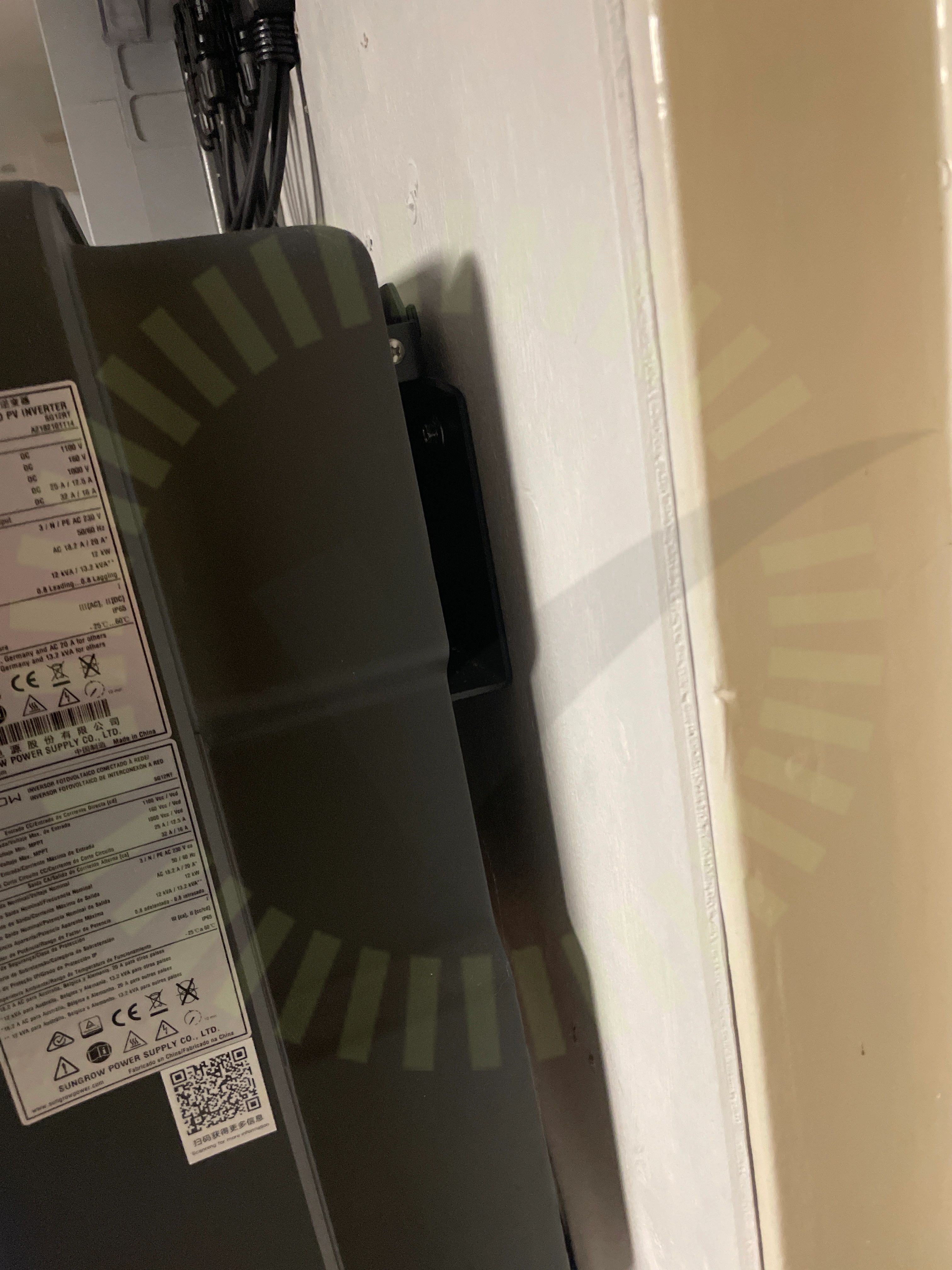

6.3 Bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav.

SG3.0-20RT-UEN-Ver18-202212, Sida 21

6.4 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

SG3.0-20RT-UEN-Ver18-202212, Sida 112-121

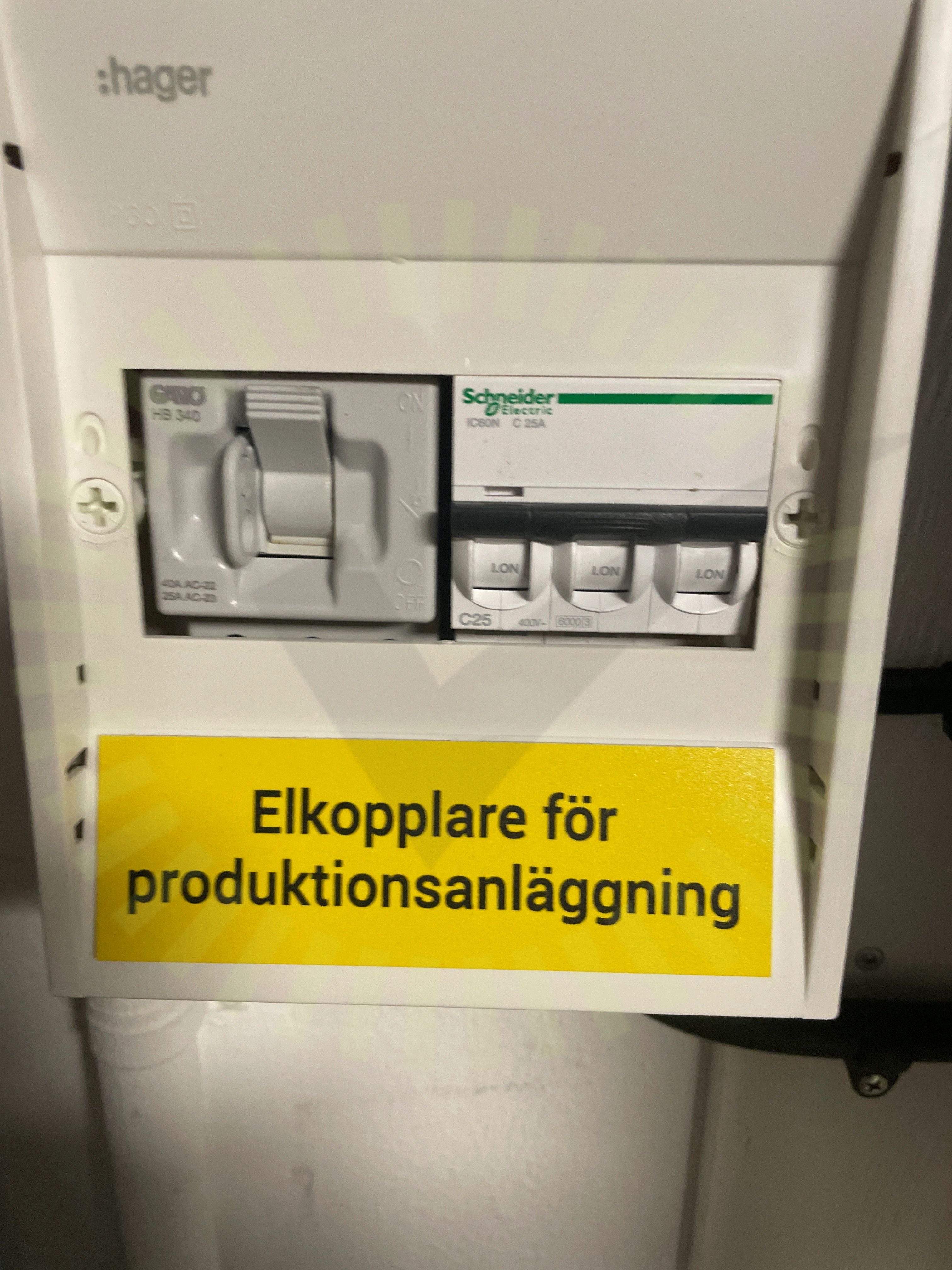

6.5 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)

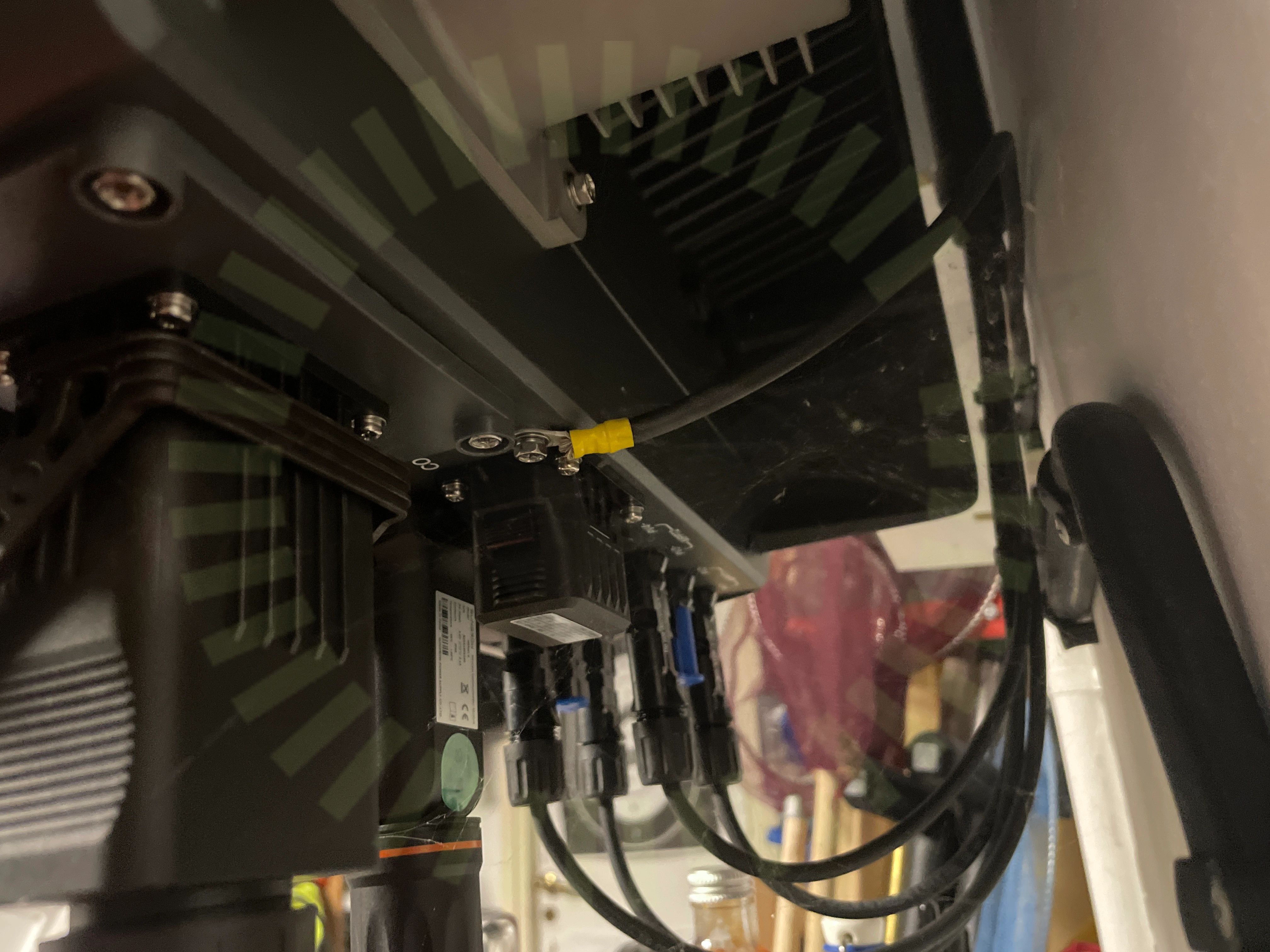

6.6 Jordning av chassi

Inte godkänd

Jordkabeln är av fel färg, Jordledaren ska vara grön/gul.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

Godkända kontrollpunkter

30/37

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassningÖverspänningsskydd JordningÖverspänningsskydd Kontakter

Ej tillgängligt vid besiktning

1/37

Strängdesign
