4.1 Klämmornas storlek

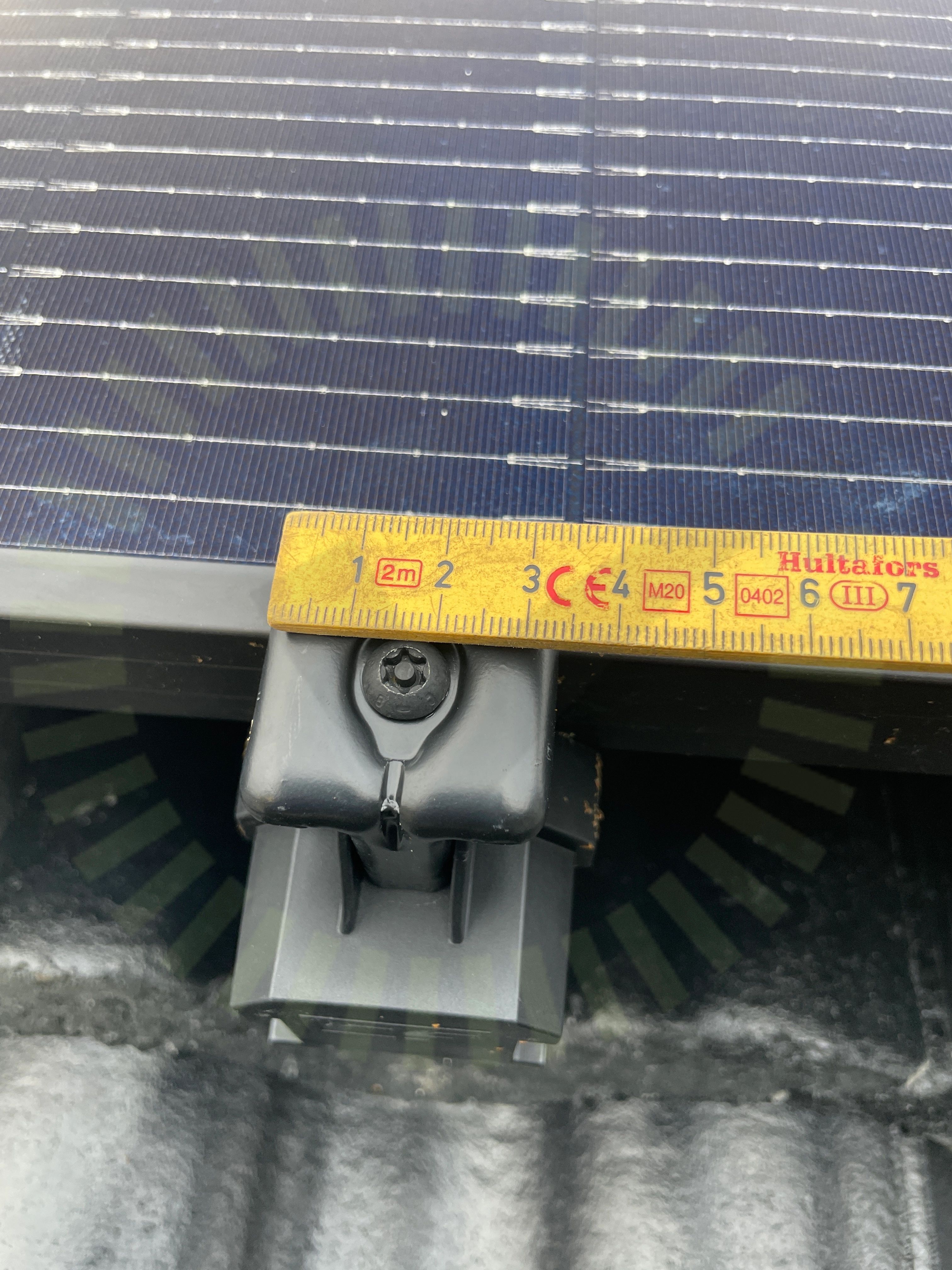

Inte godkändMontagesystemets fästen är för små för att användas med den valda panelen.
Leapton: Installation & Maintenance 2023 V4, Sida 13
Besiktningsrapport
9.8
Installation genom
Lunds Takproffs AB
Datum
14 december 2023
Ort
Lund, Skåne län
96% godkända4% ej godkända
Om installationen
PanelerLeapton: LP182*182-M-54-NH
MontagesystemESDEC Lutande Panntak
VäxelriktareFronius: Symo 10-20 kW
TillbehörSäkerhetsbrytare AC
TillbehörSmartmätare: Fronius
Installerad av Lunds Takproffs AB som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, ESDEC Lutande Panntak
Godkända kontrollpunkter
24/24DC kabel förläggningFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material
Tak 1, Leapton: LP182*182-M-54-NH
Anmärkningar
1/18Godkända kontrollpunkter
17/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Varselmärkning
Anmärkningar
2/4
5.1 Informering av solceller

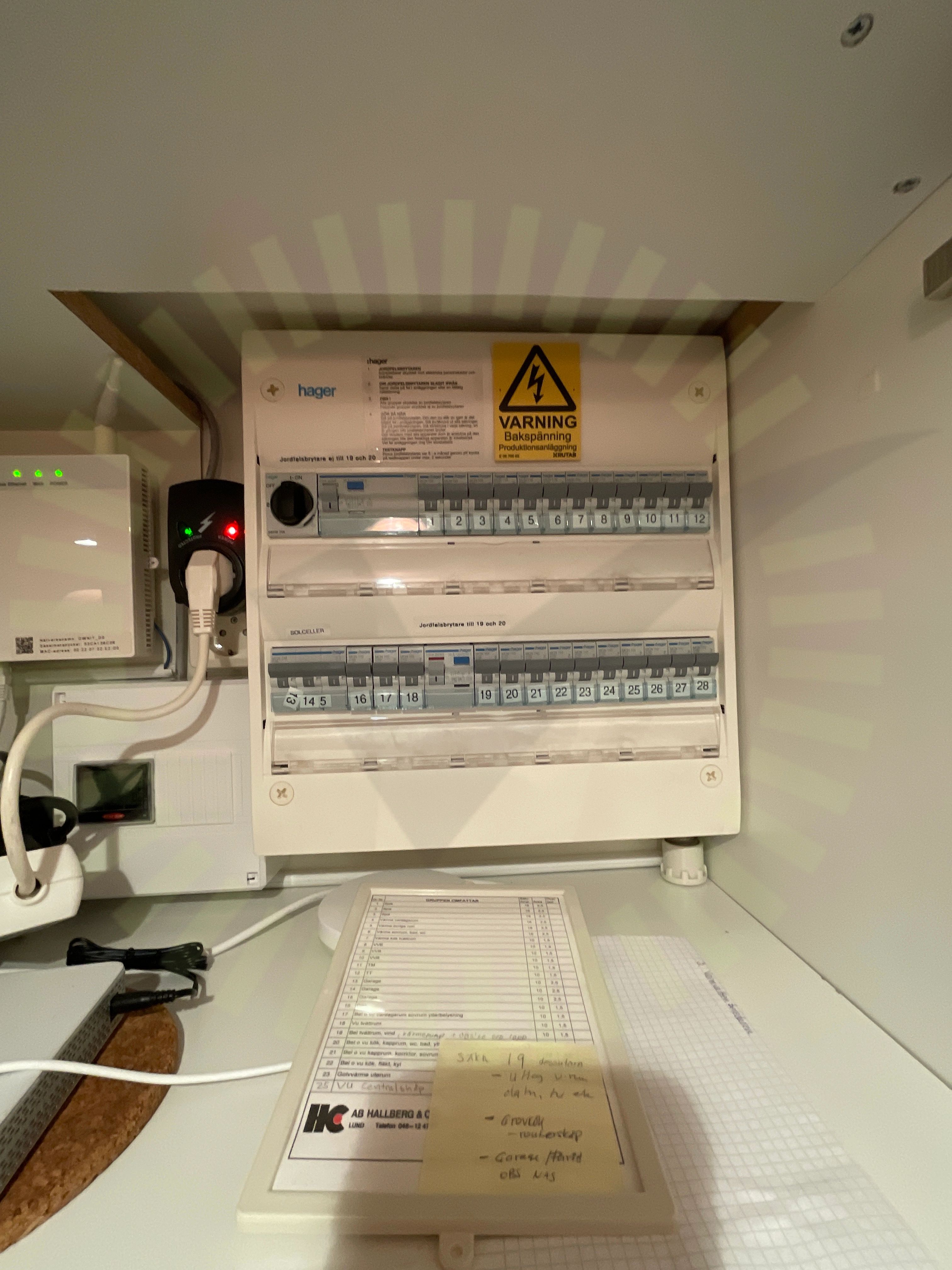

Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav på central. Se referens.
SS 436 40 00 (712.514.101)
5.2 Varning för backspänning

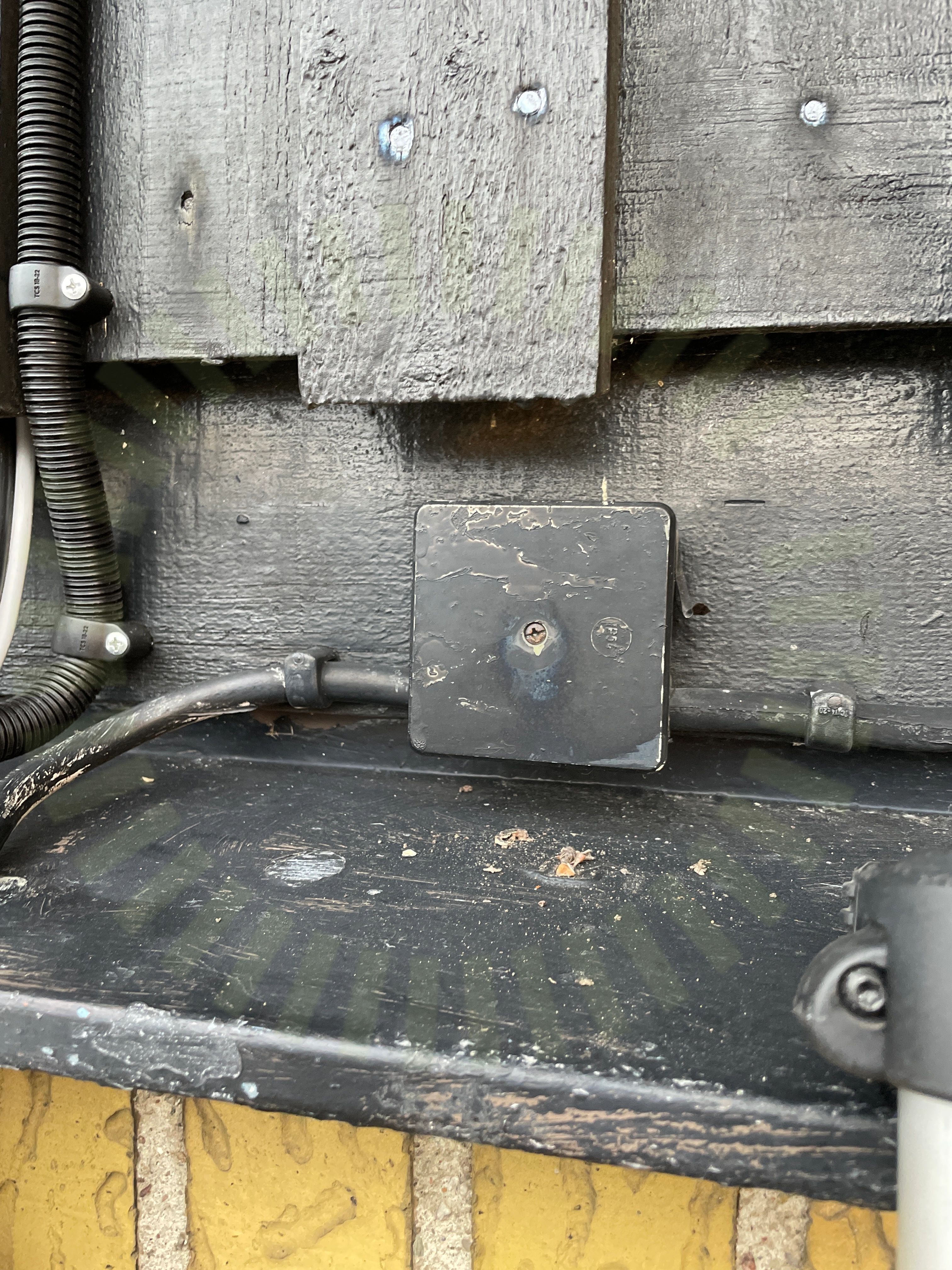

Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas på dosa där matande kabel hämtas ifrån.
SEK 457, Sida 42
Godkända kontrollpunkter
2/4Missvisande varselmärkningVarning för likspänning
Växelriktare
Anmärkningar
1/36
6.1 Kabeldimensionering

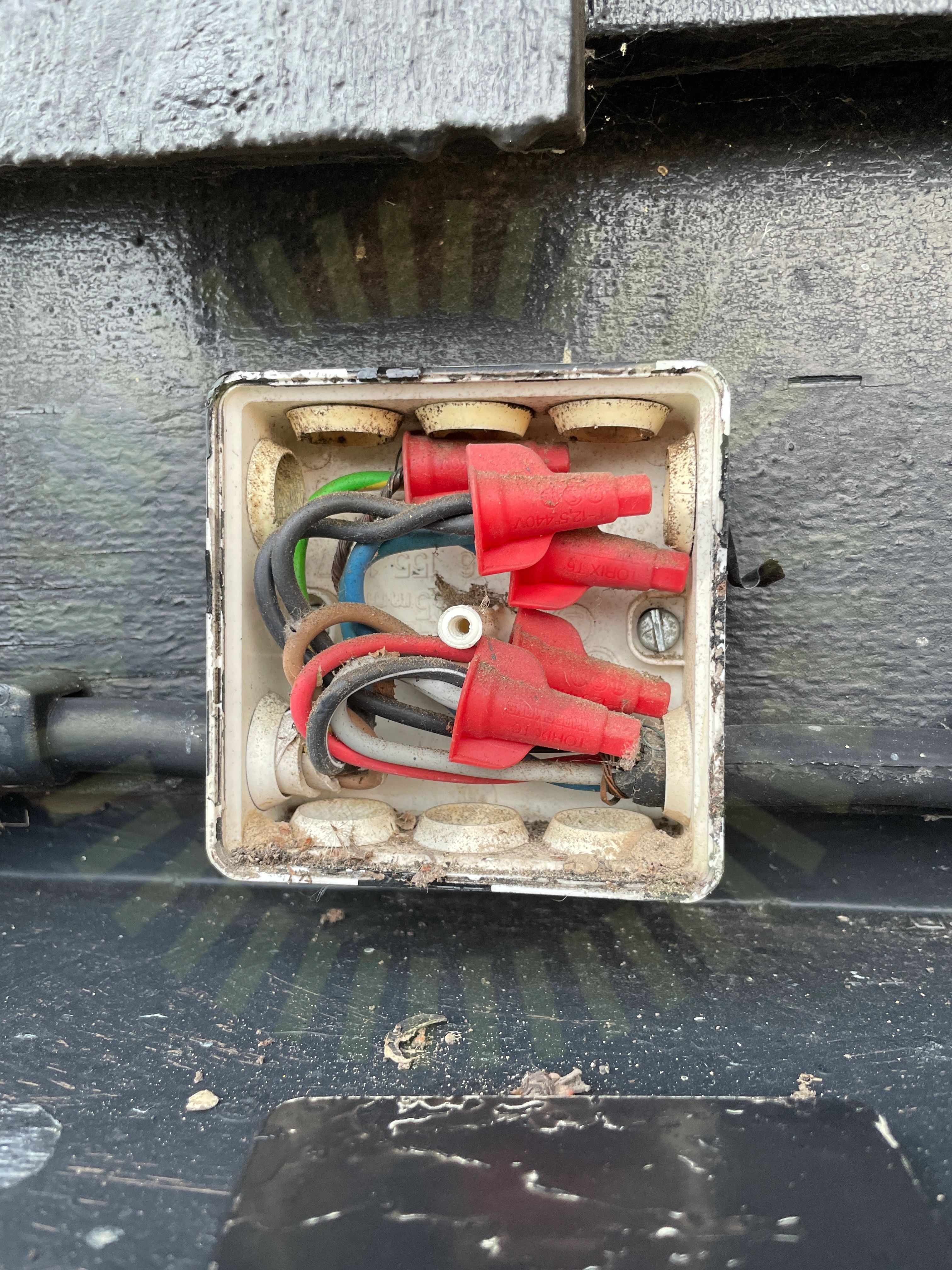

Inte godkändVald kabel är inte anpassad för dagens installation. Detta då jord på matande kabel ifrån central till dosa inte uppfyller dagens krav.
Godkända kontrollpunkter
35/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantSmartmätareStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
