Institutet för Solenergikvalitet

Besiktningsrapport

8.6
x

Installation genom

Soolar

Datum

20 april 2023

Ort

Värmdö, Stockholms län
Skenornas infästning
Skenornas överhäng
Förstärkningsskruv
86% godkända14% ej godkända

Om installationen

PanelerHyundai: HiE-S(385-410W)VG
MontagesystemESDEC Lutande Panntak
MontagesystemESDEC Plåttak Kortskena
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörSäkerhetsbrytare AC
Soolar

Installerad av Soolar som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/2

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Tak 1, ESDEC Lutande Panntak

Anmärkningar

8/29
Förstärkningsskruv

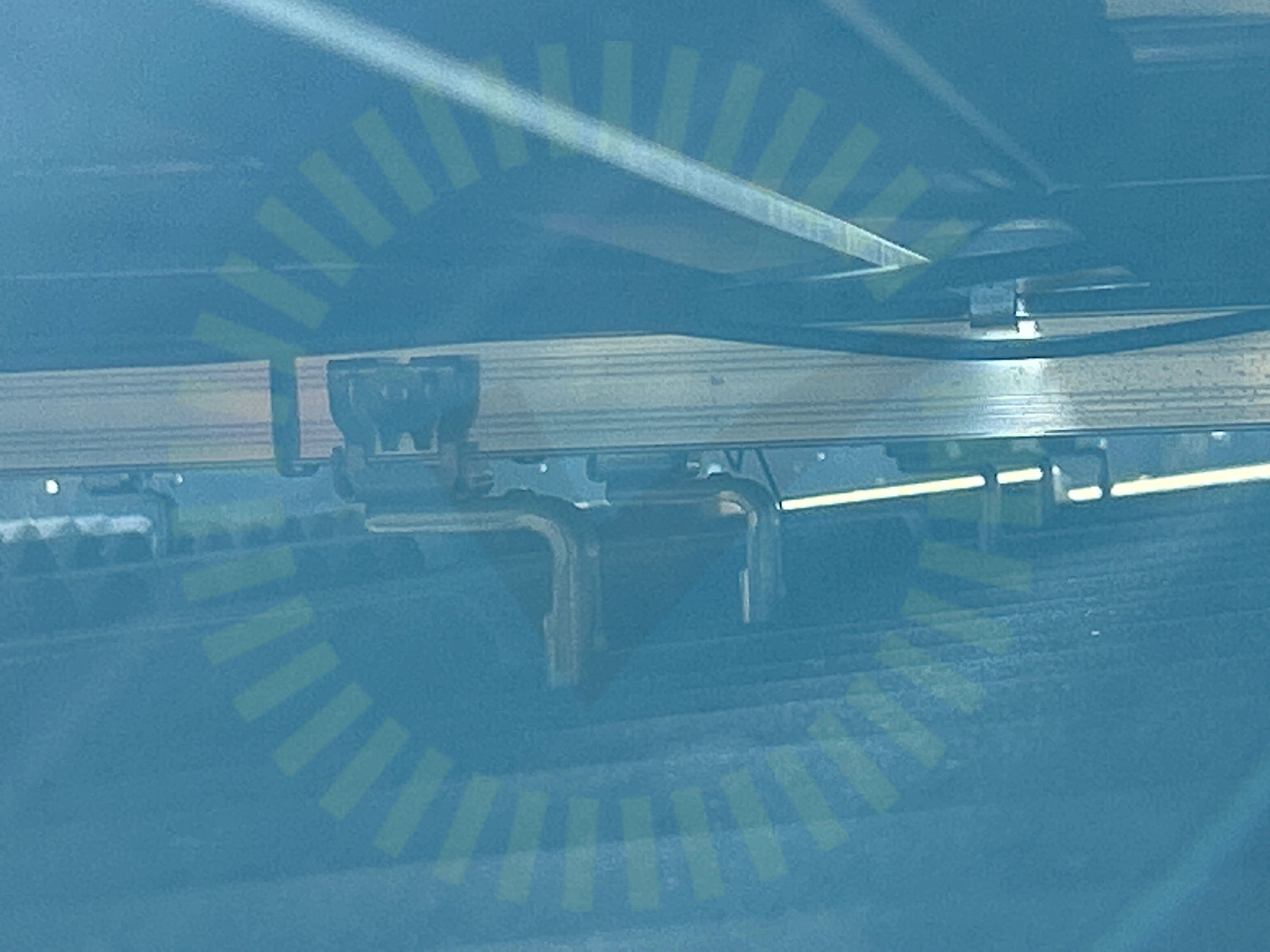

2.1 Förstärkningsskruv

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Förstärkningsskruv saknas för vertikala skenor.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
Kabeluppfästning

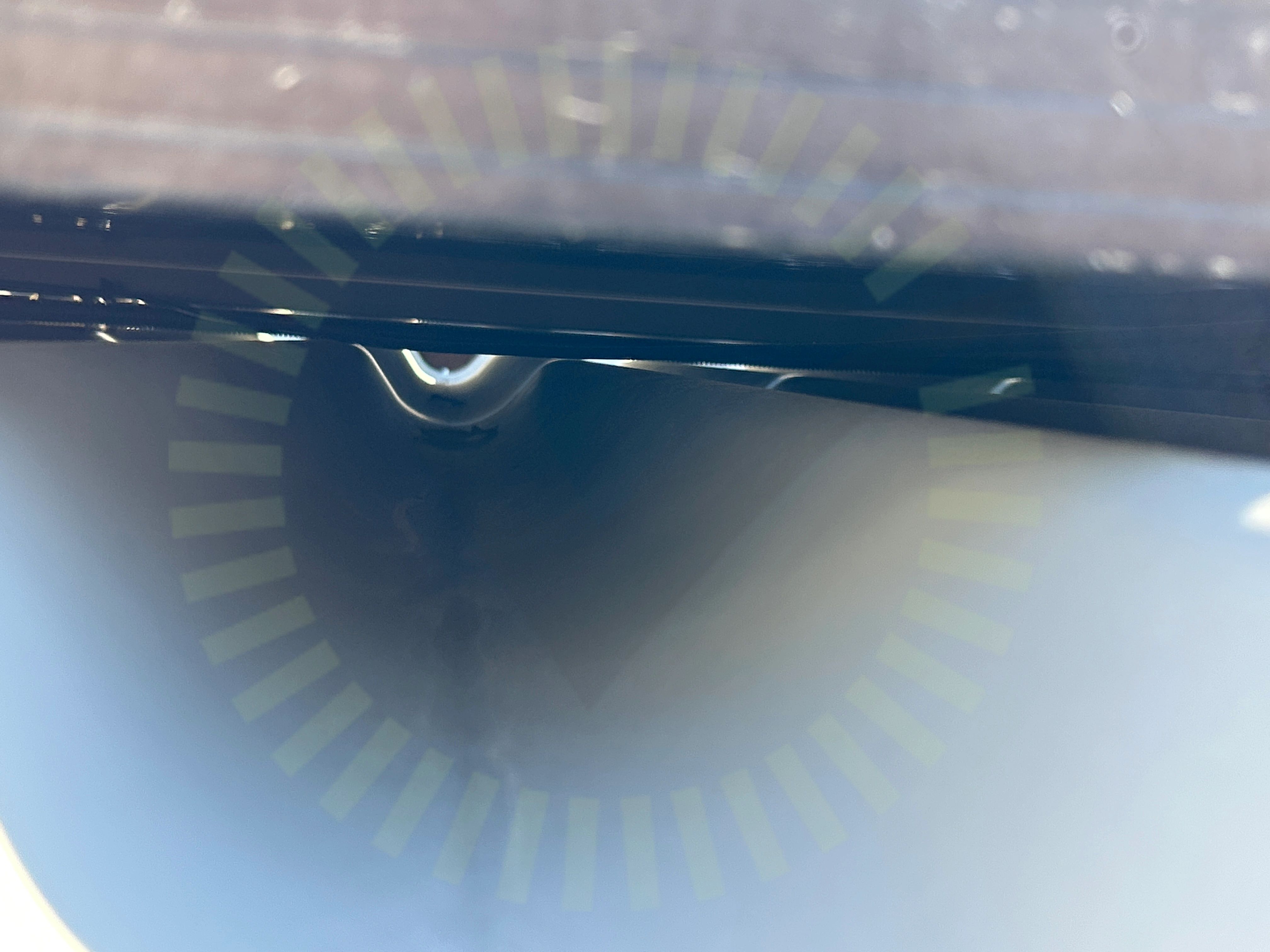

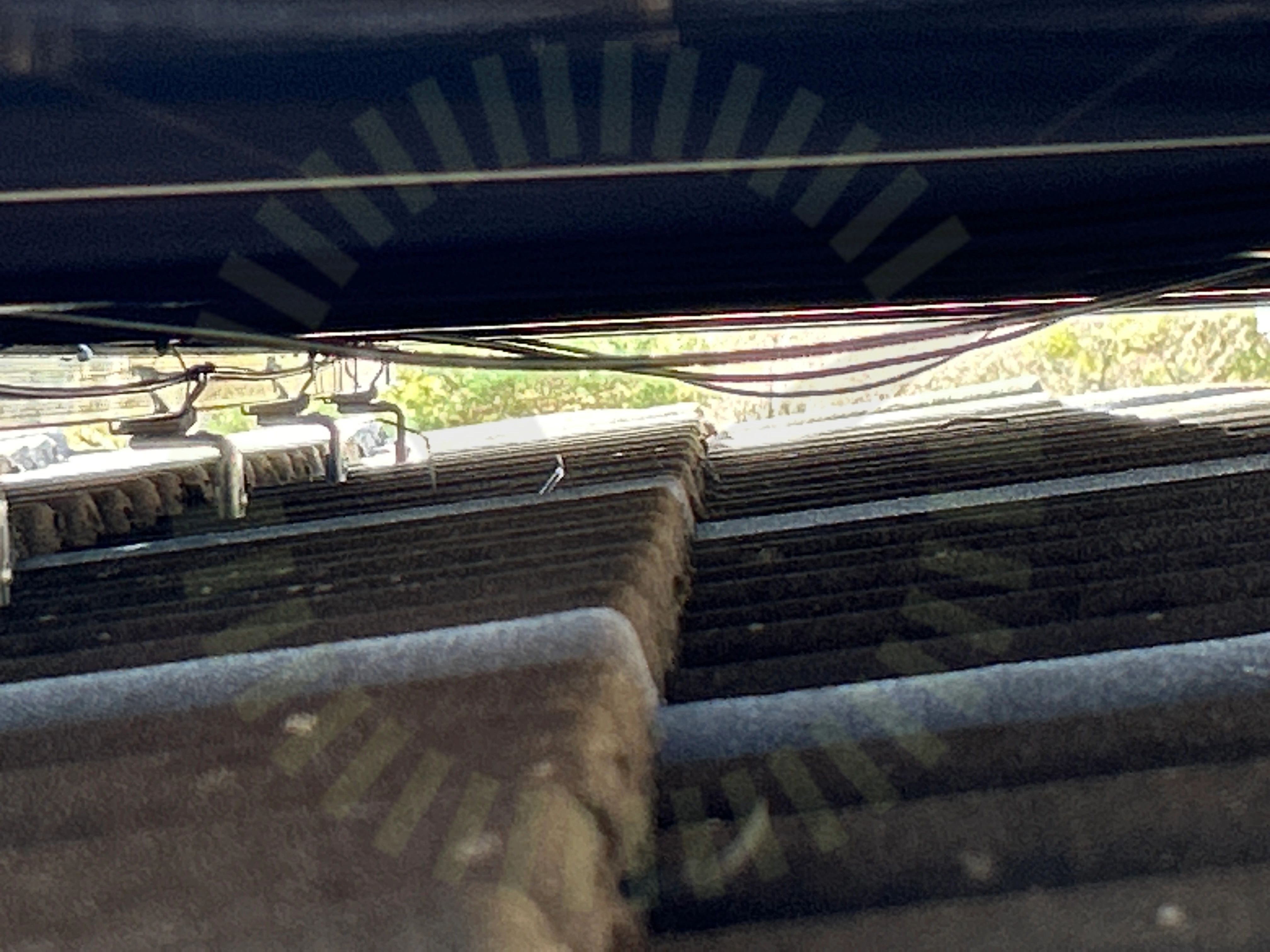

2.2 Kabeluppfästning

Inte godkänd

Hängande kablage. Tillförlitlig uppfästning saknas.

SS 436 40 00 (712.521.101 och 522.8.4)
Klämmans dräneringshål

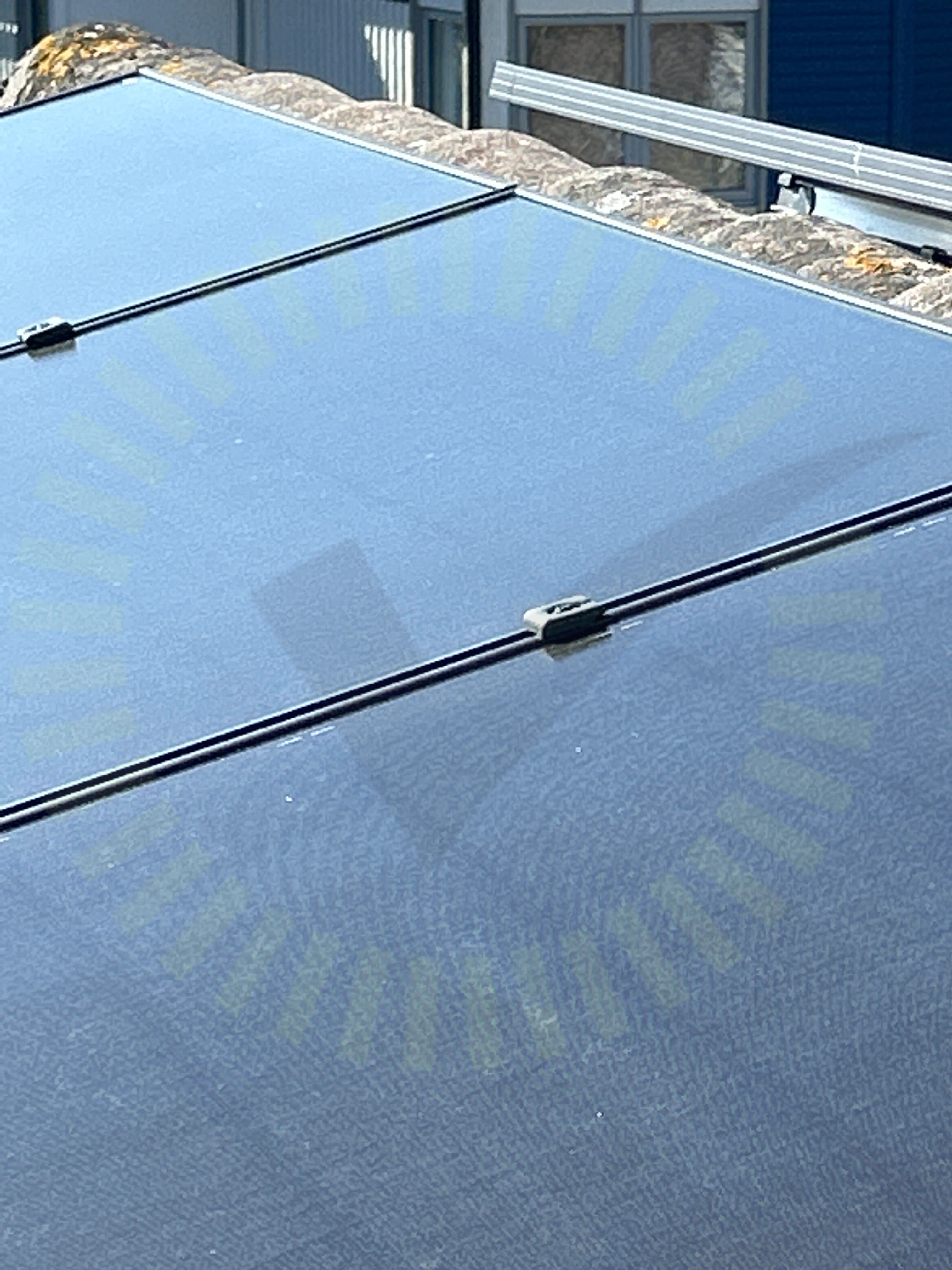

2.3 Klämmans dräneringshål

Inte godkänd

Klämmans dräneringshål är vänt åt fel håll.

Tillverkarens anvisningar
Kontakter

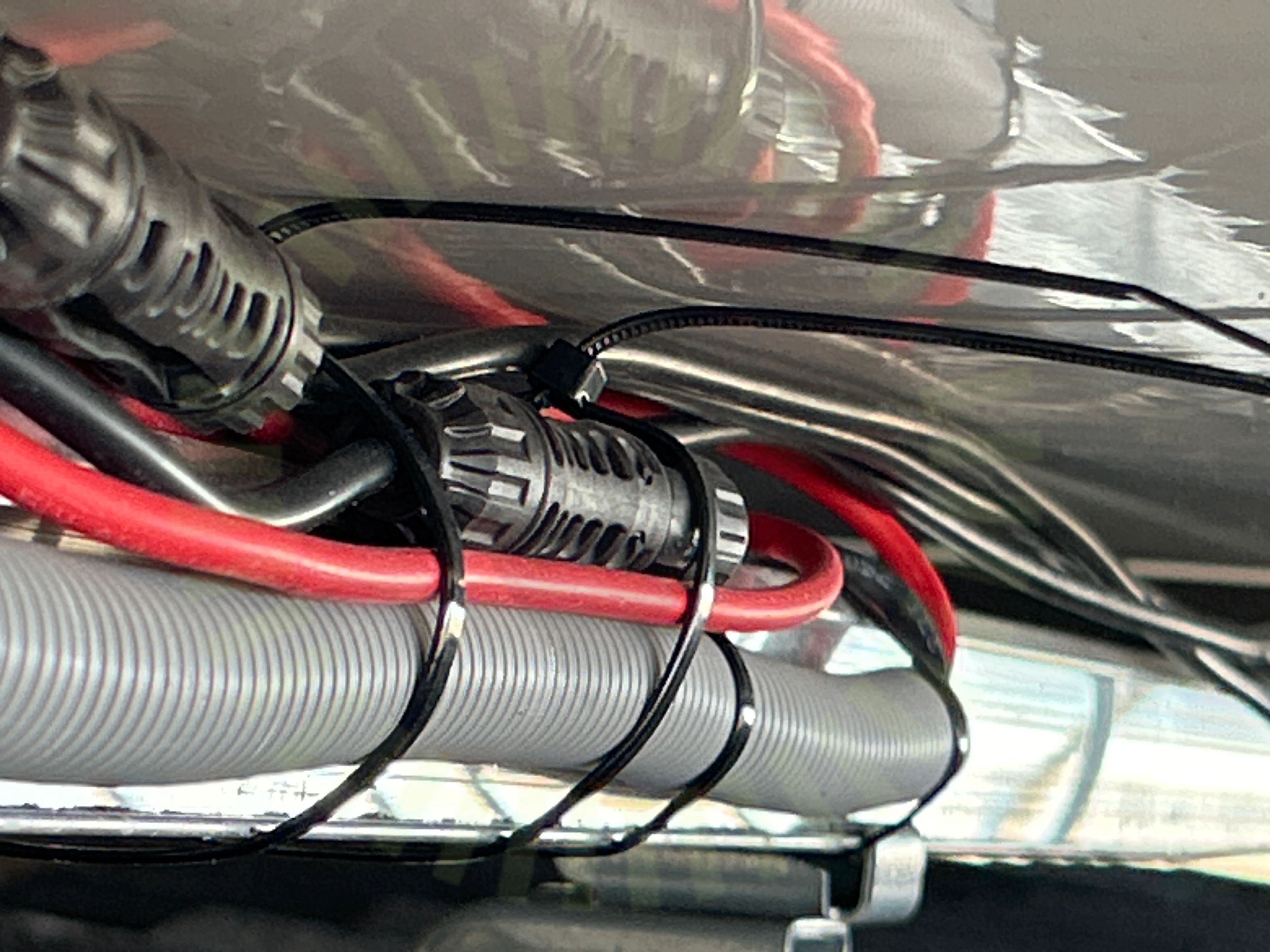

2.4 Kontakter

Inte godkänd

Buntband är placerade över kontakter.

MA711 (se_en) Monteringsanvisningar, Sida 4
Skenornas infästning

2.5 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Gafflar måste ligga mot skenan.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Skenornas överhäng

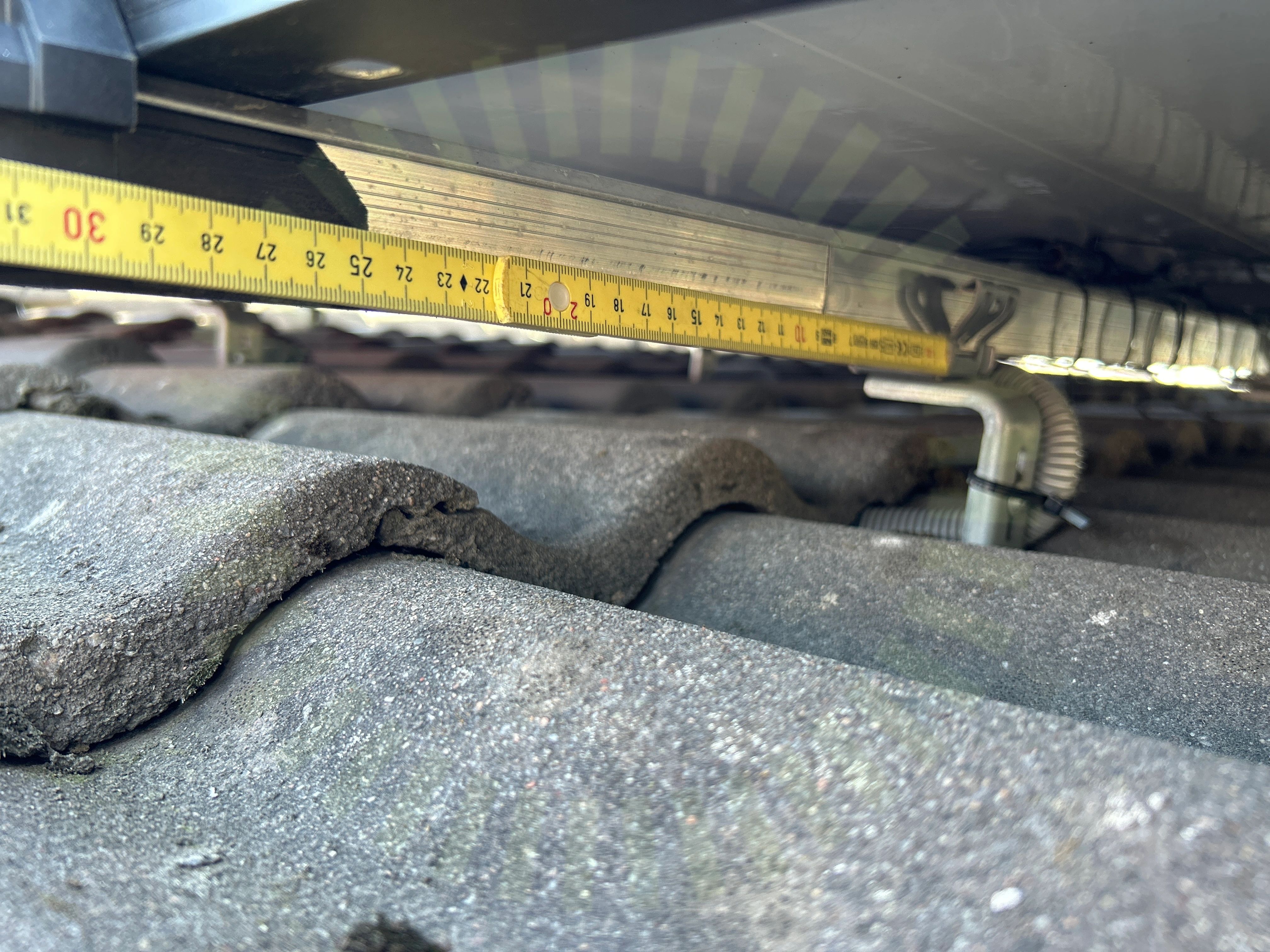

2.6 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
Säkerhetsavstånd

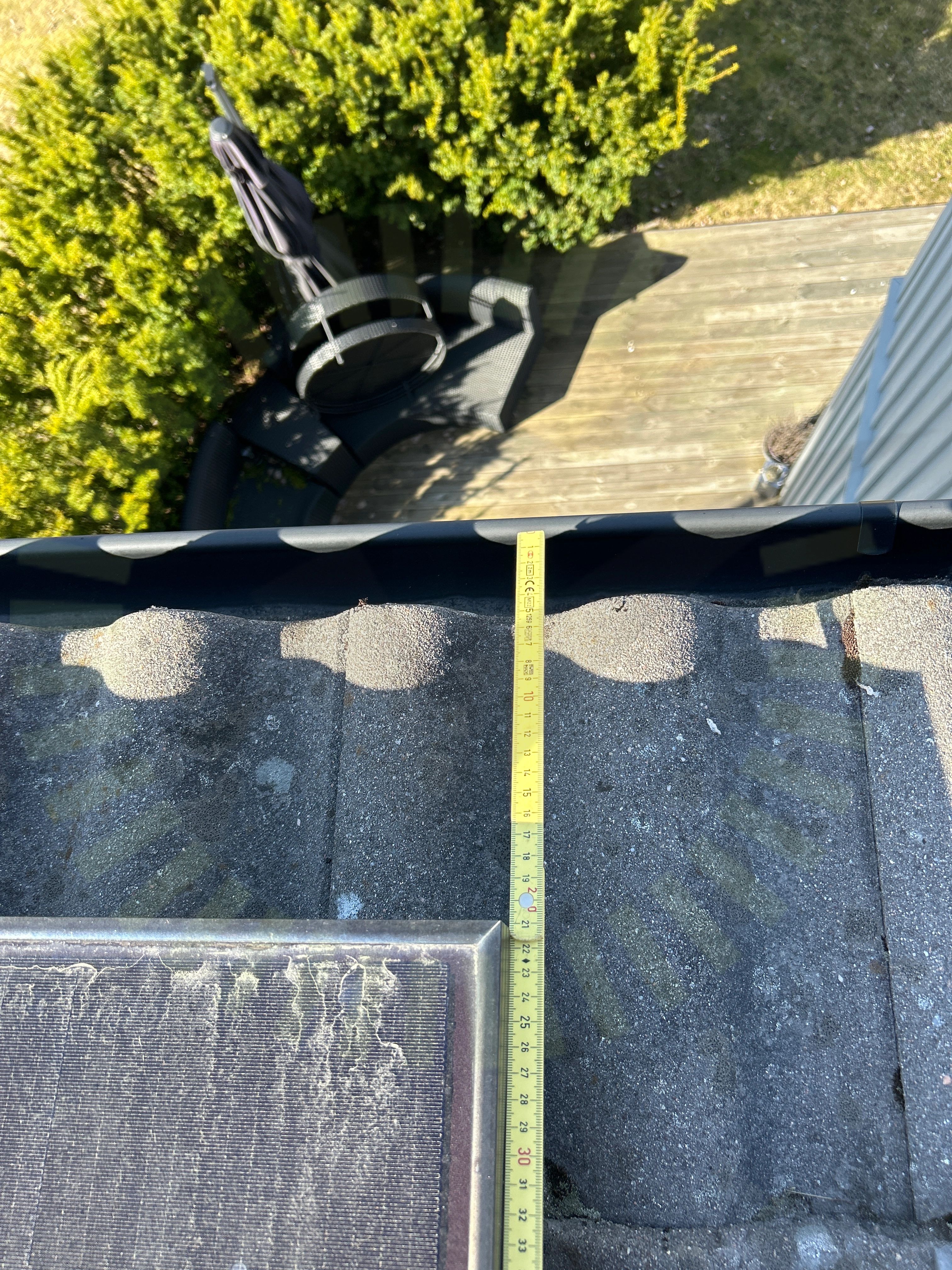

2.7 Säkerhetsavstånd

Inte godkänd

Säkerhetsavståndet uppfyller inte tillverkarens krav.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.
Väderbeständigt material

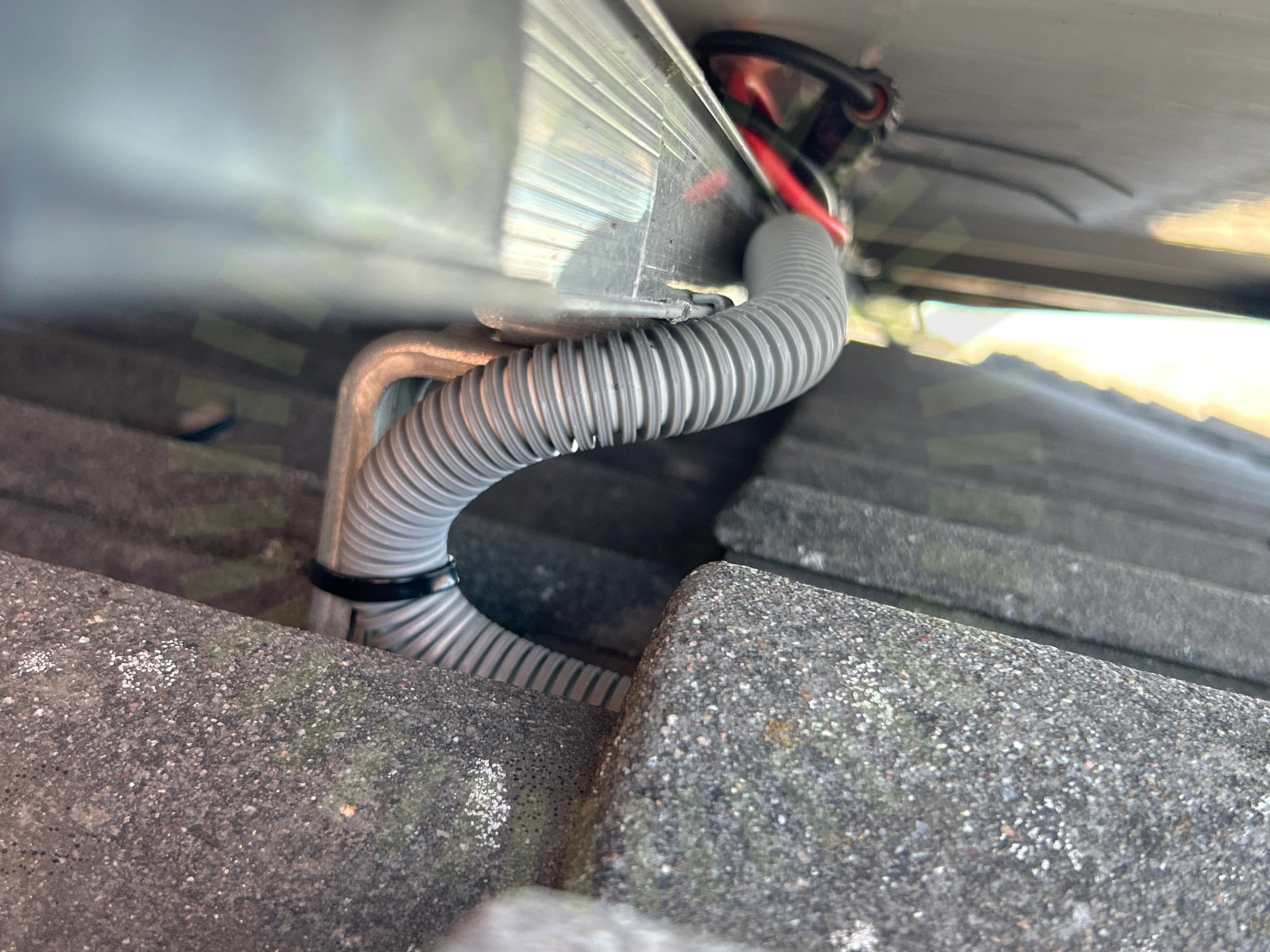

2.8 Väderbeständigt material

Inte godkänd

Vid val av material har hänsyn inte tagits till väderpåverkan. Flexslang är inte UV-beständig.

SS 436 40 00 (522.11)

Godkända kontrollpunkter

20/29
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkada på klämmorSkadorSkenans utstick för klämmaSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaÄndklämmor

Ej tillgängligt vid besiktning

1/29
Takgenomföring

Tak 1, Hyundai: HiE-S(385-410W)VG

Anmärkningar

2/16
Klämmornas placering

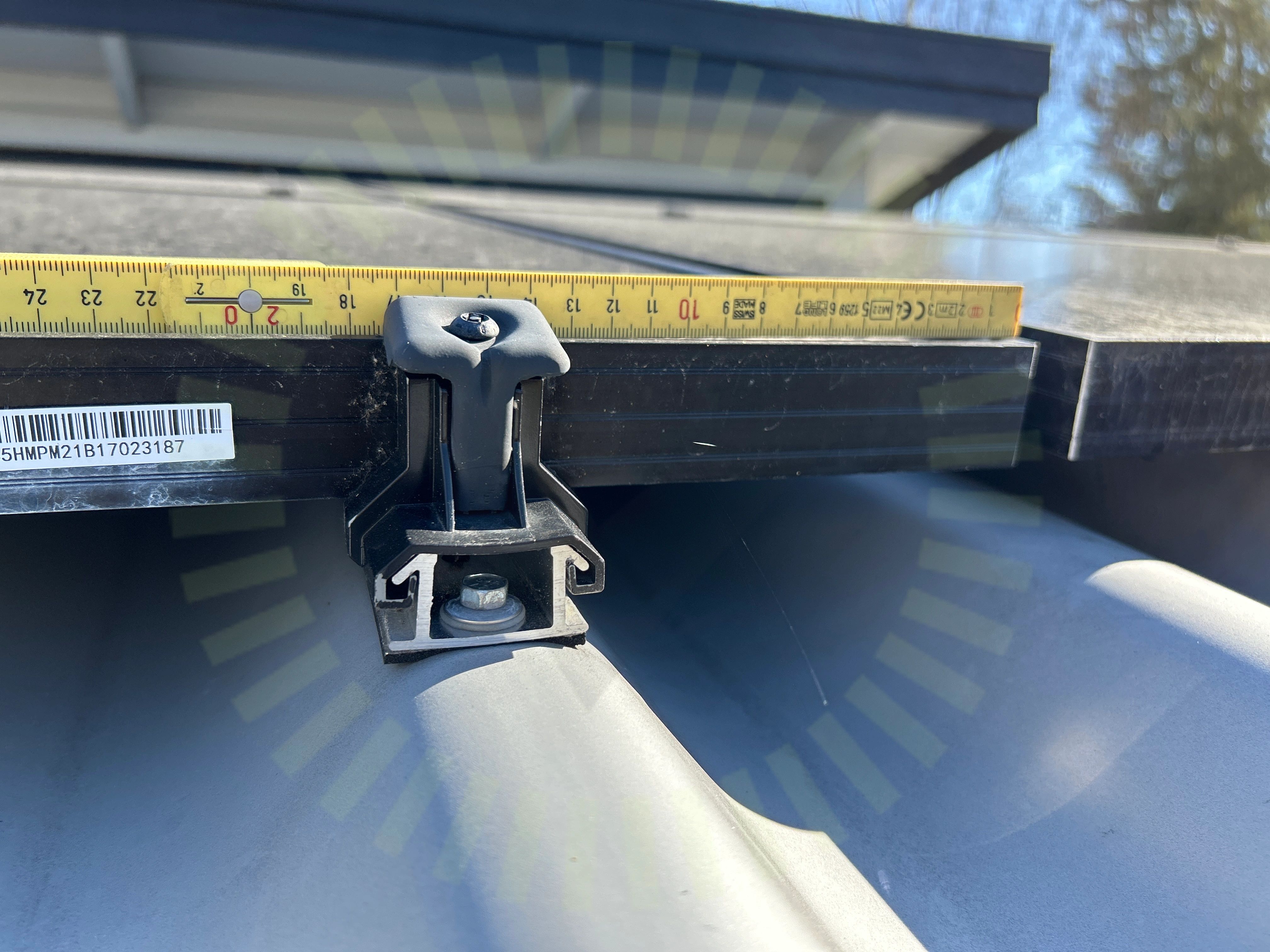

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

HES INSTALLATION MANUAL (IEC) Issued on October. 25th, 2022 (Version1.2) sida 21.
Kopplingslåda

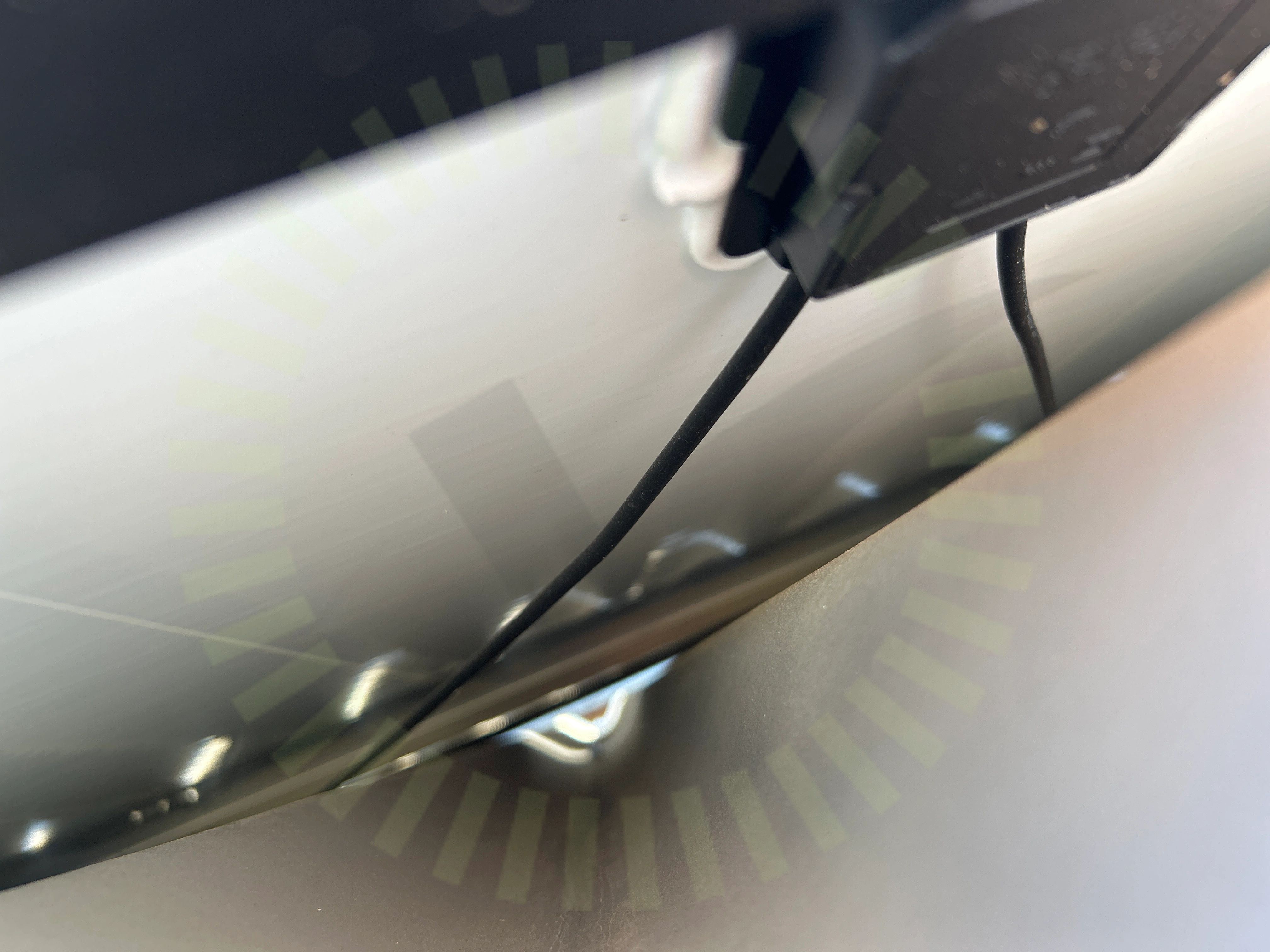

3.2 Kopplingslåda

Inte godkänd

Kablage hårt draget från panelens utgång. Utsätts för konstant stress.

Godkända kontrollpunkter

14/16
Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontakterPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 2, ESDEC Plåttak Kortskena

Anmärkningar

5/25
Kabeldragning mellan takytor

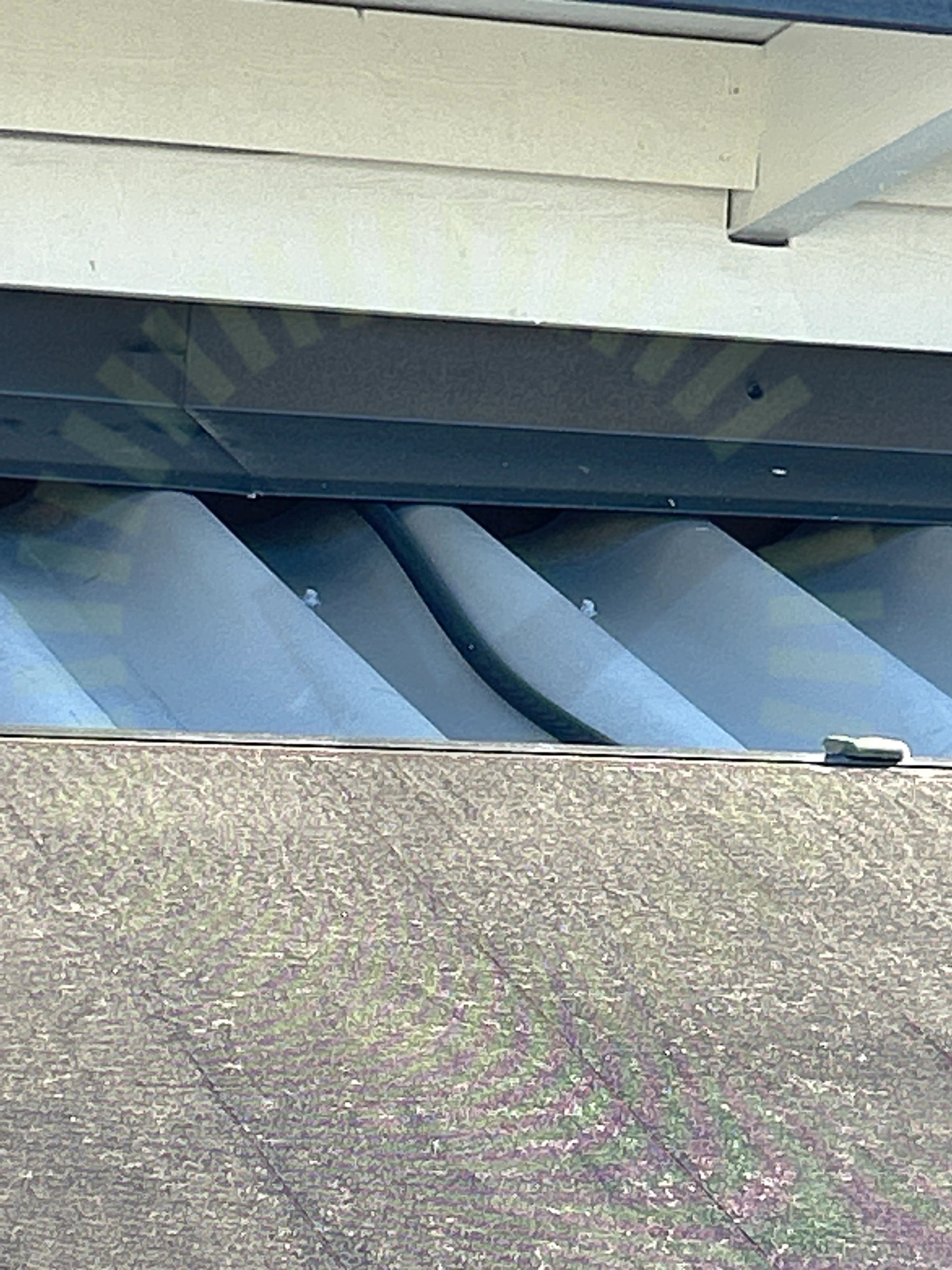

4.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad.

Kabeluppfästning

4.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.521.101 och 522.8.4)
Plåtprofil

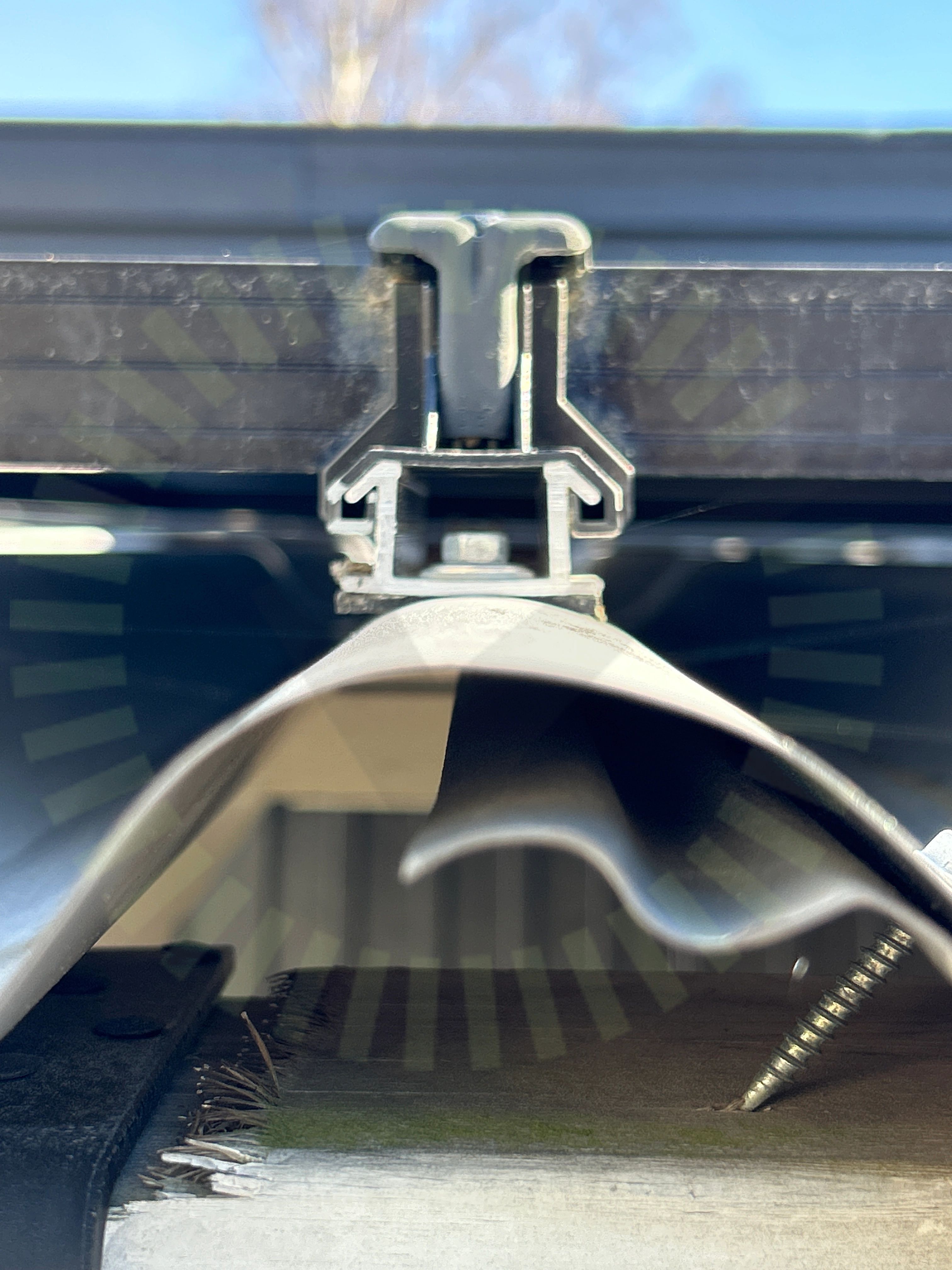

4.3 Plåtprofil

Inte godkänd

Infästningar sitter ej korrekt på underlaget. Plåttaket måste ha en platt yta om 20 mm.

MONTAGESYSTEM FÖR LUTANDE PLÅTTAK, Vers. 06.02.23, Sida 8 och 25
Skenans utstick för klämma

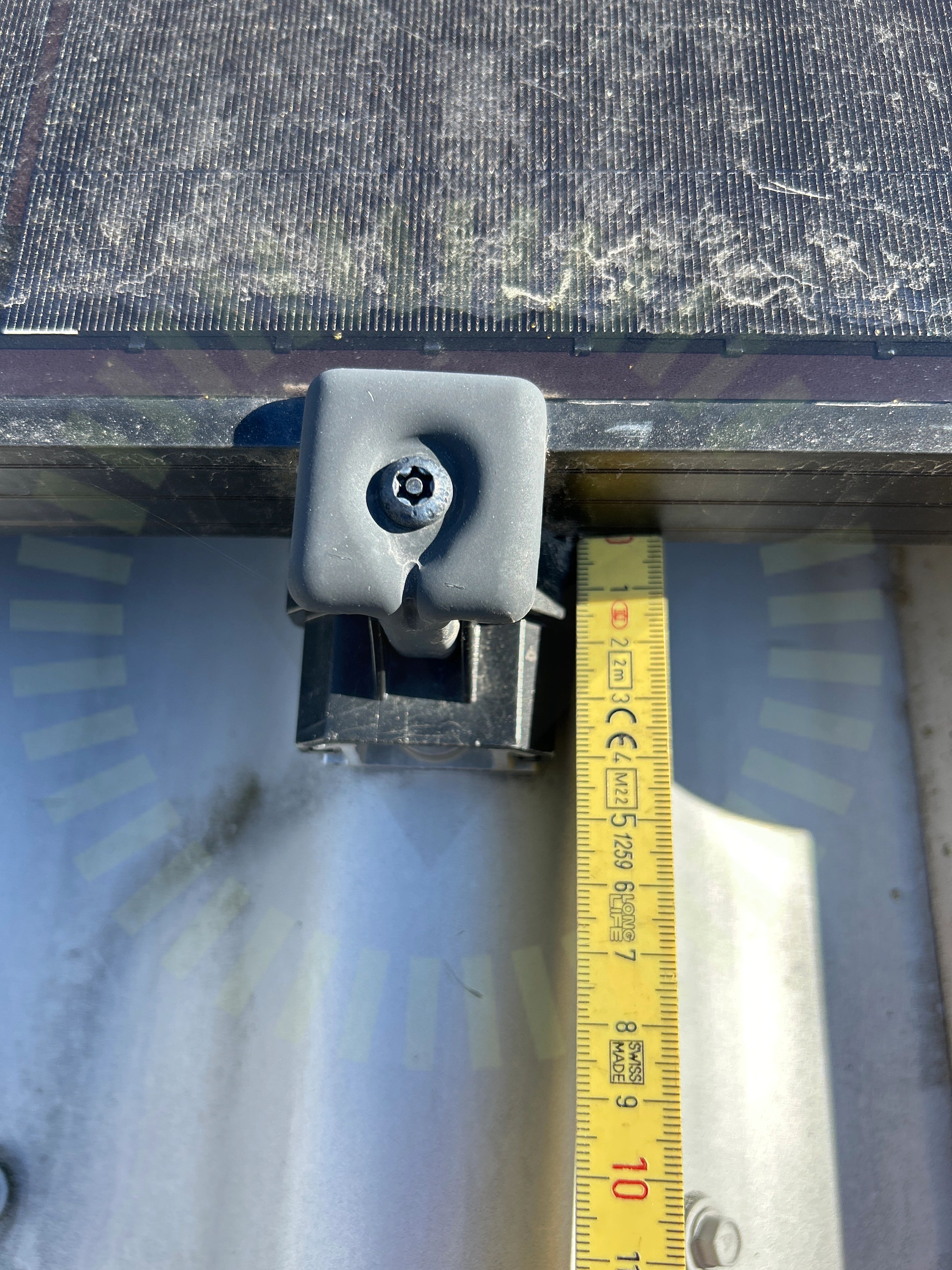

4.4 Skenans utstick för klämma

Inte godkänd

Skenans utstick uppfyller inte tillverkarens krav. Måste vara minst 60 mm.

MONTAGESYSTEM FÖR LUTANDE PLÅTTAK, Vers. 06.02.23, Sida 19
Säkerhetsavstånd

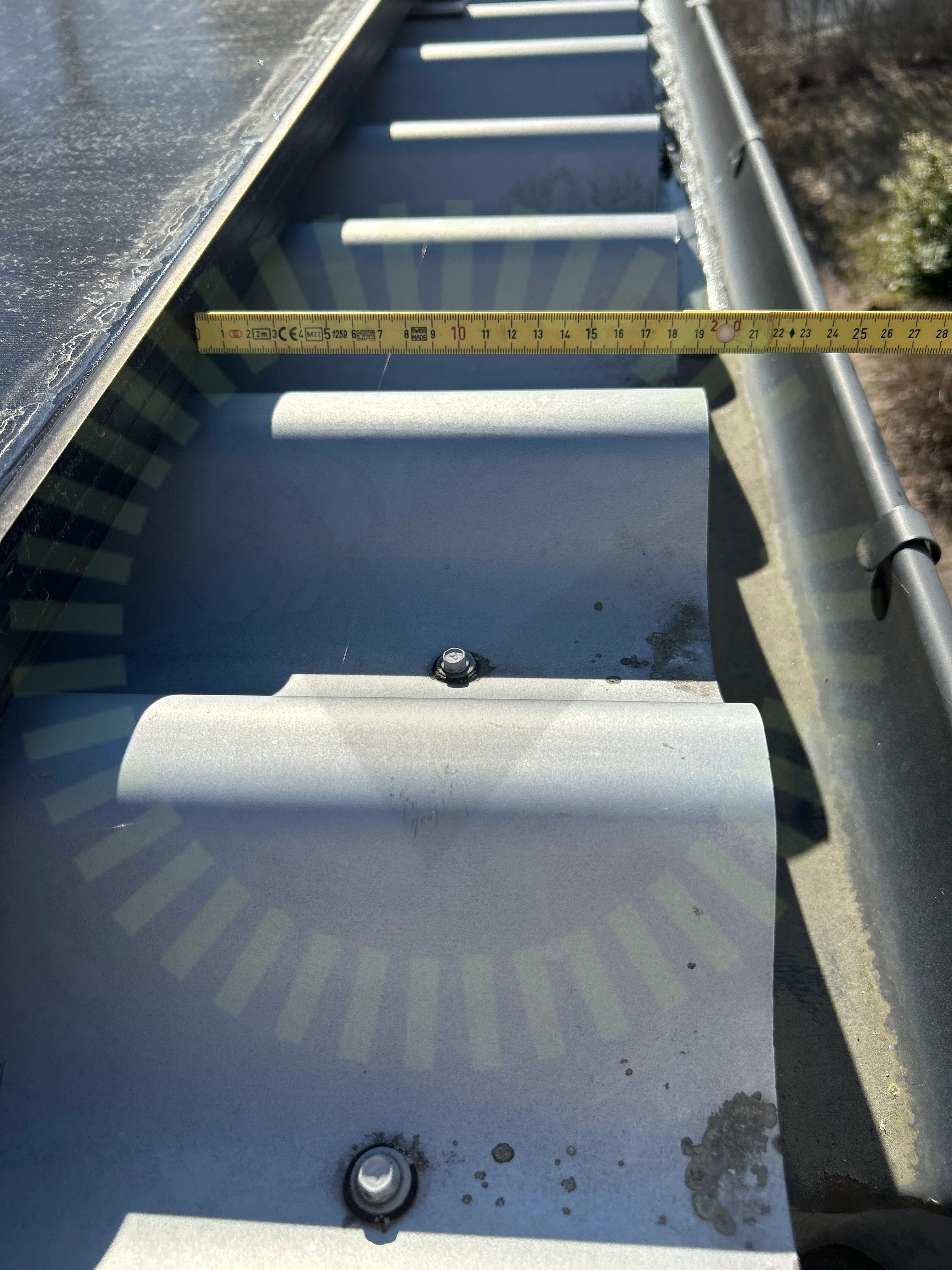

4.5 Säkerhetsavstånd

Inte godkänd

Panelerna är placerade för nära takets kant.

MONTAGESYSTEM FÖR LUTANDE PLÅTTAK, Vers. 06.02.23, Sida 7

Godkända kontrollpunkter

19/25
Antal skruvAnvänd skruv för klämmaDC kabel förläggningDräneringshål pekar neråtFrämmande materialFöremål mellan skena och panelramInfästningarnas placeringKlämmans placering i skenaMittklämmorPanelramens höjdPanelstorlekPlåtens tjocklekSkada på klämmorSkadorSkruvarnas monteringSnö- och VindlastberäkningTaklutningVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/25
Takgenomföring

Tak 2, Hyundai: HiE-S(385-410W)VG

Anmärkningar

1/15
Klämmornas placering

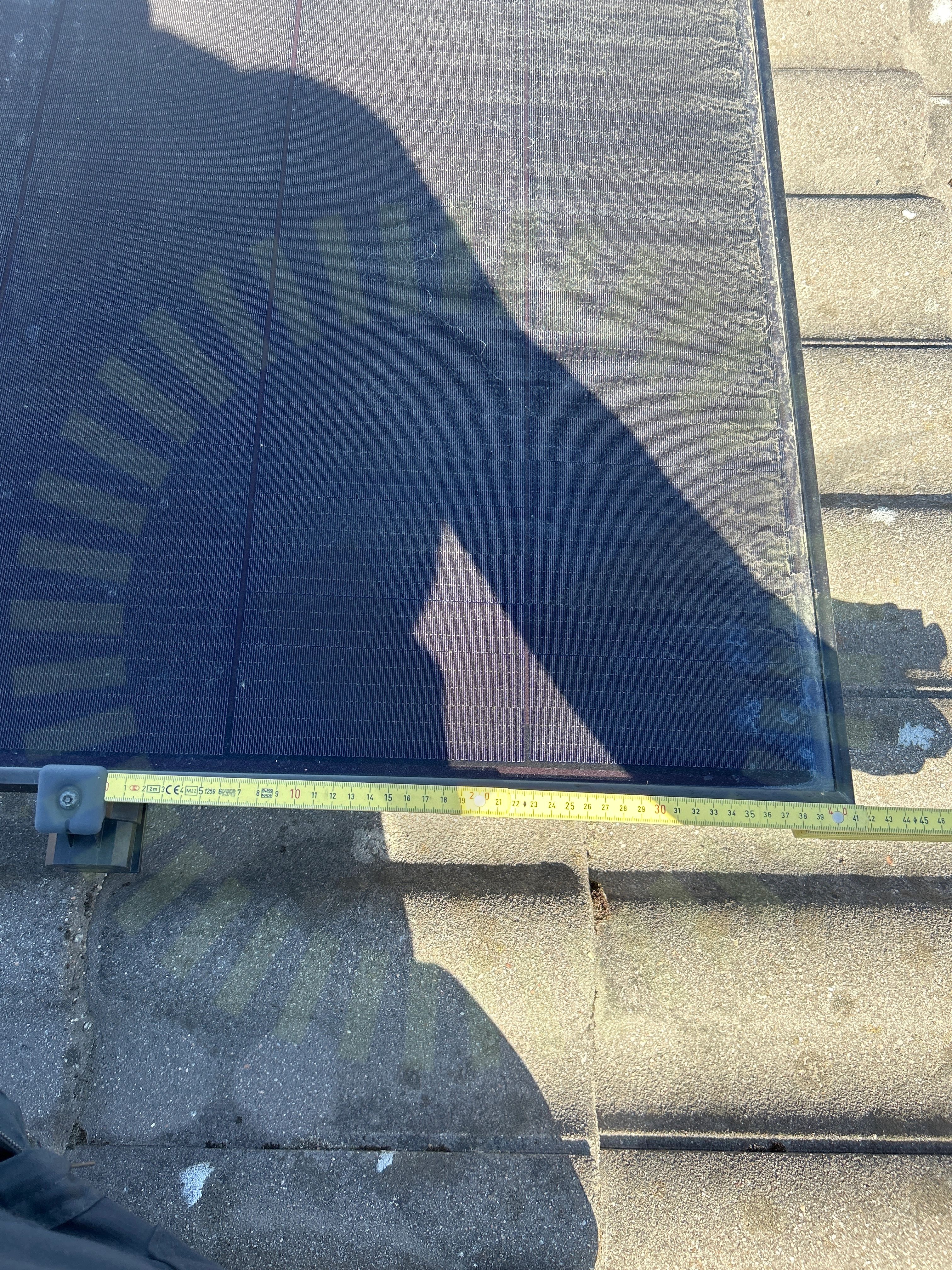

5.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

HES INSTALLATION MANUAL (IEC) Issued on October. 25th, 2022 (Version1.2) sida 21.

Godkända kontrollpunkter

12/15
DräneringshålFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

2/15
Förbindelse av kontakterKontakter

Varselmärkning

Anmärkningar

1/6

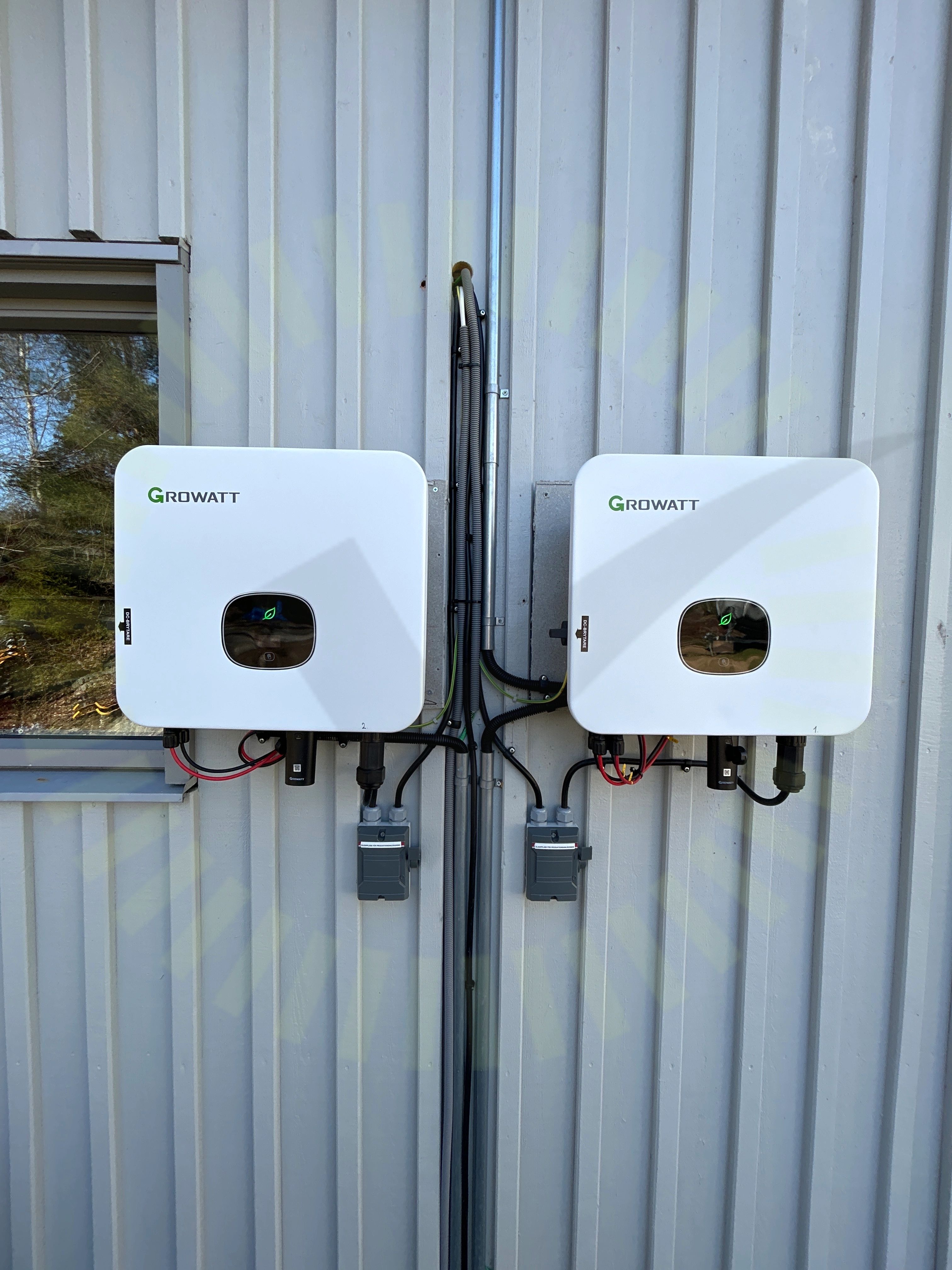

Varning för likspänning

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

5/6
Informering av solcellerMissvisande varselmärkningMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

3/63
Avstånd närliggande objekt

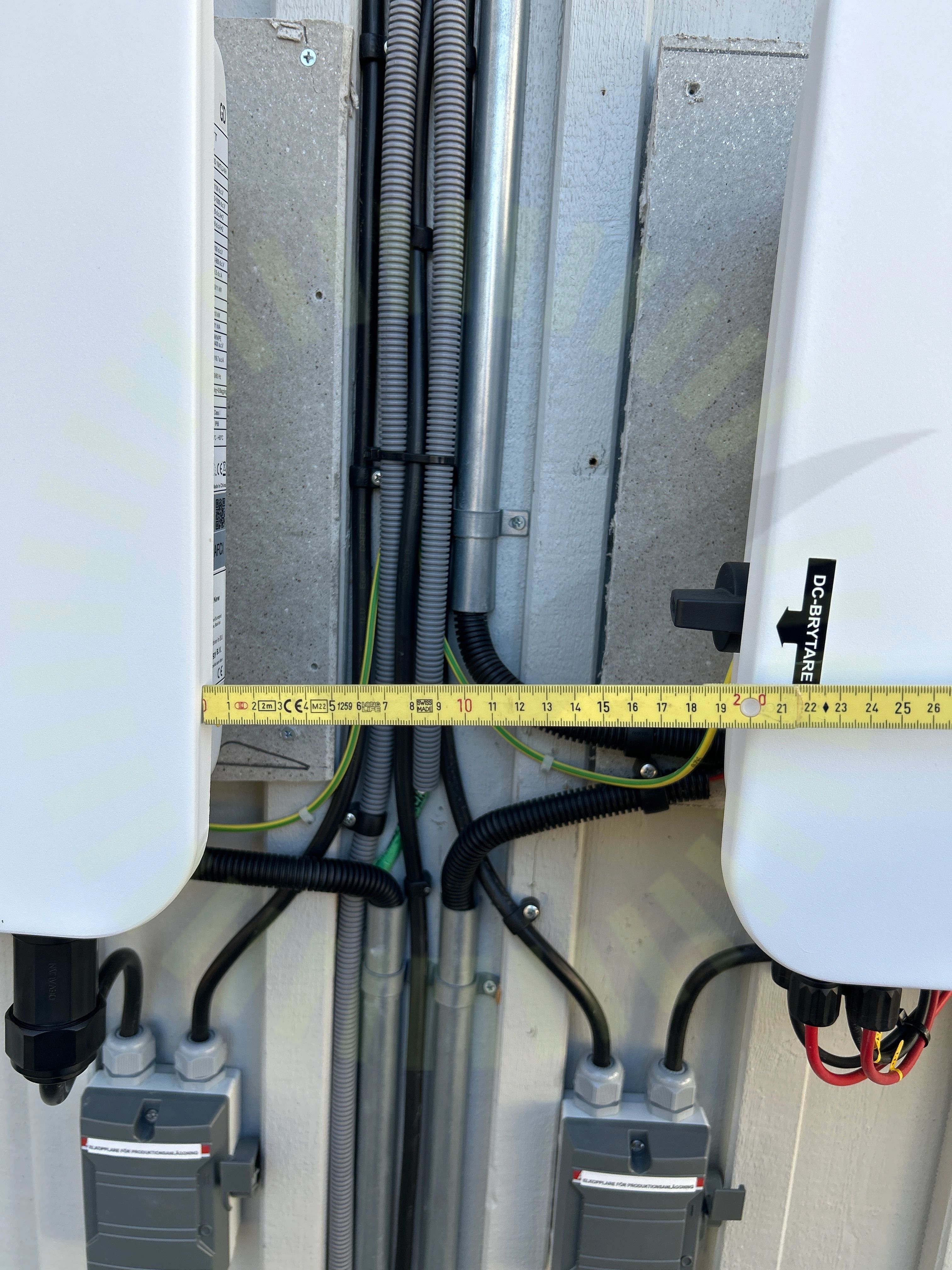

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

GroWatt User Manual XH EN 202206, Sida 12
Avstånd närliggande objekt

7.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

GroWatt User Manual XH EN 202206, Sida 12

7.3 Jordfelsbrytare

Inte godkänd

Använd jordfelsbrytare följer inte tillverkarens krav.

GroWatt User Manual XH EN 202206, Sida 24

Godkända kontrollpunkter

59/63
AC Anslutning VäxelriktareAC Anslutning VäxelriktareAC BöjradieAC BöjradieAC Kablage förläggningAC Kablage förläggningAC kablage skarp kantAC kablage skarp kantBakomliggande materialBakomliggande materialDC Kablage egenskaperDC Kablage egenskaperDC Kablage förläggningDC Kablage förläggningDC Kablage skyddDC Kablage skyddDC Kontakter anslutningDC Kontakter anslutningDC Kontakter stressDC Kontakter stressDC Max SpänningDC Max SpänningDC Max StrömDC Max StrömDC Min SpänningDC Min SpänningFastsäkring av produktFastsäkring av produktFörskruvningFörskruvningGenomföringarHuvudsäkringInfästningInfästningJordning av chassiJordning av chassiKabeldimensioneringKabeldimensioneringLedare FastspändaLedare FastspändaLikspänningskomponenterLikspänningskomponenterMärkningMärkningSkadat kablageSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareUppskalad ledareVentilationVentilationVäderbeständigt materialVäderbeständigt materialVäderskyddVäderskyddVäxelriktarens IP klassningVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/63
Strängdesign
