Institutet för Solenergikvalitet

Besiktningsrapport

8.7
x

Installation genom

Svenskt ByggMontage AB

Datum

11 september 2024

Ort

Vellinge, Skåne län
CC mått
DC kabel förläggning
Beröringsskydd
90% godkända10% ej godkända

Om installationen

PanelerTrina: TSM-DE09.08
MontagesystemRenusol: MS+
MontagesystemSchletter: SingleFix-V
VäxelriktareSolis: S5-GR3P(3-20)K
VäxelriktareGoodWe: GW5-10KN-ET
BatteriBYD: HVS Battery-Box Premium (5.1-12.8)
Svenskt ByggMontage AB

Installerad av Svenskt ByggMontage AB som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/2

1.1 Strängschema

Inte godkänd

Strängschema saknas för södervägg. Endast en södersträng finns med i dokumentationen.

Godkända kontrollpunkter

1/2
Avtal

Allmänt

Anmärkningar

1/1
Beröringsskydd

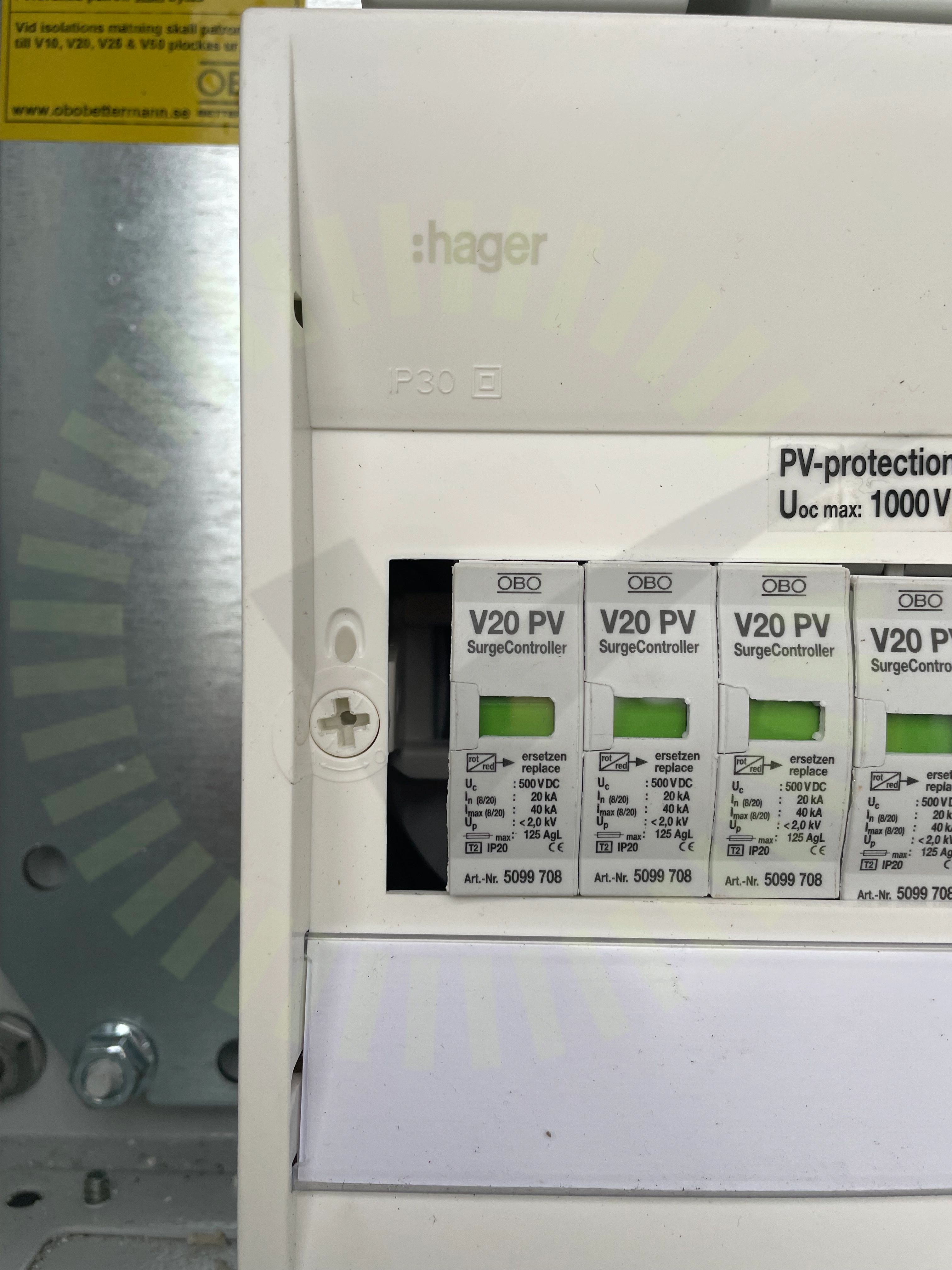

2.1 Beröringsskydd

Inte godkänd

Täcklocket saknas.

BYD: HVS Battery-Box Premium (5.1-12.8)

Anmärkningar

1/13
Sammansättning av komponenter

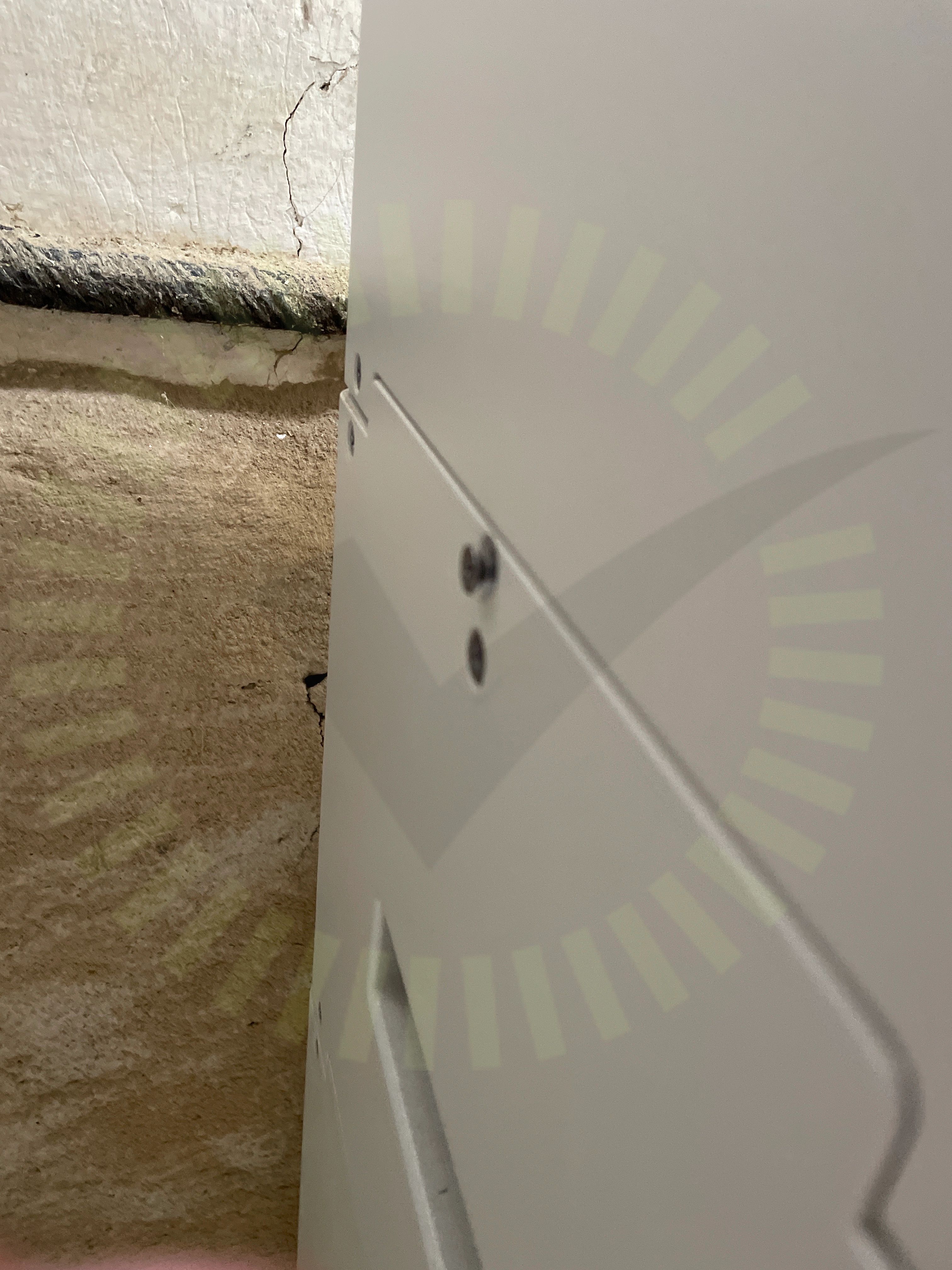

3.1 Sammansättning av komponenter

Inte godkänd

Batterimodul är inte fastsäkrad korrekt.

Battery-Box Premium HVS / HVM Operating Manual V2.1, Sida 20

Godkända kontrollpunkter

12/13
Bakomliggande materialBatteri PEDC anslutning Fastsäkring av produktFörläggning av modulerSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

GoodWe: GW5-10KN-ET

Anmärkningar

2/32

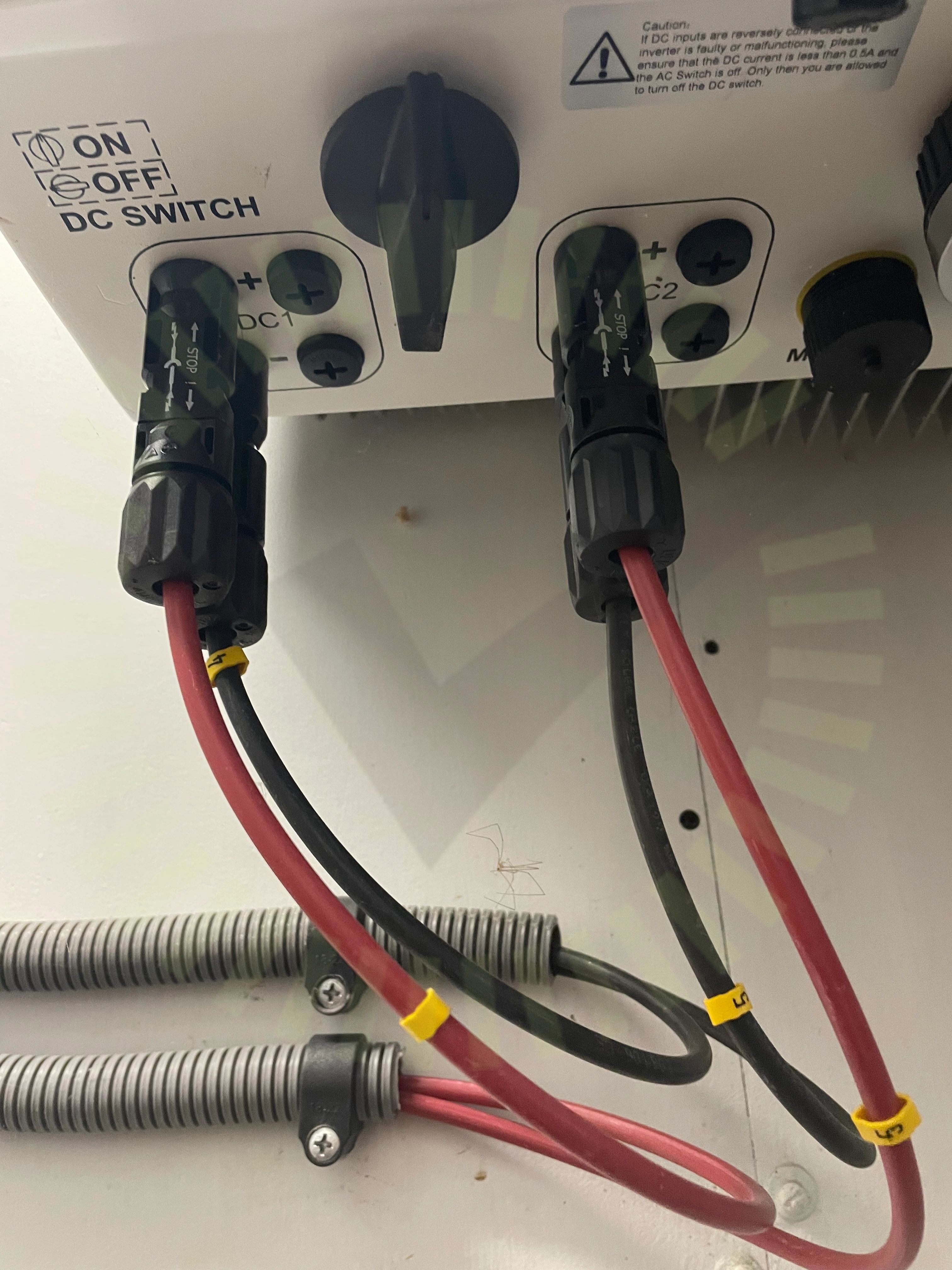

DC Kontakter

4.1 DC Kontakter

Inte godkänd

Kontakter i förbindelse med växelriktare är från olika tillverkare.

SS 436 40 00 (712.526)
Fastsäkring av produkt

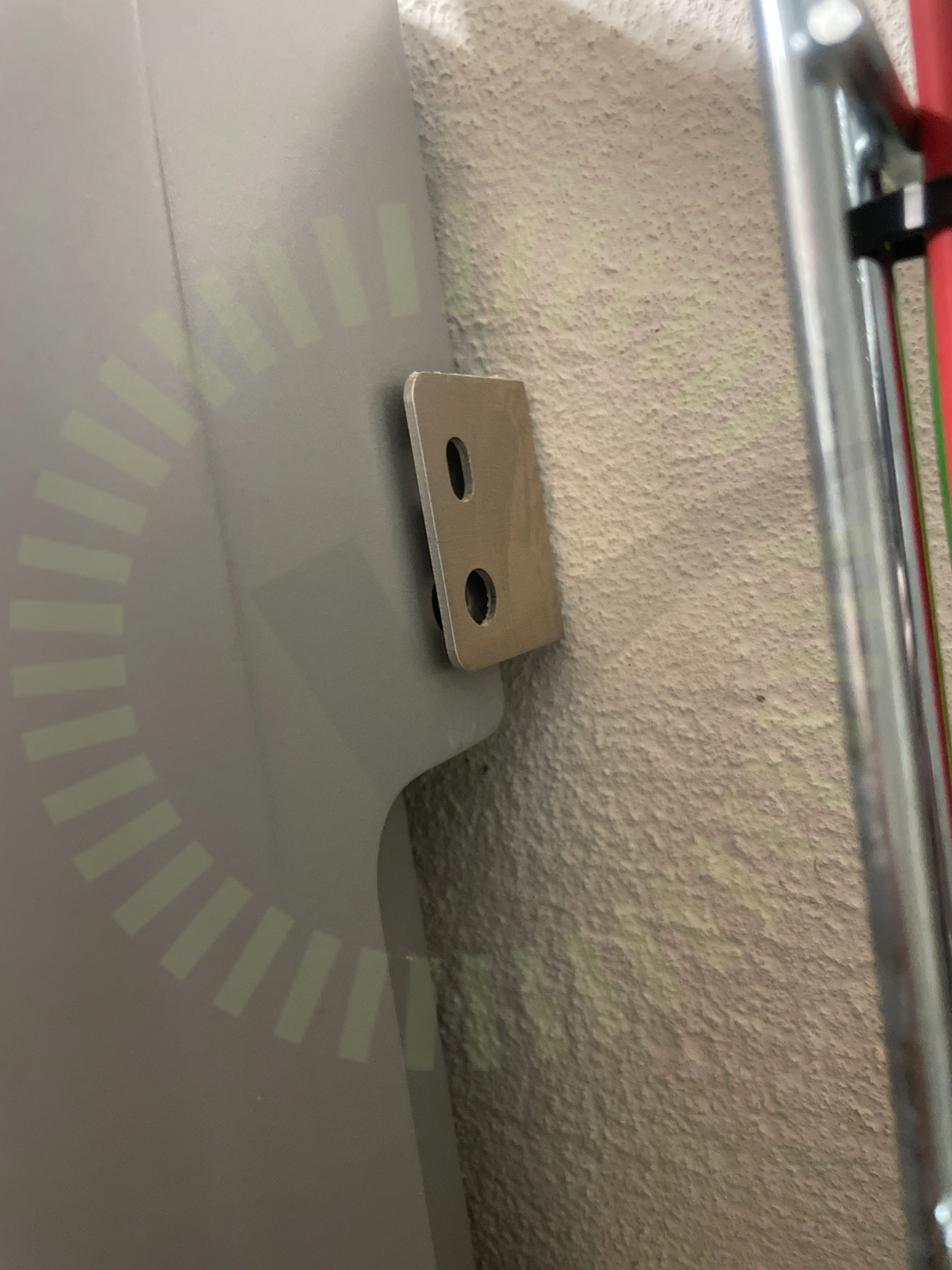

4.2 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

User Manual ET Series / ET Plus Series 5.0-10.0kW V1.3-2024-01-05, Sida 28

Godkända kontrollpunkter

30/32
AC kablage förläggningAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVäderskyddVäxelriktarens IP klassning

Renusol: MS+

Anmärkningar

1/18
DC kabel förläggning

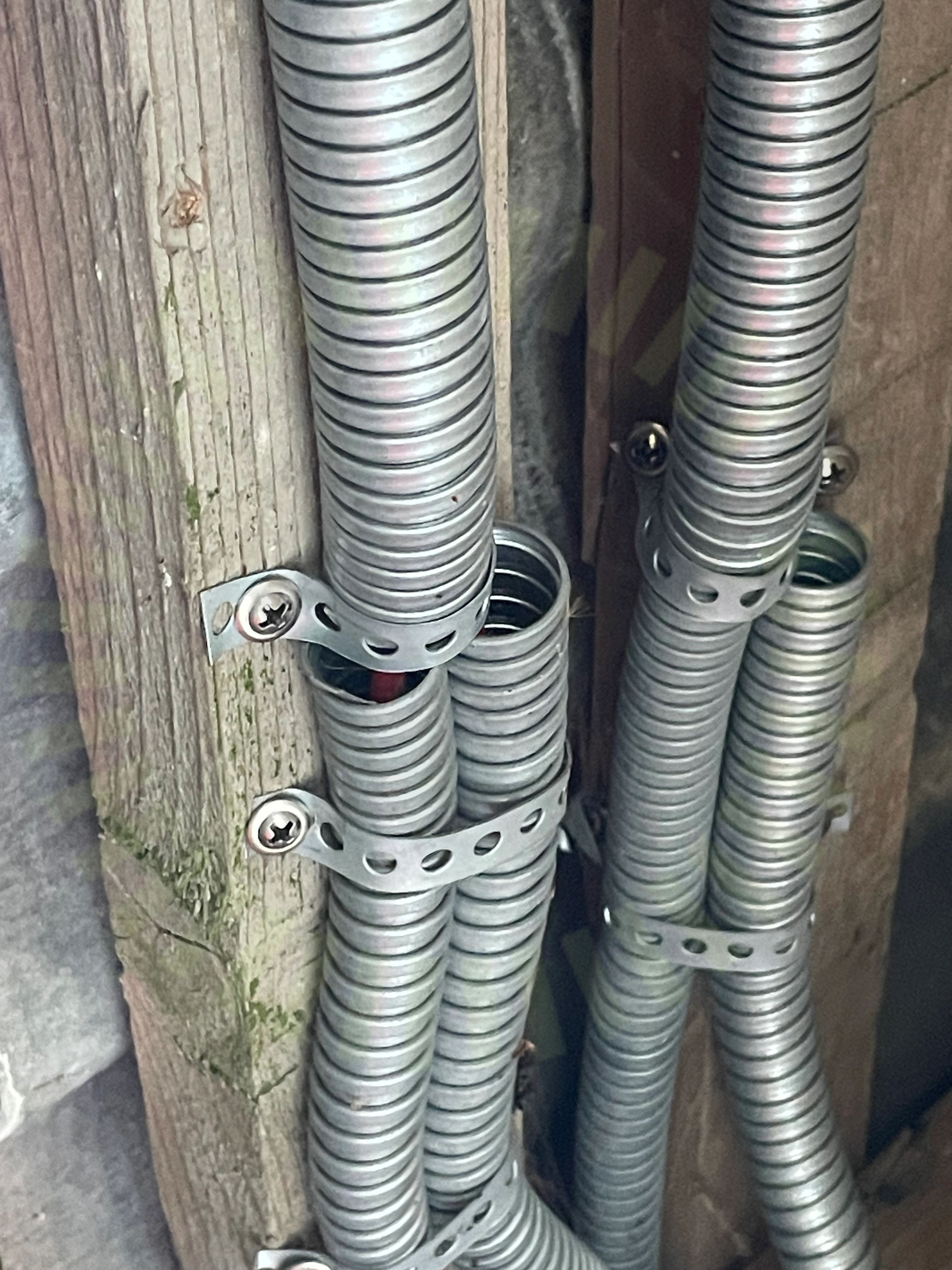

5.1 DC kabel förläggning

Inte godkänd

Kablage ligger mot skarp kant.kabelskydd får ej ha skarpa kanter.

Godkända kontrollpunkter

15/18
Använd plåtskruvFrämmande materialInfästningarnas placeringKlämmans placering i skenaMittklämmorPlaceringPlåtens tjocklek och formPlåtinfästningPotentialutjämningsledareSkadorSnö- och VindlastberäkningTakets lutningTyp av infästningVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

2/18
Föremål mellan skena och panelramKabeluppfästning

Schletter: SingleFix-V

Anmärkningar

3/22
CC mått

6.1 CC mått

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt 120 cm.

Snö- och vindlastberäkning

6.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

6.3 Termisk brytpunkt skenor

Inte godkänd

Termiskt brytpunkt saknas efter tillverkarens krav. Lastberäkning som anger krav saknas.

Snö- och vindlastberäkning

Godkända kontrollpunkter

16/22
Använd plåtskruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaMittklämmorPlaceringPlacering av infästningarPlåtinfästningSkadorSkenans utstick för klämmaSkenornas infästningTakplåt tjocklekTakplåtens utformningVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

3/22
KabeluppfästningSkenornas överhängSkenskarvar

Solis: S5-GR3P(3-20)K

Anmärkningar

3/35
DC Kablage förläggning

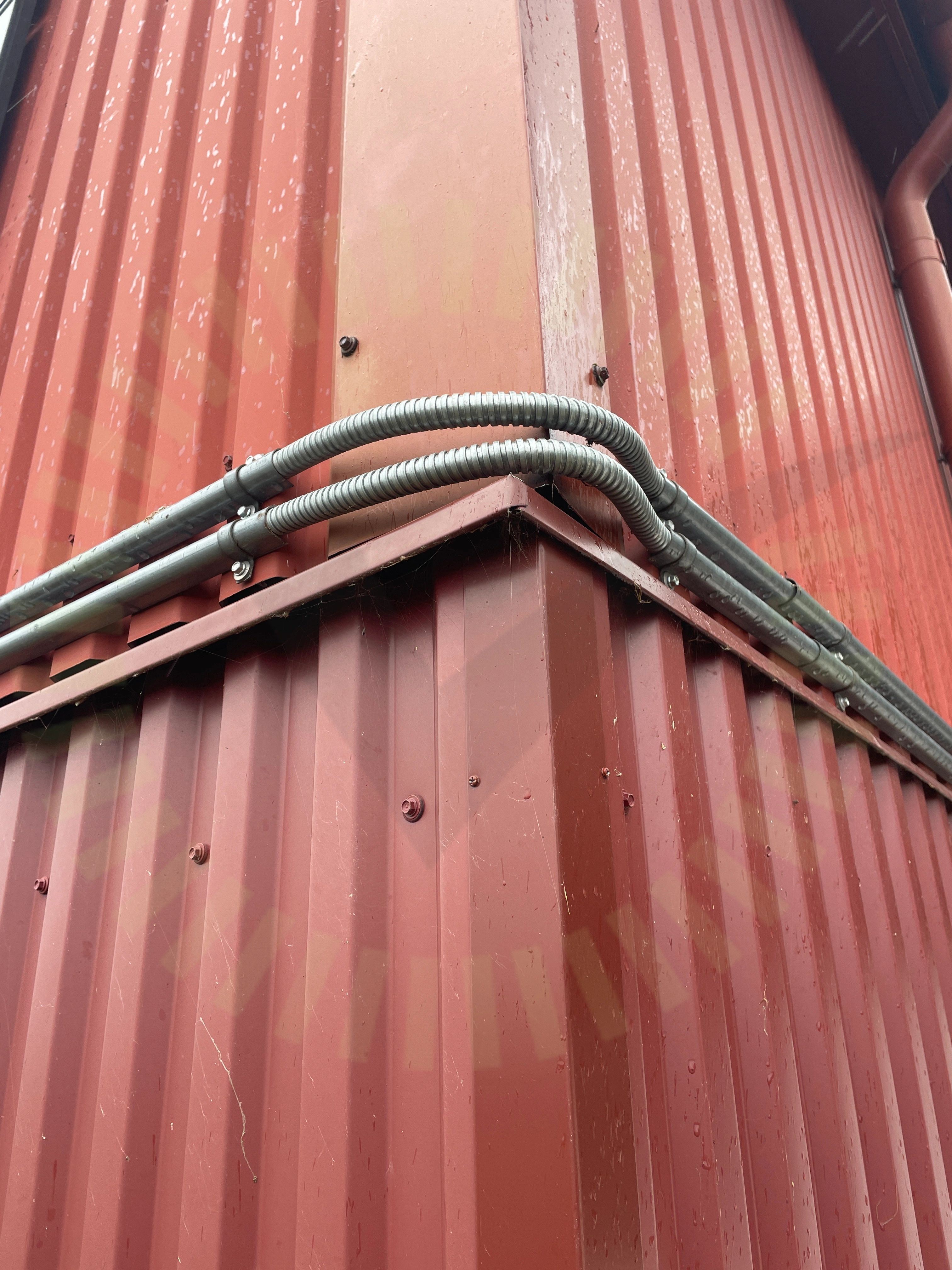

7.1 DC Kablage förläggning

Inte godkänd

Slang runt hörn saknar stöd. Kan röras fritt och tyngas ner av egenvikt.

DC Kontakter

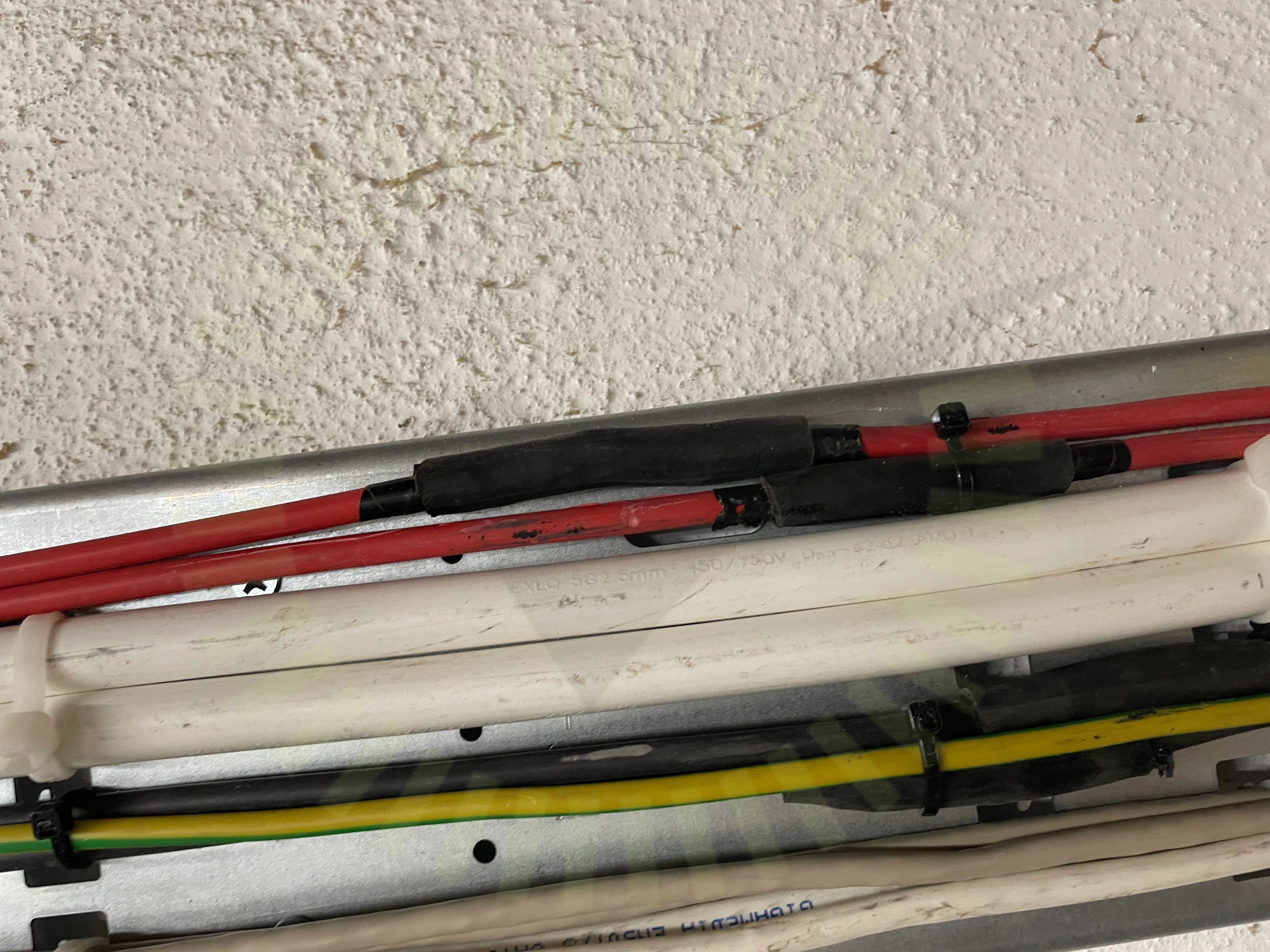

7.2 DC Kontakter

Inte godkänd

Skarvning pressad.

Informering av solceller

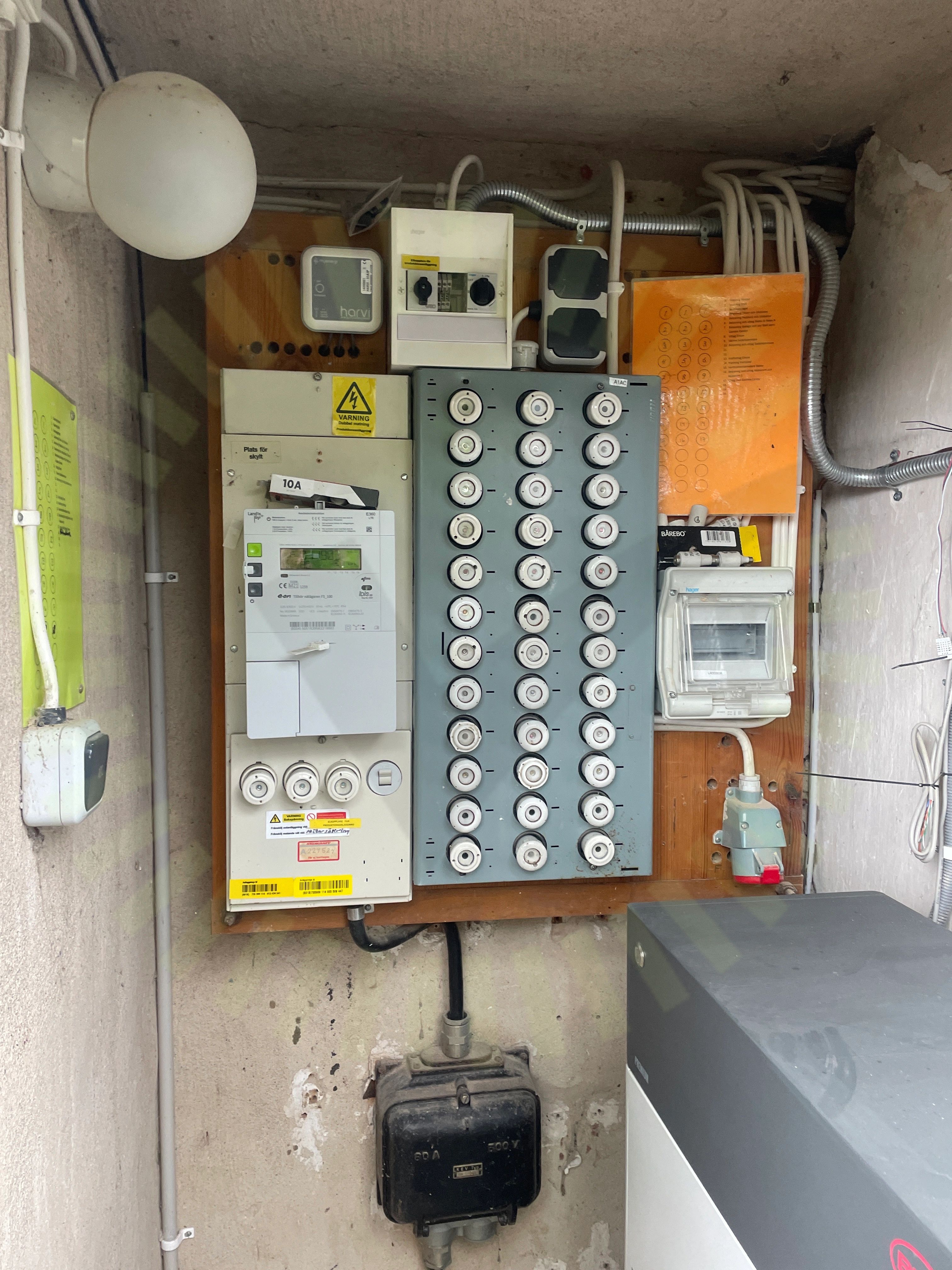

7.3 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

32/35
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektDC Kablage egenskaperDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Trina: TSM-DE09.08

Anmärkningar

1/42
Strängförläggning

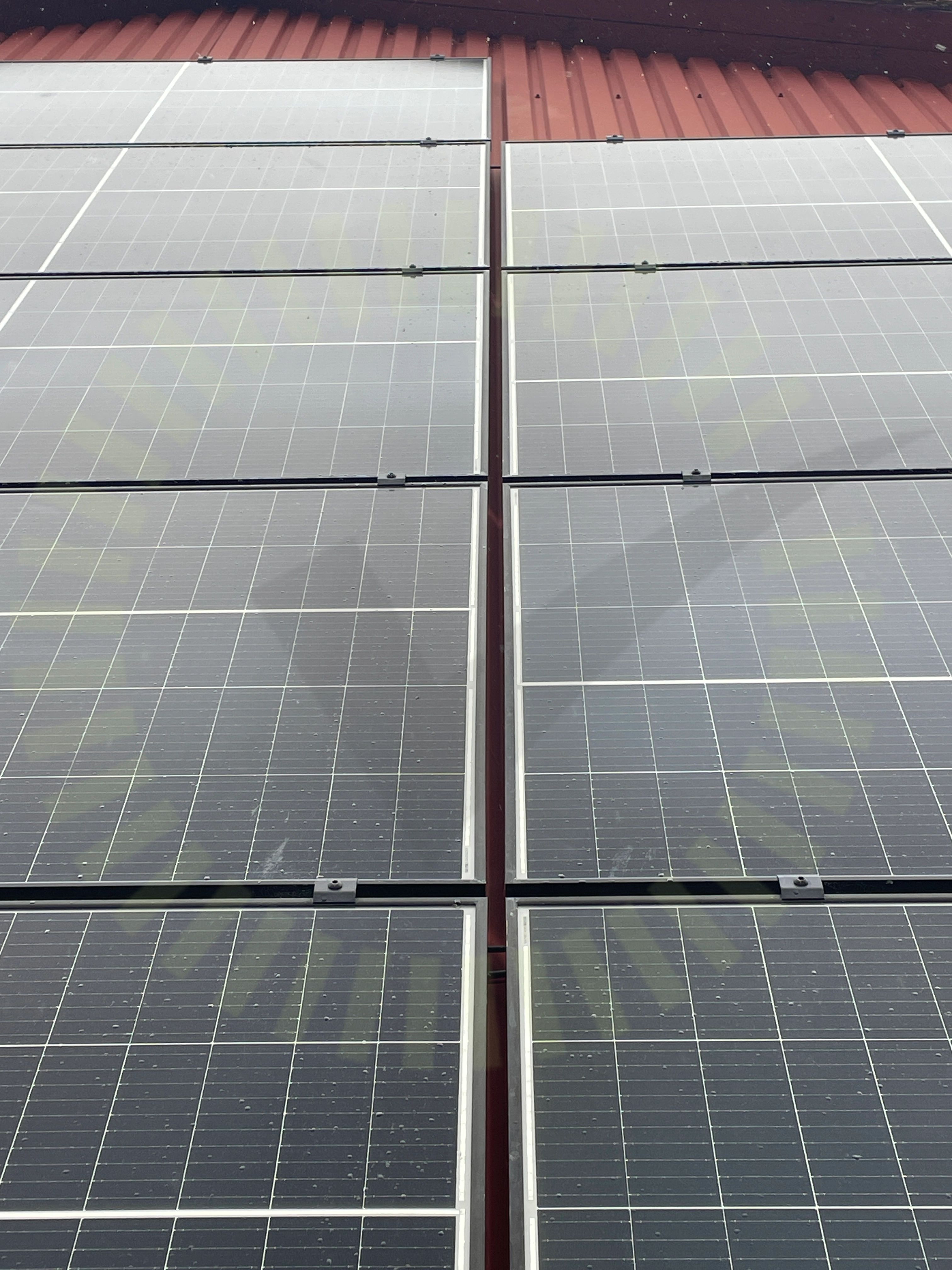

8.1 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga. Plus och minus separerade 3 meter.

SS 436 40 00 (712.521.103)

Godkända kontrollpunkter

23/42
DräneringshålDräneringshålDräneringshålKlämmornas placeringKlämmornas placeringKlämmornas placeringKlämmornas överlappningKlämmornas överlappningKlämmornas överlappningPanelramar separeradePanelramar separeradePanelramar separeradeSkador på panelSkador på panelSkador på panelSkuggaSkuggaSkuggaSpänningar i ramSpänningar i ramSpänningar i ramSträngförläggningSträngförläggning

Ej tillgängligt vid besiktning

18/42
Förbindelse av kontakterFörbindelse av kontakterFörbindelse av kontakterFöremål mot bakstyckeFöremål mot bakstyckeFöremål mot bakstyckeKontaktdonKontaktdonKontaktdonKopplingslåda böjradieKopplingslåda böjradieKopplingslåda böjradiePanelkablagets böjradiePanelkablagets böjradiePanelkablagets böjradieStress på kontakterStress på kontakterStress på kontakter
