Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

Svea Solar

Datum

12 januari 2023

Ort

Kållekärr, Västra Götalands län
Fästenas placering
Skenornas överhäng
Skenskarv
91% godkända9% ej godkända

Om installationen

PanelerRisen: RSM40-8-xxxMB
MontagesystemCC90- UNUM Betongpannor
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

CC90- UNUM Betongpannor

Anmärkningar

3/18
Kabeluppfästning

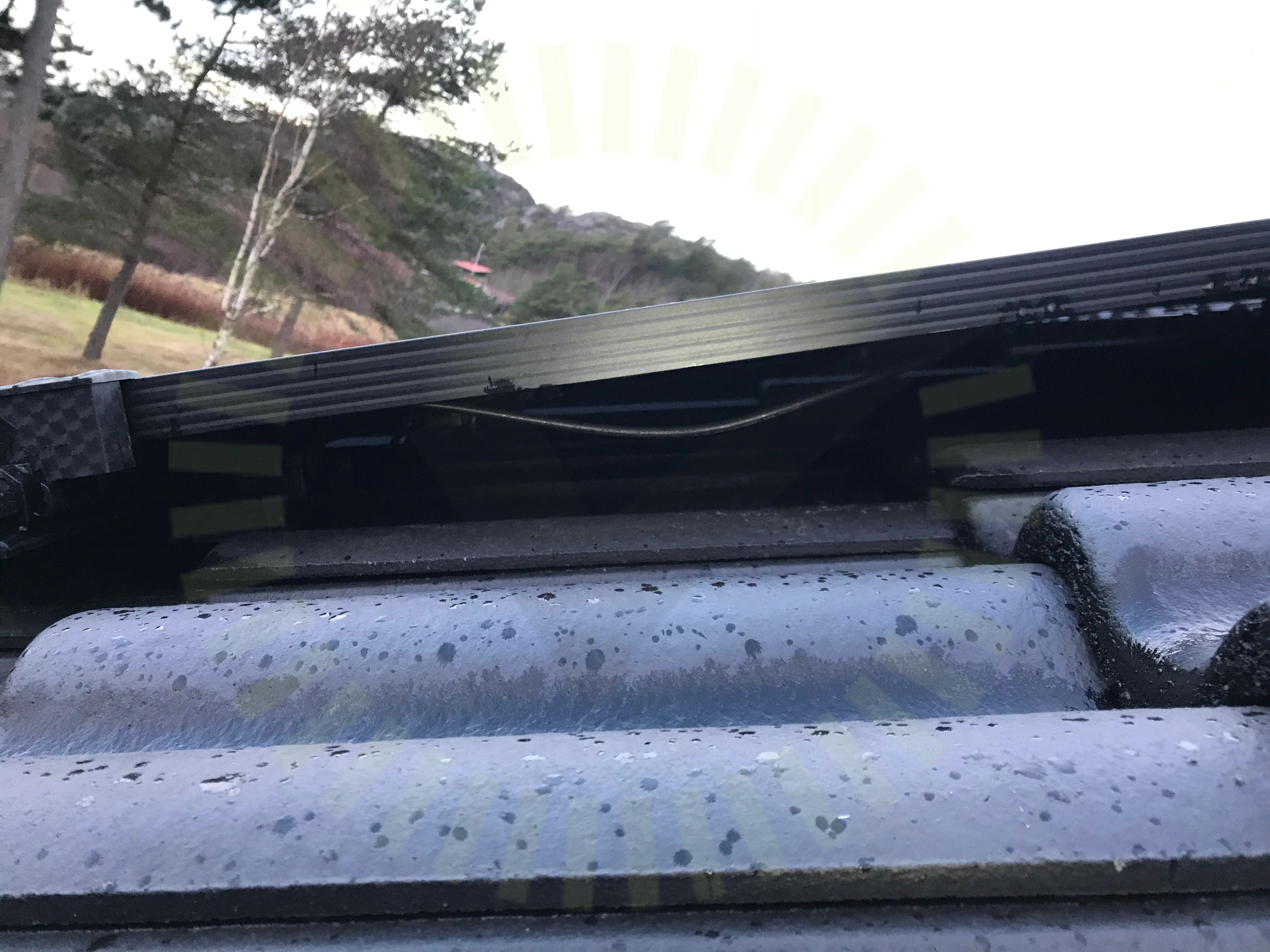

1.1 Kabeluppfästning

Inte godkänd

lösa kablar under panelerna

SS 436 40 00 (712.521.101 och 522.8.4)
Skenornas överhäng

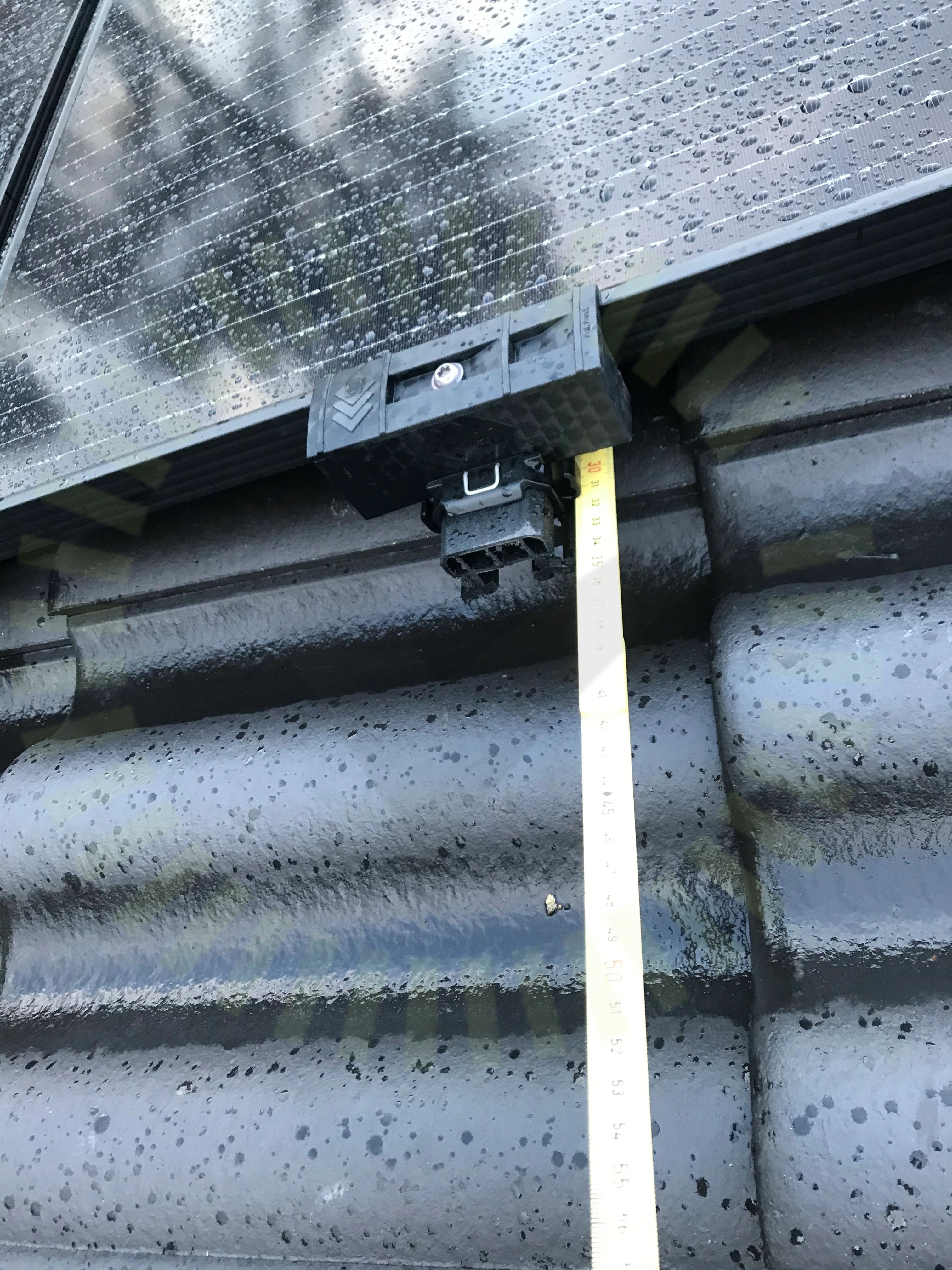

1.2 Skenornas överhäng

Inte godkänd

för långt överhäng

MI – Montageinstruktion CC90- UNUM på takpannor av betong. Datum 210604. Revision 4. Sida 2.
Skenskarv

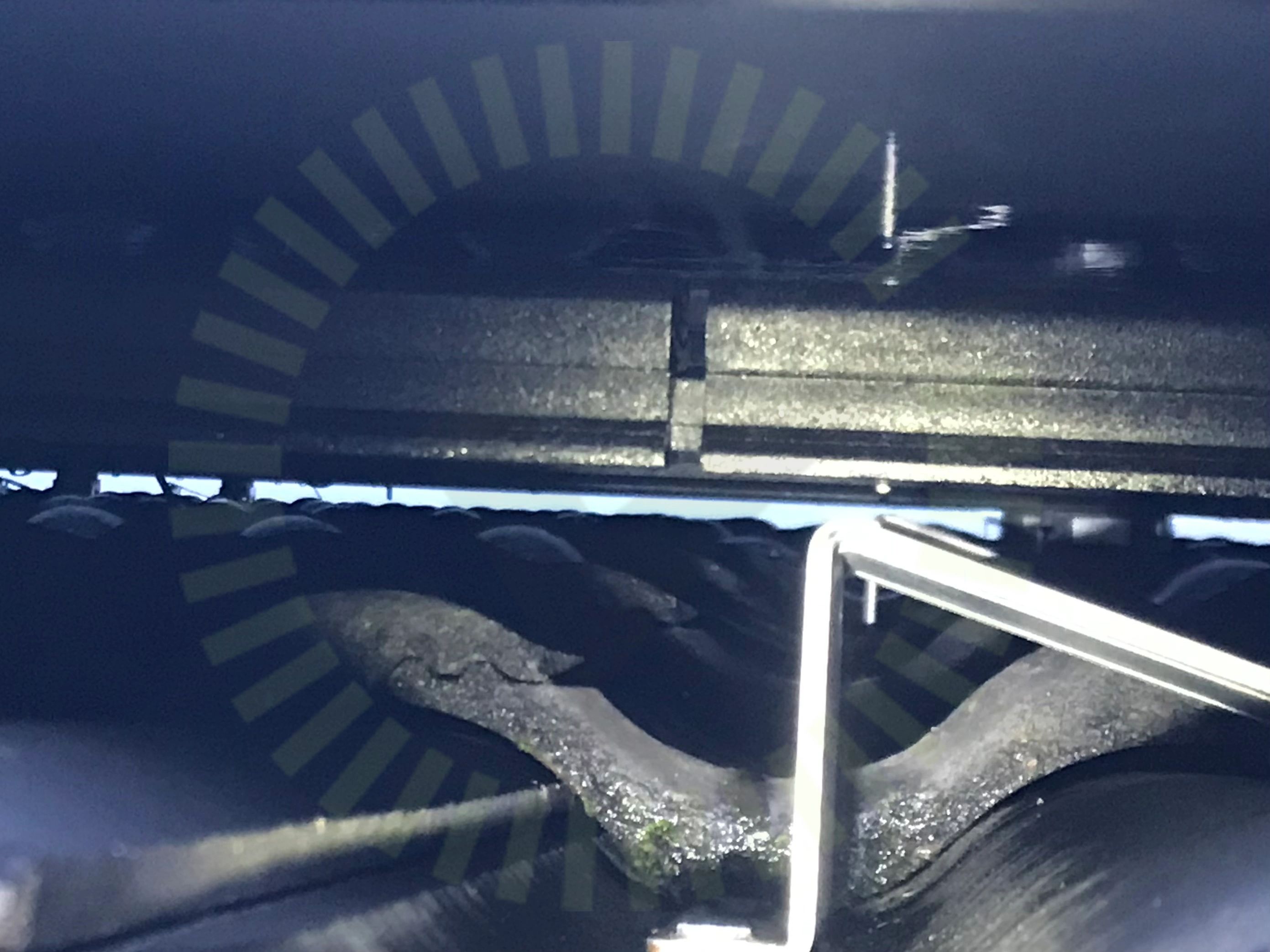

1.3 Skenskarv

Inte godkänd

skenor sitter inte ihop

MI – Montageinstruktion CC90- UNUM på takpannor av betong. Datum 210604. Revision 4. Sida 5.

Godkända kontrollpunkter

14/18
Avstånd till takkantFrämmande materialHög vindlastInfästningarnas CC måttMittklämmorPanelmåttShimsSkadorSkarp kantSkenornas infästningSkyddSnö- och VindlastberäkningTermisk brytpunktVäderbeständigt material

Ej tillgängligt vid besiktning

1/18
Takgenomföring

Huawei: LUNA2000-5-15-S0

Godkända kontrollpunkter

14/14
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Huawei: SUN2000-(3KTL-10KTL)-M1

Anmärkningar

3/32
AC Böjradie

3.1 AC Böjradie

Inte godkänd

kabel för tajt går ej att få ur kontakten på växelriktaren tar imot kabellist

SS 436 40 00 (522.8.3)
Avstånd

3.2 Avstånd

Inte godkänd

avstånd till tak för litet

Huawei User Manual Issue 04 (2021-08-10), Sida 22
Tillförlitligt fäst

3.3 Tillförlitligt fäst

Inte godkänd

dekaler sitter dåligt

Godkända kontrollpunkter

29/32
AC AnslutningAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInformering av solcellerInfästningInternetKabelKontakterLedare fastspändaMärkningMätprotokoll DCPE ChassiSkadorSträngschemaSäkringVarning för backspänningVarning för likspänningVentilationVinkel

Risen: RSM40-8-xxxMB

Anmärkningar

1/13
Fästenas placering

4.1 Fästenas placering

Inte godkänd

fästerna sitter på fel mått

RISEN PV MODULE INSTALLATION AND MAINTENANCE MANUAL, ISSUE DATE 2022-08-11

Godkända kontrollpunkter

11/13
DragavlastadeDräneringshålDräneringshålFöremål BakstyckeHöjdskillnadKlämmans överlappningPanelramar separeradeSeparering av ramarSkadorSkuggaSträngförläggning

Ej tillgängligt vid besiktning

1/13
Förbindelse av kontakter
