Institutet för Solenergikvalitet

Besiktningsrapport

9.7
x

Installation genom

Svea Solar

Datum

12 januari 2023

Ort

Kållekärr, Västra Götalands län
Avstånd
Tillförlitligt fäst
AC Böjradie
93% godkända7% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Godkända kontrollpunkter

14/14
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Varselmärkning

Anmärkningar

1/4

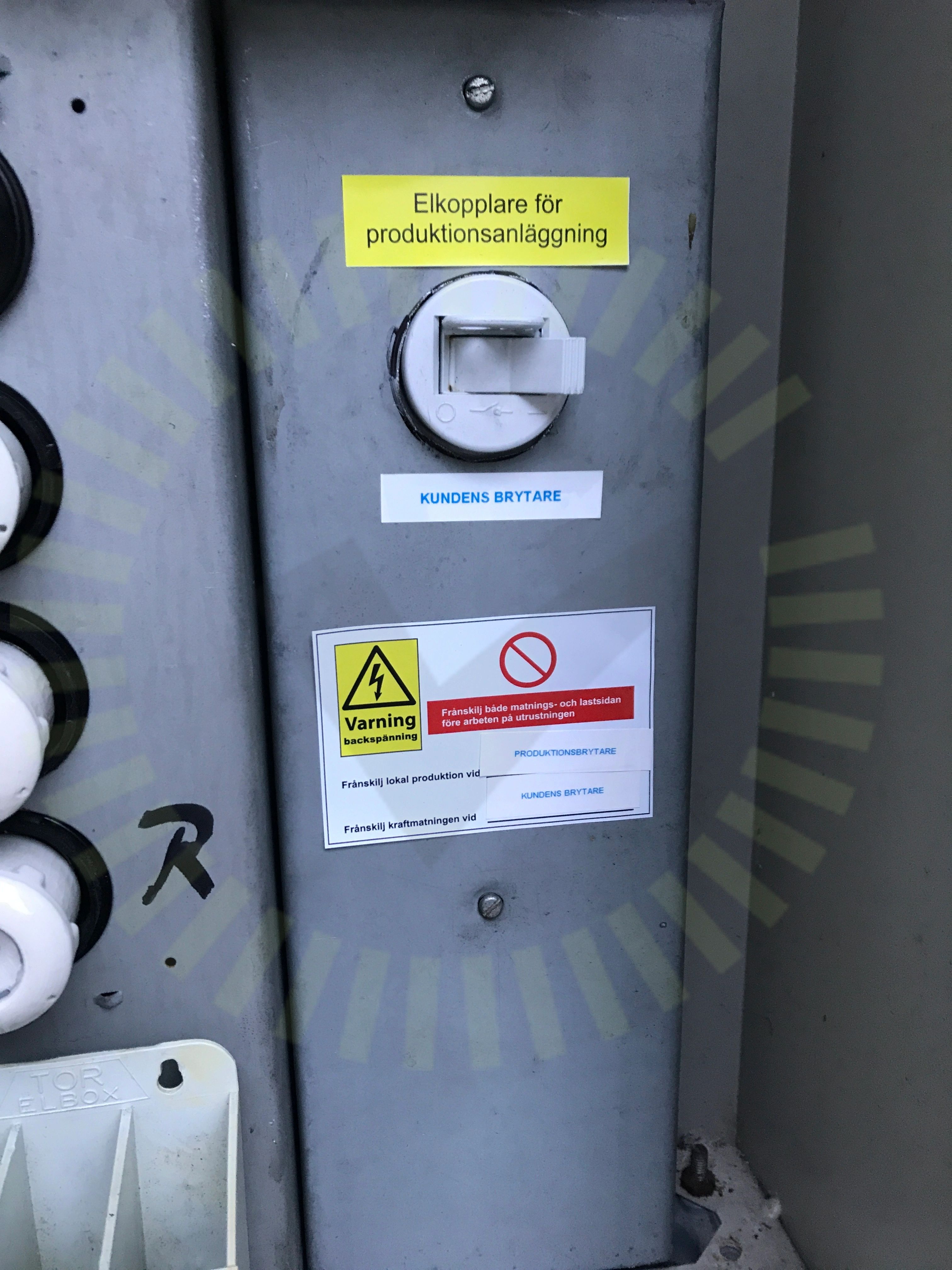

Tillförlitligt fäst

2.1 Tillförlitligt fäst

Inte godkänd

dekaler sitter dåligt

Godkända kontrollpunkter

3/4
Informering av solcellerVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/28

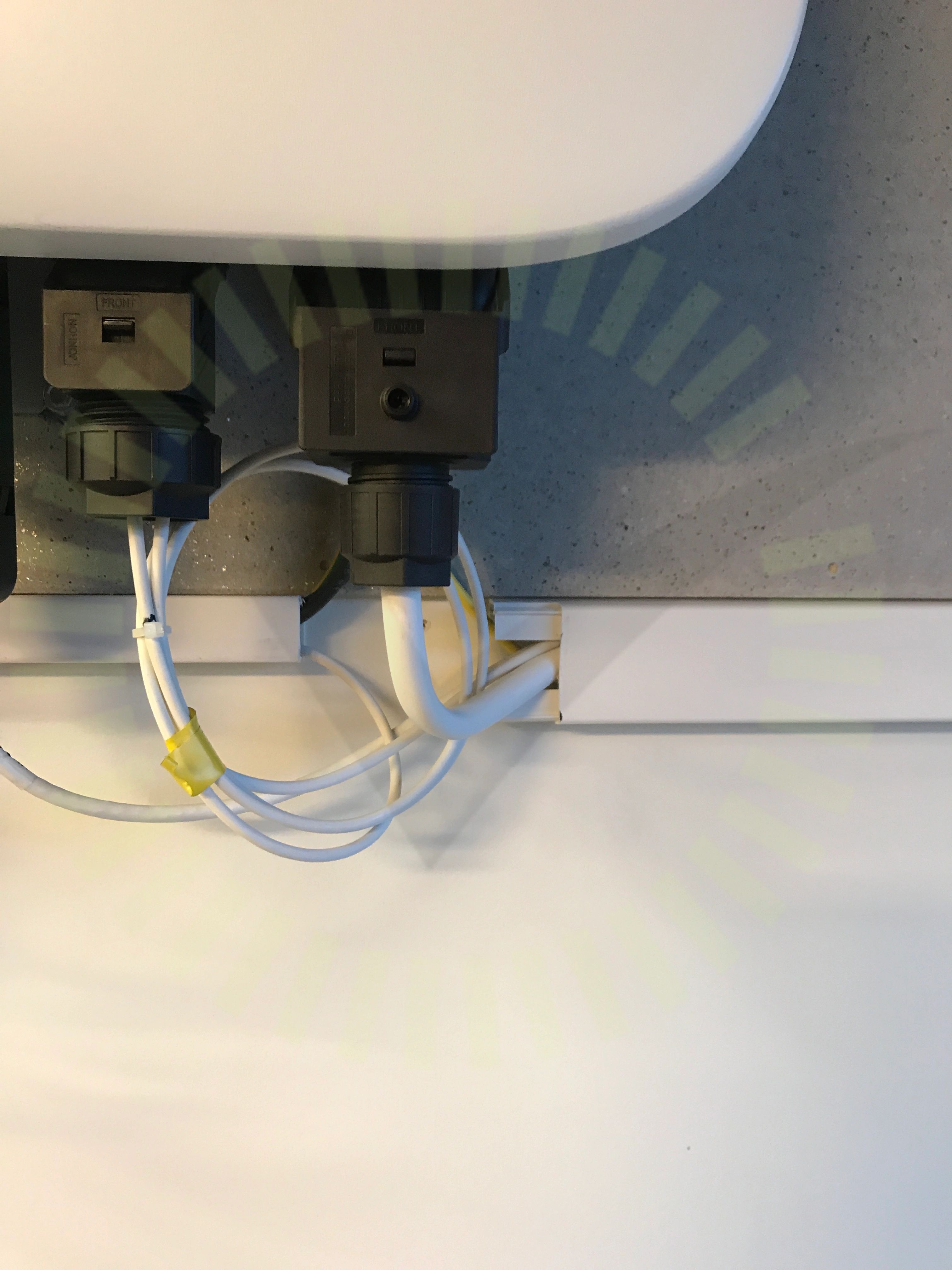

AC Böjradie

3.1 AC Böjradie

Inte godkänd

kabel för tajt går ej att få ur kontakten på växelriktaren tar imot kabellist

SS 436 40 00 (522.8.3)
Avstånd

3.2 Avstånd

Inte godkänd

avstånd till tak för litet

Huawei User Manual Issue 04 (2021-08-10), Sida 22

Godkända kontrollpunkter

26/28
AC AnslutningAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInfästningInternetKabelKontakterLedare fastspändaMärkningMätprotokoll DCPE ChassiSkadorSträngschemaSäkringVentilationVinkel
