2.1 Fästens placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 13
Besiktningsrapport
9.3
Installation genom
Stockholm Solkraft
Datum
29 augusti 2024
Ort
Knutby, Uppsala län
93% godkända7% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-B54HBT
MontagesystemWeland Stål: Råspont
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörUndercentral
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörSäkerhetsbrytare AC
Installerad av Stockholm Solkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
DMEGC: DM(XXX)M10RT-B54HBT
Anmärkningar
1/18Godkända kontrollpunkter
17/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Eastron: Sigen Sensor TP-CT120-DH
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
SigenEnergy: SigenStor EC 5.0-25.0 TP
Anmärkningar
5/464.1 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.
SS 436 40 00 (312.2.1.2 / 512.1.2)
4.2 Enkelisolerade ledare
Inte godkändEnkelisolerade ledare är synliga innan kabeln går in i förskruvningen.
SS 436 40 00 (412.2.2.1)

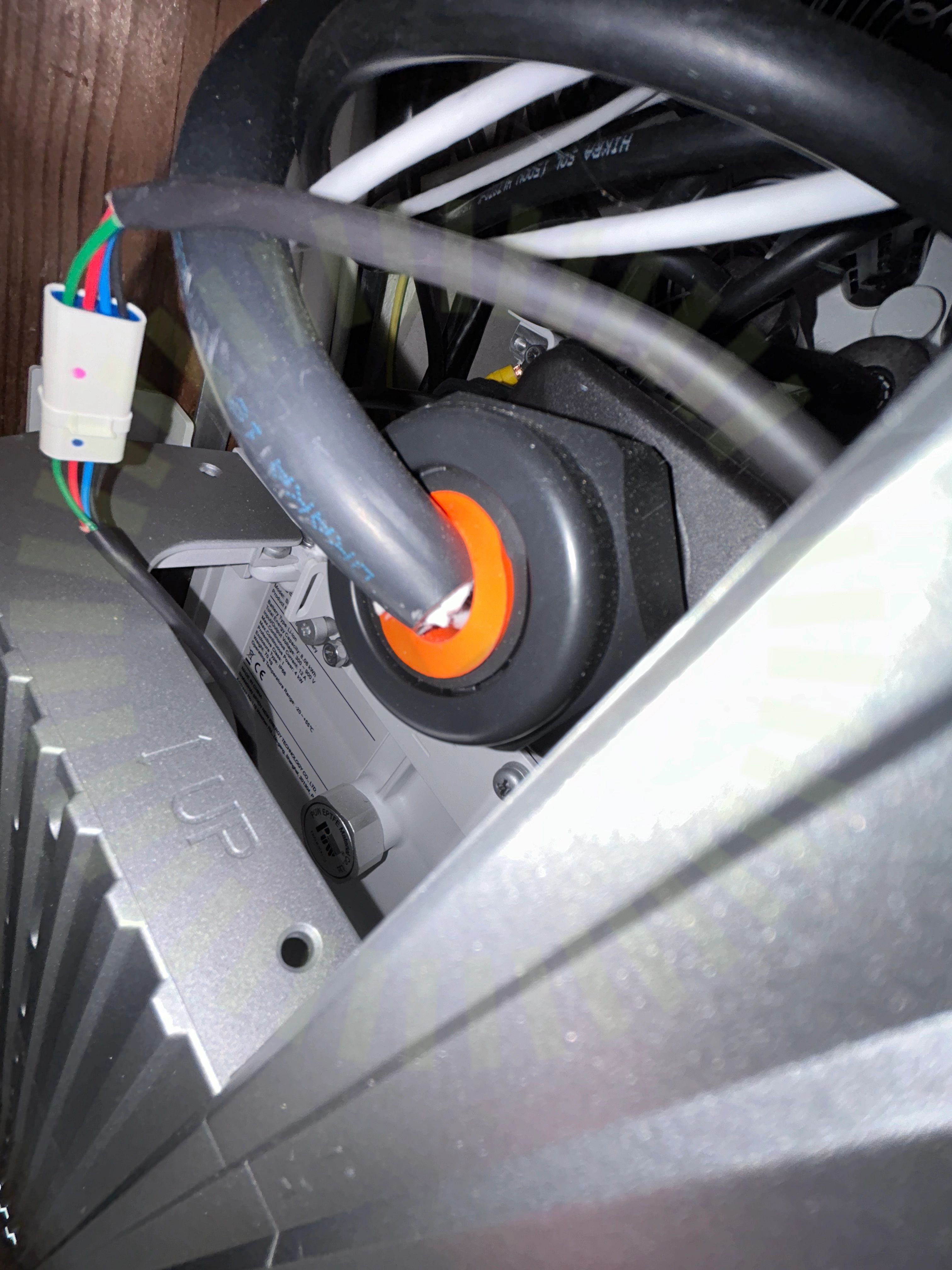

4.3 Förskruvning
Inte godkändFörskruvning håller inte fast kabeln, går att röra in och ut.

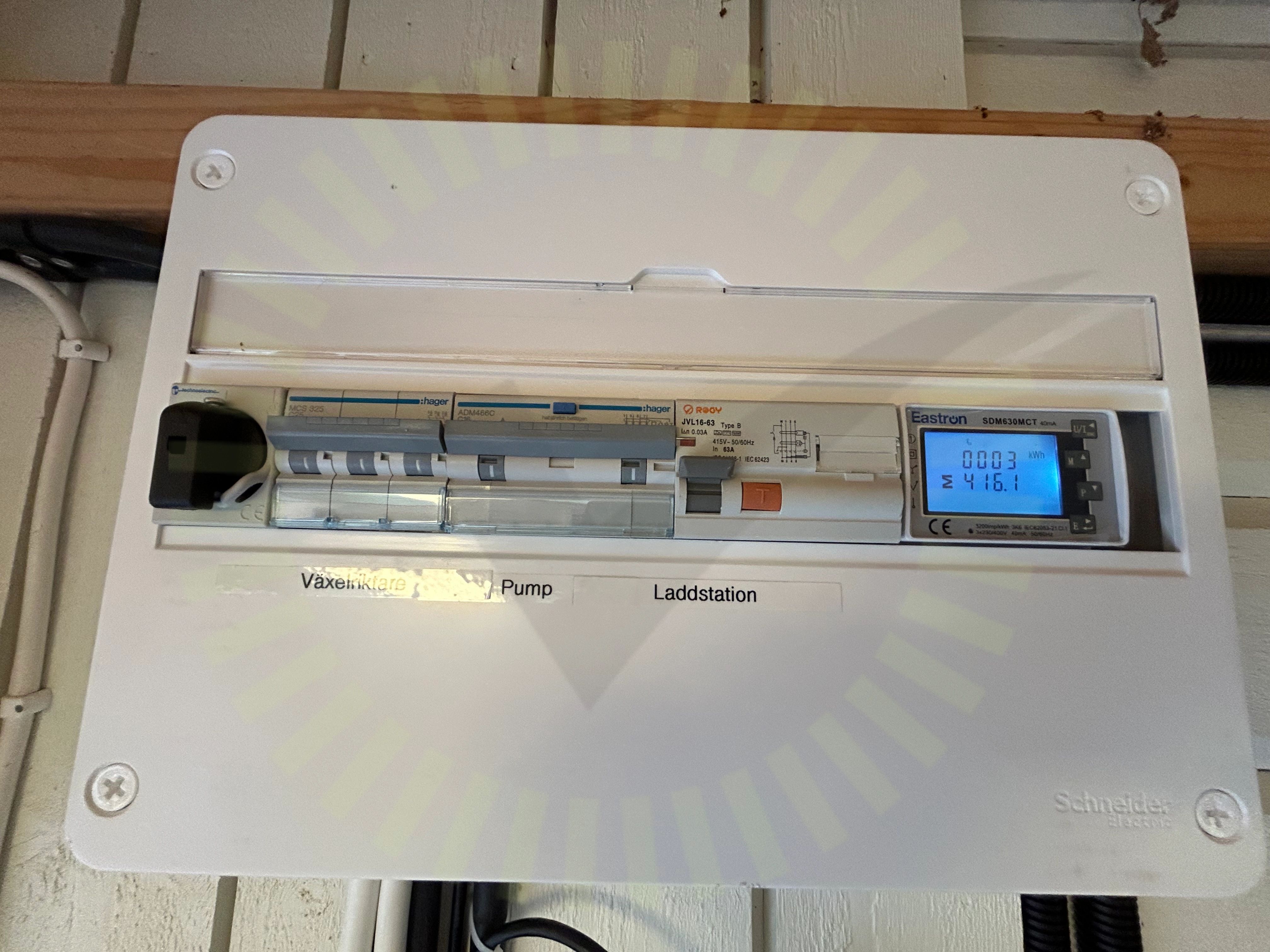

4.4 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
4.5 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
41/46AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Undercentral
Godkända kontrollpunkter
4/4InfästningIP-KlassningKabelinföringarPlacering
Undercentral
Anmärkningar
2/2

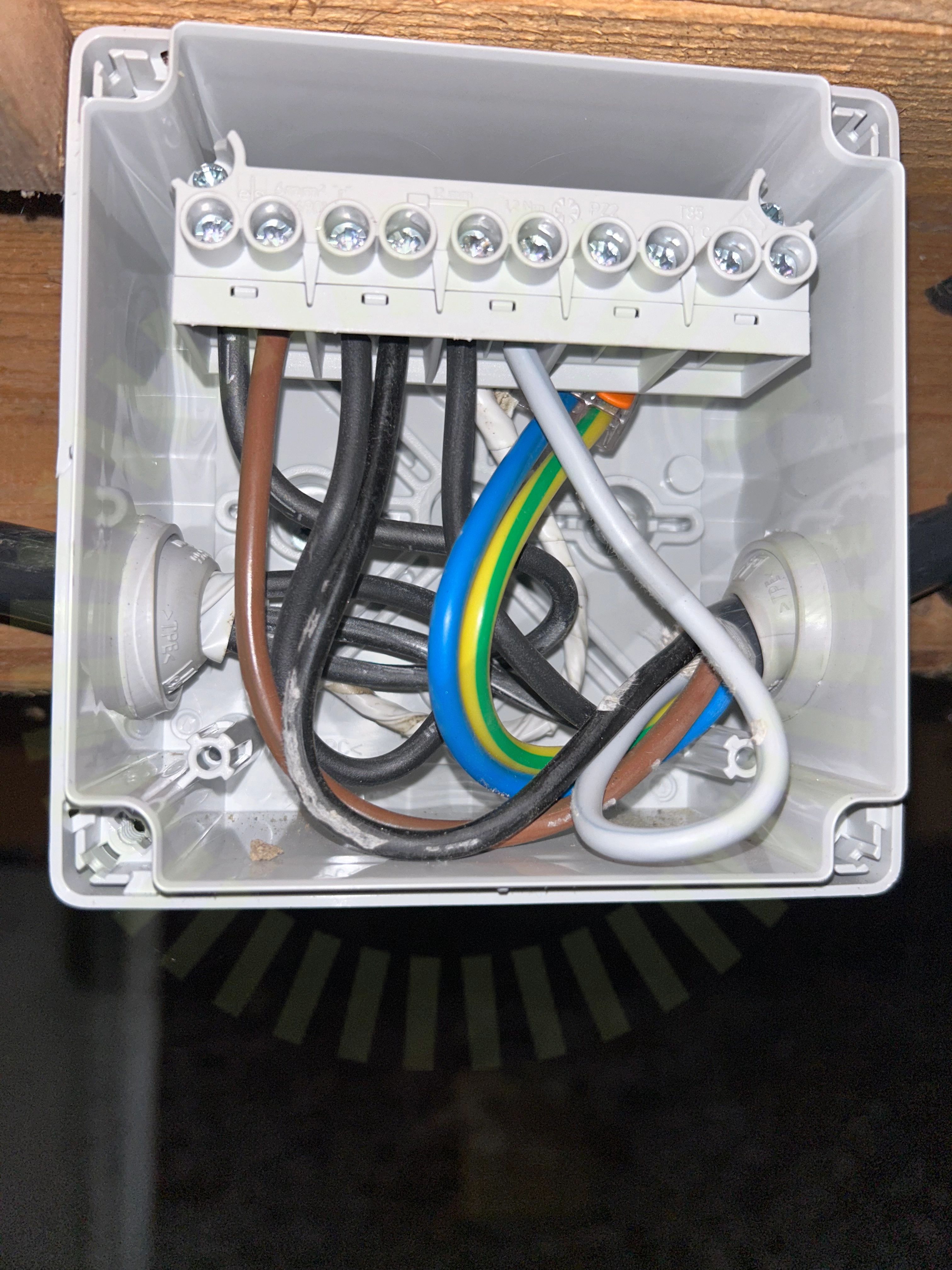

7.1 Femledarsystem
Inte godkändInkommande TN-C- övergår till TN-S-system till ny central. Vidare in i huset återgår det till TN-C-system.
SS 436 40 00 (543.4.3)

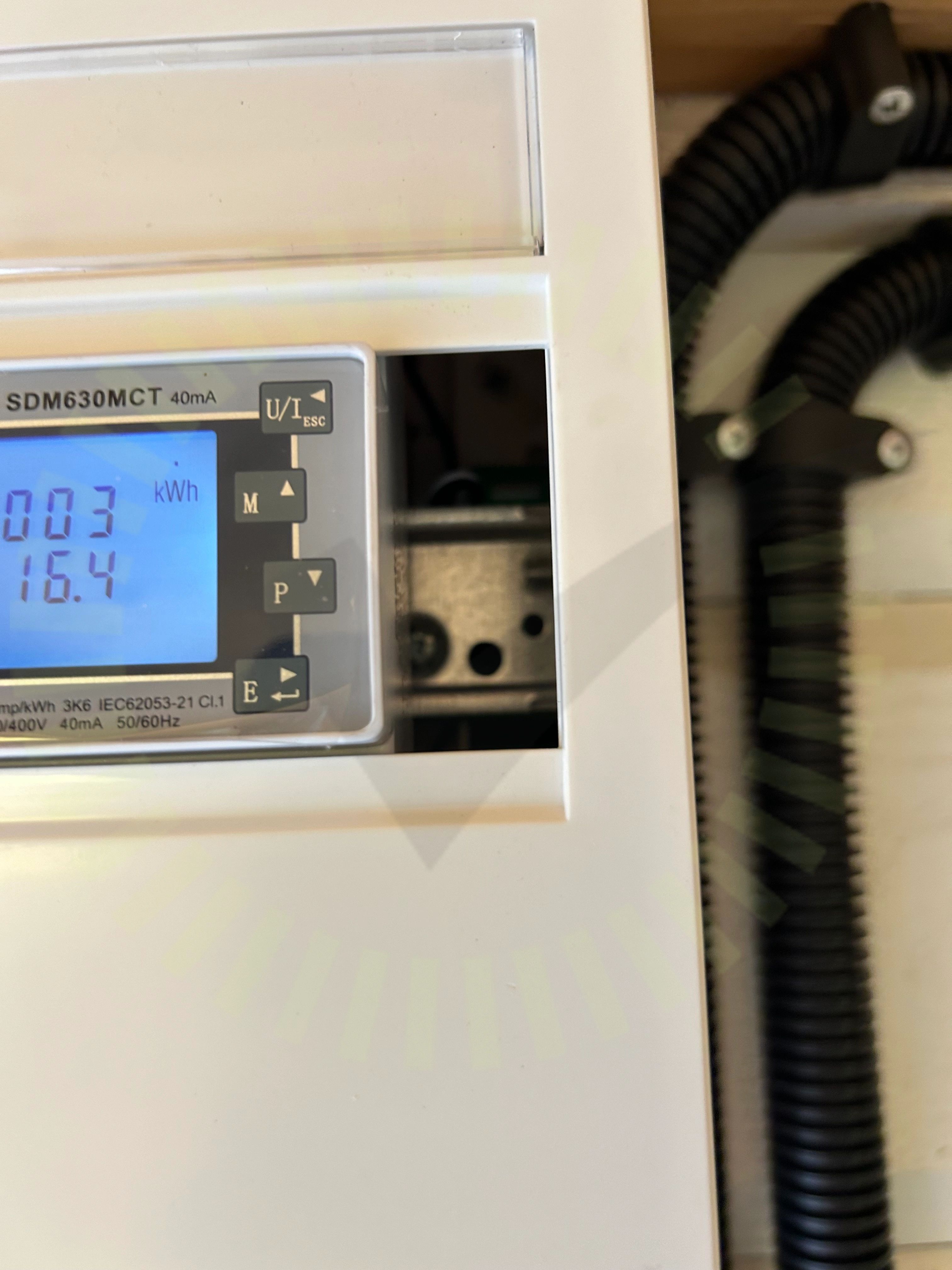

7.2 Skydd mot beröring
Inte godkändBeröringsskydd är inte uppfyllt. Täcklock saknas.
SS 436 40 00 (412.2.2)
Weland Stål: Råspont
Godkända kontrollpunkter
22/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena
