Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

Nova Solar

Datum

23 augusti 2023

Ort

Torslanda, Västra Götalands län
Ändklämmor skruv
Skenskarvar
Kabeluppfästning
89% godkända11% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Falsfäste
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
Nova Solar

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

4/16

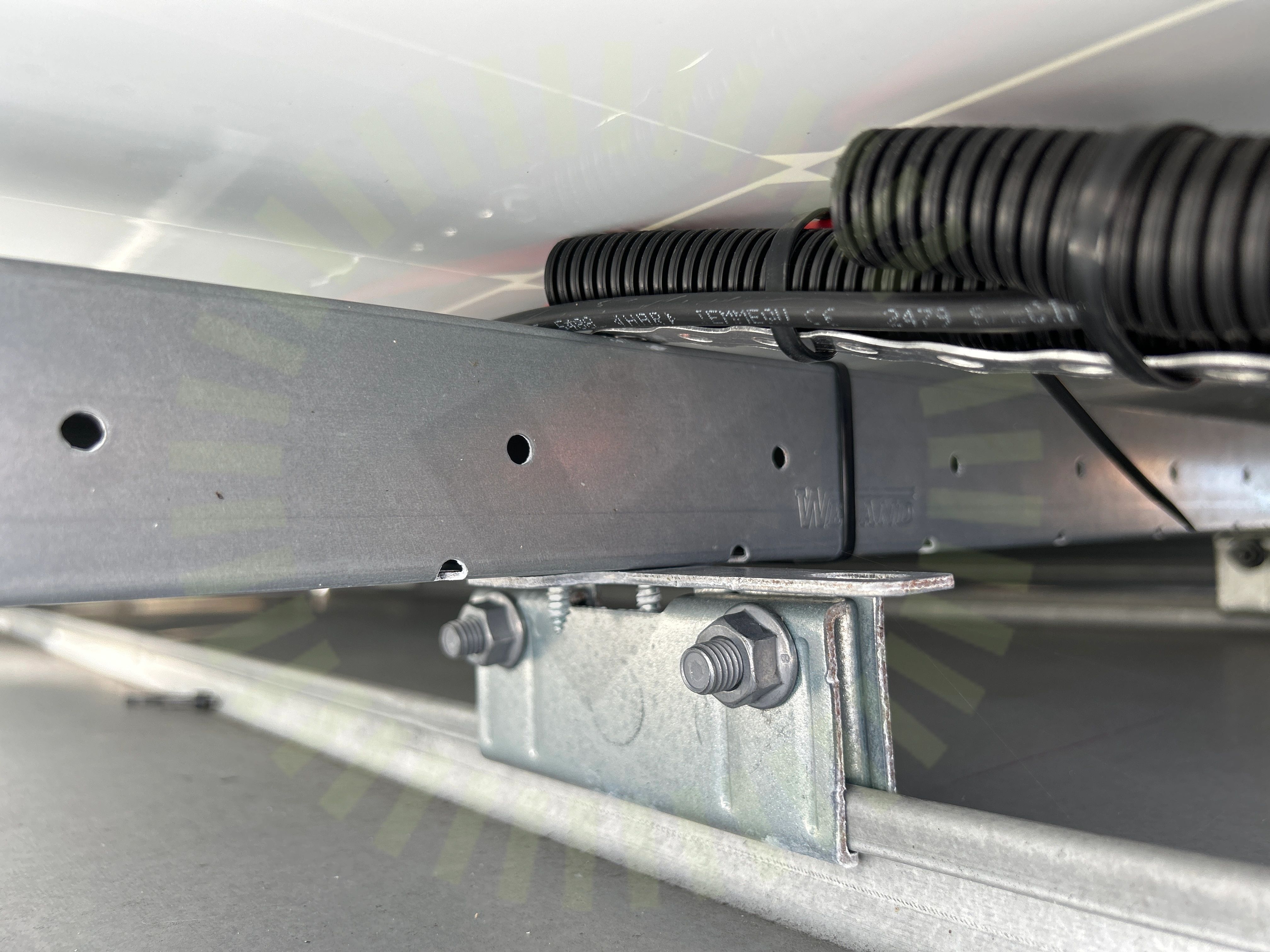

Föremål mot bakstycke

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

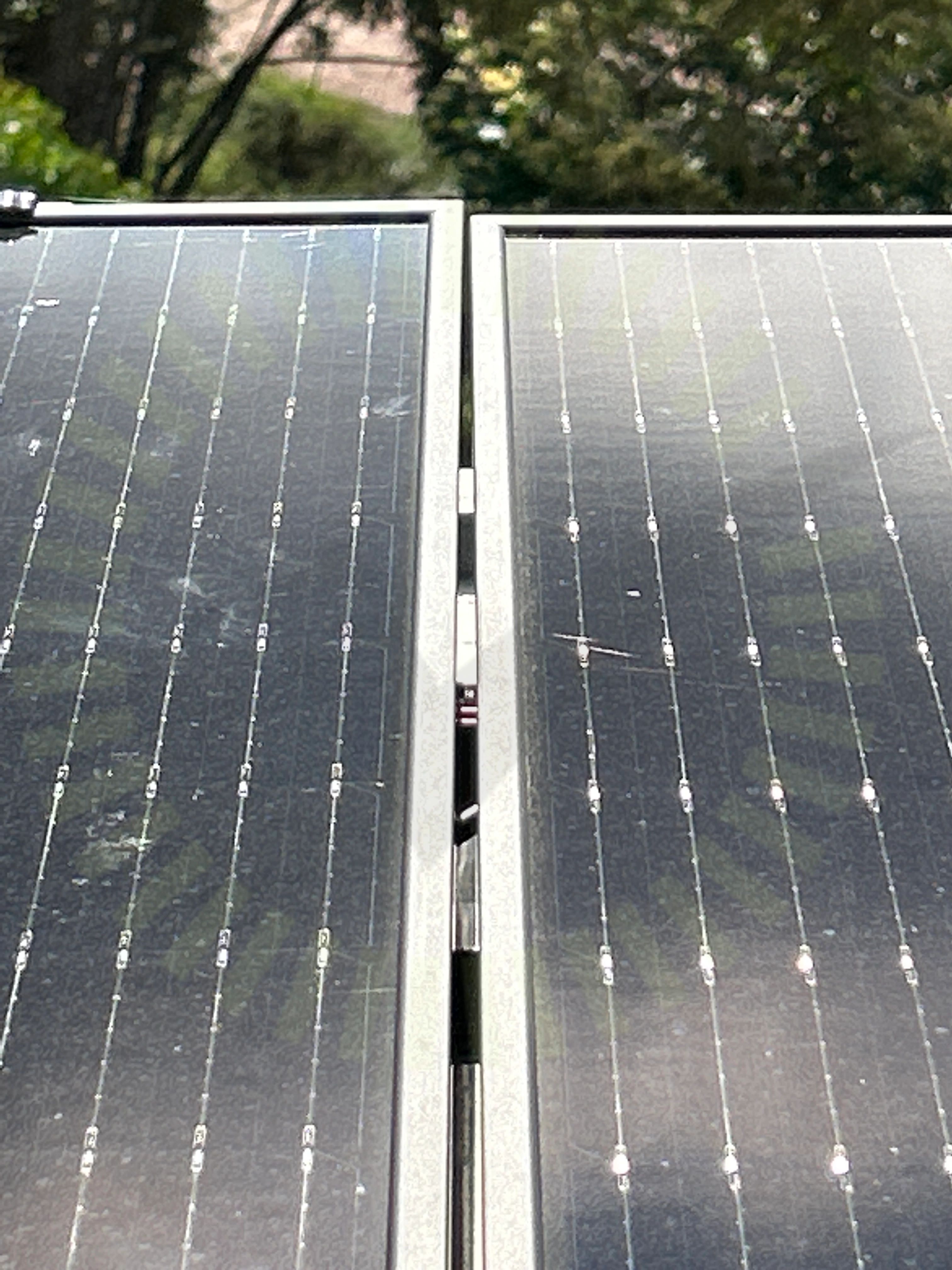

Mellanrum

2.2 Mellanrum

Inte godkänd

Paneler är inte separerade med korrekt avstånd.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

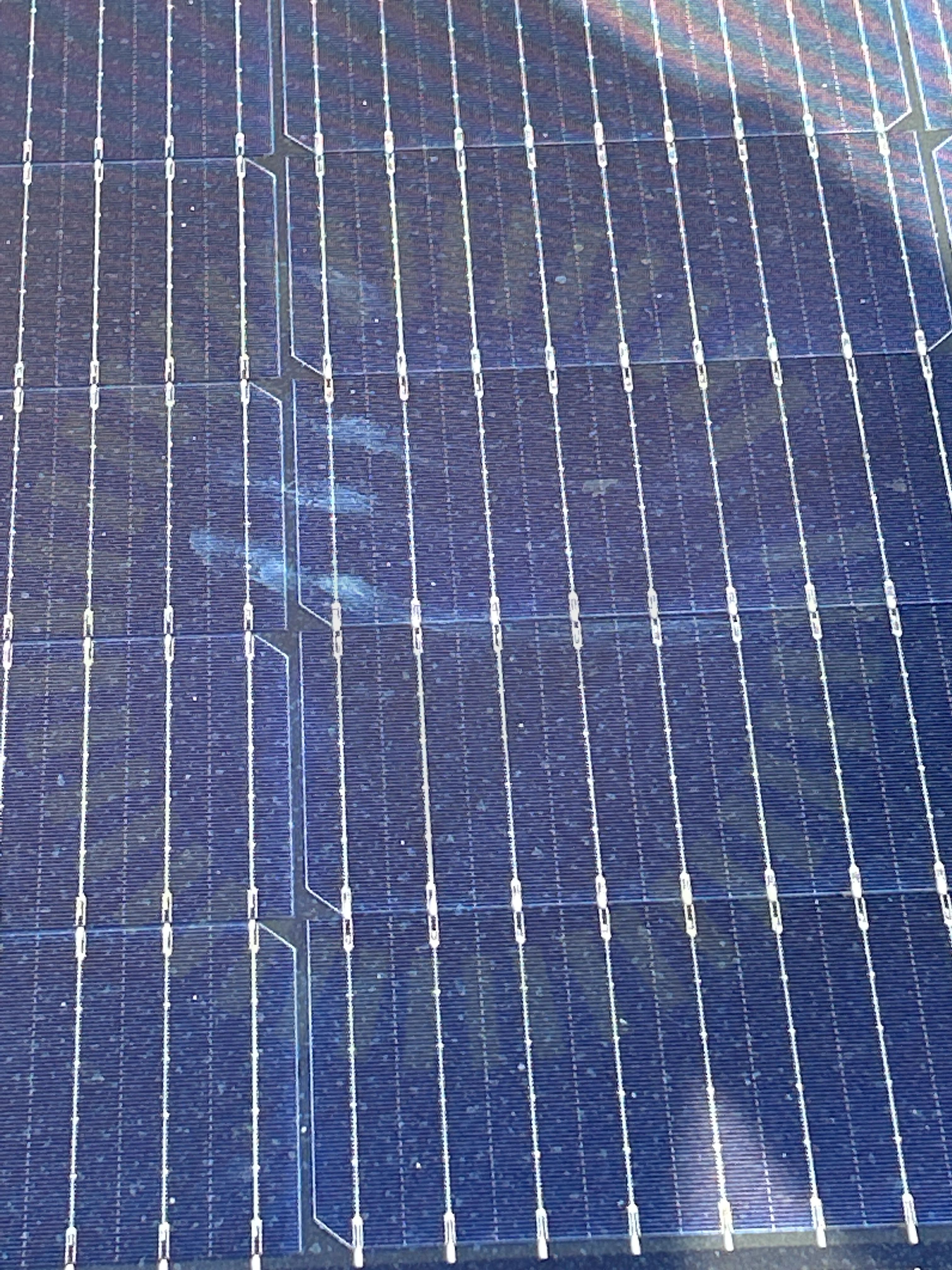

Punktbelastning

2.3 Punktbelastning

Inte godkänd

Panelernas framsida har utsatts för punktbelastning.

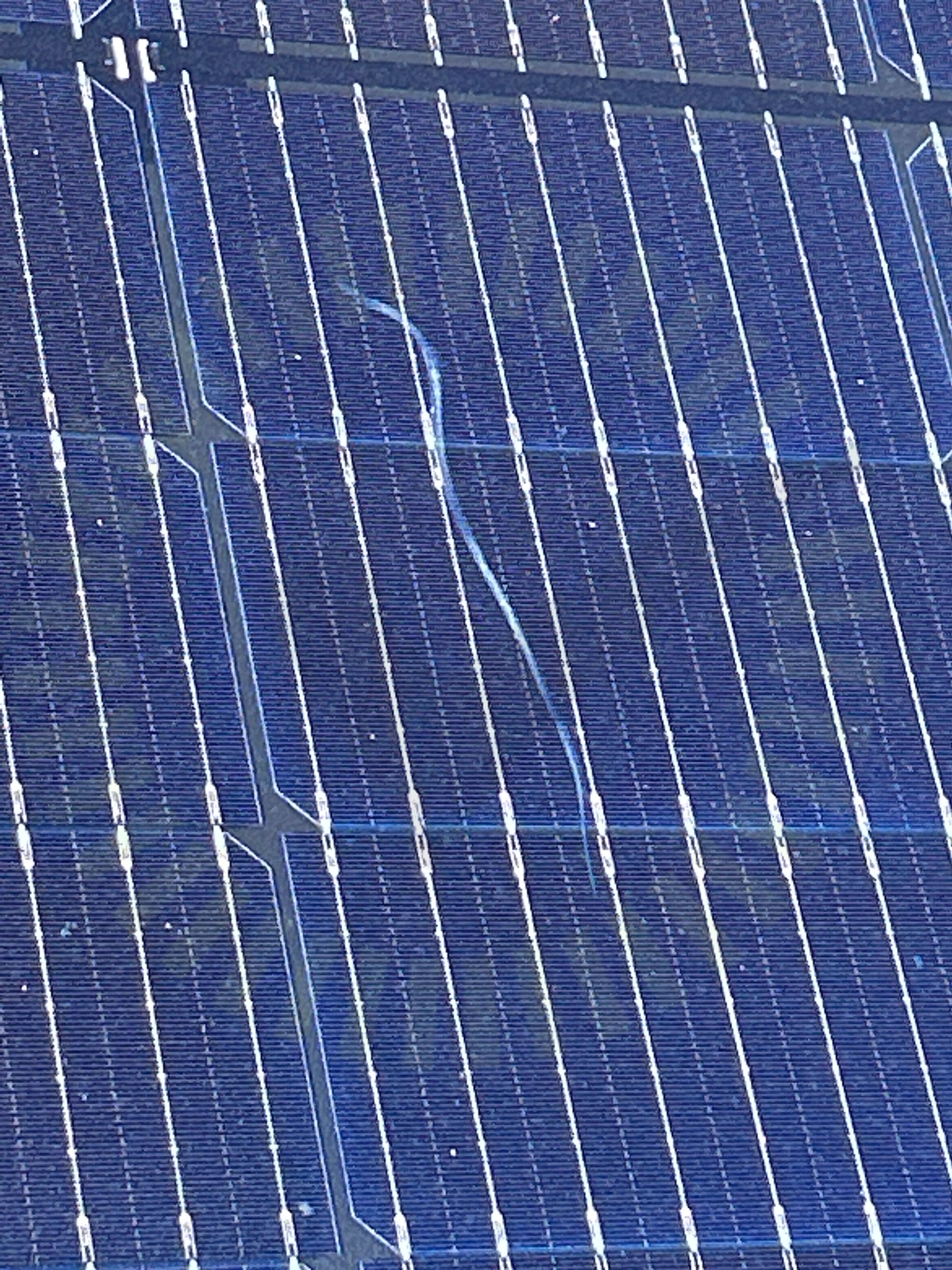

Skador på panel

2.4 Skador på panel

Inte godkänd

Längre repor finns på panelerna.

Godkända kontrollpunkter

11/16
Avstånd till takDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslådaPanelkablagets böjradieSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/16
Strängförläggning

Tak 1, Weland Stål: Falsfäste

Anmärkningar

5/22

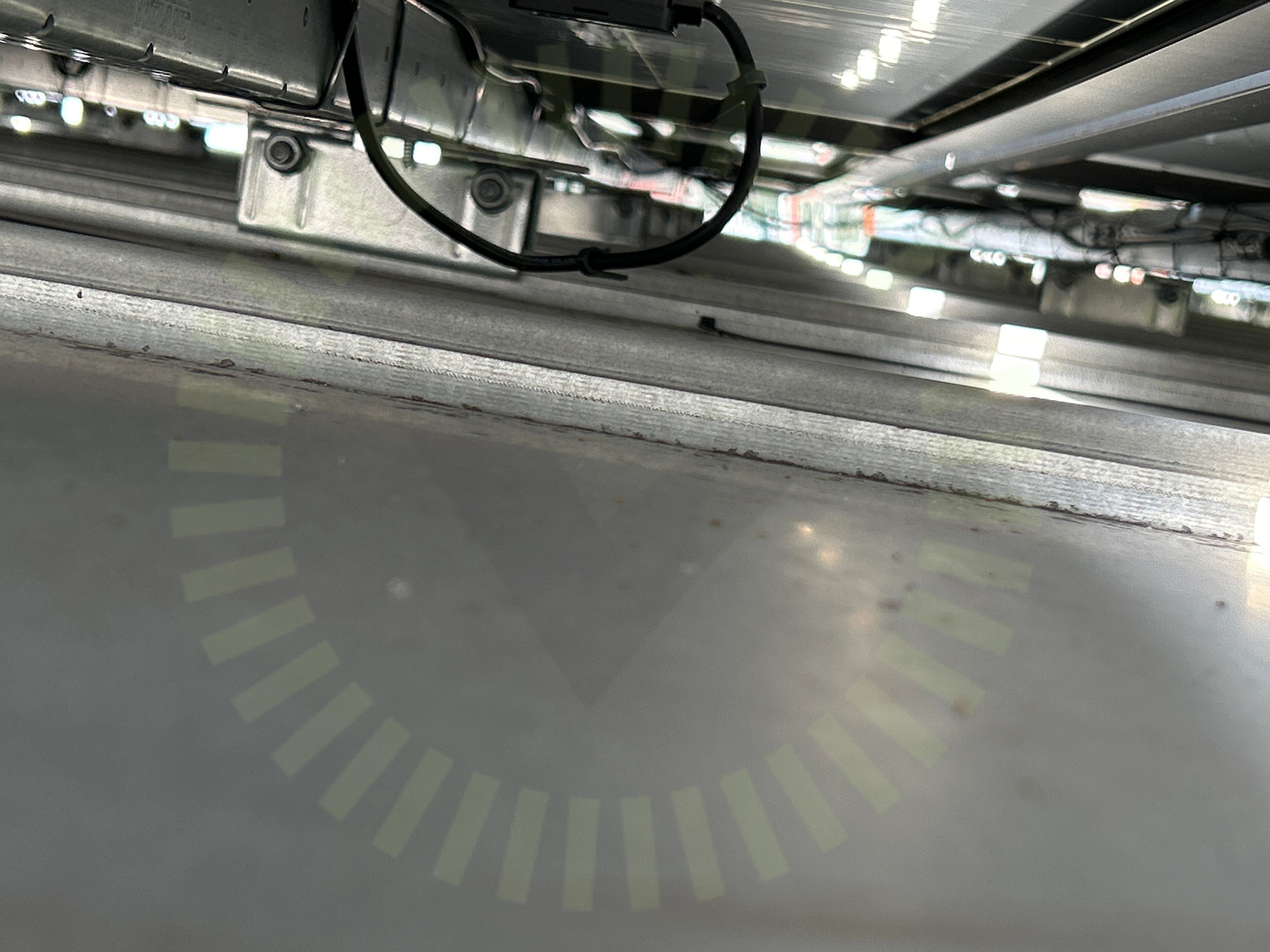

Kabeluppfästning

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

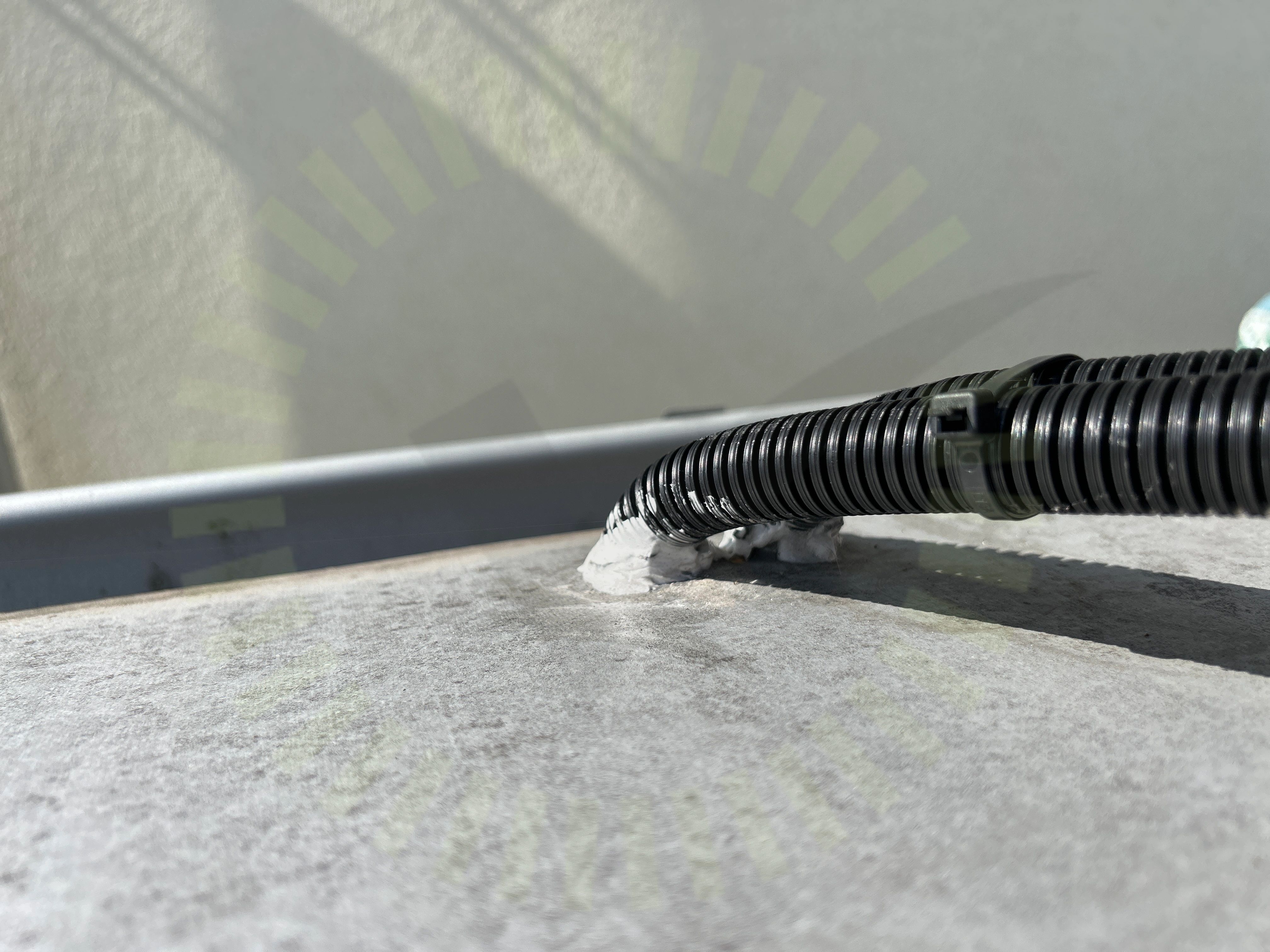

Takgenomföring

3.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

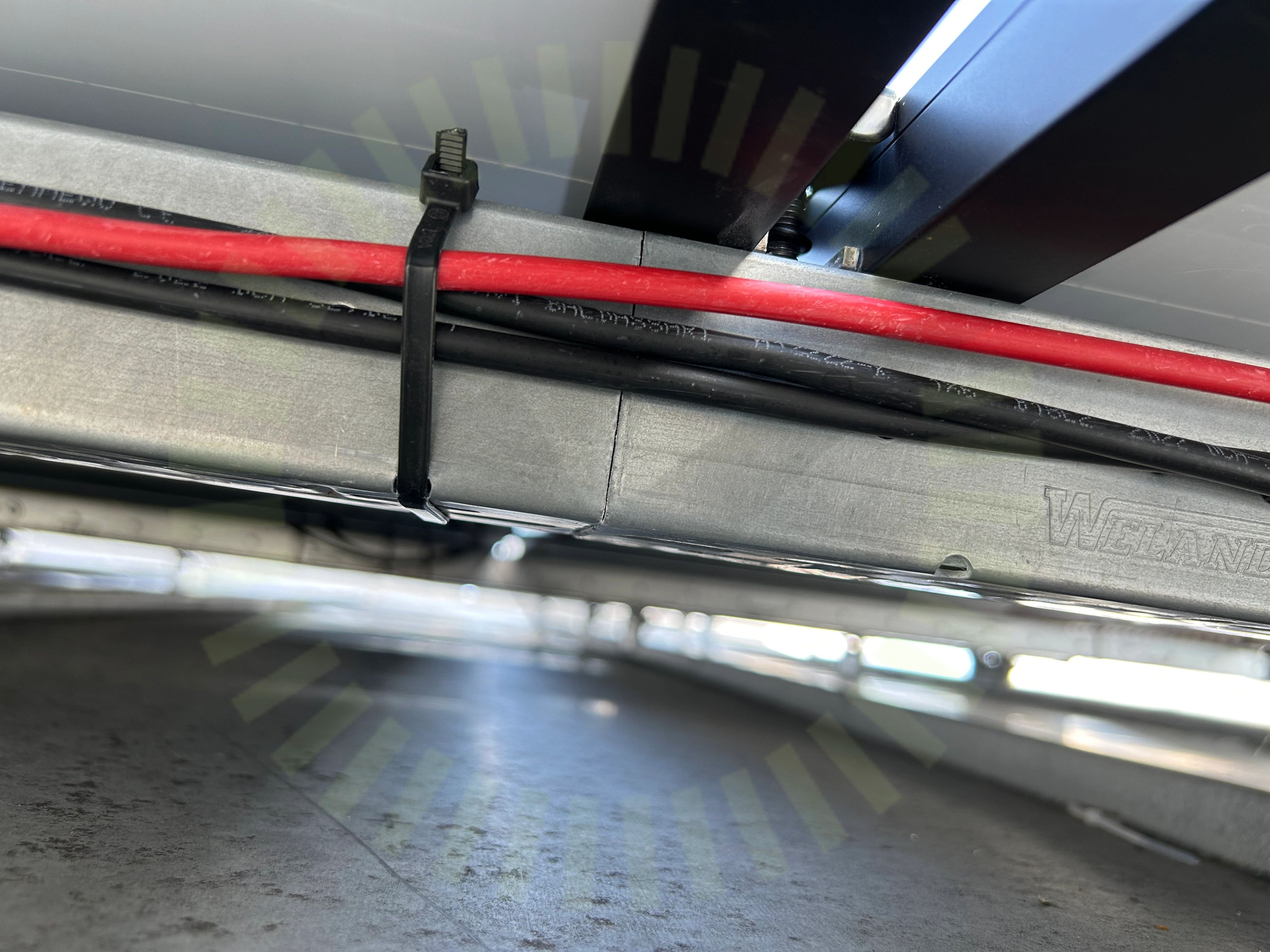

Skenskarvar

3.3 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5101 Sid 1 (1) | Version 4 - 221219

3.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Högre takhöjd än i lastberäkning. 3m i lastberäkning och 6m uppmätt. 14 grader lutning och enligt lastberäkning 27.

Tillverkarens montageanvisningar
Ändklämmor skruv

3.5 Ändklämmor skruv

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

16/22
DC kabel förläggningFalsfästenas CCFalsinfästningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/22
Underbyggnad

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/32

5.1 Avstånd till hav

Inte godkänd

Växelriktaren är placerad för nära havet.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 8

Godkända kontrollpunkter

31/32
AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
