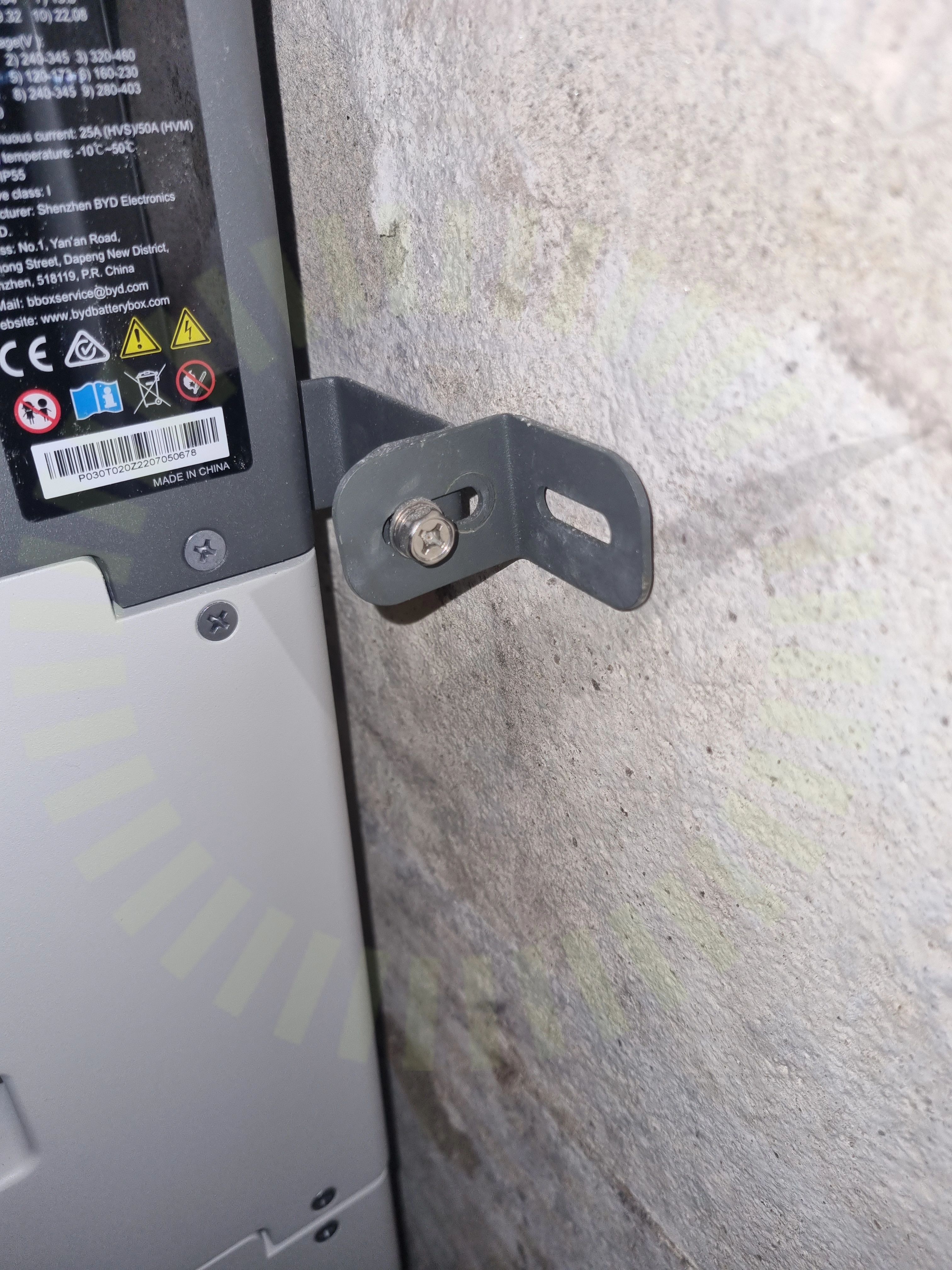

2.1 Infästning
Inte godkändDet saknas skruvar efter batteriet är monterat.
BYD: HVS Battery-Box Premium (5.1-12.8): Manual, Sida 20
Besiktningsrapport
9.1
Installation genom
Solcellsproffsen
Datum
13 oktober 2023
Ort
Nacka, Stockholms län
93% godkända7% ej godkända
Om installationen
PanelerDenim U N3 XXX BTG 108H
OptimerareTigo: TS4
MontagesystemWeland Stål: Råspont
MontagesystemVan Der Valk: Strongline Heavy Duty roof hook
VäxelriktareSunGrow: SH5-10RT
BatteriBYD: HVS Battery-Box Premium (5.1-12.8)
TillbehörUndercentral
TillbehörSmartmätare: CHINT DTSU666
Installerad av Solcellsproffsen som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Anmärkningar
1/8Godkända kontrollpunkter
7/8AvståndJordning av batteriKommunikationskabelModulerTemperaturUtrymmeVäderskydd
Tak 1, Denim U N3 XXX BTG 108H
Anmärkningar
2/18

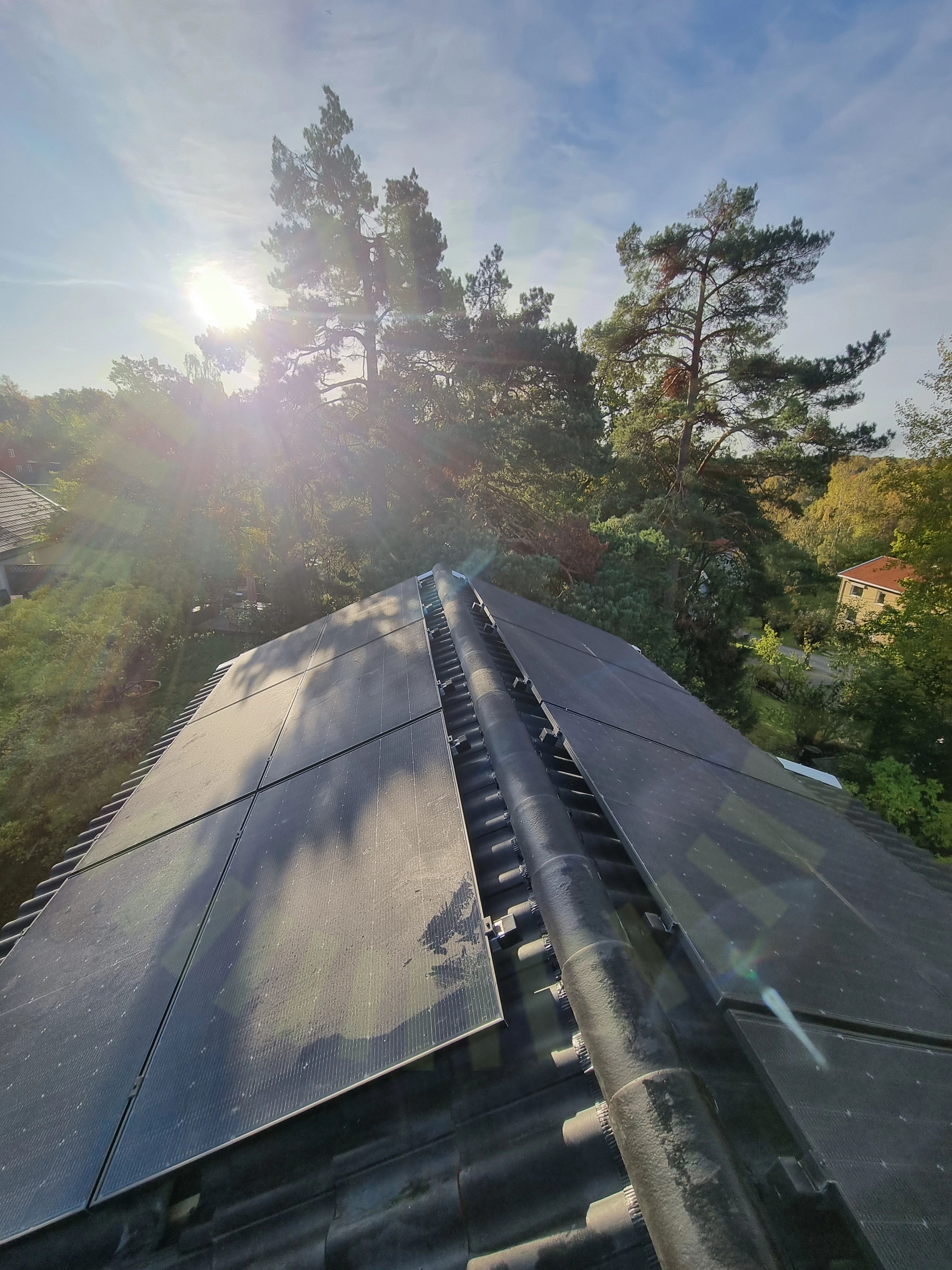

3.1 Skuggning
RekommendationPanelen är placerad i skugga vilket inte är rekommenderat av tillverkare. Panelerna hamnar mycket i skugga pga träd.
Denim: Installation manual for glass glass modules 2023.06, Sida 4
3.2 Panelkablaget generell böjradie
Inte godkändKabelns böjradie är för skarp vid kontaktdon och ut från kopplingslåda.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
15/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonLutningPanelramar separeradeSkador på panelPunktbelastningSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/18Strängförläggning
Tak 1, Tigo: TS4
Godkända kontrollpunkter
2/4Optimerare: KabelOptimerare: Kontakter
Ej tillgängligt vid besiktning
2/4Optimerare: Fastsäkring av produktOptimerare: Placering
Tak 1, Van Der Valk: Strongline Heavy Duty roof hook
Anmärkningar
5/22

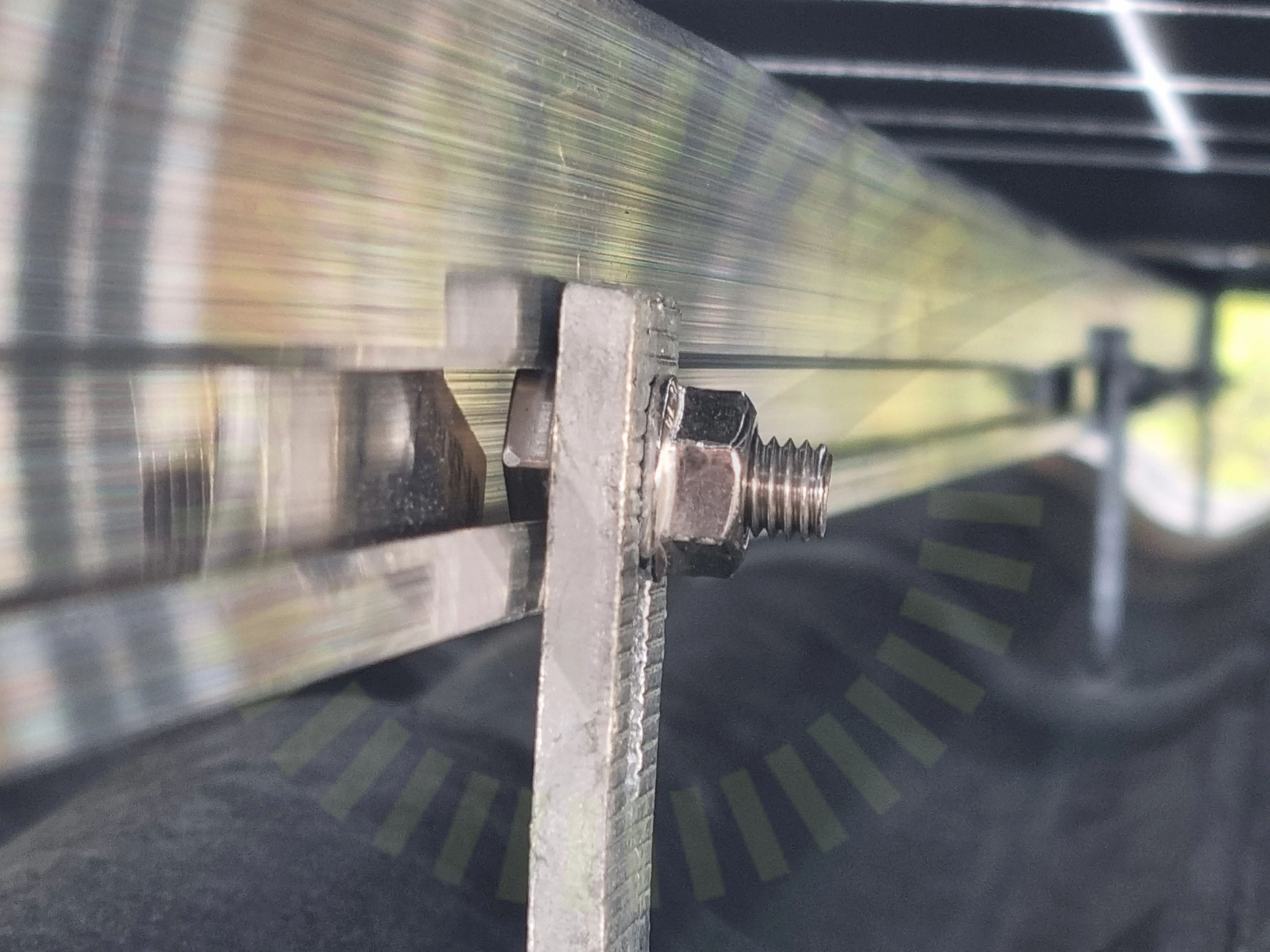

5.1 Skenornas infästning
Inte godkändT-bulten sitter inte korrekt i skenan.
Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 17
5.2 Skenornas överhäng
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt överhäng 280mm.
Snö- och vindlastberäkning
5.3 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar

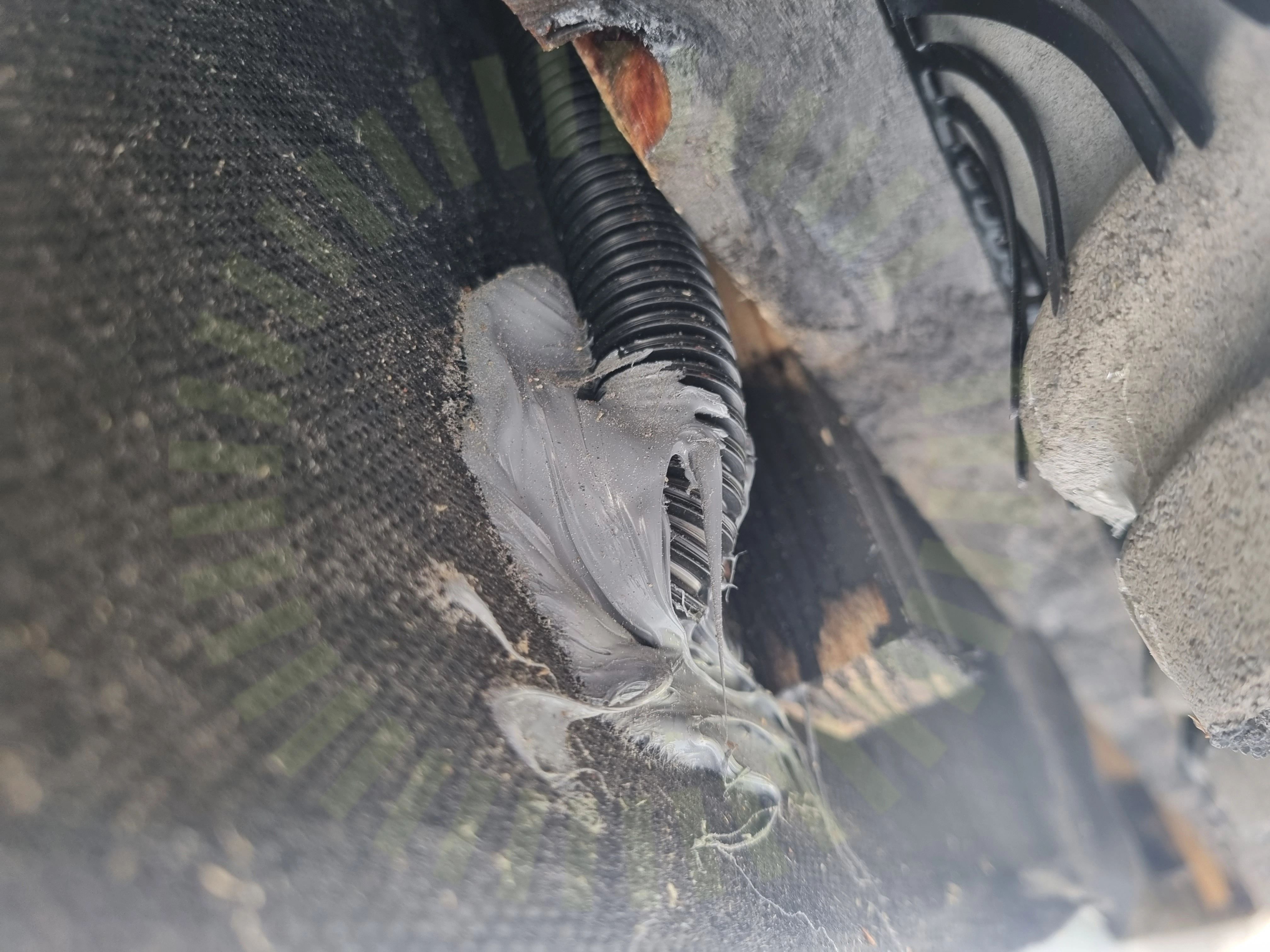

5.4 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
5.5 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Max uppmätt avstånd 1000mm.
Snö- och vindlastberäkning
Godkända kontrollpunkter
16/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämma över skarvMittklämmorPlaceringRåspontsinfästningSkadorSkenans utstick för klämmaSkenskarvarTakets lutningUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/22Takstolsinfästning
Tak 1, Weland Stål: Råspont
Anmärkningar
1/21
6.1 Skenors avstånd till varandra
Inte godkändAvståndet mellan skenorna är längre än det maximalt tillåtna enligt lastberäkningen.
Snö- och vindlastberäkning
Godkända kontrollpunkter
18/21DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena
Ej tillgängligt vid besiktning
2/21RåspontsinfästningTvådelad Takkrok
Undercentral
Godkända kontrollpunkter
8/8BöjradieFasskenaFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/5
8.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
3/5Missvisande varselmärkningVarning för backspänningVarning för likspänning
Ej tillgängligt vid besiktning
1/5Tillförlitligt fäst

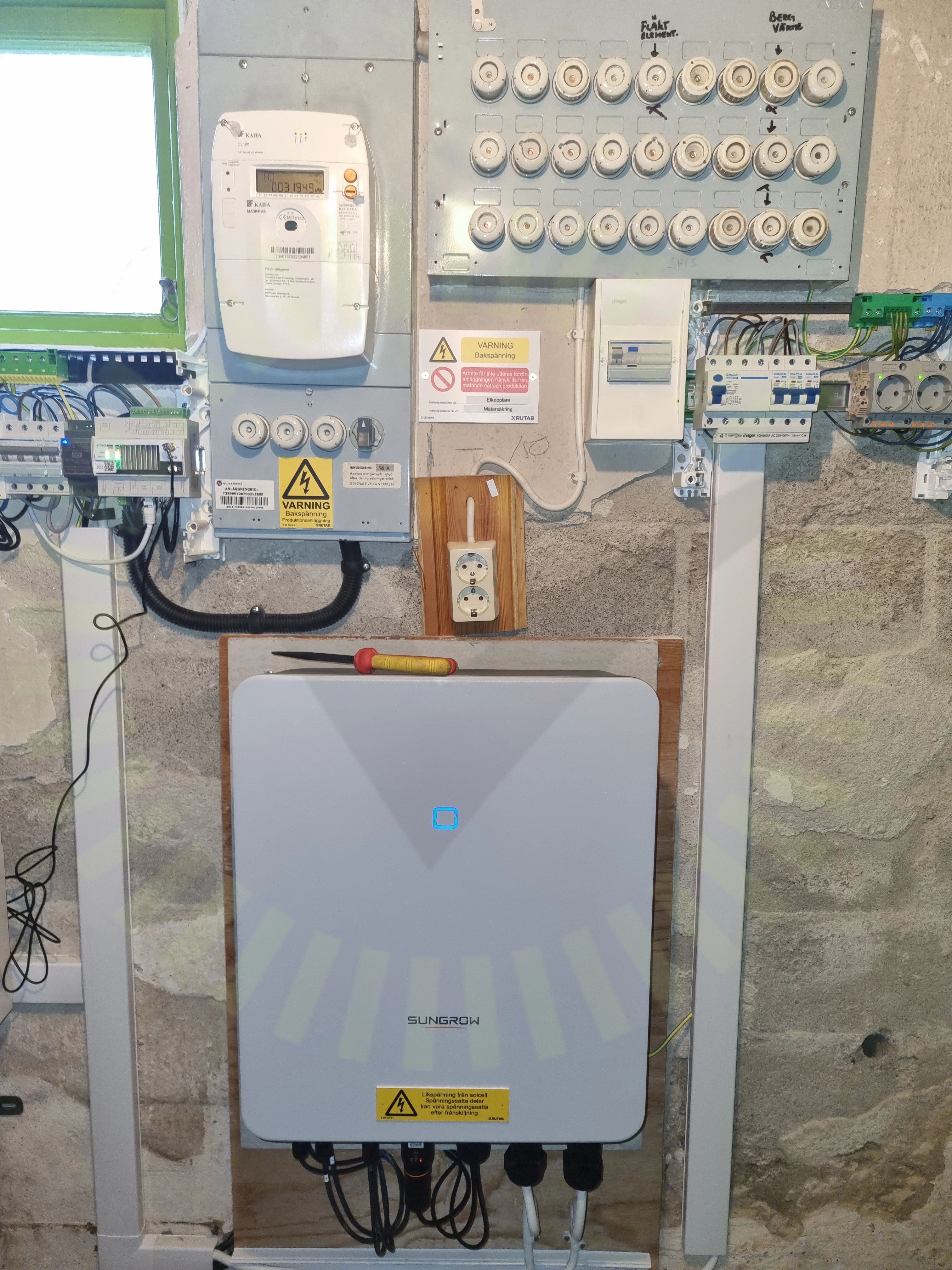

Växelriktare
Godkända kontrollpunkter
36/36AC BöjradieAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantSmartmätareStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
