Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

EcoKraft

Datum

20 juli 2023

Ort

Bålsta, Uppsala län
Skruvar korrekt
Klämmornas placering
Kontaktdon
92% godkända8% ej godkända

Om installationen

Paneler SolarWatt: Vision AM 4.0
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareSMA: SUNNY TRIPOWER 8.0 / 10.0
EcoKraft

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Tak 1, SolarWatt: Vision AM 4.0

Anmärkningar

2/14
Klämmornas placering

2.1 Klämmornas placering

Inte godkänd

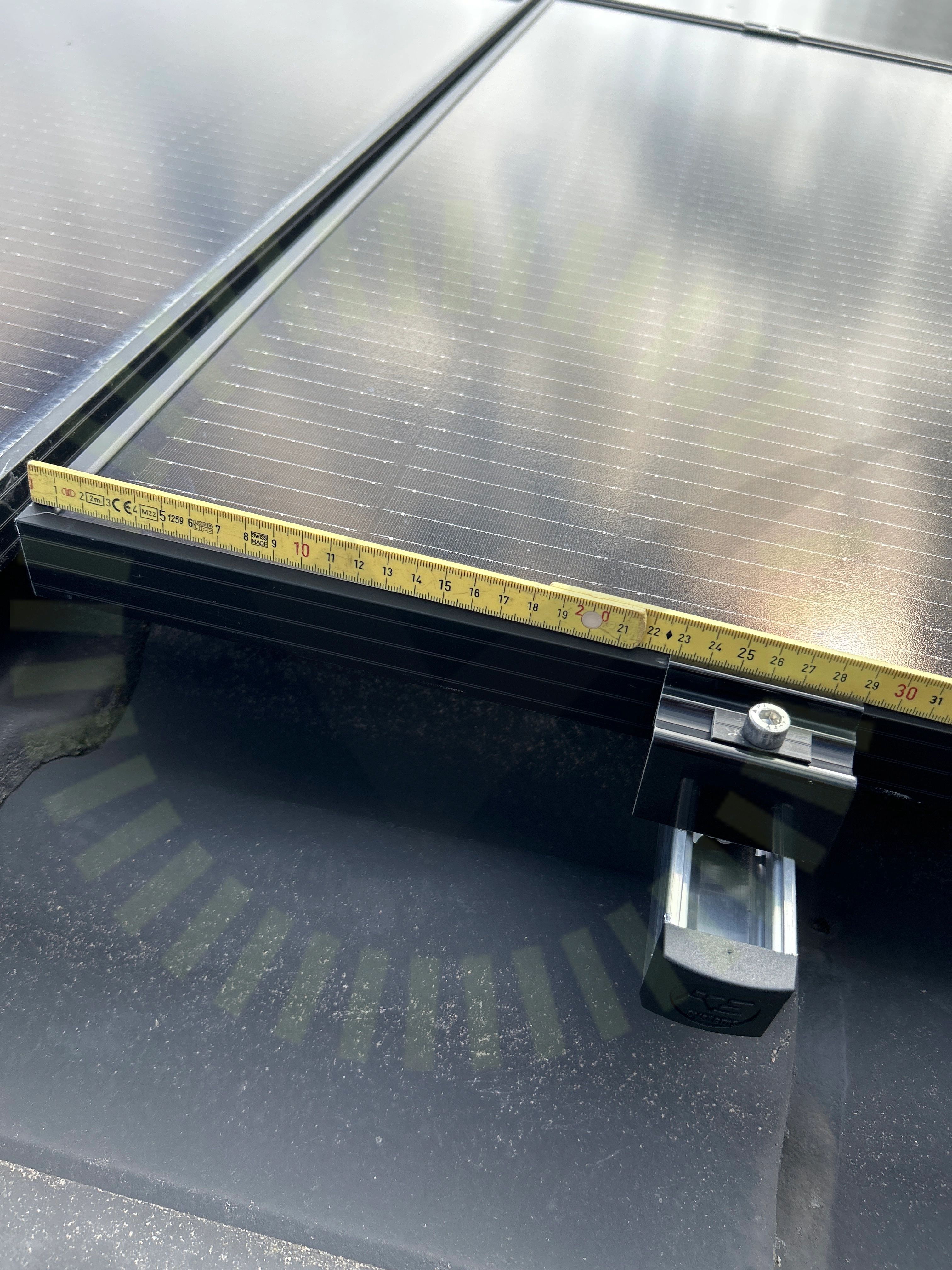

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

SolarWatt Installationsmanual, #04038 | Rev 4 | 23.08.2022, Sida 23-24
Kontaktdon

2.2 Kontaktdon

Inte godkänd

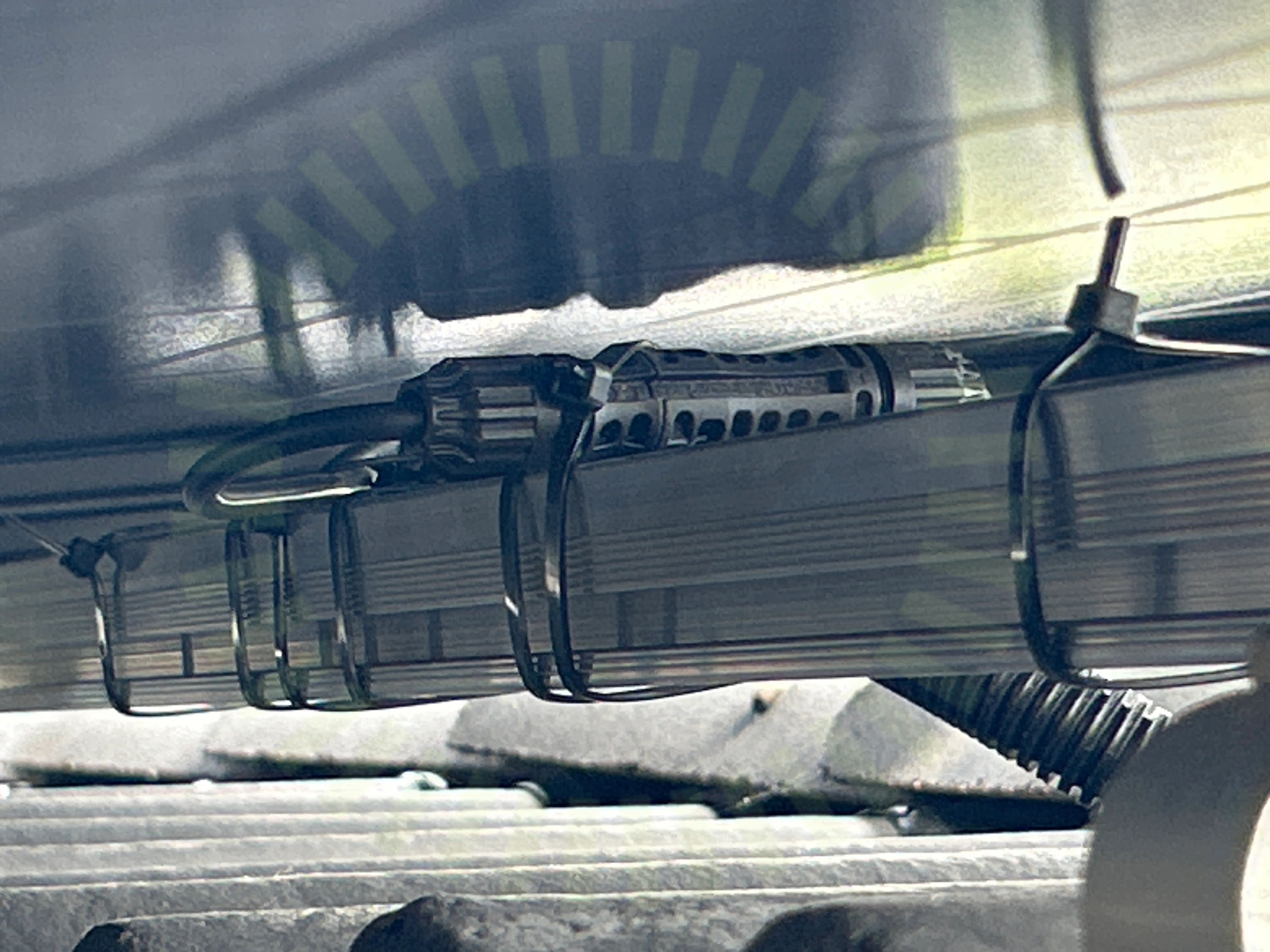

Buntband ska inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.

Godkända kontrollpunkter

12/14
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

4/27
Infästning utanför takstol

3.1 Infästning utanför takstol

Inte godkänd

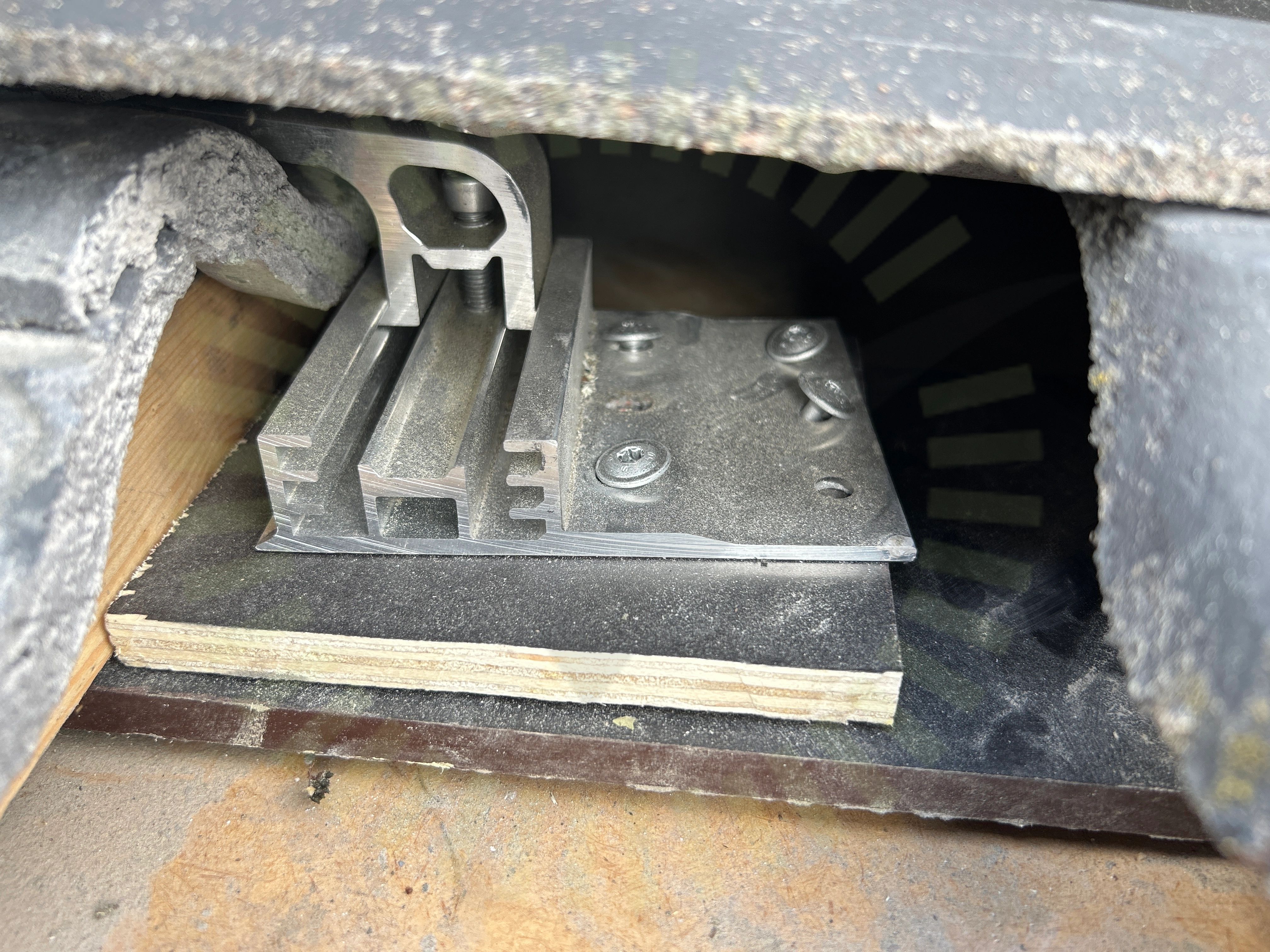

Kroken i bild är inte monterad i takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol. Bristfällig konstruktion har gjorts mellan läkten istället för att använda befintligt material från K2 gjort för ändamålet.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

3.2 Placering

Inte godkänd

Paneler sticker utanför takets kant. Panelerna är över nocken.

Skruvar korrekt

3.3 Skruvar korrekt

Inte godkänd

Skruvar ligger inte korrekt mot krokens bottendel.

K2 Roof hook with Heco Fastening Topix-plus screws, Sida 7
Ändklämmor

3.4 Ändklämmor

Inte godkänd

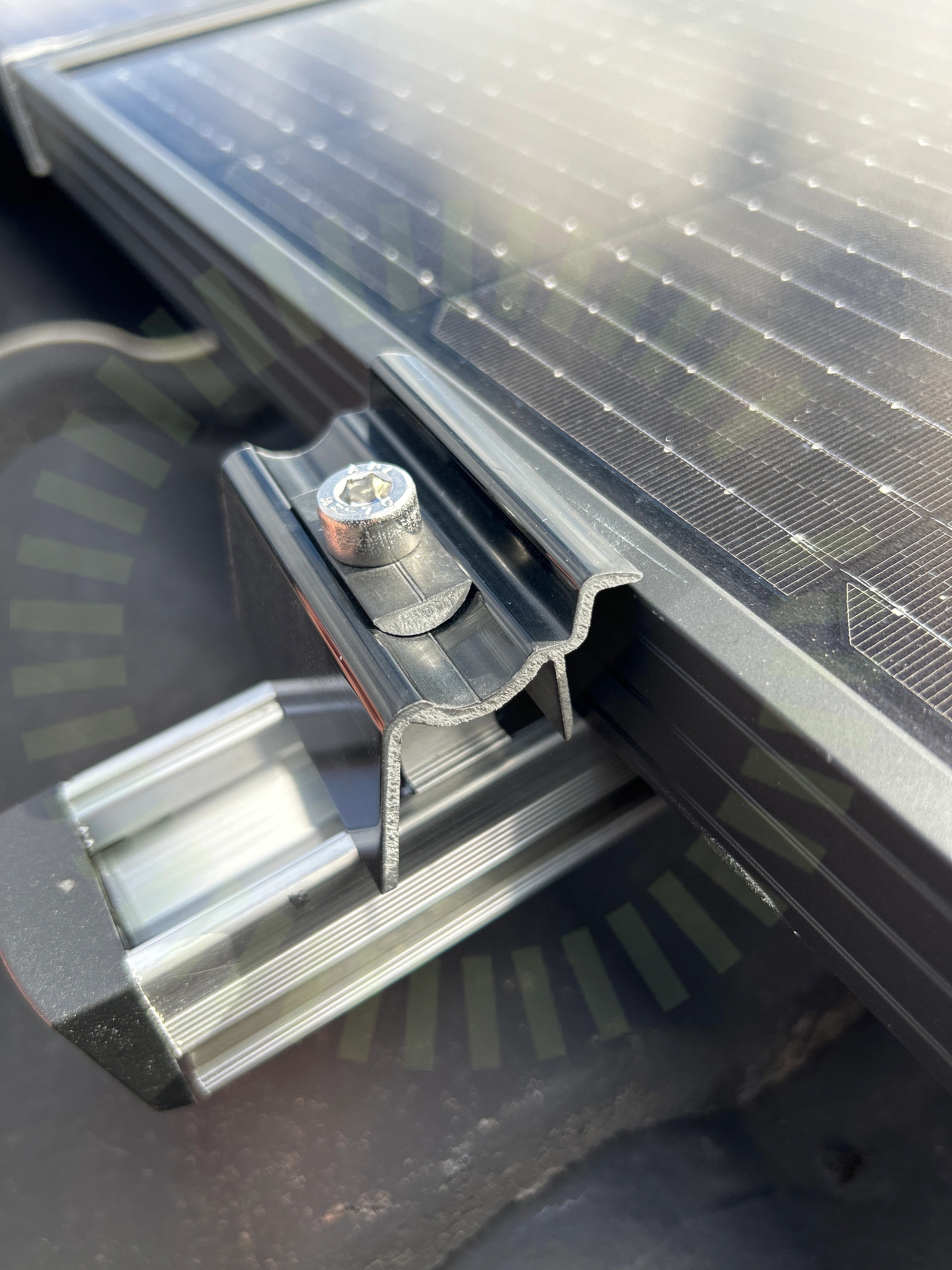

Ändklämman sitter löst.

Godkända kontrollpunkter

22/27
Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakstolsinfästningTvådelad takkrokUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

1/27
Takstolsbredd

Varselmärkning

Anmärkningar

1/5

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Godkända kontrollpunkter

29/29
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvståndBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDirekt solljusDubbel matningFastsäkring av produktHuvudsäkringInfästningInfästning bakplattaKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningNärliggande materialSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVinkelVäderbeständigt material
