Besiktningsrapport

8.4

Installation genom

Solsystem Sverige AB

Datum

5 september 2023

Ort

Åsa, Hallands län

Takstolsinfästning

Fästens placering

Föremål mot bakstycke

+ 6

90% godkända10% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V

MontagesystemSchletter: Rapid Roof Hooks

VäxelriktareSAJ: R5 3-20K-T2

TillbehörUndercentral

Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

3/16

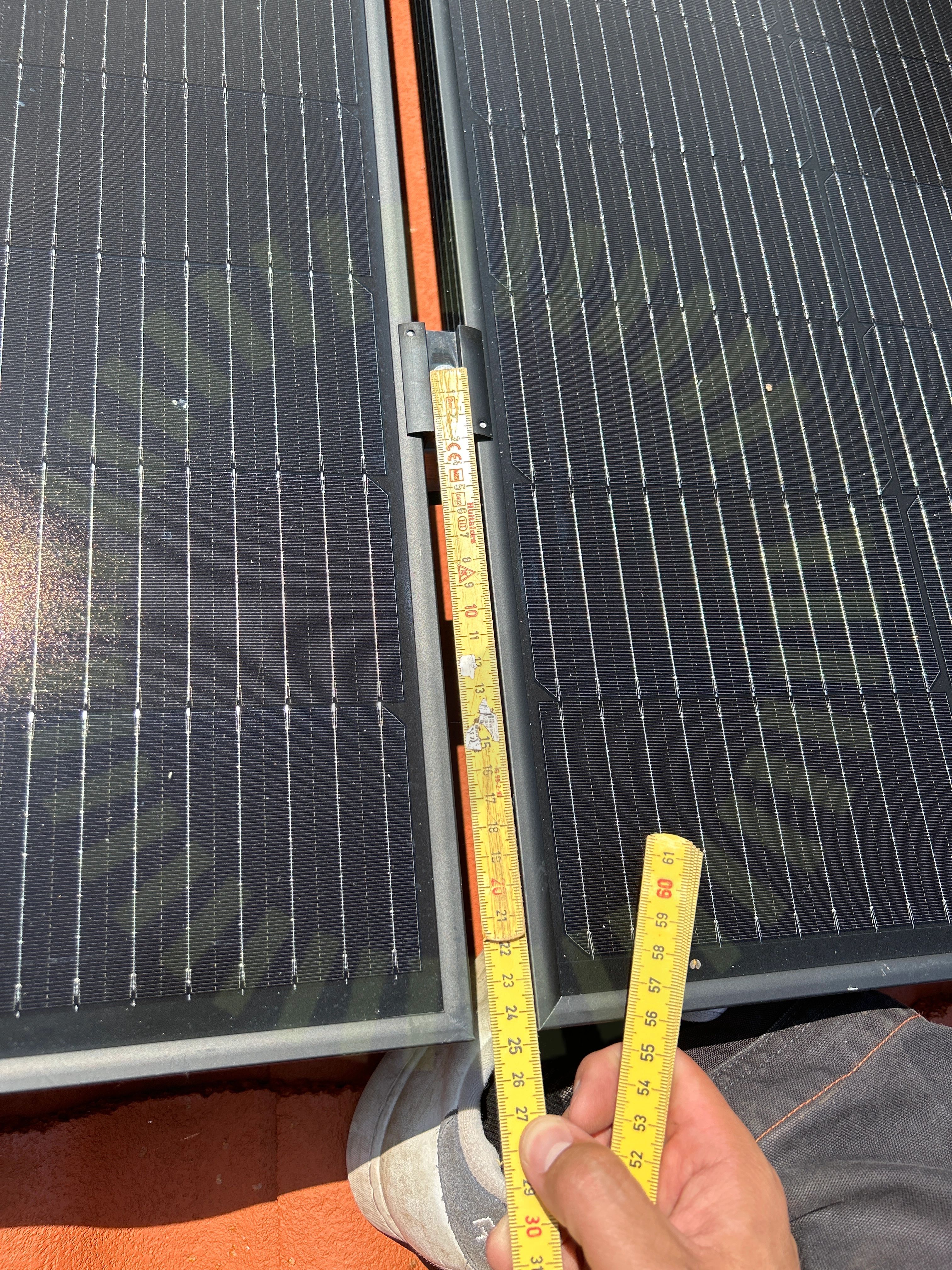

2.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 11

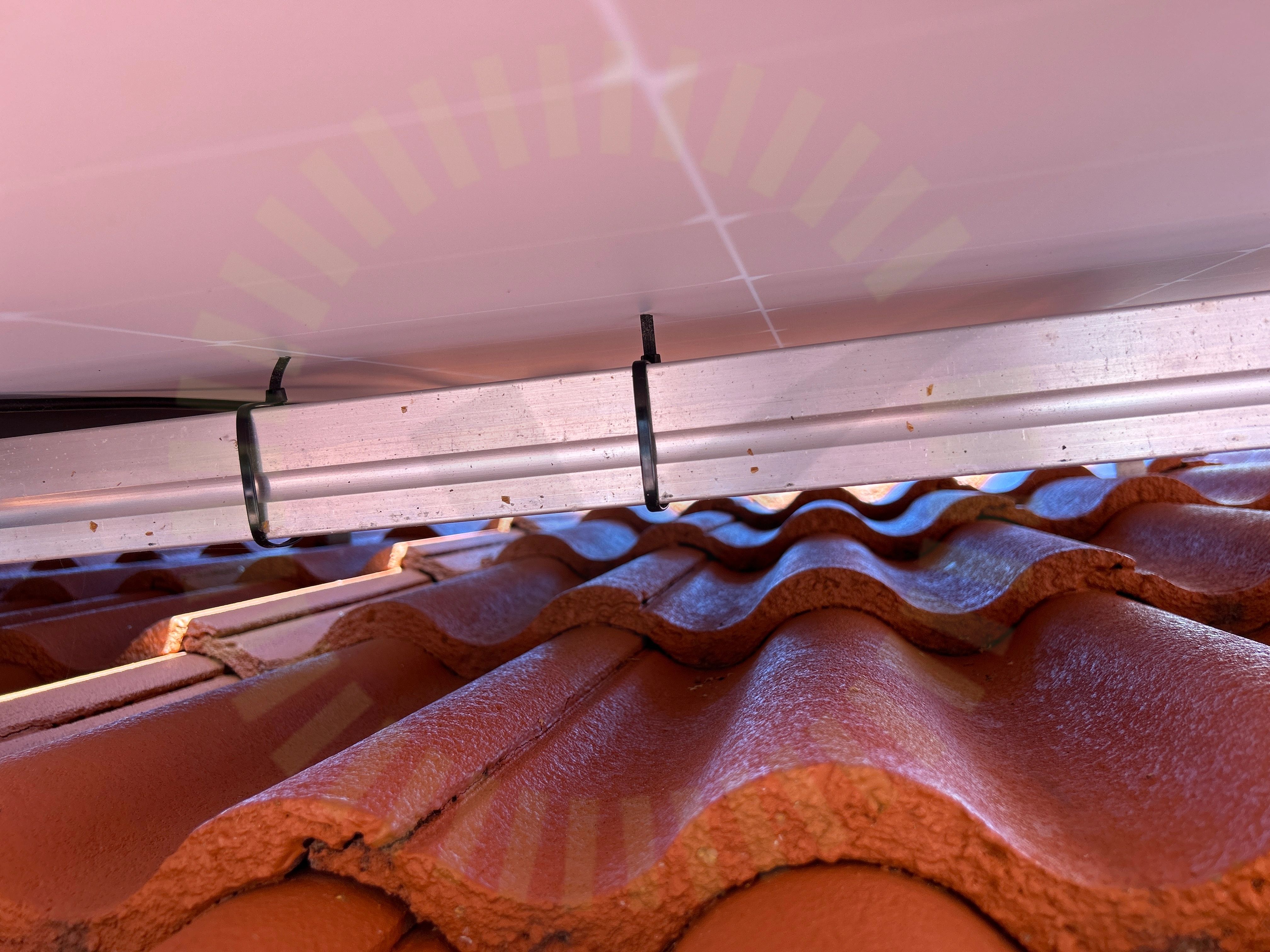

2.2 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4

2.3 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

12/16

DräneringshålFörbindelse av kontakterKlämmans överlappningKlämmornas storlekKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Tak 1, Schletter: Rapid Roof Hooks

Anmärkningar

4/25

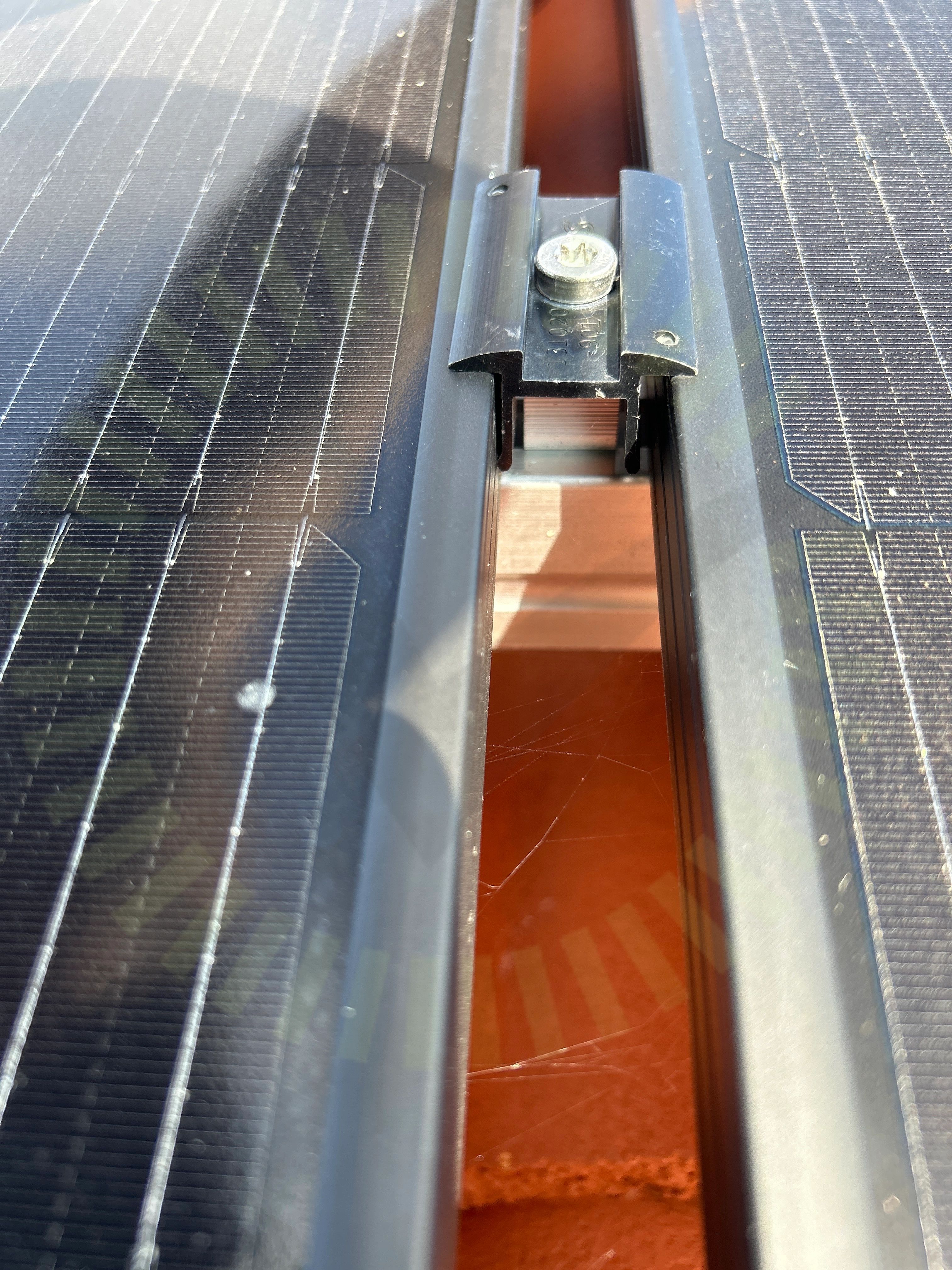

3.1 Mittklämmor

Inte godkänd

Mittfästen är inte monterade korrekt, mittfästen sitter snett.

3.2 Råspontsinfästning

Inte godkänd

Infästning i råspont ej tillåtet av schletter. Alla infästningar ska följa lastberäkningens anvisningar.

3.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Överstiger lastberäkningens max.

Snö- och vindlastberäkning

3.4 Takstolsinfästning

Inte godkänd

Takkrok är inte fäst korrekt i takstol, skruvar har missat takstol.

Installation manual Rapid Roof Hook | 2020.03 V.001, Sida 4

Godkända kontrollpunkter

21/25

Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Undercentral

Anmärkningar

2/9

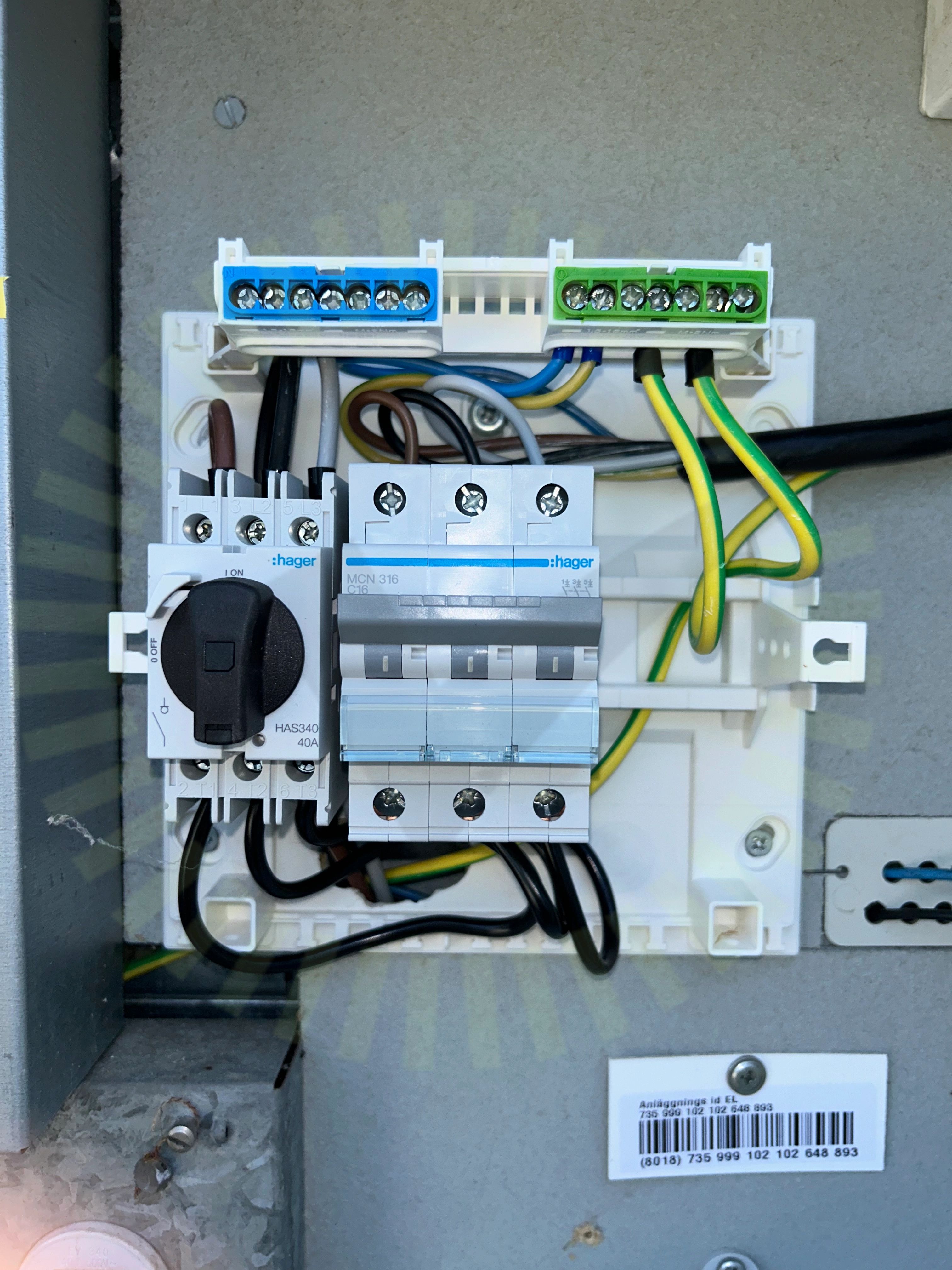

4.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

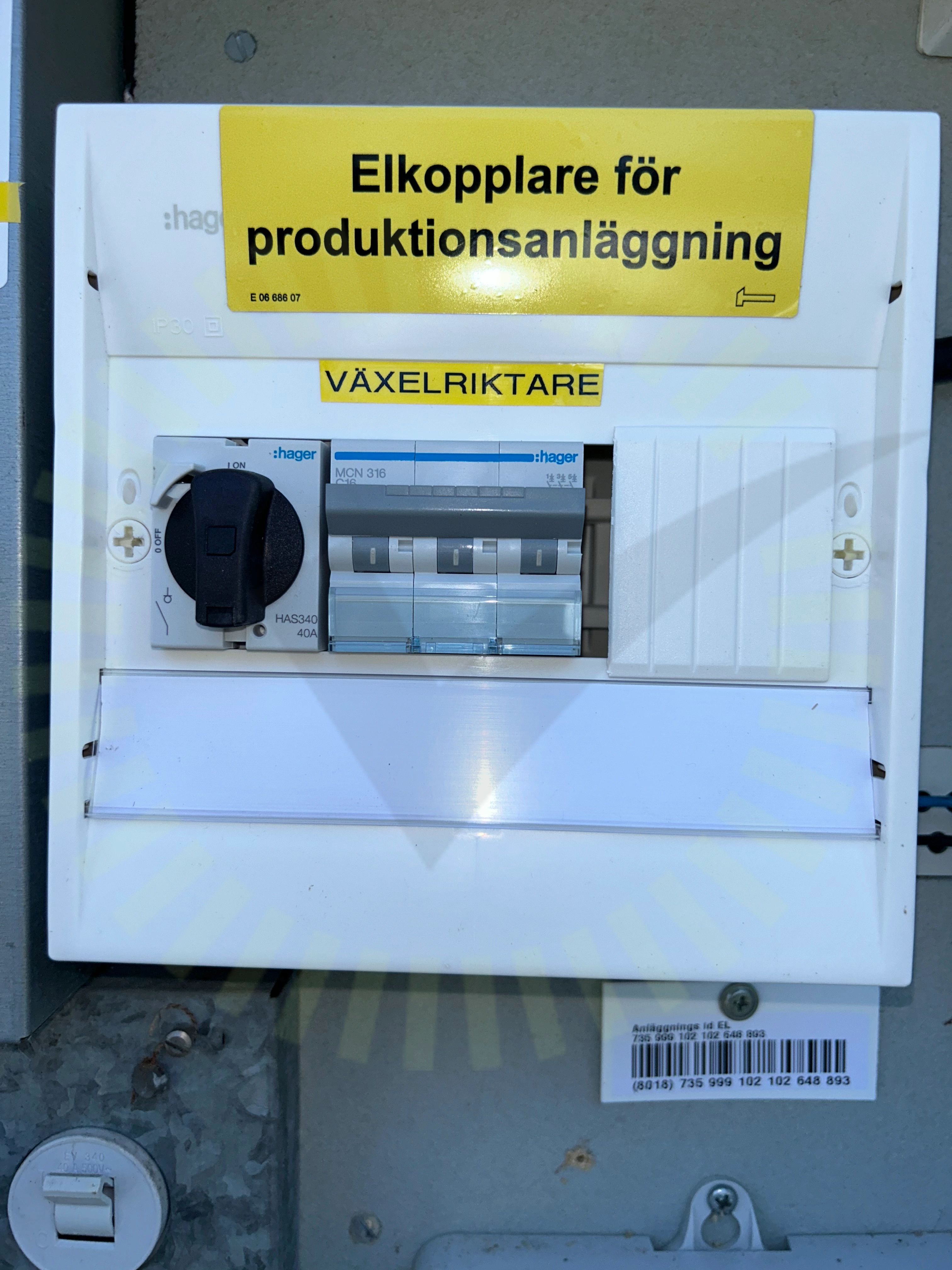

4.2 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. Täcklock saknas.

Godkända kontrollpunkter

7/9

BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlacering

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/34

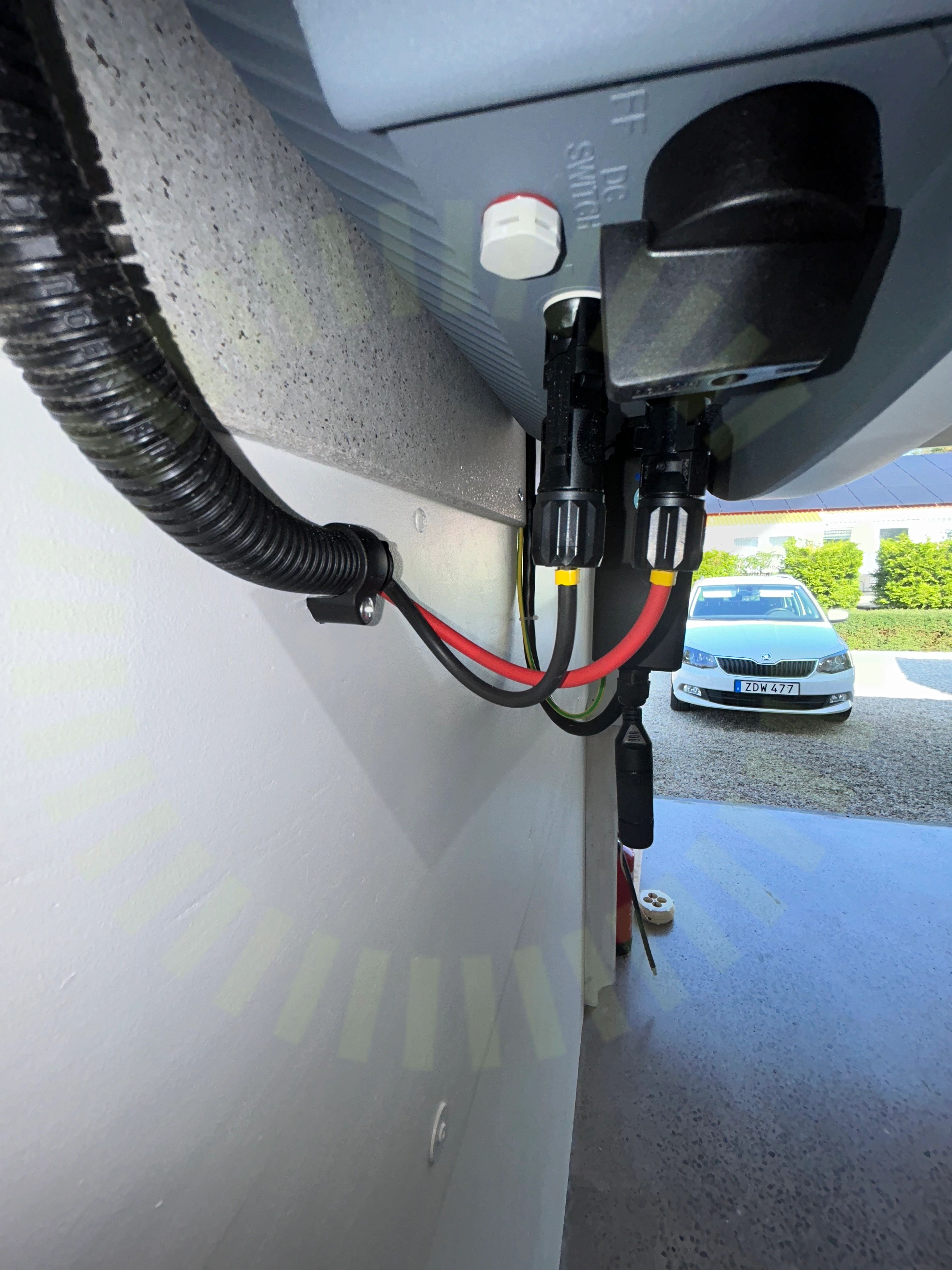

6.1 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.

Godkända kontrollpunkter

33/34

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMax total effektMärkningPlaceringSkadat kablageSkarp kantSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
