Besiktningsrapport
9.5
Installation genom
Svea Solar
Datum
9 april 2025
Ort
Sundsvall, Västernorrlands län
Kabeluppfästning
Kopplingslåda böjradie
Enkelisolerade ledare
Fastsäkring av produkt
96% godkända
4% ej godkända
Om installationen
Paneler
Trina: TSM-NEG9R.25
Montagesystem
CC90 UNUM Plåttak
Växelriktare
Huawei: SUN2000-(3KTL-10KTL)-M1
Batteri
Huawei: LUNA2000-7/14/21-S1
Tillbehör
Undercentral
Tillbehör
CHINT: Huawei DTSU666 (med CT)
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
2/3
Avtal
Strängschema
Batteri
Anmärkningar
1/15
2.1 Fastsäkring av produkt
Överenskommelse
Golvinfästning ej utförd.
LUNA2000-(7, 14, 21)-S1 User Manual Issue 01 Date 2024-03-27, Sida 50-55
Godkända kontrollpunkter
14/15
Avstånd till havet
Avstånd till växelriktare
Batteri PE
Batterikåpor
DC anslutning
Närliggande objekt
Placering av batteri
Rakt stående
Signalkabel batteri
Skador
Smart Power Sensor
Tillgång till batteriet
Uppfästning av kablage
Väderskydd
Smartmätare
Godkända kontrollpunkter
6/6
Anslutning av CT klämmor
Fastsäkring av produkt
Matning till smartmätare
Placering av CT klämmor
Signalkabel till växelriktaren
Skador signalkablage
Tak 1, CC90 UNUM Plåttak
Anmärkningar
1/18
4.1 Kabeluppfästning
Inte godkänd
Kablage ligger på yttertaket, flertalet ställen.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
17/18
CC mått
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Infästning
Kabeldragning mellan takytor
Klämmans placering i skena
Mittklämmor
Potentialutjämningsledare
Skador
Skenans utstick för klämma
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takgenomföring
Väderbeständigt material
Ändklämmor
Tak 1, Trina: TSM-NEG9R.25
Anmärkningar
1/14

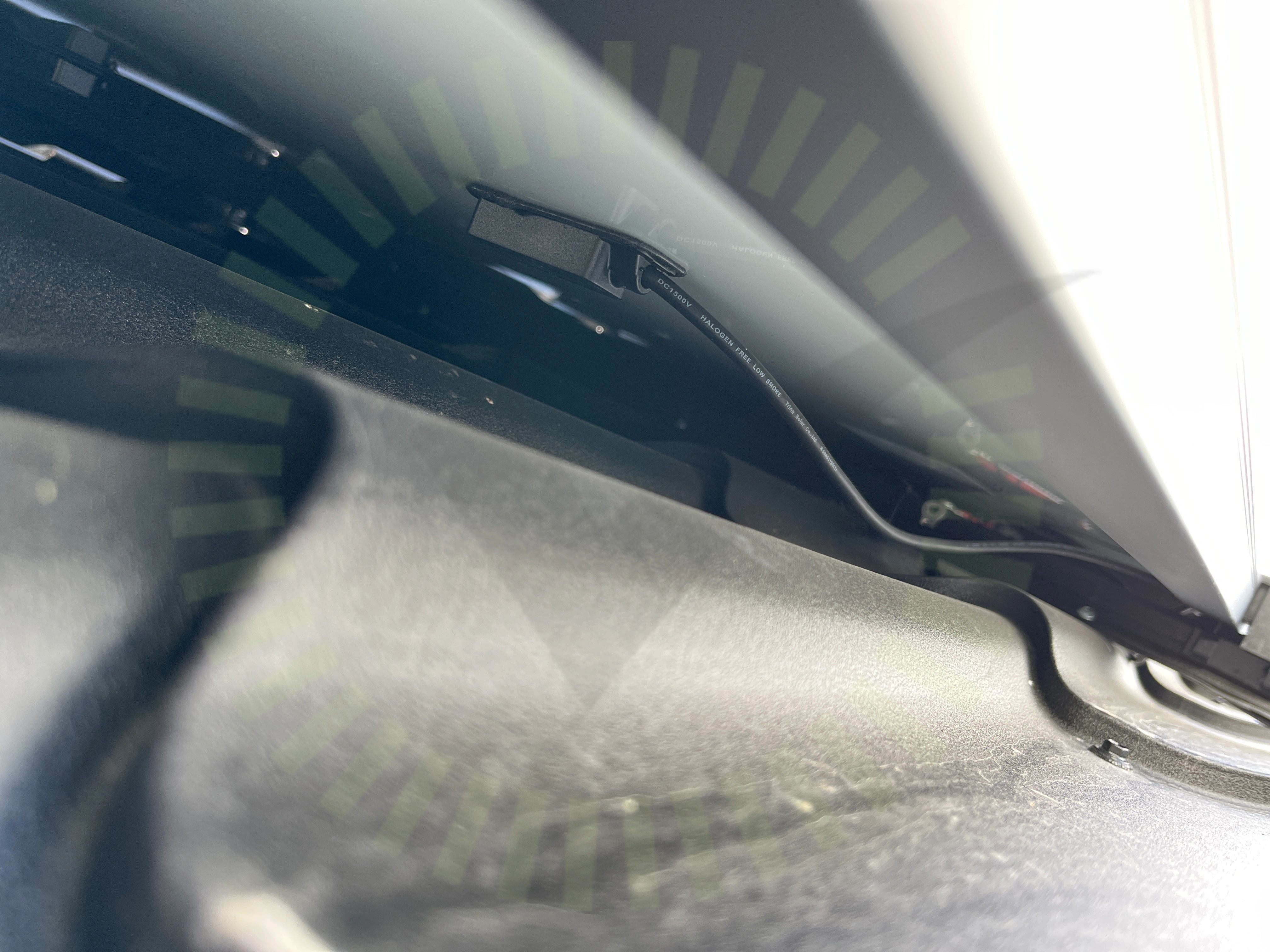

5.1 Kopplingslåda böjradie
Inte godkänd
Kabeln ut från kopplingslådan är inte dragavlastad.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
12/14
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/14
Strängförläggning
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/36
8.1 Enkelisolerade ledare
Inte godkänd
Enkelisolerade ledare ligger öppet utanför kapsling.
SS 436 40 00 (412.2.2.1)
Godkända kontrollpunkter
35/36
AC anslutning växelriktare
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Utrymme
Väderbeständigt material
Växelriktarens IP klassning
