Besiktningsrapport

8.4

Installation genom

Everöds Elbyrå

Datum

29 juni 2023

Ort

Fjälkinge , Skåne län

Kopplingslåda

Panelkablagets böjradie

Skadat kablage

+ 2

86% godkända14% ej godkända

Om installationen

PanelerQCells: DUO BLK ML-G9

MontagesystemNordicSolar: Panntak

VäxelriktareSMA: SUNNY TRIPOWER 8.0 / 10.0

TillbehörSäkerhetsbrytare AC

Installerad av Everöds Elbyrå som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, QCells: DUO BLK ML-G9

Anmärkningar

3/16

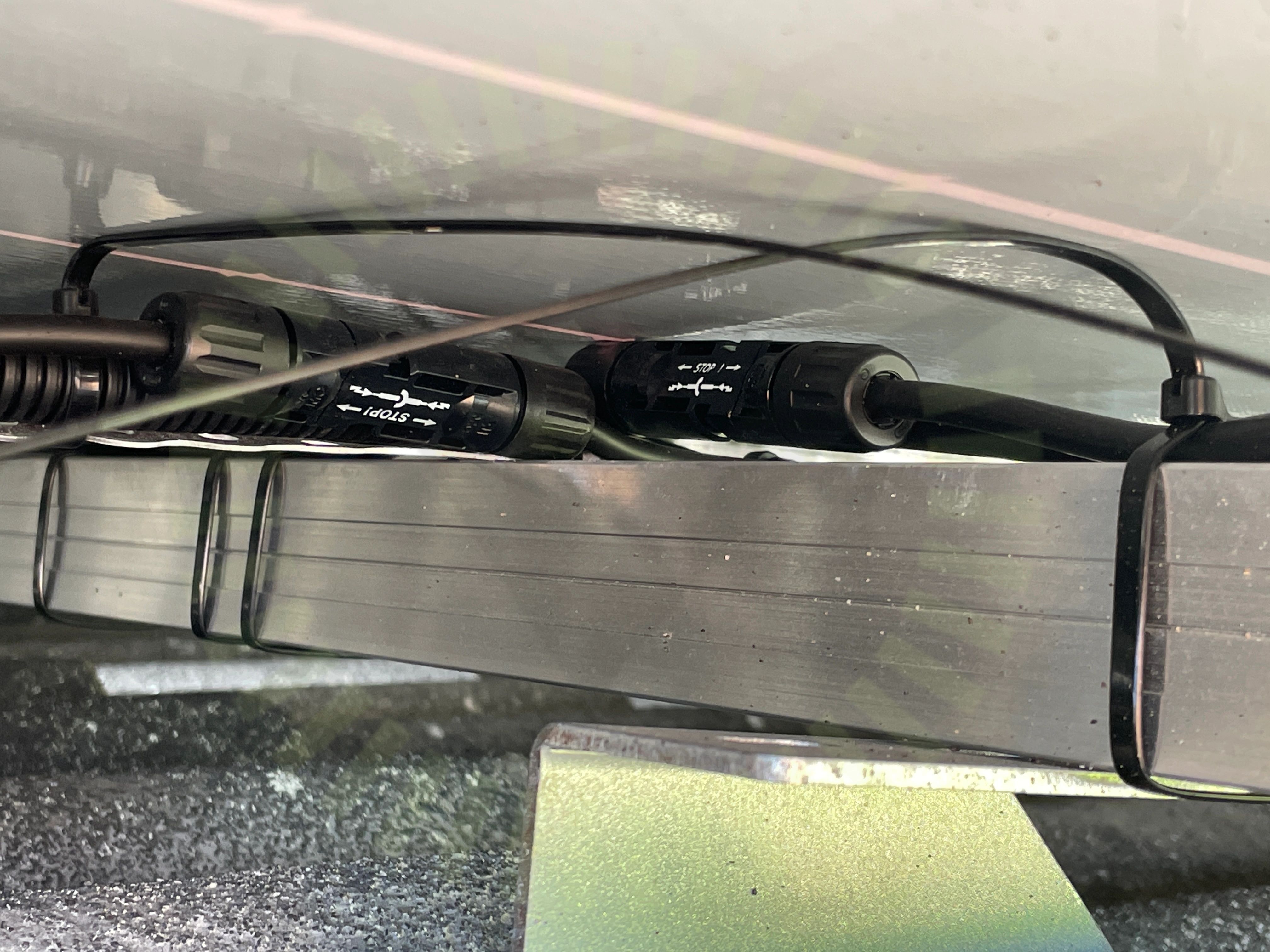

3.1 Föremål bakstycke

Inte godkänd

Kontakter trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Tillverkarens montageanvisningar

3.2 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan samt är kablage även för hårt dragen till skenan.

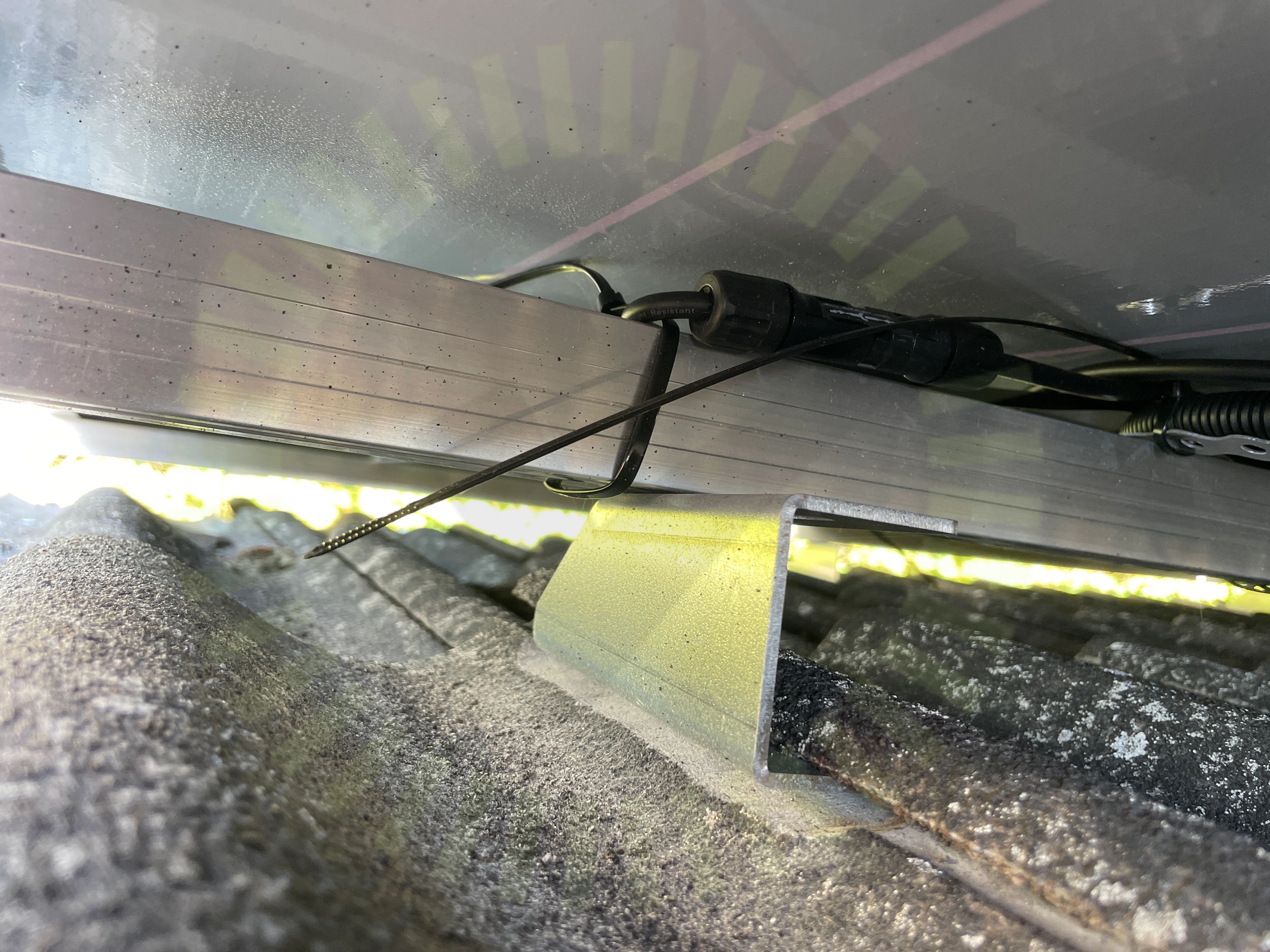

3.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har fäst upp på ett sådant vis att det blir en för skarp böjradie, detta på flertalet ställen under panelytorna.

Godkända kontrollpunkter

12/16

DräneringshålFästen storlekFästen överlappningFästens placeringFörbindelse av kontakterKontaktdonMellanrumPunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/16

Skador

Varselmärkning

Anmärkningar

1/5

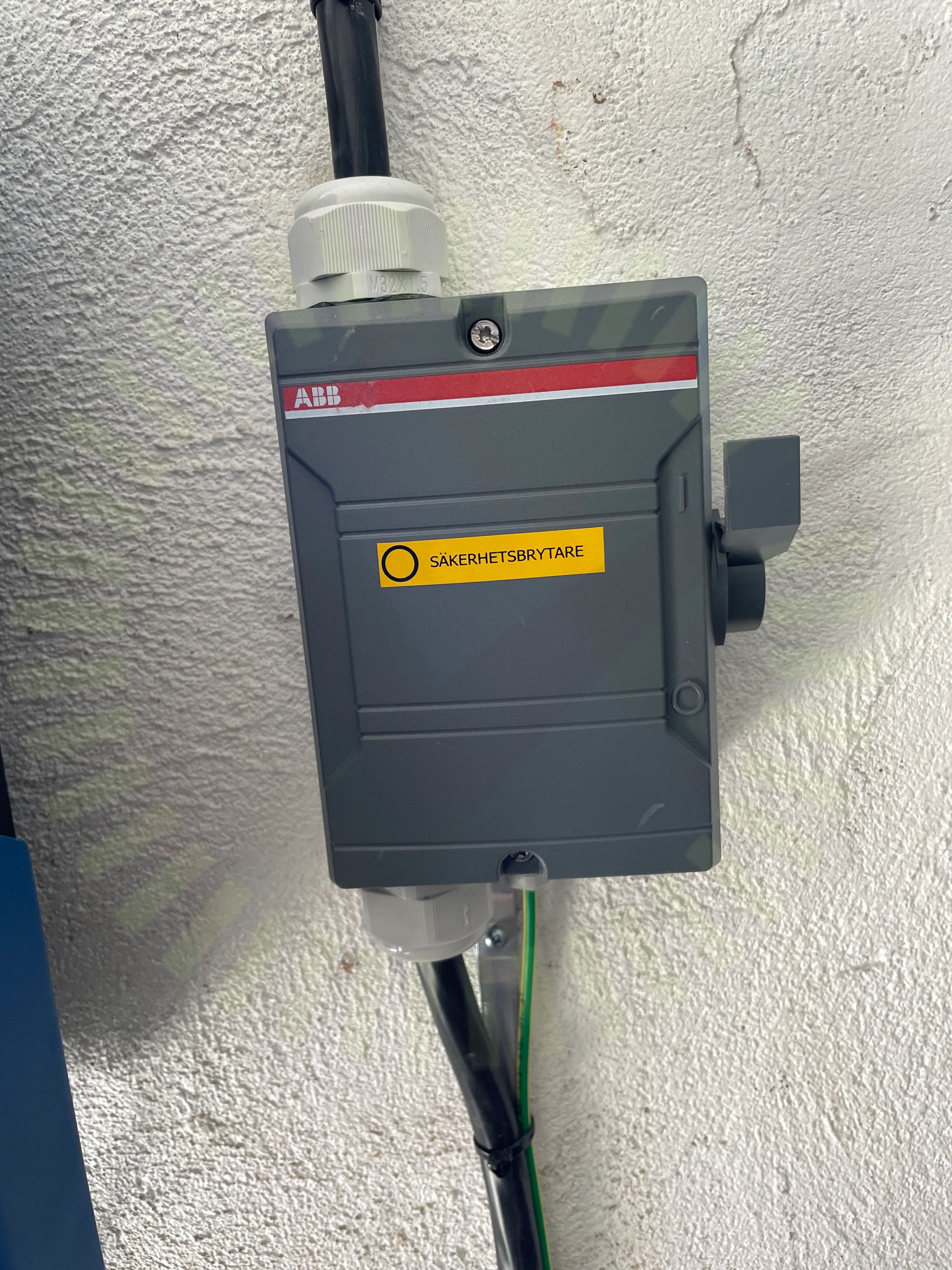

4.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning bakspänning saknas på säkerhetsbrytaren.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5

Informering av solcellerMissvisande varselmärkningVarning för likspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

2/26

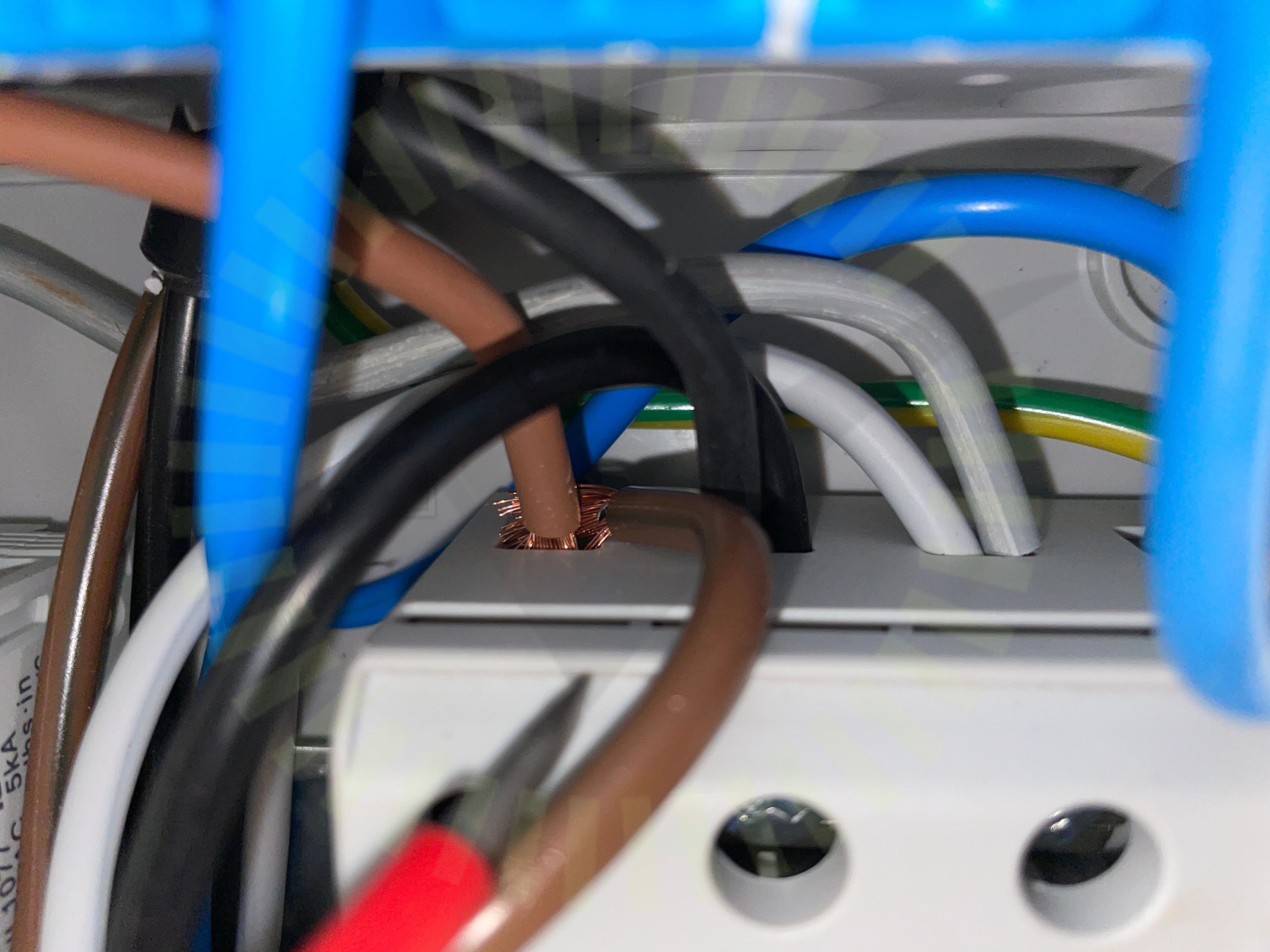

5.1 Ledare Fastspända

Inte godkänd

Större delen av ledaren sitter inte fast och kardelerna ligger utanför delvis.

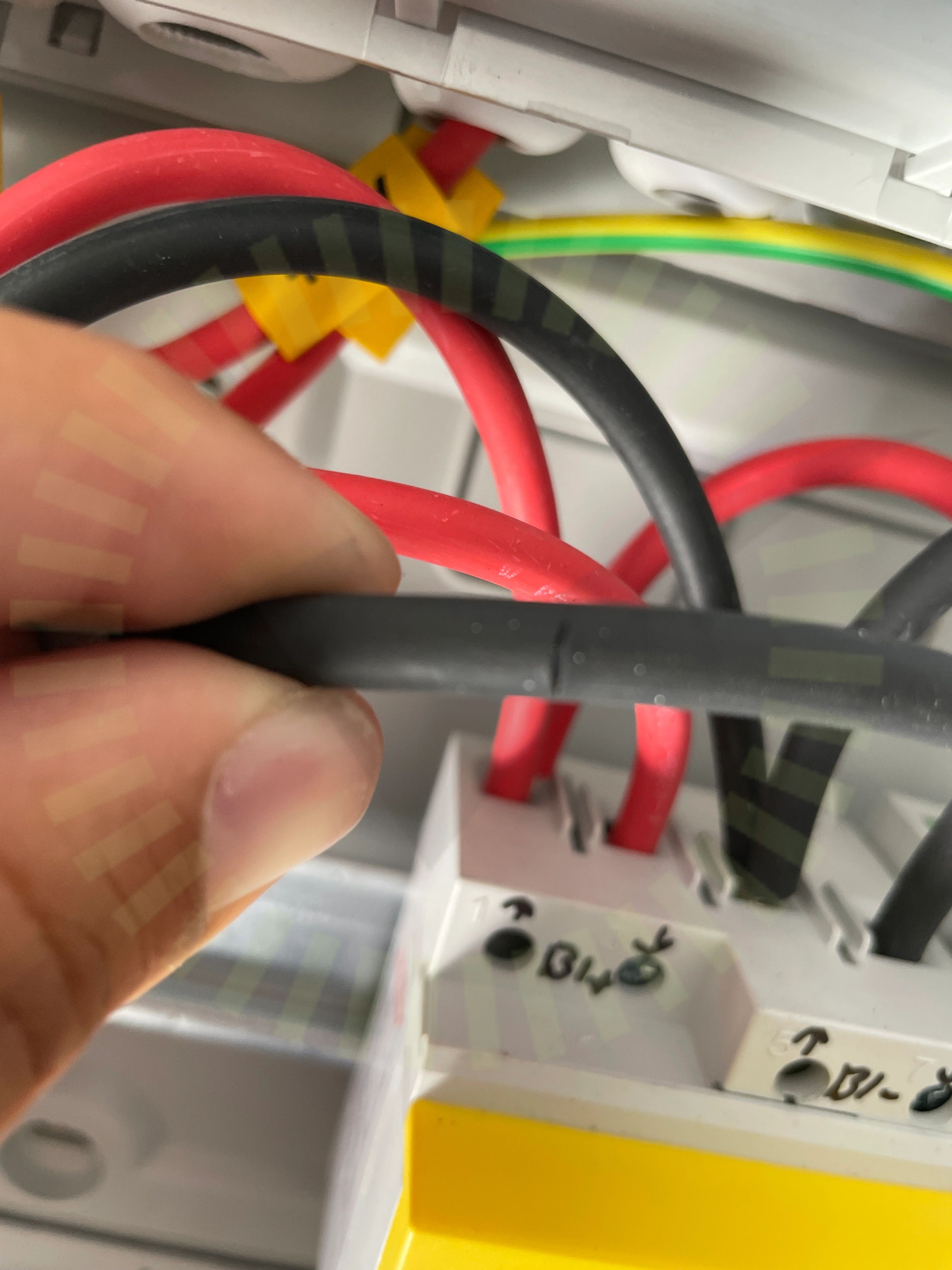

5.2 Skadat kablage

Inte godkänd

Mantel på kablage är skadat in till den inre isoleringen. Detta gäller på DC kablage inne i kopplingslåda där överspänningsskydd är monterat.

Godkända kontrollpunkter

23/26

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvståndBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDirekt solljusFastsäkring av produktHuvudsäkringInfästningInfästning bakplattaKabeldimensioneringLikspänningskomponenterMärkningNärliggande materialSäkringsdimensionSäkringsdimensionVentilation

Ej tillgängligt vid besiktning

1/26

Strängdesign
