Institutet för Solenergikvalitet

Besiktningsrapport

9.4
x

Installation genom

Solceller & Elektriker AB

Datum

10 februari 2023

Ort

Eslöv, Skåne län
PE Chassi
Varning för likspänning
Avstånd
88% godkända12% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
Solceller & Elektriker AB

Installerad av Solceller & Elektriker AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: LUNA2000-5-15-S0

Anmärkningar

2/14

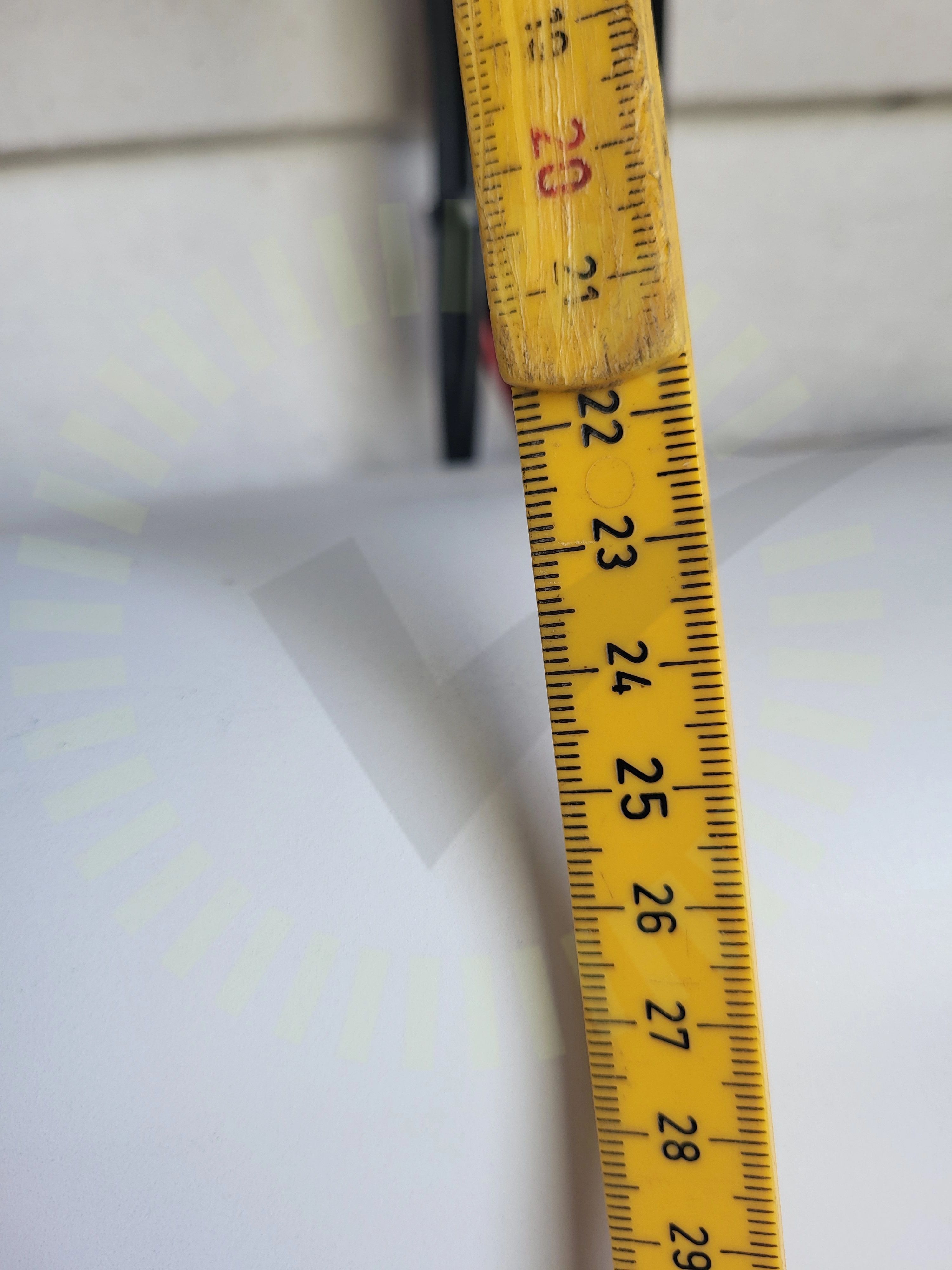

Avstånd

1.1 Avstånd

Inte godkänd

Avstånd mellan batteri och växelriktare är inte mer än 220mm.

Tillverkarens montageanvisningar

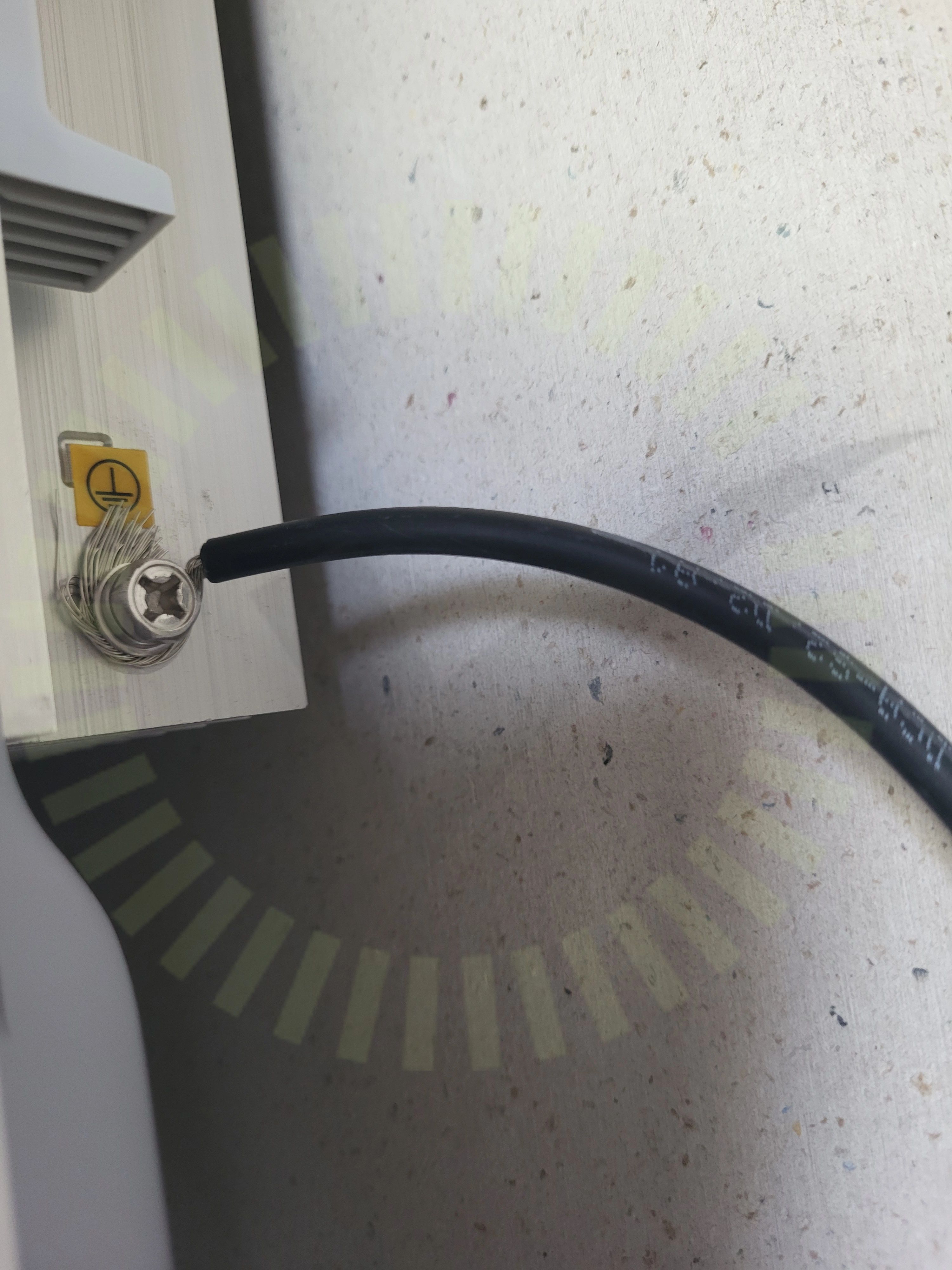

Batteri PE

1.2 Batteri PE

Inte godkänd

Fel färg samt att det ej sitter någon kabelsko på växelriktaren.

Godkända kontrollpunkter

12/14
Avstånd till växelriktareFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Huawei: SUN2000-(3KTL-10KTL)-M1

Anmärkningar

4/34

2.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)
PE Chassi

2.2 PE Chassi

Inte godkänd

Extern Jordpunkt saknas till växelriktare.

Huawei User Manual Issue 04 (2021-08-10), Sida 34

2.3 Strängschema

Inte godkänd

Strängschema saknas.

ELSÄK-FS 2022:1 (3 kap. § 6)

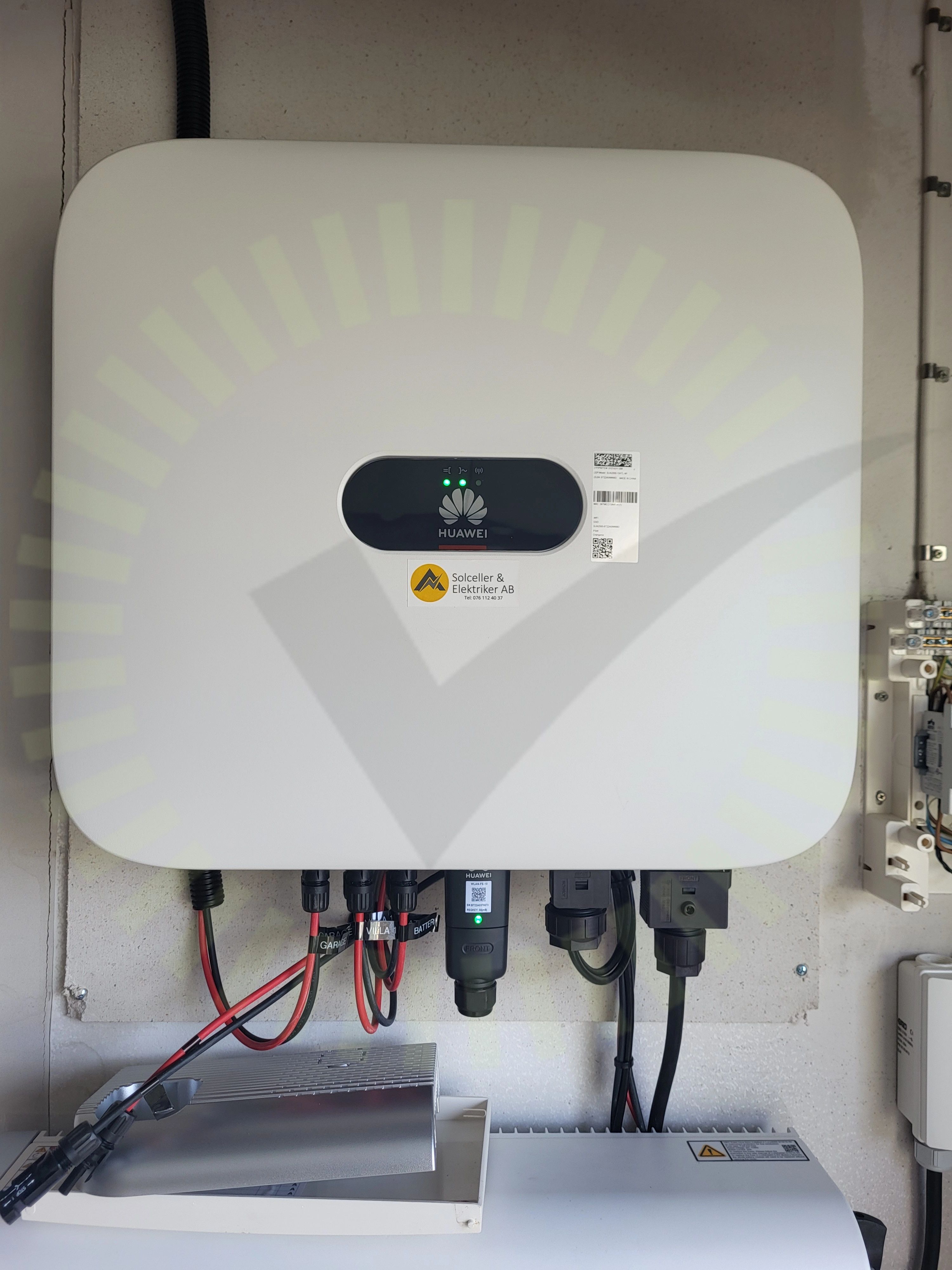

Varning för likspänning

2.4 Varning för likspänning

Inte godkänd

Varning likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

30/34
AC AnslutningAC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAvståndAvstånd till havAvtalBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInformering av solcellerInfästningInternetKabelKontakterLedare fastspändaMärkningSkadorSäkringTillförlitligt fästVarning för backspänningVentilationVinkel
