Institutet för Solenergikvalitet

Besiktningsrapport

8.3
x

Installation genom

Solceller & Elektriker AB

Datum

10 februari 2023

Ort

Eslöv, Skåne län
Säkerhetsavstånd
Skena överhäng
Skarp kant
85% godkända15% ej godkända

Om installationen

PanelerYangtze: YS415M-60 Black
MontagesystemESDEC Lutande Panntak
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSäkerhetsbrytare AC
Solceller & Elektriker AB

Installerad av Solceller & Elektriker AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/1

1.1 Övrigt

Rekommendation

1st slinga över som ej är inkopplad.

ESDEC Lutande Panntak

Anmärkningar

9/26

2.1 Avstånd mellan takkrokar

Inte godkänd

Lastberäkning saknas. Uppmätt mått 1050mm.

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17
Kabeluppfästning

2.2 Kabeluppfästning

Inte godkänd

Kablar ej uppfästa.

SS 436 40 00 (712.521.101 och 522.8.4)
Mittklämmor

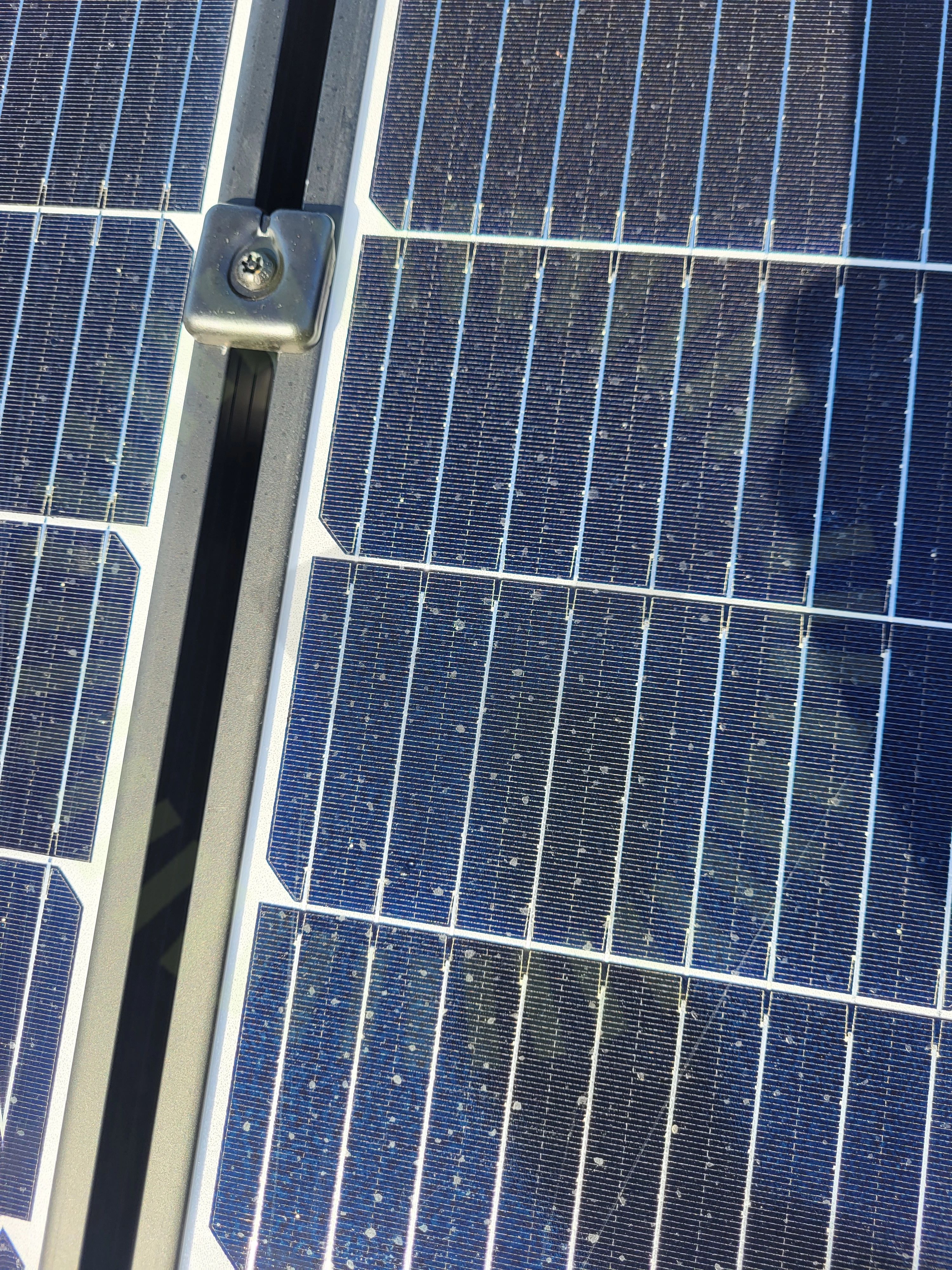

2.3 Mittklämmor

Rekommendation

Somliga fästen är vända på fel håll.

Tillverkarens anvisningar
Skarp kant

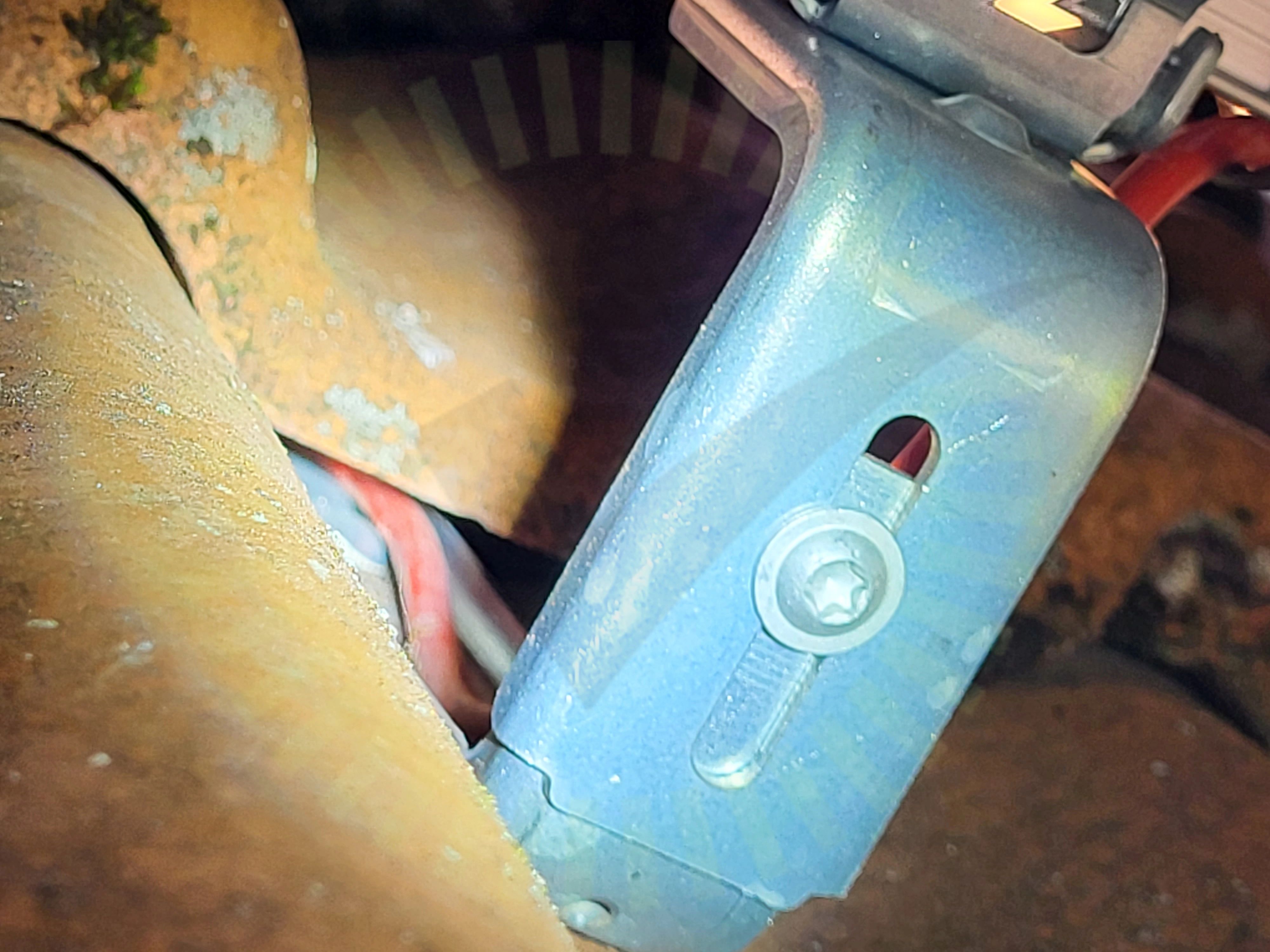

2.4 Skarp kant

Inte godkänd

Kablar ligger lösa mellan pannor och under pannor.

SEK 457 (26.1)
Skena överhäng

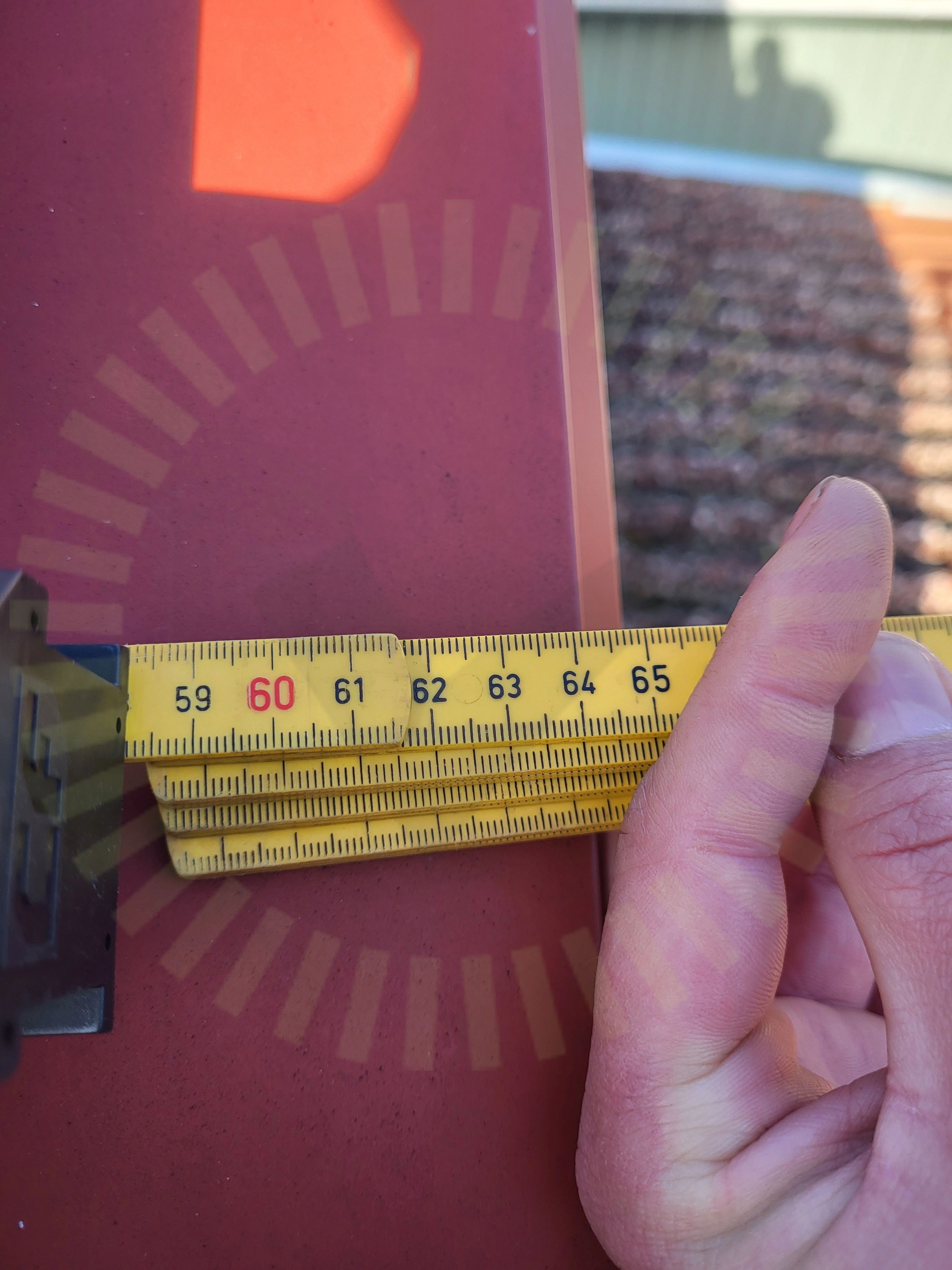

2.5 Skena överhäng

Inte godkänd

Överhänget överstiger måttet, uppmätt mått 580mm.

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10
Takgenomföring

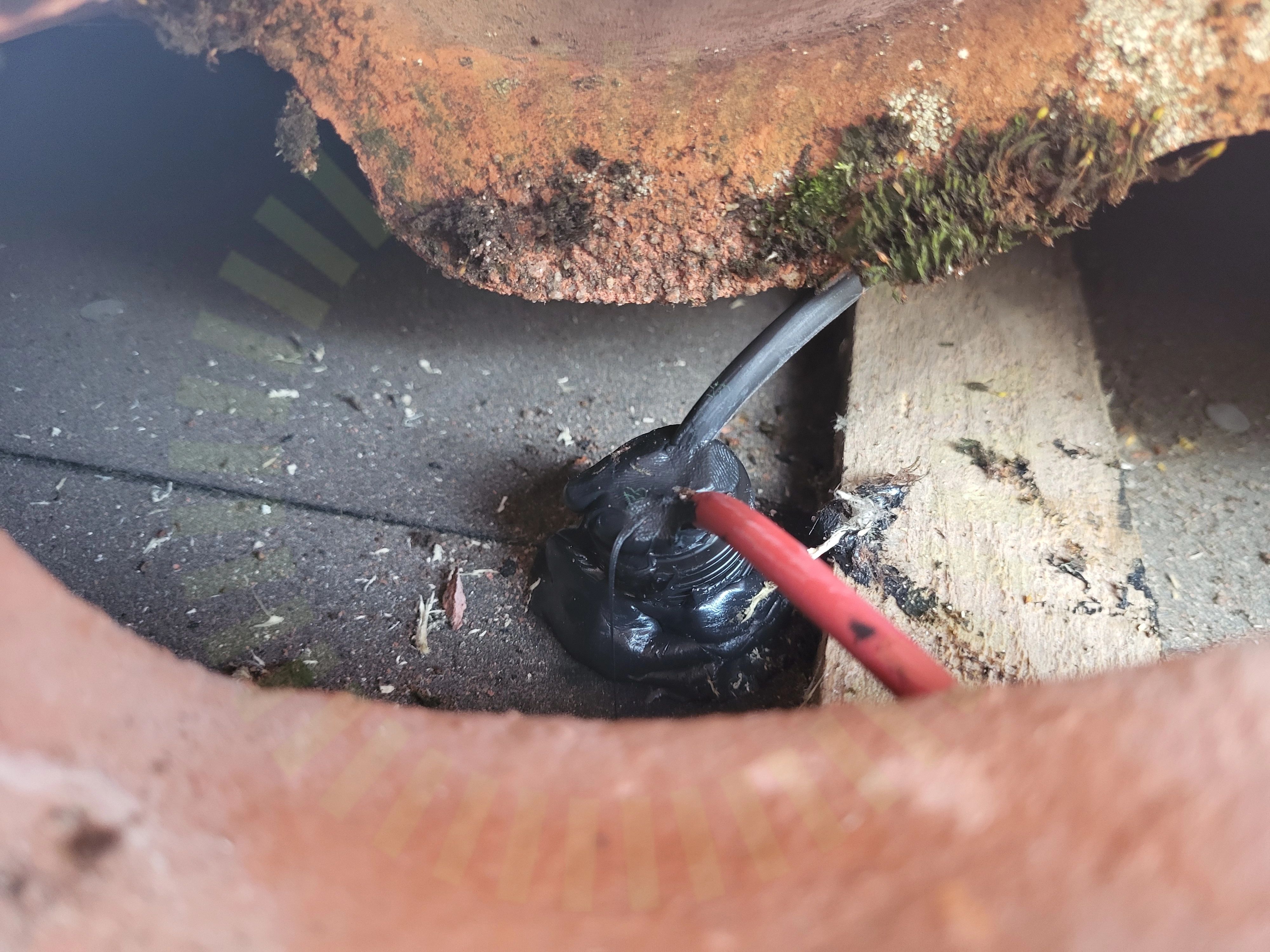

2.6 Takgenomföring

Inte godkänd

Takgenomföring är ej fackmannamässigt utförd.

2.7 Snö- och Vindlastberäkning

Inte godkänd

Vind och lastberäkning saknas.

Tillverkarens montageanvisningar
Säkerhetsavstånd

2.8 Säkerhetsavstånd

Inte godkänd

Säkerhetavstånd uppfylls ej.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter
Ändklämmor

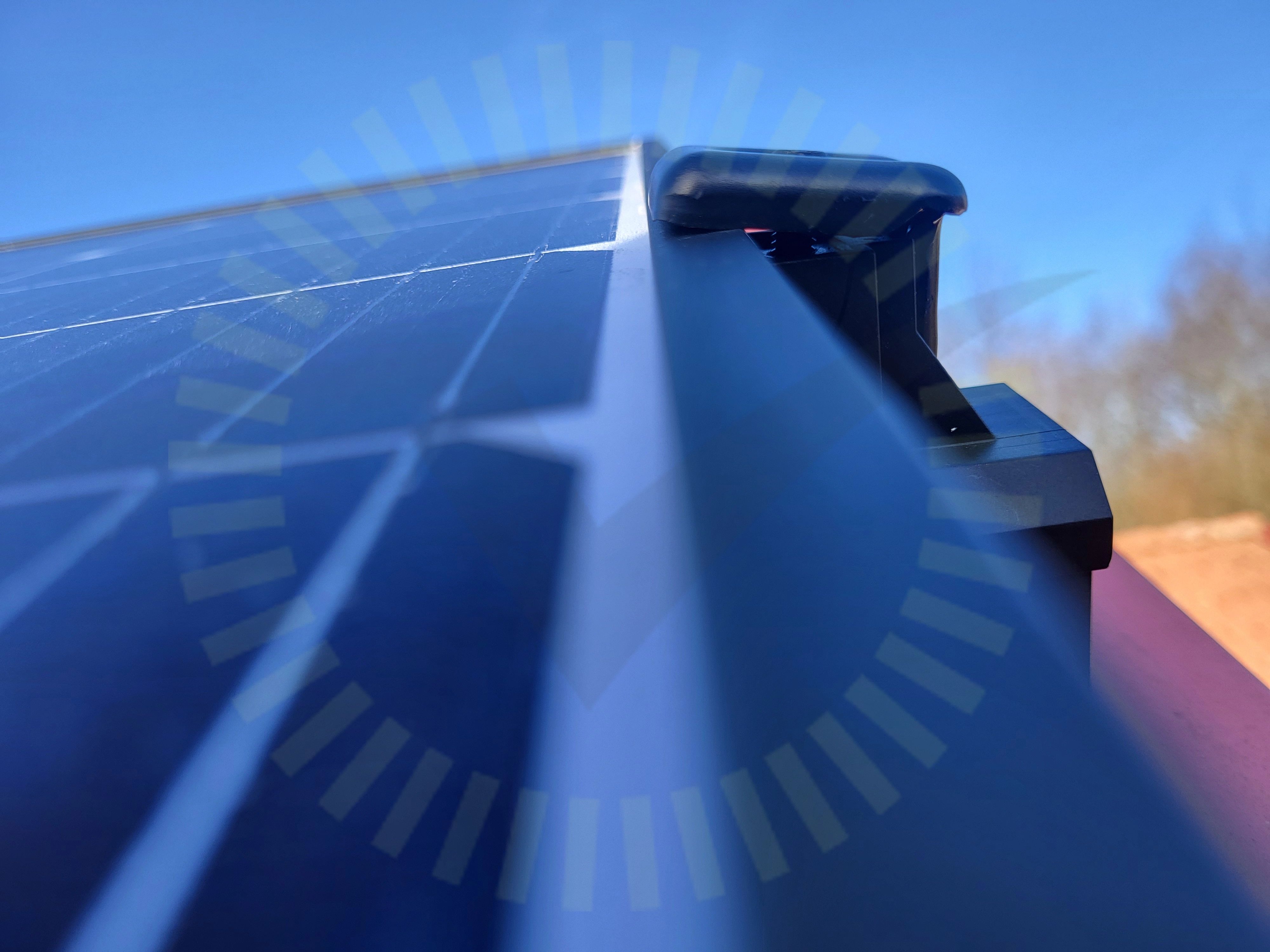

2.9 Ändklämmor

Inte godkänd

Slutfästena ser ut att vara för hårt spända.

Tillverkarens anvisningar

Godkända kontrollpunkter

17/26
Anpassade takpannorBärläktFrämmande materialInfästning skenaKlämräckvidd för ställbart fästeMontering av takkrokarPanelens ramhöjdPanelstorlekShimsSkadorSkarvning av skenaSkyddTakkrok infästningTakkrokens orienteringTaklutningVäderbeständigt materialÄndfästen

Huawei: LUNA2000-5-15-S0

Anmärkningar

2/14
Avstånd

3.1 Avstånd

Inte godkänd

Avstånd mellan batteri och växelriktare är inte mer än 220mm.

Tillverkarens montageanvisningar
Batteri PE

3.2 Batteri PE

Inte godkänd

Fel färg samt att det ej sitter någon kabelsko på växelriktaren.

Godkända kontrollpunkter

12/14
Avstånd till växelriktareFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Huawei: SUN2000-(3KTL-10KTL)-M1

Anmärkningar

4/34

4.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)
PE Chassi

4.2 PE Chassi

Inte godkänd

Extern Jordpunkt saknas till växelriktare.

Huawei User Manual Issue 04 (2021-08-10), Sida 34

4.3 Strängschema

Inte godkänd

Strängschema saknas.

ELSÄK-FS 2022:1 (3 kap. § 6)
Varning för likspänning

4.4 Varning för likspänning

Inte godkänd

Varning likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

30/34
AC AnslutningAC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAvståndAvstånd till havAvtalBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInformering av solcellerInfästningInternetKabelKontakterLedare fastspändaMärkningSkadorSäkringTillförlitligt fästVarning för backspänningVentilationVinkel

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Yangtze: YS415M-60 Black

Godkända kontrollpunkter

11/11
Böjradie kablageDragavlastadeDräneringshålFästens placeringFörbindelse av kontakterFöremål BakstyckeHöjdskillnadPanelramar separeradeSkadorSkuggaSträngförläggning
