Institutet för Solenergikvalitet

Besiktningsrapport

8.7
x

Installation genom

Svea Solar

Datum

3 oktober 2023

Ort

TORSLANDA, Västra Götalands län
Förstärkningsskruv
Skenornas överhäng
Mittklämmor
90% godkända10% ej godkända

Om installationen

PanelerRisen: RSM40-8
MontagesystemESDEC Lutande Panntak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörUndercentral
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Tak 1, ESDEC Lutande Panntak

Anmärkningar

3/26
Förstärkningsskruv

2.1 Förstärkningsskruv

Inte godkänd

För få förstärkningsskruvar är använda.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Mittklämmor

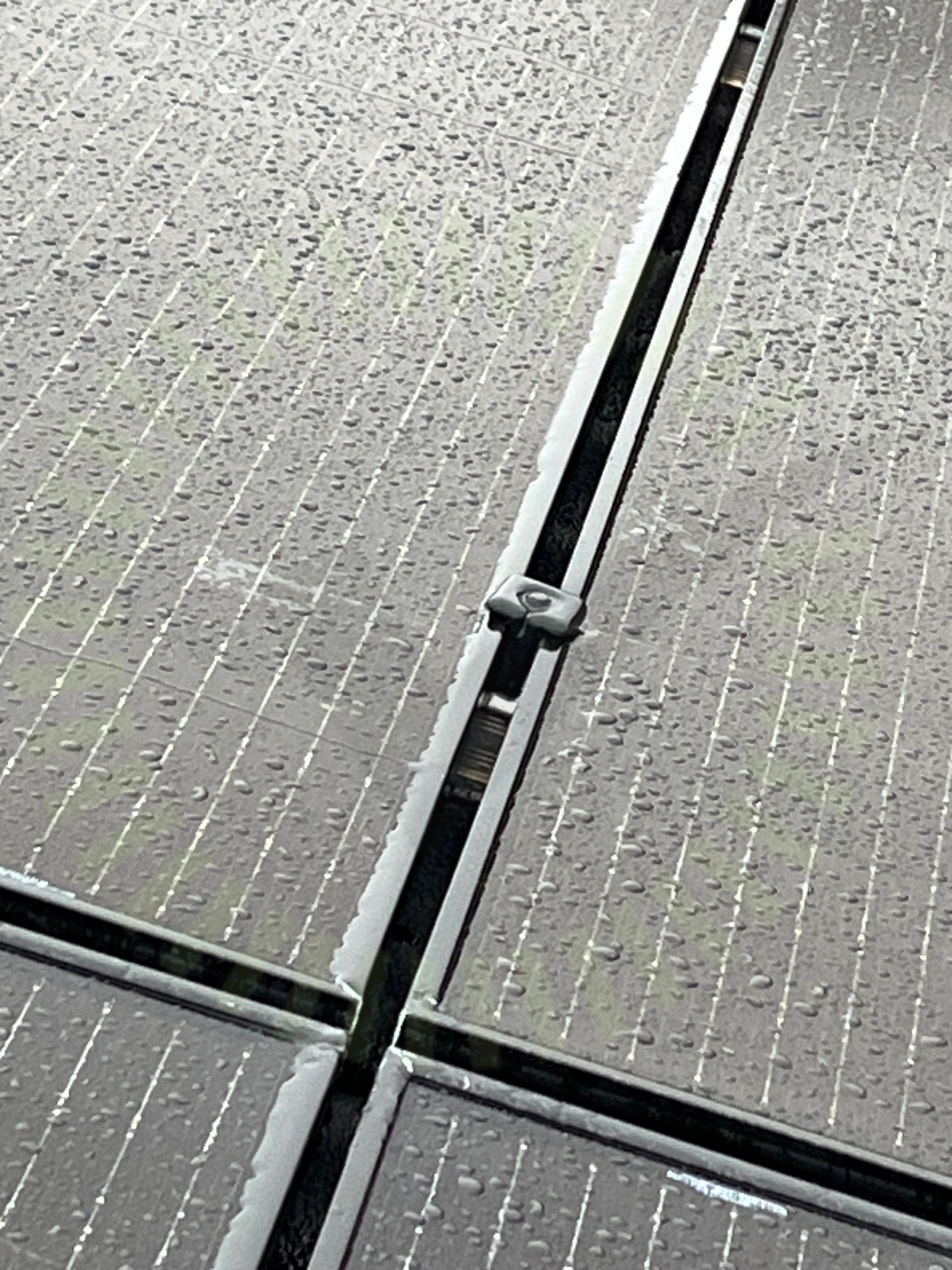

2.2 Mittklämmor

Inte godkänd

Mittklämman är placerad snett.

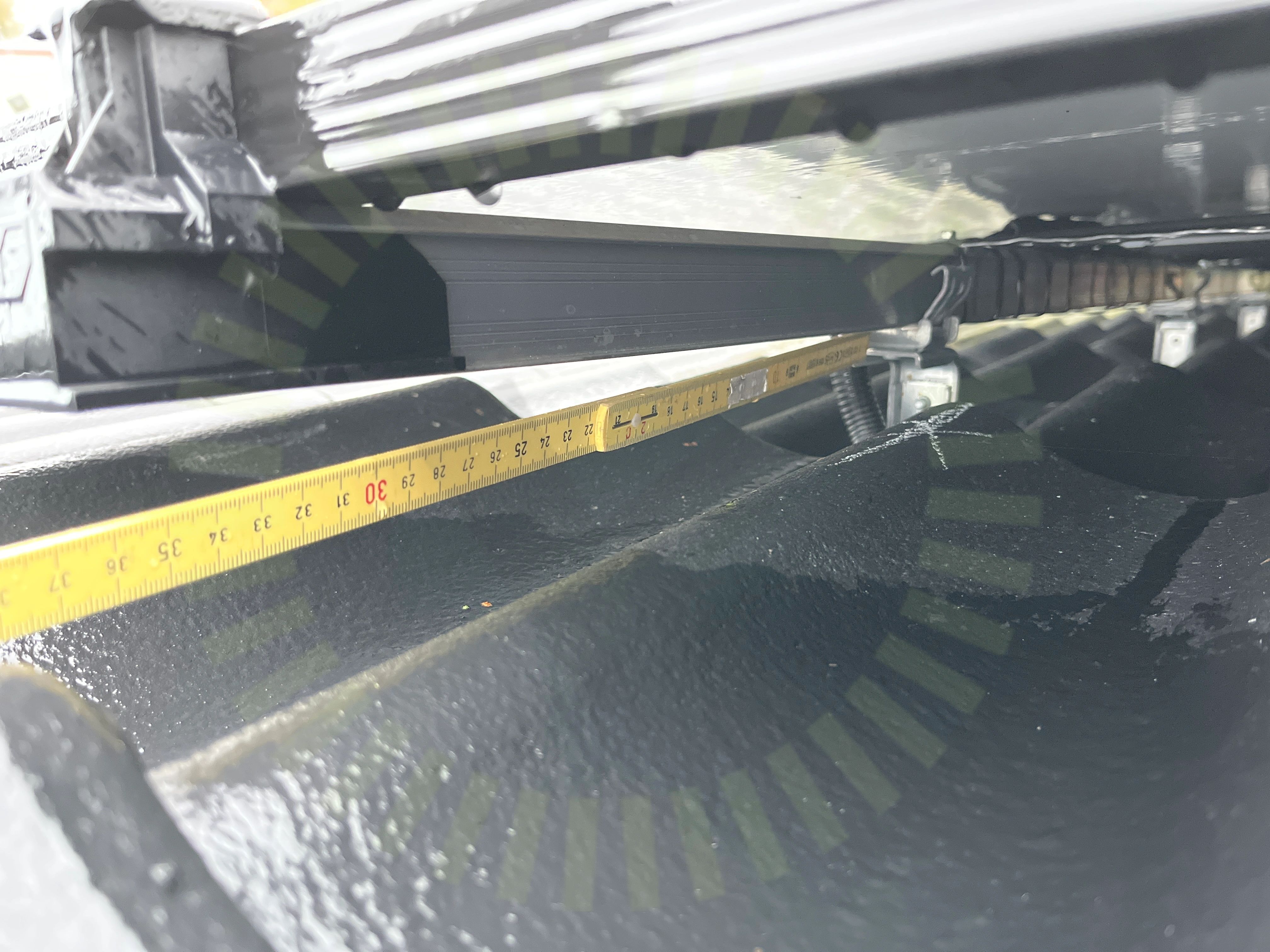

Skenornas överhäng

2.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

Godkända kontrollpunkter

23/26
DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Risen: RSM40-8

Anmärkningar

4/17

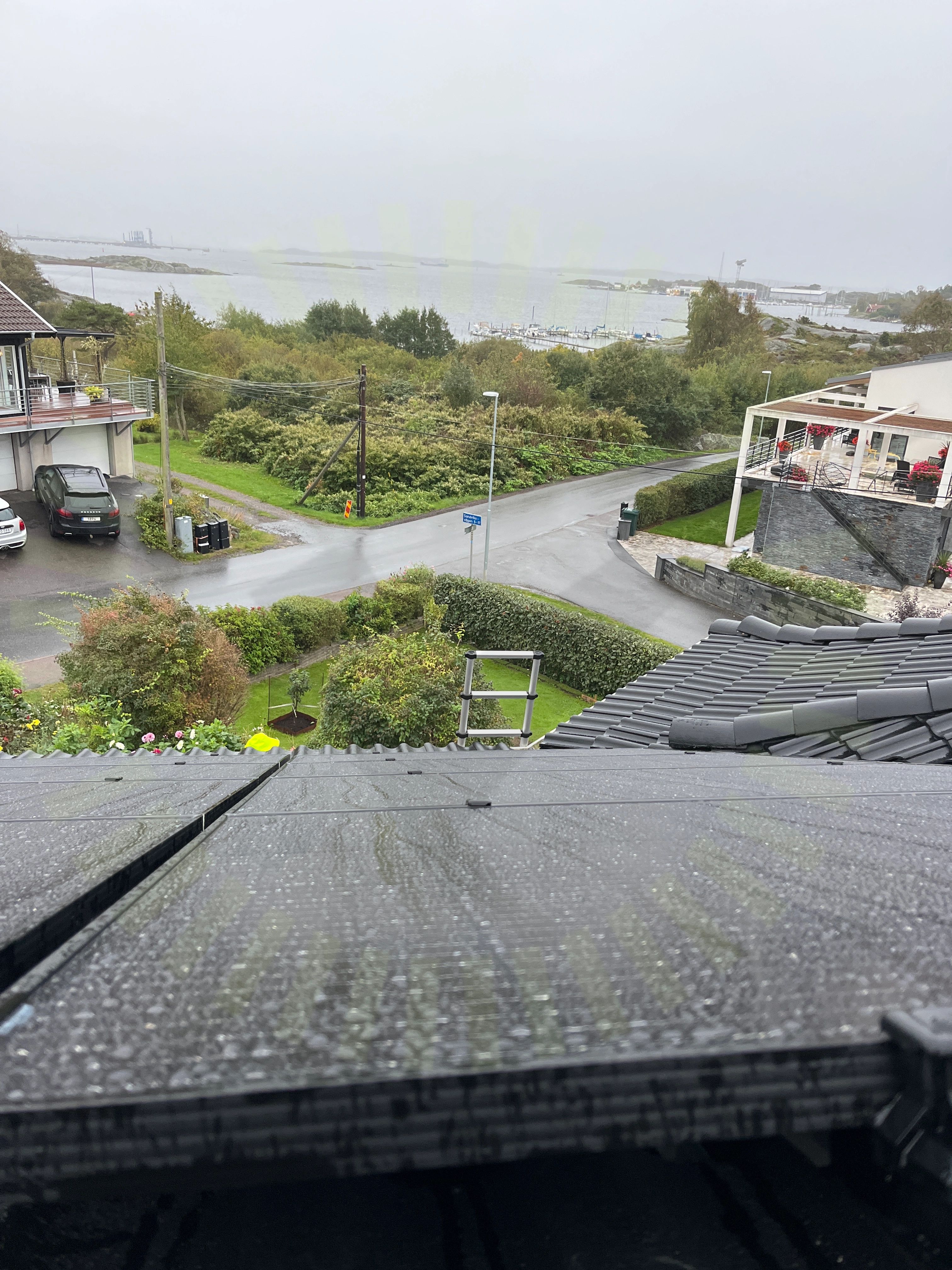

Avstånd till hav

3.1 Avstånd till hav

Inte godkänd

Montering nära hav kräver kontakt och utlåtande från Risen.

PV module installation and maintenance manual A1 2023 sida 16.

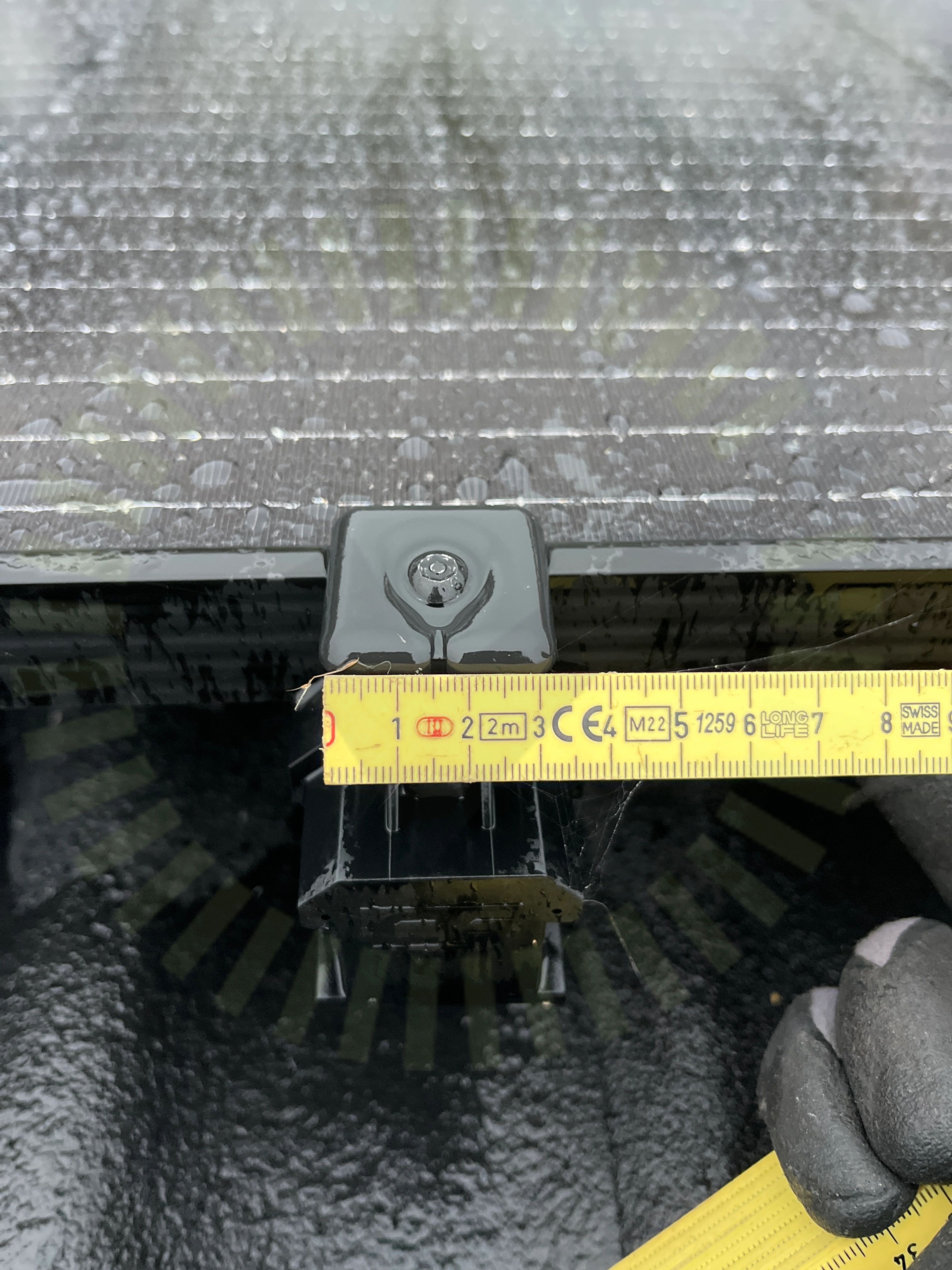

Klämmornas storlek

3.2 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

PV module installation and maintenance manual A1 2023 sida 22.

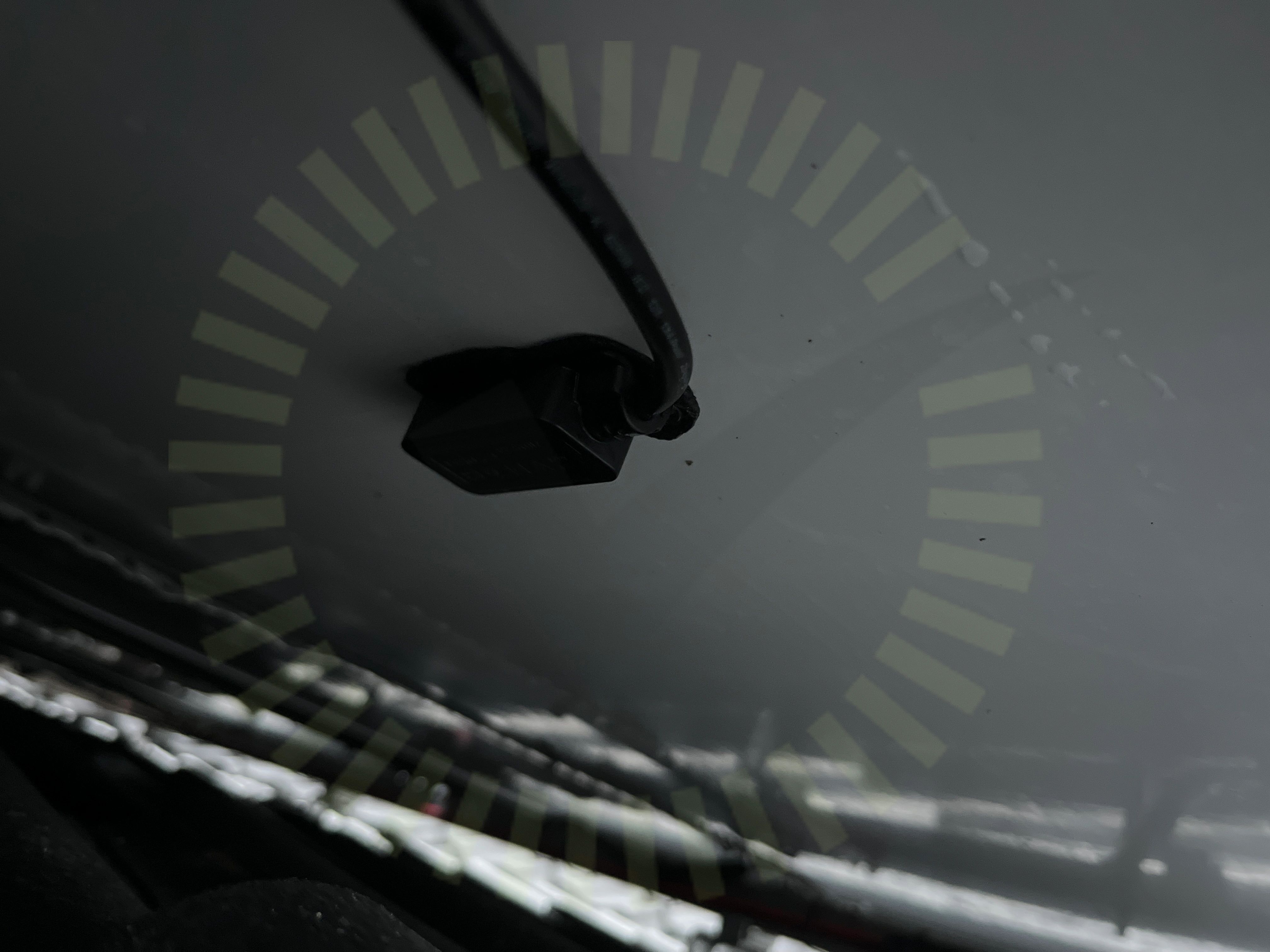

Panelkablagets böjradie

3.3 Panelkablagets böjradie

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

SS 436 40 00 (522.8.3), Sida 248

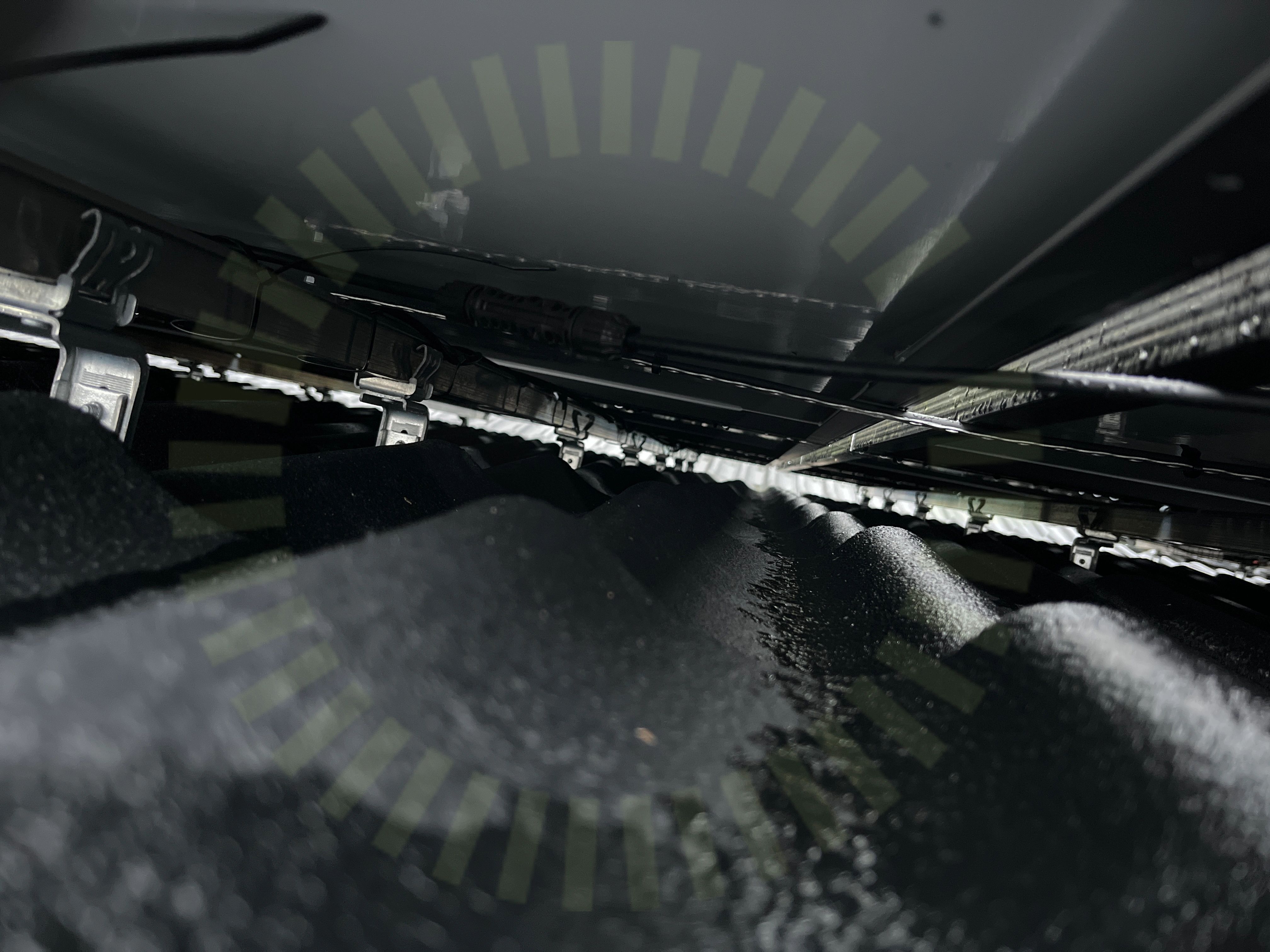

Stress på kontakter

3.4 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

12/17
Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Undercentral

Godkända kontrollpunkter

7/7
BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/35

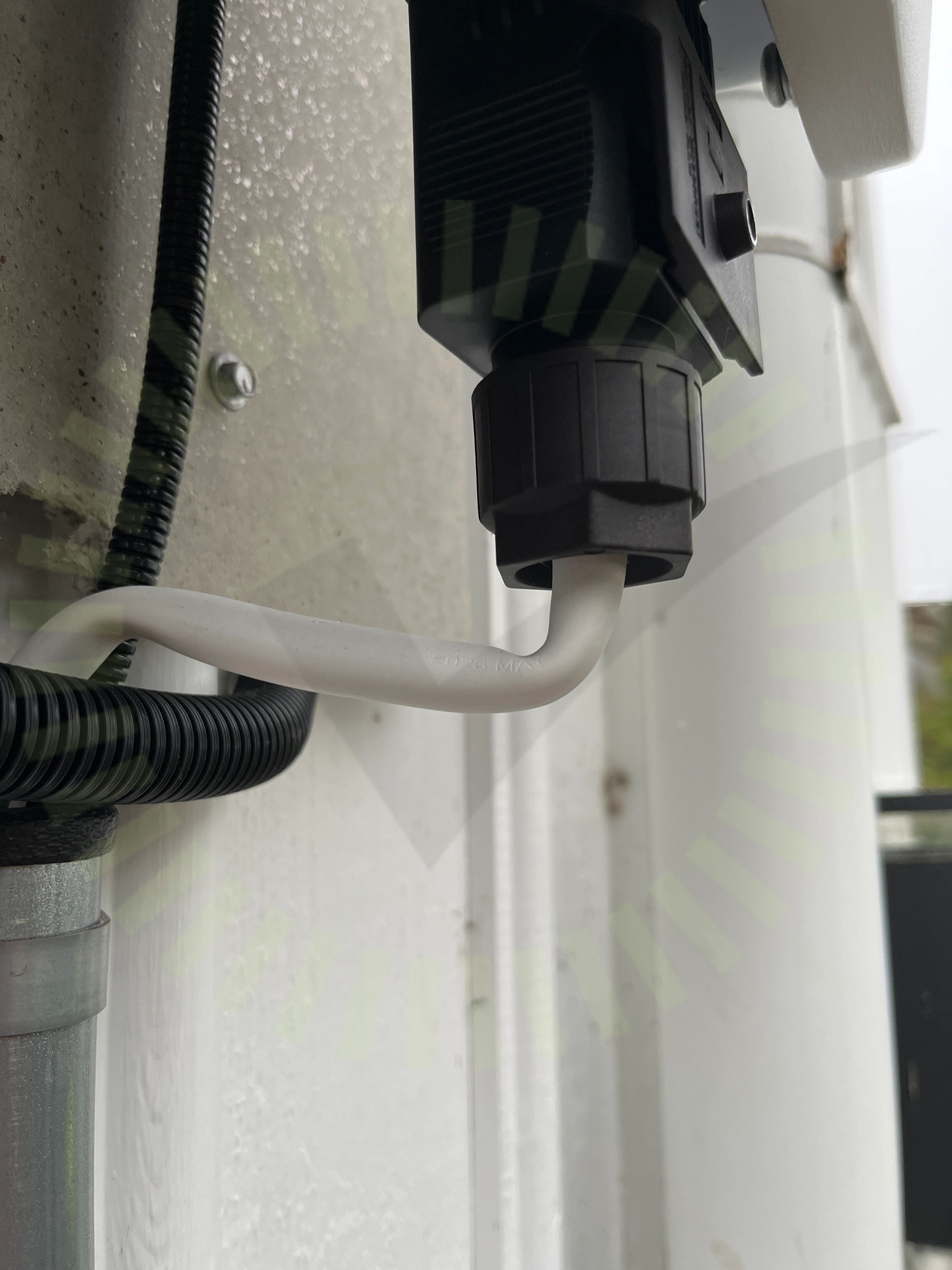

AC Böjradie

6.1 AC Böjradie

Inte godkänd

Kabelns böjradie är för skarp.

SS 436 40 00 (522.8.3)

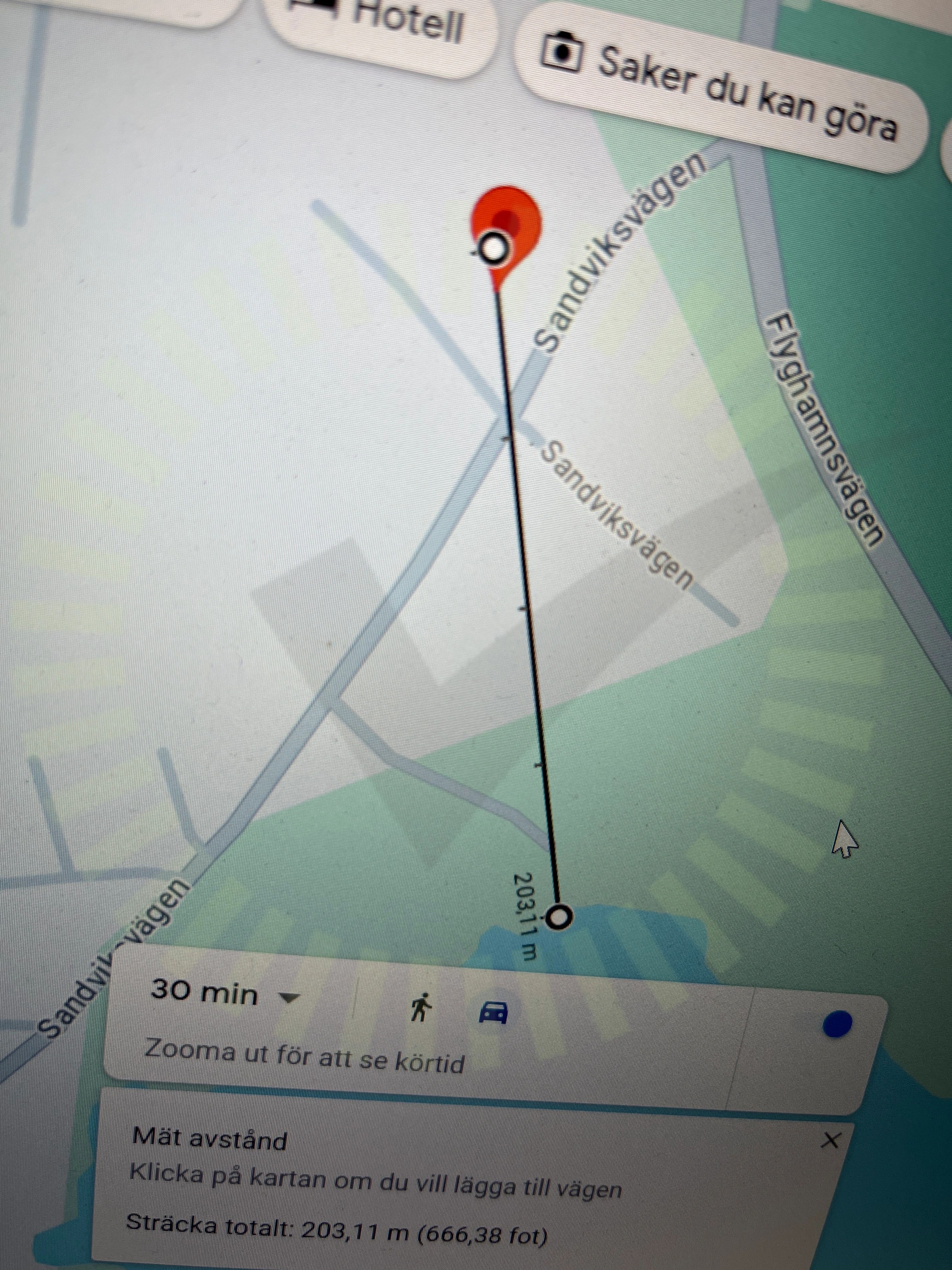

Avstånd till hav

6.2 Avstånd till hav

Inte godkänd

Växelriktaren är placerad för nära havet.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 8

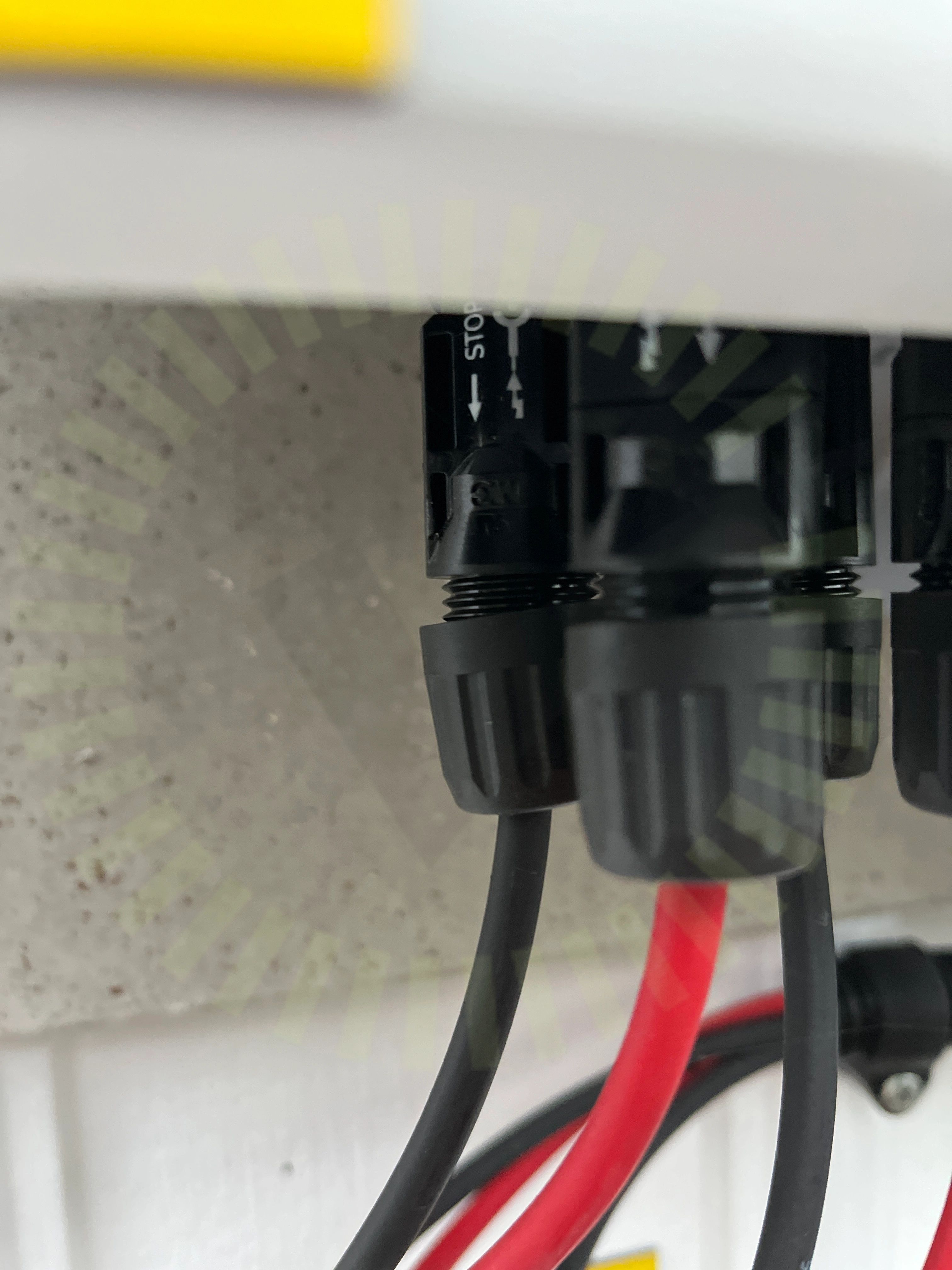

DC Kontakter anslutning

6.3 DC Kontakter anslutning

Inte godkänd

Förskruvningen är dragen snett.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

Godkända kontrollpunkter

32/35
AC anslutning växelriktareAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
