Besiktningsrapport

8.1

Installation genom

EcoKraft

Datum

27 februari 2023

Ort

Strandbaden, Skåne län

Kopplingslåda

Infästning

AC Genomföringar

+ 6

84% godkända16% ej godkända

Om installationen

PanelerSolarWatt: Vision AM 4.0

MontagesystemSchletter: Rapid Korsskenor

VäxelriktareSolis: S5-GR3P(3-20)K

TillbehörSäkerhetsbrytare AC

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Schletter: Rapid Korsskenor

Anmärkningar

5/16

1.1 Avstånd panna

Inte godkänd

Takkrok snett monterat vilket gör att ena delen av takkrok ligger dikt mot underliggande panna

Tillverkarens anvisningar

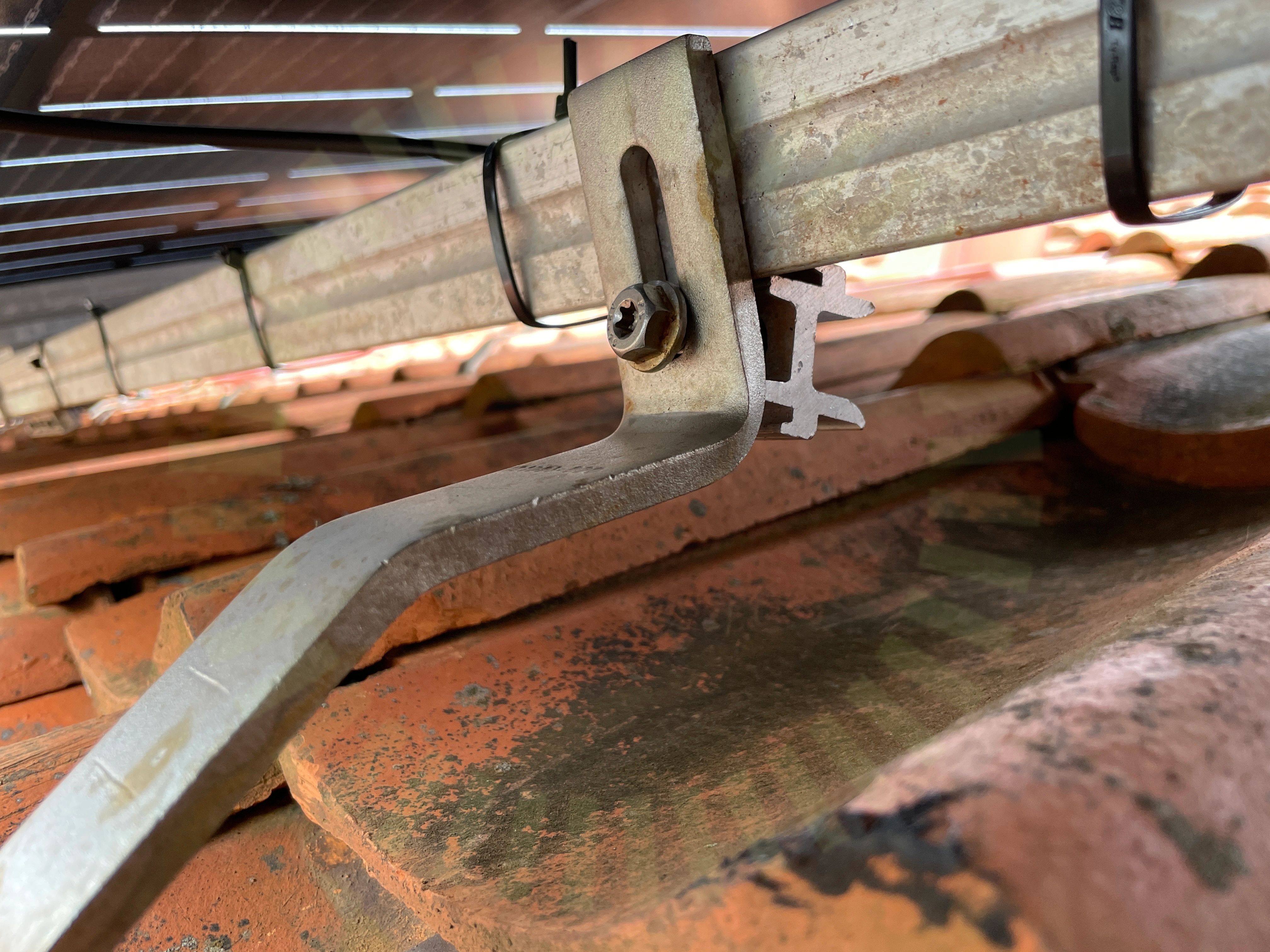

1.2 Infästning

Inte godkänd

Infästning av skena ej korrekt utfört

Tillverkarens anvisningar

1.3 Infästning CC mått

Inte godkänd

Uppmätt mått mellan takkrokar 1000 mm, snö-vindlast anger 800mm.

Tillverkarens anvisningar

1.4 Infästning Takstol

Inte godkänd

Ingen möjlighet att kontrollera var takstolar är.

Tillverkarens anvisningar

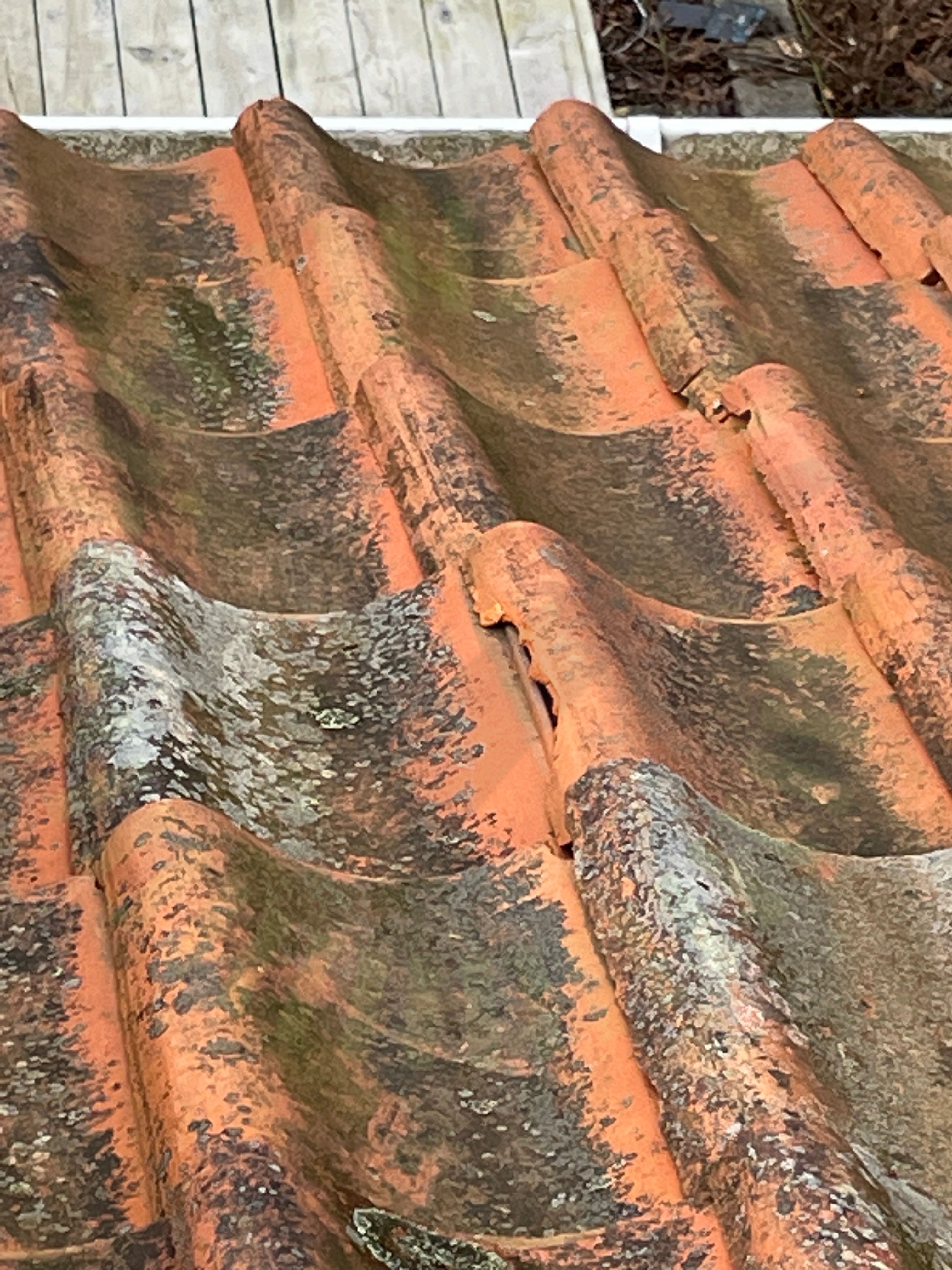

1.5 Skador

Rekommendation

Skador på takpannor

Godkända kontrollpunkter

11/16

Främmande materialKabeluppfästningKorsskenorMittklämmorShimsSkarp kantSkyddSlutfästeSnö- och VindlastberäkningVäderbeständigt materialÖverhäng

SolarWatt: Vision AM 4.0

Anmärkningar

2/14

2.1 Kopplingslåda

Inte godkänd

Kabel ut från panelens kopplingsdosa är utsatt för stress

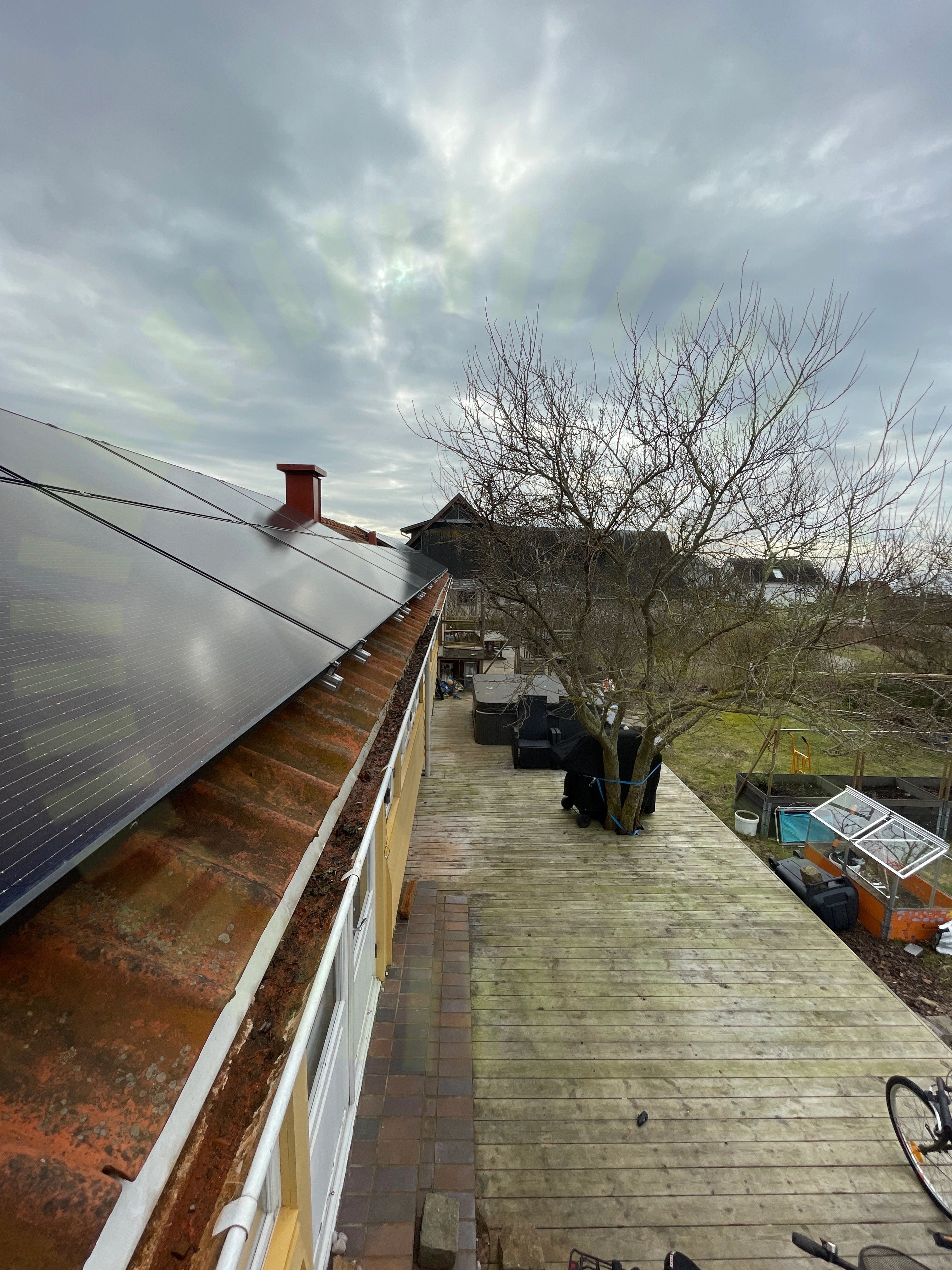

2.2 Skugga

Rekommendation

Träd nära tak och paneler

Godkända kontrollpunkter

12/14

DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKontakterPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSpänningar i ramStress på kontakterSträngförläggning

Solis: S5-GR3P(3-20)K

Anmärkningar

6/35

3.1 Avstånd

Inte godkänd

Växelriktare placerad för nära tak

Tillverkarens anvisningar

3.2 Avtal

Inte godkänd

Blev en annan växelriktare än vad som hade blivit överenskommet från början.

Avtal

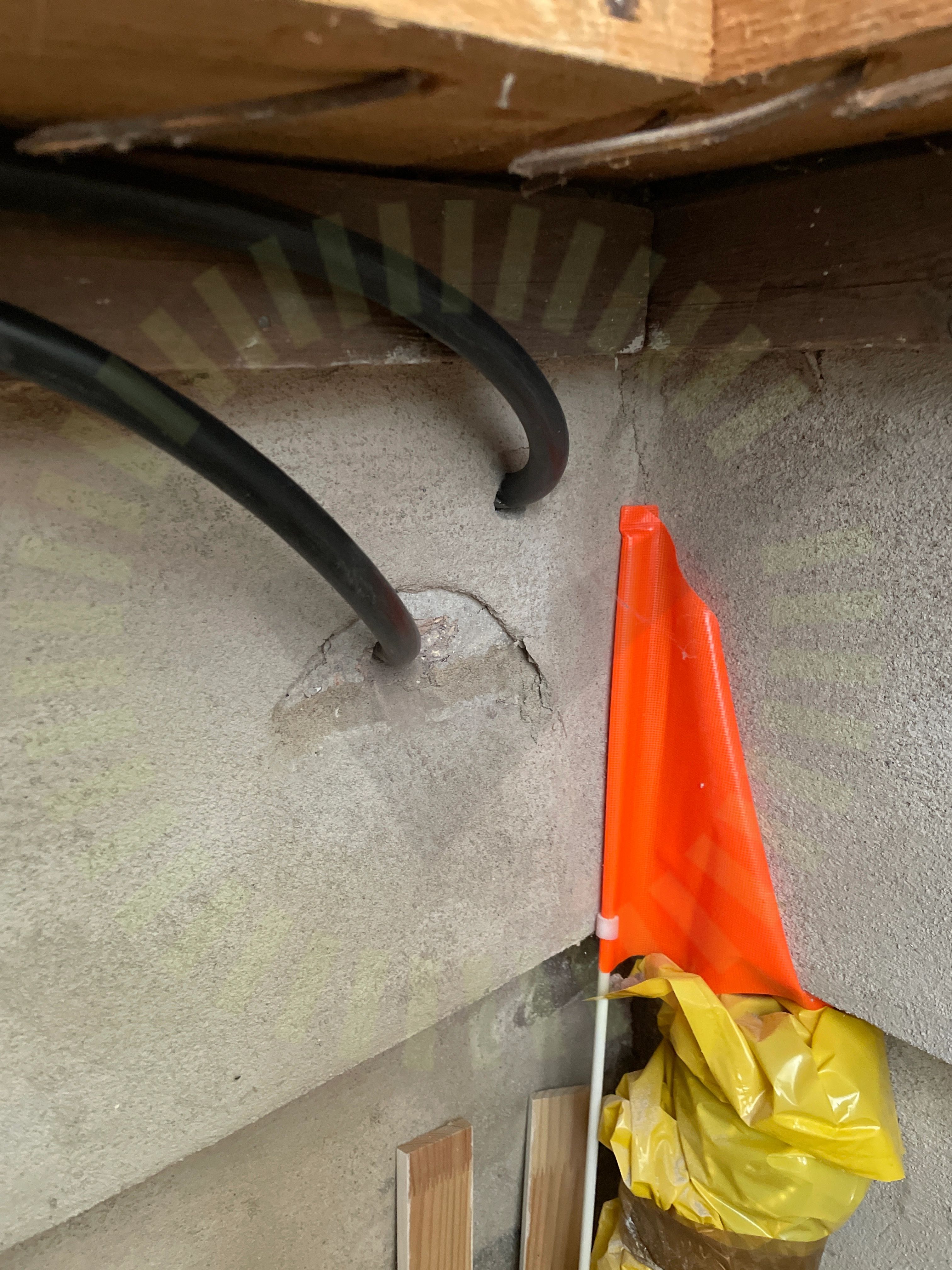

3.3 AC Genomföringar

Inte godkänd

Hål ej tätade

SS 436 40 00 (527.2.1)

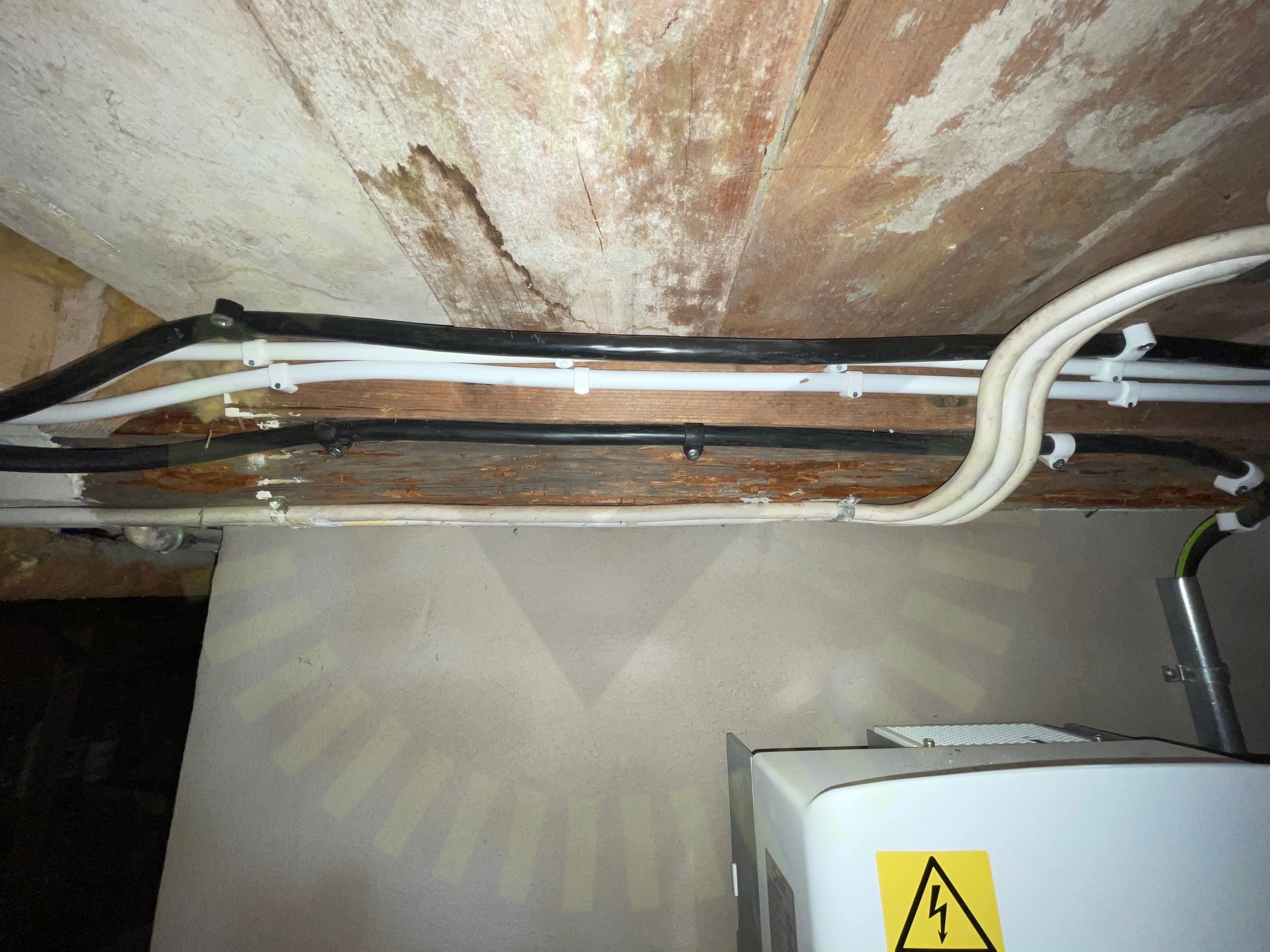

3.4 AC Kablage förläggning

Inte godkänd

Kabel ej uppfäst med tillräckligt stöd

SS 436 40 00 (522.8.4)

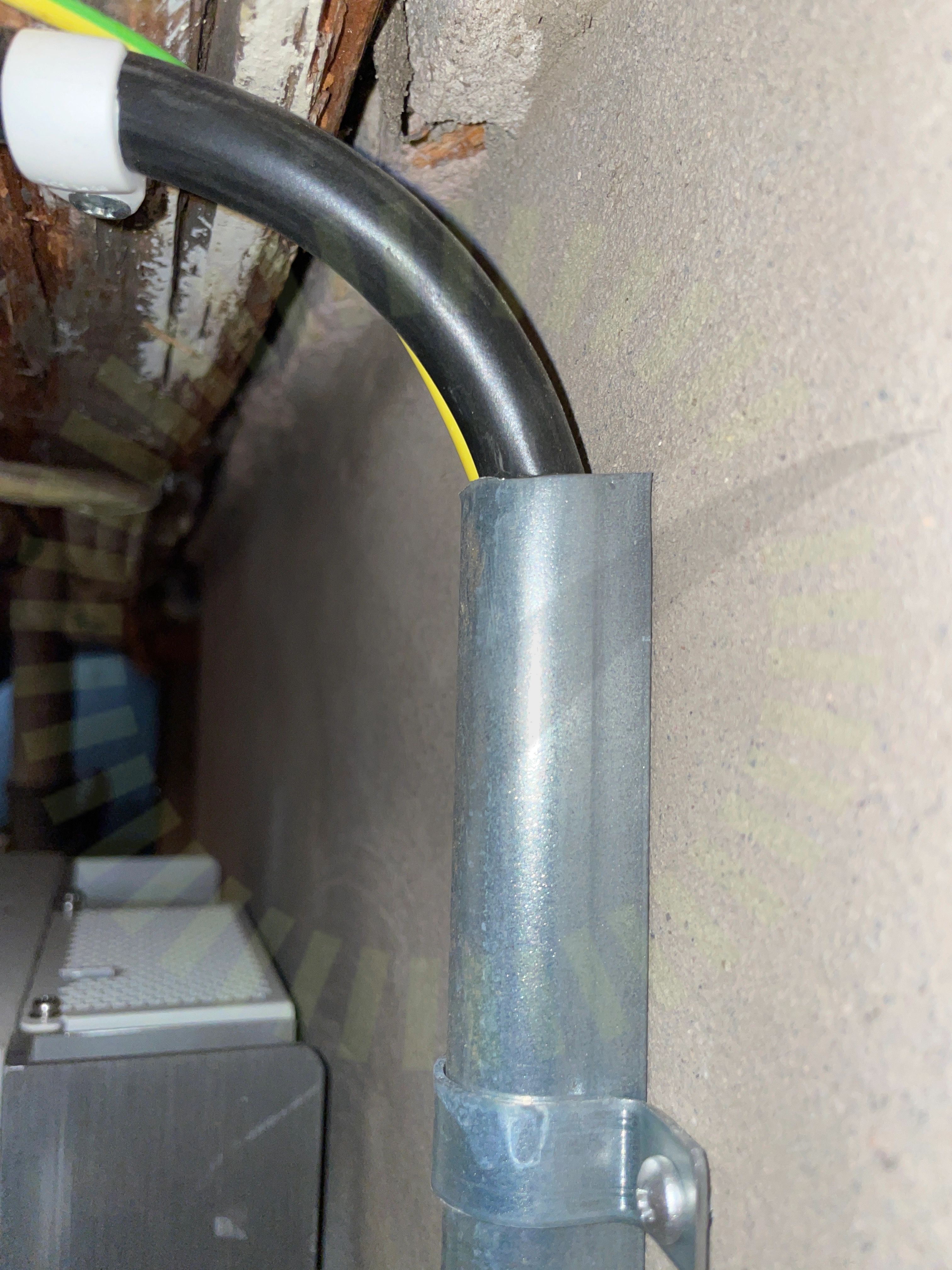

3.5 AC kablage skarp kant

Inte godkänd

Kabel ligger mot skarp kant vid utgång på kabelskydd

3.6 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

29/35

AC Anslutning VäxelriktareAC BöjradieAC kablage skadaDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter stressDirekt solljusFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningKabelKontakterLedare fastspändaMärkningPESkadorSträngschemaSäkringsdimensionTillförlitligt fästUtrymmeVarning för backspänningVarning för likspänningVentilationVinkel

Säkerhetsbrytare AC

Anmärkningar

1/1

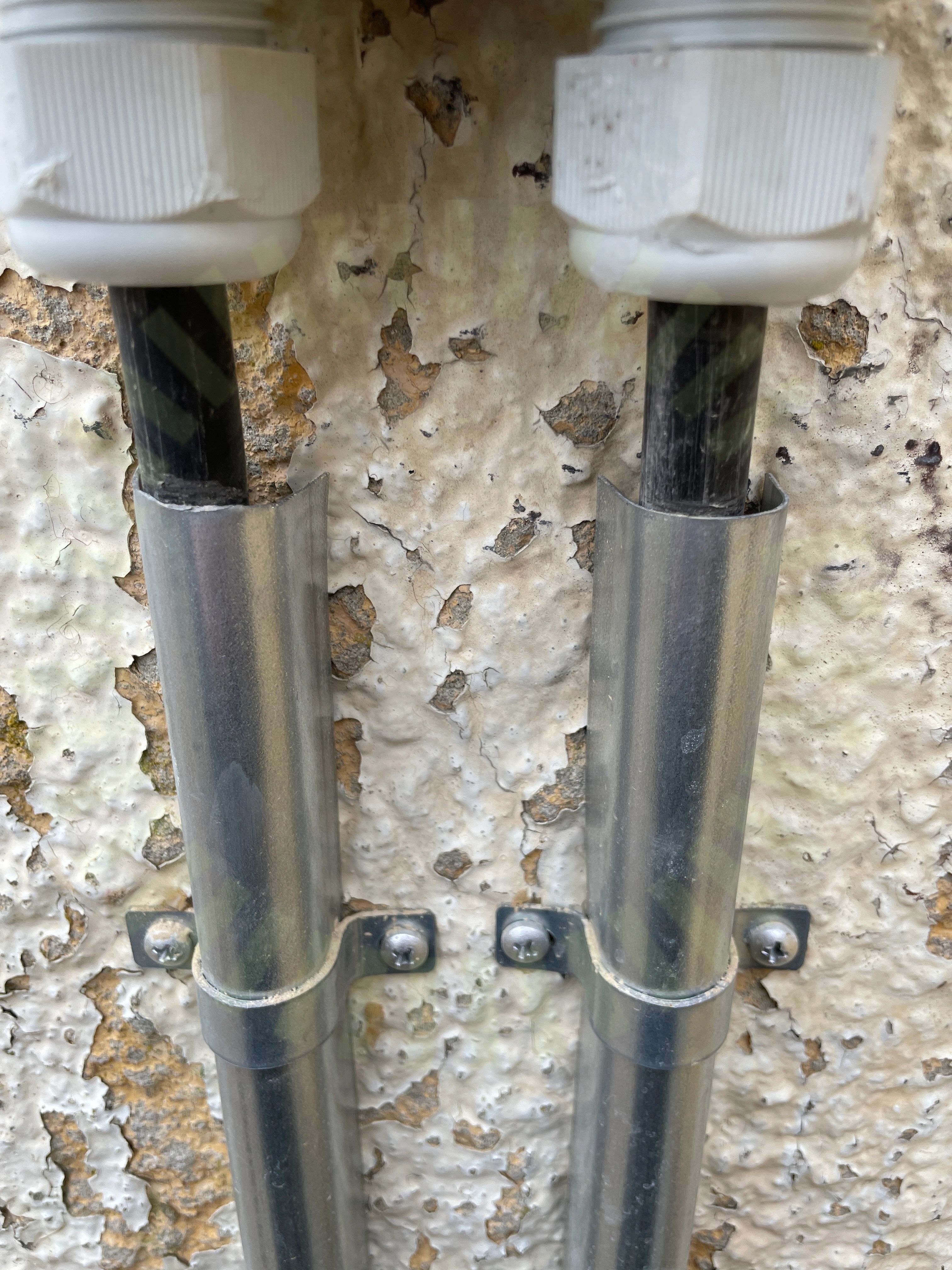

4.1 Skarp kant kabel AC brytare

Inte godkänd

Kabel mot skarp kant vid utgång från kabelskydd

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
