Besiktningsrapport

8.9

Installation genom

Clean Sun Sverige AB

Datum

17 juni 2025

Ort

Nyköping, Södermanlands län

AC kablage förläggning

Jordning av chassi

Växelriktarens IP klassning

+ 5

89% godkända11% ej godkända

Om installationen

PanelerJa Solar: JAM54D41/LB

MontagesystemMAFI: Plåttak Plegel

VäxelriktareGroWatt: MOD 3-10KTL3-XH

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Clean Sun Sverige AB som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3

AvtalMätprotokoll DC

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Ja Solar: JAM54D41/LB

Anmärkningar

1/15

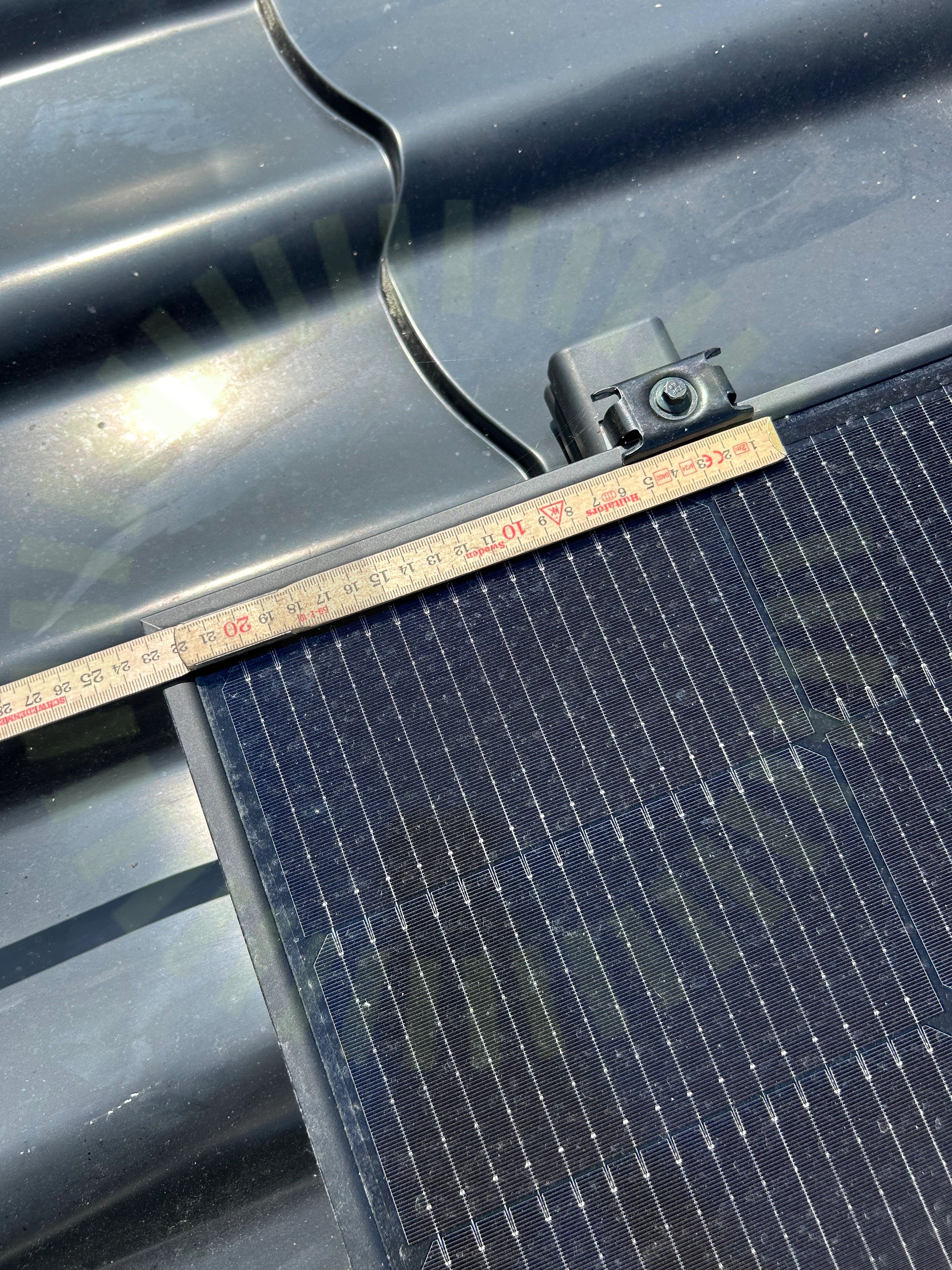

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Tillverkarens anvisningar

Godkända kontrollpunkter

13/15

Avstånd till havDräneringshålFöremål mot bakstyckeKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/15

Förbindelse av kontakter

Tak 1, MAFI: Plåttak Plegel

Godkända kontrollpunkter

16/18

CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramMittklämmorPlåtens tjocklekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas placeringSkenors termiska brytpunktSnö- och VindlastberäkningSäkerhetsavståndTätningVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

2/18

Kabeldragning mellan takytorKabeluppfästning

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Växelriktare

Anmärkningar

8/37

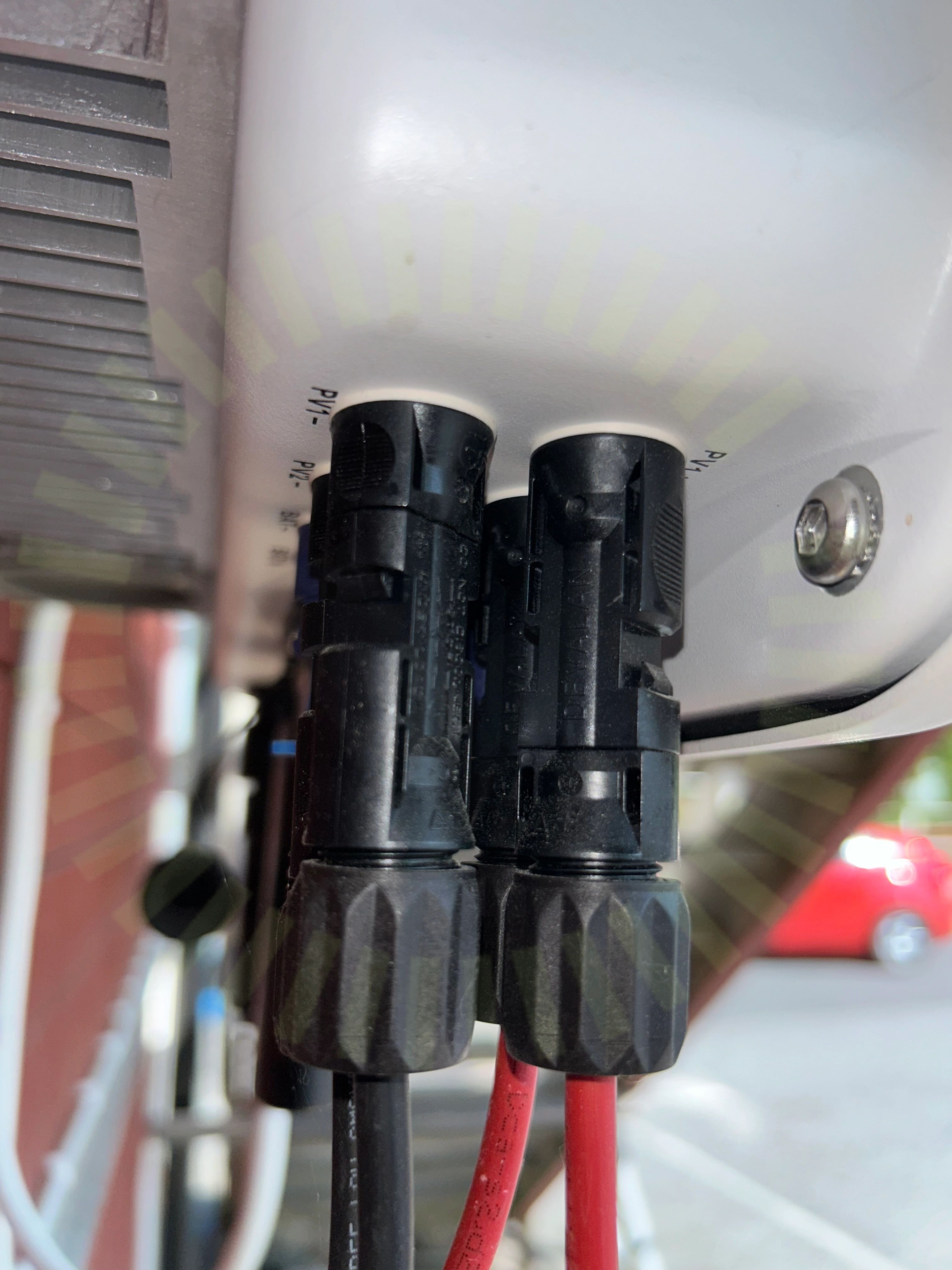

6.1 DC Kontakter

Inte godkänd

Kontakter i förbindelse med växelriktare är från olika tillverkare.

SS 436 40 00 (712.526)

6.2 AC kablage förläggning

Inte godkänd

Kablage ligger oskyddat mot mark.

6.3 Bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 11

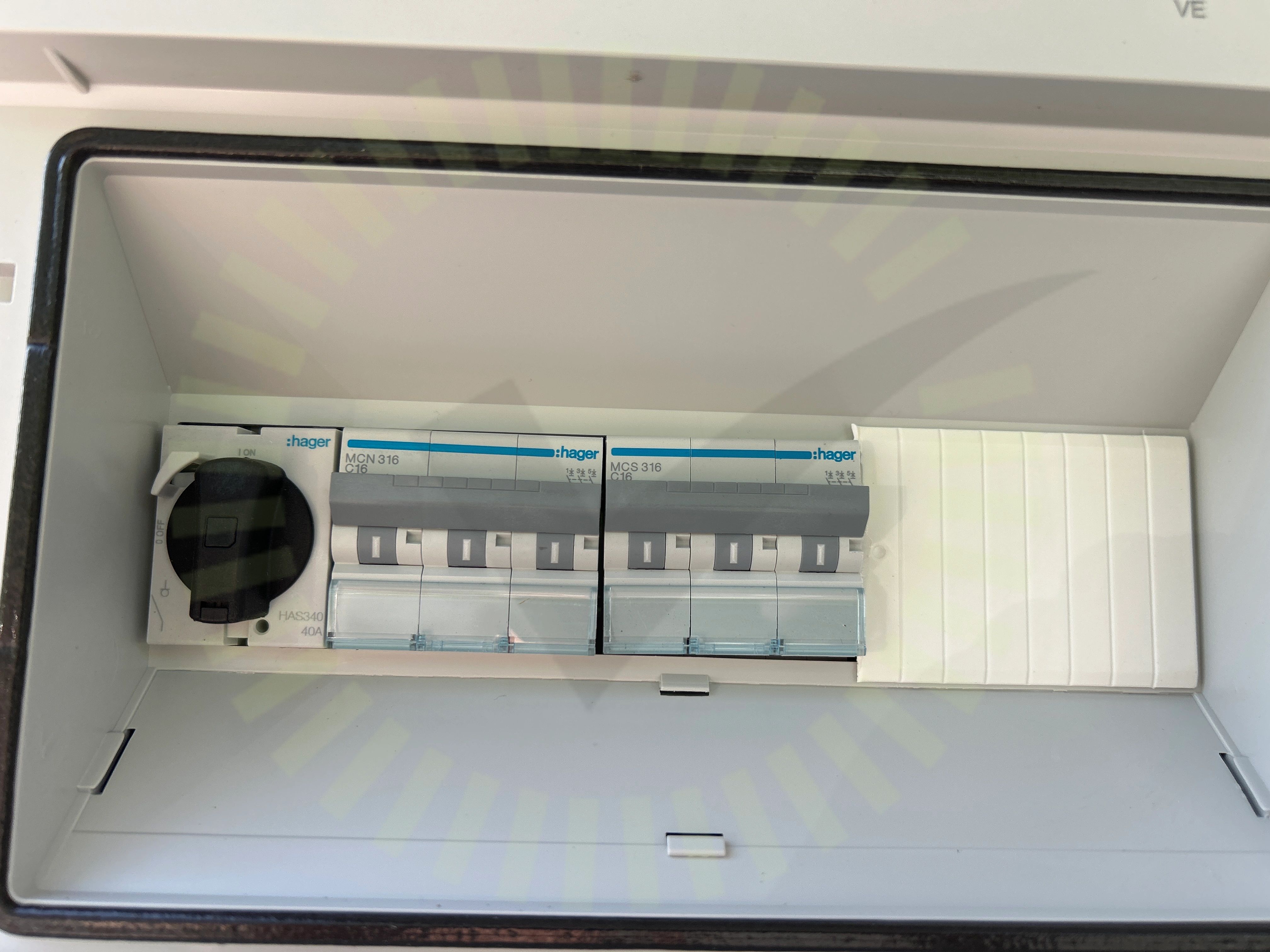

6.4 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)

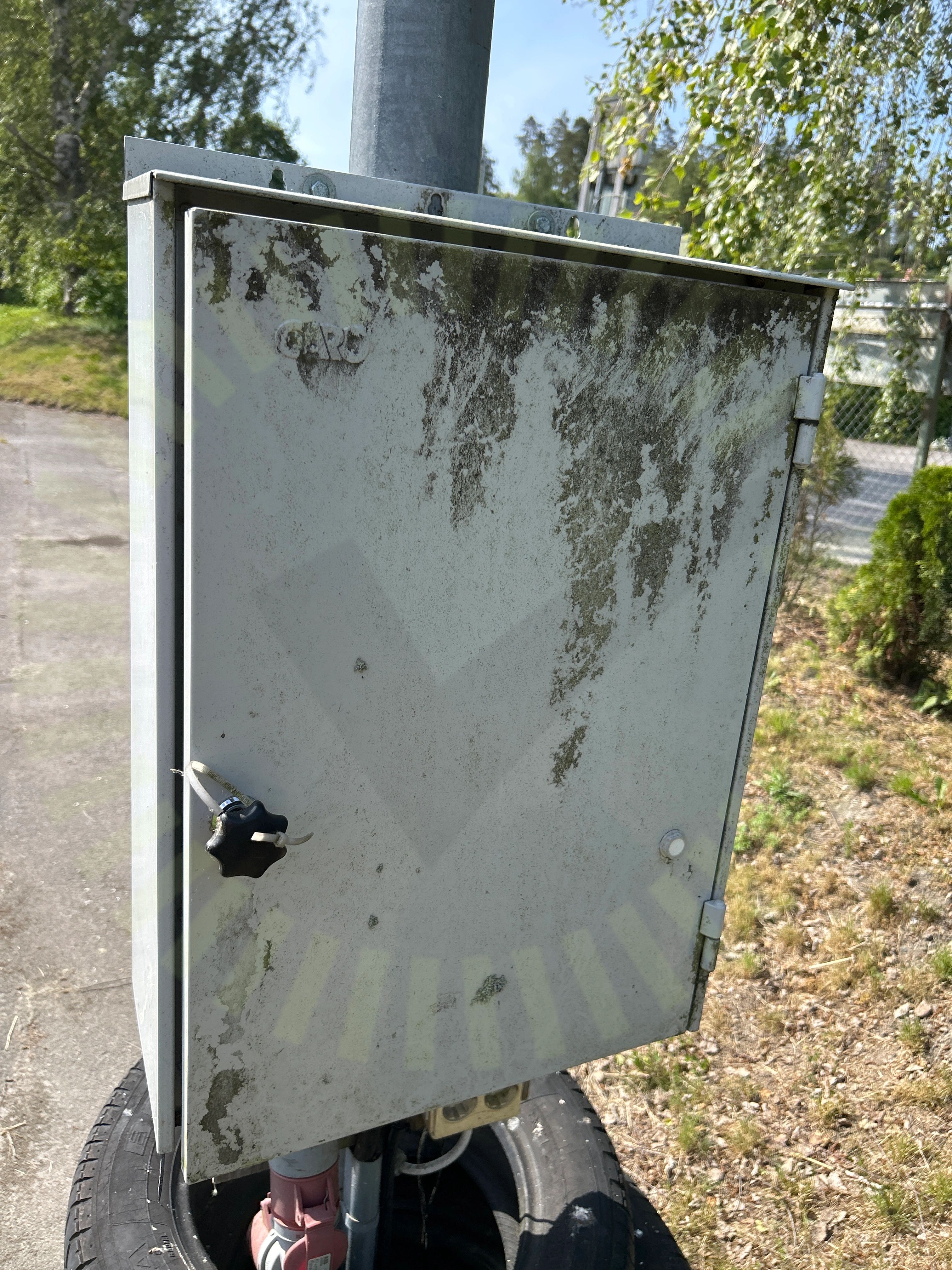

6.5 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

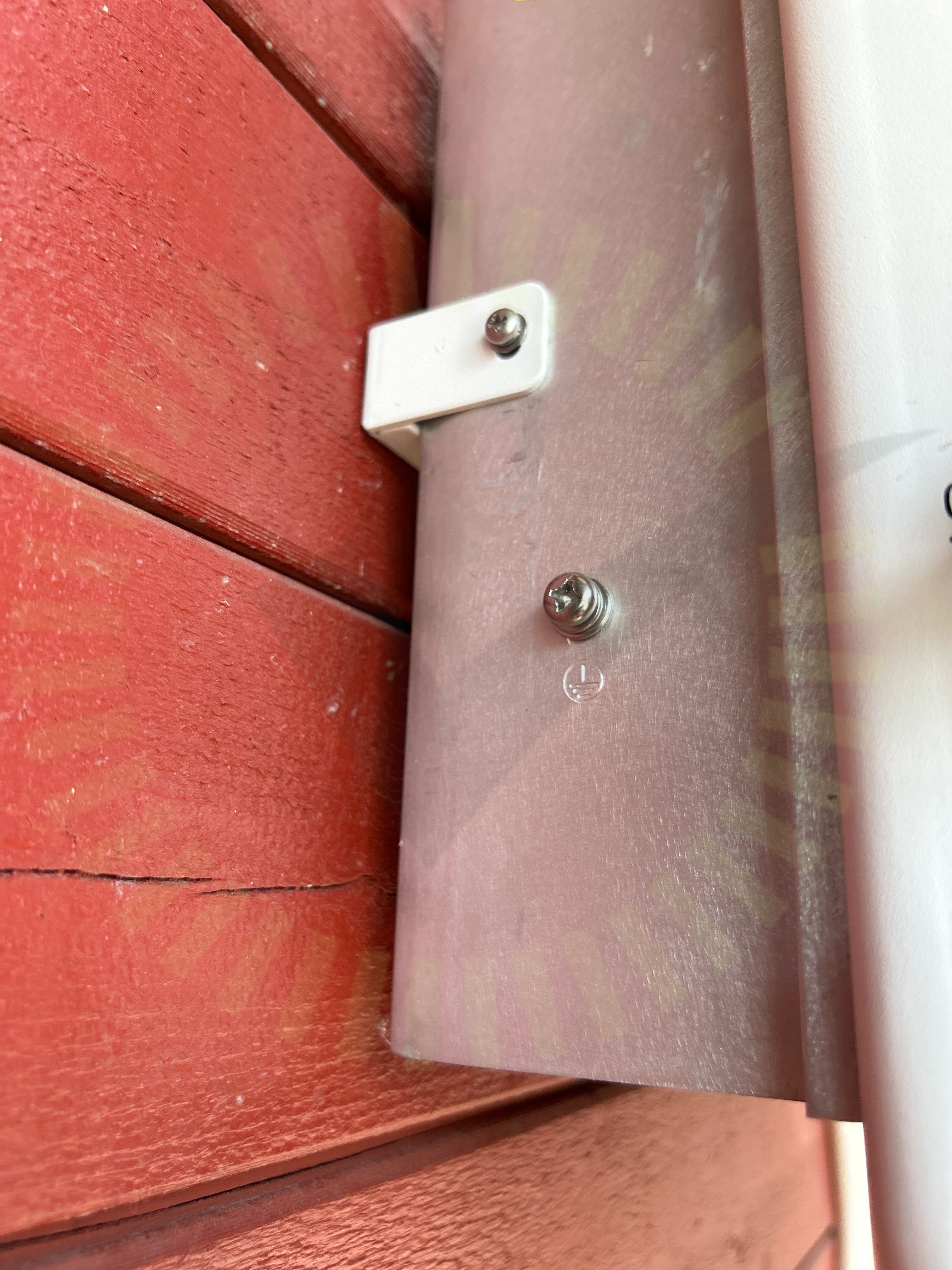

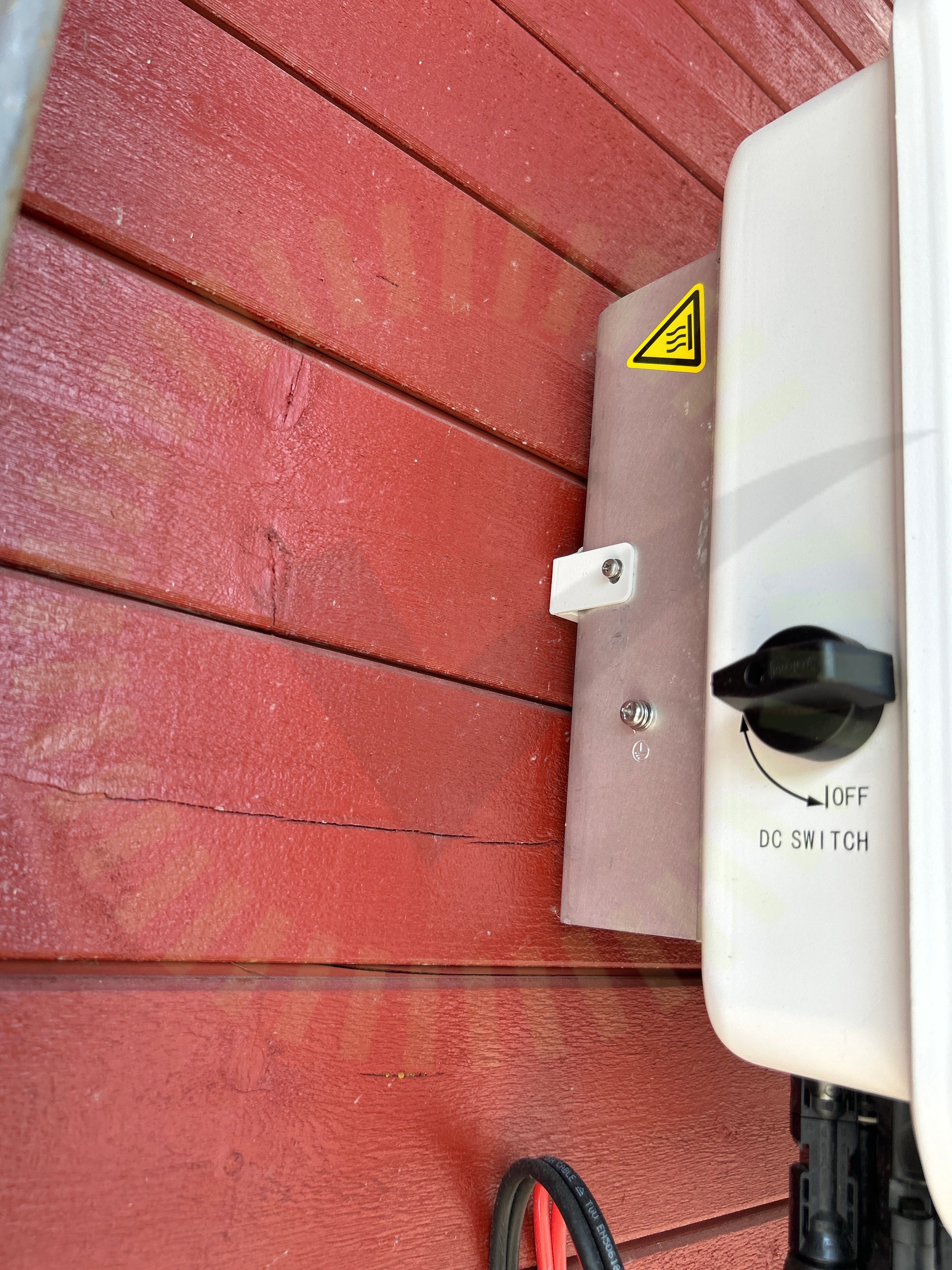

6.6 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 22

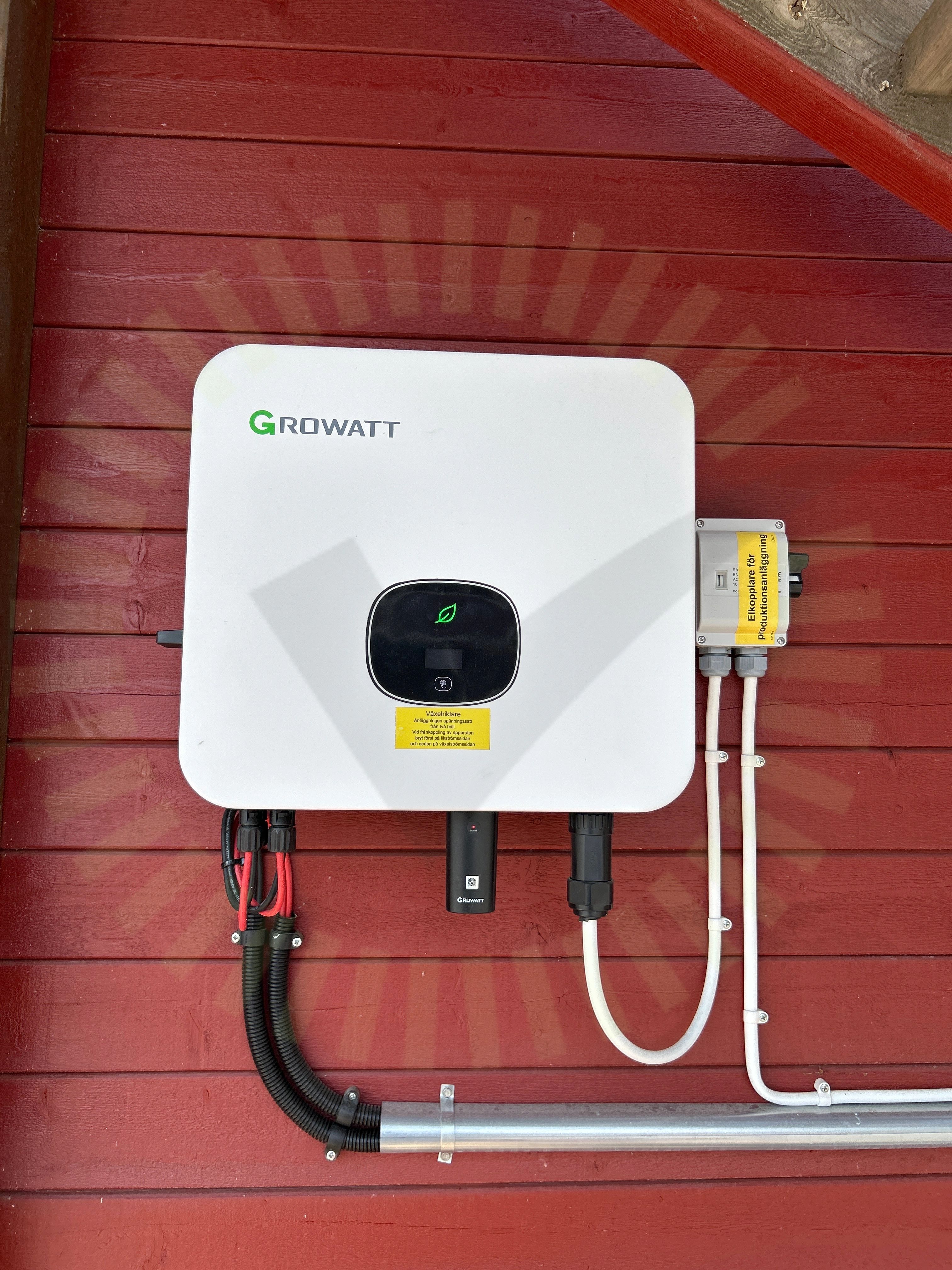

6.7 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

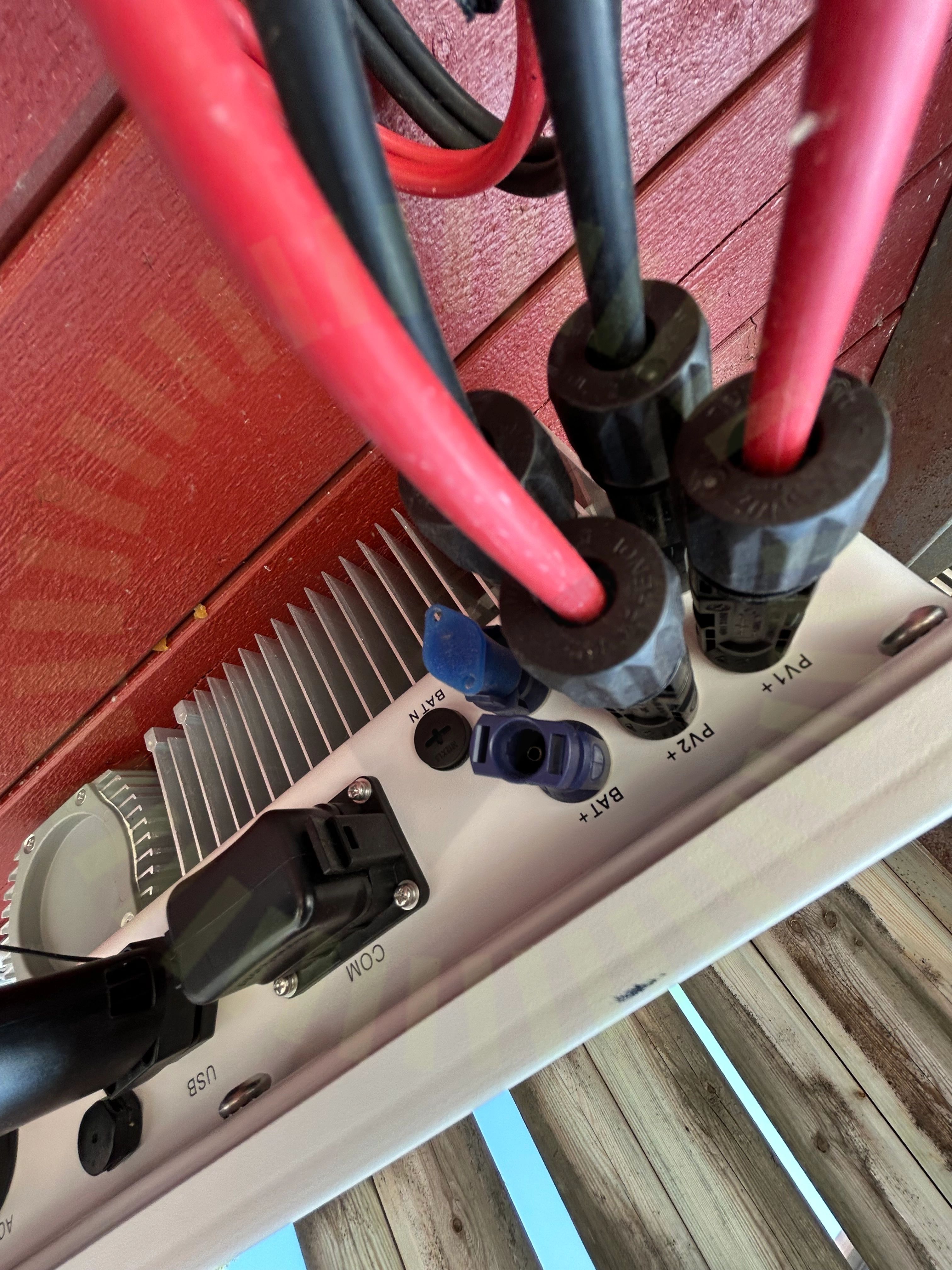

6.8 Växelriktarens IP klassning

Inte godkänd

Oanvänd ingång ej pluggad.

Godkända kontrollpunkter

28/37

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVarning för backspänningVäderskydd

Ej tillgängligt vid besiktning

1/37

Strängdesign
