1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.6
Installation genom
Sesol
Datum
6 februari 2024
Ort
Halmstad, Hallands län
87% godkända13% ej godkända
Om installationen
PanelerLongi: LR5-54HTB
MontagesystemWeland Stål: Läktfästen
VäxelriktareHuawei: SUN2000-12-25KTL-M5
TillbehörSäkerhetsbrytare AC
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Allmänt
Anmärkningar
2/2

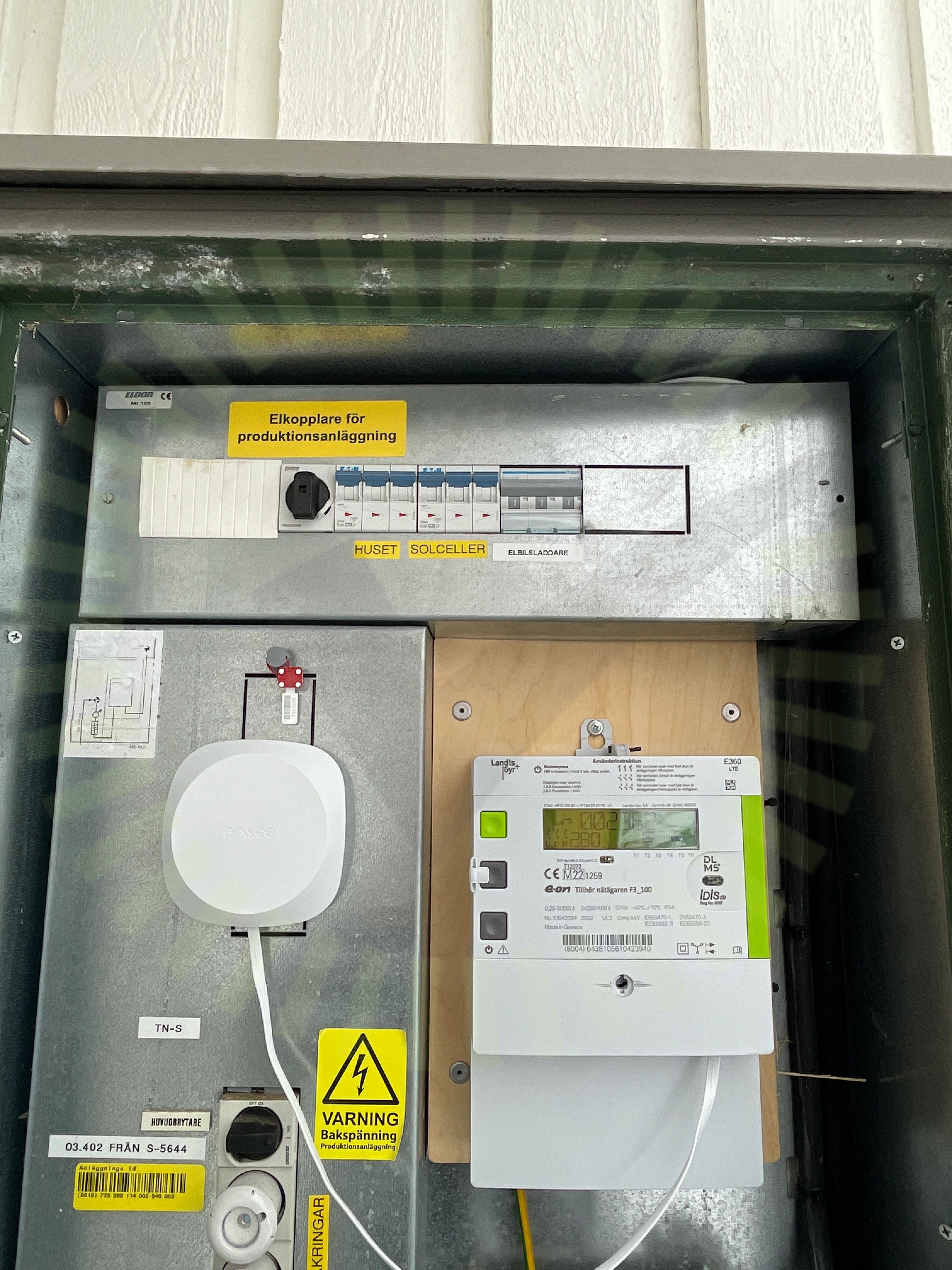

2.1 Fasadmätarskåp:Lock
Inte godkändLock ej fastsäkrat ordentligt. Sitter enbart med en skruv.

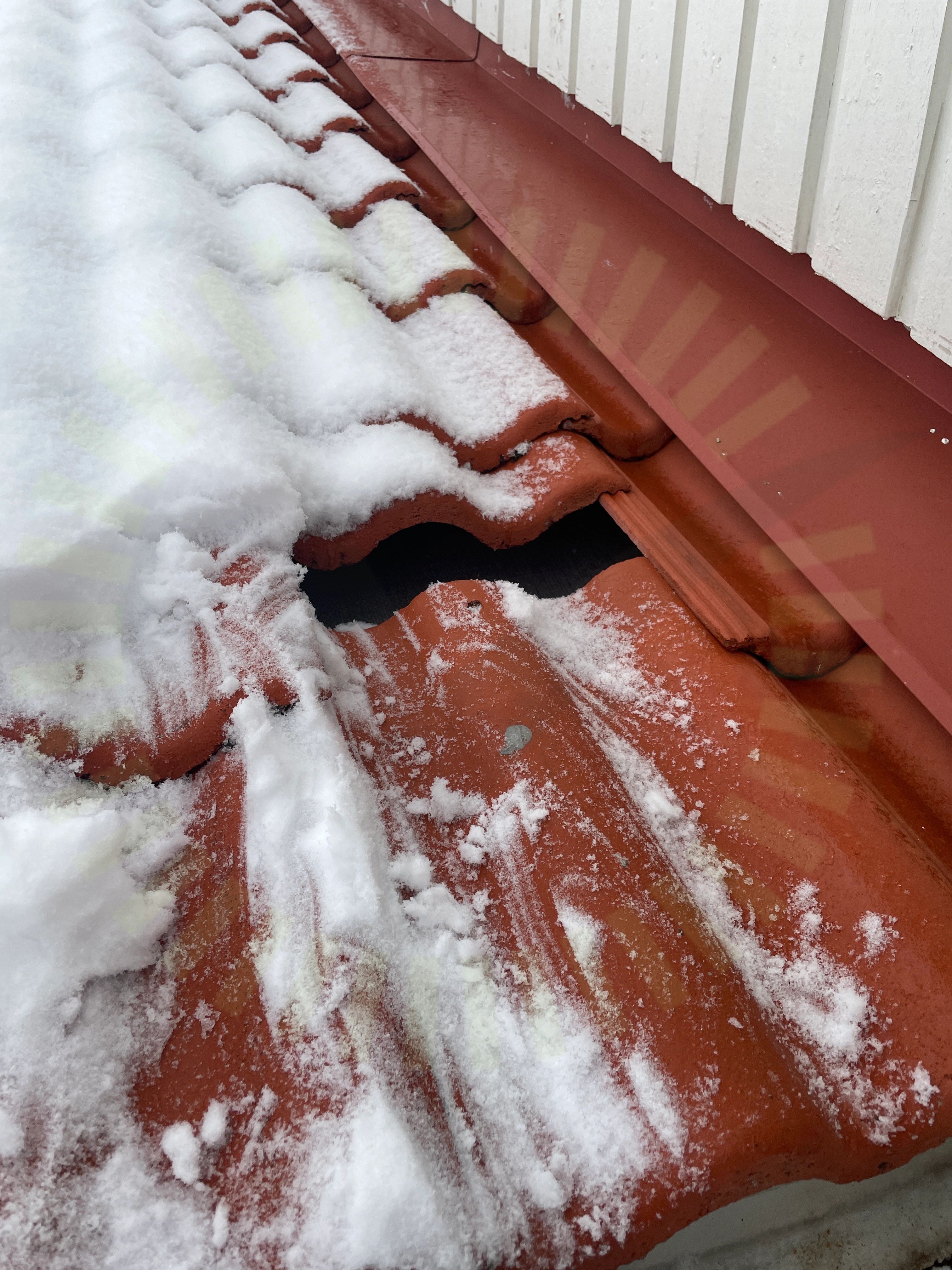

2.2 Återställning av takpannor
Inte godkändLeverantör har inte återställt takpannor efter installation.
Huawei: SUN2000-12-25KTL-M5
Anmärkningar
2/43

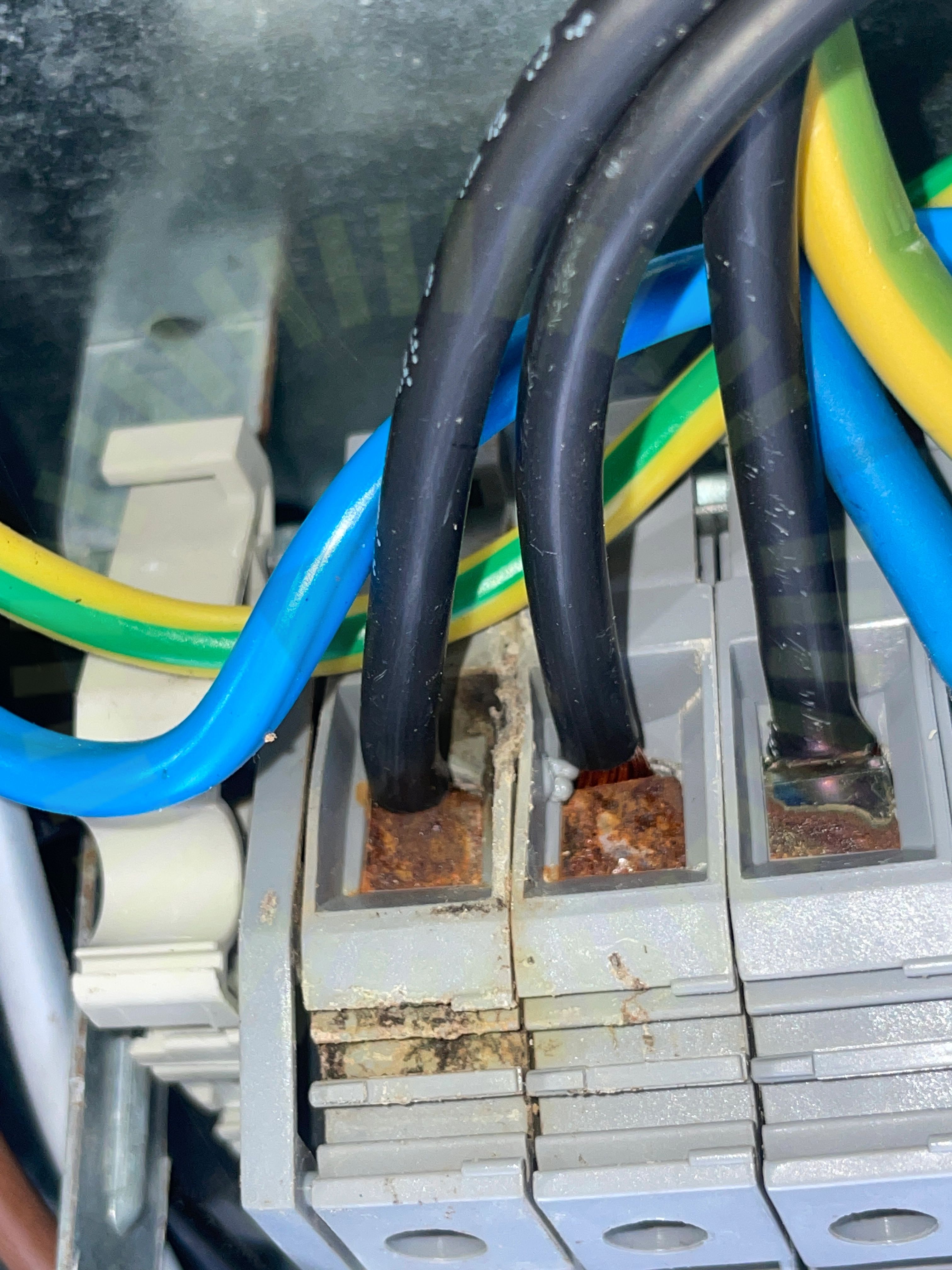

3.1 Anslutning av ledare
Inte godkändMantel på kabel ligger klämd i plint.
SS 436 40 00 (134.1.4)

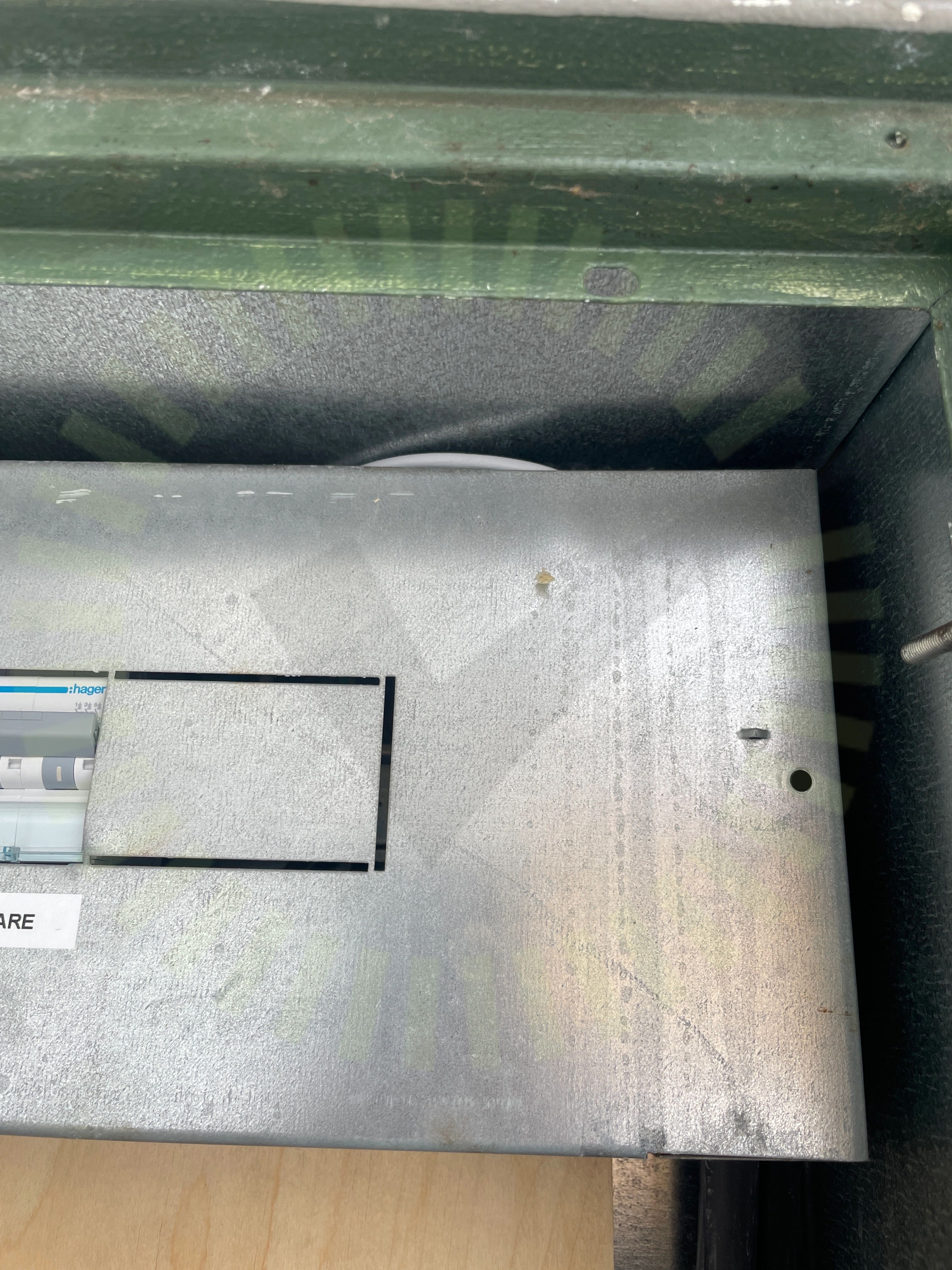

3.2 Enkelisolerade ledare
Inte godkändEnkelisolerade ledare ligger öppet utanför kapsling.
SS 436 40 00 (412.2.2.1)
Godkända kontrollpunkter
41/43AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning
Longi: LR5-54HTB
Anmärkningar
2/17

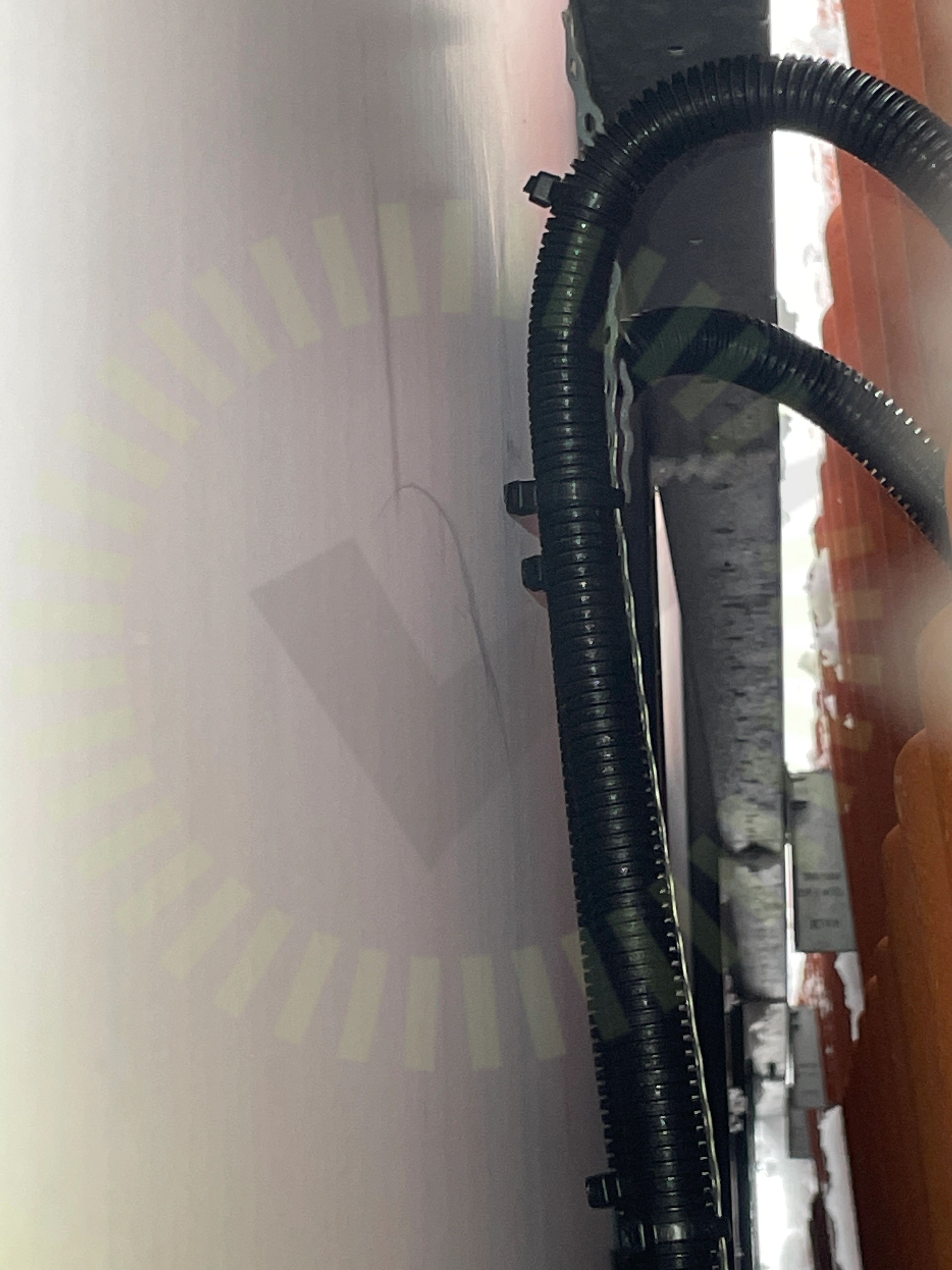

4.1 Föremål mot bakstycke
Inte godkändFöremål skaver mot panelens undersida.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
4.2 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
10/17Avstånd till takDräneringshålFörläggning DC kontakterKlämmornas placeringMellanrumPanelkablagets böjradieSkador på panelSkuggaSpänningar i ramÖverlappning
Ej tillgängligt vid besiktning
5/17Förbindelse av kontakterKontaktdonPunktbelastningStress på kontakterSträngförläggning
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Weland Stål: Läktfästen
Anmärkningar
1/1

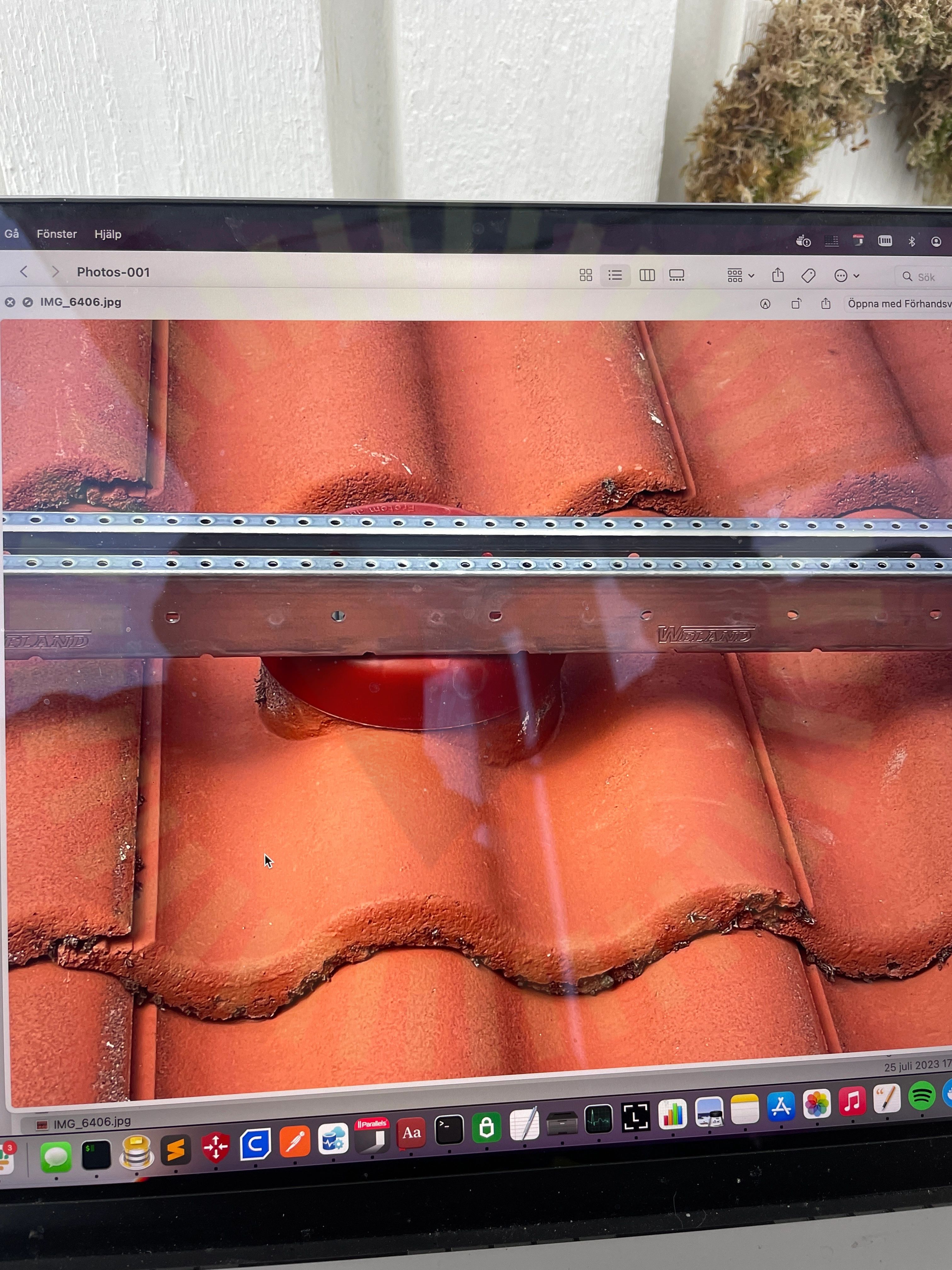

6.1 Skena mot ventilationshuv
Inte godkändSkena ligger mot ventilationshuv, detta skapar tyck mot ventilationshuv samt underliggande takpanna.
Weland Stål: Läktfästen
Anmärkningar
5/22

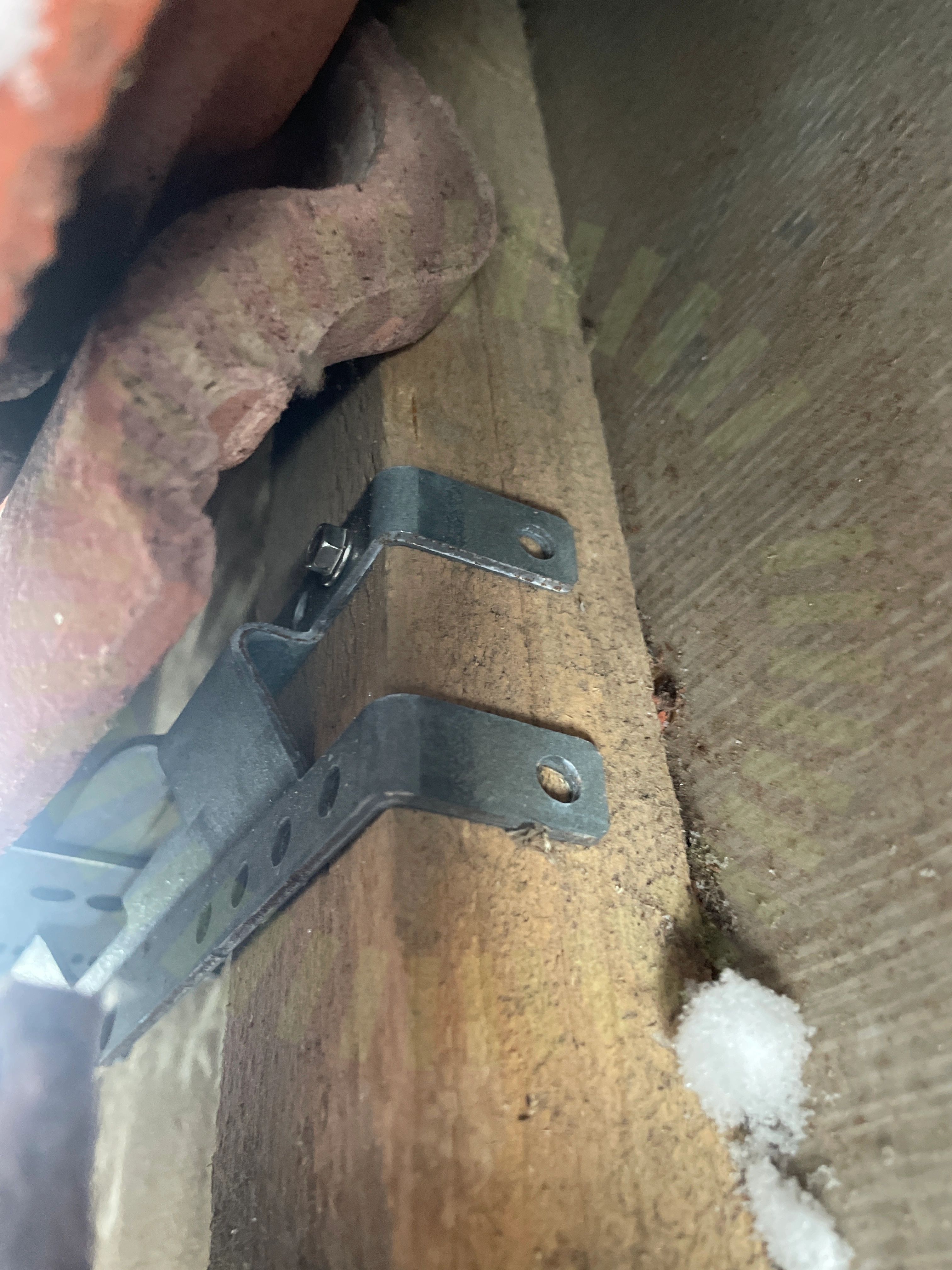

7.1 Läktinfästning
Inte godkändInfästning är inte korrekt utförd. Skruvar saknas.
MA5104. Sid 1 (1) | Version 4 - 221101

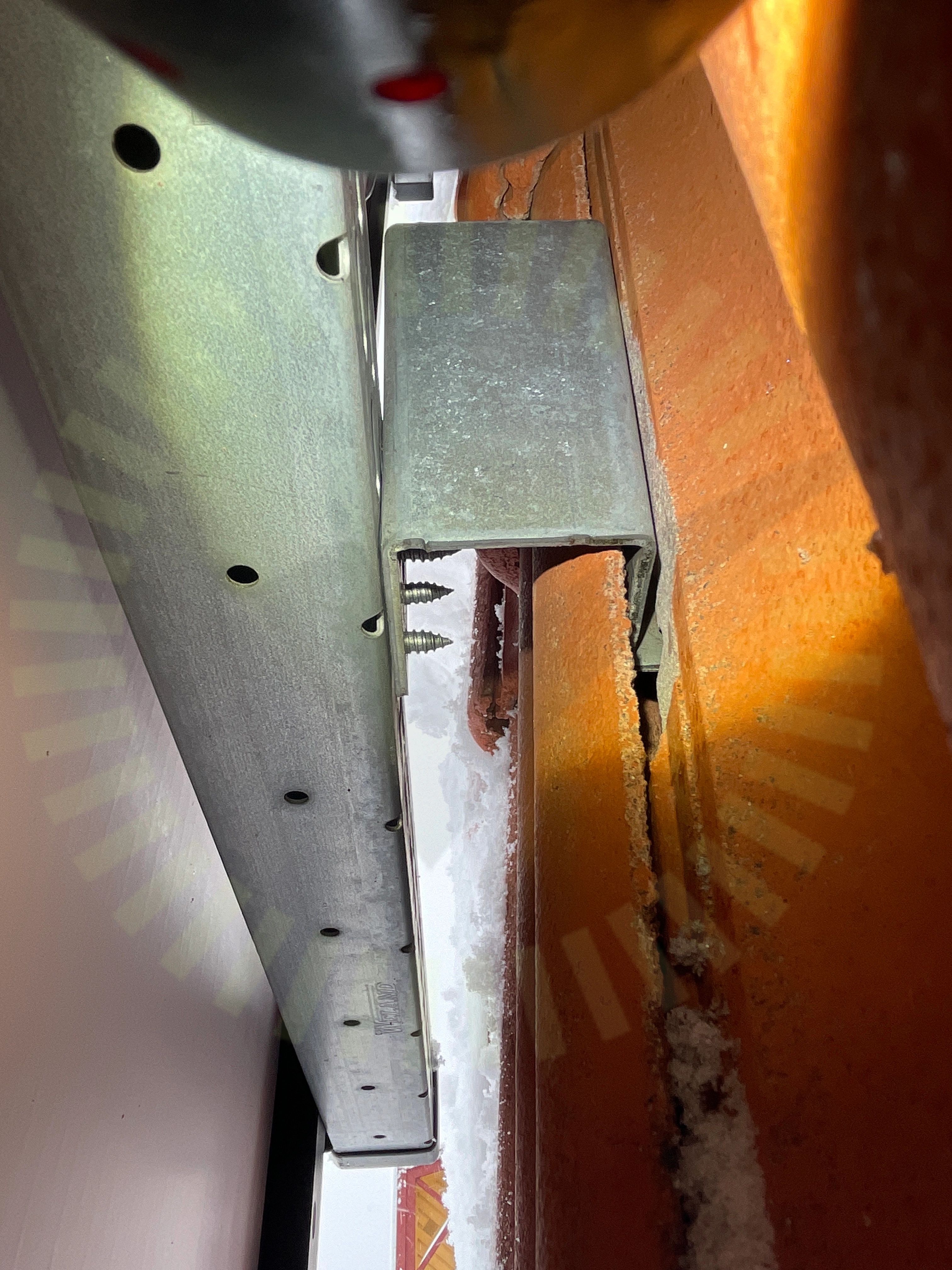

7.2 Skador
Inte godkändLeverantör har gjort för stora utfasningar vid takkrokarna.

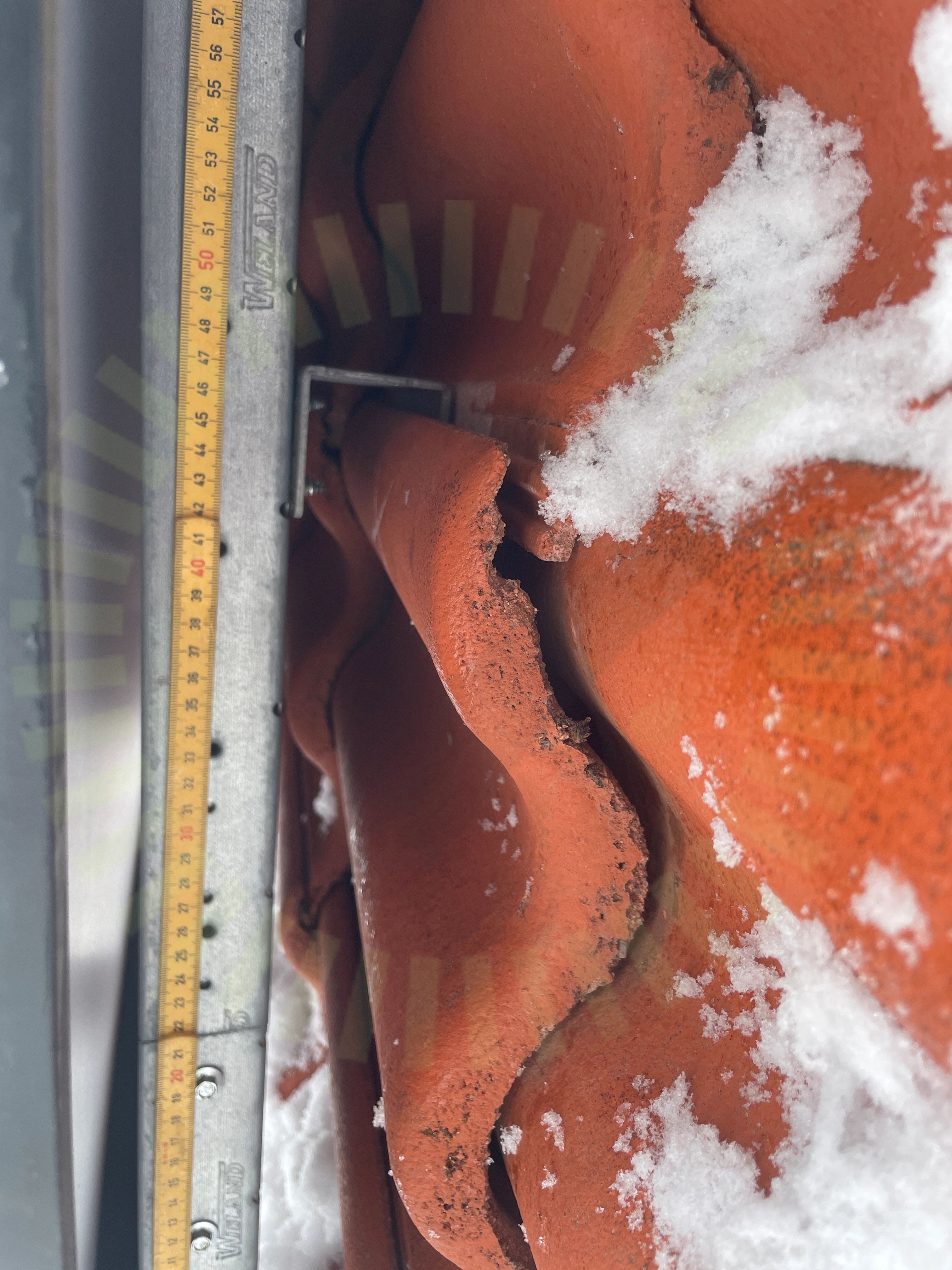

7.3 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt. Uppmätt 420mm.
Tillverkarens anvisningar

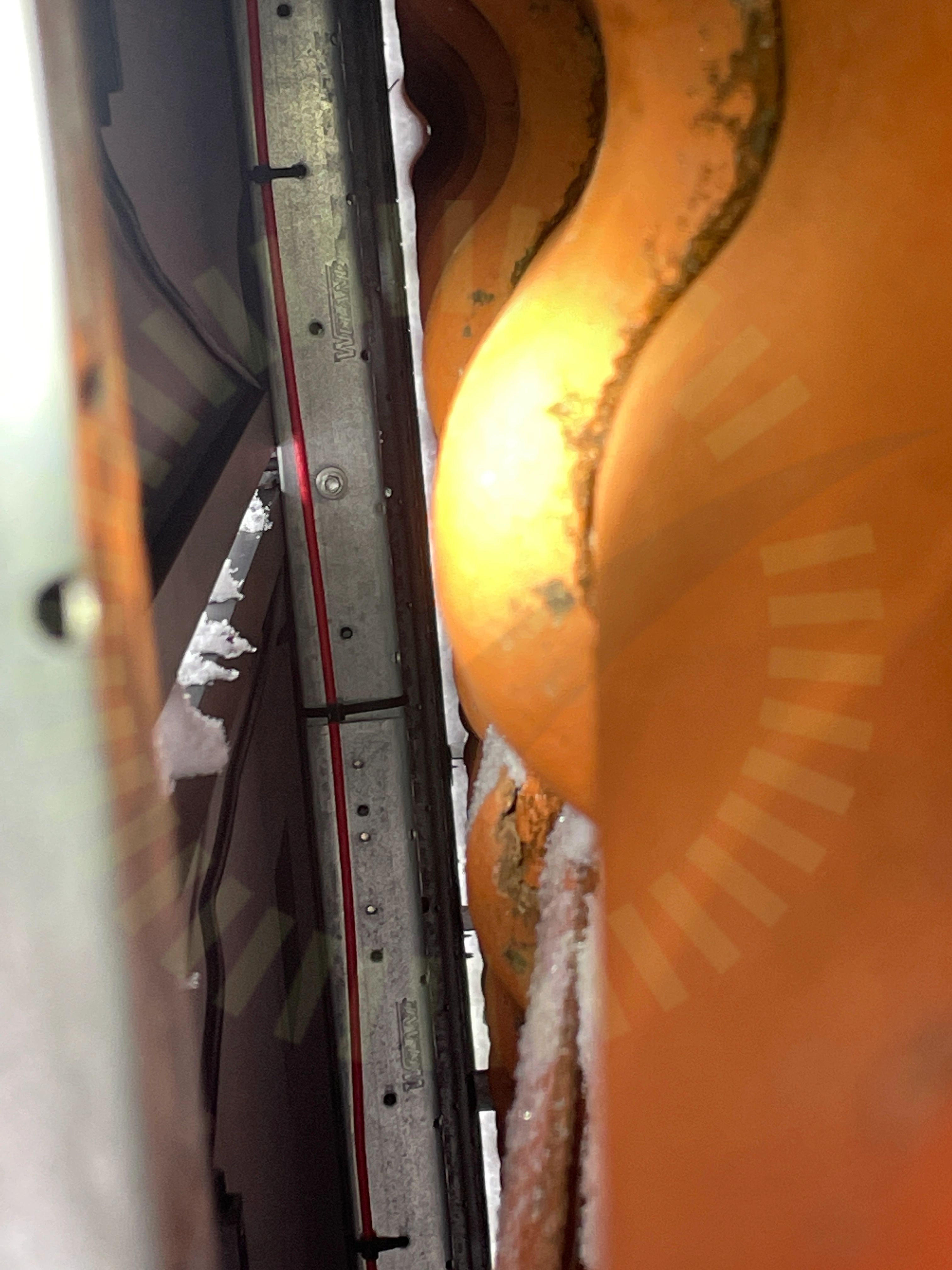

7.4 Skenskarvar
Inte godkändSkruvar saknas för skenskarv.
MA5104. Sid 1 (1) | Version 4 - 221101

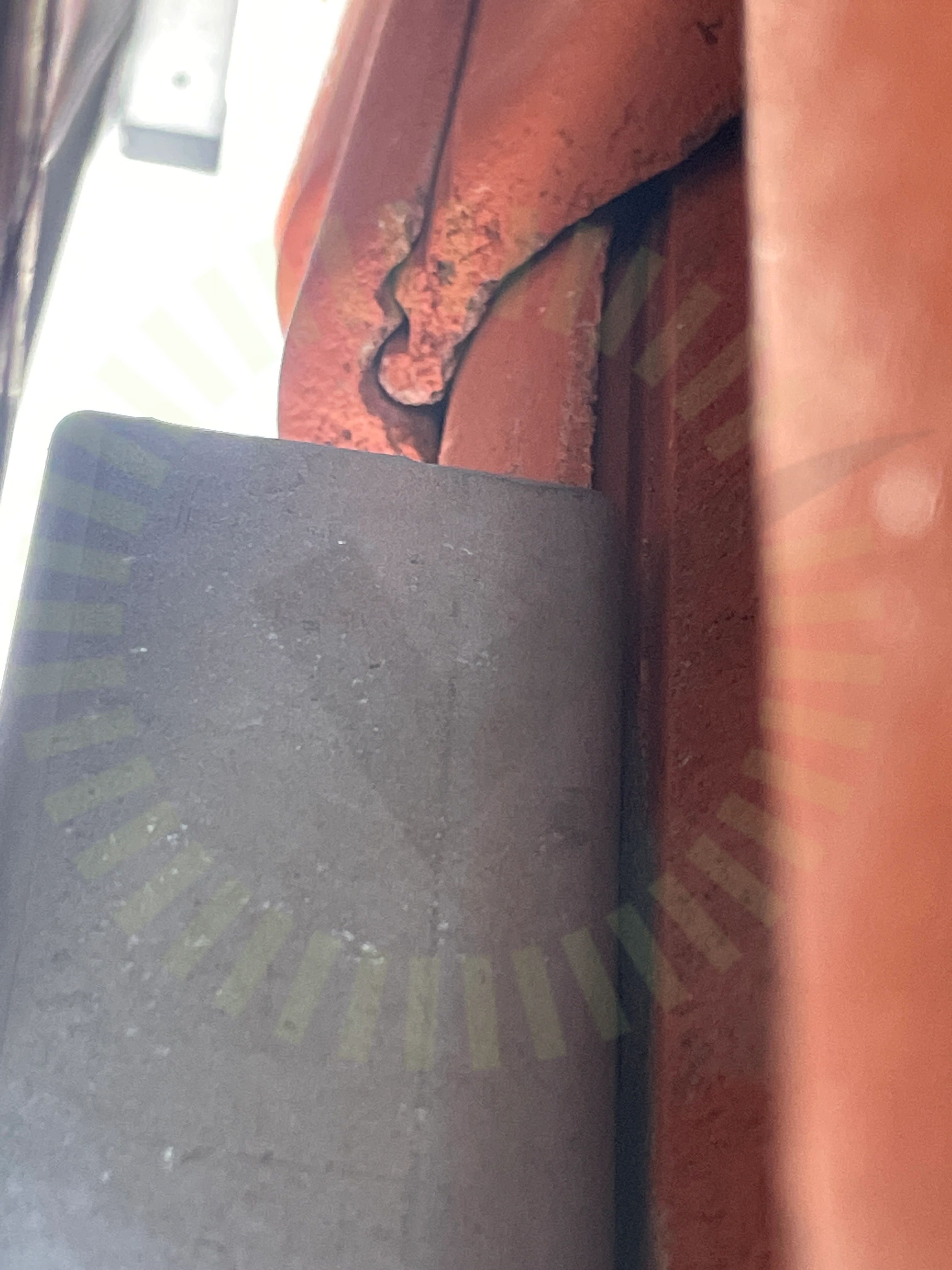

7.5 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna.
MA5104. Sid 1 (1) | Version 4 - 221101
Godkända kontrollpunkter
16/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningPlaceringSkenornas infästningSkenors avstånd till varandraSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena
Ej tillgängligt vid besiktning
1/22Mittklämmor
