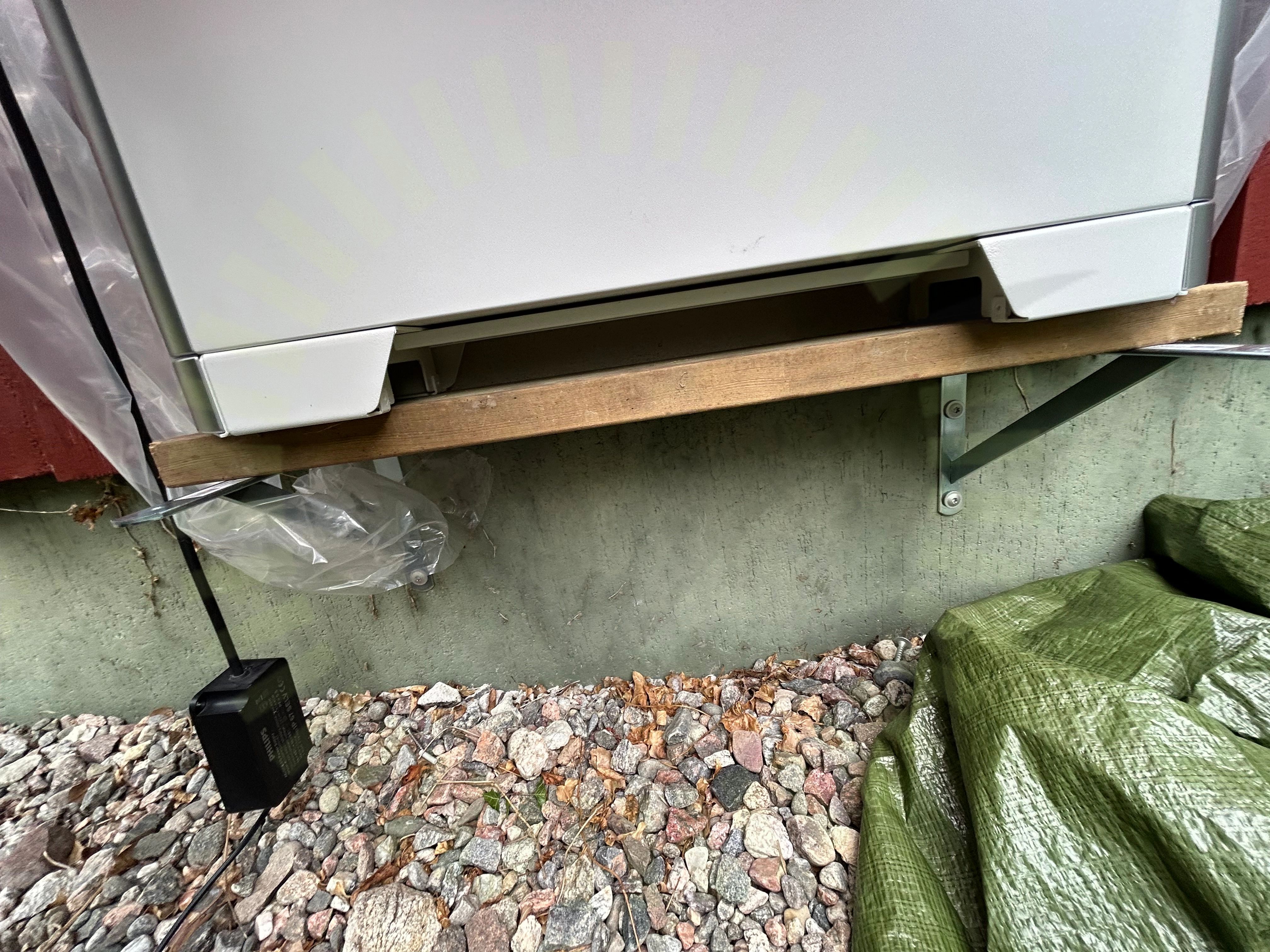

2.1 Placering av batteri
Inte godkändBatteriet är inte placerat på ett brandskyddande material.
Power Saver Battery User Manual Issue 01 Date 2023-11-31, Sida 70
Besiktningsrapport
9.4
Installation genom
Svea Solar
Datum
3 juli 2024
Ort
Strängnäs, Södermanlands län
95% godkända5% ej godkända
Om installationen
PanelerTenka Solar: TKAxxxM-BC-108
MontagesystemESDEC Lutande Panntak
VäxelriktareSVEA SOLAR: Power Shifter 6-10kW
BatteriSVEA SOLAR: Power Saver 5-15kW
TillbehörUndercentral
TillbehörCHINT: DTSU666
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Anmärkningar
1/13Godkända kontrollpunkter
12/13Avstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablage
Smartmätare
Godkända kontrollpunkter
5/5Anslutning av CT klämmorMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Tak 1, ESDEC Lutande Panntak
Anmärkningar
2/264.1 Snö- och Vindlastberäkning
Inte godkändLastberäkning är inte från ESDEC utan från tredje part.
Tillverkarens montageanvisningar
4.2 Takkrokarnas CC
Inte godkändKorrekt snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.
Snö- och vindlastberäkning
Godkända kontrollpunkter
24/26DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakgenomföringTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor
Tak 1, Tenka Solar: TKAxxxM-BC-108
Anmärkningar
2/18

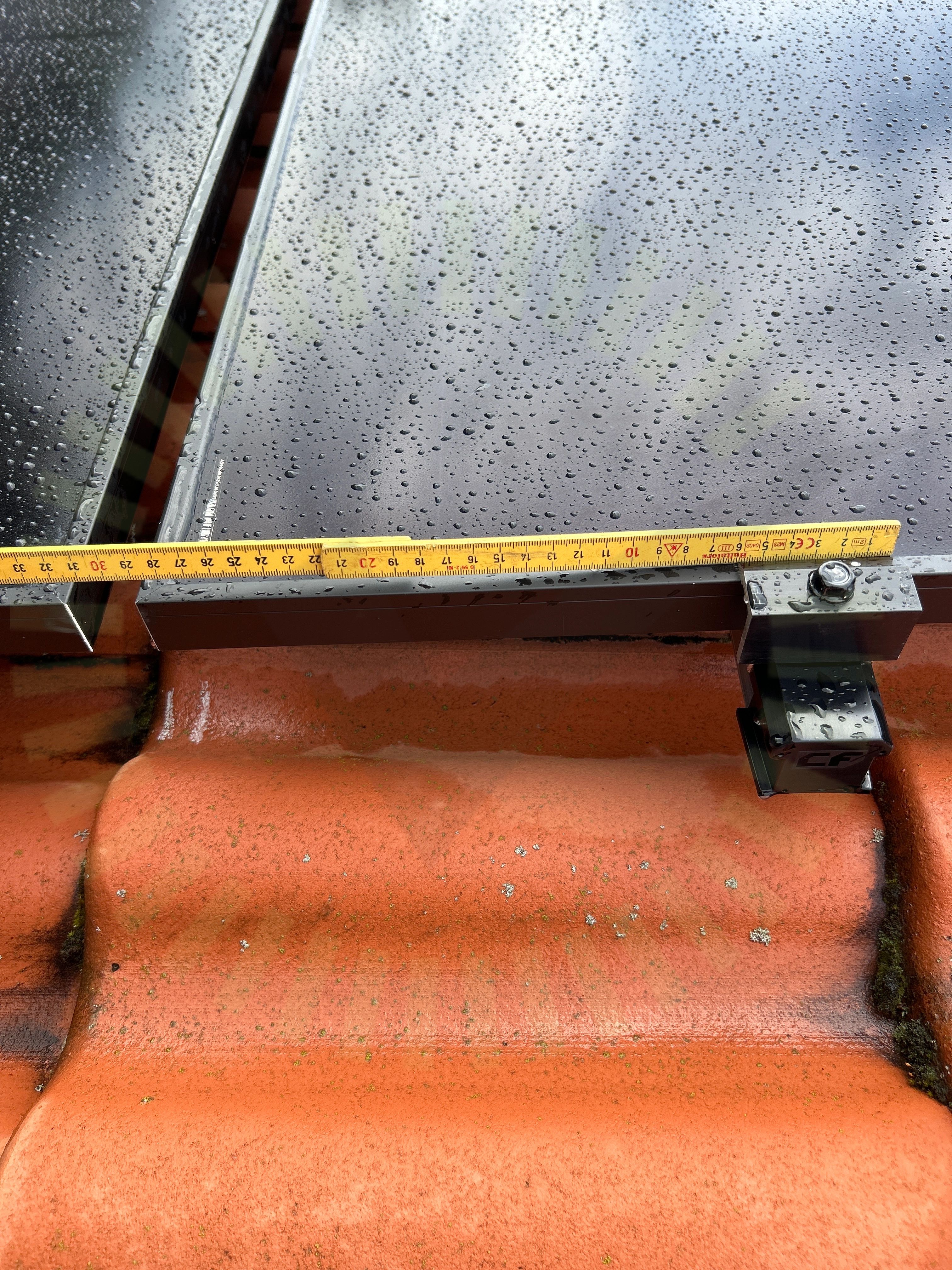

5.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Tenka Solar Installation and Operating Guide Photovoltaik Module 4/3-2024, Sida 12-16
5.2 Förbindelse av kontakter
Inte godkändDC kontakter i förbindelse är från olika tillverkare.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
16/18Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Undercentral
Anmärkningar
1/6

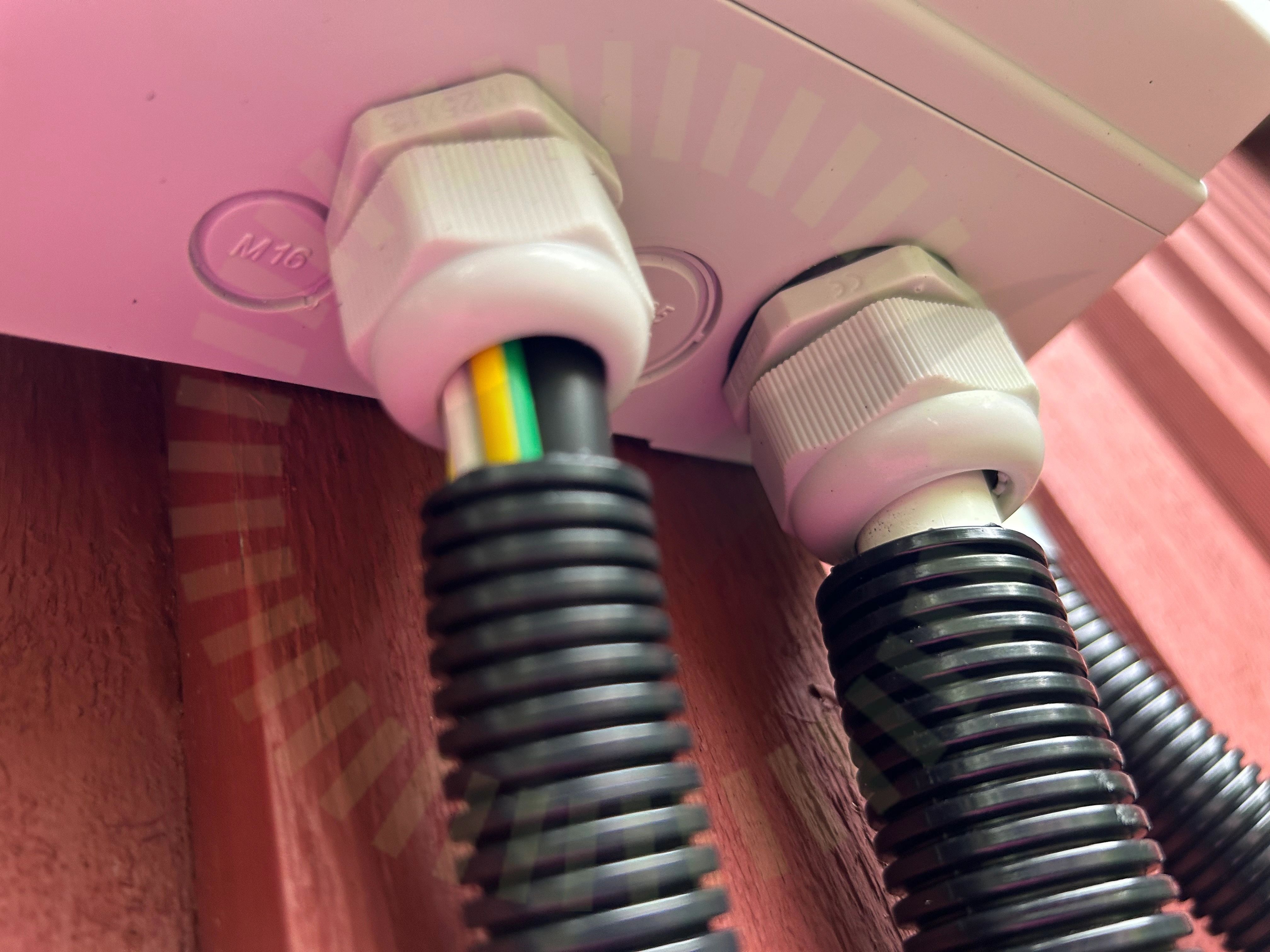

6.1 Kabelinföringar
Inte godkändFlera kablar går in i en förskruvning avsedd för en kabel.
Godkända kontrollpunkter
5/6FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
36/37AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/37Genomföringar
