Institutet för Solenergikvalitet

Besiktningsrapport

9.5
x

Installation genom

1KOMMA5°

Datum

9 januari 2024

Ort

Stehag, Skåne län
Takgenomföring
Sammansättning av komponenter
Avstånd närliggande objekt
94% godkända6% ej godkända

Om installationen

Paneler1Komma5° - Fullblack
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörCHINT: DTSU666
Tillbehör1KOMMA5°: Heartbeat
TillbehörSäkerhetsbrytare AC
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Batteri

Anmärkningar

1/15
Sammansättning av komponenter

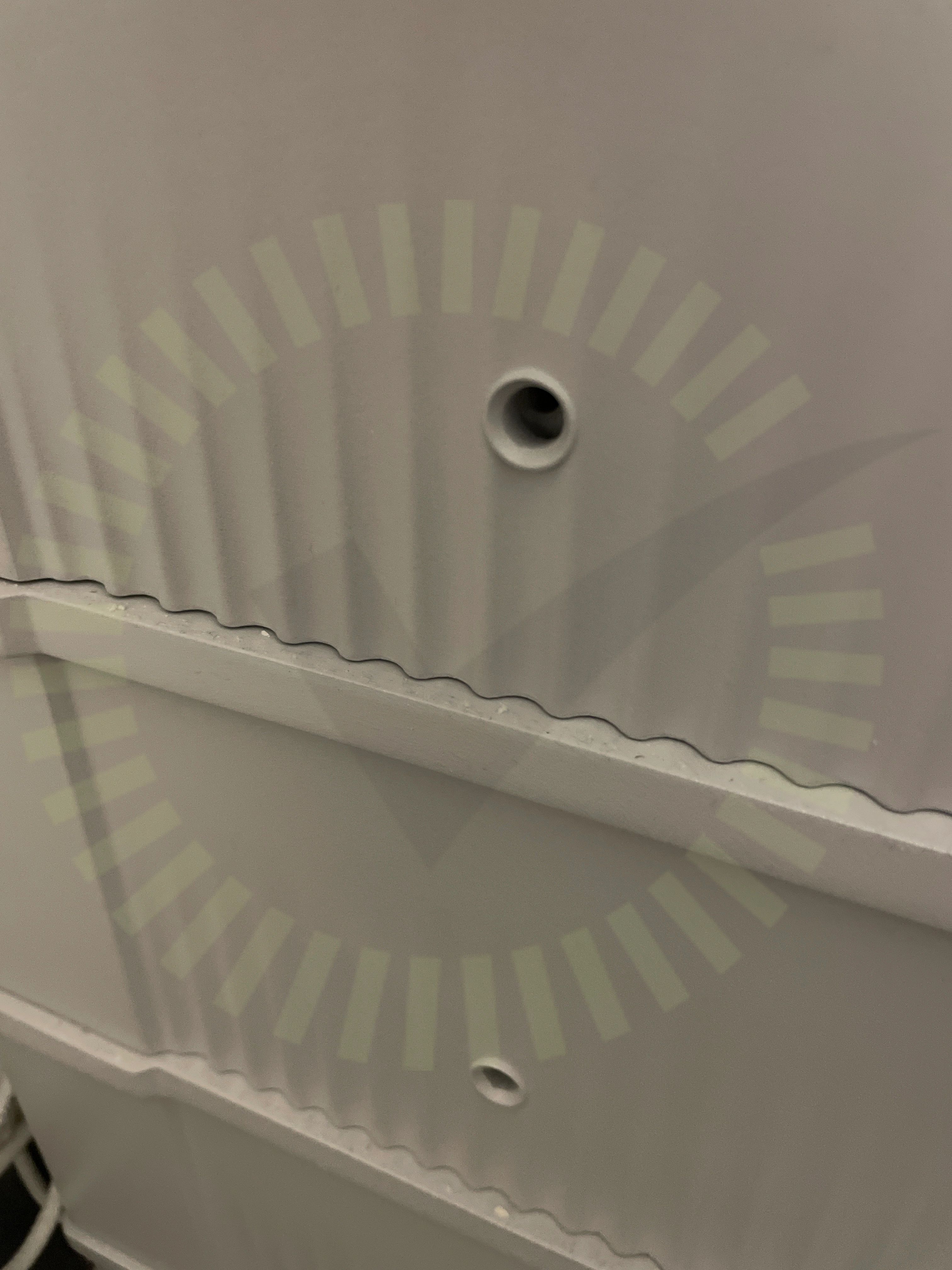

2.1 Sammansättning av komponenter

Inte godkänd

Batteripaket är inte fastsäkrade.

SBR064-256-UEN-Ver19-202302, Sida 24-27

Godkända kontrollpunkter

14/15
Batteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSignalkabel batteriSkadorSmart mätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

2/2
OmgivningstemperaturSmartmätare

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, 1Komma5° - Fullblack

Godkända kontrollpunkter

17/18
Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/18
Förbindelse av kontakter

Tak 1, ESDEC Lutande Panntak

Anmärkningar

3/25
Skenornas infästning

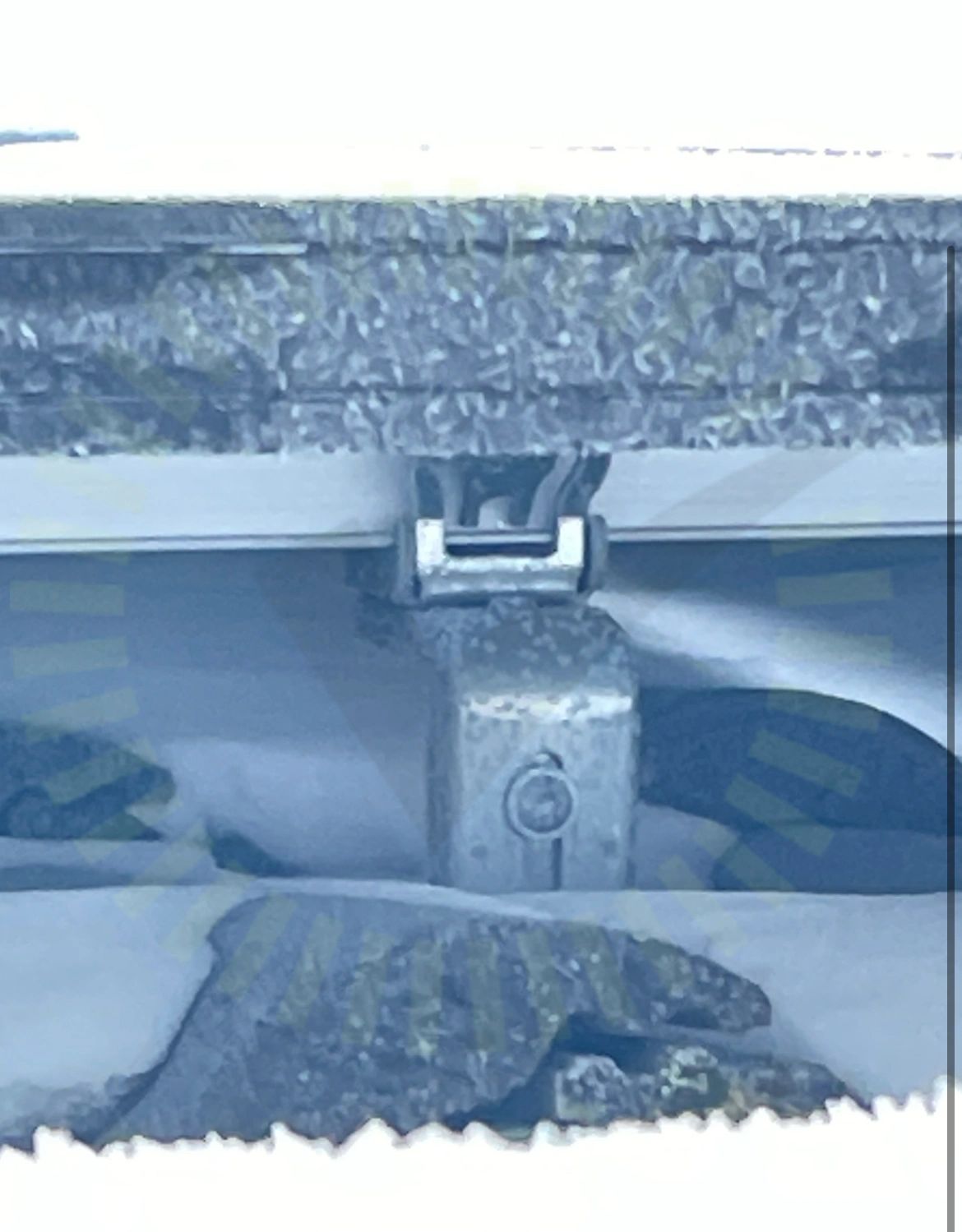

6.1 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten, flyter en bit ovanför vid flertalet ställen under samtliga panelfält.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

6.2 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Leverantör har valt att dela panelfältet i två hook.

Tillverkarens montageanvisningar
Takgenomföring

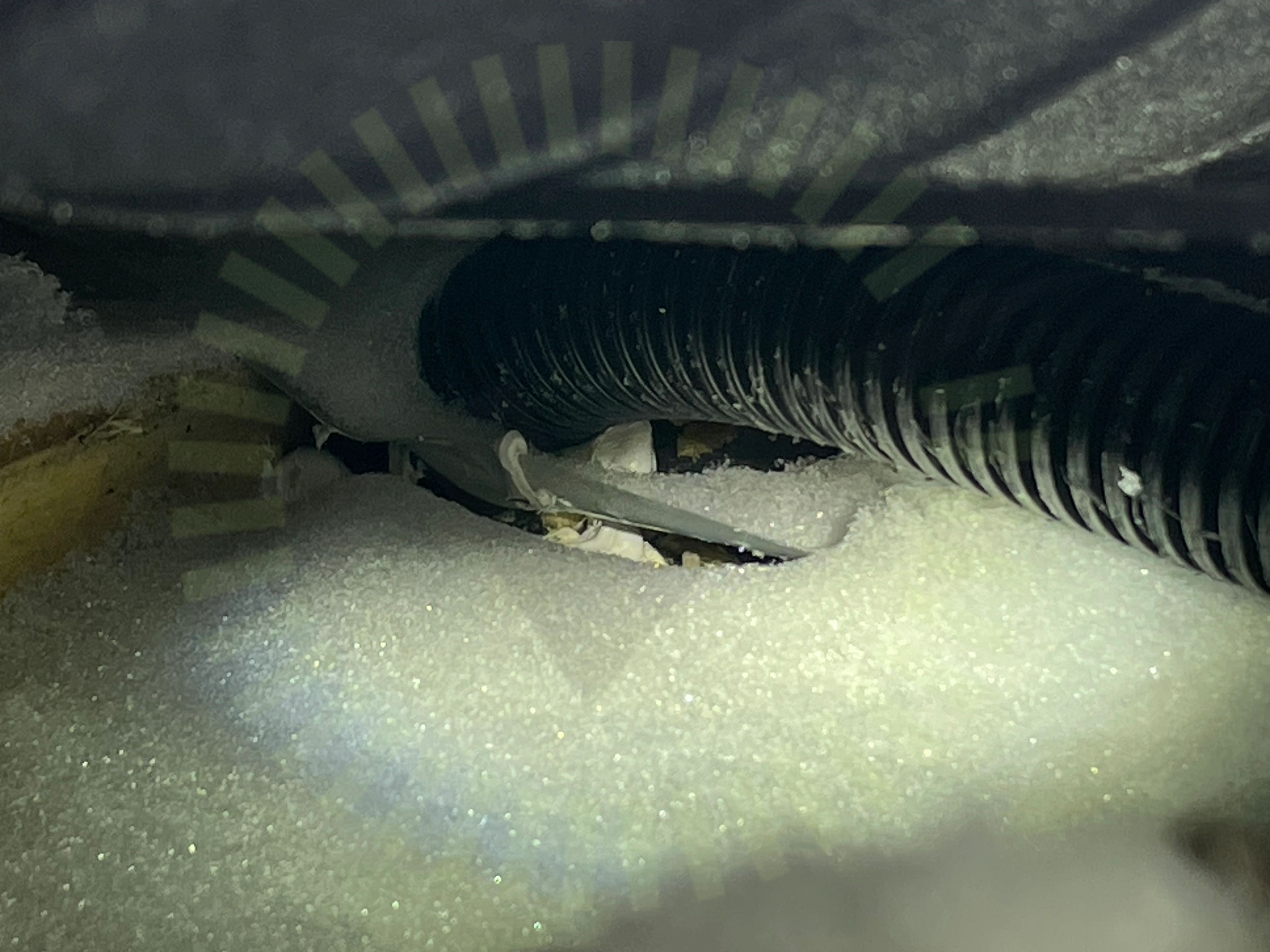

6.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

22/25
DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt material

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/40
Avstånd närliggande objekt

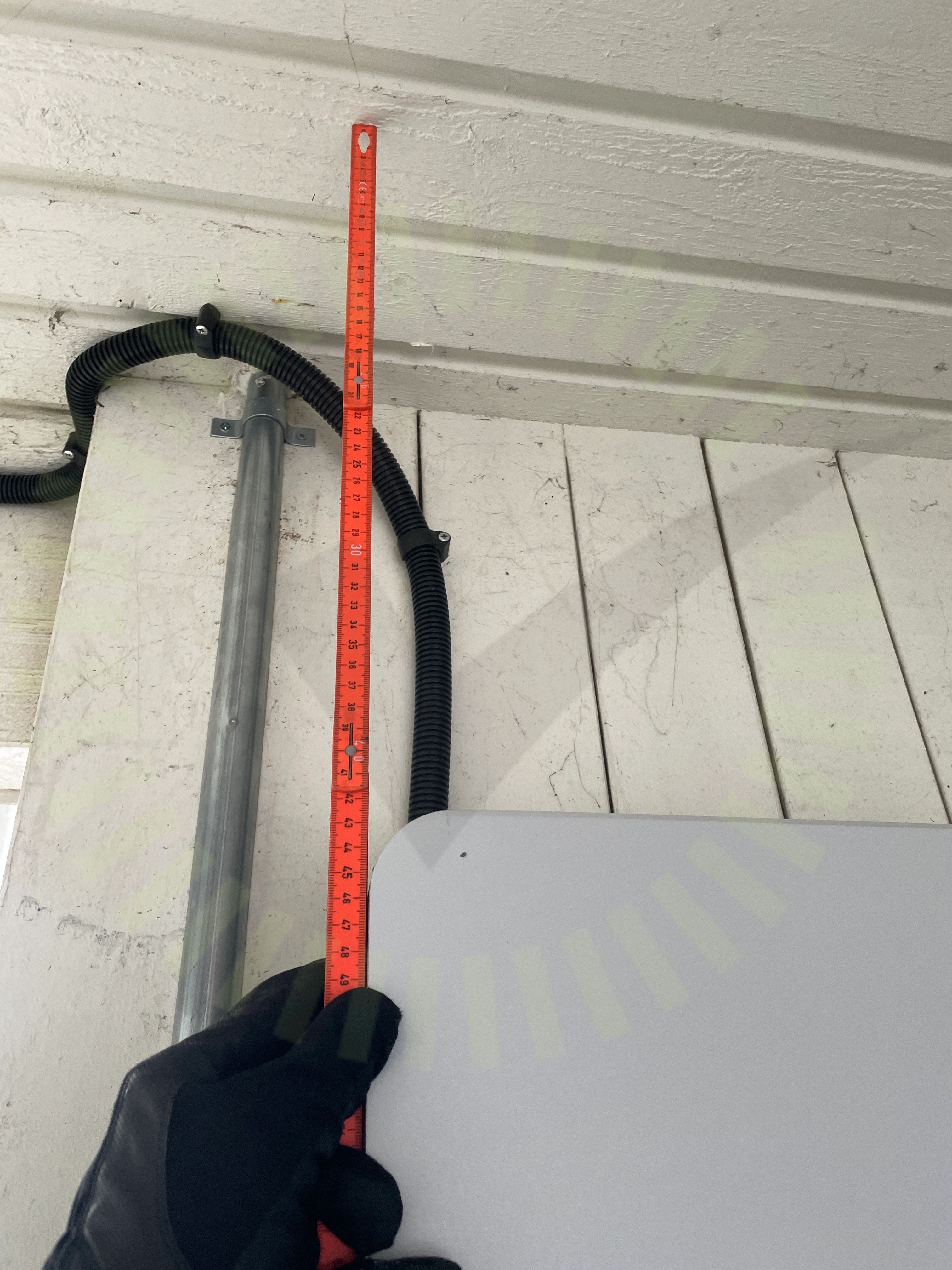

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

8.2 DC Max Ström

Rekommendation

Ena strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147

8.3 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)
Genomföringar

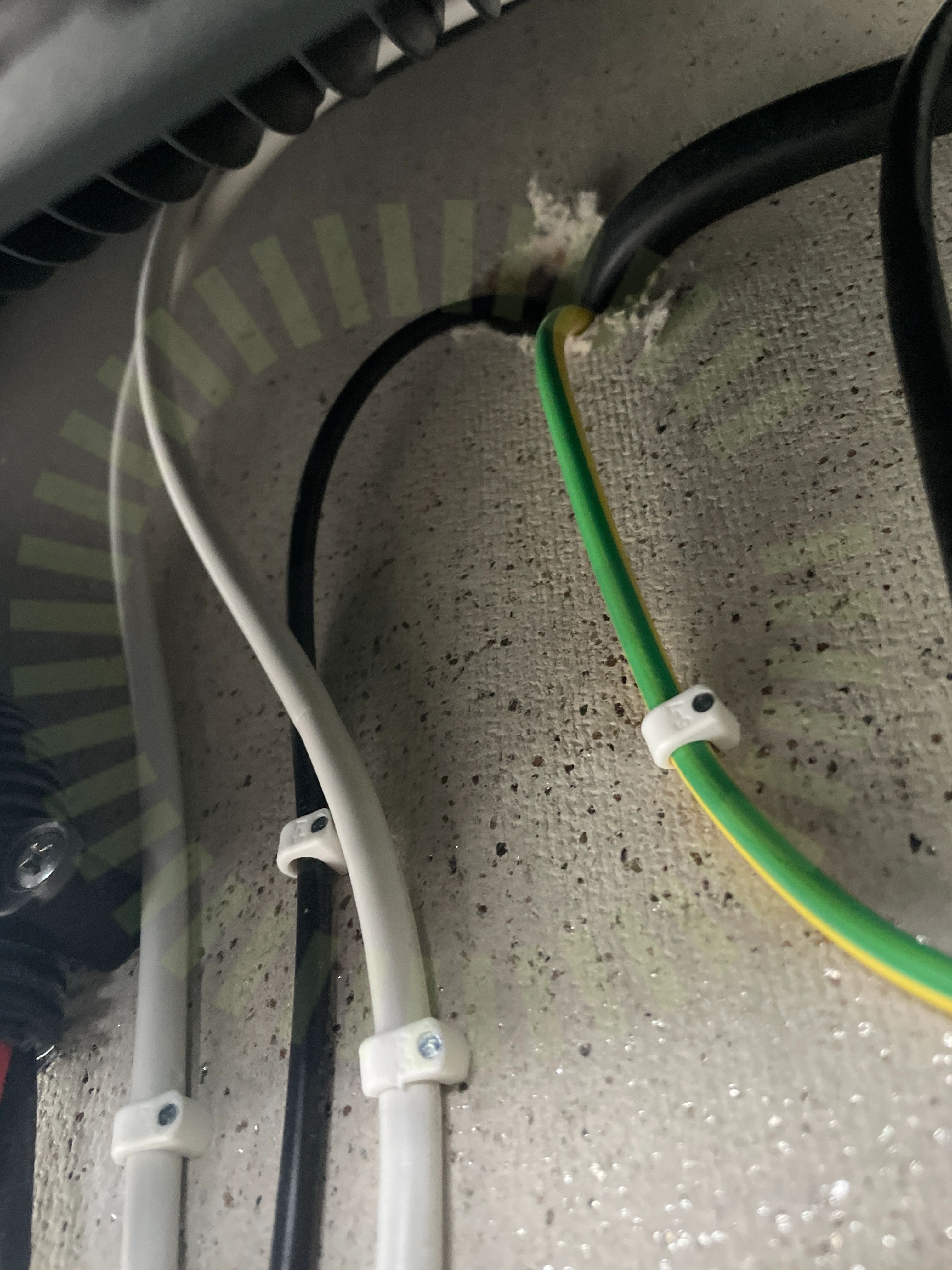

8.4 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

36/40
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMatning till smartmätareMekanisk påverkanPlaceringPlacering av CT klämmorSignalkabel till växelriktarenSkadat kablageSkador signalkablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
