Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

Nova Solar

Datum

7 februari 2023

Ort

Sydkoster, Västra Götalands län
Skenskarvar
Kabeluppfästning
Panna
90% godkända10% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
TillbehörSäkerhetsbrytare AC
Nova Solar

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, Trina: Vertex DE09.05

Anmärkningar

1/12

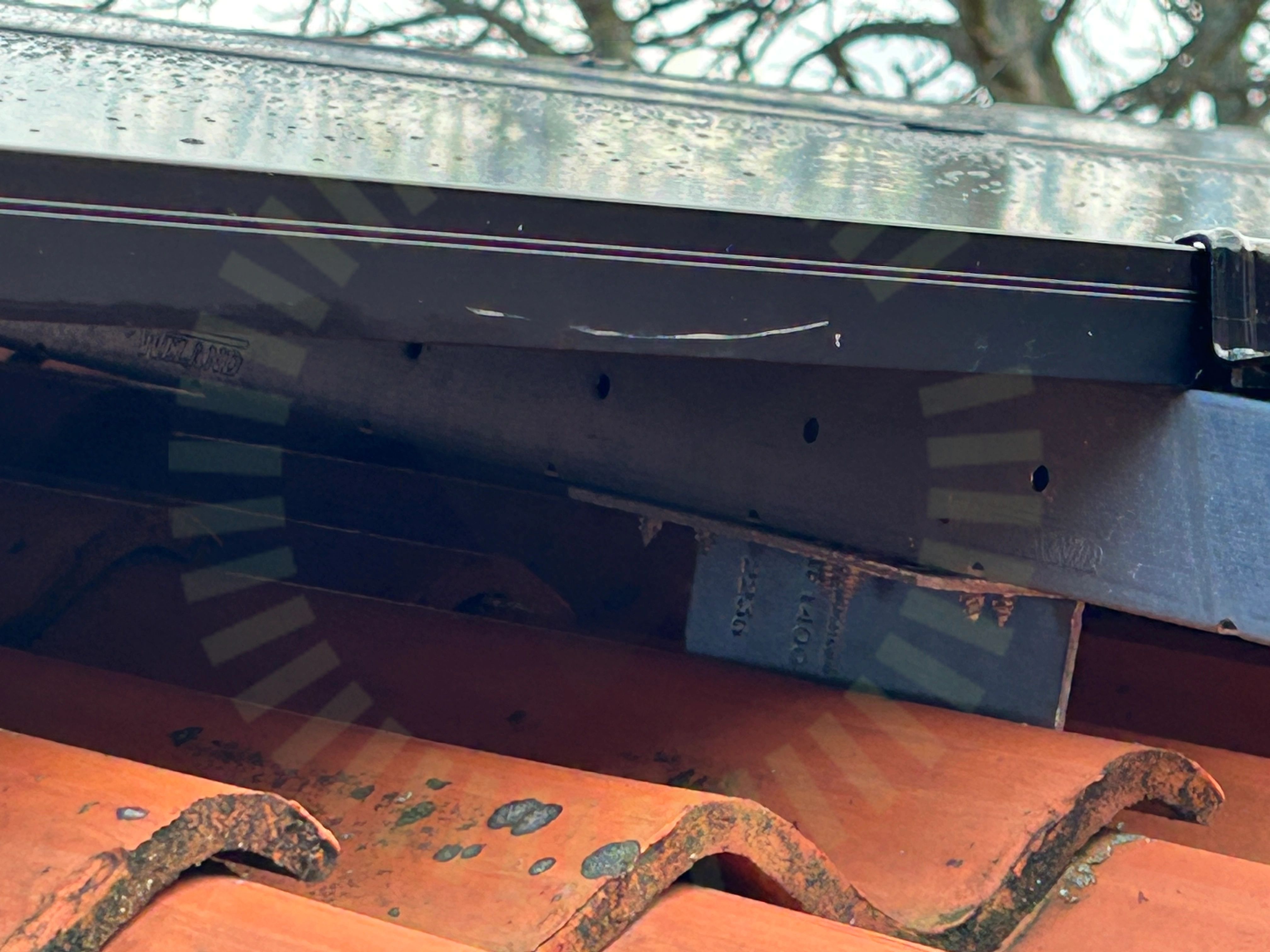

Skador

2.1 Skador

Rekommendation

Repor Finns på panelerna

Godkända kontrollpunkter

11/12
Böjradie kablageDragavlastadeDräneringshålFästenas placeringFästenas överlappningFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadMellanrum panelramSkuggaSträngförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

3/22
Kabeluppfästning

3.1 Kabeluppfästning

Inte godkänd

Kablar under panelerna sitter dåligt och hänger ner

SS 436 40 00 (712.521.101 och 522.8.4)

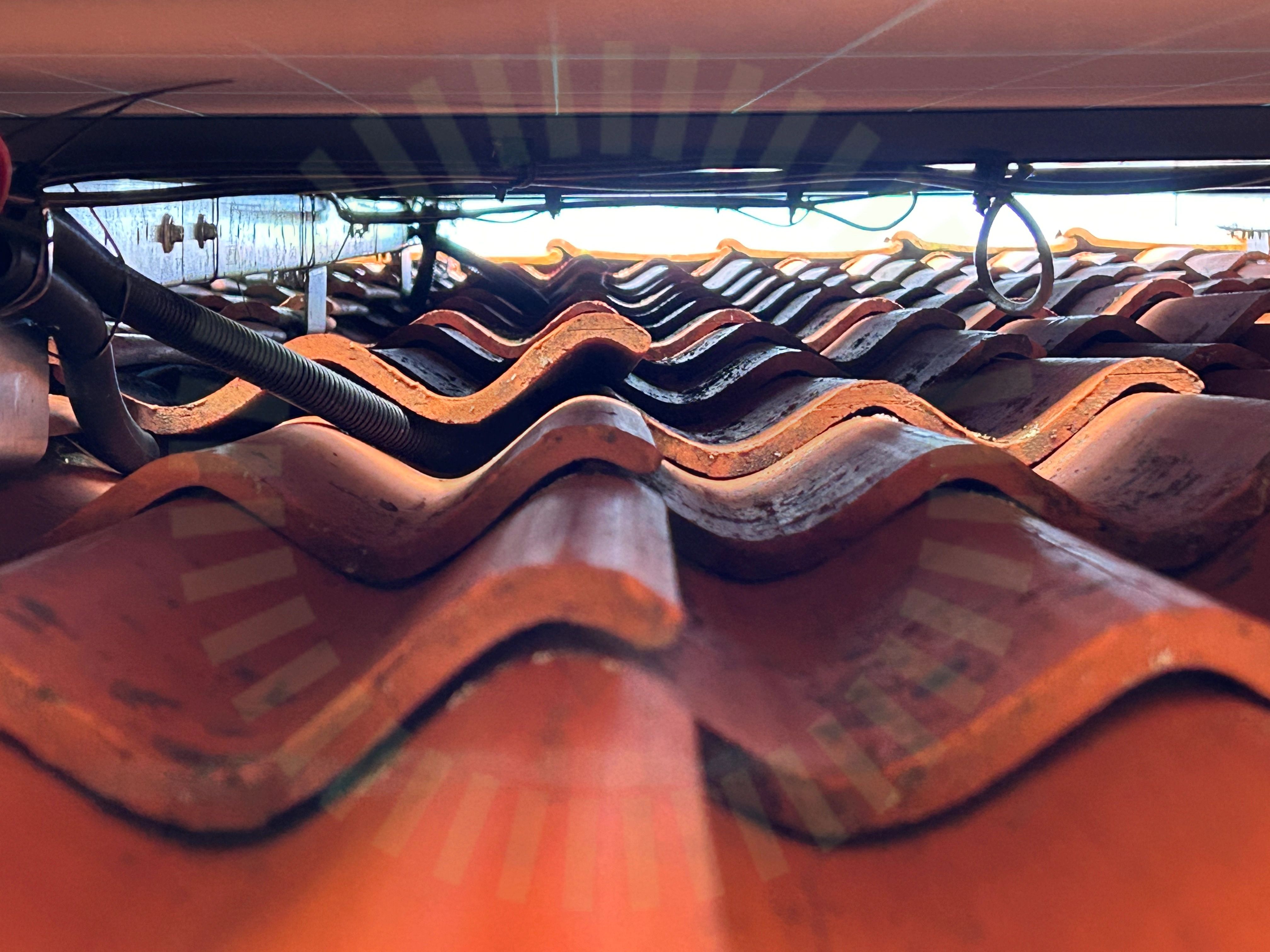

Panna

3.2 Panna

Inte godkänd

Pannor hänger i luften

Skenskarvar

3.3 Skenskarvar

Inte godkänd

Skarv inte rätt utfört

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

18/22
Avstånd pannaFrämmande materialInfästning RåspontInfästningar CC måttMittklämma rätt förläggningMittklämma skruvMittklämmorShimsSkarp kantSkenornas avståndSkenornas infästningSkenornas överhängSkyddSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor rätt förläggningÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/22
Takgenomföring

Varselmärkning

Anmärkningar

2/4

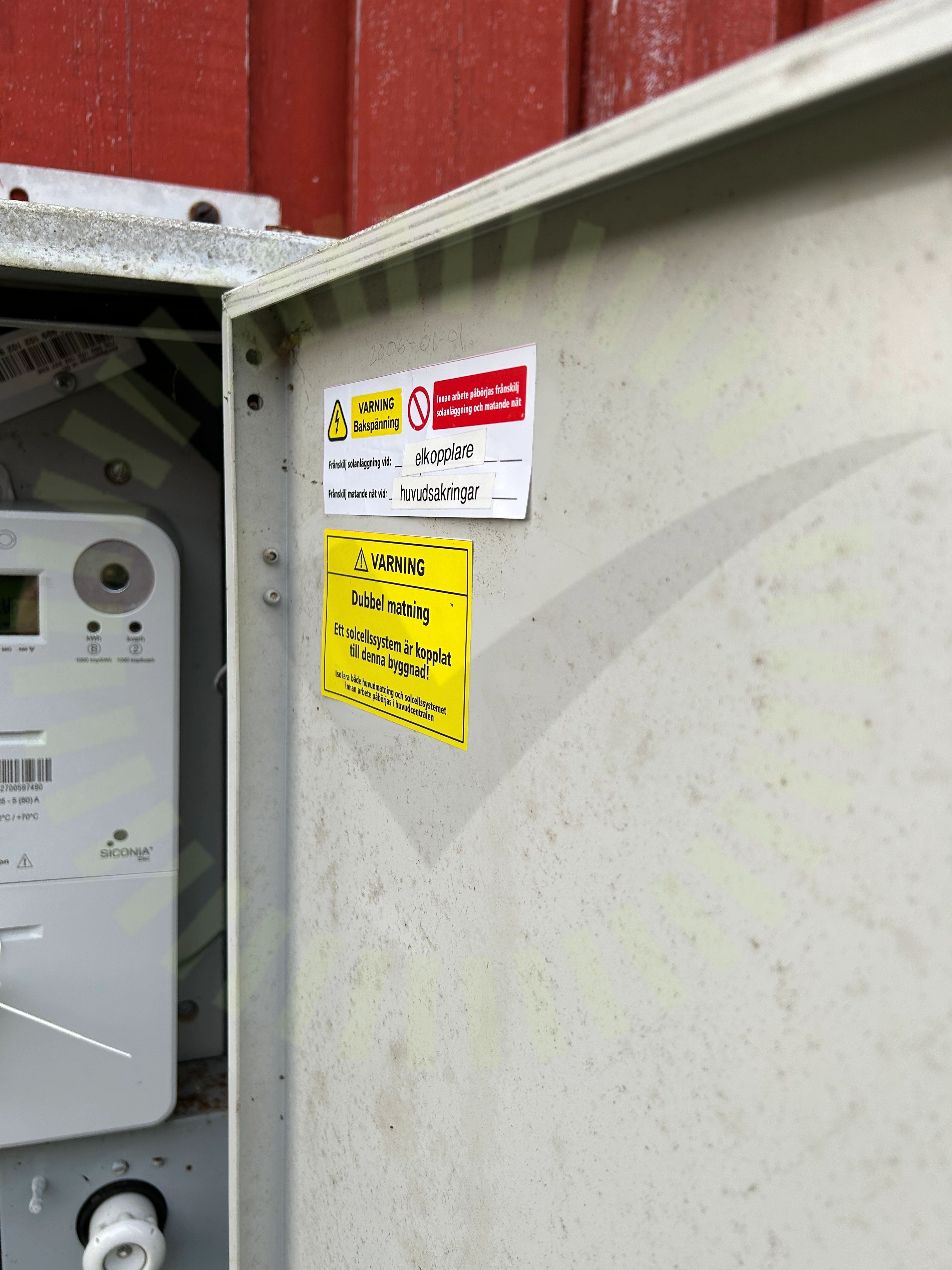

Tillförlitligt fäst

4.1 Tillförlitligt fäst

Inte godkänd

Märkning sitter dåligt

Varning för likspänning

4.2 Varning för likspänning

Inte godkänd

Märkning fattas

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

2/4
Informering av solcellerVarning för backspänning

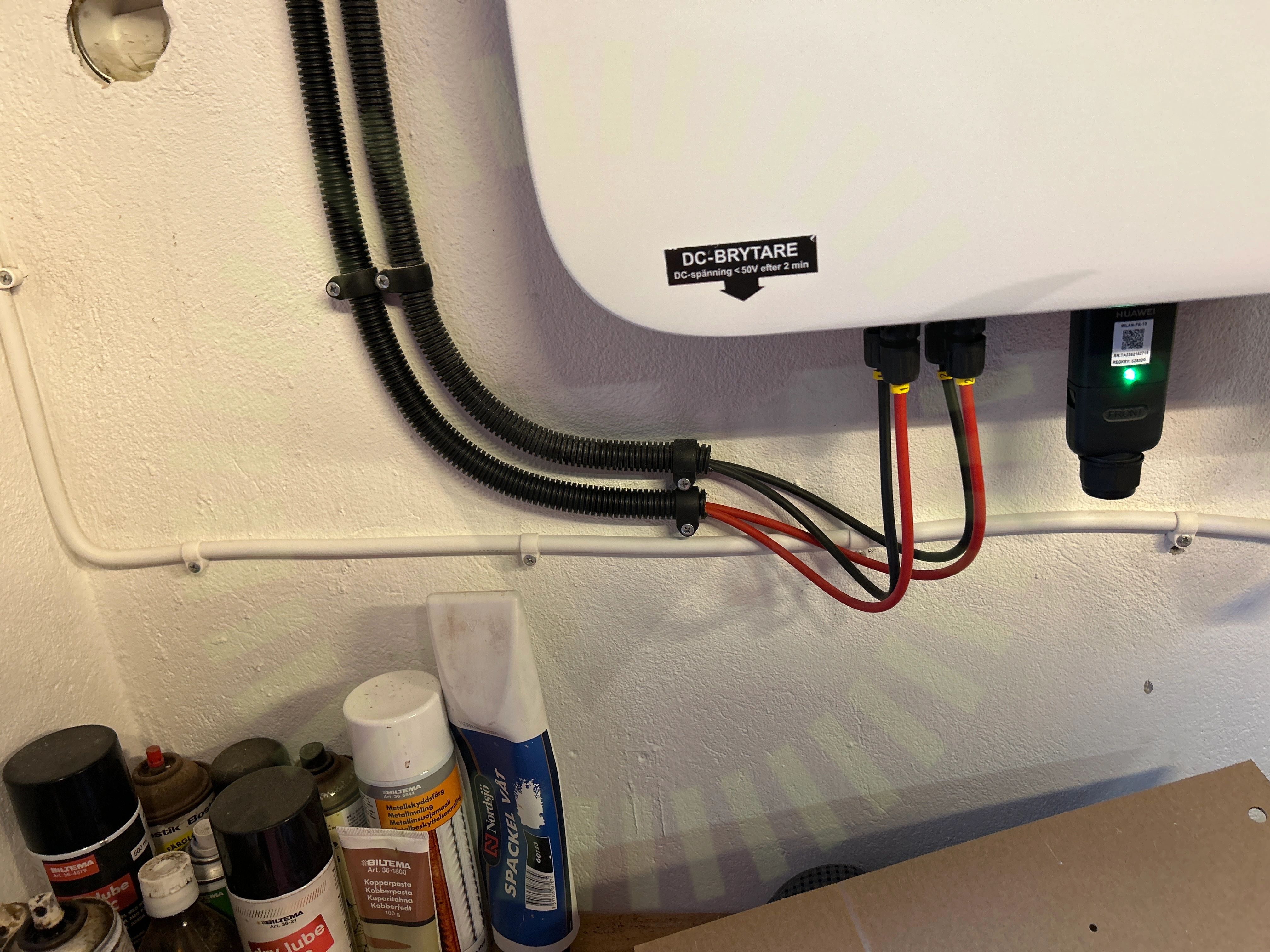

Växelriktare

Anmärkningar

1/29

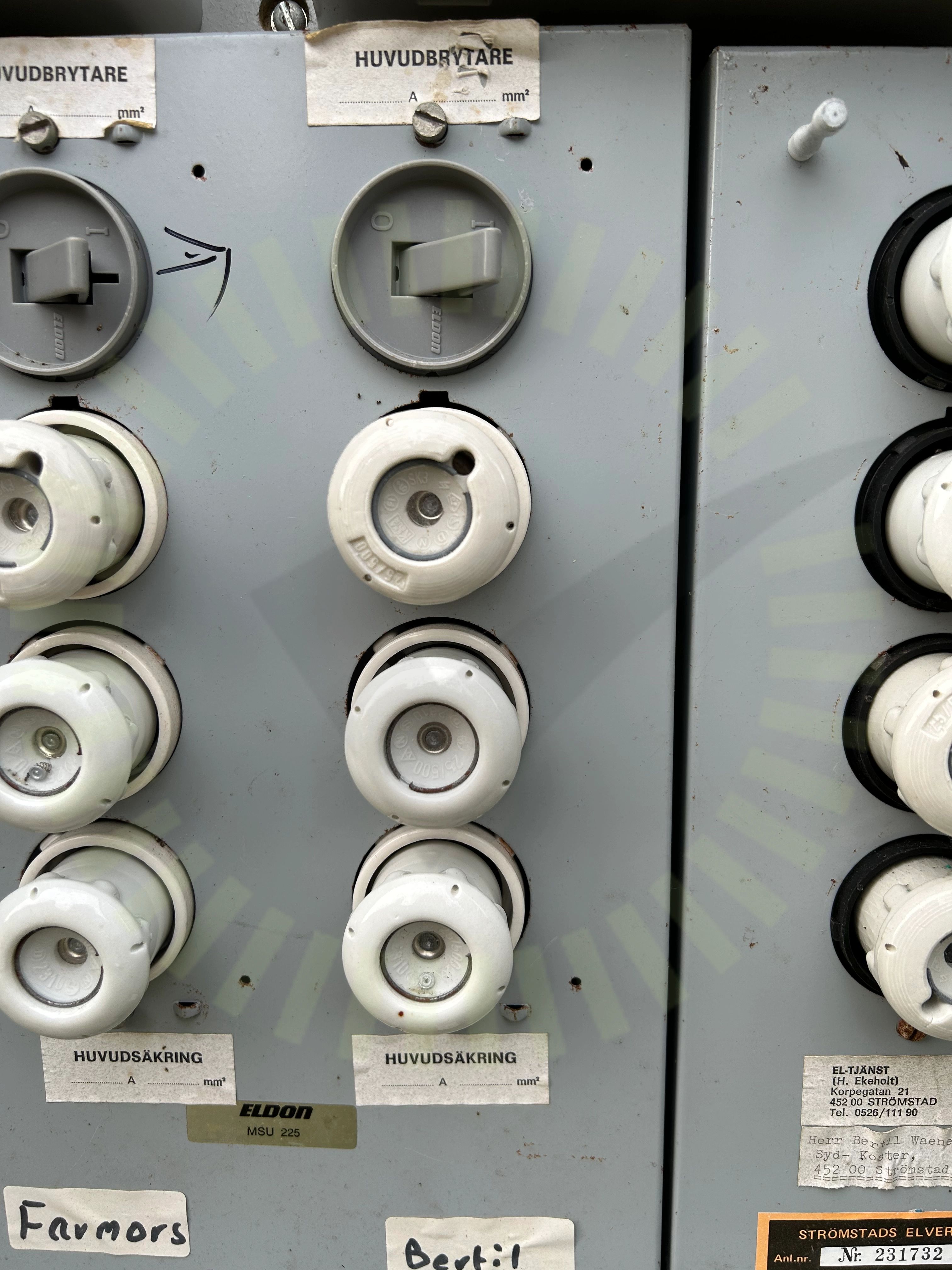

Märkning

5.1 Märkning

Inte godkänd

Svårt att urskilja vilken huvudsäkring med huvudbrytare som tillhör solcellsanläggning.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

28/29
AC AnslutningAC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAvståndAvstånd till havBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInfästningInternetKabelKontakterLedare fastspändaMätprotokoll DCPE ChassiSkadorSträngschemaSäkringVentilationVinkel
