Besiktningsrapport

7.9

Installation genom

Nya Energihem Norden AB

Datum

20 september 2023

Ort

Vellinge, Skåne län

Takkrokarnas CC

Fastsäkring av produkt

Växelriktarens IP klassning

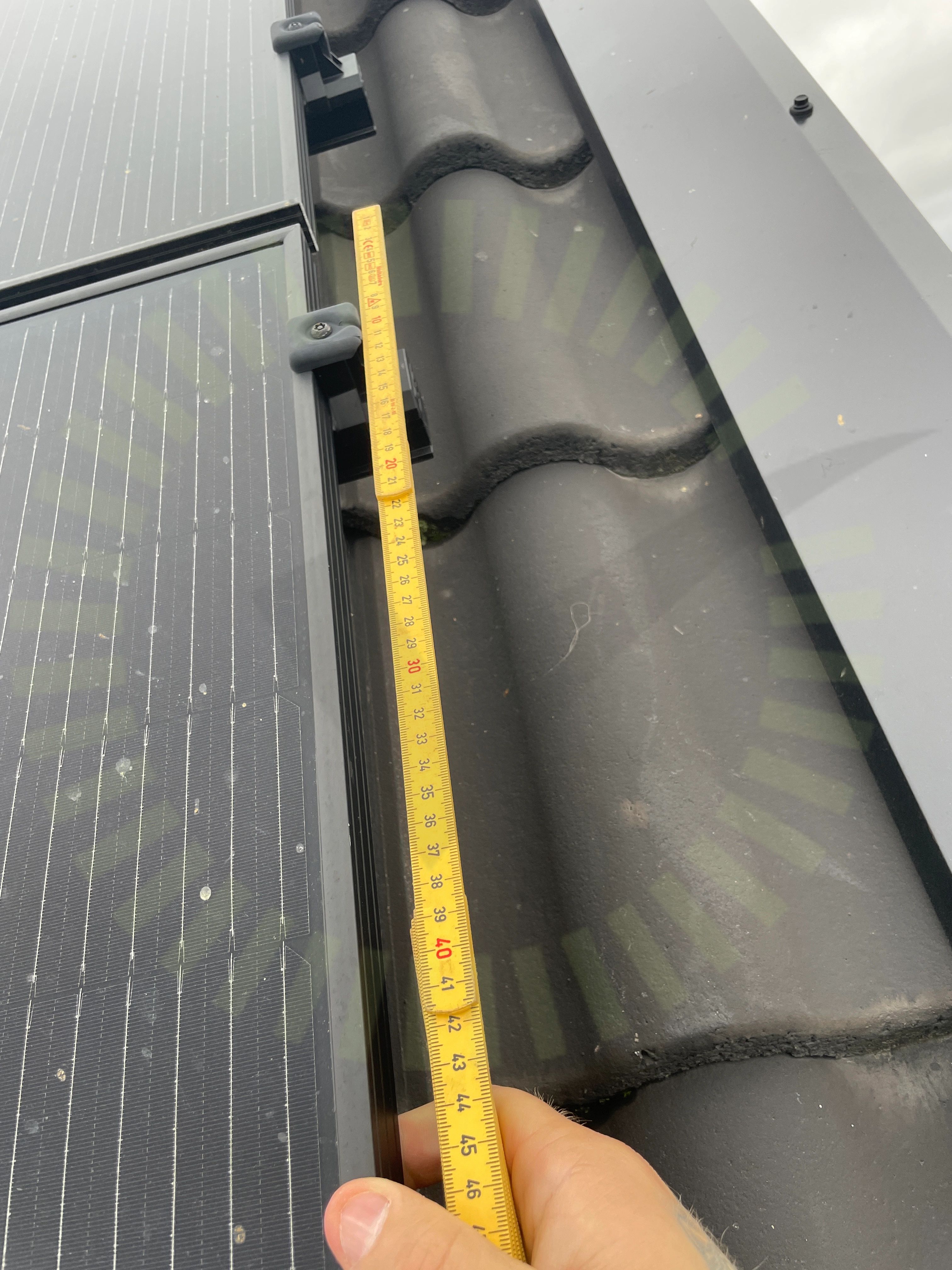

+ 12

85% godkända15% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V

MontagesystemESDEC Lutande Panntak

VäxelriktareGroWatt: MOD 3-10KTL3-XH

TillbehörUndercentral

Installerad av Nya Energihem Norden AB som har ett medelhögt snittbetyg på 8.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

5/16

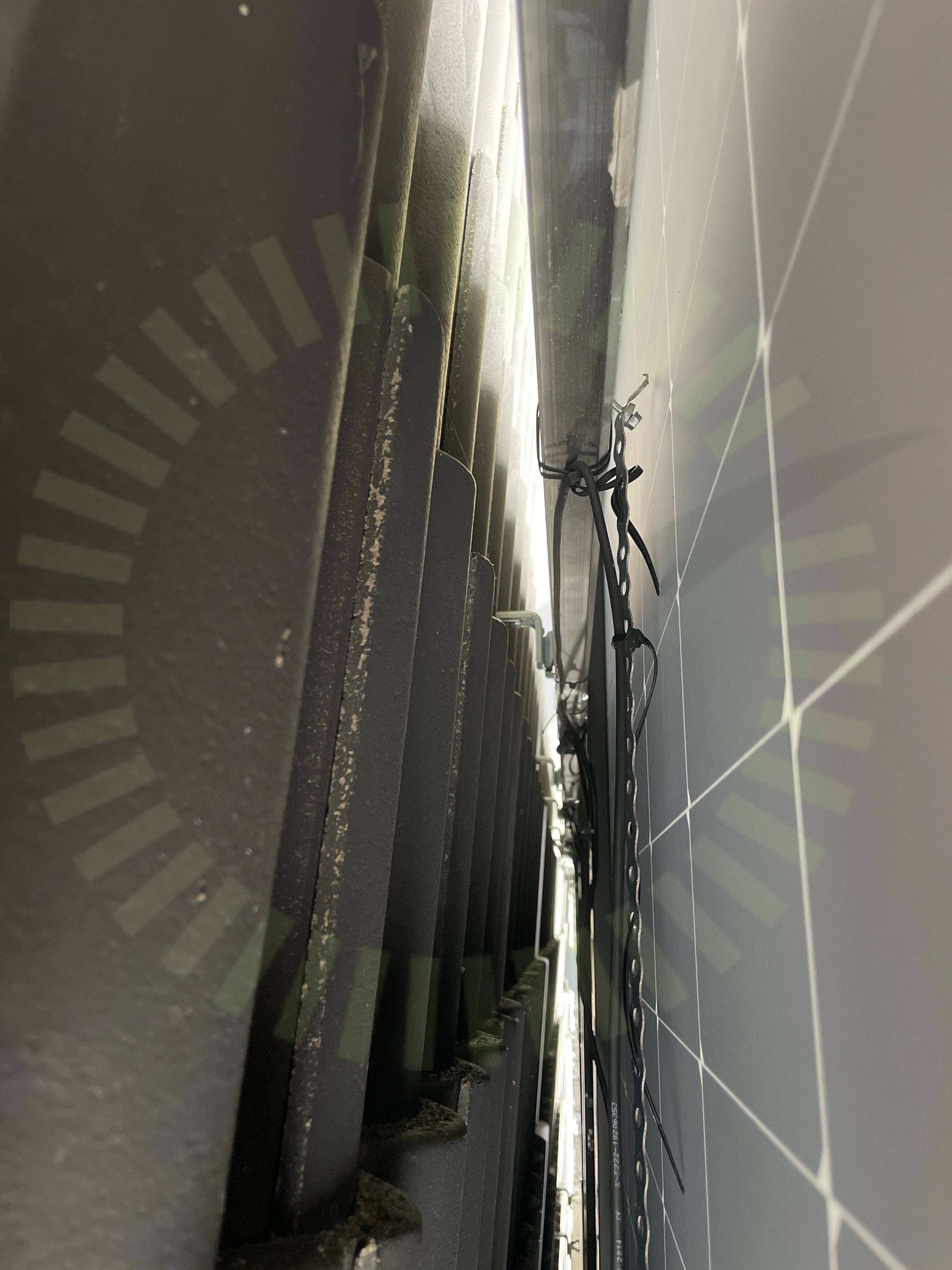

2.1 Föremål mot bakstycke

Rekommendation

Hålband riskerar att skava mot panelens undersida vid snölast på panelen.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4

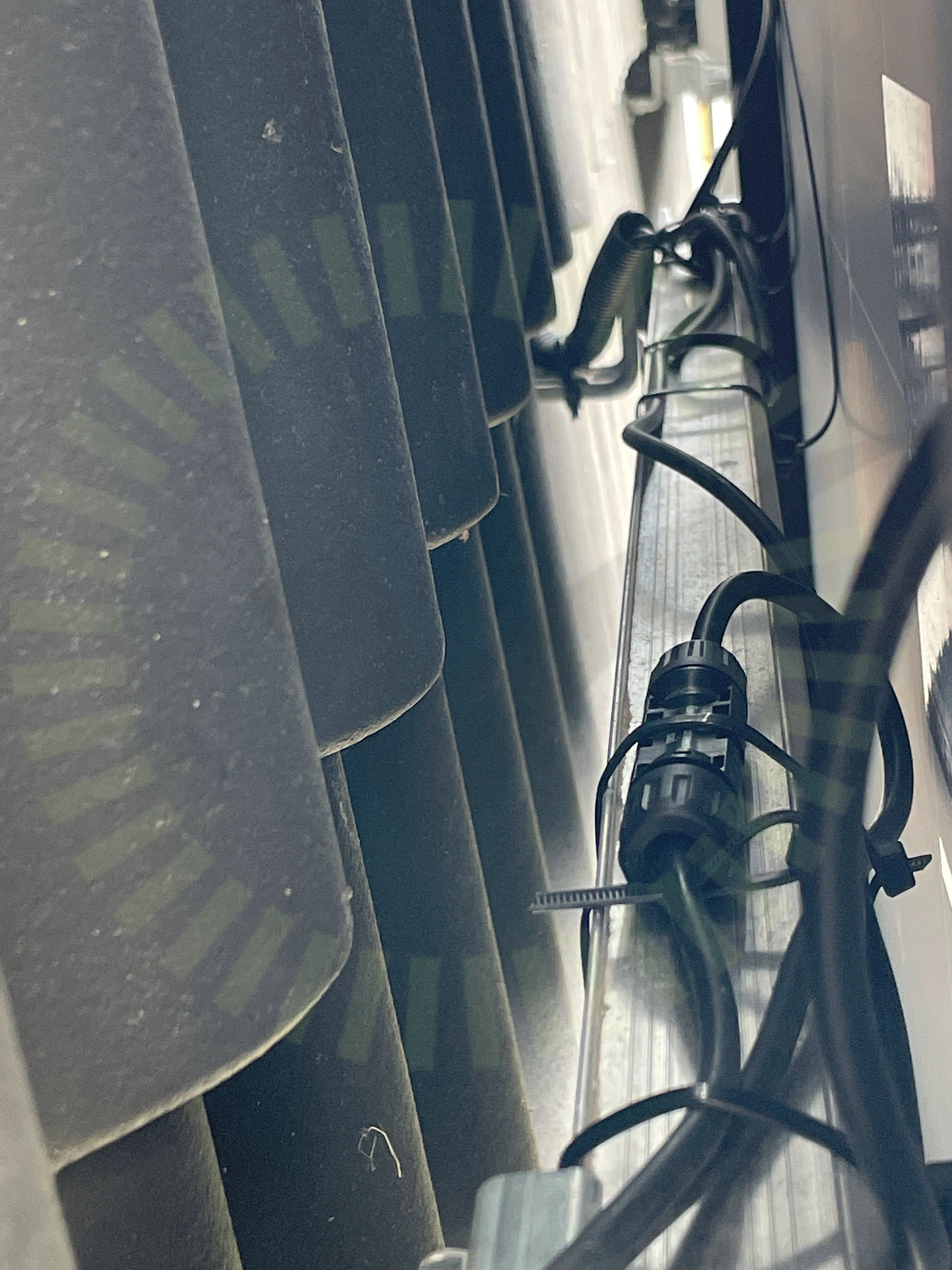

2.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

2.3 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 11

2.4 Klämmans överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 9

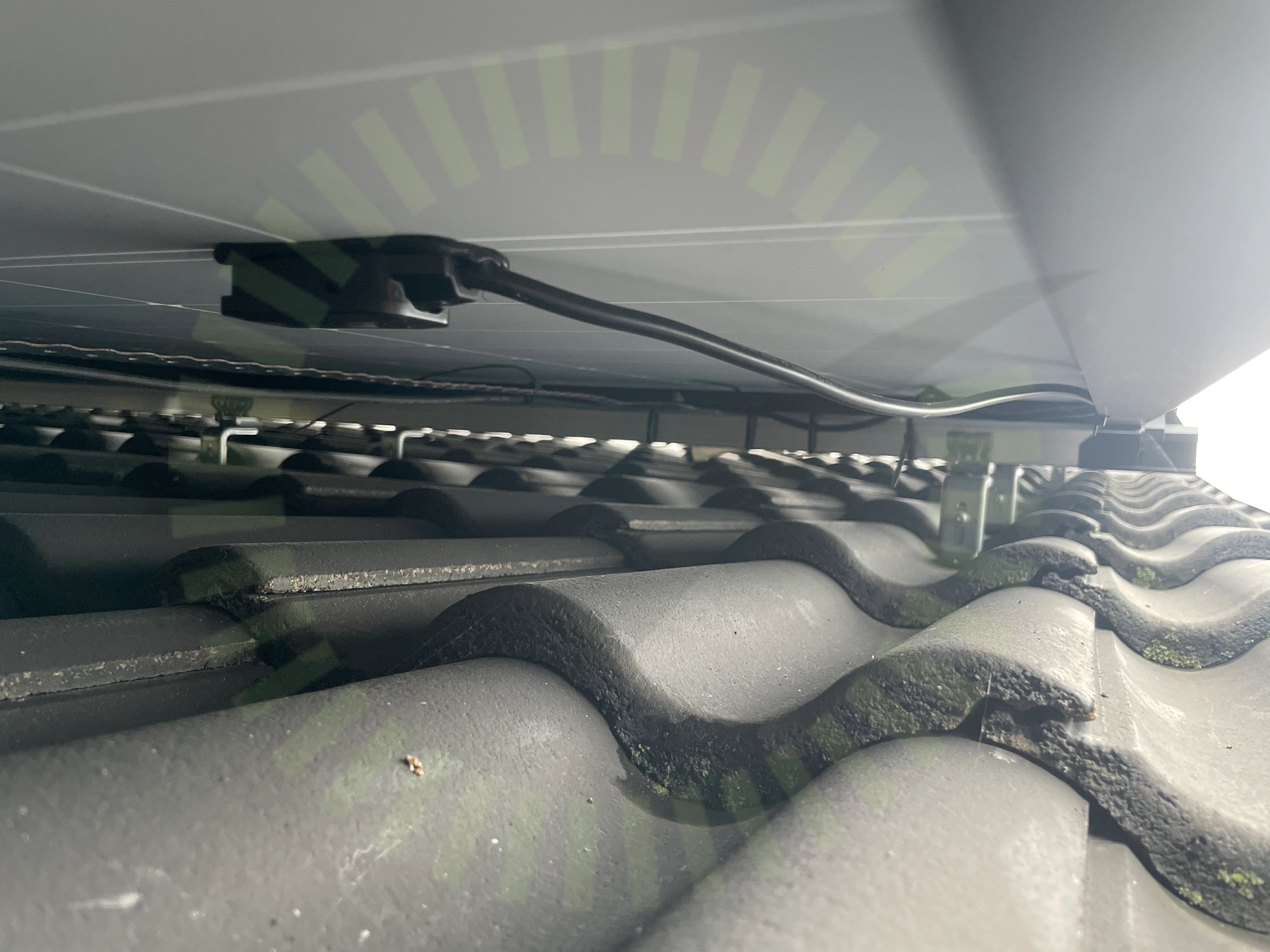

2.5 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

Godkända kontrollpunkter

11/16

DräneringshålFörbindelse av kontakterKlämmornas storlekPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/26

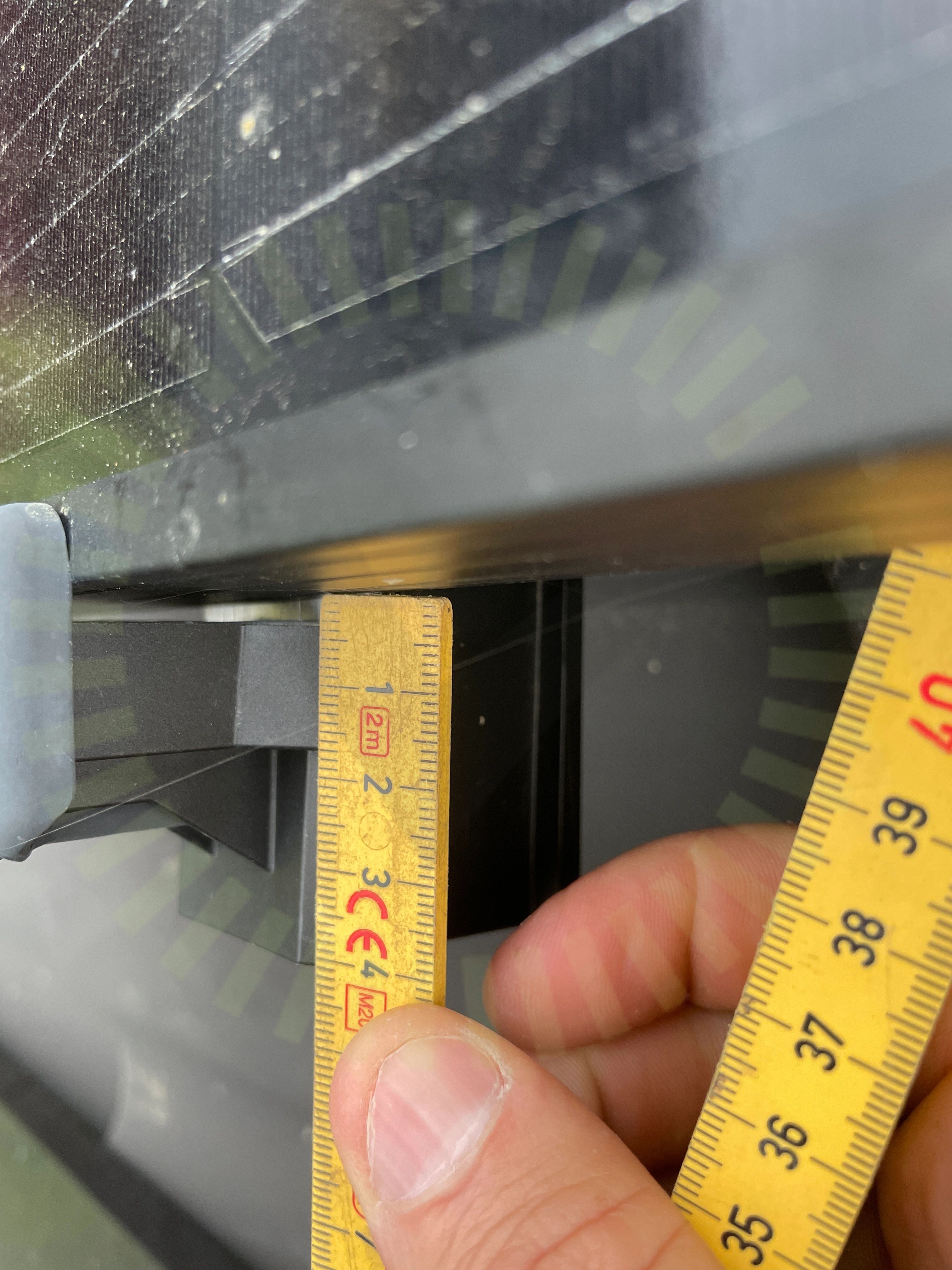

3.1 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel. Finns även skenor som är för korta.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

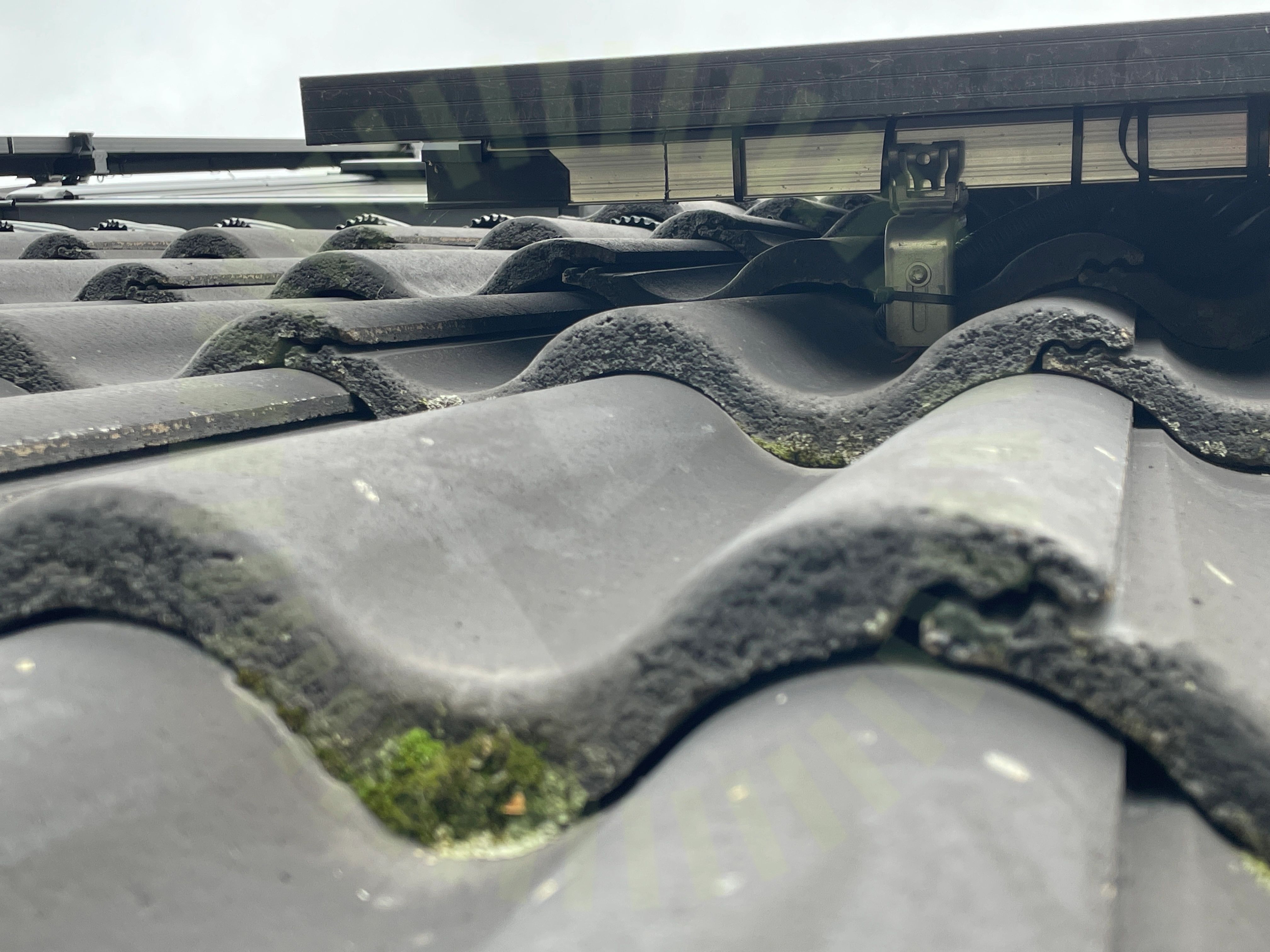

3.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer. Uppmätt mått 380mm.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

3.3 Takkrokarnas CC

Inte godkänd

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen. Detta gäller på segment 1 och 5. Uppmätt mått 900mm.

Snö- och vindlastberäkning

3.4 Ändklämmor

Inte godkänd

Ändklämmor är inte monterade korrekt.

Godkända kontrollpunkter

22/26

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Undercentral

Godkända kontrollpunkter

7/7

BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/5

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

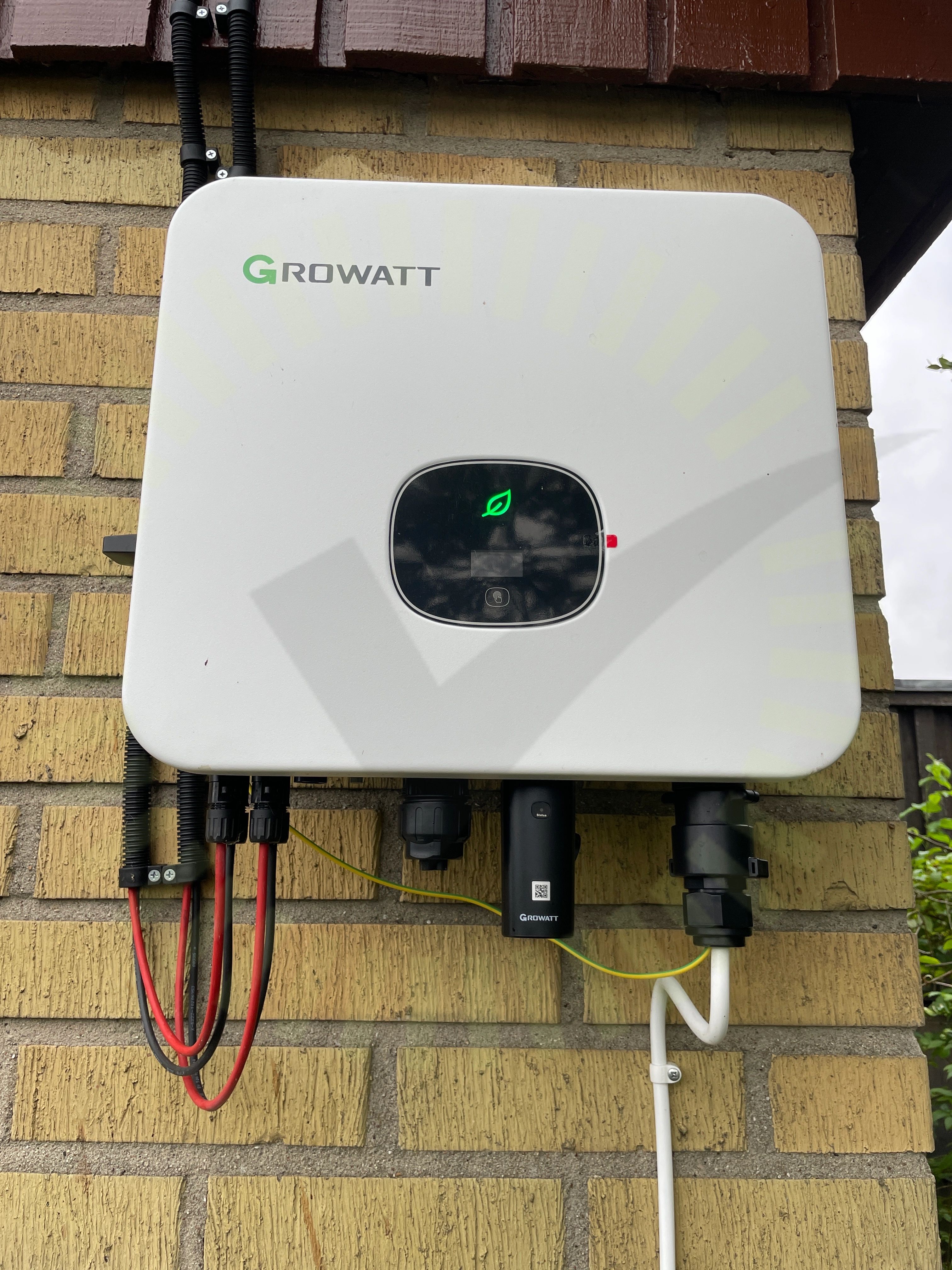

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5

Informering av solcellerMissvisande varselmärkning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

6/34

6.1 Dubbel matning

Rekommendation

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kablen rekommenderas.

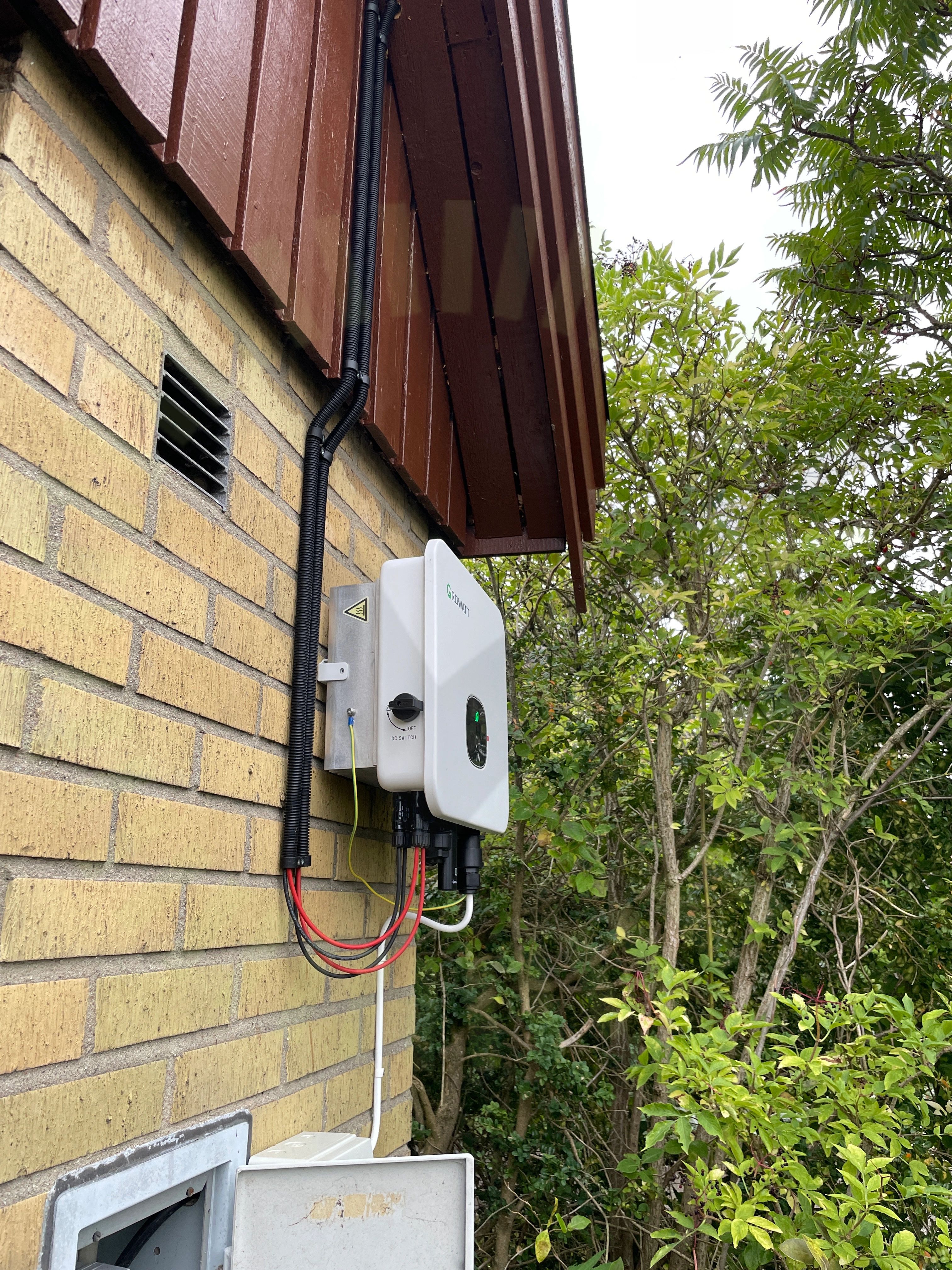

6.2 Väderskydd

Rekommendation

Växelriktare kan bli utsatt för direkt solljus.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 13

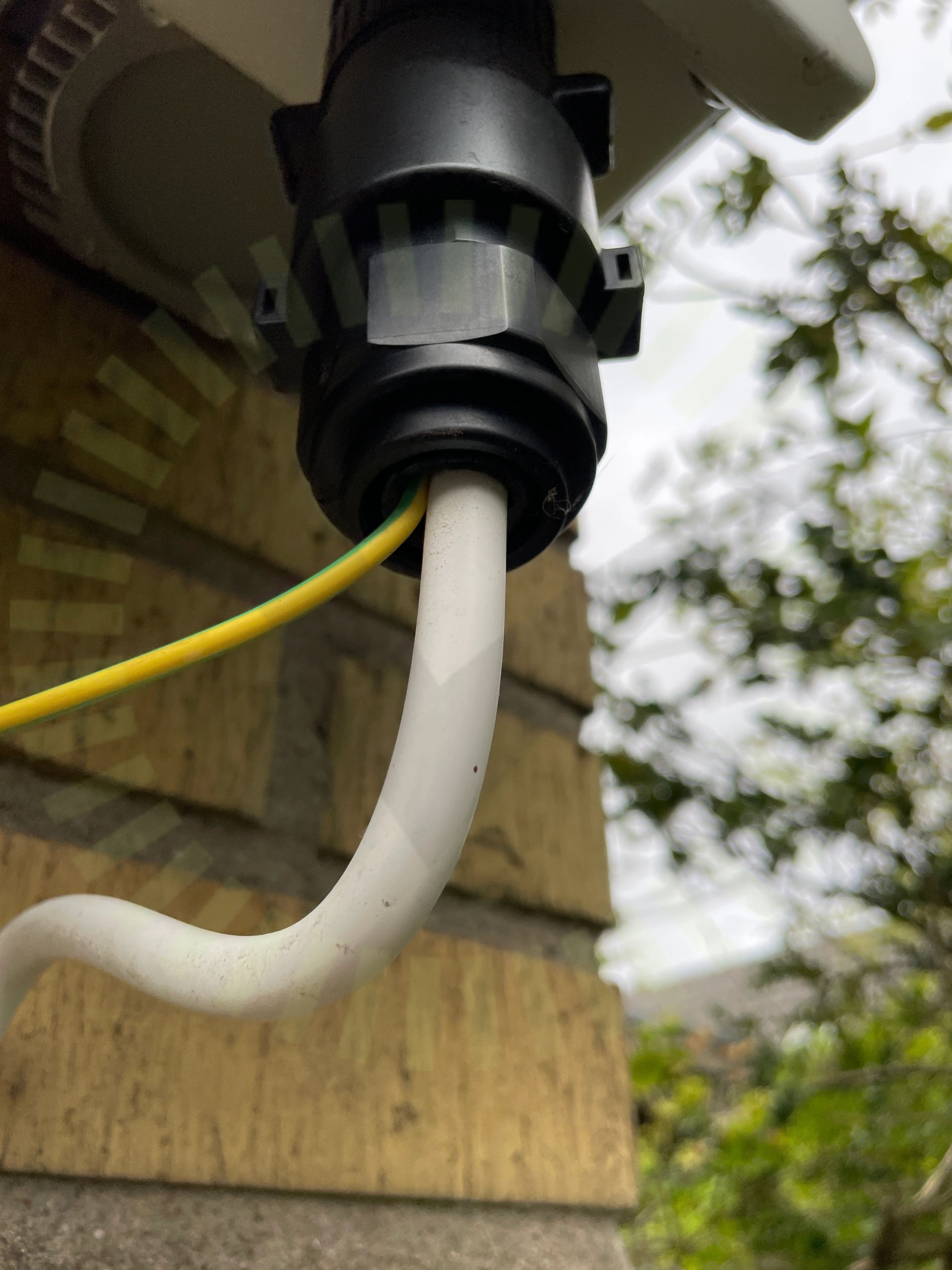

6.3 Förskruvning

Inte godkänd

Två kablar i förskruvning som är anpassad för en kabel. Förskruvningen ska hålla tätt vilket den inte gör i detta fall.

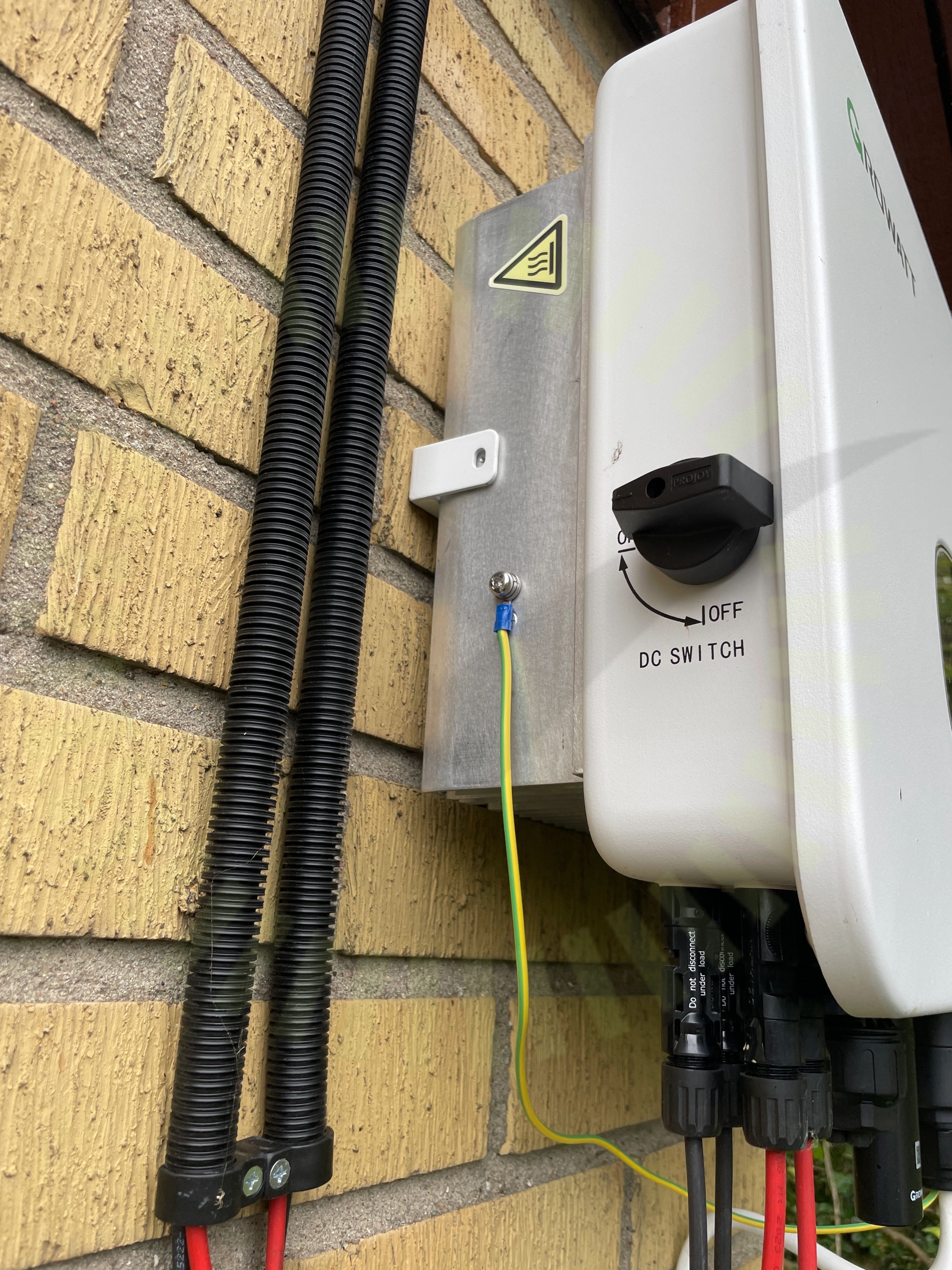

6.4 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 15

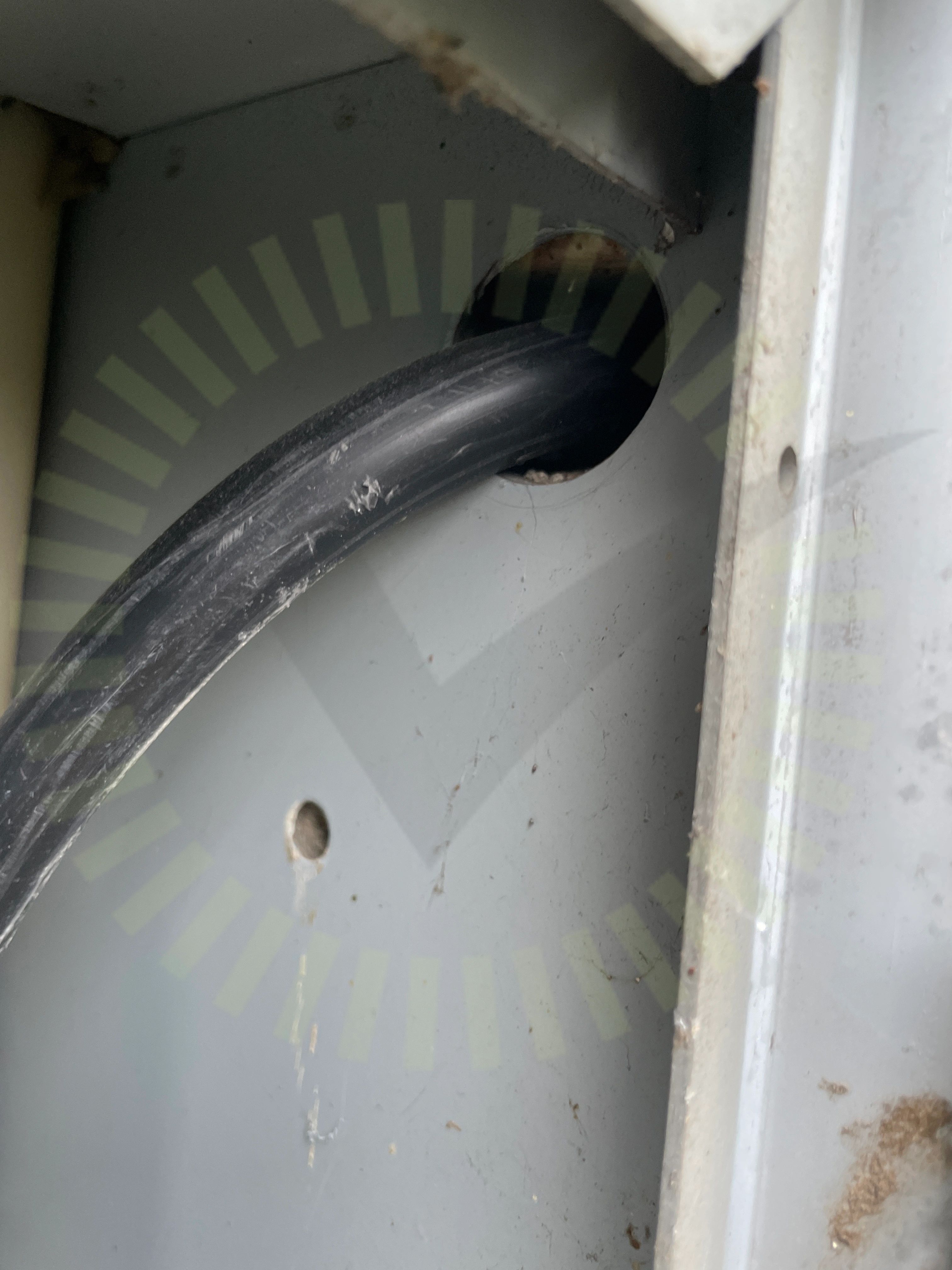

6.5 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

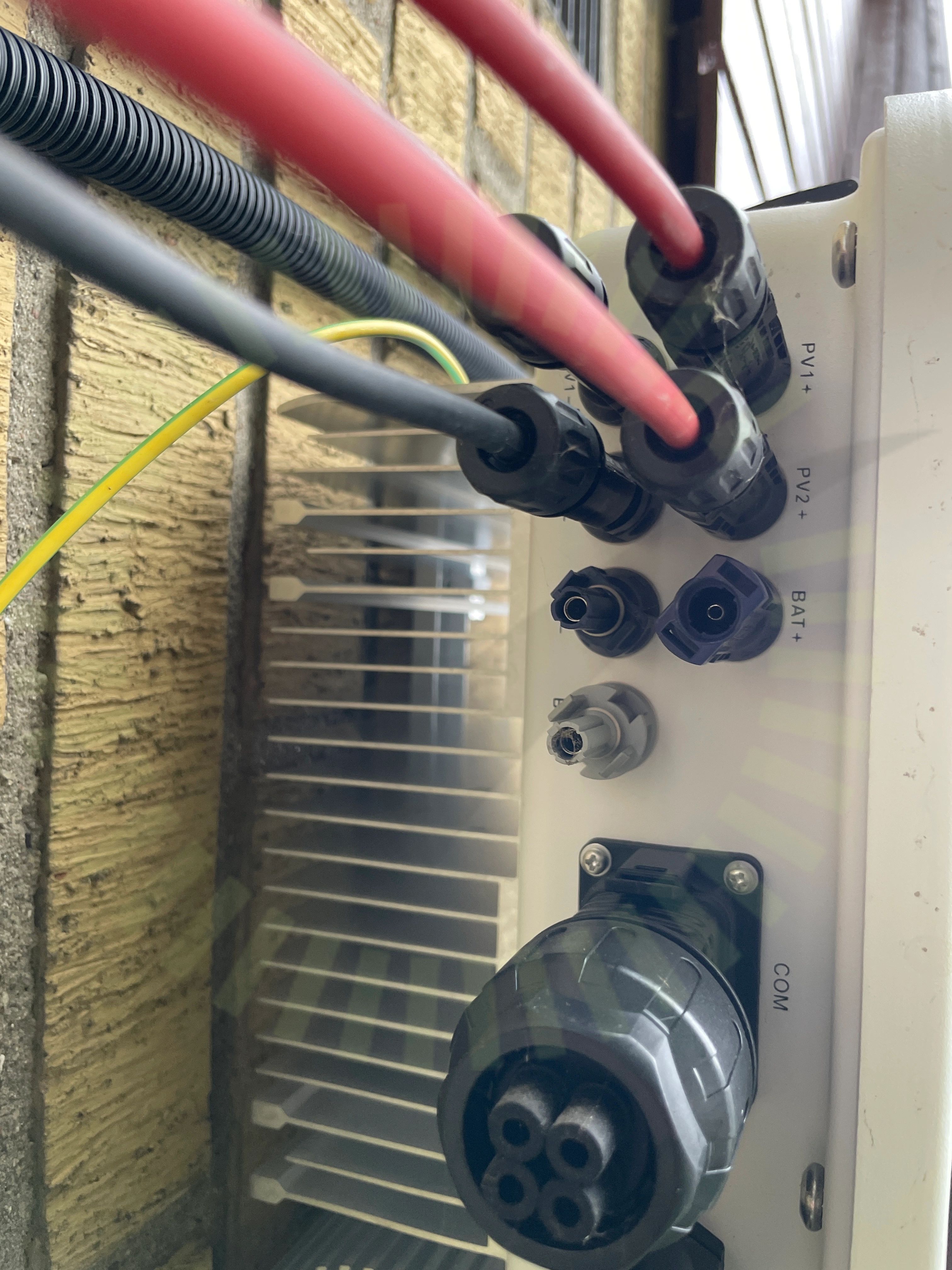

6.6 Växelriktarens IP klassning

Inte godkänd

Skydd för kontakter som ej används saknas, detta skadar växelriktarens IP klassning.
