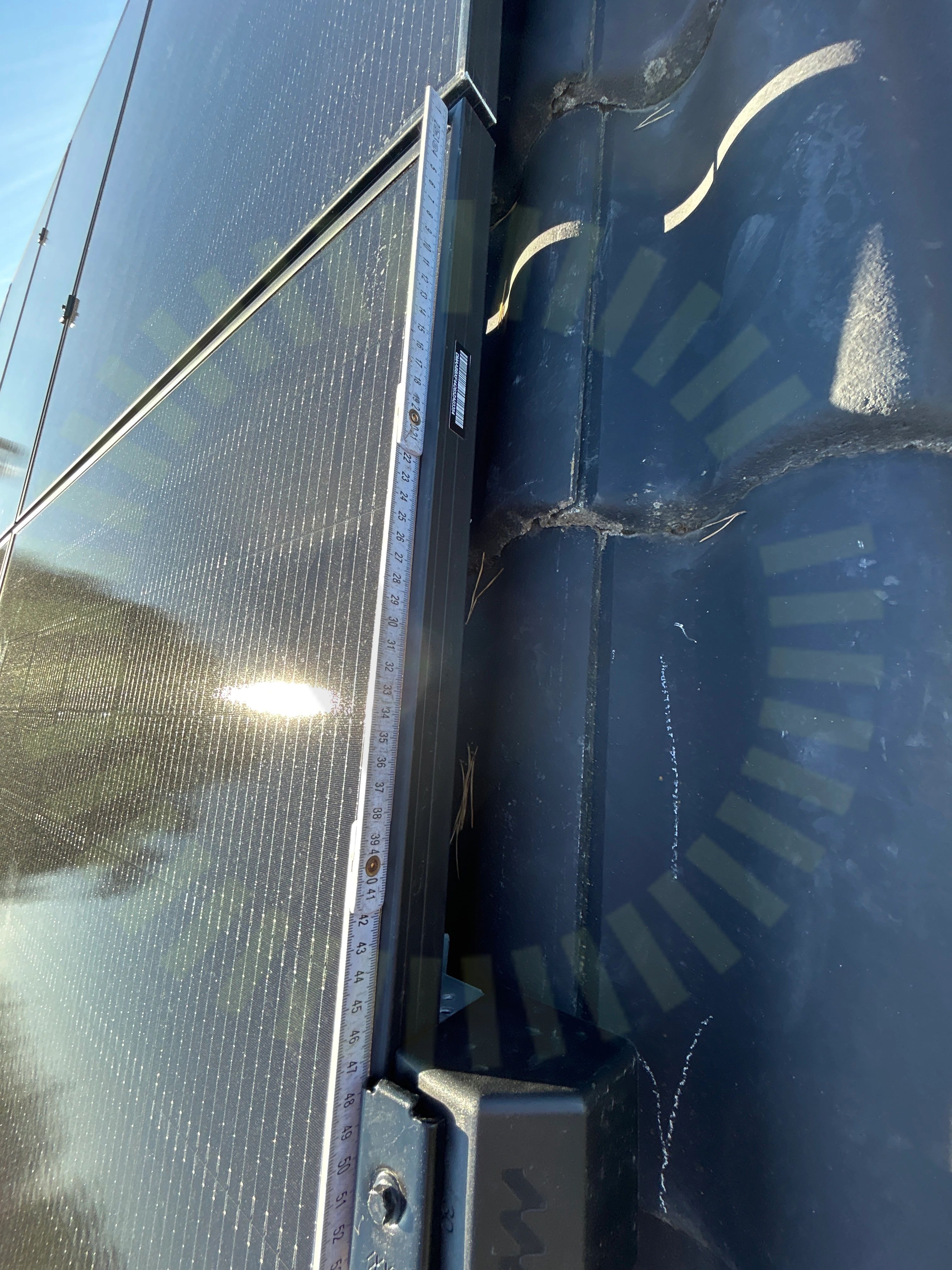

2.1 Nordmounts klämmor klämzon
Inte godkändKlämmor är placerade utanför den angivna klämzonen för den valda klämman. Underlag för använd klämzon saknas.
Besiktningsrapport
9.7
Installation genom
Takkraft
Datum
23 september 2026
Ort
Upplands Väsby, Stockholms län
97% godkända3% ej godkända
Om installationen
PanelerDMxxxG12RT-G54HBB
MontagesystemNordmount Panntak: Bärläkt
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörUndercentral
TillbehörEastron: SEM3-M-2
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
DMEGC: DMxxxG12RT-G54HBB
Anmärkningar
2/18

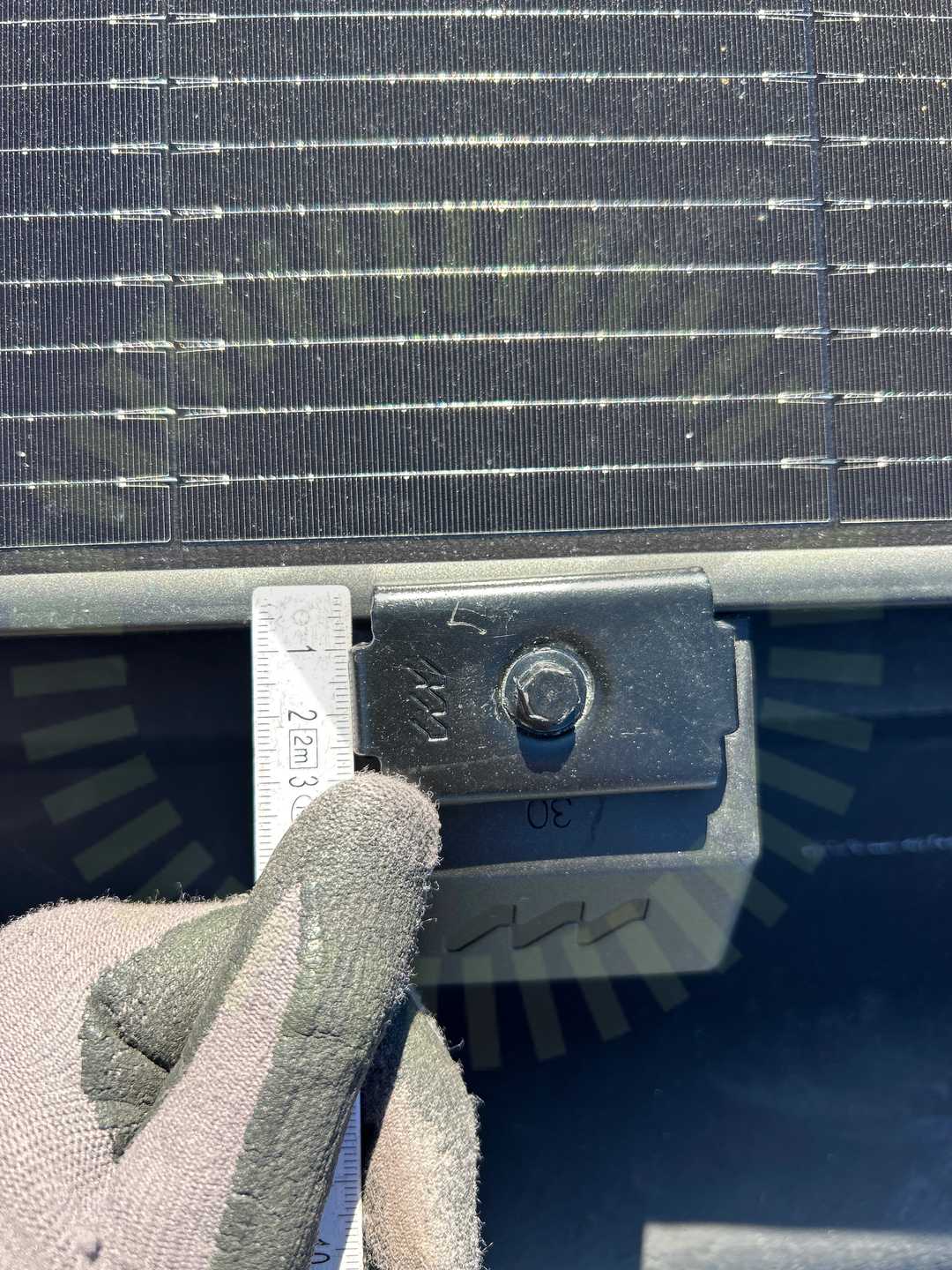

2.2 Nordmounts klämmor överlappning
Inte godkändKlämmorna överlappar inte korrekt med panelramen. Ligger snett mot ramen så ena sidan inte överlappar korrekt. Måste tryckas in hela vägen.
Godkända kontrollpunkter
16/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Eastron: SEM3-M-2
Anmärkningar
1/53.1 Avsäkring
Inte godkändSmartmätare ej lämpligt avsäkrad.
Godkända kontrollpunkter
3/5FastsäkringKabelareaSignalkabel
Ej tillgängligt vid besiktning
1/5Placering av CT klämmor
Nordmount Panntak: Bärläkt
Godkända kontrollpunkter
23/23Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLiggande skenorLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
SigeEnergy: SigenStor EC 5.0-25.0 TP
Godkända kontrollpunkter
46/47AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFunktionsjordFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSträngdimensioneringSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/47Genomföringar
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
