Besiktningsrapport

8.4

Installation genom

Alstra

Datum

16 juni 2023

Ort

Södra Sandby, Skåne län

Infästningar

Underliggande takpanna

Panelkablagets böjradie

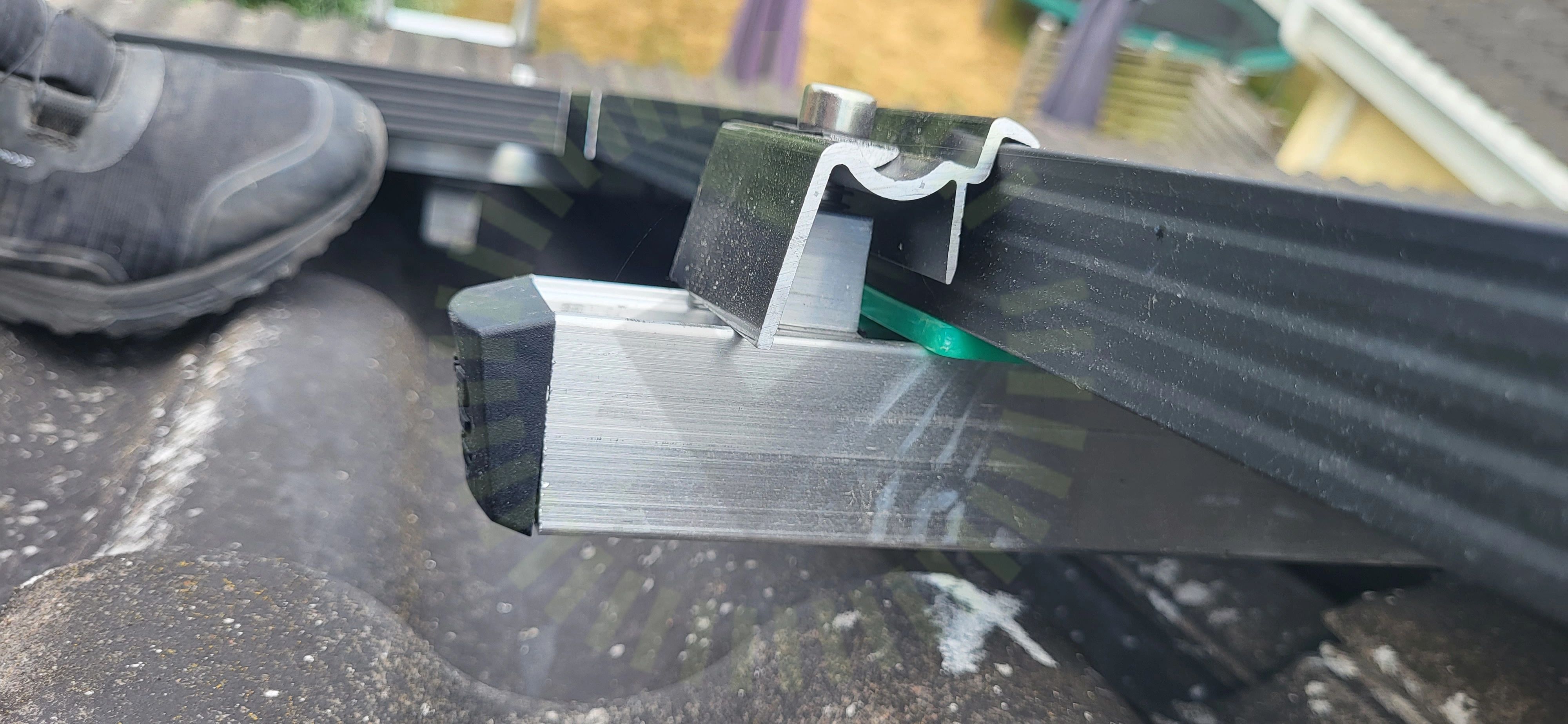

+ 11

87% godkända13% ej godkända

Om installationen

PanelerRisen: RSM40-8 385-405W

OptimerareSolarEdge: S-Serie

MontagesystemK2: SingleRail: CrossHook 3S

MontagesystemK2: Standing Seam Clamps: Single Rail

VäxelriktareSolarEdge: SE3K-10K

Installerad av Alstra som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Boningshus, K2: SingleRail: CrossHook 3S

Anmärkningar

6/28

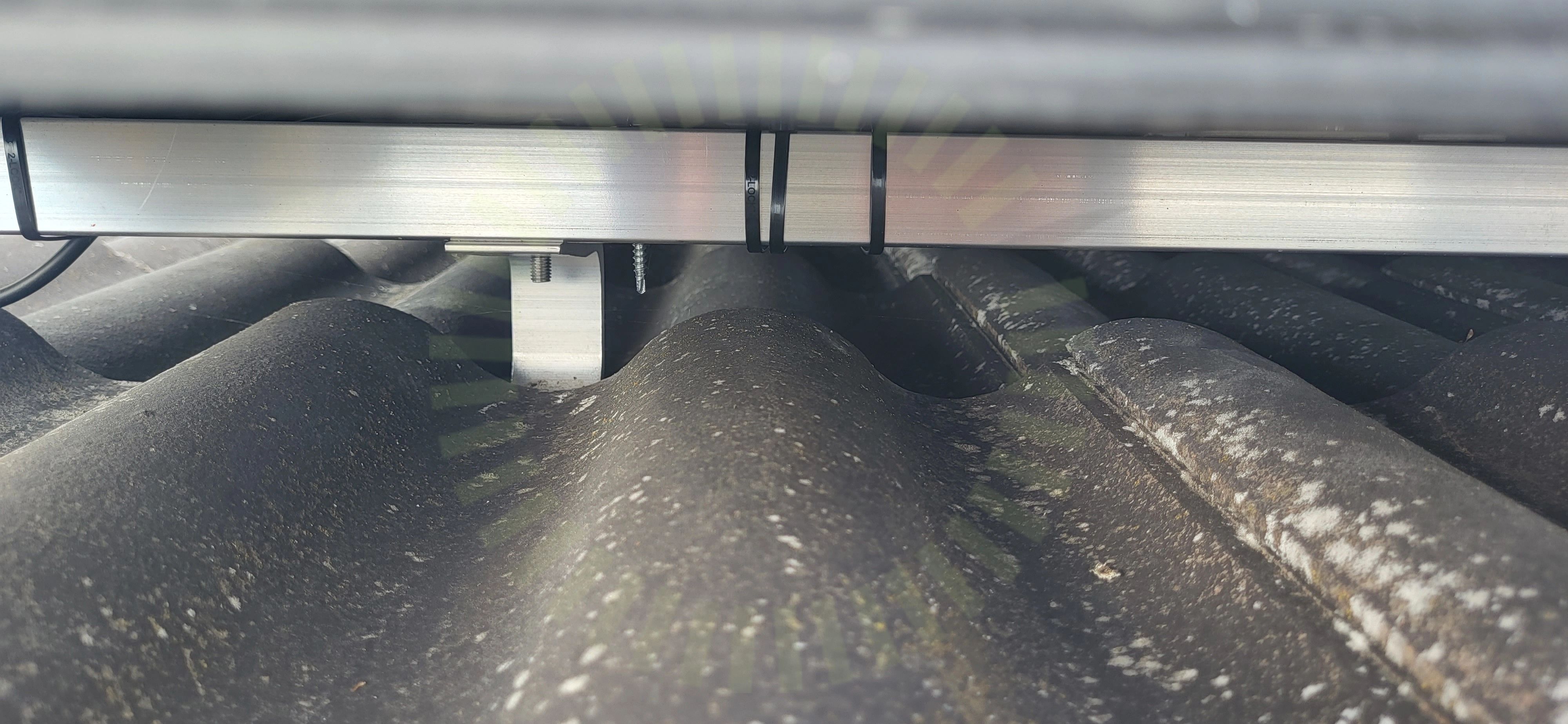

2.1 Främmande material

Inte godkänd

Material som inte är från tillverkaren av montagesystemet är inte tillåtet att använda vid montering. Självborrande skruv genom skena som ej kommer från K2.

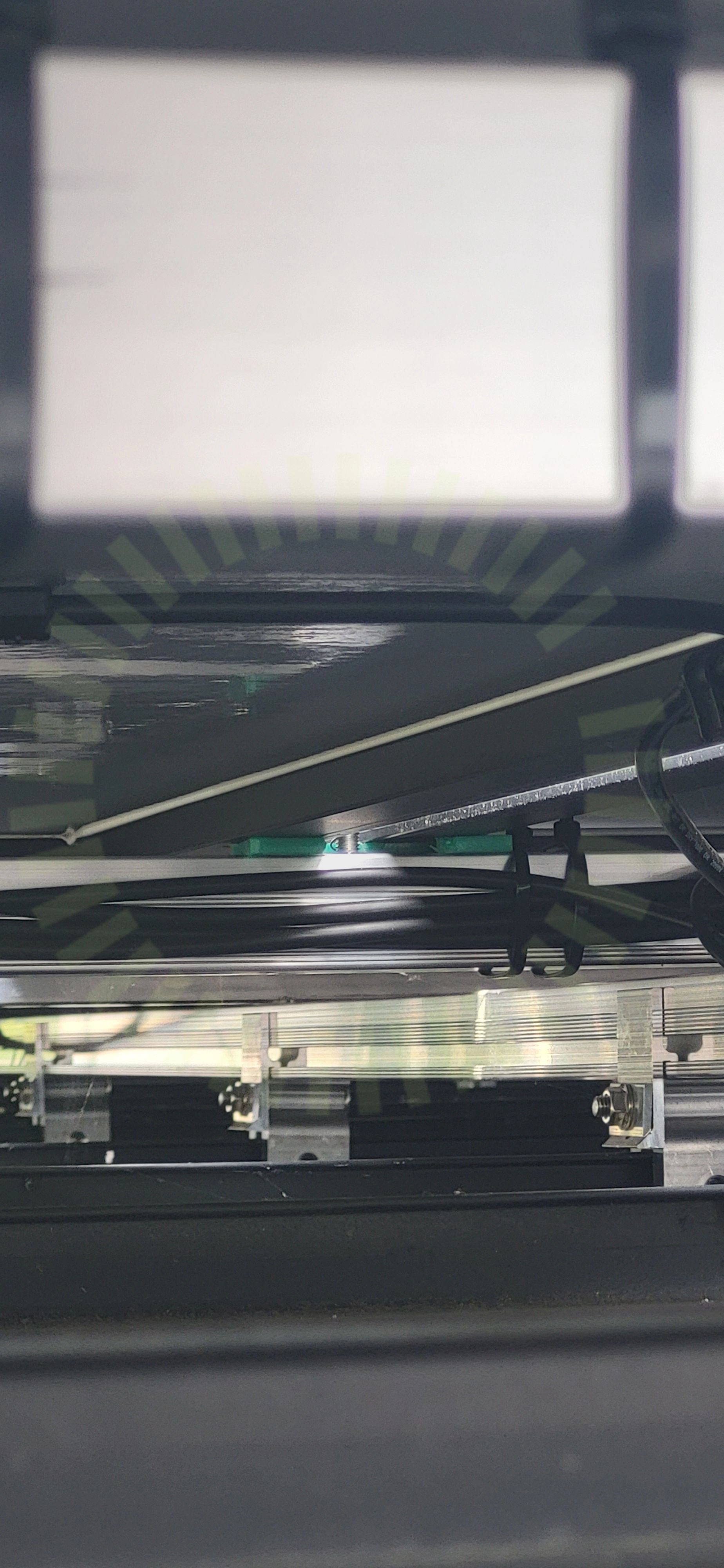

2.2 Föremål mellan skena och panelram

Inte godkänd

Distanser mellan skena och panel. Höjdjustering på valt sätt är olämpligt.

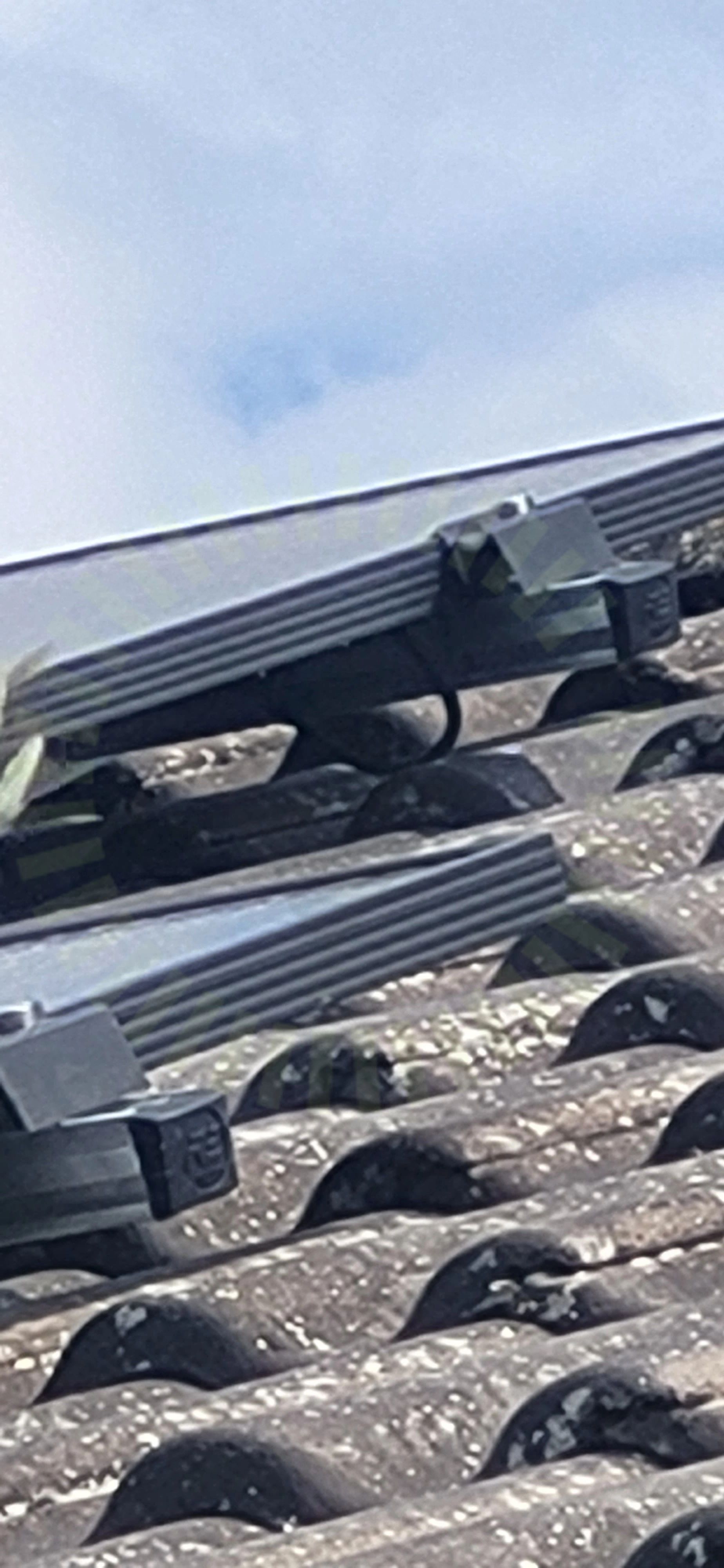

2.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

2.4 Infästningar

Inte godkänd

Infästning är utförd i undermålig konstruktion. Brädor lagda mellan två bärläkt som kroken sen är skruvad i. Infästningar ska ske i takstol eller i råspont.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

2.5 Snö- och Vindlastberäkning

Inte godkänd

Montage är inte utfört enligt den överlämnade lastberäkningen.

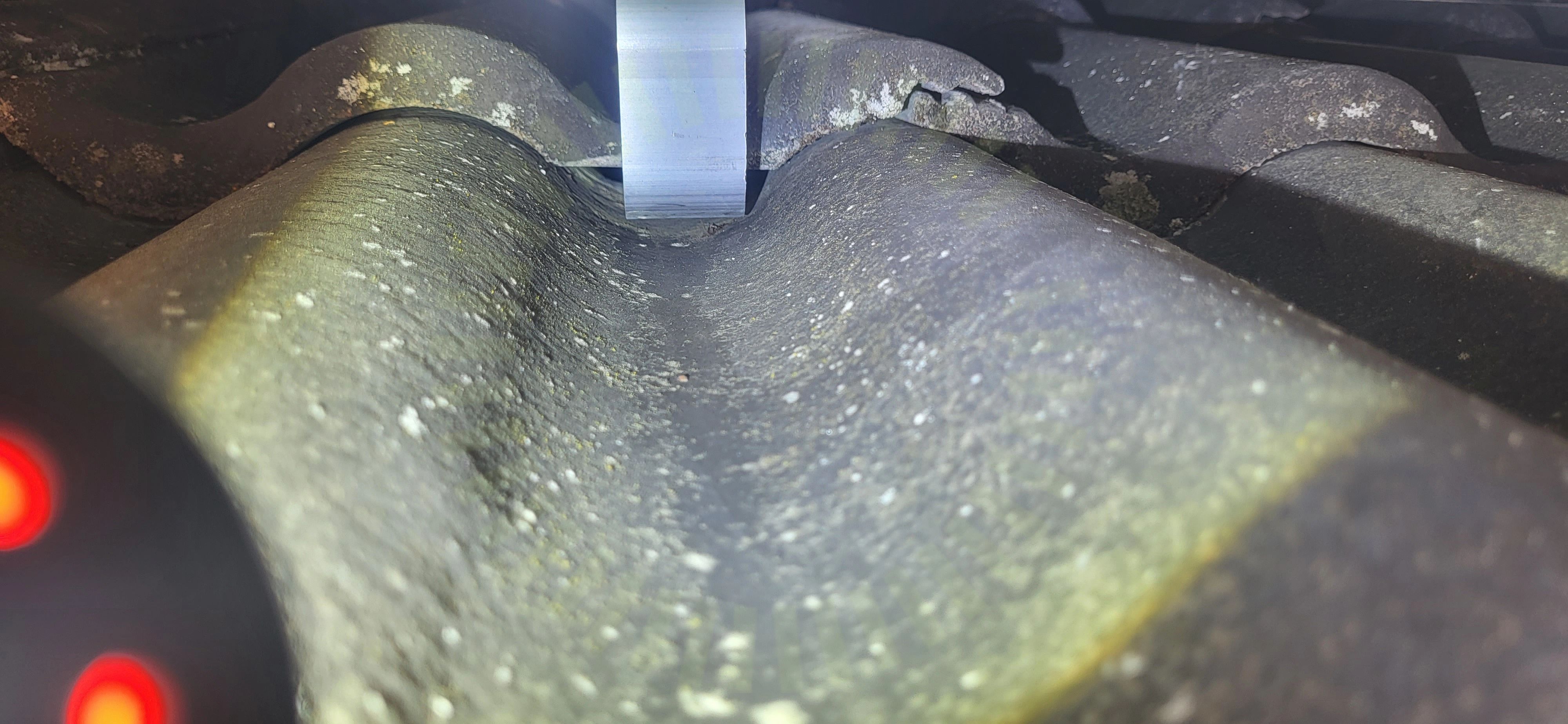

2.6 Underliggande takpanna

Inte godkänd

För kort avstånd mellan takkrok och underliggande takpanna.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 13

Godkända kontrollpunkter

22/28

Använd skruv för klämmaDC kabel förläggningKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas infästning korslagerSkenornas överhängSkenornas överhäng korslagerSkenors avstånd till varandra korslagerSkenskarvarSkenskarvar korslagerTakets lutningTakgenomföringTakkrokarnas CCTvådelad takkrokVäderbeständigt materialÄndklämmor

Boningshus, Risen: RSM40-8 385-405W

Anmärkningar

3/16

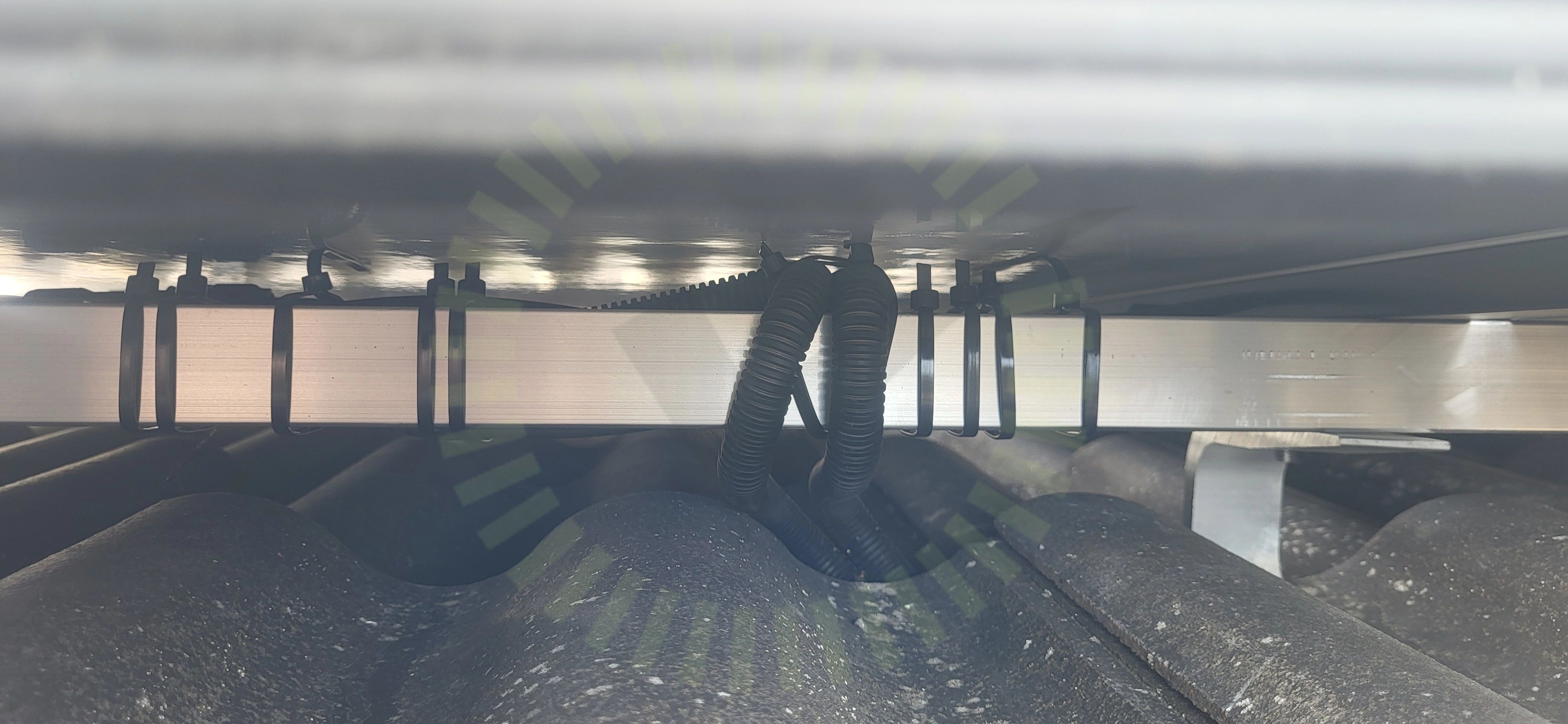

3.1 Föremål mot bakstycke

Inte godkänd

Buntband trycker mot panelens bakstycke. Avklippta buntband som blivit vassa och river mot panelens bakstycke.

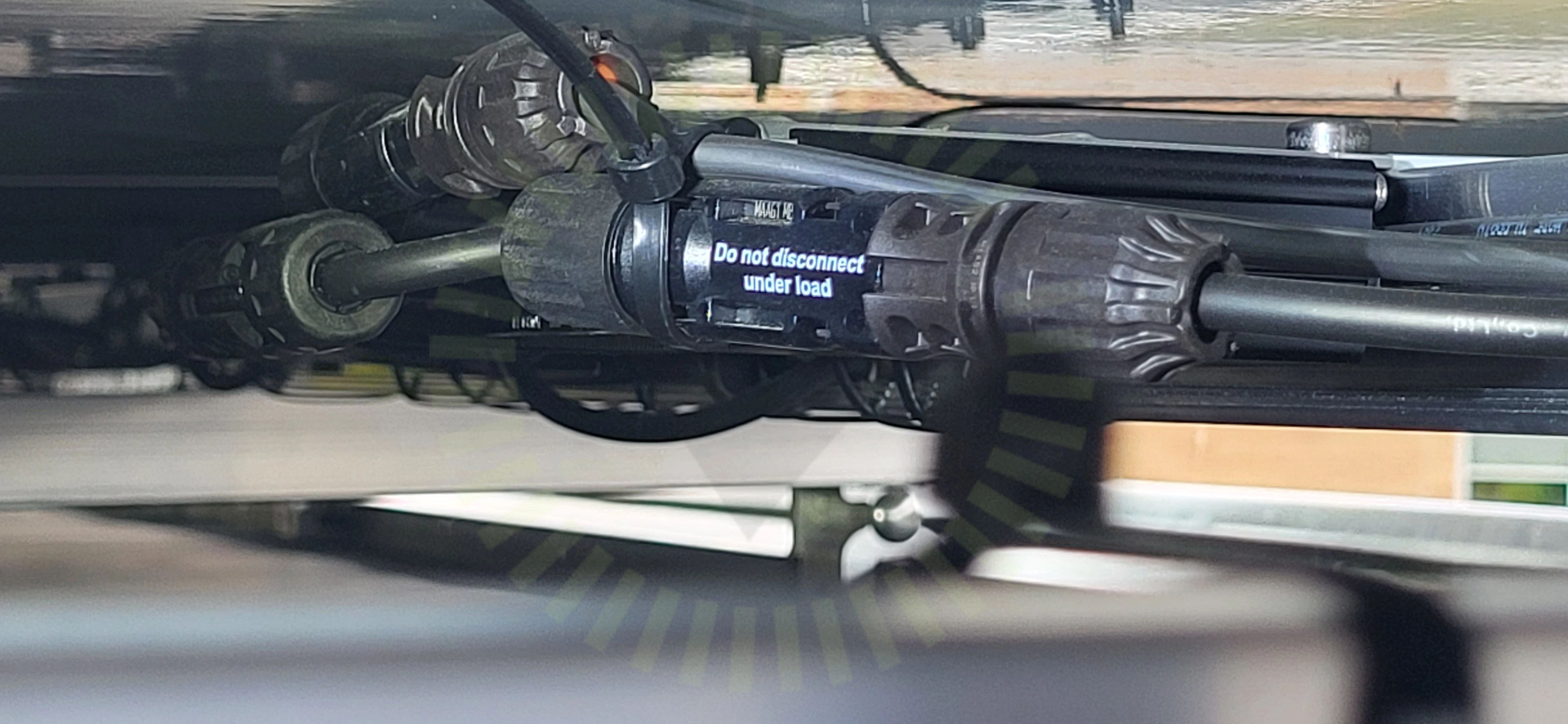

3.2 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

MA711 (se_en) Monteringsanvisningar, Sida 4

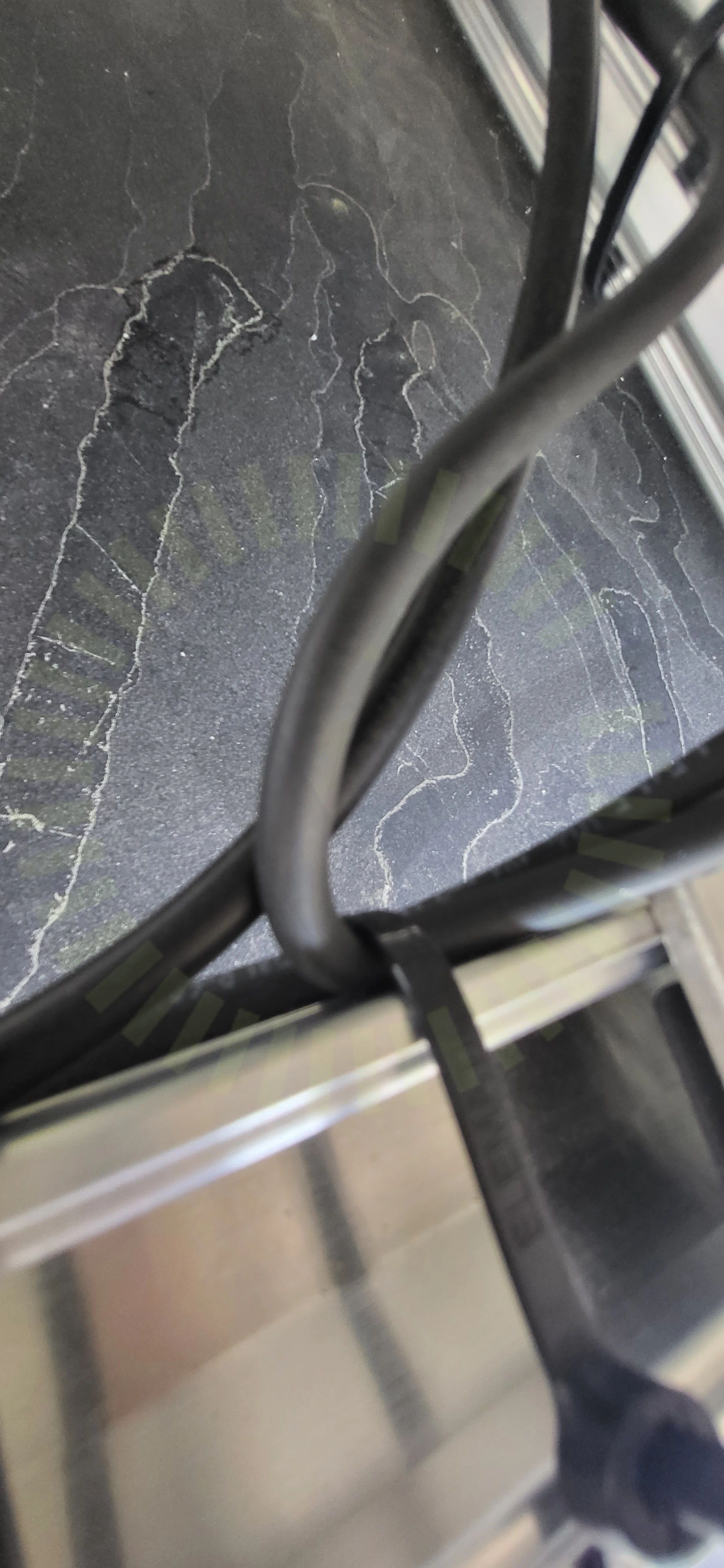

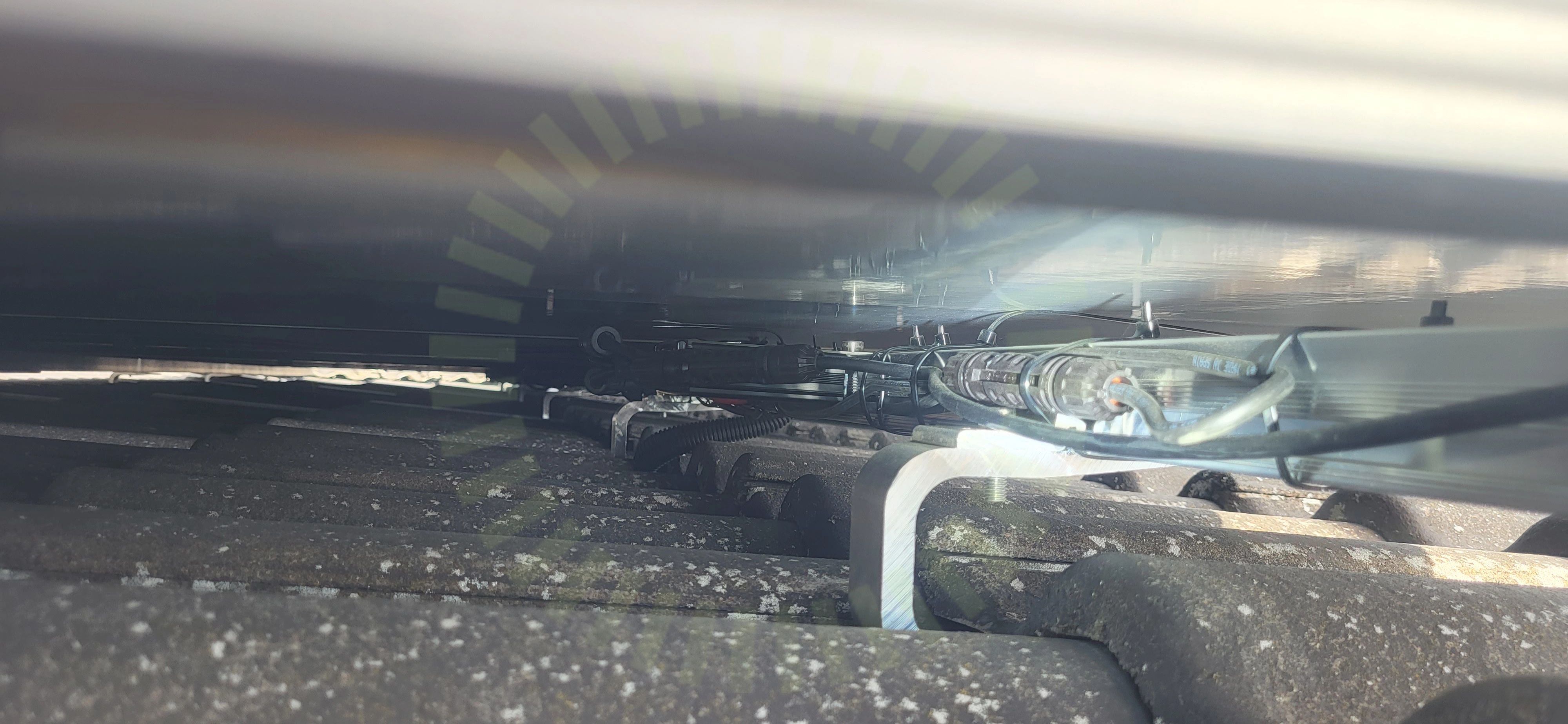

3.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

13/16

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslådaPanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Förråd, K2: Standing Seam Clamps: Single Rail

Anmärkningar

1/25

4.1 Föremål mellan skena och panelram

Inte godkänd

Distanser mellan skena och panel. Höjdjustering på valt sätt är olämpligt.

Godkända kontrollpunkter

24/25

Använd skruv för klämmaCC mått InfästningDC kabel förläggningFrämmande materialKabeluppfästningKlämmans kontakt med takKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas infästning korslagerSkenornas överhängSkenornas överhäng korslagerSkenors avstånd till varandra korslagerSkenskarvarSkenskarvar korslagerSnö- och VindlastberäkningVal av klämmaVäderbeständigt materialÄndklämmor

Förråd, Risen: RSM40-8 385-405W

Anmärkningar

3/17

5.1 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

5.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

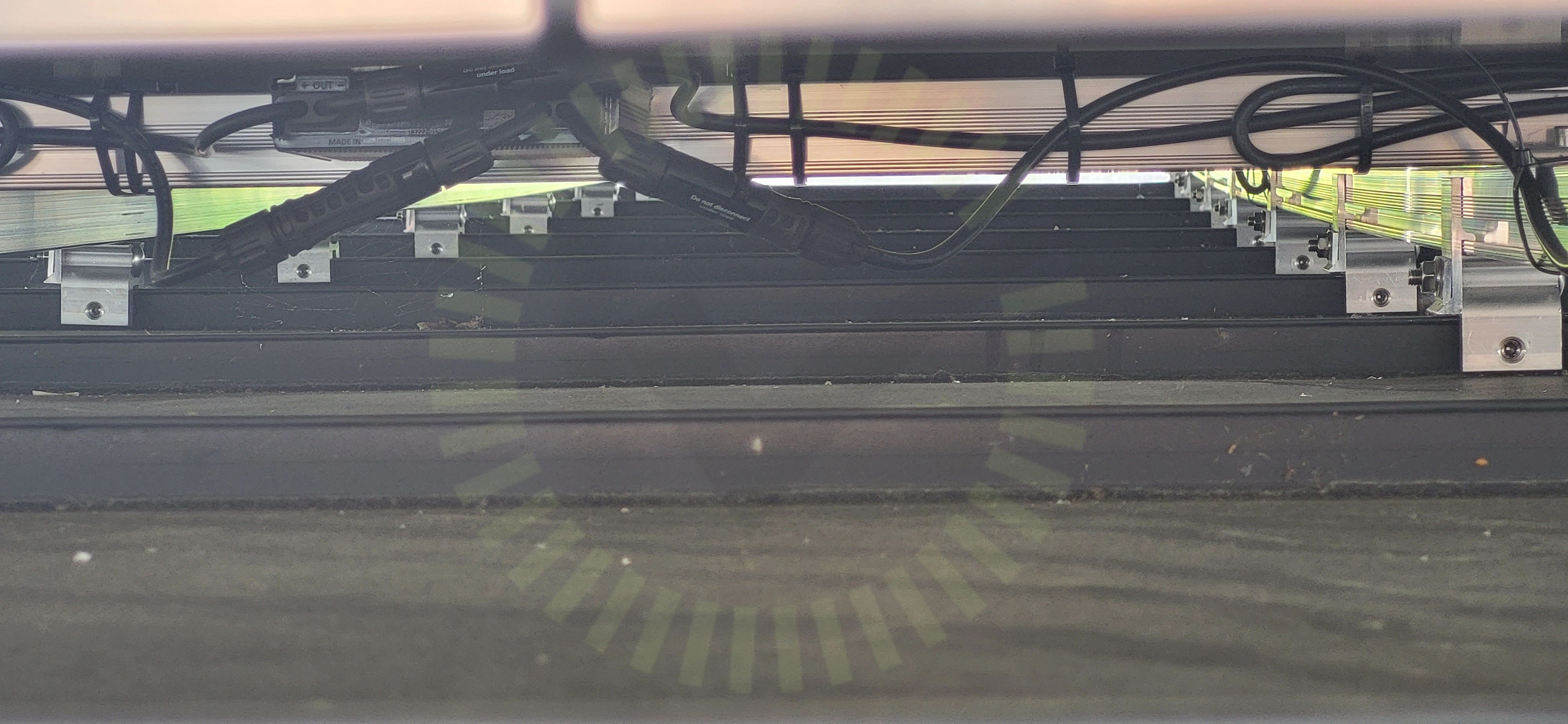

5.3 Stress på kontakter

Inte godkänd

Kontakter har för skarp böjradie från deras utgångar.

Godkända kontrollpunkter

14/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslådaPanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/29

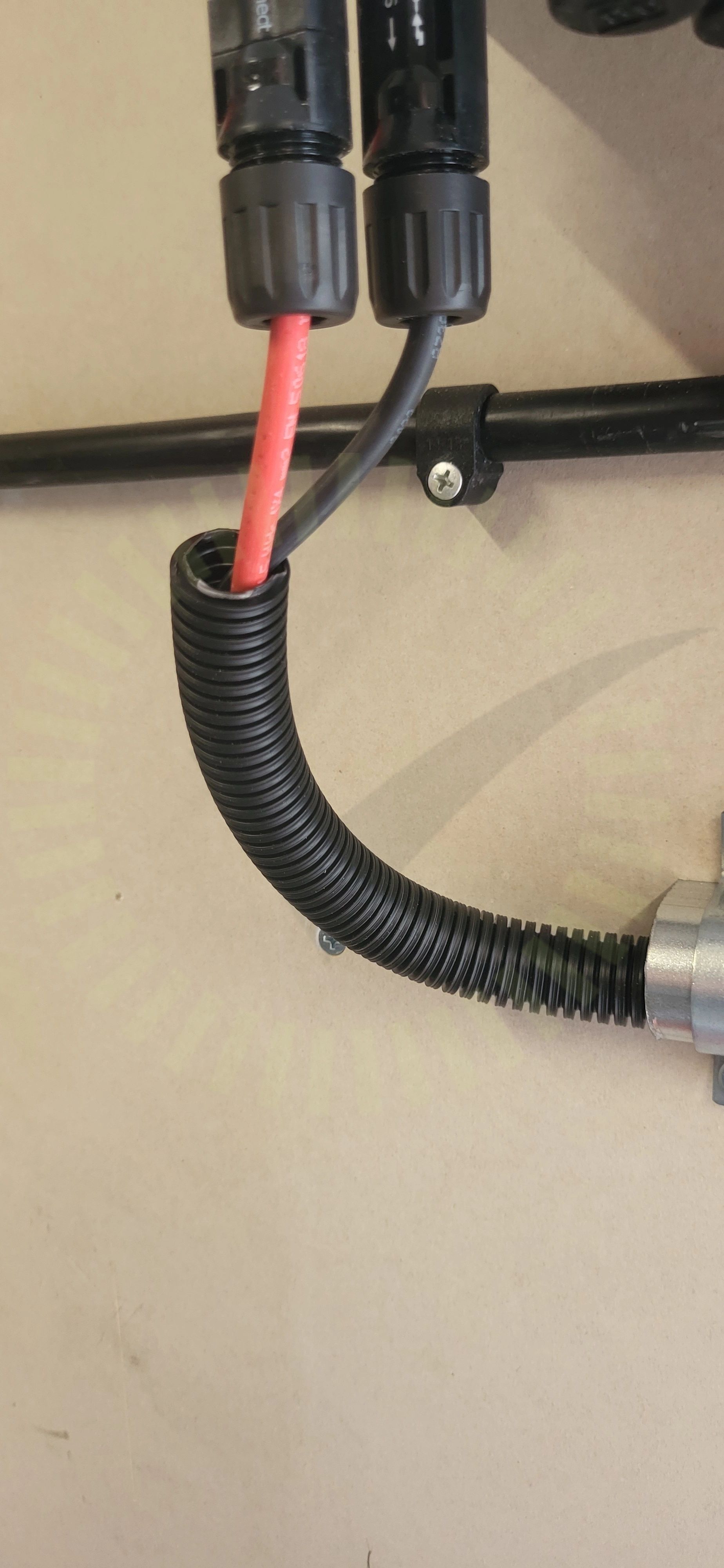

7.1 DC Kontakter stress

Inte godkänd

UV-slang bistår med ständigt tryck åt vänster, vilket påverkar kabeln in till kontakten för ständig stresspåverkan.

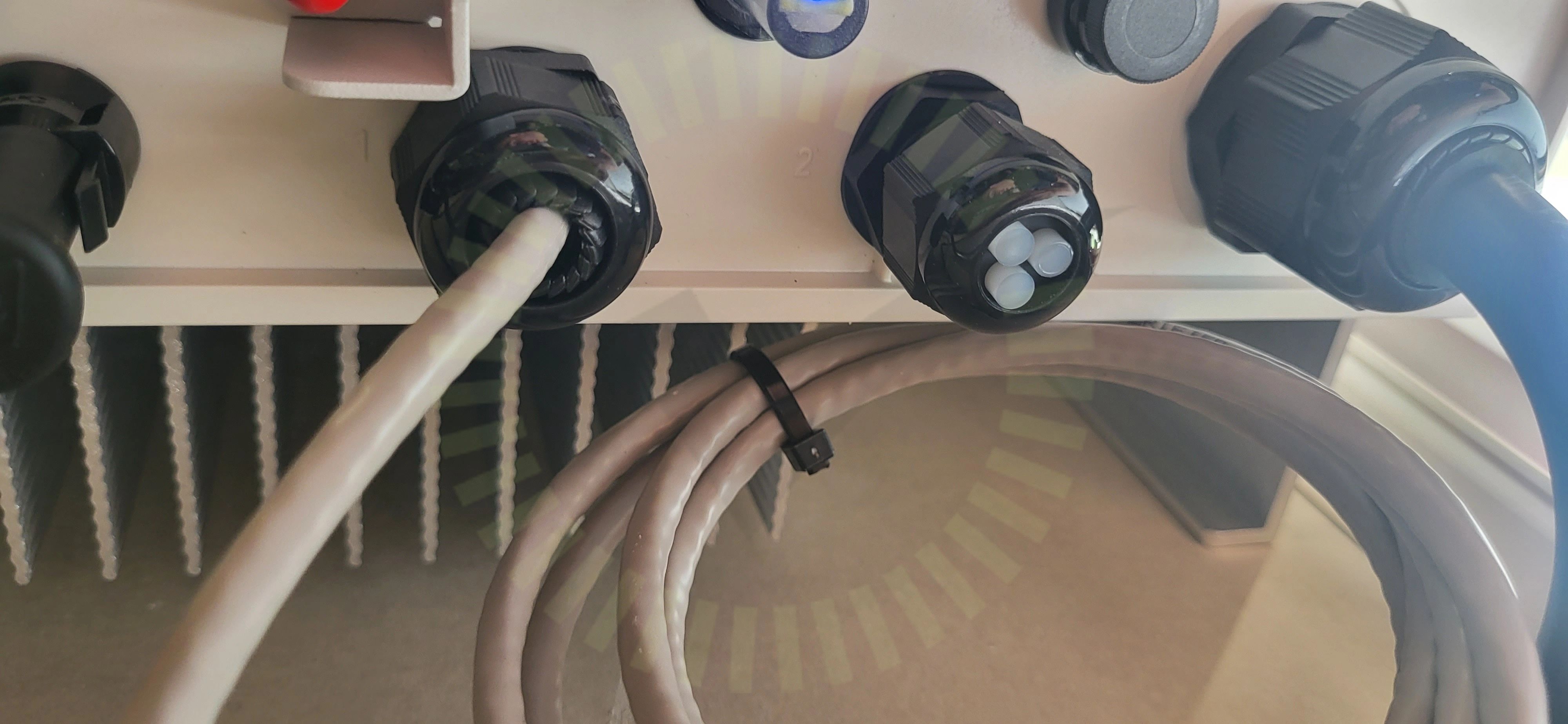

7.2 Förskruvning

Inte godkänd

Förskruvningen sitter inte korrekt, LAN-kabeln går att dra ut och in.

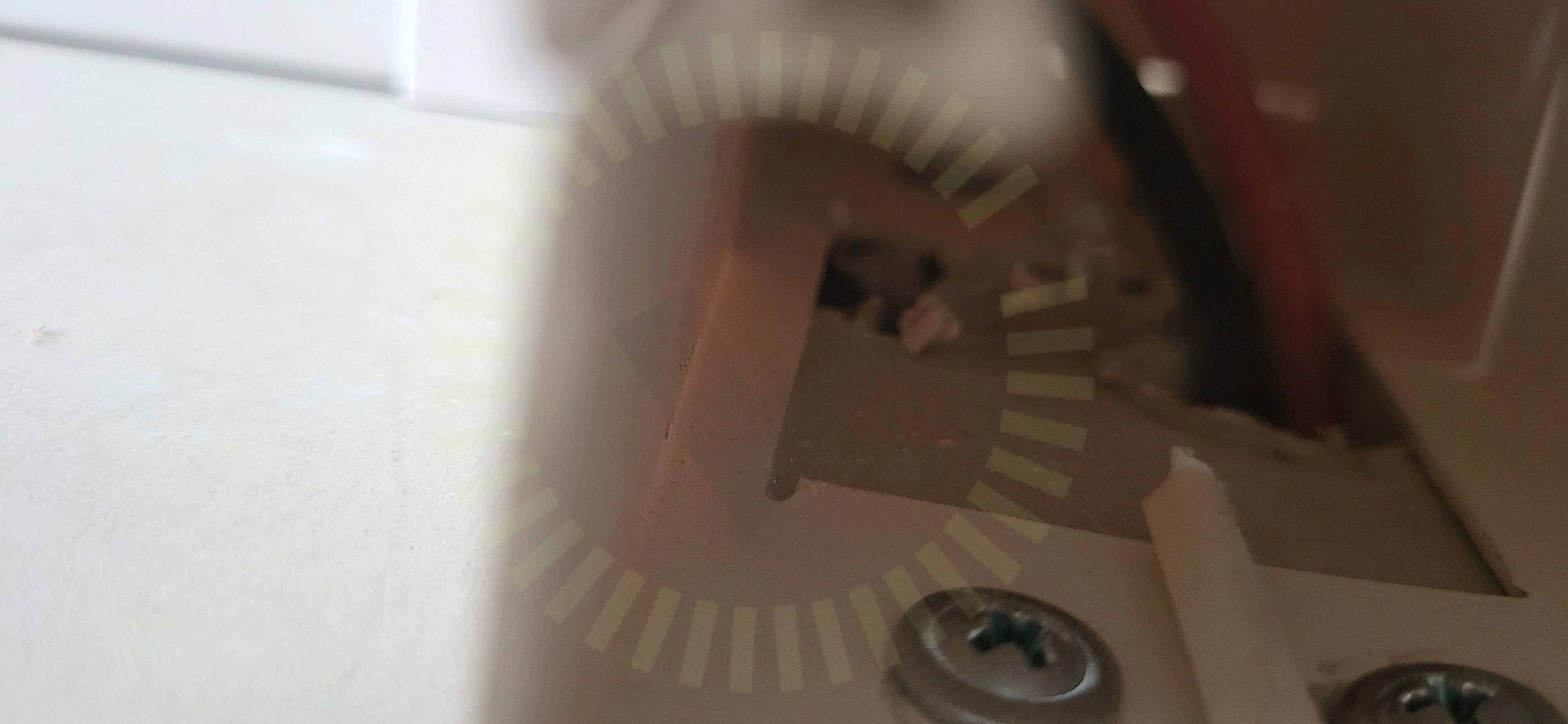

7.3 Genomföringar

Inte godkänd

Genomföring inte tätad.

Godkända kontrollpunkter

26/29

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvståndDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningFastsäkring av växelriktareHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionTätningsinsattsUppskalad ledareVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter
