Besiktningsrapport

9.0

Installation av

Sesol

Datum

22 september 2023

Ort

Hammarö, Värmlands län

Kopplingslåda

Skenornas infästning

Kontaktdon

+ 3

89% godkända

11% ej godkända

Om installationen

Paneler

Longi: LR5-54HTB

Montagesystem

Weland Stål: Läktfästen

Växelriktare

Huawei: SUN2000-12-25KTL-M5

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, Longi: LR5-54HTB (17)Tak 1, Weland Stål: Läktfästen (26)Varselmärkning (5)Växelriktare (38)

Allmänt

Anmärkningar

2/3

1.1 Avtal

Inte godkänd

Kund har fått en annan panelmodell än offererat. Men har fått två olika datablad varav det ena stämmer.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

1/3

Strängschema

Tak 1, Longi: LR5-54HTB

Anmärkningar

4/17

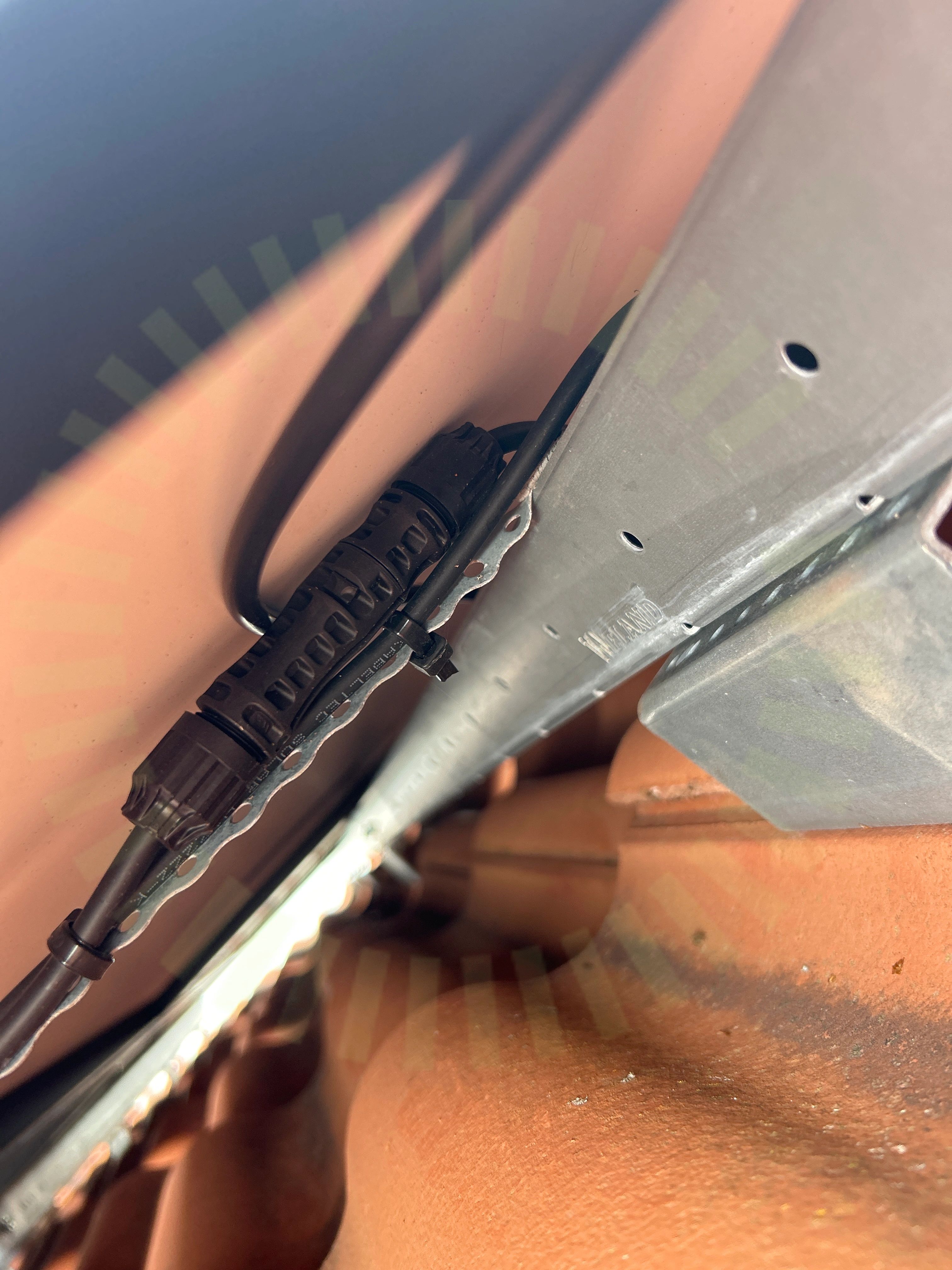

2.1 Föremål mot bakstycke

Inte godkänd

Kontakter ligger i kläm mellan skena och panelens bakstycke.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

2.2 Kontaktdon

Inte godkänd

Kontakt ligger förlagd inuti skenan där den kläms fast av skruven till klämman.

2.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

2.4 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

SS 436 40 00 (522.8.3), Sida 248

Godkända kontrollpunkter

12/17

Avstånd till tak

Dräneringshål

Förläggning DC kontakter

Klämmornas placering

Mellanrum

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Överlappning

Ej tillgängligt vid besiktning

1/17

Förbindelse av kontakter

Tak 1, Weland Stål: Läktfästen

Anmärkningar

2/22

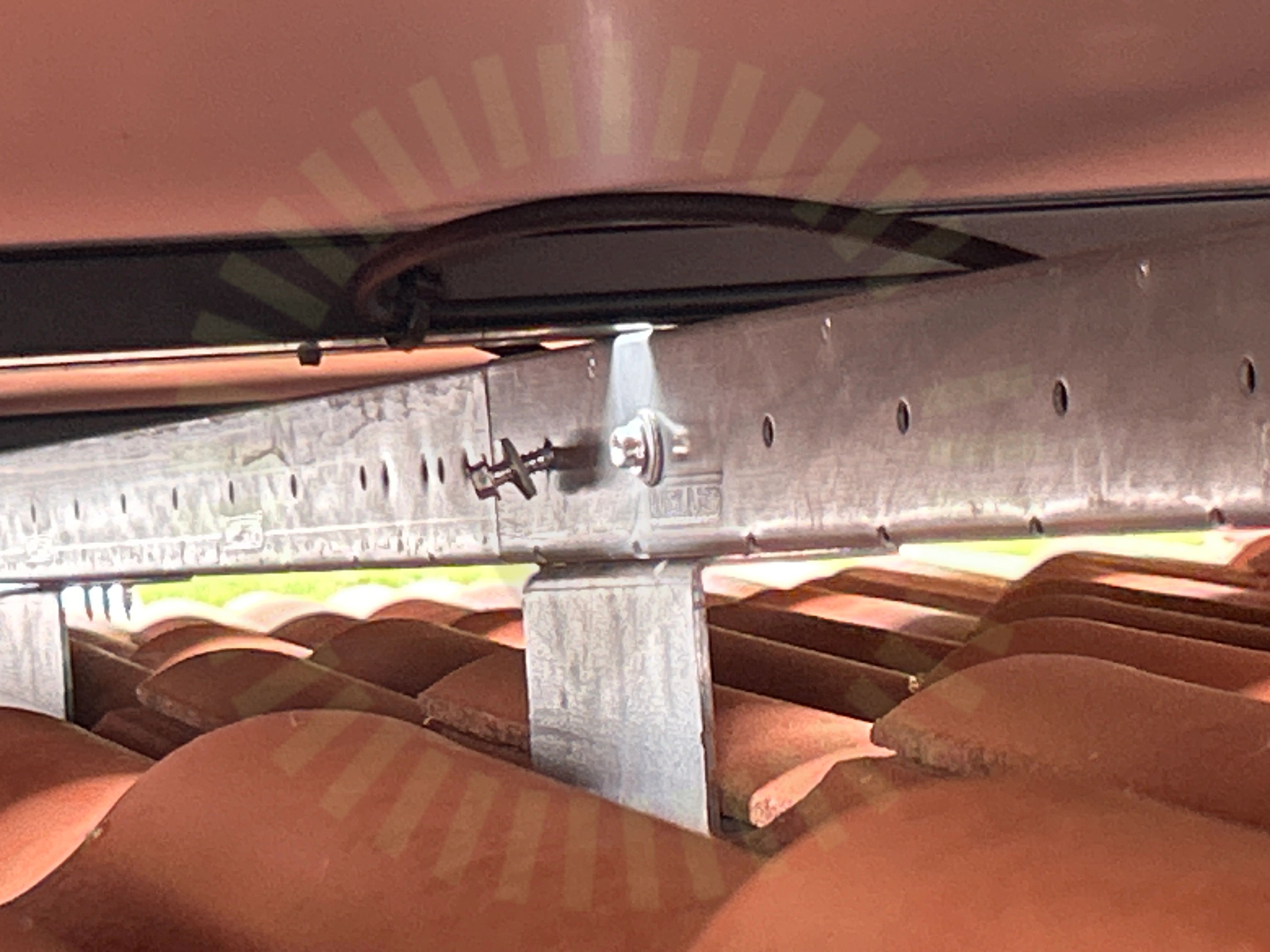

3.1 Skenskarvar

Inte godkänd

Skruvar ej helt iskruvade för skenskarv.

MA5104. Sid 1 (1) | Version 4 - 221101

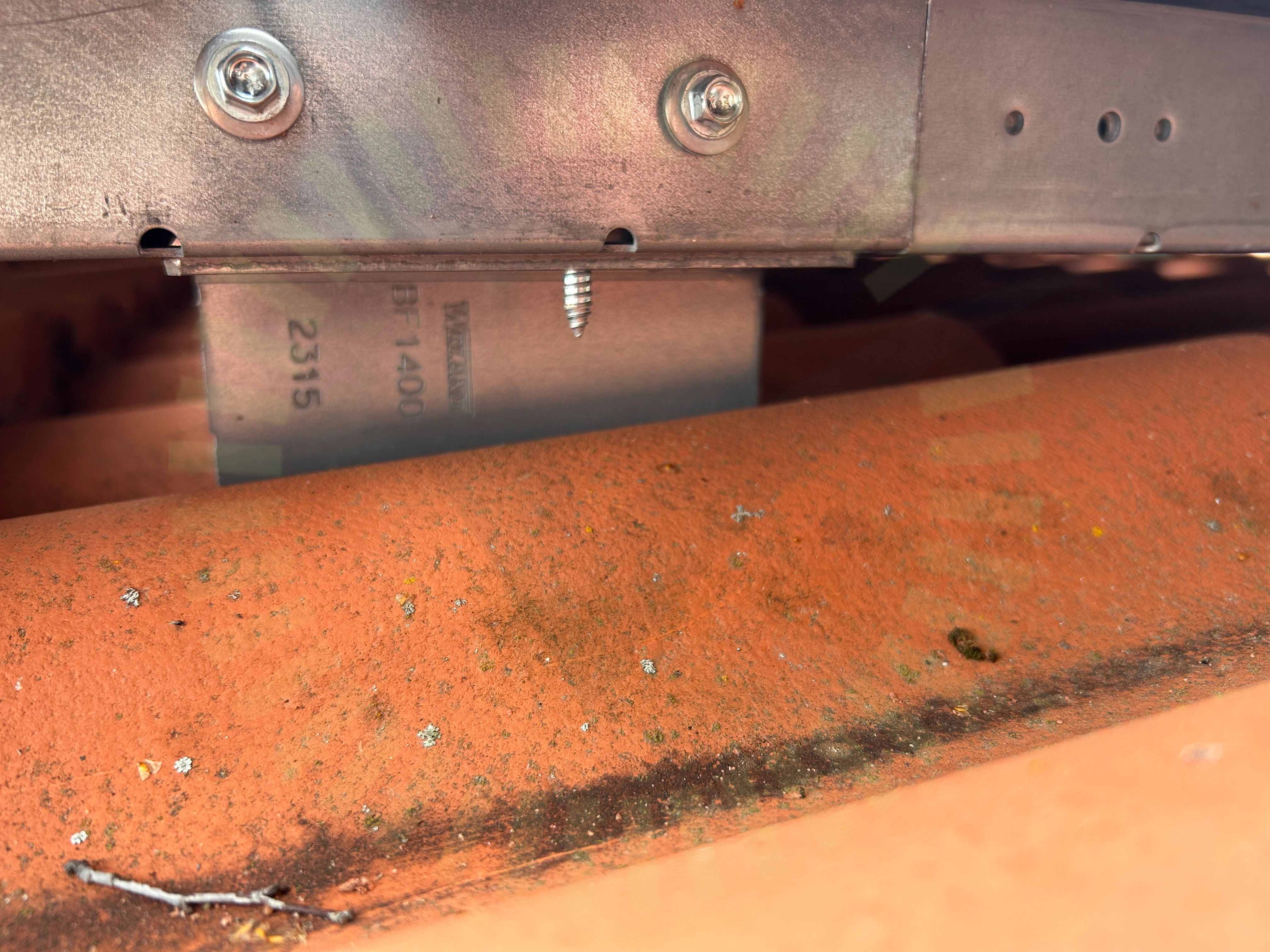

3.2 Skenornas infästning

Inte godkänd

Fel antal skruvar är använda i skeninfästning.

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

20/22

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmor rätt förläggning

Läktinfästning

Mittklämmor

Placering

Skador

Skenornas överhäng

Skenors avstånd till varandra

Snö- och Vindlastberäkning

Takgenomföring

Takkrokarnas CC

Tvådelad Takkrok

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/36

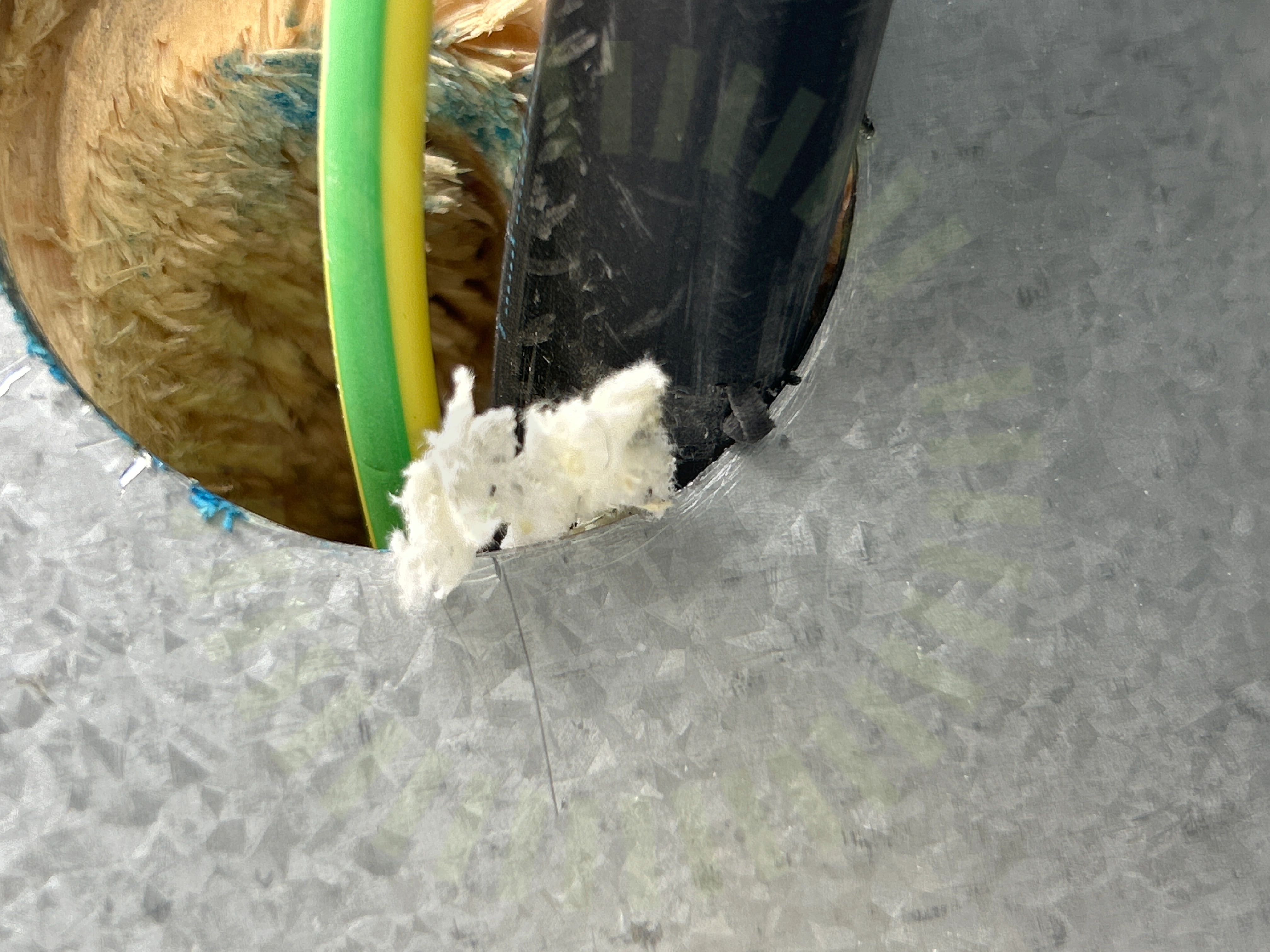

5.1 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

35/36

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Placering

Skadat kablage

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
