Institutet för Solenergikvalitet

Besiktningsrapport

9.4
x

Installation genom

1KOMMA5° Syd (fd SolensEnergi)

Datum

19 mars 2023

Ort

Klågerup, Skåne län
Föremål mot bakstycke
Skenornas infästning
Kabeluppfästning
96% godkända4% ej godkända

Om installationen

PanelerDenim: U M3 405-410 BB 108H
MontagesystemVan der Valk: ValkPitched - Clamp
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
1KOMMA5° Syd (fd SolensEnergi)

Installerad av 1KOMMA5° Syd (fd SolensEnergi) som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Anmärkningar

1/6

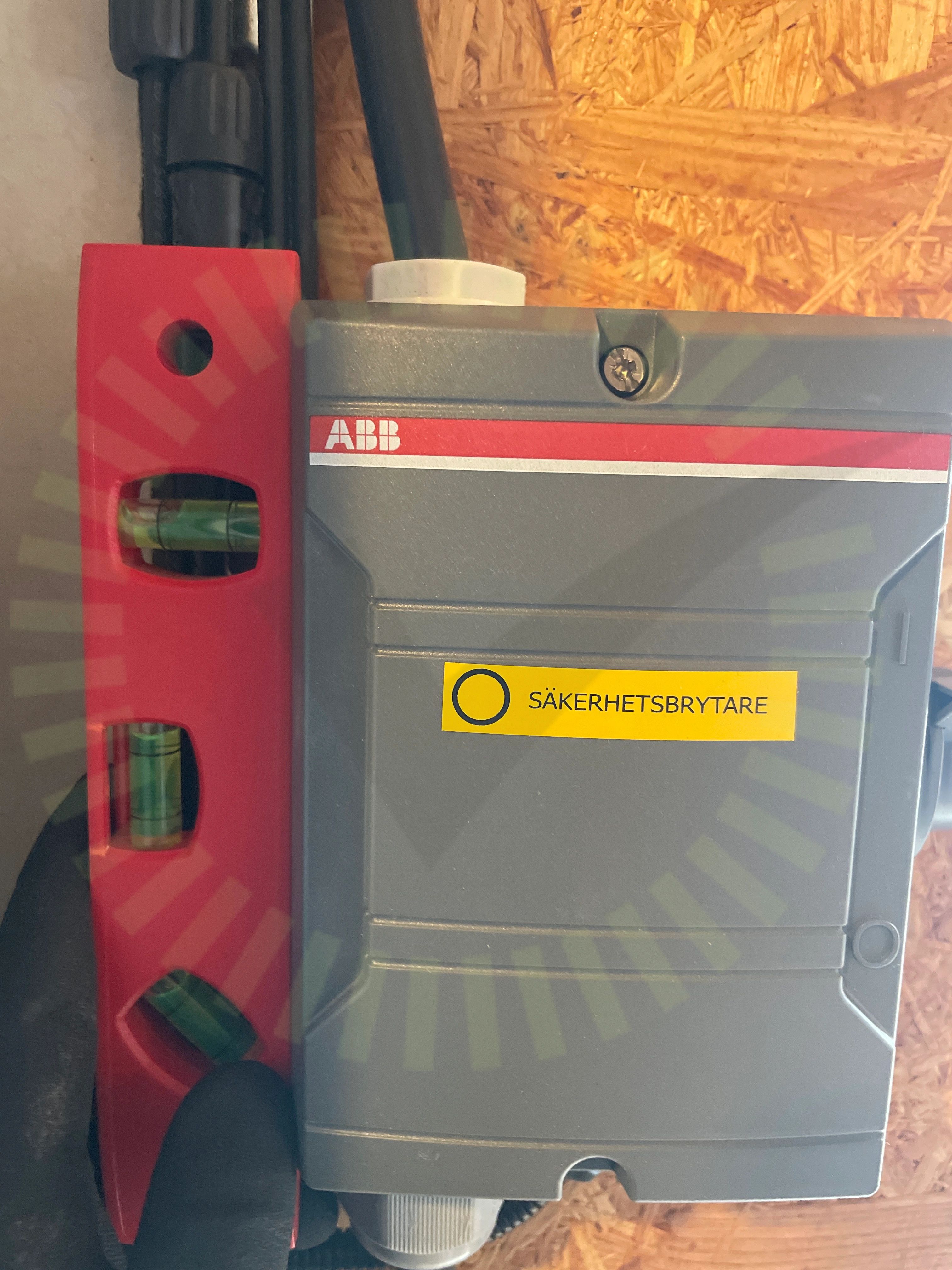

Rakt monterad

2.1 Rakt monterad

Rekommendation

Säkerhetsbrytaren är inte monterad rakt

Godkända kontrollpunkter

5/6
BöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, Denim: U M3 405-410 BB 108H

Anmärkningar

1/14
Föremål mot bakstycke

3.1 Föremål mot bakstycke

Inte godkänd

Slang ligger och trycker mellan skena och panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Denim-installation-manual-BB-BW-20220829, Sida 5

Godkända kontrollpunkter

13/14
DräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramSträngförläggning

Tak 1, Van der Valk: ValkPitched - Clamp

Anmärkningar

2/18

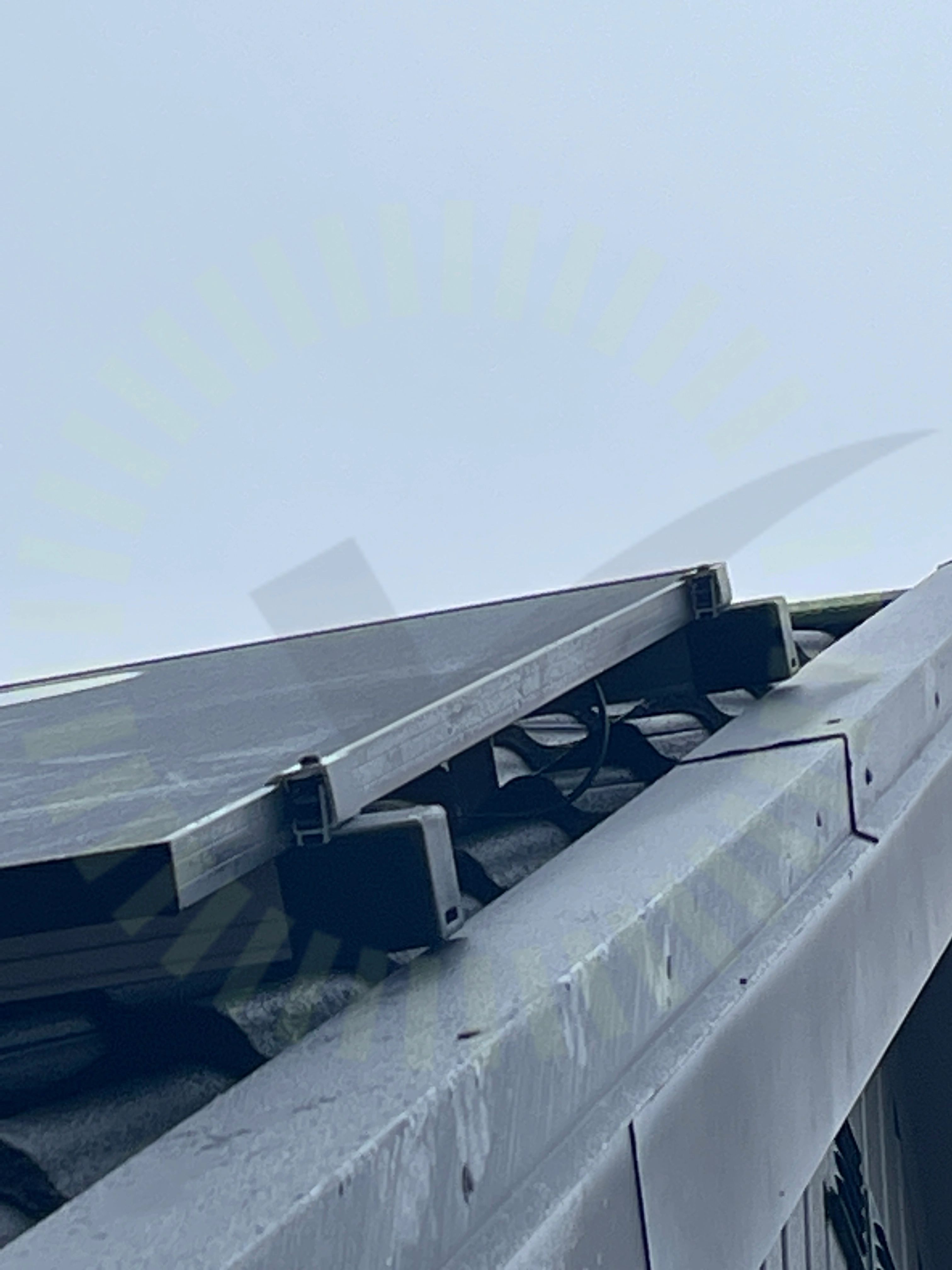

Kabeluppfästning

4.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid. Kablage samt kontakt ligger an mot tak

SS 436 40 00 (712.521.101 och 522.8.4)

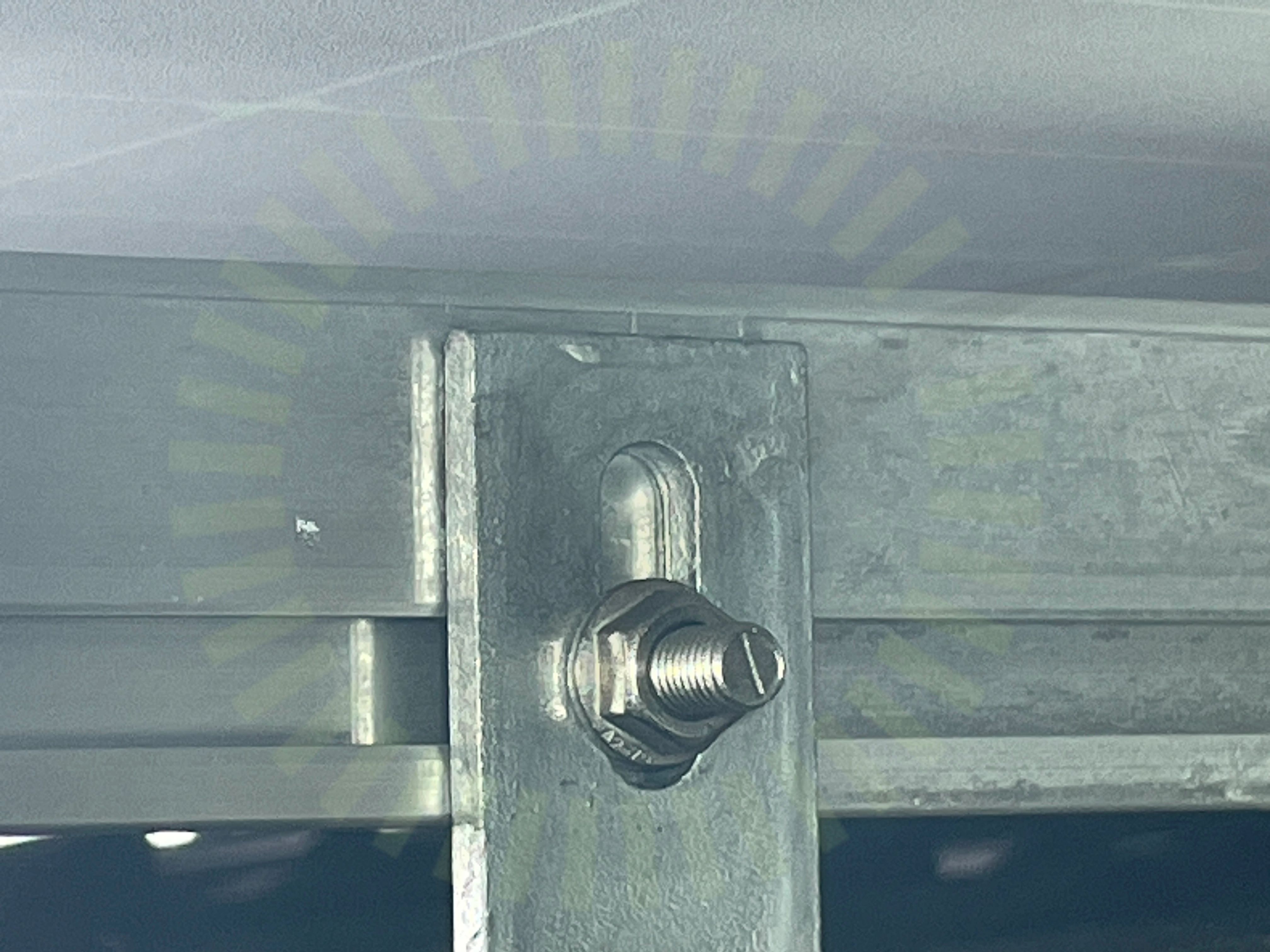

Skenornas infästning

4.2 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual.

Tillverkarens anvisningar

Godkända kontrollpunkter

16/18
Avstånd pannaFrämmande materialInfästning TakstolInfästningarnas CC måttMittklämmorPanelramens tjocklekShimsSkadorSkarp kantSkenornas skarvSkenornas överhängSkyddSlutfästeSnö- och VindlastberäkningTakgenomföringVäderbeständigt material

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/29

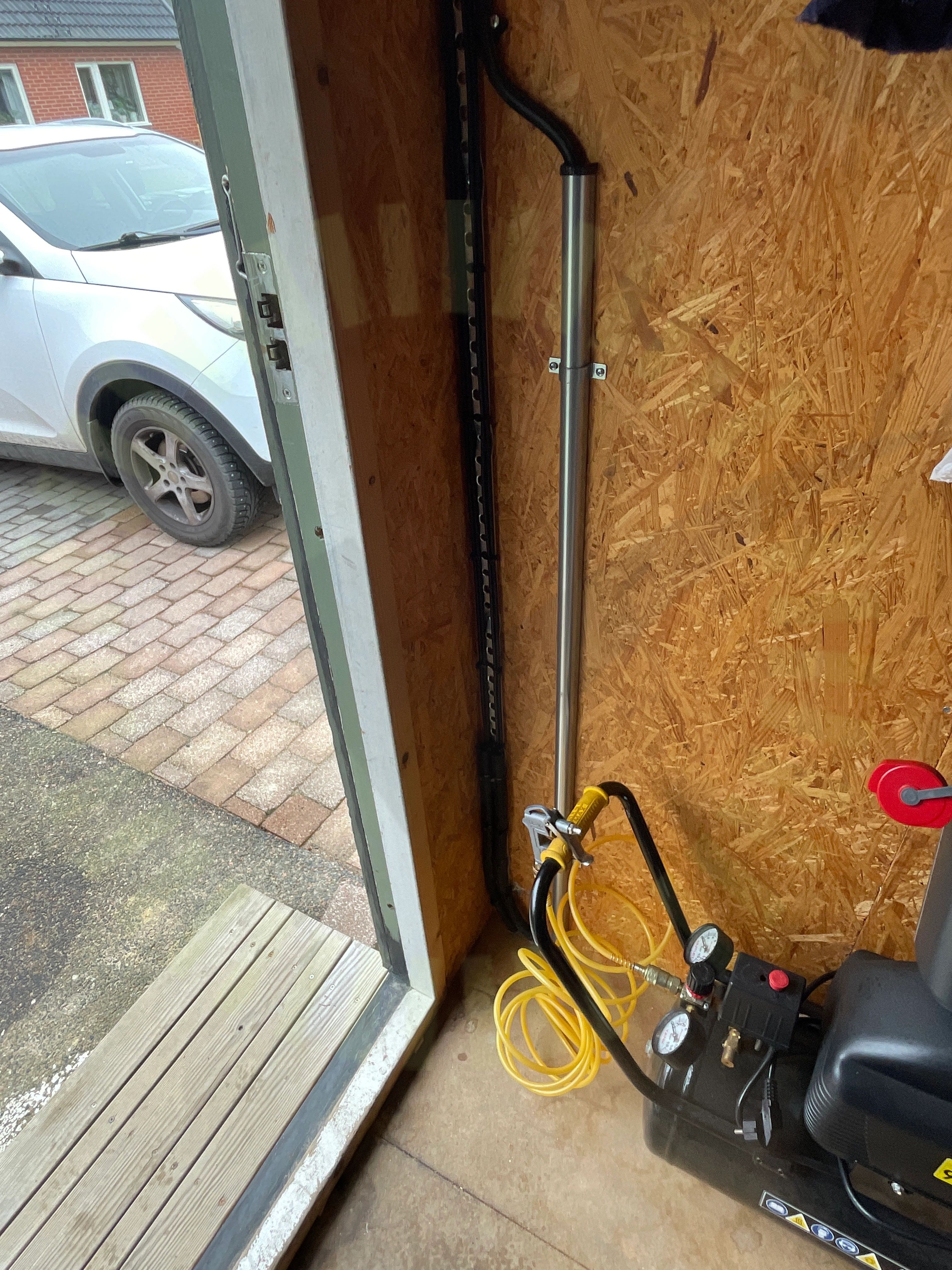

DC Kablage skydd

6.1 DC Kablage skydd

Rekommendation

Kablaget är förlagt utan hänsyn till den yttre påverkan. Ej skyddat med mekaniskt skydd, risk för skada

SS 436 40 00 (132.5)

Godkända kontrollpunkter

28/29
AC anslutning växelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordning av chassiKontakterLedare FastspändaMärkningPlaceringSäkringsdimensionVentilation
