Besiktningsrapport

9.7

Installation genom

Nova Solar

Datum

2 september 2025

Ort

Hisings Kärra, Västra Götalands län

Sammansättning av komponenter

Förskruvning

Panelkablagets böjradie

Enkelisolerade ledare

93% godkända7% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B60HBB

MontagesystemNordmount Panntak: Bärläkt

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

TillbehörEastron: Sigen Sensor TP-CT120-DH

TillbehörSäkerhetsbrytare AC

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

1/3

2.1 Sammansättning av komponenter

Inte godkänd

Alla batteripack är inte fastsäkrade enligt tillverkarens anvisningar. Skruv saknas.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 18-19

Godkända kontrollpunkter

2/3

KåporPlacering bärighet

Tak 1: DMEGC: DM(XXX)M10RT-B60HBB

Anmärkningar

1/13

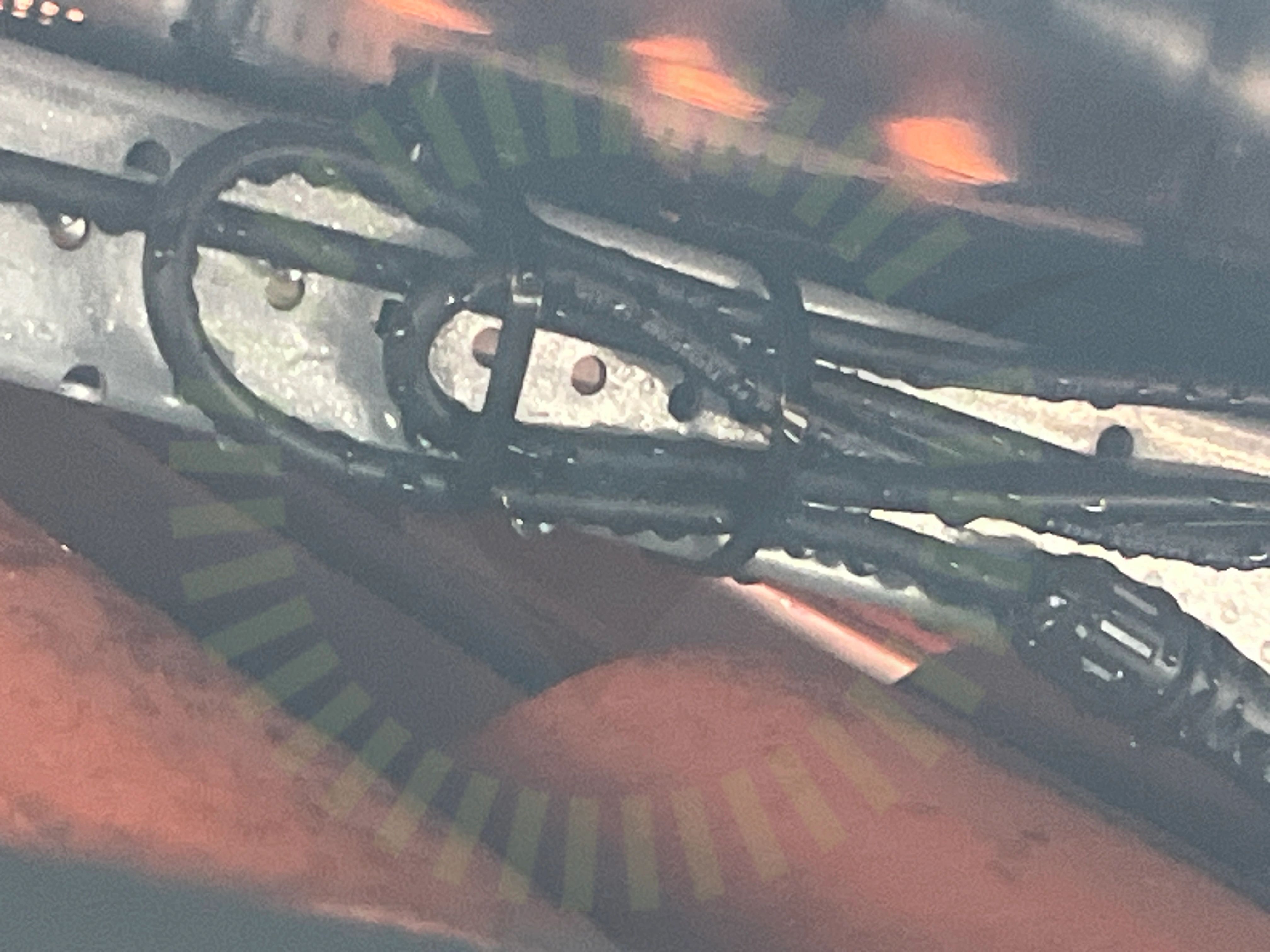

3.1 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

DMEGC Photovoltaic Modules Installation Manual Ver: 202502, Sida 9

Godkända kontrollpunkter

12/13

Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonLutningPanelramar separeradeSkugga

Tak 1: Nordmount Panntak: Bärläkt

Godkända kontrollpunkter

13/13

Bärläktens dimensionKlämmans placering i skenaKlämmornas överlappningLiggande skenorLäktinfästningSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaÄndklämmor

Växelriktare

Anmärkningar

2/14

5.1 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger utanför kapslingen.

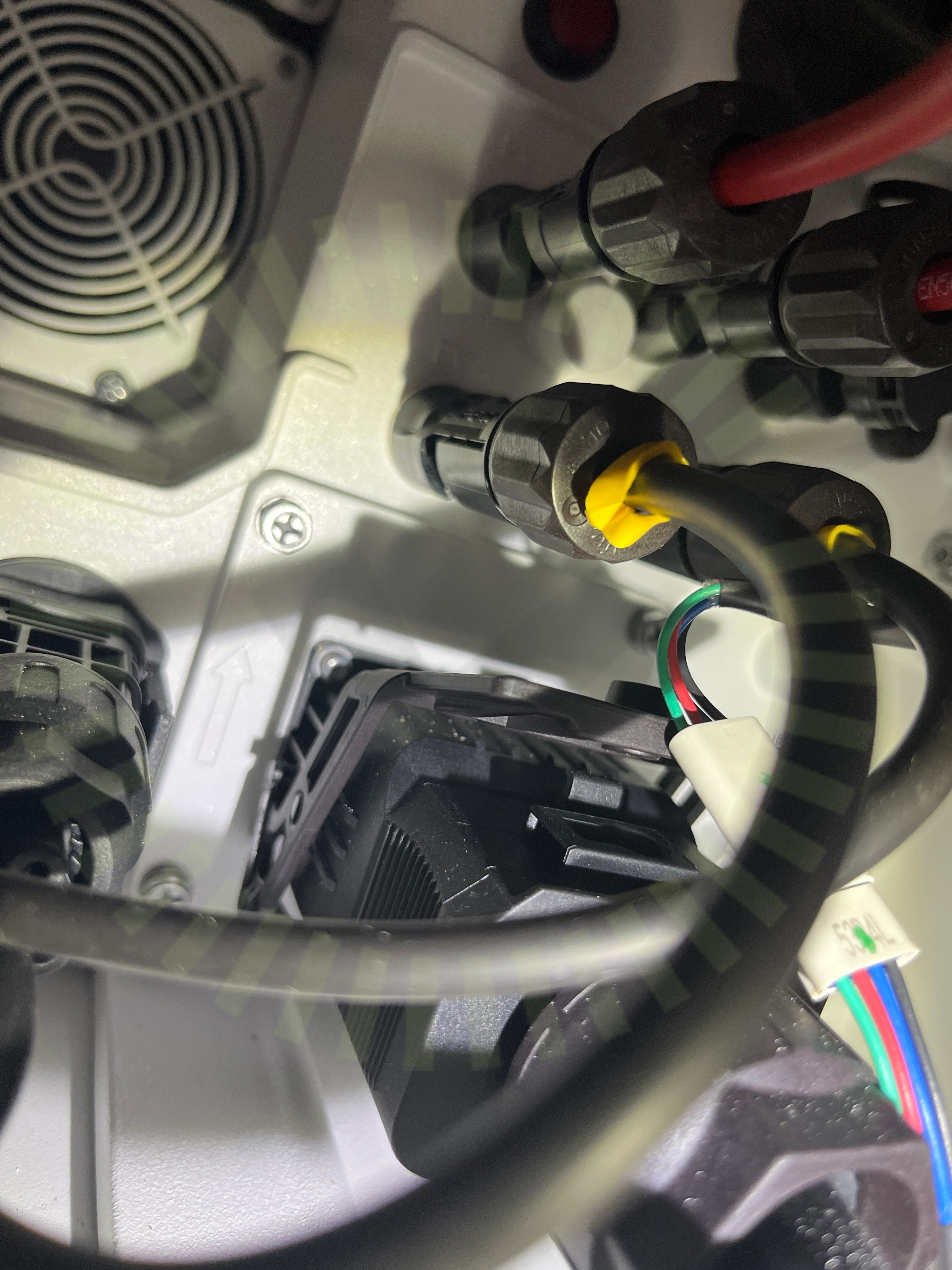

5.2 Förskruvning

Inte godkänd

Förskruvningen är inte installerad enligt tillverkarens anvisningar. Låsskruv är inte åtdragen.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 26

Godkända kontrollpunkter

12/14

Avstånd närliggande objektAvstånd till havetBakomliggande materialDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktJordning av chassiMax total effektMekanisk påverkanPlaceringVäderbeständigt material
