Besiktningsrapport

8.0

Installation genom

1KOMMA5°

Datum

30 juni 2025

Ort

RÖNNINGE, Stockholms län

Kabeluppfästning

Mittklämmor

Stress på kontakter

+ 8

87% godkända13% ej godkända

Om installationen

Paneler1Komma5° - Fullblack

MontagesystemWeland Stål: Pannfäste Läkt

VäxelriktareFoxEss: 1Komma5: HI-(XXX)-V1

BatteriFoxEss: 1Komma5-BAT-4300-L(X)

Tillbehör1KOMMA5°: Heartbeat

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

TillbehörCHINT: DTSU666

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Godkända kontrollpunkter

11/11

Avstånd närliggande objektBatteri PEDC anslutning Fastsäkring av produktPlacering av batteriSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd

Smartmätare

Godkända kontrollpunkter

4/4

Anslutning av CT klämmorMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Smartmätare (1)

Godkända kontrollpunkter

2/2

OmgivningstemperaturSmartmätare

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, 1Komma5° - Fullblack

Anmärkningar

5/17

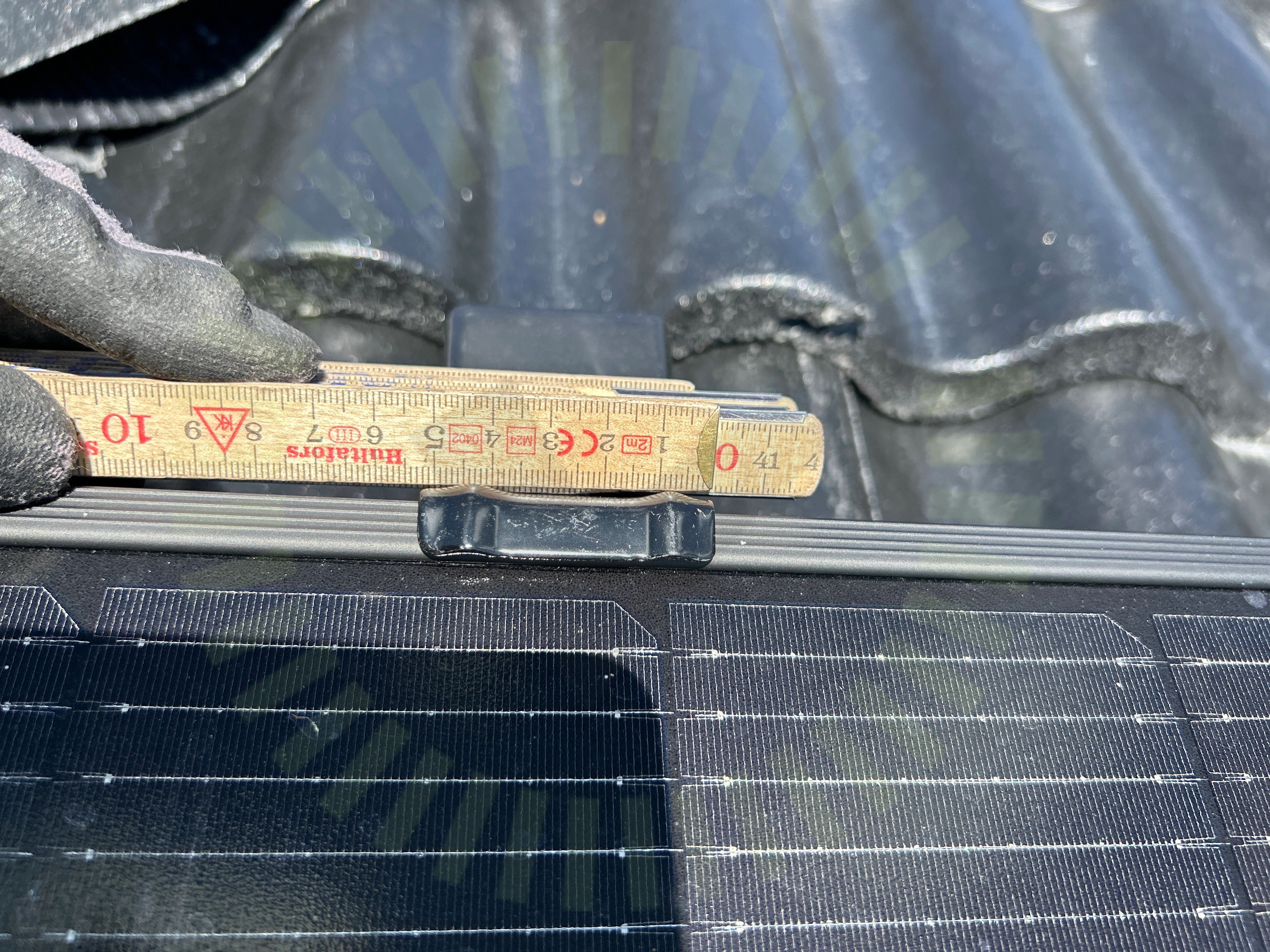

6.1 Klämmornas storlek

Inte godkänd

Panelklämmornas storlek uppfyller inte tillverkarens krav.

1KOMMA5°: Module Installation manual EN 23.07, Sida 17

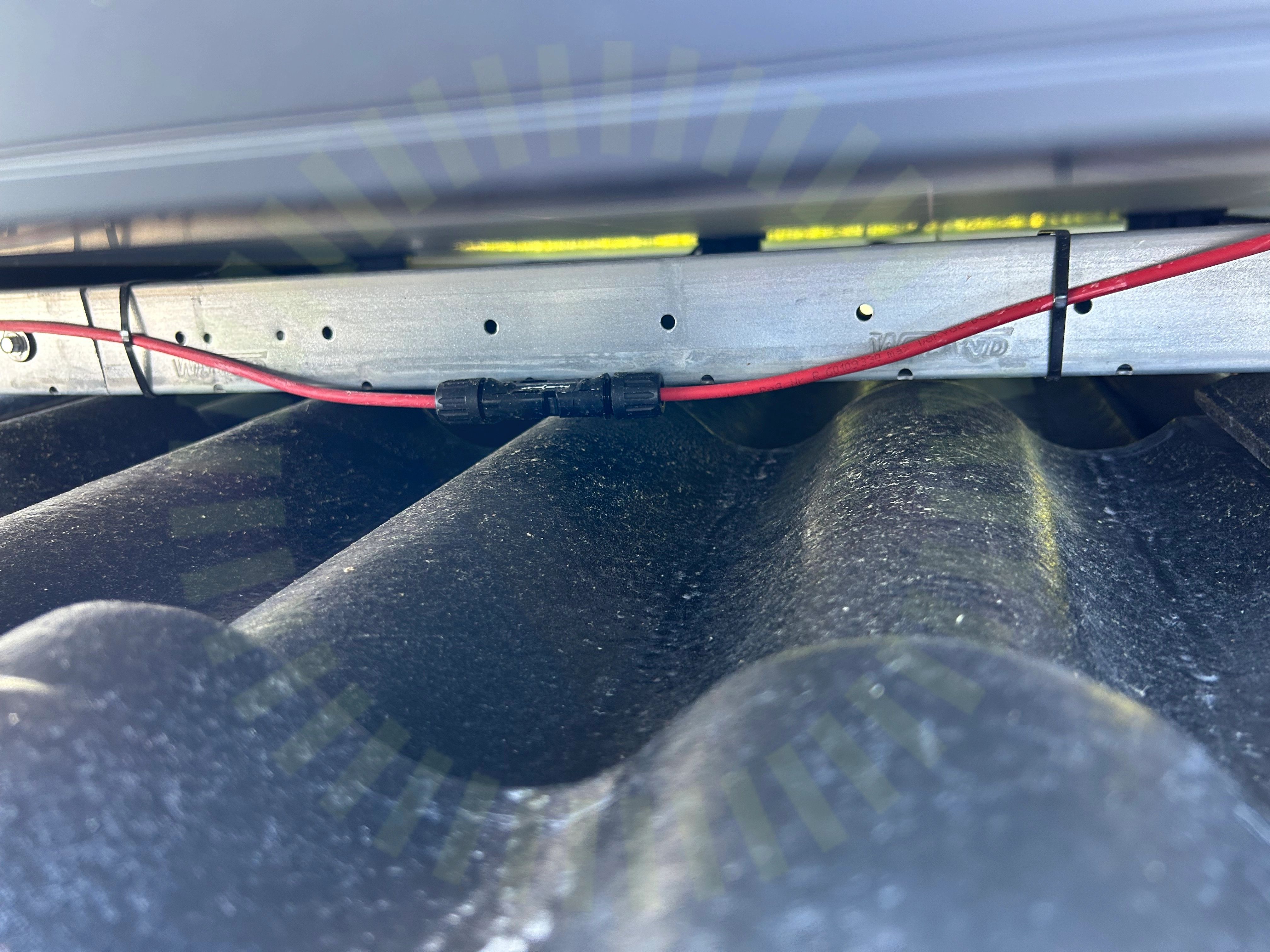

6.2 Kontaktdon

Inte godkänd

Kontakten ligger an mot takytan.

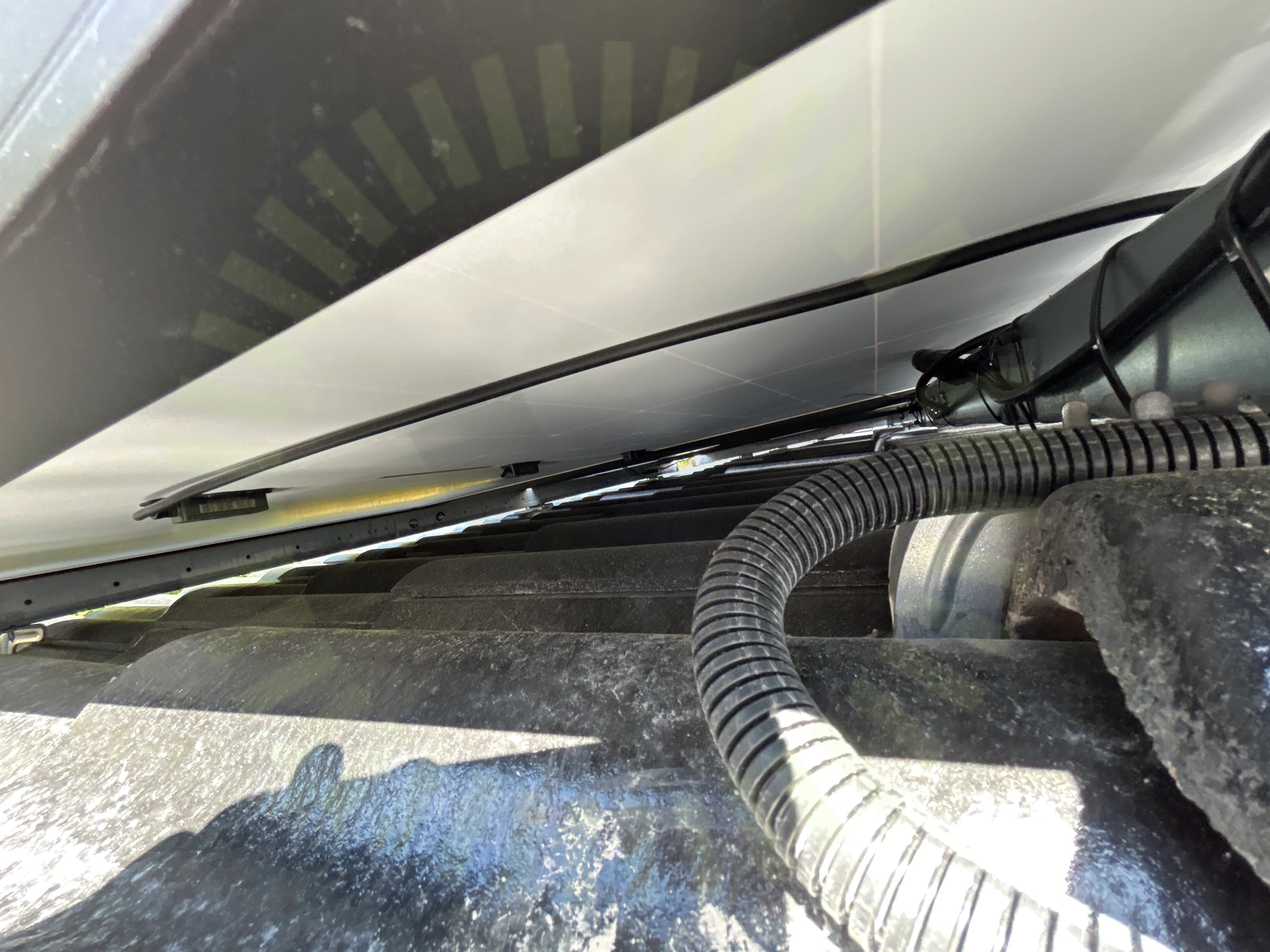

6.3 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

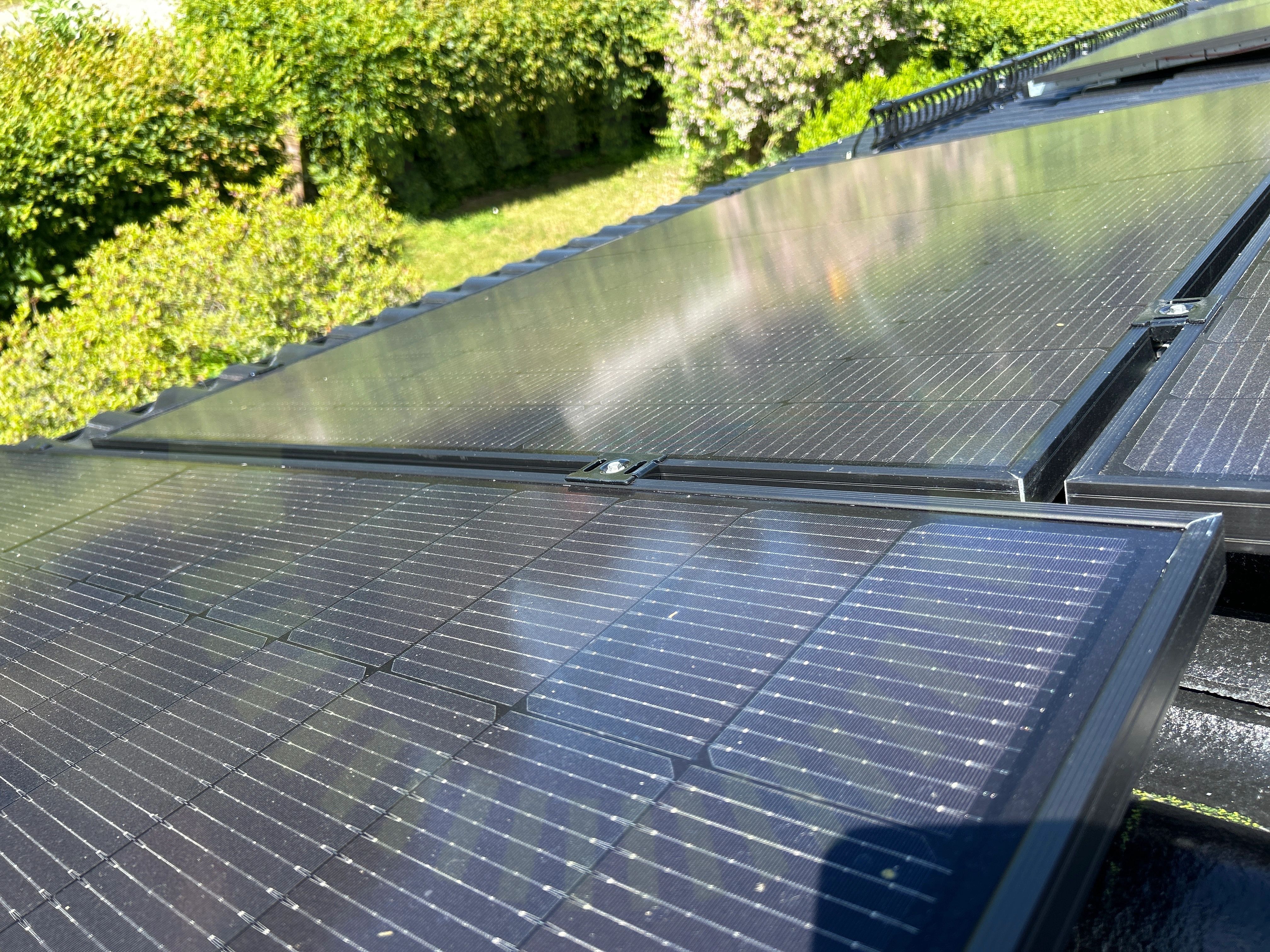

6.4 Spänningar i ram

Inte godkänd

Panelernas ram är monterade så spänningar skapas i ramen.

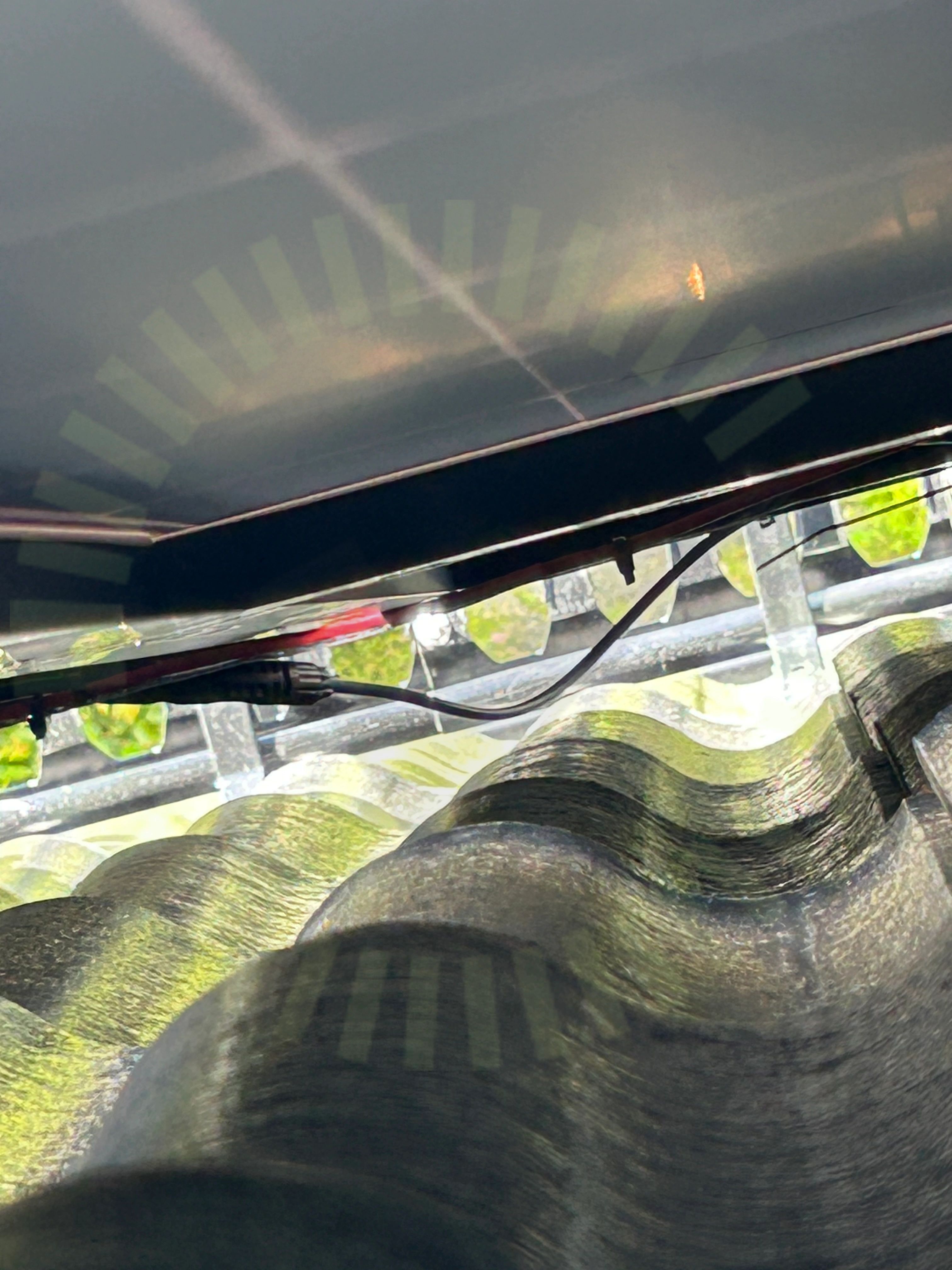

6.5 Stress på kontakter

Inte godkänd

Kontakt ej dragavlastad och utsätts för väderpåverkan.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

12/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningPanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSträngförläggning

Tak 1, Weland Stål: Pannfäste Läkt

Anmärkningar

5/21

7.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

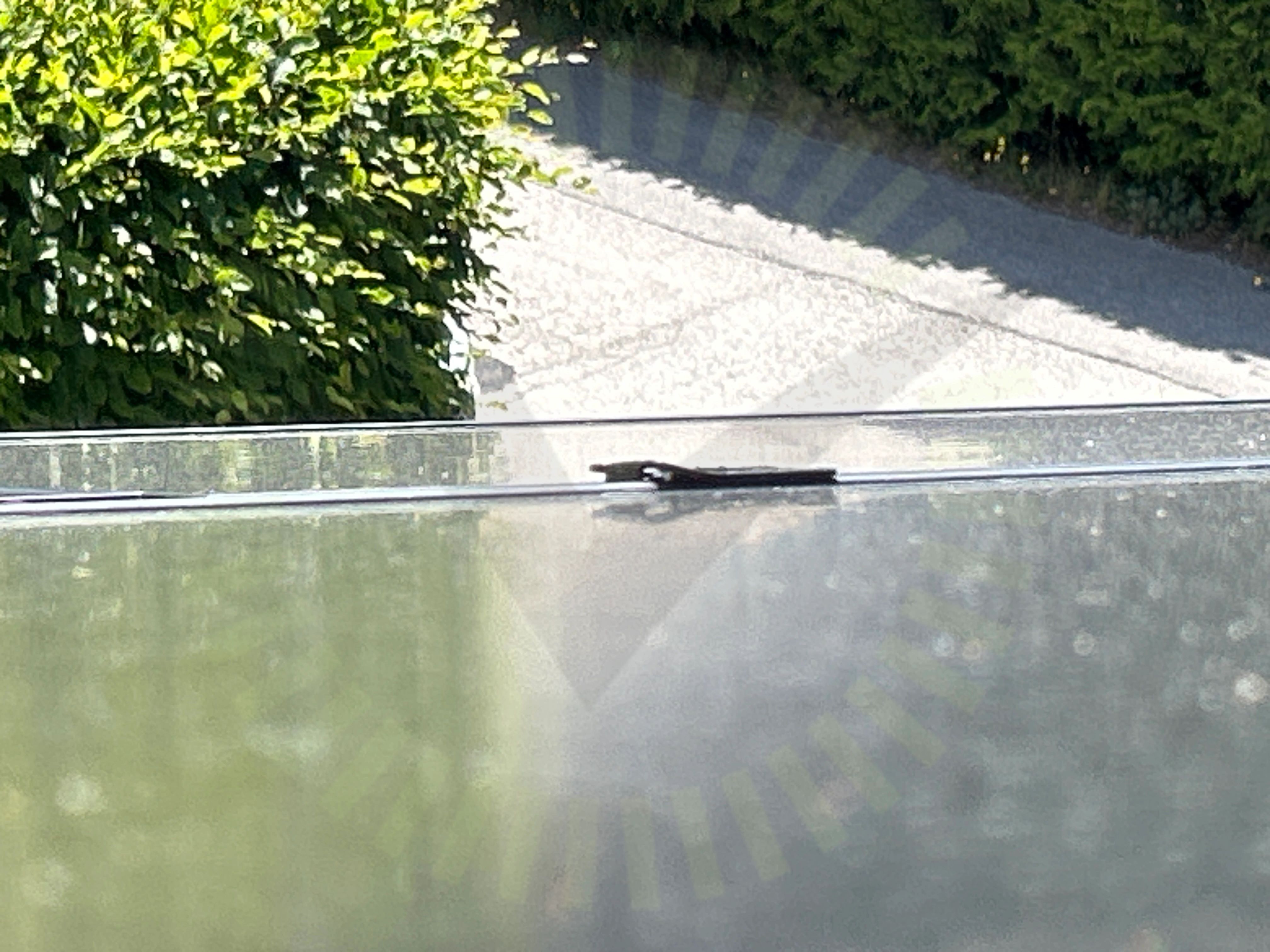

7.2 Mittklämmor

Inte godkänd

Mittklämma är deformerad.

MA5111 Sid 1 (1) | Version 5 - 231109

7.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

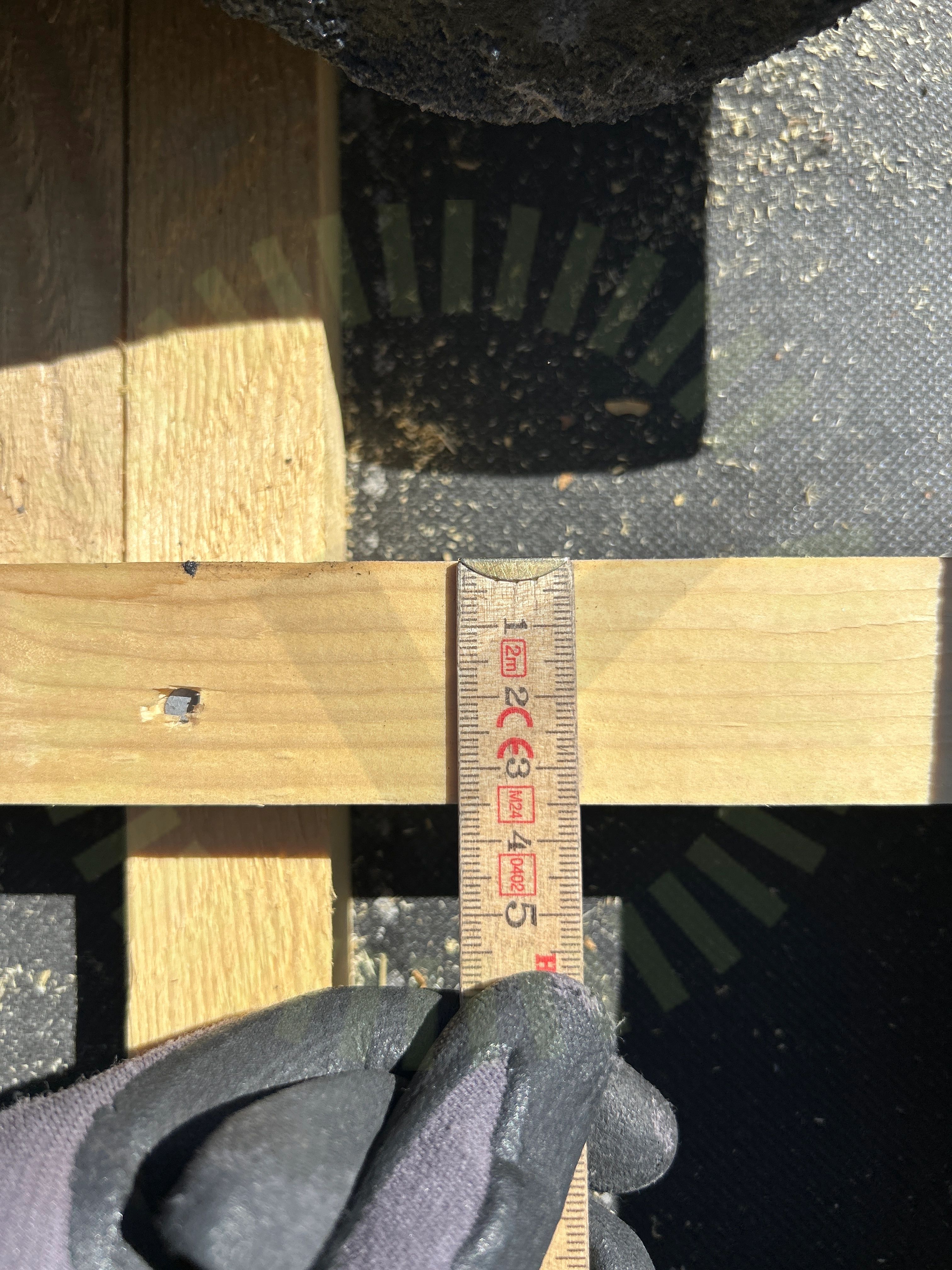

7.4 Underbyggnad

Inte godkänd

Läktens dimensioner stämmer inte med tillverkarens specifikationer för valt montagesystem.

Produktdatablad solpanelsfäste PD5119 | Version 1 - 241111 | Sid 1 (1)

7.5 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

15/21

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningLäktinfästningPlaceringPotentialutjämningsledareSkadorSkenornas infästningSkenornas överhängSkenskarvarUnderliggande takpannaVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/21

Takgenomföring

Undercentral

Anmärkningar

1/6

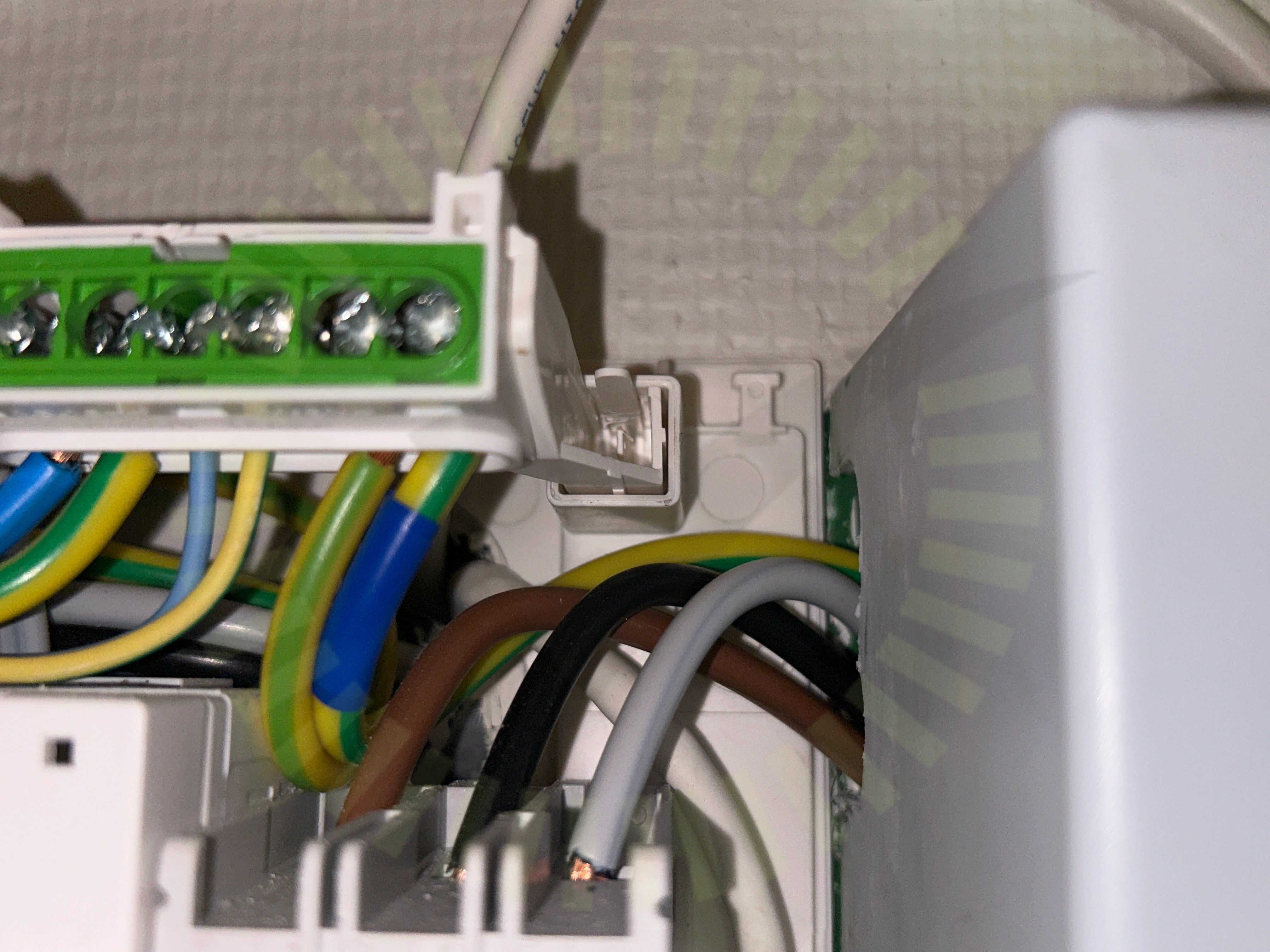

8.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6

InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4

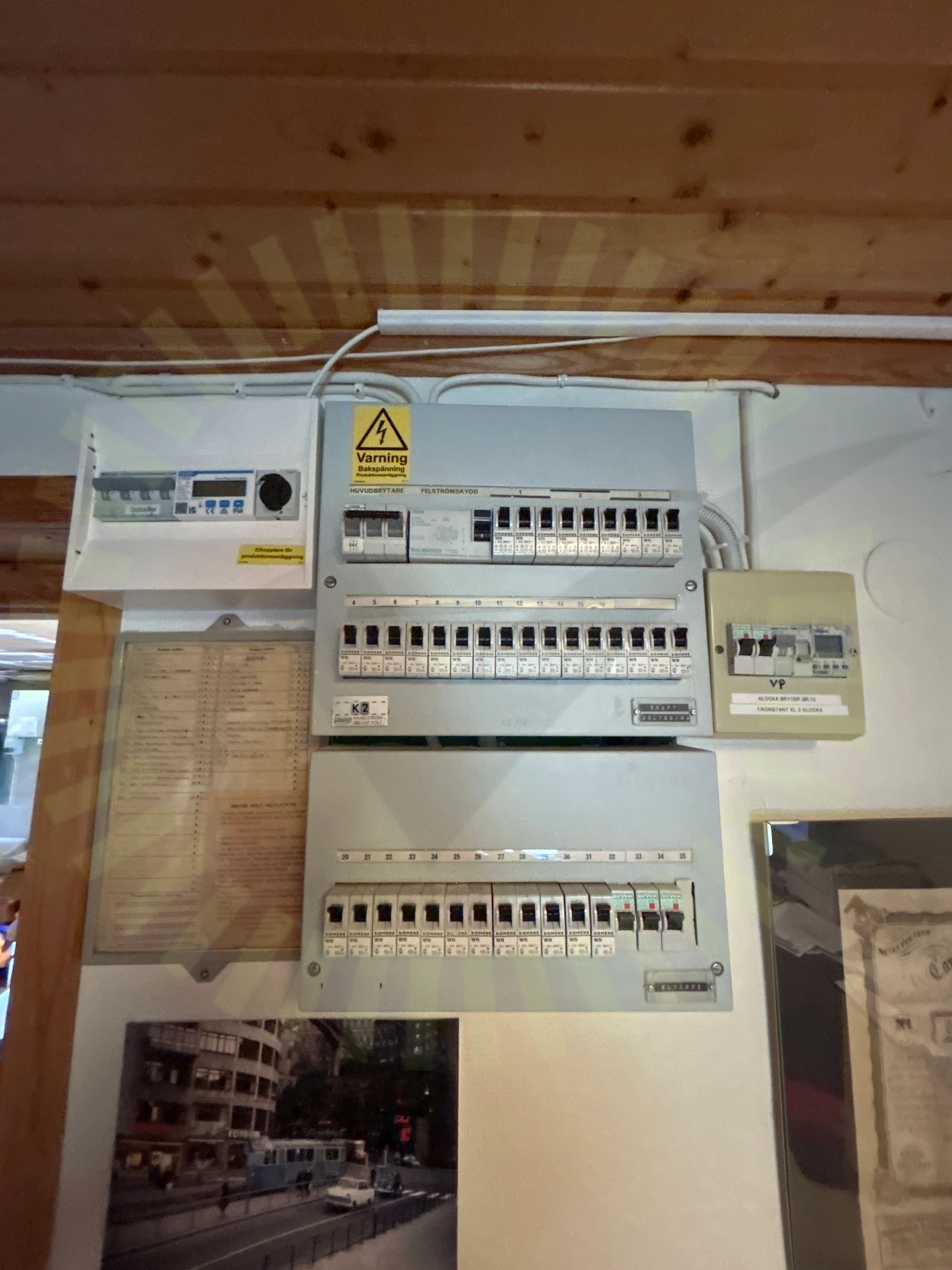

9.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4

Missvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/36

10.1 Fastsäkring av produkt

Inte godkänd

Skruvar saknas på båda sidorna av växelriktaren.

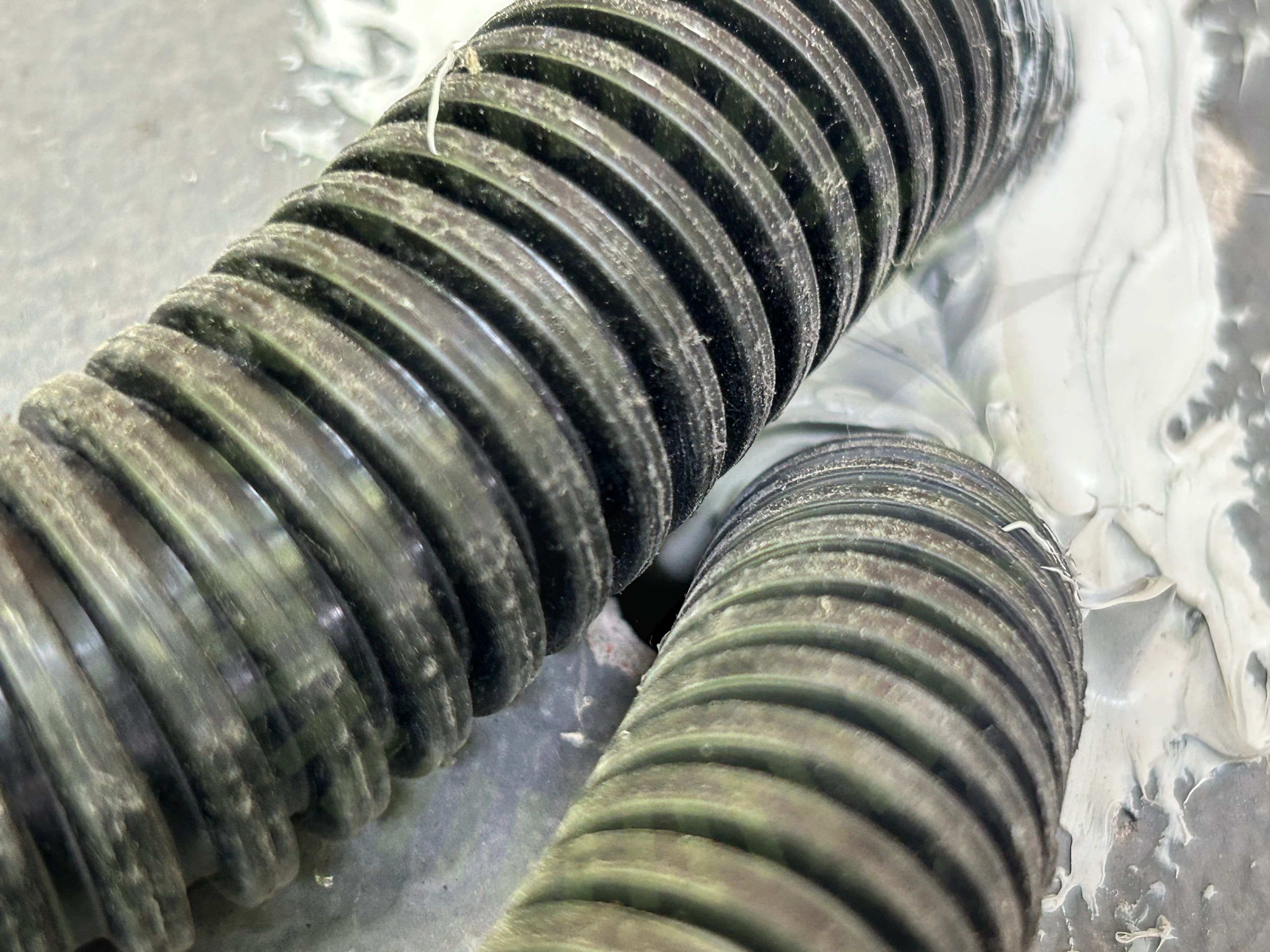

10.2 Genomföringar

Inte godkänd

Genomföring inte tillförlitligt tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

31/36

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/36

DC Max SpänningDC Min SpänningSträngdesign
