Besiktningsrapport

9.5
x

Installation genom

SunBro

Datum

19 december 2023

Ort

Nödinge, Västra Götalands län
Skydd mot beröring
Kabeluppfästning
Utrymme
96% godkända4% ej godkända

Om installationen

PanelerJinko: Tiger Neo N-type 54HL4R-B
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörUndercentral
TillbehörCHINT: DTSU666
SunBro

Installerad av SunBro som har ett högt snittbetyg på 9.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

CHINT: DTSU666

Godkända kontrollpunkter

3/3
Matning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Jinko: Tiger Neo N-type 54HL4R-B

Godkända kontrollpunkter

16/17
Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Nordmount Panntak: Bärläkt

Anmärkningar

1/22
Kabeluppfästning

4.1 Kabeluppfästning

Inte godkänd

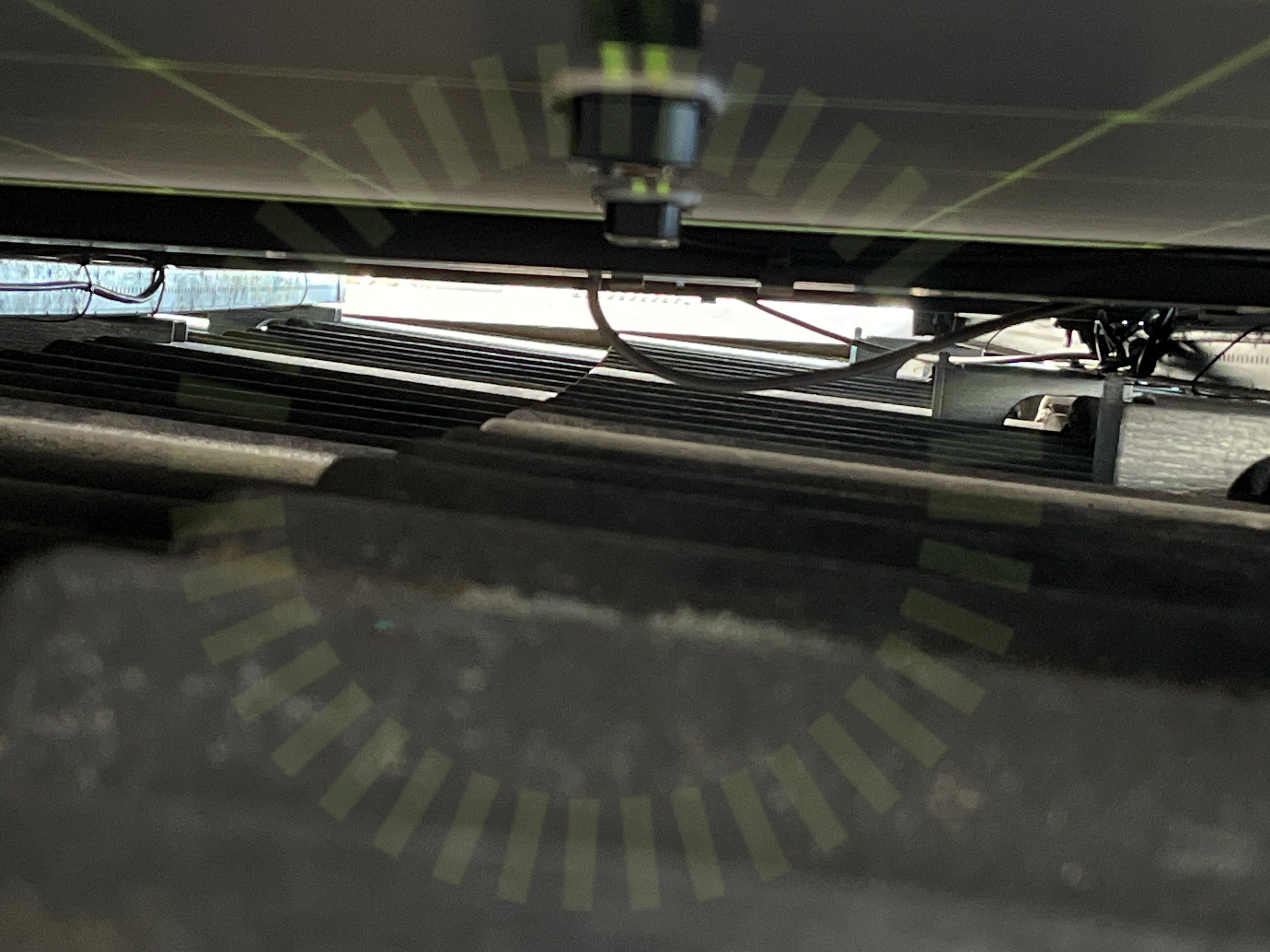

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

21/22
Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

SunGrow: SBR(XXX)

Anmärkningar

1/15
Utrymme

5.1 Utrymme

Inte godkänd

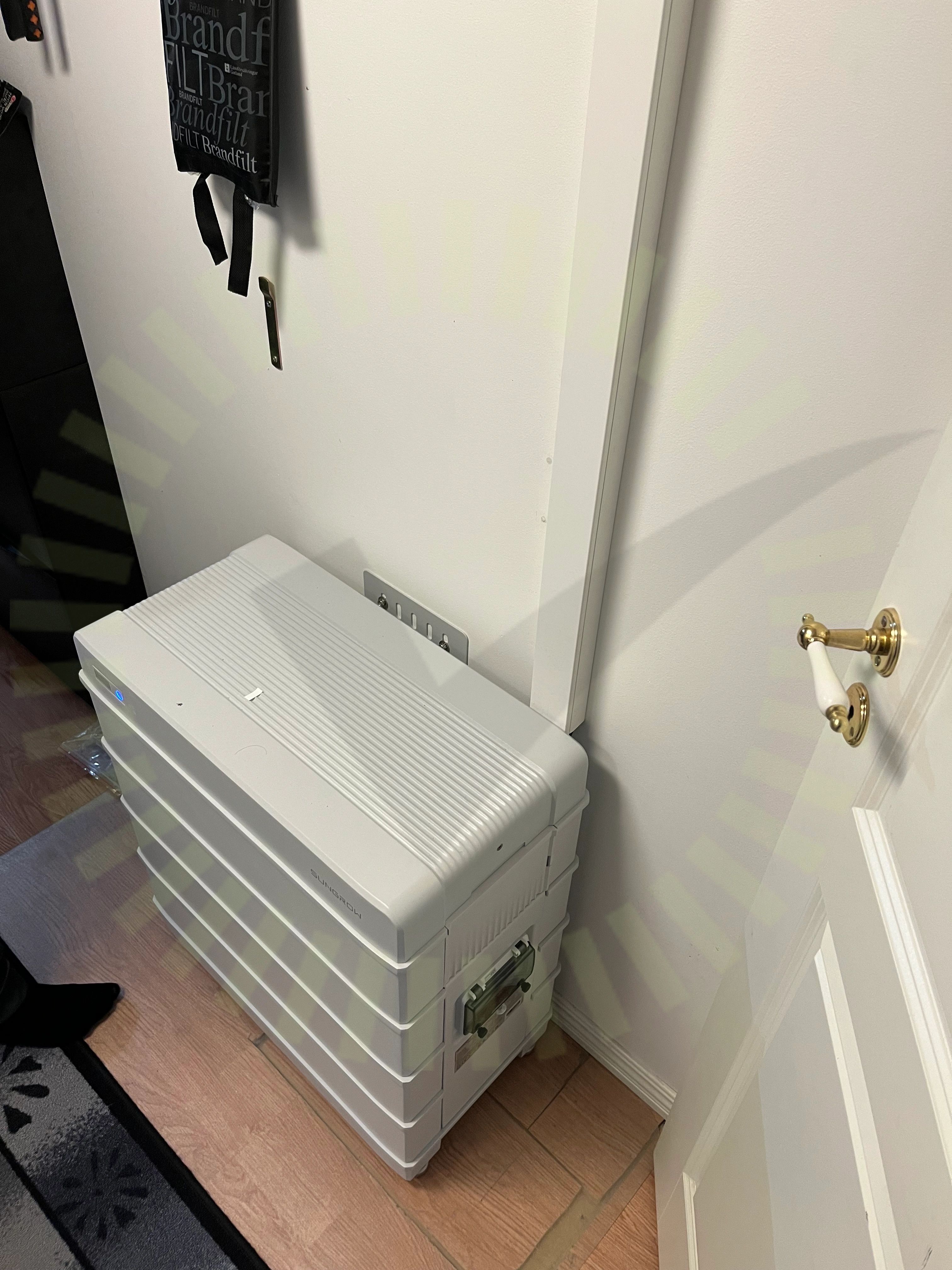

Batteri får ej placeras åtkomligt för barn.

SBR064-256-UEN-Ver19-202302, Sida 13/Sungrow: SBR096/128/160/192/ 224/256 Datasheet

Godkända kontrollpunkter

14/15
Batteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmart mätareTillgång till batterietUppfästning av kablageVäderskydd

SunGrow: SH5-10RT

Anmärkningar

2/40
Anslutning av ledare

6.1 Anslutning av ledare

Inte godkänd

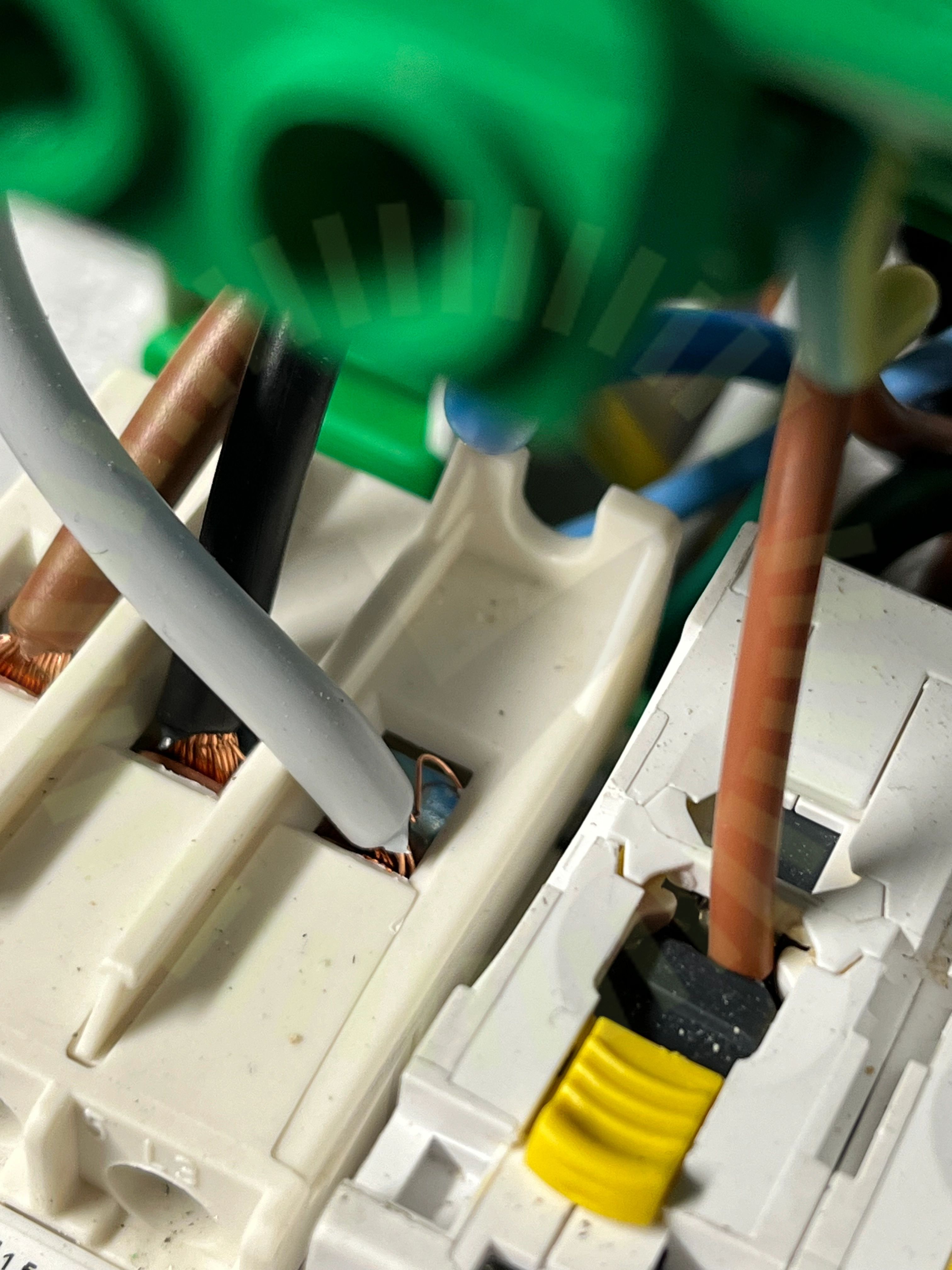

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)
Genomföringar

6.2 Genomföringar

Inte godkänd

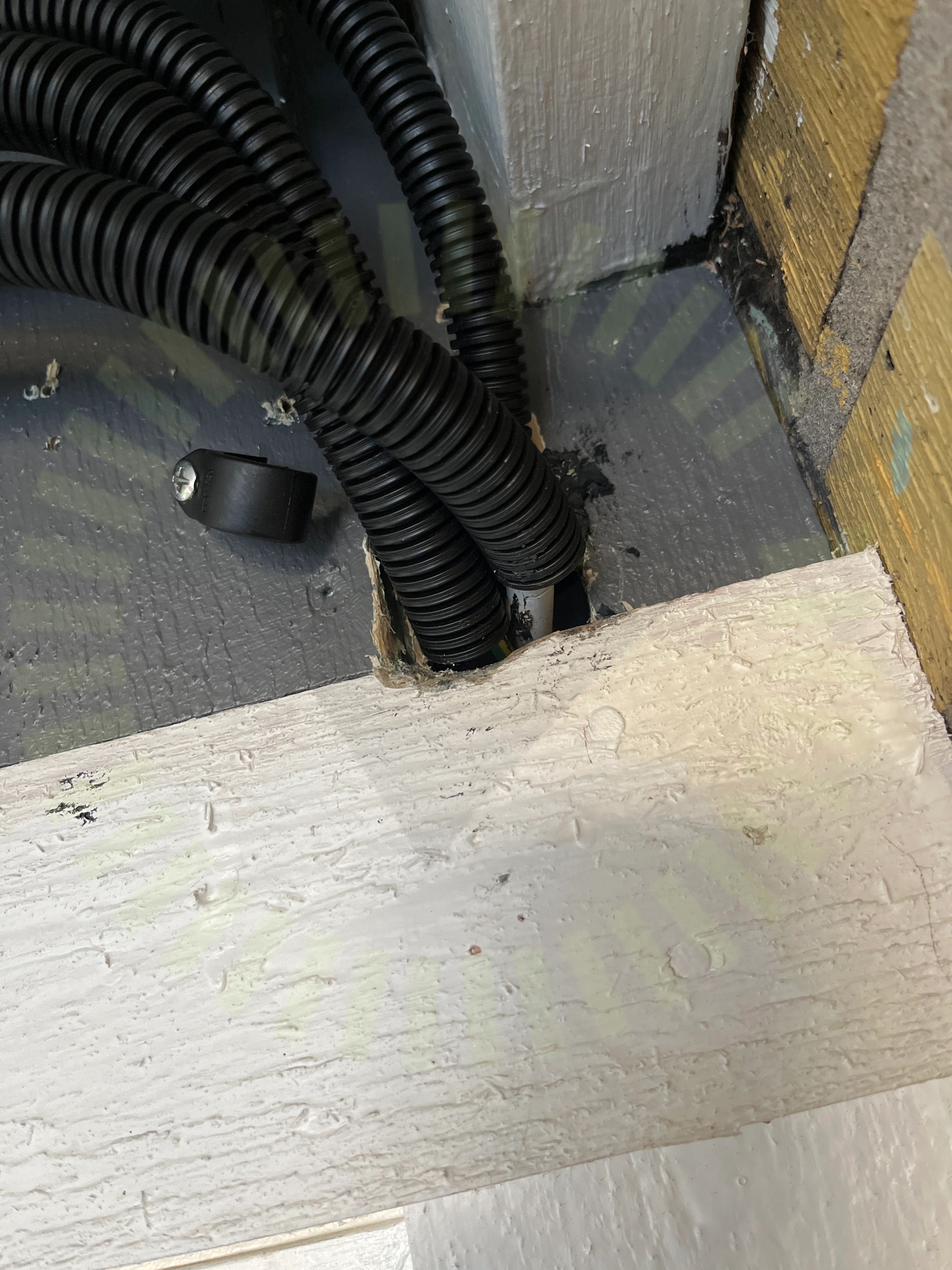

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

38/40
AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Undercentral

Anmärkningar

1/6
Skydd mot beröring

7.1 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. Täcklock saknas. Detta gäller både kapslingen inne och ute.

SS 436 40 00 (412.2.2)

Godkända kontrollpunkter

5/6
InfästningIP-KlassningKabelinföringarPEN-ledarePlacering
